KÄYTTÖOHJE Solo 16370 AL-KO

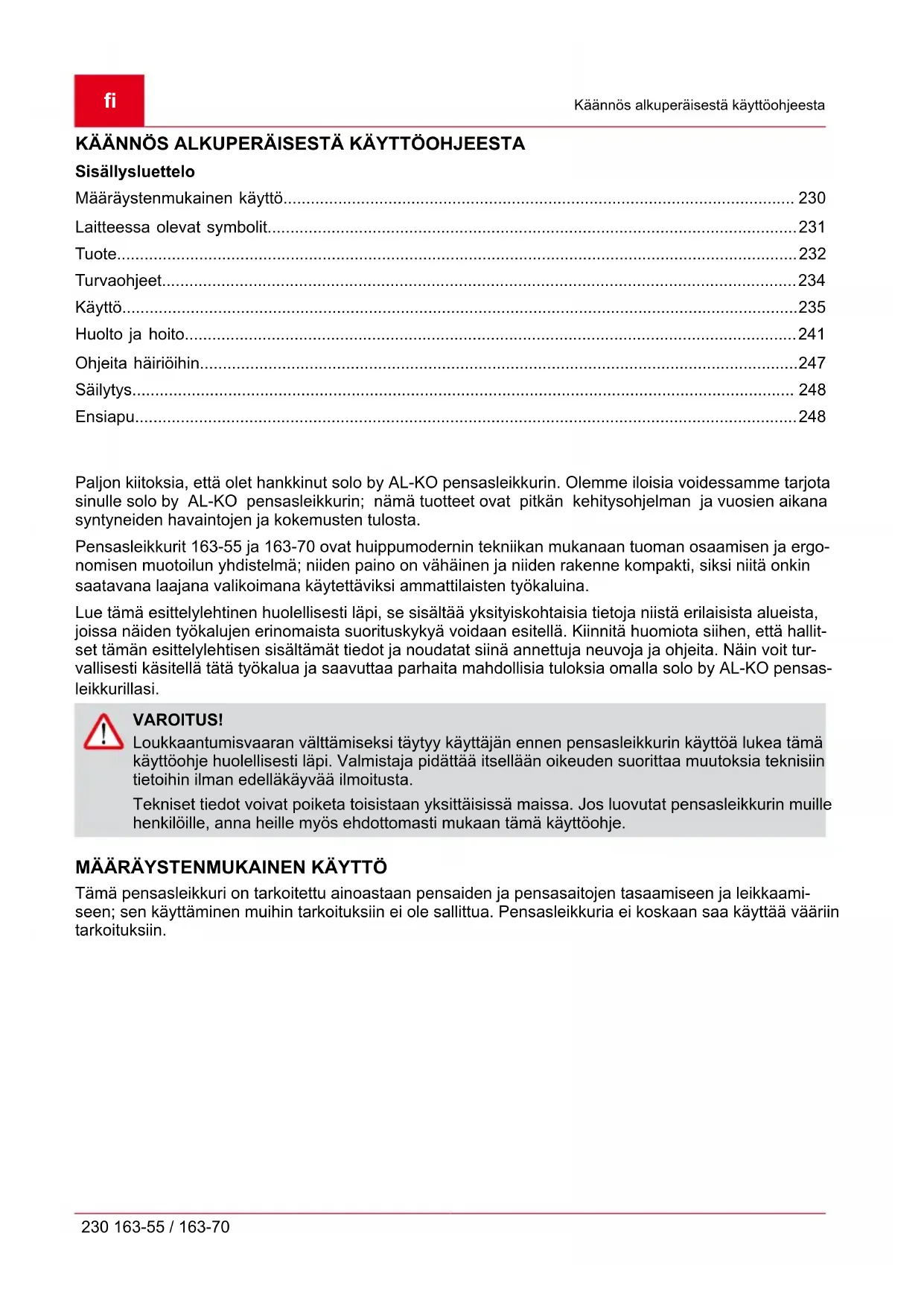

Tämä pensasleikkuri on tarkoitettu ainoastaan pensaiden ja pensasaitojen tasaamiseen ja leikkaami- seen; sen käyttäminen muihin tarkoituksiin ei ole sallittua. Pensasleikkuria ei koskaan saa käyttää vääriin tarkoituksiin.Laitteessa olevat symbolit 441662_b 231

LAITTEESSA OLEVAT SYMBOLIT

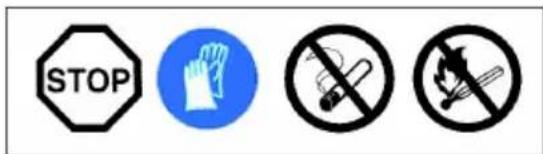

Symbolit Tutustu ennen tämän käyttöohjeen lukemista myös ehdottomasti seuraavien symbolien merkitykseen: VAROITUS/VAARA Polttoaine-öljysekoitus Lue käyttöohje, ymmärrä sen sisältö ja noudata sitä Manuaalinen moottorin käynnistys Kielletty Hätä-seis Tupakointi kielletty! Ensiapu Avotulen käsittely kielletty! Kierrätys Käytä suojakäsineitä! PÄÄLLE/KÄYNNISTYS Työalueella ei saa oleskella ketään ihmi- siä, eikä siellä saa olla eläimiä! POIS/SEIS Käytä silmä- ja kuulosuojausta! CE-merkkifi Tuote 232 163-55 / 163-70 TUOTE RAKENNEOSIEN NI- MET

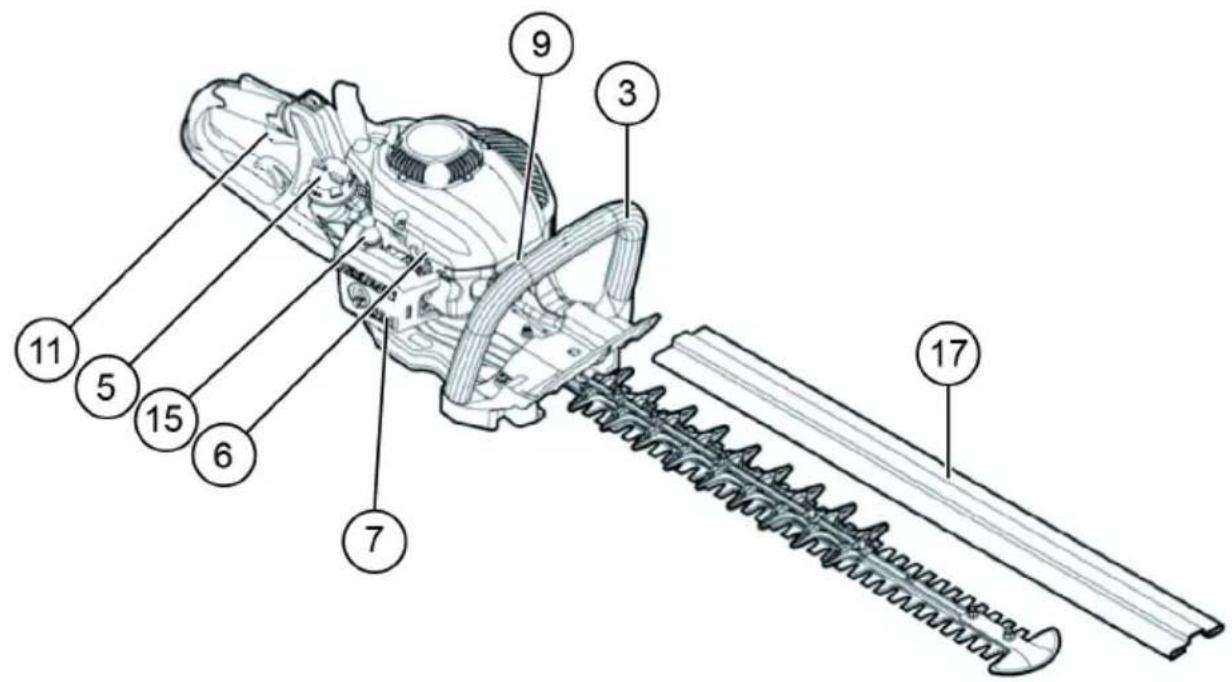

RAKENNEOSIEN NIMET RAKENNEOSIEN NIMET

1 Leikkuuterä 7 Kaasutin (ei esitetty ku- vassa) 13 Lukituksen avausvipu taka- kahva 2 Paikoillaan oleva terä- levy 8 ON/OFF-kytkin (päälle/ pois) 14 Äänenvaimennin 3 Etukahva 9 Sytytystulppa 15 Sytytin 4 Vaijerikäynnistin 10 Lukituksen avausvipu 16 Polttoainesäiliö 5 Polttoainesäiliön kansi 11 Kaasuvipu 17 Leikkuuterän suojusTekniset tiedot 441662_b 233 RAKENNEOSIEN NI- MET

RAKENNEOSIEN NIMET RAKENNEOSIEN NIMET

6 Ryyppyvipu 12 Takakahva TEKNISET TIEDOT Malli 163-55 Tuotenro: 127325 163-70 Tuotenro: 127326 Mitat (P x L x K ) [mm] 1140 x 500 x 240 1220 x 500 x 240 Paino [kg] 5,2 5,4 Tilavuus (polttoainesäiliö) [l] 0,4 0,4 Iskutilavuus [cm³] 22,2 22,2 Moottorin maksimiteho [kW] 0,68 0,68 Leikkuupituus [mm] 550 700 Tyhjäkäyntikierrosluku [min

] 3100 ± 400 3100 ± 400 Kierroskulu kytkimen kytkeytymiseen [min

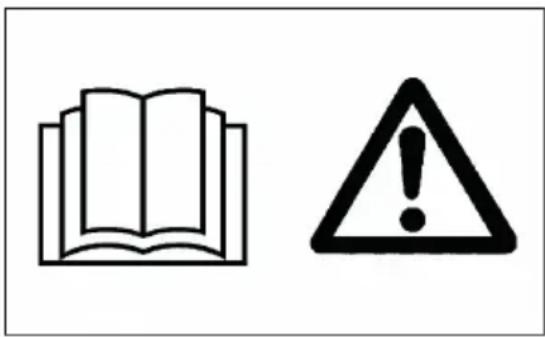

Kaasutintyyppi Walbro WYC35 Walbro WYC35 Äänenpainetaso LpA [dB(A)] EN ISO 10517 95 K = 3 94,2 K = 3 Ääniteho LWA [dB(A)] EN ISO 10517 107 K = 3 104,3 K = 3 etukahva [m/ s²] 2,12 2,12 Tärinät takakahva [m/ s²] 2,91 2,91fi Turvaohjeet 234 163-55 / 163-70 TURVAOHJEET Yleiset turvallisuussäännöt (1) TÄMÄ TYÖKALU VOI AIHEUTTAA VAKAVIA VAM- MOJA! Lue kaikki ohjeet huolellisesti, jotta pystyt käsittelemään, valmistelemaan, hoitamaan ja huolta- maan työkalua sekä käynnistämään ja sammutta- maan sen. Tutustu työkalun käsittelyyn ja sen asian- mukaiseen käyttöön. (1) On suositeltavaa, että pensasleikkuria lainataan vain sellaisille henkilöille, joilla on kokemusta pensasleik- kurien käsittelystä. Anna työkalun mukana aina myös käyttöohje. Ensikertalaisten tulee pyytää kauppiaalta perusteelli- set ohjeet, jotta he voivat huolellisesti tutustua pensas- leikkurin käsittelyyn. Pensasleikkurin käyttö on kielletty lapsilta ja alle 18-vuotiailta nuorilta. Yli 16-vuotiaat henkilöt saavat käyttää työkalua harjoittelutarkoituksiin, mutta kuiten- kin vain koulutetun opastajan valvonnan alaisena. Käytä pensasleikkuria noudattaen erittäin suurta varo- vaisuutta ja tarkkaavaisuutta. (2) Käytä pensasleikkuria vain silloin, kun olet terveessä fyysisessä kunnossa. Suorita kaikki työt rau- hallisesti ja varovasti. Käyttäjä on vastuussa muiden ihmisten turvallisuudesta. Älä koskaan käytä pensasleikkuria, jos olet alkoholin ja/tai lääkkeiden vaikutuksen alaisena tai jos tunnet itsesi väsyneeksi tai sairaaksi. (2) Käytä pensasleikkuria vain hyvissä valaistus- ja näkyvyysolosuhteissa. Kiinnitä kylmänä vuode- naikana huomiota liukkaisiin ja märkiin alueisiin, kuten jäätyneisiin tai lumen peittämiin pintoihin (liukastumisvaara). Huolehdi aina turvallisesta seisoma-asennosta. Älä koskaan työskentele epävakailla tai alaspäin viettävillä seisomapinnoilla. Älä koskaan käytä pensasleikkuria tikkailla seisten. Älä koskaan kiipeä puihin leikataksesi pensasleikkurilla. Älä koskaan työkalulla työskennellessäsi liiku taaksepäin, jotta voit välttää kompastumisen ja hal- linnan menettämisen. Sammuta aina moottori, ennen kuin puhdistat työkalua, huollat sitä tai vaihdat siihen osia. Älä käytä työkalua, jos leikkuutyökalu on vaurioitunut tai erittäin kulunut.Turvaohjeet 441662_b 235 Henkilökohtainen suojavarustus (3) Käytä tarkoituksenmukaista ja soveltuvaa vaatetusta, eli vaatteiden tulee olla ihonmyötäisiä ilman että ne estävät työtä. Korujen tai liian väljien vaatteiden käyttäminen, joka voi takertua pensaisiin, ryteikköihin tai työkaluun, ei ole sallittua. Silmien, käsien ja jalkojen loukkaantumisen estä- miseksi, mutta myöskin käyttäjän kuulon suojaami- seksi on pensasleikkurilla tehtävien töiden aikana käy- tettävä seuraavassa mainittua suojavarustusta/suoja- vaatetusta. Käytä pensasleikkurilla tehtävien töiden aikana suoja- laseja tai visiiriä, jotta voit välttää silmien loukkaantu- miset. (3) Käytä riittävää kuulosuojausta, jotta voit välttää kuulon vaurioitumisen (kupusuojaimet, tulppasuojaimet jne). (3) Suosittelemme käyttäjälle ehdottomasti työhaalarien käyttämistä. (4) Paksusta nahasta valmistetut erikoiskäsineet ovat osa vaadittavaa varustusta, ja niitä on ehdottomasti käy- tettävä pensasleikkurilla työskentelemisen aikana.(4) Käytä pensasleikkurilla työskentelemisen aikana aina tukevia kenkiä, joissa on liukumaton pohja. Tällaiset kengät suojelevat loukkaantumisilta ja antavat tuke- van asennon. (4) (4) KÄYTTÖ Käyttöä koskevia turvaohjeita Huolehdi siitä, että 15 m työalueella (5) ei oleskele lap- sia tai muita henkilöitä, ja kiinnitä myös huomiota ty- öskentelyalueella mahdollisesti oleviin eläimiin. Tarkasta pensasleikkurin käyttöturvallisuus ennen jo- kaista käyttöä. Tarkasta, että kaasuvipu toimii asianmukaisesti. Var- mista, että kaasuvipua voi liikuttaa tasaisesti ja ke- vyesti. Tarkasta, että kaasuvivun lukitus toimii asian- mukaisesti. Varmista, että kahvat ovat puhtaita ja kui- via, sekä tarkasta myös ON/OFF-kytkimen asianmu- kainen toiminta. Pidä kahvat vapaina öljystä ja polttoa- ineesta. Käynnistä pensasleikkuri ainoastaan käyttöohjeessa määrätyllä tavalla. (5)fi Käyttö 236 163-55 / 163-70 VAROITUS! Älä käynnistä moottoria millään muulla tavalla (6) ! Käytä pensasleikkuria vain sen määritettyyn käyttötar- koitukseen. Käynnistä pensasleikkurin moottori vain silloin, kun pensasleikkuri on täysin kokoonpantu. Pensasleikku- rin käyttö on sallittua vain silloin, kun kaikki pensasleik- kurin käyttöön määritetyt lisävarusteet on kiinnitetty paikoilleen! (6) Varmista ennen pensasleikkurin käynnistämistä, että terä ei kosketa mitään esineitä kuten esim. oksia, kiviä tms. Sammuta moottori välittömästi, jos siinä ilmenee jotain ongelmia. Pidä käytön aikana pensasleikkurista kiinni sekä etukahvasta, että myös takakahvasta asettamalla sormesi kahvojen ympärille. Kiinnitä huomiota siihen, että kahvat ovat vapaita kosteudesta, öljystä ja voiteluaineesta. Huolehdi aina siitä, että sinulla on turvallinen ja tasapainoinen seisoma-asento. Tätä työkalua saa käyttää vain ulkoilmassa. Kiinnitä aina huomiota työskentely-ympäristöösi ja ole valmistautunut mahdollisiin vaaratilanteisiin, joita et mahdollisesti huomaa moottorin kehittämän melutason johdosta. Käytä pensasleikkuria aina siten, että et joudu hengittämään pakokaasuja. Älä koskaan käytä moottoria suljetuissa tiloissa (tukehtumisen ja kaasumyrkytyksen vaara). Hiilimonoksidi on hajuton kaasu. Huolehdi siitä, että riittävä ilmanvaihto on aina varmistettu. Sammuta moottori, kun pidät tauon tai kun jätät pensasleikkurin ilman valvontaa. Aseta pensas- leikkuri johonkin turvalliseen paikkaan ja turvalliseen asentoon, jossa muiden ihmisten vaarantu- minen tai herkästi palavien aineiden syttyminen ja työkalun vauriot ovat poissuljettuja. Älä koskaan aseta kuumaa pensasleikkuria kuivaan heinikkoon tai muuten herkästi palavien ma- teriaalien päälle. Pidä moottori ja äänenvaimennin aina vapaana leikkuujätteistä, lehdistä ja liiallisesta voite- luaineesta, jotta voit välttää tulipalon vaaran. Älä koskaan käytä moottoria, jos pakoputken äänenvaimennin on vaurioitunut. (7) Sammuta moottori ennen kuljetusta. (7) Sammuta moottori ennen seuraavia toimenpiteitä: – jonkin tukkeutuman poisto – tarkastukset, huoltotyöt tai muut työkalulle suori- tettavat työt Aseta pensasleikkuri kuljetuksen ajaksi ajoneuvoon sellaiseen turvalliseen asentoon, missä polttoaineen ulosvaluminen on estetty. Varmista ennen pensasleikkurin kuljetusta, että polt- toainesäiliö on täysin tyhjennetty, jotta polttoaineen ulosvaluminen on estetty. Vedä terälevyn suojus aina päälle ennen kuljetusta tai varastointia. Tarkasta, onko työskentelyalueella sellaisia johtoja, köysiä, lasia tai muita vieraita esineitä, jotka voivat jou- tua kosketuksiin terälevyn kanssa, ennen kuin aloitat pensasleikkurin käytön.

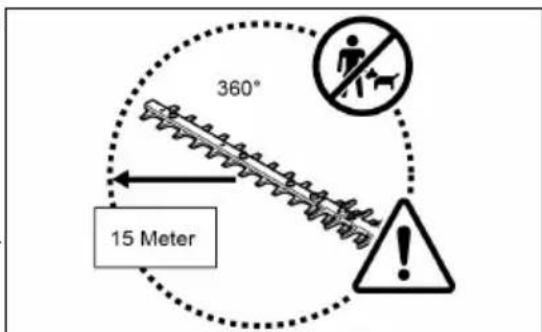

Huolto Sähköisku: Kiinnitä ehdottomasti huomiota kaikenlaisiin sähköjohtoihin ja sähköaitoihin. Tarkasta koko työskentelyalue ennen leikkaamista sähköjohtojen ja sähkökaapeleiden varalta.Käyttö 441662_b 237 Vältä moottorin käynnistämisen ja käytön aikana ehdottomasti kaikkia kosketuksia terälevyyn. Käytön aikana täytyy kaikkien työkalun mukana toimitettujen suojalaitteiden, kuten esimerkiksi suojuksien, olla asianmukaisesti työkaluun kiinnitettyinä. Poista hiekka, kivet, naulat, johdot tms työskentelyalueelta. Vieraat esineet voivat vaurioittaa leik- kuuteriä. Leikkaa ennen pensasaidan leikkausta 8 mm tai sen yli menevät oksat pois oksasaksilla. Varmista ennen leikkaamisen aloittamista,että leikkuuterät ovat saavuttaneet täyden työskentely- nopeuden. Kaasukahvan vapauttamisen jälkeen kuluu hetki aikaa, ennen kuin leikkuuterät pysähtyvät. Älä käytä pensasleikkuria korkealla tyhjäkäyntikierrosluvulla. Liian korkeaksi säädetyllä tyhjäkäyn- tikierrosluvulla et enää voi säädellä leikkuuterien nopeutta käyttämällä kaasukahvaa. Pidä leikatessasi pensasleikkurista siten kiinni, että terä muodostaa 15° - 30° kulman suhteessa leikkuul- injaan. Ole erityisen varovainen leikatessasi pensaita verk- koaitojen läheisyydessä. Kiinnitä huomiota siihen, että leikkuuterä ei kosketa mitään kovia esineitä kuten verkkoaitoja, kiviä tai maan pintaa. Jos leikkuuterä koskettaa tällaisiin esin- eisiin, se voi haljeta, revetä tai irrota. (18) Jos leikkuuterä osuu kiviin tai muihin koviin esineisiin, sammuta moottori välittömästi ja tarkasta, onko terä vaurioitunut. Vaihda vaurioitunut leikkuuterä ennen töiden jatkamista. Pidä säännöllisesti taukoja. solo by AL-KO suosittelee 10 - 20 minuutin tauon pitämistä 50 minuutin leikkuutöiden jälkeen. Yritä aina käyttää pensasleikkuria siten, että aiheutat mahdollisimman vähän melu- ja saaste- haittoja ympäristölle. Tarkasta erityisesti kaasuttimen oikea säätö ja noudata esimääriteltyä seko- itussuhdetta polttonesteen ja öljyn välillä. Älä koskaan yritä poistaa juuttunutta materiaalia leikkuuterien liikkuessa. Kytke työkalu pois päältä, aseta se maahan ja poista vasta sen jälkeen tällaiset materiaalit.fi Käyttö 238 163-55 / 163-70 Tankkaus (7) (8) (9) Sammuta moottori ennen tankkausta (7), pidä riittävä etäisyys avotuleen (8) äläkä tupakoi. Älä koskaan tankkaa työkalua moottorin käydessä tai sen ollessa kuuma. Vältä ihokosketusta mineraaliöljytuotteisiin. Älä hen- gitä sisään polttoainehöyryjä. Käytä tankatessasi aina suojakäsineitä. Vaihda ja puhdista suojavaatetus säännöllisesti. Varmista maapohjan saastumisen välttämiseksi (ym- päristönsuojelu) se, että yhtään polttoainetta tai öljyä ei pääse valumaan maapohjaan. Pyyhi ylivalunut polt- toaine heti pois pensasleikkurista. Anna niiden tek- stiilien kuivaa hyvin tuuletetussa paikassa, joilla olet pyyhkinyt pois polttoainetta, ennen kuin hävität nämä tekstiilit. Muussa tapauksessa voi seurauksena olla itsestään syttyminen. Pidä huolta siitä, että vaatetuksesi ei joudu kosketuk- siin polttoaineen kanssa. Jos polttoainetta on päässyt vaatteisiisi, vaihda ne välittömästi (vaara!). Tarkasta säännöllisesti, että polttoainesäiliön kansi on asianmukaisesti paikoillaan. Kierrä säiliön kansi asianmukaisesti kiinni. Poistu vä- hintään 3 m päähän tankkauspaikalta, ennen kuin käynnistät moottorin. (9) Älä koskaan tankkaa työkalua suljetuissa tiloissa. Lat- tialle voi kerääntyä polttoainehöyryjä ja sen takia voi syntyä leimahdus tai jopa räjähdys. Kuljeta ja säilytä polttoaineita ainoastaan niille tarko- itetuissa astioissa. Varmista, että lapset eivät pääse käsiksi varastoituun polttoaineeseen. Puhdista säiliön kantta ympäröivä alue huolellisesti, jotta mitään likaa ei pääse tunkeutumaan sisään polt- toainesäiliöön. Kierrä kansi irti ja täytä säiliö polttoaineella. Käytä sup- piloa polttoaineen suodattamiseksi vastaavan suoda- tinpanoksen kanssa. Kierrä säiliön kansi käsin takaisin kiinni. Puhdista tankkauksen jälkeen kiertokannen ja säiliön ympäristö. Pyyhi maahan valunut polttoaine ehdottomasti pois (palovaara!). (13)Käyttö 441662_b 239 Polttoaine-öljysekoitus Pensasleikkuria käyttää kaksitahtimoottori, jolla on korkea suoritustaso. Tässä moottorissa käytetään polttoaineen ja kaksitahtiöljyn seosta. Moottori on tarkoitettu lyijyttömälle normaalibensii- nille, jonka oktaaniluku on ROZ 91. Jos tätä polttoainetta ei ole saatavana, voit myös käyttää korkeampioktaanista polt- toainetta. Moottori ei sen takia vaurioidu, mutta käyttötoi- minta saattaa kuitenkin heikentyä. Samanlaisia ongelmia ilmenee, jos käytetään lyijypitoista polttoainetta. Jotta moottorin optimaalinen toiminta voidaan saavuttaa ja käyttäjän terveyttä ja ympäristöä suojella, tulee käyttää vain lyijytöntä polttoainetta! (11) Polttoaineeseen sekoitettava kaksitahtiöljy voitelee samalla moottoria. Moottori on tarkoitettu käytettäväksi kaksitahtiöl- jyllä solo by AL-KO sekoitussuhteen ollessa 40:1 (ympä- ristönsuojelu). Näin laihalla sekoitussuhteella voidaan var- mistaa minimaaliset haitta-ainepäästöt ja samalla pitkä käyttöikä ja luotettavuus käytössä. Sekoitussuhdetta 40:1 (solo by AL-KO-kaksitahtiöljy) on ehdottomasti noudatet- tava, muussa tapauksessa ei pensasleikkurin luotettavaa toimintaa voida taata. Oikea sekoitussuhde: Kaasutinpolttoaine: esimääritetty kaksitahtiöljy = 40 : 1 tai jonkin muun valmistajan kaksitahtiöljy = 25 : 1 on suosi- teltavaa (12) ADVICE Sekoita seoksen valmistamista varten sellaisessa hyväksytyssä astiassa, joka täyttää tai ylittää kaikki paikallisesti voimassaolevat määräykset, ensin koko öljyn määrä puoleen määrään tarvittavaa polttoainetta. Lisää sen jälkeen siihen loput polttoaineesta. Sekoita seos hyvin, ennen kuin täytät sen pensasleikkurin tankkiin. Älä lisää seokseen ilmoitettua enempää moottoriöljyä, jotta voit taata varman käytön. Muussa tapauksessa tuotetaan vain enemmän palojäämiä, ympäristö likaantuu niiden joh- dosta ja pakokaasukanava sekä äänenvaimennin tukkeutuvat. Tämän lisäksi polttoaineen kulutus kasvaa ja teho laskee. Mineraaliöljytuotteiden käsittely Polttoaineiden käsittelyssä on noudatettava erittäin suurta varovaisuutta. Polttoaineissa voi olla liuoti- naineiden tapaisia sisältöaineita. Tankkaa työkalu ainoastaan jossain hyvin tuuletetussa paikassa ul- koilmassa. Älä hengitä polttoainehöyryjä sisään, ja vältä polttonesteiden ja öljyjen kaikkea kosketusta ihoon. Jos iho joutuu pitemmän ajan toistuvasti kosketuksiin tällaisten aineiden kanssa, se kuivuu. Tästä voi olla seurauksena erilaisia ihosairauksia. Sen lisäksi on esiintynyt allergisia reaktioita. Jos öljyä, polttoainetta tms joutuu silmiin, seurauksena voi olla silmä-ärsytyksiä. Kun öljyä, polttoainetta tms on joutunut silmiin, huuhtele silmä tai silmät heti puhtaalla vedellä. Jos silmä-ärsytykset jatkuvat, ota heti yhteyttä lääkäriin!fi Käyttö 240 163-55 / 163-70 Takakahvan kulman säätö Takakahvaa voi kääntää enintään 90° vasemmalle tai oi- kealle ja lukita. Näin muutat kulmaa: 1 Vedä lukituksen vapautusvivusta (19A)kahvan lukituk- sen avaamiseksi. 2 Käännä kahva haluttuun kulmaan välillä 0° ja 90°. 3 Varmista, että lukituksen avausvipu (19A) on palau- tunut alkuperäiseen asentoonsa ja kahvan lukitus on lukkiutunut. (19) HUOMIO! Älä käytä kaasuvipua, kun kahvan lukitus on avattu. Älä avaa kahvan lukitusta leikkuutöiden aikana. Työkalun käynnistäminen Siirry vähintään 3 m päähän tankkauspaikalta. Aseta pensasleikkuri puhtaalle alustalle. Kiinnitä huomiota siihen, että leikkuuterä ei joudu kos- ketuksiin maan pinnan tai joidenkin muiden esineiden kanssa. Kylmäkäynnistys: Kun moottori on kylmä tai ollut yli 5 minuuttia sammu- tettuna, sekä tankkauksen jälkeen. 2 Paina useita kertoja (7 - 10 kertaa) kevyesti käynnis- tyspumppua (15B), kunnes siihen tulee polttonestettä. (15)

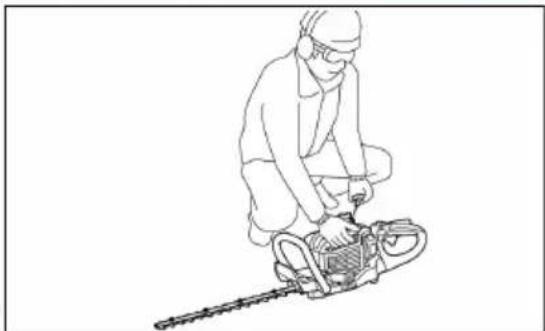

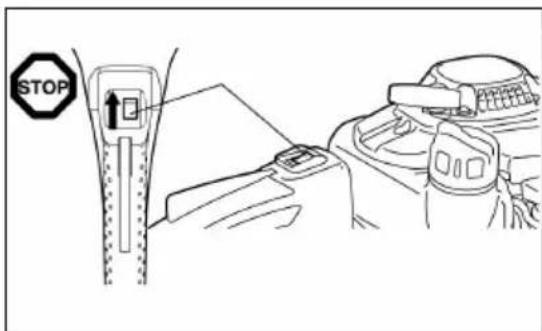

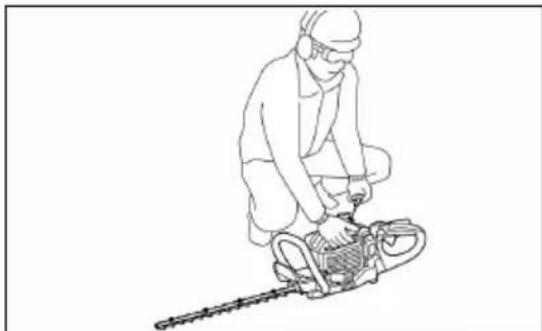

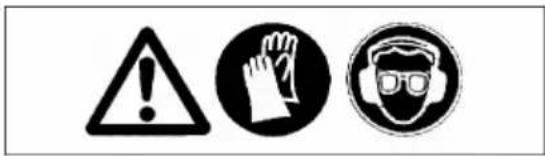

Vie ryyppyvipu (16C) asentoon . (16)Käyttö 441662_b 241 4 Pidä työkalua lujalla otteella alaspäin, jotta et menetä sen hallintaa käynnistäessäsi moottorin vaijerivedon avulla. Jos et noudata tätä, seurauksena voi olla kaa- tuminen tai terälevyn kanssa kosketuksiin joutuminen ja siitä aiheutuneet vakavat vammat, esinevahingot ja/ tai työkalun vauriot. 5 Vedä käynnistyskahvasta hitaasti n. 10 - 15 cm, kun- nes tunnet vastuksen. 6 Vedä käynnistyskahvasta voimakkaasti. Tässä tunnet vastuksen, ja moottori käynnistyy. 7 Anna moottorin käydä n. minuutin ajan sopivalla kier- rosluvulla, ennen kuin siirryt täyskaasulle. (6) Työkalun pysäyttäminen 1 Vapauta kaasuvipu kokonaan. 2 Aseta ON/OFF-kytkin asentoon "O" (OFF). Moottorin kierrosluku vähenee ja se pysähtyy. (7)

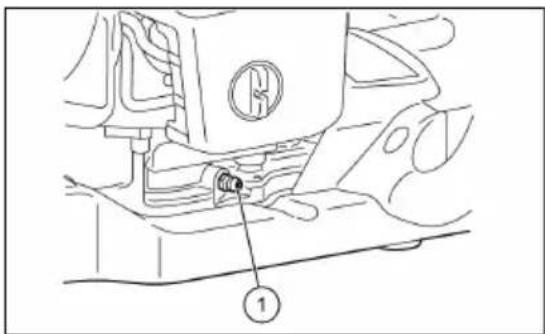

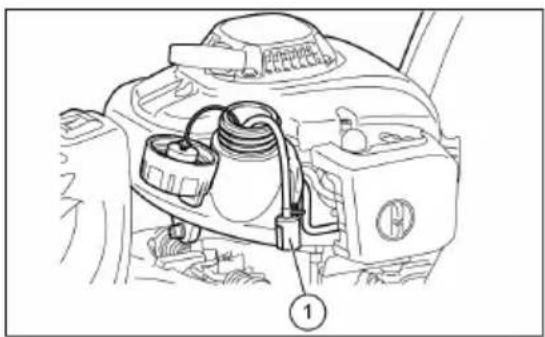

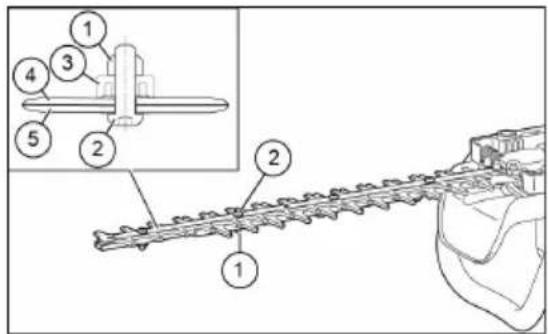

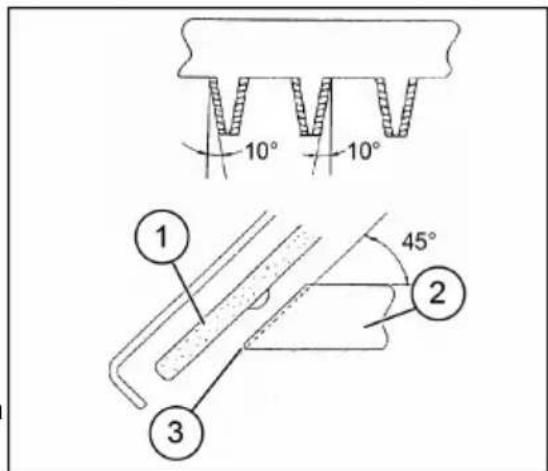

Huolto-ohjeet Ota huomioon ympäristö ja naapurit. Yritä aina käyttää pensasleikkuria aiheuttaen mahdollisimman vähän melu- ja saastehaittoja ympäristölle. Tarkasta ennen kaikkea, että kaasutin on asianmukaisesti säädetty. Puhdista pensasleikkuri säännöllisesti ja tarkasta, ovatko ruuvit ja mutterit tiukasti kiristetyt. Älä koskaan huolla tai säilytä pensasleikkuria avotu- len, kipinöiden tms läheisyydessä, seurauksena on tu- lipalon vaara! (10) Sammuta moottori ja irrota sytytystulpan pistoke, ennen kuin puhdistat/vaihdat/teroitat tai suoritat mitään muita huoltotöitä terälevylle. Säilytä pensasleikkuria hyvin tuuletetussa tilassa. Säilytyspaikan täytyy olla tarpeeksi korkealla tai lukittavissa, jotta lapset eivät pääse käsiksi pensasleikkuriin. Suorita työkalulle vain sellaisia korjauksia, joihin sinulla on tarvittava pätevyys. Älä koskaan suorista tai hitsaa vaurioituneita leikkuutyökaluja. Tarkasta moottorin ollessa sammutettuna säännöllisesti terälevyn mahdolliset vauriot. Kiinnitä huomiota siihen, että leikkuutyökalut ovat aina asianmukaisesti teroitetut. Terät ovat teräviä; käytä sen takia teriä käsitellessäsi ja teriä teroittaessasi aina suojakäsineitä.fi Huolto ja hoito 242 163-55 / 163-70 HUOMIO! Noudata kaikkia vastaavien ammattialajärjestöjen ja viranomaisten määräämiä ja vakuutu- syhtiöiden suosittelemia tapaturmantorjuntaa koskevia toimenpiteitä! Älä tee pensasleikkuriin mitään teknisiä muutoksia, koska sillä vaarannat oman turvallisuutesi! Käyttäjä saa suorittaa ainoastaan tässä käyttöohjeessa kuvatut huolto- ja korjaustyöt. Kaikki muut työt on annettava valtuutetun huoltohenkilökunnan suoritettaviksi. Käytä ainoastaan alkuperäisvaraosia ja alkuperäislisävarusteosia, jotka olet hankkinut solo by AL-KO valtuuttaman huoltokeskuksen kautta. Hyväksymättömien lisävarusteosien ja työkalujen käyttäminen johtaa lisääntyneeseen onnettomuus- ja loukkaantumisvaaraan. Niistä henkilö- ja/tai esinevahingoista, jotka ovat aiheutuneet käytettäessä hy- väksymättömiä varaosia ja/tai lisävarusteosia, ei solo by AL-KO vastaa. Terien teroitus Kun terät ovat tylsistyneet, eivätkä enää leikkaa hyvin, te- roita ne kuvassa varjostettuina esitetyistä terien kohdista. (20-3). Älä hio kosketuspintoja (liukupintoja) ylemmissä ja alemmissa terissä. (20-1) Tasohiomakone (20-2) Terien halkaisija Sammuta moottori, irrota sytytystulpan pistoke ja var- mista, että terälevy ja terät on varmistettu, ennen kuin alat hioa teriä. Käytä käsineitä, suojalaseja jne. Älä hio pois liikaa materiaalia. Siten poistat karkais- tut kerrokset, ja terät tylsyvät käytössä taas erittäin nopeasti. (20) Ylempien ja alempien terien välisen etäisyyden jälkisäätö Hio ylemmät/alemmat terät. Jos puhdas leikkaus ei on- nistu, vaikka terät ovat riittävän terävät, jälkisäädä terien välistä etäisyyttä seuraavalla tavalla: 1 Avaa ruuvit, jotta voit poistaa terälevyn työkalusta. 2 Avaa lenkki- tai kita-avaimen avulla mutteri (21-1). 3 Kiristä kuusioavaimen avulla pitoruuvia (21-2) hieman, kunnes tunnet vastuksen, ja löysää sitten pitoruuvia jälleen neljänneskierroksen. (21) 4 Pidä pitoruuvista (21-2) kiinni ja kiristä mutteri (21-1) . 5 Sivele terien kosketuspinnoille hieman öljyä. 6 Käynnistä moottori ja käytä sitä minuutin ajan kaasuttamalla ja vapauttamalla kaasua jatkuvasti. 7 Määritä aika, jonka terät tarvitsevat kaasuvivun vapauttamisen jälkeen pysähtymiseen. Jos tämä kestää kaksi sekuntia tai kauemmin, sammuta moottori ja toista vaiheet 2 - 7. 8 Sammuta moottori ja kosketa terien pintaa. Jos terät eivät ole liian kuumat kosketettaviksi, niin säätö on kunnossa. Jos terät ovat liian kuumat kosketettaviksi, löysää pitoruuvia (2) hieman ja toista vai- heet 6 - 8. 9 Kiinnitä terälevy takaisin ruuvien avulla työkaluun.Huolto ja hoito 441662_b 243 ADVICE Sammuta moottori ja kiinnitä huomiota siihen, että leikkuuterät ovat täysin pysähtyneet, ennen kuin suoritat säätöjä. Terissä on lähellä ruuvia (21-2) rakoja. Jos nämä raot ovat pölyn tukkimia, puhdista raot. Tyhjäkäyntikierrosluvun tarkastus ja säätö Kun moottori on tyhjäkäynnillä, leikkuuterien tulee olla py- sähdyksissä. Tyhjäkäyntikierrosluvun tulee olla säädettynä arvoon 3100 min-1 (r/min). Säädä tyhjäkäyntikierroslukua tyhjäkäyntiruuvin avulla (kun moottori on tyhjäkäynnillä, leikkuuterien tu- lee olla pysähdyksissä). – Jos terät liikkuvat tyhjäkäynnillä, käännä tyhjä- käyntiruuvia vastapäivään vähentääksesi tyhjä- käyntikierroslukua. – Jos moottori sammuu tyhjäkäynnillä, käännä tyh- jäkäyntiruuvia myötäpäivään lisätäksesi tyhjä- käyntikierroslukua. Jos leikkuuterät liikkuvat tyhjäkäynnillä edelleen myös tyhjäkäyntikierrosluvun säädön jälkeen, ota yhteyttä valtuutettuun huoltokeskukseen. – Kytkimen tulee kytkeytyä aikaisintaan kierroslu- vulla 4000 min-1 (r/min). – Tarkasta ON/OFF-kytkimen, käsikahvan lukituk- sen vapautusvivun ja kaasuvivun asianmukainen toiminta. (22) Ilmansuodattimen puhdistus VAARA! Avotuli on ehdottomasti kielletty! Tarkasta ja puhdista ilmansuodatin päivittäin tai viimeis- tään 15 käyttötunnin jälkeen. Käännä ryyppyvipu täysin kiinni ja pidä kaasutin va- paana pölystä ja liasta. Avaa pitoruuvi (23-1). Poista ilmansuodatin vetämällä ilmansuodattimen kansi sen takaosasta eteenpäin. Jos kiinnitysosa (sieni) (23-2) on öljystä likaantunut, purista se voimakkaasti puhtaaksi. Jos likaantuminen on voimakasta: (23)fi Huolto ja hoito 244 163-55 / 163-70 – Poista kiinnitysosa (sieni) (23-2), upota se lämpimään veteen tai laimennettuun neutraaliin puh- distusaineeseen, ja anna kiinnitysosan sen jälkeen täysin kuivua. – Puhdista kiinnitysosa (huopa) (23-3) bensiinillä ja anna kiinnitysosan perusteellisesti kuivua. Anna kiinnitysosien täysin kuivua, ennen kuin asennat ilmansuodattimen takaisin paikoilleen. Jos kiinnitysosat eivät ole riittävän kuivia, seurauksena voi olla vaikeuksia moottorin käynnistämisessä. Pyyhi ilmansuodattimeen tarttunut öljy pois puhdistuslapun avulla. Kiinnitä välittömästi puhdistuksen jälkeen ilmansuodattimen kansi takaisin paikoilleen ja varmista kansi pitoruuvilla (23-1). ADVICE Tärkeitä asioita ilmansuodatinpanosten käsittelystä Puhdista panokset useita kertoja päivässä, jos niihin on tarttunut paljon pölyä. Jos käyttöä jatketaan öljystä likaantuneilla panoksilla, öljyä voi valua ilmansuodattimesta ja aiheuttaa öljysaastumia. Sytytystulpan tarkastus Tarkasta ja puhdista sytytystulppa viimeistään 50 käyttö- tunnin jälkeen. Käytä sytytystulpan ulos- ja sisäänkiertämiseen aino- astaan mukanatoimitettua yleisruuviavainta. Sytytystulpan elektrodien väli tulee olla 0,7 - 0,8 mm. Jos väli on liian pieni tai liian suuri, korjaa sitä. Jos sytytystulppa on nokeentunut tai likaantunut, puhdista se huolellisesti tai vaihda se uuteen sytytystulppaan. Käytä ainoastaan tarkalleen saman tyypin varasytyty- stulppia. (25) Voitelu Paina aina 50 käyttötunnin jälkeen voitelurasvaa sisään voitelunippaan. (26-1). ADVICE Noudata ehdottomasti esimääritettyjä voite- luvälejä ja voiteluainemääriä. Muuten työkalu voi vaurioitua puutteellisen voitelun takia. (26)Huolto ja hoito 441662_b 245 Polttoainesuodattimen puhdistus (imupää polttoainesäiliössä) VAROITUS! Avotuli on ehdottomasti kielletty! Tarkasta ja puhdista polttoainesuodatin kerran kuukau- dessa tai viimeistään 50 käyttötunnin jälkeen. Kaasuttimen tarvitsema polttoaine suodatetaan hieno- suodattimen (27-1) kautta imupäässä. Tarkasta hienosuodatin säännöllisesti silmämääräi- sesti. (27) Avaa hienosuodattimen (27-1) tarkastamiseksi säiliön kansi ja vedä vaijerikoukulla imupää säiliön aukon kautta. Jos hienosuodatin (27-1) on kovettunut, likaantunut tai tukkeutunut, vaihda hieno- suodatin (27-1) uuteen. Vaihda hienosuodatin (27-1) vähintään 3 kuukauden välein, jotta riittävä polttoaineen syöttö kaa- suttimeen on varmistettu. Liian vähäinen polttoaineen syöttö johtaa moottorin käynnistysvaikeuk- siin ja maksimikierrosluvun alenemiseen. Polttonesteputken vaihto VAROITUS! Avotuli on ehdottomasti kielletty! Tarkasta ja puhdista polttonesteputki (28-1) päivittäin tai viimeistään 10 käyttötunnin jälkeen. Vaihda polttonesteputki (28-1) 200 käyttötunnin jäl- keen tai käyttöajasta riippumatta viimeistään kerran vuodessa. Muuten voi syttyä tulipalo ulosvaluvan polt- toaineen johdosta. Jos huomaat ulosvaluvaa polttoainetta, vaihda polt- toaineputki (28-1) välittömästi. (28) Säiliön kannen vaihto Jos säiliön kannessa (28-2) on särö tai vaurio vaihda kansi. Säiliön kannessa ilmenee ajan myötä kulumista. Vaihda säiliön kansi aina kahden-kolmen vuoden vä- lein. Jos sellaisia huoltotöitä tai säätöjä täytyy suorittaa, joita tässä käyttöohjeessa ei ole selitetty, on otettava yhteyttä valtuutettuun solo by AL-KO huoltokeskukseen. (28)fi Huolto ja hoito 246 163-55 / 163-70 Päivittäiset tarkastukset ja huoltotyöt Suorita seuraavat huoltotyöt säännöllisesti, jotta voit varmistaa tämän työkalun pitkän käyttöiän ja välttää työkalulle aiheutuvat vauriot. Ennen käyttöä: Tarkasta, onko työkalussa löystyneitä ruuveja tai puuttuvia osia. Kiinnitä erityisesti huomiota siihen, että leikkuuterien ruuvit on tiukasti kiristetty. Tarkasta, että jäähdytysilman aukot ja sylinterilamellit eivät ole tukkeutuneet. Puhdista ne tarvitta- essa. Puhdista polttoainesäiliö ja tarkasta se mahdollisten vuotojen ja vieraiden esineiden varalta. Käytön jälkeen: Puhdista pensasleikkuri ulkopuolelta ja tarkasta, onko siinä mitään vaurioita. Puhdista ilmansuodatin. Jos työskentelet erittäin pölyisissä olosuhteissa, puhdista suodatin useita kertoja päivässä. Tarkasta leikkuuterät mahdollisten vaurioiden varalta ja varmista, että terät on asianmukaisesti asen- nettu. Huoltokaavio – Kaasuvipu Tarkasta asianmukainen toimintaAina tankkauksen jäl- keen – ON/OFF-kytkin Tarkasta asianmukainen toiminta – Moottori Tarkasta silmämääräisesti mahdolliset vauriot ja tiukka kiinnitys – Ruuvit ja mutterit Tarkasta yleinen kunto ja turvallisuus – Ilmansuodatin Puhdista – Jäähdytysilmakanava Puhdista – Leikkuutyökalu Tarkasta mahdolliset vauriot ja terävyys – Tyhjäkäyntikierrosluku Tarkasta (leikkuutyökalu ei saa liikkua) Aina ennen käyttöä – Polttoainesäiliö Tarkasta ja puhdista – Vaihdekotelo VoiteluAina 50 tunnin välein – Sytytystulppa Tarkasta ja vaihda tarvittaessa Kerran vuodessa – Polttoaineputki Vaihda Kahden vuoden välein – Tankin korkki Vaihda – Polttoainesäiliö Tyhjennä ja puhdista – Kaasutin Käytä moottoria, kunnes polttoaine on täy- sin kulunut loppuun Ennen pitempiaikaista varastointia – Imupää VaihdaOhjeita häiriöihin 441662_b 247

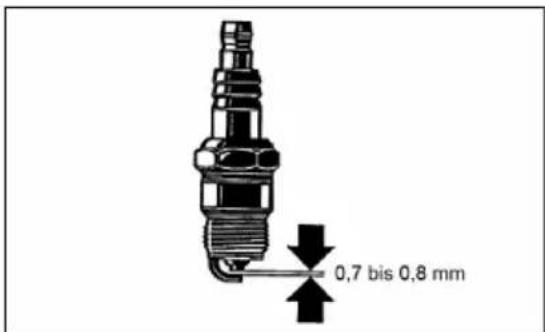

Ongelma Järjestelmä Tarkkailu Syy Sytytyskipinä on Polttoainesyötön tai tiivis- tysjärjestelmän vika, mekaa- ninen vika Sytytysjärjestelmä Ei sytytyskipinää ON/OFF-kytkintä painettu, vika tai oikosulku johdotuk- sessa, sytytystulppa tai sy- tytystulpan pistoke viallinen, sytytysmoduuli viallinen Polttoainesyöttö Polttoainesäiliö täytetty Ryyppy ei oikeassa asen- nossa, kaasutin viallinen, imupää (polttonestesuodatin) likaantunut, polttonesteputki vääntynyt tai katkennut Moottorin sisäpuolella Sylinterin pohjatiiviste vial- linen, kampiakselitiivisteet vaurioituneet, sylinteri tai männänrenkaat viallisia Tiiviste Moottorin ulkopuolella Sytytystulpan tiiviste ei ole kunnossa Moottori ei käynnisty tai on käynnistysvaikeuk- sia Käynnistin ei tartu Murtunut käynnistinjousi, murtuneita osia moottorin si- säpuolella Käynnistysongelmia lämpimänä Mekaaninen vika Säiliö täytetty, sytytyskipinä

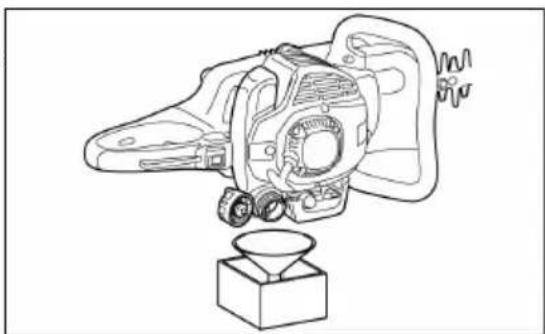

Kaasutin likaantunut Tyhjäkäyntikierroslukua ei ole oikein säädetty, imupää tai kaasutin likaantunut Moottori käynnistyy, mutta sammuu taas uudelleen Polttoainesyöttö Säiliö täytetty Ongelma polttoainesäiliön tuuletusaukossa, polttoa- ineen syöttöputkessa katkos, kaapeli tai ON/OFF-kytkin vi- allinenfi Säilytys 248 163-55 / 163-70 Ongelma Järjestelmä Tarkkailu Syy Riittämätön teho Mahdollisesti useat järjes- telmät häiriintyneet sama- naikaisesti Moottori tyhjäkäynnillä Ilmansuodatin likaantunut, kaasutin likaantunut, äänen- vaimennin tukossa, poistoka- nava sylinterissä tukossa SÄILYTYS Jos haluat varastoida työkalun pitemmäksi ajaksi, va- luta polttoaine täysin ulos säiliöstä ja kaasuttimesta seuraavassa kuvatulla tavalla: Tyhjennä polttoaine- säiliö täysin. Kierrä sytytystulppa irti ja tiputa muutamia pisaroita öl- jyä sytytystulpan aukkoon. Vedä sen jälkeen hitaasti käynnistinvaijerista, jotta koko sylinterin sisäpuoli peit- tyy öljykalvoon, ja kierrä sytytystulppa takaisin paiko- illeen. (29) Poista pöly ja lika leikkuuteristä ja työkalusta ulkopuolelta, pyyhi terät ja työkalu öljyisellä kankaalla ja säilytä työkalua mahdollisimman kuivassa paikassa. ENSIAPU Varmista onnettomuuden sattumisen varalta, että työpai- kan läheisyydessä on asianmukaisesti varustettu ensia- pulaukku, joka vastaa normia DIN 13164. Korvaa välittömästi kaikki ensiapulaukusta otetut mate- riaalit uusilla materiaaleilla. Ilmoita seuraavat tiedot, kun tarvitset apua: – onnettomuuden tapahtumapaikka – mitä on tapahtunut – loukkaantuneiden määrä – loukkaantumisten vakavuus - oma nimesi441662_b 249 EY-VAATIMUSTENMUKAISUUSVAKUUTUS Täten vakuutamme, että tämä tuote vastaa meidän markkinoille tuomassamme versiossa harmonisoi- tuja EU-direktiivejä, EU:n turvallisuus- ja terveysvaatimuksia sekä tuotekohtaisia standardeja. Tuote Valmistaja Valtuutettu Bensiinikäyttöinen pensasleikkuri Sarjanumero G2442445 AL-KO Geräte GmbH Ichenhauser Str. 14 89359 Kötz DEUTSCHLAND Andreas Hedrich Ichenhauser Str. 14 89359 Kötz DEUTSCHLAND Tyyppi EU-direktiivit Harmonisoidut normit 163-55 163-70 2006/42/EG 2000/14/EG 2014/30/EU EN ISO 10517 EN ISO 14982 EN ISO 22867 EN ISO 22868 Äänitehotaso Vaatimustenmukaisuuden arviointi Kötz, 2016-08-26 mitattu/taattu 163-55 104,3 dB(A) / 107 dB(A) 163-70 104,3 dB(A) / 107 dB(A) 2000/14/EG Liite V Managing Directoruk Переклад оригіналу посібника з експлуатації 250 163-55 / 163-70 ПЕРЕКЛАД ОРИГІНАЛУ ПОСІБНИКА З ЕКСПЛУАТАЦІЇ
