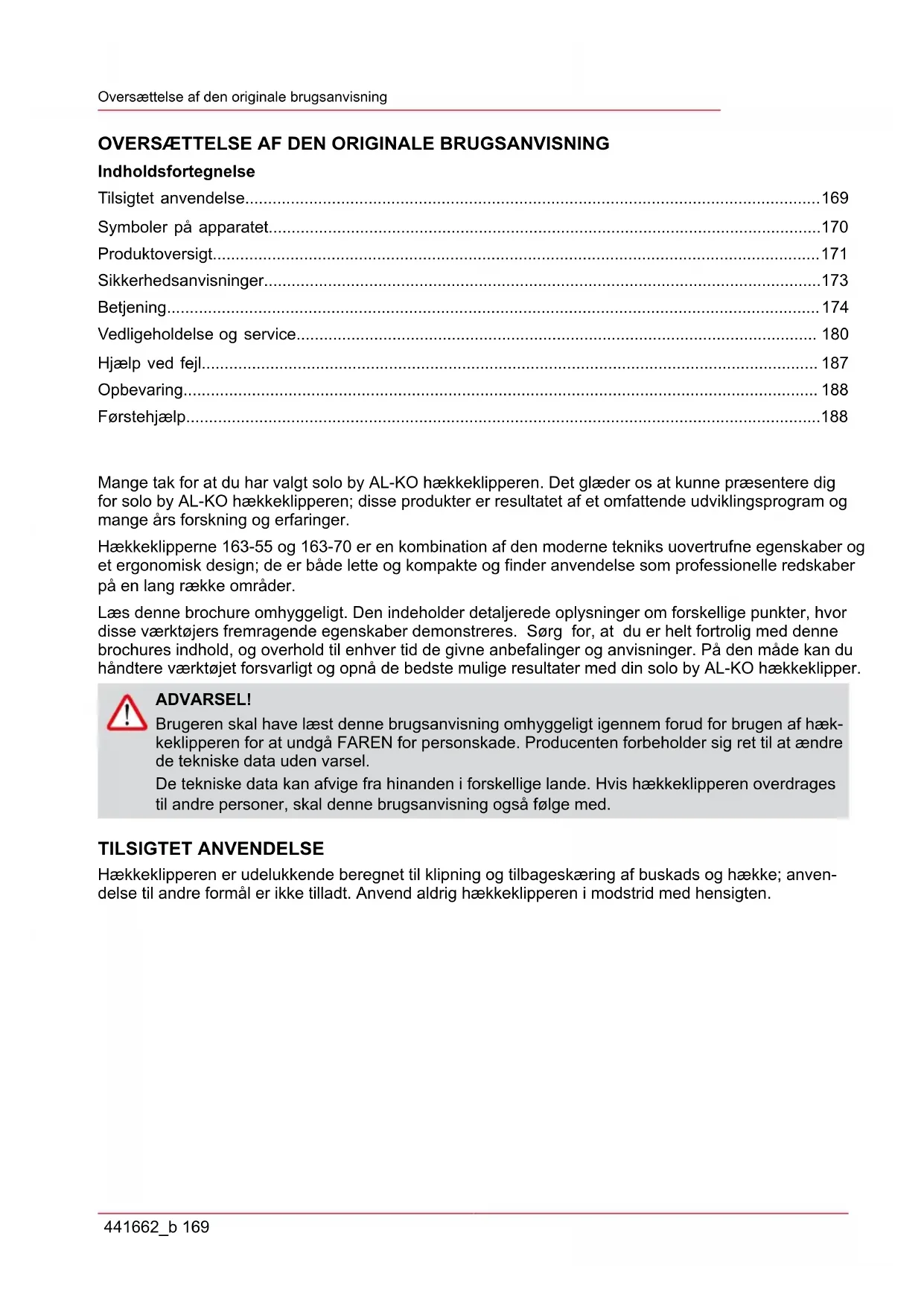

BRUGSANVISNING Solo 16370 AL-KO

• Indholdsfortegnelse Tilsigtet anvendelse p. 169
• Symboler på apparatet p. 170
• Produktoversigt p. 171
• Sikkerhedsanvisninger p. 173
• Betjening p. 174
• Vedligeholdelse og service p. 180
• Hjælp ved fejl p. 187
• Opbevaring p. 188
• Førstehjælp Mange tak for at du har valgt solo by AL-KO hækkeklipperen. Det glæder os at kunne præsentere dig for solo by AL-KO hækkeklipperen; disse produkter er resultatet af et omfattende udviklingsprogram og mange års forskning og erfaringer. Hækkeklipperne 163-55 og 163-70 er en kombination af den moderne tekniks uovertrufne egenskaber og et ergonomisk design; de er både lette og kompakte og finder anvendelse som professionelle redskaber på en lang række områder. Læs denne brochure omhyggeligt. Den indeholder detaljerede oplysninger om forskellige punkter, hvor disse værktøjers fremragende egenskaber demonstreres. Sørg for, at du er helt fortrolig med denne brochures indhold, og overhold til enhver tid de givne anbefalinger og anvisninger. På den måde kan du håndtere værktøjet forsvarligt og opnå de bedste mulige resultater med din solo by AL-KO hækkeklipper. ADVARSEL! Brugeren skal have læst denne brugsanvisning omhyggeligt igennem forud for brugen af hæk- keklipperen for at undgå FAREN for personskade. Producenten forbeholder sig ret til at ændre de tekniske data uden varsel. De tekniske data kan afvige fra hinanden i forskellige lande. Hvis hækkeklipperen overdrages til andre personer, skal denne brugsanvisning også følge med. TILSIGTET ANVENDELSE Hækkeklipperen er udelukkende beregnet til klipning og tilbageskæring af buskads og hække; anven- delse til andre formål er ikke tilladt. Anvend aldrig hækkeklipperen i modstrid med hensigten.da Symboler på apparatet 170 163-55 / 163-70 p. 188

SYMBOLER PÅ APPARATET

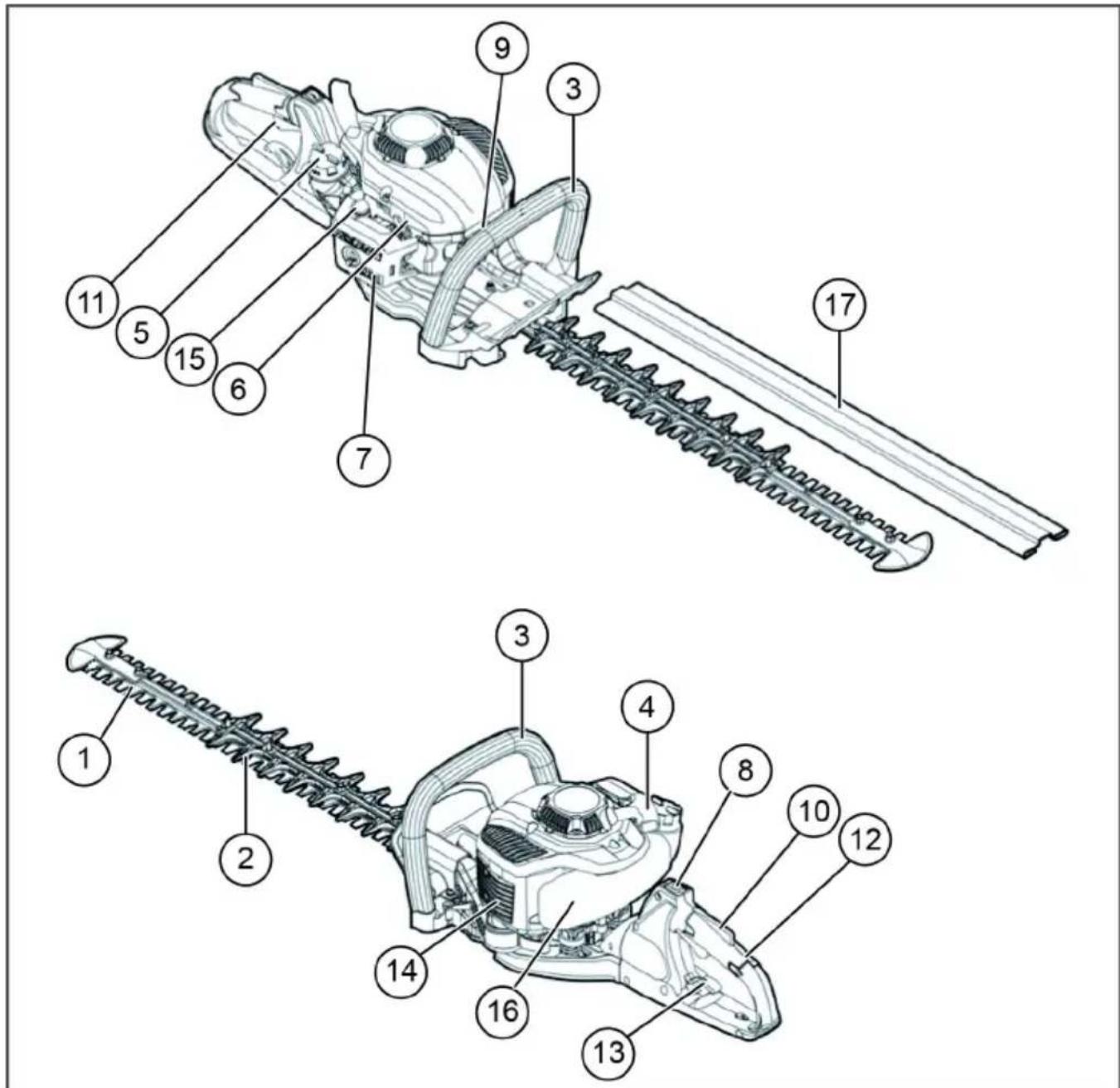

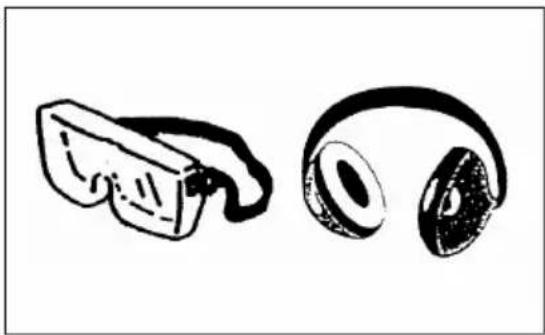

Symboler Sørg forud for læsningen af denne vejledning for at have sat dig ind i følgende symbolers betydning: ADVARSEL/FARE Brændstof-/olieblanding Læs, forstå og overhold brugsanvisningen Manuel motorstart Forbudt Nødstop Rygning forbudt! Førstehjælp Håndtering af åben ild forbudt! Genanvendelse Bær beskyttelseshandsker! TÆND / START Der må hverken opholde sig dyr eller andre personer i arbejdsområdet! SLUK / STOP Bær øjen- og høreværn! CE-mærkningProduktoversigt 441662_b 171 PRODUKTOVERSIGT KOMPONENTERNES BETEGNELSER KOMPONENTERNES BE- TEGNELSER KOMPONENTERNES BE- TEGNELSER 1 Klippeknive 7 Karburator (ikke illustreret) 13 Oplåsningshåndtag bageste greb 2 Stillestående sværd 8 ON/OFF-kontakt (TÆND/ SLUK) 14 Lyddæmper 3 Forreste greb 9 Tændrør 15 Primer 4 Snorstarter 10 Oplåsningshåndtag 16 Brændstoftank 5 Dæksel brændstoftank 11 Gashåndtag 17 Sværdbeskyttelseda Tekniske data 172 163-55 / 163-70 KOMPONENTERNES BETEGNELSER KOMPONENTERNES BE- TEGNELSER KOMPONENTERNES BE- TEGNELSER 6 Choker-håndtag 12 Bageste greb TEKNISKE DATA Model 163-55 Art.-nr.: 127325 163-70 Art.-nr.: 127326 Mål (L x B x H ) [mm] 1140 x 500 x 240 1220 x 500 x 240 Vægt [kg] 5,2 5,4 Volumen (brændstoftank) [l] 0,4 0,4 Slagvolumen [cm³] 22,2 22,2 Maks. motoreffekt [kW] 0,68 0,68 Klippelængde [mm] 550 700 Tomgangsomdrejningstal [min

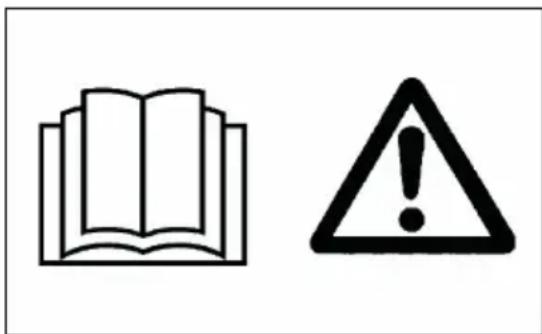

Karburatortype Walbro WYC35 Walbro WYC35 Lydtrykniveau LpA [dB(A)] EN ISO 10517 95 K = 3 94,2 K = 3 Lydeffekt LWA [dB(A)] EN ISO 10517 107 K = 3 104,3 K = 3 Forreste greb [m/s²] 2,12 2,12 Svingninger Bageste greb [m/s²] 2,91 2,91Sikkerhedsanvisninger 441662_b 173 SIKKERHEDSANVISNINGER Generelle sikkerhedsregler (1) DETTE VÆRKTØJ KAN FORÅRSAGE ALVORLIG PERSONSKADE! Læs samtlige vejledninger omhyg- geligt, så du kan håndtere, forberede, passe og vedli- geholde, starte og stoppe værktøjet korrekt. Sørg for at være fortrolig med betjening og korrekt anvendelse af værktøjet. (1) Det anbefales kun at udlåne hækkeklipperen til per- soner, der har erfaring med håndtering af hækkeklip- pere. Sørg for, at brugsanvisningen altid overdrages sam- men med værktøjet. Førstegangsbrugere bør indhente grundlæggende vejledninger fra forhandleren for at gøre sig fortrolige med håndteringen af en hækkeklipper. Børn og unge under 18 år må ikke betjene hækkeklip- peren. Personer over 16 må benytte værktøjet i øvel- sesøjemed, men kun under en kvalificeret instruktørs opsyn. Anvend hækkeklipperen med største forsigtighed og opmærksomhed. (2) Anvend kun hækkeklipperen, hvis du er i sund fysisk forfatning. Udfør alle arbejder roligt og med forsigtighed. Operatøren hæfter over for tredjepart. Anvend aldrig hækkeklipperen, hvis du er påvirket af alkohol og/eller medikamenter, eller hvis du føler dig træt eller utilpas. (2) Anvend kun hækkeklipperen under gode belysnings- og udsynsforhold. Vær på den kolde årstid opmærksom på glatte eller våde områder, f.eks. på tilfrosne eller snedækkede arealer (fare for at glide). Sørg altid for at stå sikkert fast. Arbejd aldrig på ustabile eller skrånende ståsteder. Betjen aldrig hækkeklipperen stående på en stige. Du må aldrig klatre op i træer for at klippe med hækkeklipperen. Bevæg dig aldrig baglæns under arbejdet med værktøjet, da dette medfører forøget risiko for at snuble og miste kontrollen. Stop altid motoren, inden du rengør eller vedligeholder værktøjet eller udskifter dele på værktøjet. Anvend ikke værktøjet, hvis skæreværktøjet er beskadiget eller meget slidt.da Sikkerhedsanvisninger 174 163-55 / 163-70 Personligt beskyttelsesudstyr (3) Bær hensigtsmæssigt og egnet tøj, dvs. tøjet bør sidde tæt til kroppen uden at virke bevægelseshæmmende. Det er ikke tilladt at bære smykker eller løstsiddende tøj, som f.eks. kan komme til at sidde fast i buske eller krat eller i selve værktøjet. Under arbejdet med hækkeklipperen skal nedens- tående beskyttelsesudstyr/beskyttelsestøj bæres for at forhindre skader på øjne, hænder og fødder, men også for at beskytte operatørens hørelse. Bær under arbejdet med hækkeklipperen beskyttel- sesbriller eller et visir for at forhindre skader på øj- nene. (3) Bær et egnet høreværn for at forhindre skader på hø- relsen (kophøreværn, ørepropper osv.). (3) Det anbefales på det kraftigste, at operatøren bærer arbejdsoveralls. (4) Specialhandsker i tykt læder er en del af det fores- krevne udstyr og skal under alle omstændigheder bæ- res under arbejdet med hækkeklipperen.(4) Bær under arbejdet med hækkeklipperen altid faste sko med skridsikker sål. Sådanne sko beskytter imod personskade og sikrer, at operatøren kan stå fast. (4) (4) BETJENING Sikkerhedsanvisninger vedr. betjening Sørg for, at der i et arbejdsområde på 15 m (5) ikke opholder sig børn eller andre personer, vær desuden opmærksom på dyr i arbejdsområdet. Kontrollér altid, at hækkeklipperen er sikker at bruge, inden den tages i brug. Kontrollér, at gashåndtaget fungerer korrekt. Under- søg, om gashåndtaget kan bevæges ensartet og ubesværet. Kontrollér, at låsen til gashåndtaget fun- gerer korrekt. Sørg for, at grebene er rene og tørre, og kontrollér, at ON/OFF-kontakten fungerer korrekt. Hold grebene frie for olie og brændstof. Start kun hækkeklipperen som angivet i brugsanvis- ningen. (5) ADVARSEL! Start aldrig motoren på nogen andre måder (6) ! Anvend udelukkende hækkeklipperen til det formål, den er beregnet til. Start kun hækkeklipperens motor, når hækkeklippe- ren er samlet fuldstændigt. Det er kun tilladt at benytte hækkeklipperen, når alle foreskrevne tilbehørsdele til hækkeklipperens drift er anbragt! (6)Betjening 441662_b 175 Inden hækkeklipperen startes, skal du sikre, at sværdet ikke berører nogen genstande, herunder f.eks. grene, sten o. lign. Stop motoren omgående, hvis der opstår problemer med motoren. Hold under driften hækkeklipperen fast i både det forreste og det bageste greb ved at lægge fingrene omkring grebene. Sørg for, at grebene er rene og fri for fugt, olie og smøremidler. Sørg altid for at stå sikkert fast og være i balance. Dette værktøj må kun benyttes udendørs. Vær altid opmærksom på arbejdsomgivelserne, og vær forberedt på mulige faresituationer, som du på grund af motorens støjudvikling muligvis ikke umiddelbart opfatter. Anvend altid hækkeklipperen på en sådan måde, at du ikke indånder udstødningsgasserne. Lad aldrig motoren køre i lukkede rum (fare for kvælning og gasforgiftning). Kulilte er en lugtfri gas. Sørg for, at tilstrækkelig ventilation altid er givet. Stop motoren, når du holder pause, og hvis du efterlader hækkeklipperen uden opsyn. Læg hæk- keklipperen fra dig på et sikkert sted og i en sikker stilling, hvor der ikke kan forekomme fare for personer eller antændelse af brændbart materiale, og hvor skader på værktøjet er udelukket. Læg aldrig en varm hækkeklipper fra dig på tørt græs eller på andre brændbare materialer. Hold altid motoren og lyddæmperen fri for skæreaffald, blade og overskydende smøremiddel for at forebygge risikoen for brand. Motoren må ikke bruges, hvis udstødningslyddæmperen er beskadiget. (7) Sluk motoren, inden maskinen transporteres. (7) Sluk altid motoren, inden følgende arbejder udføres: – Afhjælpning af blokering, – udførelse af kontroller, vedligeholdelsesarbejder eller andre arbejder på værktøjet. Hvis hækkeklipperen skal transporteres i et køretøj, skal den anbringes i en sikker position, så det forhind- res, at der kan løbe brændstof ud. Inden hækkeklipperen transporteres, skal det sikres, at brændstoftanken er helt tom, så det forhindres, at der kan løbe brændstof ud. Sæt forud for transport eller opbevaring altid beskyt- telsen på sværdet. Efterse arbejdsområdet for tråde, snore, glas og andre fremmedlegemer, som kan komme i berøring med sværdet, inden du klipper med hækkeklipperen.

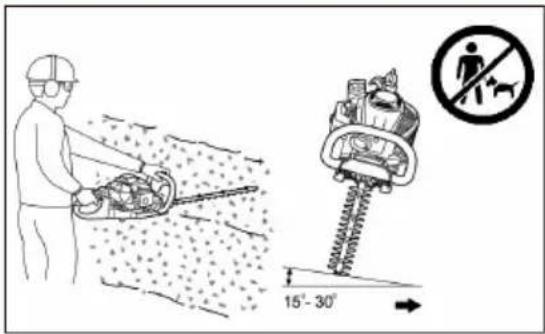

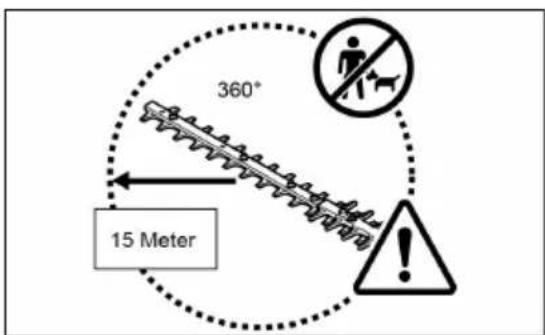

Vedligeholdelse Elektrisk stød: Vær under alle omstændigheder opmærksom på enhver form for elledninger og elhegn. Kontrollér hele arbejdsområdet for elledninger og elkabler, inden klippearbejdet påbegyn- des. Undgå enhver form for berøring af sværdet under start af motoren, og mens motoren er i gang. Under brugen skal alle beskyttelsesanordninger, der fulgte med til værktøjet, herunder f.eks. af- dækninger, være fastgjort korrekt på værktøjet. Fjern sand, sten, søm, tråd osv. fra arbejdsområdet. Fremmedlegemer kan beskadige knivene. Inden hækken klippes, skal grene med diametre på 8 mm eller mere skæres over ved hjælp af en grensaks. Kontrollér, inden du begynder at klippe, at knivene har nået den fulde arbejdshastighed. Når gasgrebet slippes, går der et øjeblik, før knivene kommer til at stå stille. Brug ikke hækkeklipperen med høje tomgangsomdrejningstal. Hvis tomgangsomdrejningstallet er indstillet for højt, vil du ikke længere kunne regulere knivenes hastighed ved hjælp af gasgrebet.da Betjening 176 163-55 / 163-70 Hold under klippearbejdet hækkeklipperen på en sådan måde, at sværdet danner en vinkel på 15° til 30° i forhold til klippelinjen. Vær særligt opmærksom ved klipning af hække i nær- heden af eller ved siden af trådhegn. Sørg for, at sværdet ikke kommer i berøring med hårde genstande som f.eks. trådhegn, sten eller jor- den. Berøring med sådanne genstande kan føre til, at skæreknive brister, revner eller knækker af. (18) Hvis sværdet rammer sten eller andre hårde genstande, skal du omgående slukke motoren og kontrollere sværdet for beskadigelser. Udskift beskadigede knive, inden arbejdet genoptages. Hold regelmæssige pauser. solo by AL-KO anbefaler, at der efter 50 minutters klippearbejde hol- des en pause på 10 til 20 minutter. Forsøg altid at støje mindst muligt og forårsage så få emissioner af skadelige stoffer som muligt under arbejdet med hækkeklipperen. Kontrollér i særdeleshed, at karburatoren er indstillet korrekt, og overhold det foreskrevne blandingsforhold imellem brændstof og olie. Forsøg aldrig at fjerne fastsiddende materiale, mens knivene bevæger sig. Sluk værktøjet, læg det fra dig, og fjern først derefter sådant materiale.Betjening 441662_b 177 Tankning (7) (8) (9) Inden du påfylder brændstof, skal du stoppe motoren (7), hold tilstrækkelig afstand til åben ild (8) , og undlad at ryge. Fyld aldrig brændstof på værktøjet, mens motoren er i gang eller varm. Undgå hudkontakt med mineralolieprodukter. Indånd ikke brændstofdampe. Bær altid beskyttelseshands- ker ved påfyldning af brændstof. Skift beskyttelsestøj regelmæssigt, og få det rengjort. Forebyg forurening af jorden (miljøbeskyttelse) ved at sørge for, at der ikke trænger brændstof eller olie ned i jorden. Tør spildt brændstof væk fra hækkeklipperen omgående. Lad tekstiler, som er blevet brugt til optør- ring af brændstof, tørre på et sted med god ventilation, inden du bortskaffer sådanne tekstiler. I modsat fald kan der ske spontan selvantændelse. Sørg for, at dit tøj ikke kommer i kontakt med brænd- stof. Hvis der er kommet brændstof på dit tøj, skal du skifte tøj omgående (Fare!). Kontrollér regelmæssigt, at dækslet til brændstoftan- ken sidder ordentligt. Skru tankdækslet ordentligt fast. Gå mindst 3 m væk fra optankningsstedet, inden du starter motoren. (9) Fyld aldrig brændstof på værktøjet i lukkede rum. Der kan ved gulvet samle sig brændstofdampe og derved ske antændelse eller endda en eksplosion. Transportér og opbevar kun brændstoffer i beholdere, der er godkendt til dette formål. Sørg for, at børn ikke kan få adgang til opbevaret brændstof. Rengør området omkring tankdækslet omhyggeligt, så der ikke kan komme snavs i brændstoftanken. Skru dækslet af, og fyld tanken op med brændstof. Benyt en tragt med en egnet filterindsats til at filtrere brændstoffet. Skru tankdækslet fast igen pr. håndkraft. Rengør området omkring skruedækslet og tanken ef- ter påfyldning af brændstof. Optør altid spildt brændstof (brandfare!). (13)da Betjening 178 163-55 / 163-70 Brændstof-/olieblanding Hækkeklipperen drives af en totaktsmotor med høj yde- evne. Denne motor arbejder med en blanding af brændstof og to- taktsolie. Motoren er konstrueret til blyfri normalbenzin med et oktantal på ROZ 91. Hvis sådant brændstof ikke er til rå- dighed, kan der benyttes brændstof med et højere oktantal. Motoren beskadiges ikke derved, men driftsegenskaberne kan blive forringet. Lignende problemer opstår ved anvendelse af blyholdigt brændstof. Der bør af hensyn til optimal motordrift og til din sundhed og miljøet udelukkende benyttes blyfri benzin! (11) Motoren smøres af en totaktsolie, der tilsættes brændstof- fet. Motoren er konstrueret til drift med solo by AL-KO to- taktsolie i et blandingsforhold på 40:1 (miljøbeskyttelse). Det magre blandingsforhold betyder, at der opnås mini- male emissioner af skadelige stoffer, samtidig med at der opnås lang levetid og pålidelig drift. Blandingsforholdet på 40:1 (solo by AL-KO-totaktsolie) skal ubetinget overholdes, da det ellers ikke er muligt at garantere hækkeklipperens driftssikkerhed. Det korrekte blandingsforhold: Karburatorbrændstof: Foreskrevet totaktsolie = 40 : 1 eller Totaktsolie fra andre producenter = 25 : 1 anbefalet (12) ADVICE Forbered blandingen ved at blande al olien med halvdelen af den nødvendige brændstof- mængde i en godkendt beholder, der opfylder eller overgår alle forskrifter i lokalt gældende bestemmelser. Tilføj derefter resten af brændstoffet. Bland blandingen omhyggeligt, inden du hælder den i tanken på hækkeklipperen. Påfyld ikke mere motorolie end anført, da større mængder vil forstyrre driften. Større olie- mængder forårsager flere forbrændingsrester, miljøet belastes, og udstødningskanalen og lyddæmperen bliver stoppet til. Derudover stiger brændstofforbruget, og ydeevnen reduce- res. Håndtering af mineralolieprodukter Håndtering af brændstoffer kræver største forsigtighed. Brændstoffer kan indeholde opløsningsmid- dellignende stoffer. Fyld kun brændstof på værktøjet udendørs på et sted med god ventilation. Indånd ikke brændstofdampe, og undgå enhver form for hudkontakt med brændstoffer og olie. Hvis huden i længere tid udsættes for gentagen kontakt med sådanne stoffer, tørrer huden ud. Dette kan medføre en lang række forskellige hudsygdomme. Derudover foreligger der rapporter om all- ergiske reaktioner. Hvis olie, brændstof og lignende kommer i øjnene, kan der opstå øjenirritation. Hvis olie, brændstof og lignende kommer i øjnene, skal der omgående skylles med rent vand. I tilfælde af vedvarende øjenirritation skal der omgående søges læge!Betjening 441662_b 179 Indstilling af vinklen på det bageste greb Det bageste greb kan drejes og fastlåses op til 90° mod venstre hhv. højre. Sådan tilpasses vinklen: 1 Træk i oplåsningshåndtaget (19A)for at frigøre låsen til grebet. 2 Drej grebet til den ønskede vinkel fra 0° til 90°. 3 Sørg for, at oplåsningshåndtaget (19A) vender tilbage til den oprindelige position, og at låsen til grebet er i indgreb. (19) NB! Betjen ikke gashåndtaget, når låsen til grebet er låst op. Lås aldrig låsen til grebet op under klippearbejdet. Start af værktøjet Gå mindst 3 m væk fra stedet, hvor værktøjet blev tan- ket op. Læg hækkeklipperen på et rent underlag. Sørg for, at sværdet ikke kommer i kontakt med jorden eller andre genstande. Koldstart: Når motoren er kold eller har været slukket i mere end 5 minutter og efter påfyldning af brændstof. 2 Tryk gentagne gange (7 til 10 gange) let på startpum- pen (15B), indtil der trænger brændstof frem til start- pumpen. (15)

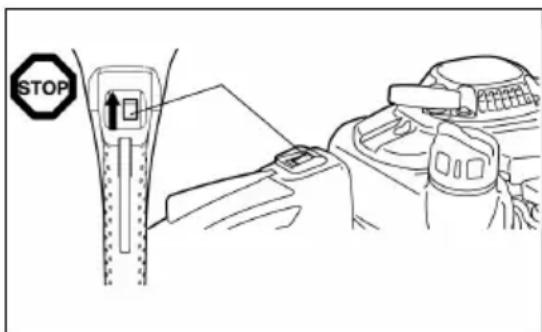

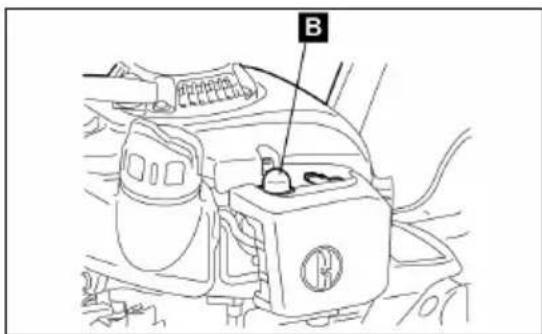

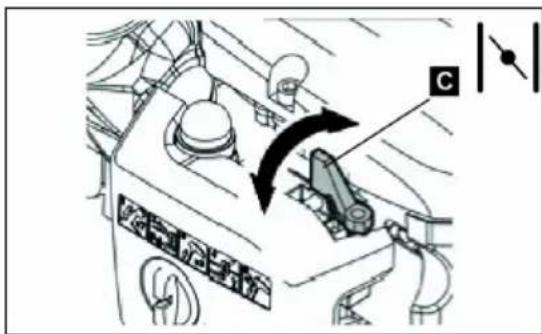

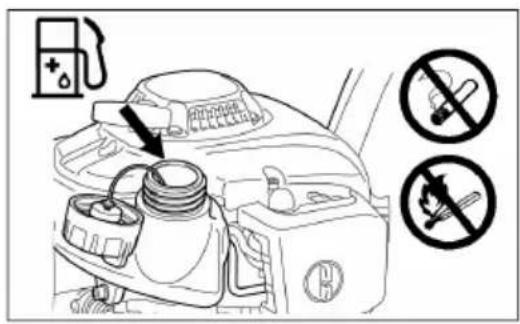

Stil choker-håndtaget (16C) i positionen . (16)da Betjening 180 163-55 / 163-70 4 Hold værktøjet nedad med et fast greb, så du ikke mister kontrollen, når du starter motoren ved hjælp af startsnoren. Tilsidesættelse af disse anvisninger kan medføre fald eller kontakt med sværdet og deraf føl- gende alvorlig personskade, tingsskade og/eller bes- kadigelser af værktøjet. 5 Træk langsomt startgrebet 10 til 15 cm ud, indtil der mærkes modstand. 6 Træk kraftfuldt i startgrebet. I den forbindelse mærkes modstand, og motoren startes. 7 Lad motoren køre i et minuts tid med et passende om- drejningstal, inden du giver fuld gas. (6) Standsning af værktøjet 1 Slip gashåndtaget helt. 2 Stil ON/OFF-tasten på "O" (SLUKKET). Motoren taber omdrejninger og går ud. (7)

VEDLIGEHOLDELSE OG SERVICE

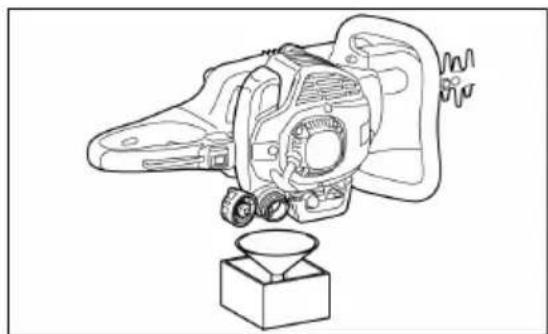

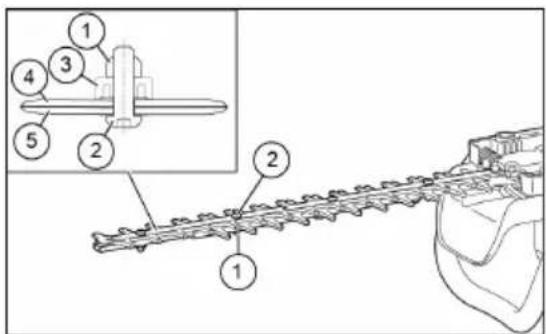

Vedligeholdelsesanvisninger Tag hensyn til miljøet og til dine naboer. Forsøg altid at støje mindst muligt og forårsage så få emissioner af skadelige stoffer som muligt under arbejdet med hæk- keklipperen. Kontrollér frem for alt, om karburatoren er indstillet korrekt. Rengør hækkeklipperen regelmæssigt, og kontrollér, at samtlige skruer og møtrikker er spændt fast. Vedligehold eller opbevar aldrig hækkeklipperen i nærheden af åben ild eller hvor der kan forekomme gnister eller lignende. Brandfare! (10) Sluk motoren, og træk tændrørsstikket af tændrøret, inden du rengør/udskifter/skærper sværdet eller udfører andre vedligeholdelsesarbejder. Opbevar hækkeklipperen på et sted med god ventilation. Opbevaringsstedet skal være tilstræk- keligt højt eller aflåseligt, så det forhindres at børn kan komme i kontakt med hækkeklipperen. Udfør kun reparationsarbejder på værktøjet, hvis du har de nødvendige kvalifikationer dertil. Beskadigede skæreværktøjer må aldrig rettes ud eller svejses. Kontrollér regelmæssigt sværdet for skader med motoren slukket. Sørg for, at skæreværktøjer altid er skærpet korrekt. Knivene er skarpe; bær derfor altid beskyttelseshandsker ved håndtering af knivene og ved skærp- ning af knivene.Vedligeholdelse og service 441662_b 181 NB! Overhold samtlige arbejdssikkerheds- og myndighedsbestemmelser samt forsikringsselska- bers anbefalede forholdsregler til forebyggelse af uheld! Foretag aldrig tekniske forandringer på hækkeklipperen, da sådanne forandringer bringer din sikkerhed i fare! Brugeren må kun udføre de vedligeholdelses- og reparationsarbejder, der er beskrevet i denne brugs- anvisning. Alle andre arbejder skal udføres af autoriseret vedligeholdelsespersonale. Anvend udelukkende originale reservedele og originale tilbehørsdele, der er bestilt hos servicecentre, som solo by AL-KO har autoriseret. Anvendelse af tilbehørsdele og værktøjer uden godkendelse fører til forøget fare for uheld og persons- kade. For person- og/eller tingsskade, som er forårsaget af anvendelse af reserve- og/eller tilbehørsdele uden godkendelse, påtager solo by AL-KO sig ingen form for hæftelse. Skærpning af knivene Når skærene er afrundede og ikke længere skærer effek- tivt, skal de i illustrationen skraverede dele af skærene slibes (20-3). Slib ikke på kontaktfladerne (glidefladerne) imellem øverste og nederste skær. (20-1) Plansliber (20-2) Skærtværsnit Sluk motoren, træk tændrørsstikket af, og sørg for, at sværdet og knivene er sikret, inden du sliber skærene. Bær handsker, beskyttelsesbriller osv. Slib ikke for meget materiale af. Derved fjernes de hærdede lag, og knivene bliver relativt hurtigt sløve under brugen. (20) Efterstilling af afstanden mellem øverste og nederste knive De øverste/nederste skær slides. Hvis det ikke lykkes at udføre rene snit, selv om knivene er tilstrækkeligt skarpe, skal du indstille afstanden mellem knivene på følgende måde: 1 Løsn skruerne, så sværdet kan tages af værktøjet. 2 Løsn ved hjælp af en ring- eller gaffelnøgle møtrikken (21-1). 3 Efterspænd ved hjælp af en Torx-nøgle holdeskruen (21-2) let, til der mærkes modstand, og løsn derefter holdeskruen igen en kvart omdrejning. (21)da Vedligeholdelse og service 182 163-55 / 163-70 4 Hold holdeskruen (21-2) fast, og spænd møtrikken (21-1) . 5 Påfør lidt olie på knivenes kontaktflader. 6 Start motoren, og lad motoren køre et minut, hvor du skiftevis giver gas og ikke giver gas. 7 Mål den tid, som det tager skærene at komme til stilstand, efter at gashåndtaget er sluppet. Hvis dette tager to sekunder eller mere, skal du stoppe motoren og gentage trinnene 2 til 7. 8 Stop motoren, og berør knivoverfladen. Hvis knivene ikke er for varme, til at du kan røre ved dem, er indstillingen i orden. Hvis knivene er for varme, til at du kan røre ved dem, skal du løsne holdeskruen (2) en smule og gentage trinnene 6 til 8. 9 Fastgør igen sværdet på værktøjet ved hjælp af skruerne. ADVICE Stop motoren, og sørg for, at skæreknivene er standset fuldstændigt, inden du foretager ind- stillinger. I knivene er der i nærheden af skruen (21-2) indarbejdet slidser. Hvis disse slidser er stoppet til med støv, skal de rengøres. Kontrol og indstilling af tomgangsomdrejningstallet Når motoren kører i tomgang, skal skæreknivene stå stille. Tomgangsomdrejningstallet skal være indstillet på

3.100 min-1 (o/min).

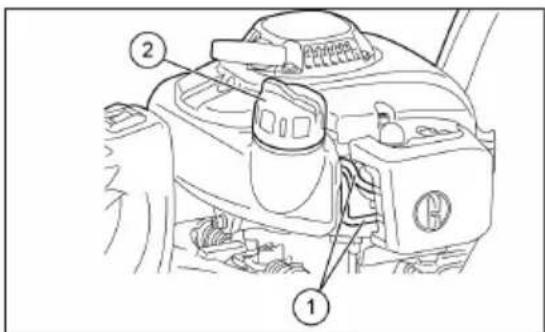

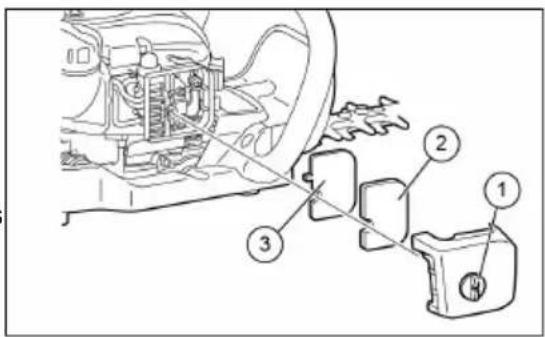

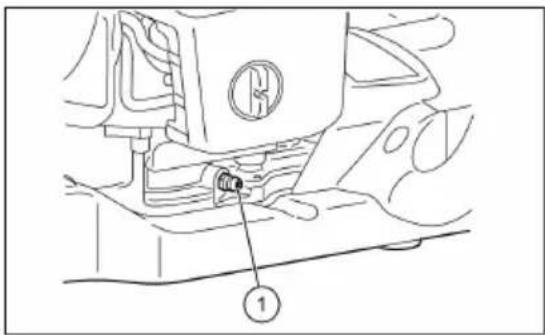

Indstil tomgangsomdrejningstallet ved hjælp af tom- gangsskruen (når motoren kører i tomgang, skal skæ- reknivene stå stille). – Hvis knivene bevæger sig i tomgang, skal du dreje tomgangsskruen imod urets retning for at redu- cere tomgangsomdrejningstallet. – Hvis motoren går i stå i tomgang, skal du dreje tomgangsskruen i urets retning for at forøge tom- gangsomdrejningstallet. Hvis skærebladene fortsat bevæger sig i tomgang, ef- ter at tomgangsomdrejningstallet er indstillet, skal du henvende dig til dit autoriserede servicecenter. – Koblingen skal tidligst koble til ved 4.000 min-1 (o/ min). – Kontrollér, at ON/OFF-kontakten, oplåsnings- håndtaget til grebet og gashåndtaget fungerer ef- ter hensigten. (22) Rengøring af luftfilteret FARE! Åben ild er strengt forbudt!Vedligeholdelse og service 441662_b 183 Kontrollér og rengør luftfiltret dagligt hhv. senest efter 15 driftstimer. Drej choker-håndtaget helt i, og hold karburatoren fri for støv og snavs. Løsn holdeskruen (23-1). Tag luftfilteret ud ved at trække luftfilterdækslet på dets bagside fremad. Hvis indsatsen (svamp) (23-2) er tilsmudset med olie, skal du trykke indsatsen ud med kraft. Ved stærk tilsmudsning: (23) – Tag indsatsen (svampen) (23-2)ud, og dyp den i varmt vand eller i vand med fortyndet, neutralt rengøringsmiddel, og lad derefter indsatsen tørre fuldstændigt. – Rengør indsatsen (filten) (23-3) med benzin, og lad indsatsen tørre grundigt. Sørg for, at indsatserne er helt tørre, inden luftfilteret sættes på plads igen. Hvis indsatserne ikke er tilstrækkeligt tørre, kan der opstå vanskeligheder ved start af motoren. Aftør olie, der måtte sidde omkring luftfilteret, ved hjælp af en klud. Sæt umiddelbart efter rengøringen luftfilterdækslet på plads igen, og sørg for at sikre dækslet med holdeskruen (23-1). ADVICE Vigtige punkter ved håndtering af luftfilterindsatserne Rengør indsatserne flere gange om dagen, hvis der sætter sig store mængders støv på udstyret. Hvis driften fortsættes med olietilsmudsede indsatser, kan der trænge olie ud af luftfilteret, hvilket kan føre til forurening med olie. Kontrol af tændrøret Kontrollér og rengør tændrøret senest efter 50 driftstimer. Benyt til udskruning og iskruning af tændrøret udeluk- kende den medfølgende universalskruenøgle. Afstanden imellem de to elektroder på tændrøret skal være 0,7 til 0,8 mm. Hvis afstanden er for lille eller for stor, skal du korrigere afstanden. Hvis tændrøret er tilsodet eller tilsmudset, skal du rengøre tændrøret omhyggeligt eller sætte et nyt tændrør i. Benyt udeluk- kende udskiftningstændrør af præcis samme type. (25)da Vedligeholdelse og service 184 163-55 / 163-70 Smøring Tryk for hver 50 driftstimer smørefedt ind i smøreniplen (26-1). ADVICE Overhold ubetinget de foreskrevne smørein- tervaller og smørefedtmængder. I modsat fald kan der ske skader på værktøjet som følge af manglende smøring. (26) Rengøring af brændstoffilteret (Sugehovedet i brændstoftanken) ADVARSEL! Åben ild er strengt forbudt! Kontrollér og rengør brændstoffilteret en gang om må- neden hhv. senest efter 50 driftstimer. Brændstoffet, som karburatoren skal bruge, filtreres igennem finfilteret (27-1) i sugehovedet. Efterse finfilteret regelmæssigt. (27) Kontrol af filfilteret (27-1) udføres ved at åbne tankdækslet og ved hjælp af en trådkrog trække sugehovedet igennem tankåbningen. Hvis finfilteret (27-1) er blevet hårdt, snavset eller tilstoppet, skal du udskifte filfilteret (27-1) med et nyt. Udskift finfilteret (27-1) mindst hver 3. måned, så tilførsel af tilstrækkelige mængder brændstof til karburatoren er givet. En for ringe tilførsel af brændstof fører til motorstartvanskeligheder og forringelse af det maksimale motoromdrejningstal. Udskiftning af brændstofledningen ADVARSEL! Åben ild er strengt forbudt! Kontrollér og rengør brændstofledningen (28-1) dagligt hhv. senest efter 10 driftstimer. Udskift brændstofledningen (28-1) efter 200 driftstimer eller mindst en gang om året uafhængigt af driftsvarig- heden. I modsat fald kan der opstå brand som følge af udløbende brændstof. Hvis du bemærker udløbende brændstof, skal du udskifte brændstofledningen (28-1) omgående. (28)Vedligeholdelse og service 441662_b 185 Udskiftning af tankdækslet Hvis tankdækslet (28-2) har revner eller skader, skal dækslet udskiftes. Tankdækslet vil med tiden udvikle slitagespor. Udskift tankdækslet hvert andet eller tredje år. Hvis der skal udføres vedligeholdelsesarbejder og foreta- ges indstillinger, der ikke er beskrevet i denne brugsan- visning, skal du henvende dig til dit autoriserede solo by AL-KO servicecenter. (28)da Vedligeholdelse og service 186 163-55 / 163-70 Daglige inspektioner og vedligeholdelsesarbejder Gennemfør følgende vedligeholdelsesarbejder regelmæssigt for at opnå en lang levetid på værktøjet og forhindre beskadigelse af værktøjet. Forud for anvendelsen: Kontrollér værktøjet for løse skruer og manglende dele. Vær særligt opmærksom på, om skruerne i skæreknivene er spændt ordentligt fast. Kontrollér, at køleluftgennemgangene og cylinderlamellerne ikke er tilstoppet. Rengør disse efter behov. Rengør og kontrollér brændstoftanken for utætheder og fremmedlegemer i selve tanken. Efter anvendelsen: Rengør hækkeklipperen udvendigt, og kontrollér hækkeklipperen for beskadigelser. Rengør luftfilteret. Hvis der arbejdes under meget støvede forhold, skal filteret rengøres flere gange om dagen. Kontrollér skæreknivene for beskadigelser, og sørg for, at knivene er monteret korrekt. Vedligeholdelsesplan – Gashåndtag Kontrol af korrekt funktionHver gang der er på- fyldt brændstof – ON/OFF-kontakt Kontrol af korrekt funktion – Motor Visuel kontrol for beskadigelser og af fast montering – Skruer og møtrikker Kontrol af generel tilstand og sikkerhed – Luftfilter Rengøring – Køleluftkanal Rengøring – Skæreværktøj Kontrol for beskadigelser og af skarphed – Tomgangsomdrej- ningstal Kontrol (skæreværktøjet må ikke bevæge sig) Før hver anvendelse – Brændstoftank Kontrol og rengøring – Gearkassehus SmøringHver 50 timer – Tændrør Kontrol og om nødvendigt udskiftning Årligt – Brændstofledning Udskiftning Hvert andet år – Tankdæksel Udskiftning – Brændstoftank Tømning og rengøring – Karburator Motordrift, indtil brændstoffet er brugt helt

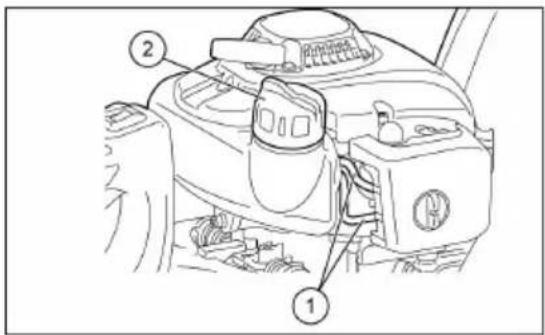

Forud for længereva- rende opbevaring – Sugehoved UdskiftningHjælp ved fejl 441662_b 187

Problem System Iagttagelse Årsag Tændingsgnist til stede Fejl i brændstofforsyningen eller kompressionssystemet, mekanisk defekt Tændingssystem Ingen tændingsgnist ON/OFF-kontakt aktiveret, fejl eller kortslutning i led- ningerne, tændrør eller tæn- drørsstik defekt, tændings- modul defekt Brændstoftilførsel Brændstoftank fyldt Choker ikke i korrekt posi- tion, karburator defekt, suge- hoved (brændstoffilter) snav- set, brændstofledning bøjet eller afbrudt Indvendigt i motoren Cylinderfodpakning defekt, krumtapakselpakninger bes- kadiget, cylinder eller stem- pelringe defekte Kompression Udvendigt på motoren Tændrørstætning ikke i or- den Motoren starter ikke el- ler kun vanskeligt Starteren går ikke i indgreb Knækket starterfjeder, knæk- kede dele indvendigt i moto- ren Varmstartproblemer Mekanisk fejl Tank fyldt, tændingsgnist til stede Karburator snavset Tomgangsomdrejningstal ikke indstillet korrekt, suge- hoved eller karburator snav- set Motoren starter, men går ud igen med det samme Brændstoftilførsel Tank fyldt Problem med udluftningsåb- ningen i brændstoftanken, brændstoftilførselsledning af- brudt, kabel eller ON/OFF- kontakt defektda Opbevaring 188 163-55 / 163-70 Problem System Iagttagelse Årsag Utilstrækkelig effekt Flere systemer er mulig- vis berørt samtidig Motor i tomgang Luftfilter tilsmudset, karbura- tor snavset, lyddæmper til- stoppet, udstødningskanal i cylinder tilstoppet OPBEVARING Hvis du vil opbevare værktøjet i længere tid, skal du som forklaret i det følgende tømme tanken og karbu- ratoren helt for brændstof: Tøm brændstoftanken fuld- stændigt. Skru tændrøret ud, og hæld nogle dråber olie ned i tændrørsåbningen. Træk derefter langsomt i starter- snoren, så hele cylinderens inderside bliver dækket med en oliefilm, og skru tændrøret i igen. (29) Fjern støv og snavs fra skæreknivene og fra værktøjets yderside, aftør knivene og værktøjet med en olievædet klud, og opbevar værktøjet på et sted, der er så tørt som muligt.

Sørg for, at der i tilfælde af uheld, altid er adgang til en korrekt udstyret førstehjælpskasse iht. DIN 13164 i nær- heden af arbejdsstedet. Suppler uden unødigt ophold de dele af førstehjælpskas- sens indhold, der er blevet fjernet fra den. Sørg for at videregive disse oplysninger, hvis du har brug for hjælp: – Hvor er uheldet sket – Hvad er der sket – Antal tilskadekomne personer – Skadernes alvor - Dit navn441662_b 189 EF-OVERENSSTEMMELSESERKLÆRING Hermed erklærer vi, at dette produktet i den udførelse, vi har sendt det på markedet i, opfylder kravene i de harmoniserede EU-direktiver, EU-sikkerhedsstandarderne og de produktspecifikke standarder. Produkt Producent Ansvarlig Benzindrevet hækkeklipper Serienummer G2442445 AL-KO Geräte GmbH Ichenhauser Str. 14 89359 Kötz DEUTSCHLAND Andreas Hedrich Ichenhauser Str. 14 89359 Kötz DEUTSCHLAND Type EU-direktiver Harmoniserede standarder 163-55 163-70 2006/42/EG 2000/14/EG 2014/30/EU EN ISO 10517 EN ISO 14982 EN ISO 22867 EN ISO 22868 Lydtrykniveau Overensstemmelseseva- luering Kötz, 2016-08-26 målt/garanteret 163-55 104,3 dB(A) / 107 dB(A) 163-70 104,3 dB(A) / 107 dB(A) 2000/14/EG Bilag V Managing Directorsv Översättning av original- bruksanvisning 190 163-55 / 163-70
