РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Robomaster TT Tello Talent DJI

Краткое руководство пользователя 143

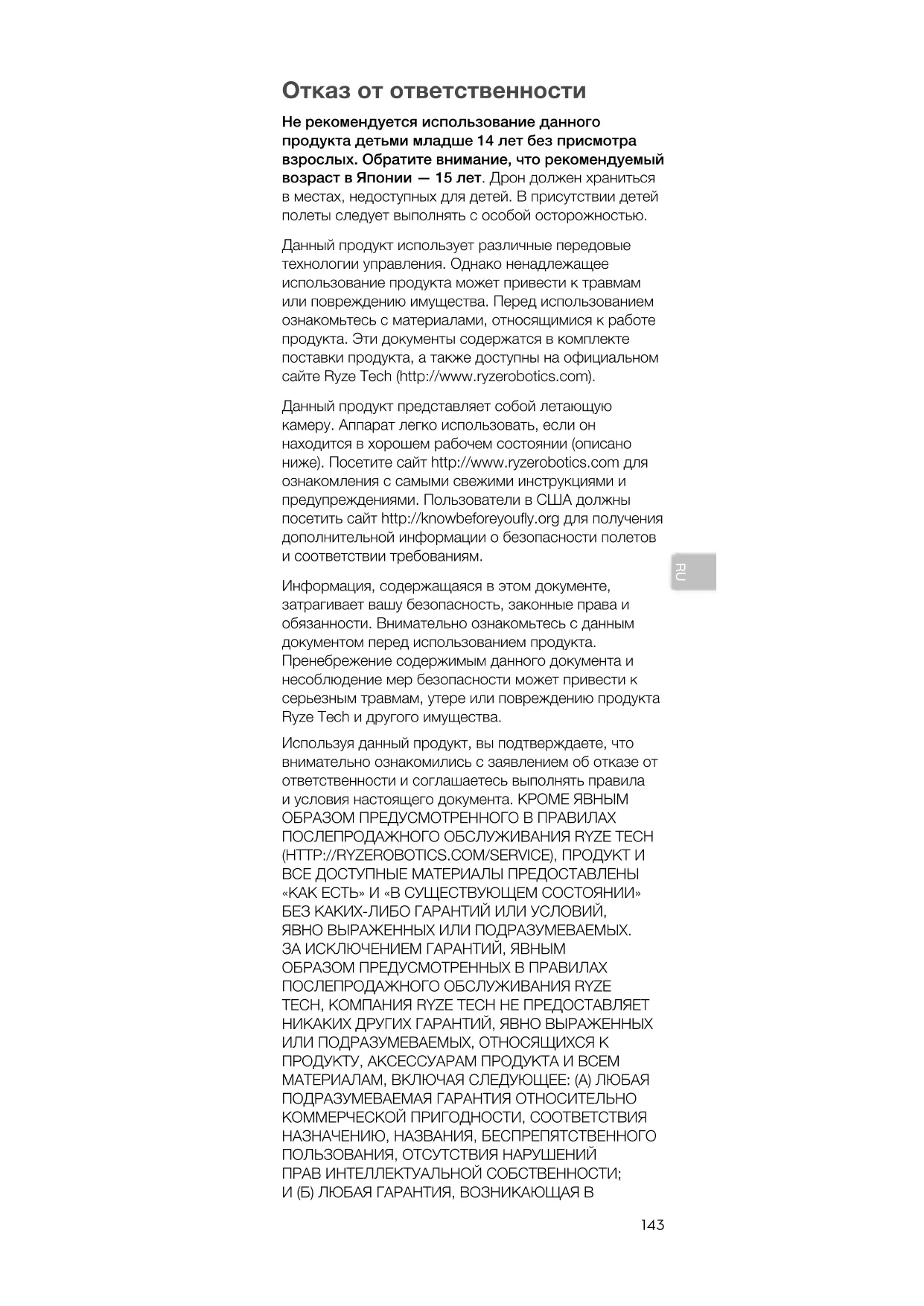

Отказотответственности Не рекомендуется использование данного продукта детьми младше 14 лет без присмотра взрослых. Обратите внимание, что рекомендуемый возраст в Японии — 15 лет. Дрон должен храниться в местах, недоступных для детей. В присутствии детей полеты следует выполнять с особой осторожностью. Данный продукт использует различные передовые технологии управления. Однако ненадлежащее использование продукта может привести к травмам или повреждению имущества. Перед использованием ознакомьтесь с материалами, относящимися к работе продукта. Эти документы содержатся в комплекте поставки продукта, а также доступны на официальном сайте Ryze Tech (http://www.ryzerobotics.com). Данный продукт представляет собой летающую камеру. Аппарат легко использовать, если он находится в хорошем рабочем состоянии (описано ниже). Посетите сайт http://www.ryzerobotics.com для ознакомления с самыми свежими инструкциями и предупреждениями. Пользователи в США должны посетить сайт http://knowbeforeyouy.org для получения дополнительной информации о безопасности полетов и соответствии требованиям. Информация, содержащаяся в этом документе, затрагивает вашу безопасность, законные права и обязанности. Внимательно ознакомьтесь с данным документом перед использованием продукта. Пренебрежение содержимым данного документа и несоблюдение мер безопасности может привести к серьезным травмам, утере или повреждению продукта Ryze Tech и другого имущества. Используя данный продукт, вы подтверждаете, что внимательно ознакомились с заявлением об отказе от ответственности и соглашаетесь выполнять правила и условия настоящего документа. КРОМЕ ЯВНЫМ ОБРАЗОМ ПРЕДУСМОТРЕННОГО В ПРАВИЛАХ ПОСЛЕПРОДАЖНОГО ОБСЛУЖИВАНИЯ RYZE TECH

(HTTP://RYZEROBOTICS.COM/SERVICE), ПРОДУКТ И

ВСЕ ДОСТУПНЫЕ МАТЕРИАЛЫ ПРЕДОСТАВЛЕНЫ «КАК ЕСТЬ» И «В СУЩЕСТВУЮЩЕМ СОСТОЯНИИ» БЕЗ КАКИХ-ЛИБО ГАРАНТИЙ ИЛИ УСЛОВИЙ, ЯВНО ВЫРАЖЕННЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ. ЗА ИСКЛЮЧЕНИЕМ ГАРАНТИЙ, ЯВНЫМ ОБРАЗОМ ПРЕДУСМОТРЕННЫХ В ПРАВИЛАХ ПОСЛЕПРОДАЖНОГО ОБСЛУЖИВАНИЯ RYZE

TECH, КОМПАНИЯ RYZE TECH НЕ ПРЕДОСТАВЛЯЕТ

НИКАКИХ ДРУГИХ ГАРАНТИЙ, ЯВНО ВЫРАЖЕННЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ОТНОСЯЩИХСЯ К ПРОДУКТУ, АКСЕССУАРАМ ПРОДУКТА И ВСЕМ МАТЕРИАЛАМ, ВКЛЮЧАЯ СЛЕДУЮЩЕЕ: (A) ЛЮБАЯ ПОДРАЗУМЕВАЕМАЯ ГАРАНТИЯ ОТНОСИТЕЛЬНО КОММЕРЧЕСКОЙ ПРИГОДНОСТИ, СООТВЕТСТВИЯ НАЗНАЧЕНИЮ, НАЗВАНИЯ, БЕСПРЕПЯТСТВЕННОГО ПОЛЬЗОВАНИЯ, ОТСУТСТВИЯ НАРУШЕНИЙ ПРАВ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ; И (Б) ЛЮБАЯ ГАРАНТИЯ, ВОЗНИКАЮЩАЯ В144

РЕЗУЛЬТАТЕ ЭКСПЛУАТАЦИИ, ДЕЛОВЫХ ОПЕРАЦИЙ ИЛИ КОММЕРЧЕСКОГО ИСПОЛЬЗОВАНИЯ. ЗА ИСКЛЮЧЕНИЕМ ГАРАНТИЙ, ЯВНЫМ ОБРАЗОМ ПРЕДУСМОТРЕННЫХ В ОГРАНИЧЕННОЙ

ГАРАНТИИ RYZE TECH, КОМПАНИЯ RYZE TECH НЕ

ПРЕДОСТАВЛЯЕТ НИКАКИХ ДРУГИХ ГАРАНТИЙ, ЧТО ПРОДУКТ, АКСЕССУАРЫ ПРОДУКТА, ЛЮБАЯ ЧАСТЬ ПРОДУКТА ИЛИ ЛЮБЫЕ МАТЕРИАЛЫ БУДУТ ПОСТОЯННО И БЕЗОПАСНО РАБОТАТЬ, НЕ БУДУТ СОДЕРЖАТЬ НЕИСПРАВНОСТЕЙ, ВИРУСОВ ИЛИ ДРУГИХ ВРЕДНЫХ КОМПОНЕНТОВ, А ТАКЖЕ НЕ ПРЕДОСТАВЛЯЕТ ГАРАНТИЙ ТОГО, ЧТО ЛЮБАЯ ИЗ ЭТИХ ПРОБЛЕМ БУДЕТ ИСПРАВЛЕНА. НИКАКИЕ РЕКОМЕНДАЦИИ И ИНФОРМАЦИЯ, В УСТНОЙ ИЛИ ПИСЬМЕННОЙ ФОРМЕ, ПОЛУЧЕННЫЕ ВАМИ ПРИ ИСПОЛЬЗОВАНИИ ПРОДУКТА, АКСЕССУАРОВ ПРОДУКТА ИЛИ ЛЮБЫХ МАТЕРИАЛОВ, НЕ ЯВЛЯЮТСЯ ОСНОВАНИЕМ ПРЕДОСТАВЛЕНИЯ ГАРАНТИИ, ОТНОСЯЩЕЙСЯ К RYZE TECH ИЛИ ПРОДУКТУ, ЗА ИСКЛЮЧЕНИЕМ ГАРАНТИЙ, ЯВНЫМ ОБРАЗОМ ПРЕДУСМОТРЕННЫХ В ЭТИХ УСЛОВИЯХ. ВЫ ПРИНИМАЕТЕ НА СЕБЯ ВСЮ ОТВЕТСТВЕННОСТЬ ЗА ЛЮБЫЕ ПОВРЕЖДЕНИЯ, КОТОРЫЕ МОГУТ ВОЗНИКНУТЬ В РЕЗУЛЬТАТЕ ИСПОЛЬЗОВАНИЯ ПРОДУКТА, АКСЕССУАРОВ ПРОДУКТА ИЛИ ЛЮБЫХ МАТЕРИАЛОВ ИЛИ ВАШЕГО ДОСТУПА К НИМ. ВЫ ПОНИМАЕТЕ И СОГЛАШАЕТЕСЬ, ЧТО ИСПОЛЬЗУЕТЕ ПРОДУКТ ПО ВАШЕМУ СОБСТВЕННОМУ УСМОТРЕНИЮ И НА ВАШ РИСК И ЧТО ВЫ САМОСТОЯТЕЛЬНО НЕСЕТЕ ОТВЕТСТВЕННОСТЬ ЗА ЛЮБЫЕ ТРАВМЫ, СМЕРТЬ, УЩЕРБ ВАШЕМУ ИМУЩЕСТВУ (ВКЛЮЧАЯ КОМПЬЮТЕРНУЮ СИСТЕМУ, МОБИЛЬНОЕ УСТРОЙСТВО ИЛИ АППАРАТНОЕ ОБЕСПЕЧЕНИЕ RYZE TECH, ПОДКЛЮЧАЕМЫЕ К ПРОДУКТУ) ИЛИ ИМУЩЕСТВУ ТРЕТЬИХ ЛИЦ, И ЗА ПОТЕРЮ ДАННЫХ, ПРОИЗОШЕДШИЕ В РЕЗУЛЬТАТЕ ИСПОЛЬЗОВАНИЯ ВАМИ ИЛИ НЕВОЗМОЖНОСТИ ИСПОЛЬЗОВАНИЯ ВАМИ ПРОДУКТА. НЕКОТОРЫЕ ЮРИСДИКЦИИ МОГУТ ИСКЛЮЧАТЬ ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ, И ВЫ МОЖЕТЕ ИМЕТЬ ДРУГИЕ ПРАВА, В ЗАВИСИМОСТИ ОТ КОНКРЕТНОЙ ЮРИСДИКЦИИ. Ryze Tech не несет ответственность за повреждения, травмы или любую юридическую ответственность, прямо или косвенно вызванную использованием данного продукта. На пользователя возлагается обязанность соблюдать правила техники безопасности и законодательство, включая, но не ограничиваясь изложенными в настоящем руководстве по технике безопасности. Вы несете единоличную ответственность за все действия при управлении полетом дрона Tello. Предупреждения

1. Не приближайтесь к вращающимся пропеллерам и

2. НЕ прикасайтесь к нижней стороне дрона, она145

3. Запрещается использовать аккумуляторы других

компаний (не Ryze Tech). Также ЗАПРЕЩАЕТСЯ замыкать аккумулятор Flight Battery накоротко.

4. Важная информация включена в комплект поставки

продукта и в соответствующую документацию. Прочтите внимательно эту информацию и сохраните упаковку продукта и документацию для использования в будущем.

5. Обязательно используйте USB-адаптер,

сертифицированный FCC/CE (в зависимости от местонахождения), с номинальными параметрами 5 В и 1,5 A или выше.

6. Перед зарядкой убедитесь, что дрон выключен.

Если дрон включен, зарядка не будет выполняться.

7. НЕ заряжайте аккумулятор непосредственно после

полета, поскольку он может быть очень горячим. ЗАПРЕЩАЕТСЯ производить зарядку аккумулятора Flight Battery до тех пор, пока он не остынет до комнатной температуры.

8. Заряжайте аккумулятор в температурном диапазоне

5–45 °C (41–113 °F). Оптимальный температурный диапазон зарядки аккумулятора 22–28 °C (72–82 °F).

9. Если появляется предупреждение о низком уровне

заряда аккумулятора Flight Battery, зарядите его до уровня 30–60% для длительного хранения.

10. Если аккумуляторы НЕ будут использоваться

в течение 10 или более дней, их необходимо разрядить до уровня 40–65%. Это позволит значительно увеличить срок службы. Нормативно-правовыеакты Соблюдение следующих правил поможет вам избежать серьезных травм и причинения ущерба имуществу:

1. НЕ выполняйте полеты в непосредственной

близости от других летательных аппаратов независимо от высоты. (При необходимости произведите посадку немедленно.)

2. НЕ выполняйте полеты над густонаселенными

районами, городами, спортивными мероприятиями, выставками, концертами и т. д.

3. НЕ поднимайте дрон выше максимальной

разрешенной высоты, определенной местным законодательством и нормативно-правовыми

4. Держитесь на расстоянии и НЕ мешайте пилотируемым

летательным аппаратам. Всегда держите другие летательные аппараты и препятствия в зоне видимости и облетайте их.

5. НЕ выполняйте полеты в непосредственной

близости и внутри зон, запрещенных для полета, определенных местным законодательством и нормативно-правовыми актами. Список зон, запрещенных для полетов, включает в себя аэропорты, границы между двумя суверенными государствами или регионами, крупные города/ регионы и т. д. Этот список постоянно обновляется. НЕ выполняйте полеты вблизи стратегически важных объектов инфраструктуры или зон, таких146

как электростанции, водоочистные сооружения, исправительные учреждения, оживленные шоссе, правительственные учреждения, военные зоны и т. д.

6. Постоянно держите дрон в пределах видимости,

прибегая к помощи напарника, если это необходимо.

7. НИКОГДА не используйте дрон для перевозки

незаконных или опасных товаров/грузов.

8. Вы должны понимать цель вашего полета

(для развлечения, для общественного или коммерческого использования) и получить соответствующее разрешение органов власти перед полетом. Проконсультируйтесь с местными регулирующими органами по всем соответствующим вопросам. Пользователям в США рекомендуется сначала посетить сайт http://www.knowbeforeyouy.org/ и далее действовать сообразно обстоятельствам.

9. Помните, что в некоторых областях и регионах может

быть запрещено коммерческое использование дистанционно управляемых летательных аппаратов. Перед полетом ознакомьтесь с местными законами и правилами и соблюдайте их, так как они могут отличаться от указанных в этом документе.

10. При использовании камеры уважайте

конфиденциальность других людей. Ваши действия должны соответствовать местным законам о конфиденциальности и нормам и стандартам морали. НЕ производите видеонаблюдение за людьми, объектами, событиями, выступлениями, выставками и собственностью без разрешения или там, где возможно нарушение конфиденциальности, даже если снятые кадры или видео предназначены для личного пользования.

11. Помните, что в определенных местах

фотографирование и видеозапись событий, выступлений, выставок или коммерческой собственности с помощью камеры может нарушать авторское право или другие законные права, даже если снятые кадры или видео предназначены для личного пользования. Ограничениевысоты

1. Выполняйте полет на высоте НЕ более 10 м (33 фута)

и не приближайтесь к препятствиям.

2. Система визуального позиционирования

эффективна только при условии, что дрон находится на высоте от 0,3 до 10 м (1,0–32,8 фута) и лучше всего работает на высоте от 0,3 до 6 м (1,0–19,7 фута).

3. Работа системы визуального позиционирования

зависит от поверхности, над которой пролетает дрон. Дрон автоматически переходит в режим пространственного положения, если система визуального позиционирования недоступна. В режиме пространственного положения дрон не может себя позиционировать. Управляйте дроном с большой осторожностью в следующих ситуациях,147

Дрон ×1 (включая пропеллеры и защиту пропеллеров*) Запасной пропеллер ×2

Планшет с траекторией полета ×4 Кабель Micro USB ×1 из-за которых он может перейти в режим пространственного положения: a. При полете на высокой скорости ниже 0,5 м (2

б. При полете над одноцветной поверхностью (например, над поверхностью чисто черного, чисто белого, чисто красного, чисто зеленого

в. При полете над поверхностями с высокими отражающими свойствами. г. При полете над водой или прозрачными поверхностями. д. При полете над движущимися поверхностями или объектами. е. При полете в местах с частым или резким изменением освещения. ж. При полете над крайне темными (менее 10 люкс) или крайне яркими (более 10 000 люкс) поверхностями или по направлению к ярким источникам света (например, к солнцу). з. При полете над поверхностями, не имеющими четких контуров или текстуры. и. При полете над поверхностями с повторяющимися одинаковыми контурами или текстурами (например, плиточное покрытие). к. При полете над мелкими и тонкими объектами (например, ветвями деревьев или линиями электропередач). л. При полете на скорости более 18 км/ч (11 миль/ч) на высоте 1 м (3,5 фута) или ниже.

4. Система визуального позиционирования может не

различить предметы на земле при очень слабой освещенности (менее 100 люкс). НЕ запускайте дрон, если в приложении Tello появилось предупреждение о недостаточном освещении. Комплектпоставки148

Руководство ×1Аккумулятор Flight Battery ×1 Приспособление

• Схемы, указанные в данном документе, даны только для справки и могут отличаться от фактического

Расширенная панель ×1

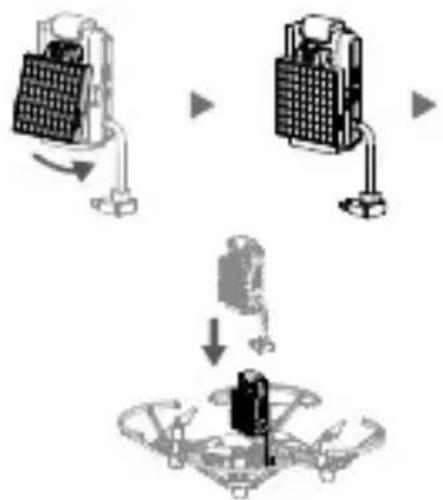

индикатор с модулем датчика расстояния ×1 1.Введение ROBOMASTER

TT TELLO™ Talent включает в себя дрон Tello и расширенный набор.Tello представляет собой маленький квадрокоптер, оснащенный системой визуального позиционирования и бортовой камерой. Благодаря системе визуального позиционирования и усовершенствованному полетному контроллеру он может зависать на месте и подходит для полета в помещениях. Дополнительные функции, такие как режим автоматического взлета/посадки на руку (Bounce Mode), запись коротких видеороликов с помощью технологии EZ Shots и 8D Flips, позволяющая делать трюки в воздухе, превращают управление Tello в сплошное удовольствие. Tello позволяет снимать фотографии с разрешением 5 Мп и видео 720p с передачей в режиме реального времени через приложение Tello на мобильном устройстве. Максимальное полетное время составляет приблизительно 13 минут*. Создайте собственный полет, используя расширенный набор, в который входит контроллер с открытым кодом, матричный индикатор с модулем датчика расстояния и расширенная панель. Устройство поддерживает программирование на языках Arduino, Scratch, MicroPython и др.149

3. Индикатор состояния дрона

7. Система визуального позиционирования

10. Защита пропеллеров

11. Контроллер с открытым кодом

12. Матричный индикатор с модулем датчика

• Максимальное время полета было получено в безветренных условиях при скорости 15 км/ч без использования набора. Значение приведено только для справки.

2.ЗагрузкаприложенияTello ипросмотробучающих видеороликов Найдите «Tello» в App Store или Google Play или отсканируйте QR-код, чтобы загрузить приложение на свое мобильное устройство. Для обеспечения безопасности полета посмотрите обучающие видеоролики на официальном веб-сайте Ryze Tech (http://www.ryzerobotics.com) перед первым полетом. Приложение Tello поддерживает iOS 9.0 (или более позднюю версию) и Android 4.4 (или более позднюю версию). Для активации используйте только приложение Tello. Обязательно используйте USB-адаптер, сертифицированный FCC/CE (в зависимости от местонахождения), с номинальными параметрами 5 В и 1,5 A или выше. Перед зарядкой убедитесь, что дрон выключен. Если дрон включен, зарядка не будет выполняться. 3.Зарядкааккумулятора Установите аккумулятор Flight Battery на дрон, как показано на рисунке. Для зарядки аккумулятора Flight Battery подключите порт Micro USB на дроне к USB-адаптеру (не входит в комплект), используя стандартный кабель Micro USB. Время зарядки: прибл. 1 час 30 минут.

Медленно мигает синим: заряжается.

Горит синим: заряжен полностью.151

4.Подготовкаквзлету Tello-XXXXXX Wi-Fi для подключения с использованием контроллера с открытым кодом: RMTT-XXXXXX. Wi-Fi для подключения без использования контроллера с открытым кодом: Tello-XXXXXX. Запустите приложение Tello. Об установлении соединения свидетельствует медленное мигание индикатора состояния дрона желтым и видеоизображение с камеры в режиме реального времени на мобильном устройстве. 5.Полет В приложении Tello: Автоматический взлет и автоматическая посадка Нажмите кнопку питания один раз, чтобы включить дрон. (Нажмите еще раз для выключения) Включите Wi-Fi на мобильном устройстве и подключитесь к сети. Автоматический взлет Автоматическая посадка Съемка фотографий и запись видео Нажмите для переключения между режимами съемки фото и записи видео. Нажмите для съемки фото или записи видео. Используйте виртуальные джойстики в приложении для управления дроном (режим джойстиков по умолчанию называется «Режим 2»)

6.Программированиес помощьюTello Программировать с помощью RoboMaster TT Tello можно несколькими способами. Используйте приложение Tello EDU для программирования при помощи мобильного устройства. Отсканируйте QR- код, чтобы загрузить приложение на мобильное устройство, или наберите «Tello EDU» в строке поиска App Store или Google Play. Для получения более подробной информации об использовании компьютерного программного обеспечения (ПО) для программирования RoboMaster TT перейдите по ссылке: https://www.dji.com/robomaster-tt. 7.Использованиеконтроллерас открытымкодомиматричного индикаторасмодулем датчикарасстояния Установите матричный индикатор с модулем датчика расстояния на контроллере с открытым кодом, затем присоедините контроллер к дрону. Используйте приложение Tello EDU или ПО для программирования собственного полета. Приложение Tello Edu поддерживает iOS 10.0 (или более позднюю версию) и Android 4.4 (или более позднюю версию). Пользователи должны уверенно управлять Tello, прежде чем использовать приложение Tello Edu для изучения программирования. Обратите внимание, что приложение Tello и приложение Tello Edu невозможно подключить к Tello одновременно. Выйдите из одного приложения перед использованием другого.153

Замечанияпоустановке

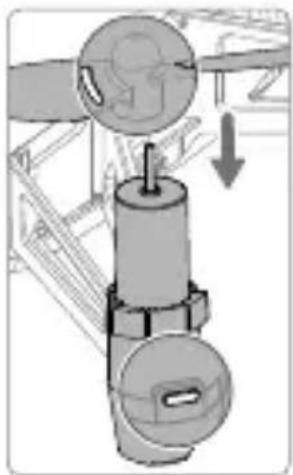

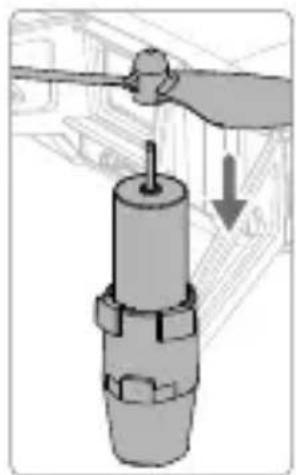

1. Установка пропеллеров

При установке следите за тем, чтобы зазор между нижней частью колпачка пропеллера и двигателем позволял вставить съемник для пропеллера, но не был чрезмерно большим. Установите пропеллеры с маркировкой на двигатели с промаркированными посадочными шасси. Установите пропеллеры без маркировки на двигатели с непромаркированными посадочными шасси.

2. Снятие пропеллеров

Вставьте приспособление для снятия пропеллеров между крышкой пропеллера и двигателем. Обязательно удерживайте двигатель при снятии пропеллера. Снимайте пропеллеры только с помощью специального съемника. ЗАПРЕЩАЕТСЯ снимать пропеллеры вручную, т. к. это может привести к тяжелым травмам и повреждению двигателей.154

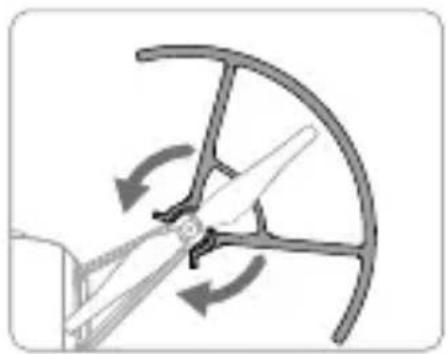

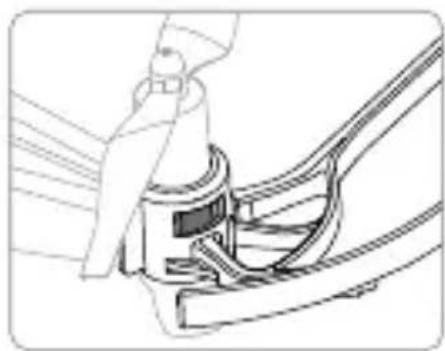

3. Установка защиты пропеллеров

Нажмите на защиту пропеллера, чтобы она обхватила посадочное шасси. Убедитесь, что защита встала на место со щелчком, а выступающие части посадочного шасси надежно вошли в пазы на защите пропеллера.

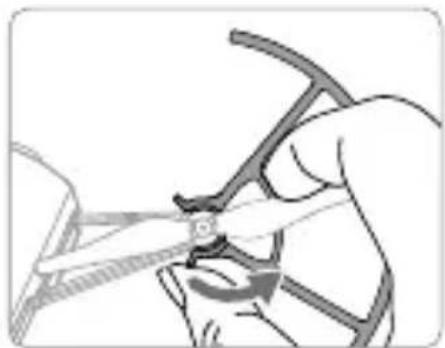

4. Снятие защиты пропеллеров

Чтобы снять защиту пропеллера, расположите пальцы, как показано на рисунке ниже. Большим пальцем осторожно подтолкните край зажима защиты пропеллера, выступающий в том месте, где он обхватывает посадочное шасси. НЕ ПРИЛАГАЙТЕ чрезмерных усилий при снятии защиты пропеллера, так как это может привести к повреждению дрона и травмам.155

Техническиехарактеристики Летательный аппарат

Tello (Модель: TLW004) Масса (включая защиту пропеллеров) 87 г Максимальная

28,8 км/ч (17,8 мили/ч) Максимальное время

13 минут (отсутствие ветра при постоянной скорости 15 км/ч (9 миль/ч)) Диапазон рабочих

от 0 до 40 °C (от 32 до 104 °F) Рабочая частота От 2,4 до 2,4835 ГГц

Максимальный размер изображения 2592×1936 Разрешение видео HD: 1280:720 30p Формат видео MP4

Аккумулятор Flight Battery Емкость 1100 мАч Напряжение 3,8 В Тип аккумулятора Литий-полимерный Емкость 4,18 Вт·ч Масса 25±2 г Диапазон температуры

от 5 до 45 °C (от 41 до 113 °F). Максимальная мощность зарядки 10 Вт Расширенный набор

Контроллер с открытым

Модель RMTTOC Режим работы Режим подключения напрямую, режим

передатчика (ЭИИМ) <18.5 дБм (FCC/SRRC/ MIC) <17 дБм (CE) Bluetooth 2,4 ГГц Микроконтроллер ESP32-D2WD, двухъядерный, рабочая частота: 160 МГц, вычислительная способность: 400 MIPS Открытый код Поддержка SDK, Arduino, Scratch и MicroPython Расширение 14-контактный порт расширения (I2C, UART, SPI, GPIO, PWM, источник питания)156

Дополнительную информацию можно найти в руководстве пользователя: https://www.dji.com/robomaster-tt

Эта отметка означает, что содержание может быть изменено без предварительного уведомления. TELLO является товарным знаком Ryze Tech. ROBOMASTER является товарным знаком DJI. © 2020 Ryze Tech. Все права защищены. Светодиодные

Матричный индикатор с модулем датчика

Матричный светодиод Красные и синие светодиоды 8×8 Функция матричного

Порт передачи данных IIC, матричное автосканирование, настройка общей яркости (256 градаций), настройка яркости единичного пикселя красного и синего светодиода (256

Датчик ToF Максимальное расстояние, измеряемое датчиком ToF

1.2 м (в помещении на

Расширенная панель Самостоятельное подключение 14-контактного порта расширения к разъему 2×7, DIP с шагом выводом 2,54 мм, два свободных места для индикаторов питания 5 В / 3,3 В, два свободных места для контрольных индикаторов157
