РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Mavic 2 Enterprise Advanced DJI

Краткое руководство пользователя 110EN

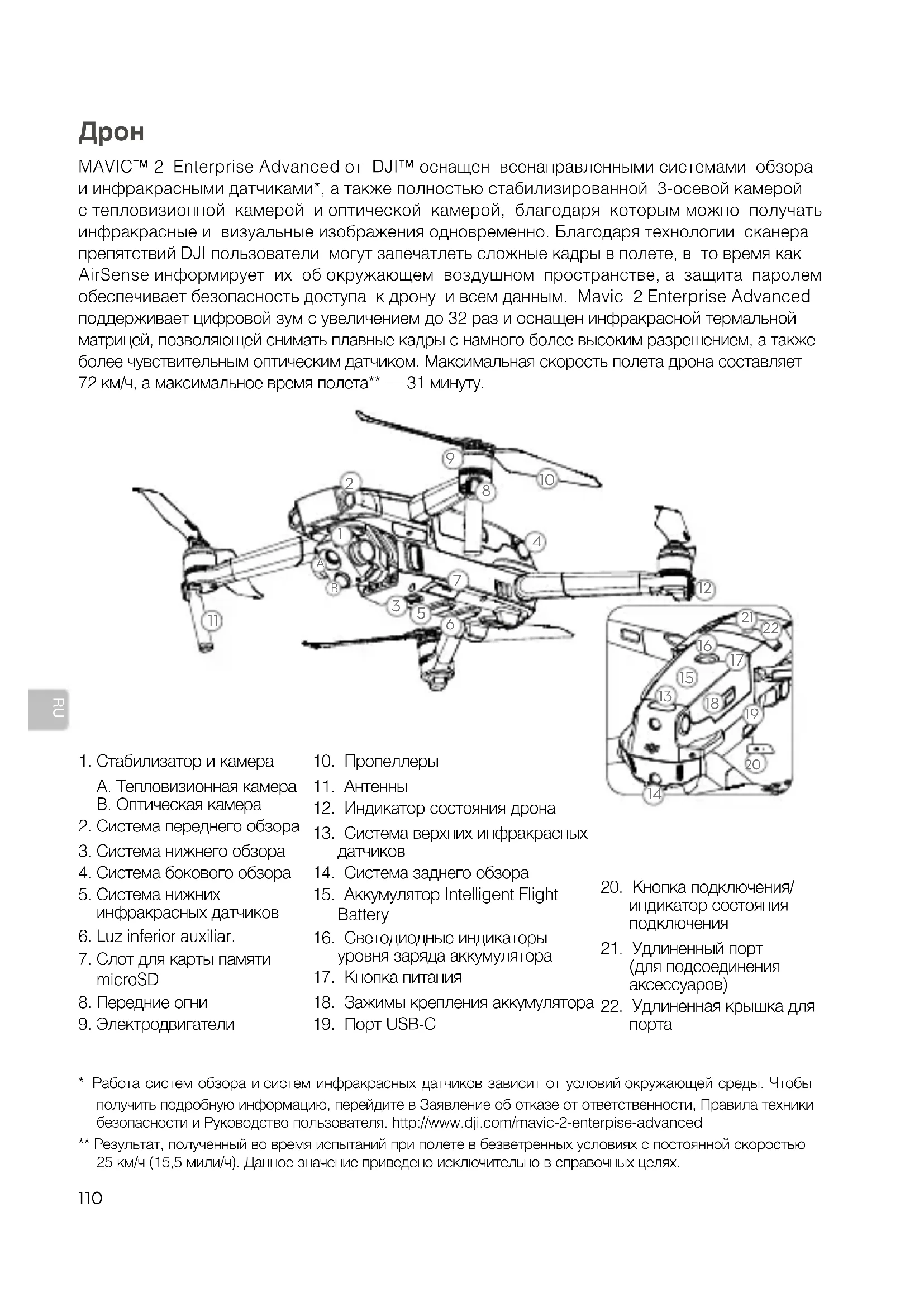

1. Стабилизатор и камера

A. Тепловизионная камера B. Оптическая камера

2. Система переднего обзора

3. Система нижнего обзора

4. Система бокового обзора

инфракрасных датчиков

6. Luz inferior auxiliar.

7. Слот для карты памяти

• Работа систем обзора и систем инфракрасных датчиков зависит от условий окружающей среды. Чтобы получить подробную информацию, перейдите в Заявление об отказе от ответственности, Правила техники безопасности и Руководство пользователя. http://www.dji.com/mavic-2-enterpise-advanced ** Результат, полученный во время испытаний при полете в безветренных условиях с постоянной скоростью 25 км/ч (15,5 мили/ч). Данное значение приведено исключительно в справочных целях.

12. Индикатор состояния дрона

13. Система верхних инфракрасных

14. Система заднего обзора

16. Светодиодные индикаторы

уровня заряда аккумулятора

18. Зажимы крепления аккумулятора

20. Кнопка подключения/

индикатор состояния подключения

(для подсоединения аксессуаров)

22. Удлиненная крышка для

MAVIC™ 2 Enterprise Advanced от DJI™ оснащен всенаправленными системами обзора и инфракрасными датчиками*, а также полностью стабилизированной 3-осевой камерой с тепловизионной камерой и оптической камерой, благодаря которым можно получать инфракрасные и визуальные изображения одновременно. Благодаря технологии сканера препятствий DJI пользователи могут запечатлеть сложные кадры в полете, в то время как AirSense информирует их об окружающем воздушном пространстве, а защита паролем обеспечивает безопасность доступа к дрону и всем данным. Mavic 2 Enterprise Advanced поддерживает цифровой зум с увеличением до 32 раз и оснащен инфракрасной термальной матрицей, позволяющей снимать плавные кадры с намного более высоким разрешением, а также более чувствительным оптическим датчиком. Максимальная скорость полета дрона составляет 72 км/ч, а максимальное время полета** — 31 минуту.RU

Пульт DJI Smart Controller DJI Smart Controller – пульт дистанционного управления с встроенной технологией передачи сигнала на дальние расстояния DJI OCUSYNC 2.0. Максимальное значение передачи сигнала HD с камеры летательного аппарата составляет 10 км. Интеллектуальный пульт позволяет управлять летательным аппаратом и стабилизатором. Он оснащен настраиваемыми кнопками, встроенным 5,5-дюймовым высокоярким дисплеем а также такими функциями как Bluetooth и спутниковые системы позиционирования. Также поддерживается подключение к интернету через Wi-Fi. Максимальное время работы интеллектуального пульта составляет 2.5 часа*.

• Пульт управления способен передавать сигнал на максимальное расстояние по стандарту FCC при соблюдении следующих условий: открытая местность без электро-магнитных помех, дрон летит на высоте 120 метров. Максимальное время работы измерено в лабораторных условиях. Данное значение приведено исключительно в справочных целях.1. Антенны2. Кнопка «Назад» / «Функция»3. Джойстики 4. Кнопка возврата домой (RTH)5. Кнопка остановки полета6. Переключатель режимов полета7. Светодиодный индикатор состояния8. Светодиодные индикаторы уровня заряда аккумулятора9. Кнопка 5D10. Кнопка питания11. Кнопка подтверждения / настраиваемая кнопка C312. Сенсорный экран13. Порт USB-C14. Микрофон15. Колесико наклона камеры16. Кнопка записи17. Порт HDMI18. Слот для карты памяти microSD19. Порт USB-A20. Кнопка фокусировки / Кнопка спуска затвора21. Регулятор диафрагмы/затвора

22. Вентиляционное отверстие23. Слот для хранения джойстиков24. Настраиваемая кнопка C225. Динамик26. Настраиваемая кнопка C127. ВоздухозаборникRU

Снимите чехол стабилизатора с

Разложите задние лучи. Разложенное

Всегда раскладывайте сначала передние лучи, затем — задние. Все лучи и пропеллеры должны находиться в разложенном состоянии перед взлетом. Нажмите на пропеллеры и поверните их до щелчка. Соблюдайте цветовую кодировку пропеллеров и электродвигателей. С маркировкой Без маркировки

3. Зарядка аккумуляторов

Используйте предоставленное в комплекте зарядное устройство, чтобы полностью зарядить аккумулятор Intelligent Flight Battery перед первым использованием. Снимите аккумулятор Intelligent Flight Battery Используйте фирменное зарядное устройство USB на 24 Вт для зарядки интеллектуального пульта. Если фирменное зарядное устройство недоступно, рекомендуется использовать зарядное устройство USB, соответствующее стандарту FCC/CE, 12В/2А. Время зарядки: ~1 час 30 минут Время зарядки: ~2 часа Зарядное устройство Кабель USB-C

электросети 100–240 В Зарядное устройство USB на 24 ВтRU

Установите аккумулятор в летательный аппарат и включите его. Если температура аккумулятора опустится ниже +6°C, он начнет нагреваться до достижения температуры +8...+10°C. Подробности см. в руководстве пользователя.

Проверьте уровень заряда аккумуляторов и включите/выключите питание Нажмите один раз для проверки уровня заряда аккумулятора. Нажмите один раз, затем нажмите и удерживайте для включения/выключения. Нажмите один раз для проверки уровня заряда аккумулятора на ЖК-экране. Нажмите один раз, затем нажмите и удерживайте для включения/выключения пульта дистанционного управления.

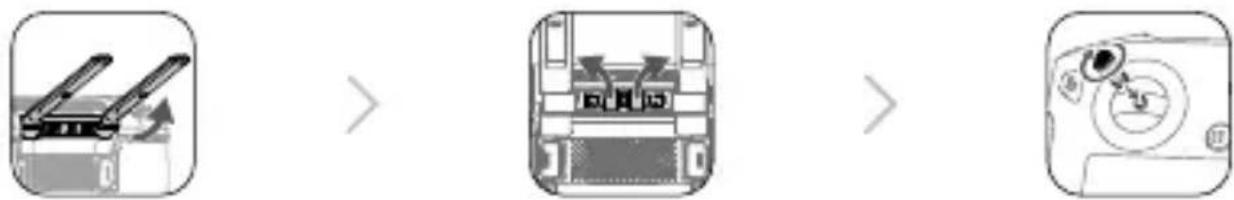

4. Подготовка пульта дистанционного управления к работе

Поднимите антенны Поверните, чтобы установить джойстики Снимите джойстики Оптимальная дальность передачи сигнала указана выше. Убедитесь, что антенны направлены на летательный аппарат. Соединение между интеллектуальным пультом и дроном будет считаться оптимальным, когда угол между антеннами и задней панелью пульта составляет 80°...180°. Убедитесь, что джойстики надежно закреплены. Если приложение DJI Pilot выдает предупреждение о том, что сигнал слабый, необходимо поменять положение антенн для достижения оптимального значения дальности передачи

Плавно сдвиньте левый джойстик вверх

Смещайте левый джойстик вниз (плавно), пока дрон не коснется поверхности. Для выключения двигателей удерживайте джойстик в нижнем положении в течение нескольких секунд. Перед взлетом убедитесь, что в строке состояния дрона в приложении DJI Pilot показано Ready to Go (Полет разрешен). Положение джойстиков для включения/ выключения электродвигателей Ручной взлет / посадка Выключайте моторы во время полета только в экстренных ситуациях, в которых это может быть необходимо для предотвращения травм и опасных ситуаций. Способ выключения мотора может быть задан в приложении DJI Pilot.

5. Подготовка к взлету

Включите пульт дистанционного

Включите дрон Запустите DJI Pilot Для активации летательного аппарата и интеллектуального пульта используйте учетную запись DJI. Необходимо подключение к интернету. Перед активацией летательного аппарата в приложении DJI Pilot включите интеллектуальный пульт и следуйте пошаговой инструкции. Установите пароль для дрона в приложении DJI Pilot, чтобы обеспечить защиту доступа данных.RU

Эксплуатация пульта дистанционного управления Левый джойстик

Поворот налевоПоворот направо Правый джойстик

Назад ВлевоВправо Режим 2 является режимом управления по умолчанию. Левый джойстик используется для управления высотой и поворотом дрона, правый — для управления движением вперед, назад, влево и вправо. Колесико стабилизатора управляет наклоном камеры. Перед взлетом всегда устанавливайте подходящую высоту для возврата домой. При возврате в исходную точку дрон необходимо направлять с помощью джойстиков. Нажмите на кнопку остановки режима полета для аварийного торможения во время полета.

M2E Сигнальный огонь M2E Прожектор Модуль RTK M2EA (не входит в комплект) M2E ДинамикRU

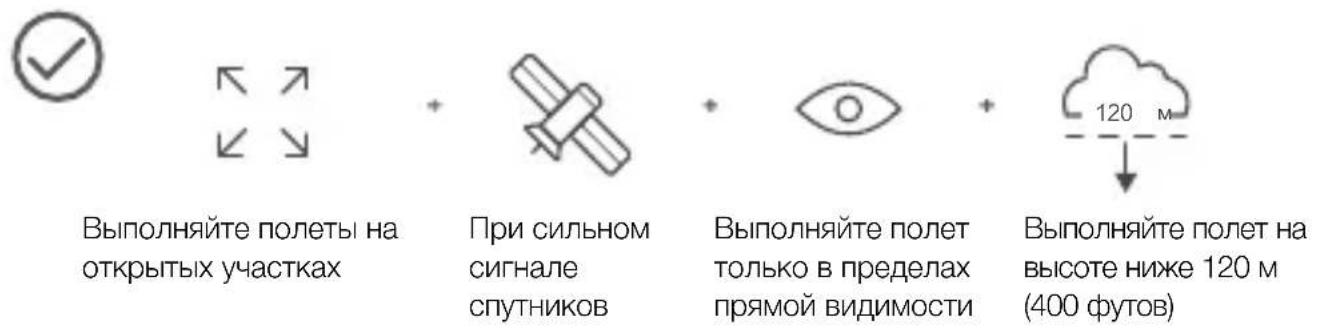

120м ≥10 м/с Выполняйте полеты на открытых участках При сильном

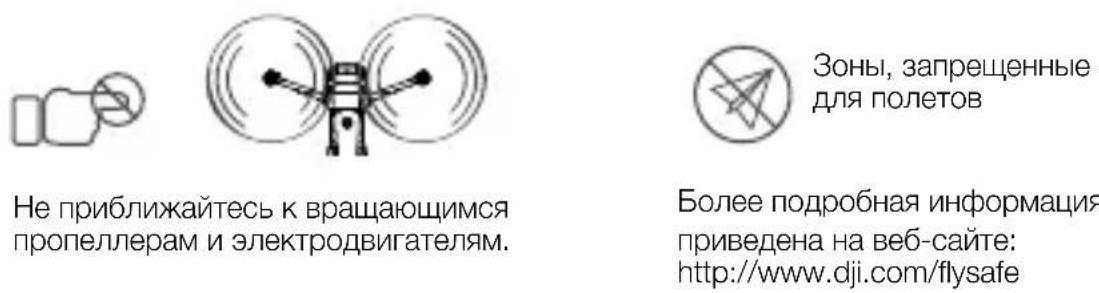

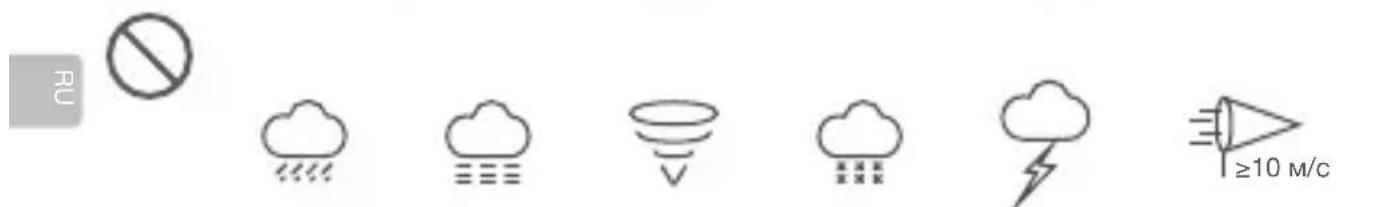

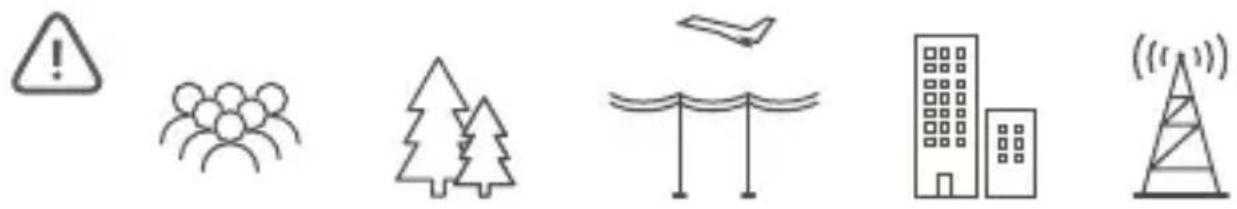

Выполняйте полет только в пределах прямой видимости Выполняйте полет на высоте ниже 120 м (400 футов) Следует избегать полетов над или в непосредственной близости от препятствий, скоплений людей, высоковольтных линий электропередачи, деревьев и водоемов. ЗАПРЕЩАЕТСЯ выполнять полеты близко от таких источников сильного электромагнитного поля, как линии электропередачи и базовые станции, т.к. они могут влиять на работу встроенного компаса. ЗАПРЕЩАЕТСЯ использовать дрон в неблагоприятных погодных условиях, таких как дождь, снег, туман и при скорости ветра более 10 м/с или 22 миль/ч. Зоны, запрещенные для полетов Не приближайтесь к вращающимся пропеллерам и электродвигателям. Более подробная информация приведена на веб-сайте: http://www.dji.com/flysafe

7. Соблюдайте правила безопасности полетов

Для обеспечения своей безопасности и безопасности окружающих важно понимать основные принципы полета. Для получения дополнительной информации обратитесь к отказу от ответственности и руководству по технике безопасности .RU

Технические характеристики

Взлетная масса 909 г Макс. скорость 72 км/ч (режим S) (на уровне моря в штиль) Макс. высота полета над уровнем моря 6000 м Диапазон рабочих температур −10…40 °C Спутниковые системы позиционирования GPS + ГЛОНАСС Диапазон рабочих частот 2,4–2,4835 ГГц Мощность передатчика

2,4 ГГц FCC: ≤ 26 дБм; CE/MIC: ≤20 дБм; SRRC: ≤ 20 дБм Объем внутренней памяти 24 Гбайта Стабилизатор Рабочий диапазон углов

Наклон: −90°…30° Тепловизионная камера Матрица Микроболометр на оксиде ванадия (VOx) Фокусное расстояние

Около 9 мм Эквивалент: около 38 мм Разрешение матрицы 640 × 512 при 30 Гц Цифровой зум 16× Шаг пикселя 12 мкм Спектральный диапазон 8–14 мкм Фото R-JPEG Видео MP4 Метод измерения температуры Точечный замер, измерение площади FFC Авто/вручную Оптическая камера Матрица CMOS 1/2 дюйма, число эффективных пикселей: 48 млн Объектив Угол обзора: около 84° Эквивалент: 24 мм Диафрагма: f/2,8 Фокус: от 1 м до ∞ Диапазон ISO Видео: 100–12800 (авто) Фото: 100–1600 (авто) Макс. размер изображения 8000 × 6000 Режимы фотосъемки Покадровая Интервальная: (2/3/5/7/10/15/20/30/60 с) Пано: сферическая панорама Режимы видеосъемки 3840 × 2160 со скоростью 30 кадров/с 1920 × 1080 со скоростью 30 кадров/с Фото JPEG Видео MP4RU

Пульт Smart Controller Диапазон рабочих частот 2,400–2,483 ГГц Макс. дальность передачи сигнала (при отсутствии препятствий и помех) FCC: 10 км; CE: 6 км; SRRC: 6 км; MIC: 6 км Мощность передатчика (ЭИИМ) 2,4 ГГц FCC: ≤ 25,5 дБм; CE/MIC: ≤ 18,5 дБм; SRRC: ≤ 19 дБм Объем памяти ПЗУ 16 Гбайт + по индивидуальному заказу (карта памяти microSD) Аккумулятор 5000 мА·ч при 7,2 В Диапазон рабочих температур −20…40 °C Время зарядки 2 ч (с помощью зарядного устройства USB при 12 В / 2 А) Время работы аккумулятора 2,5 часа Зарядное устройство USB мощностью 24 Вт Вход: 100–240 В, 50–60 Гц, макс. 0,8 A Выход: 3,6–8 В 3,0 A / 12 В 2,0 A Аккумулятор Intelligent Flight Battery Емкость 3850 мА·ч Напряжение 17,6 В (макс.) 15,4 В (обычное) Тип аккумулятора Литий-полимерный Энергия 59,29 Вт·ч Масса нетто Около 297 г Диапазон температур зарядки 5…40 °C Способ нагревания Вручную/авто Диапазон температуры

−20…6 °C Время нагревания 500 с (макс.) Мощность нагревания 55 Вт (макс.) Зарядное устройство аккумулятора Intelligent Flight Battery Вход 100–240 В, 50–60 Гц, 1,8 А Выход Главный: 17,6 В 3,41 A или 17,0 В 3,53 A USB: 5 В 2 A Номинальная мощность 60 Вт Дополнительную информацию можно найти в руководстве пользователя: www.dji.com/mavic-2-enterprice-advanced

Эта отметка означает, что содержание может быть изменено без предварительного уведомления. MAVIC является товарным знаком компании DJI. © 2021 DJI Все права защищены. Напечатано в Китае.4GCDMURM03TY Contact DJI SUPPORT via Facebook Messenger
