MANUALE UTENTE Mavic 2 Enterprise Advanced DJI

Guida di avvio rapido

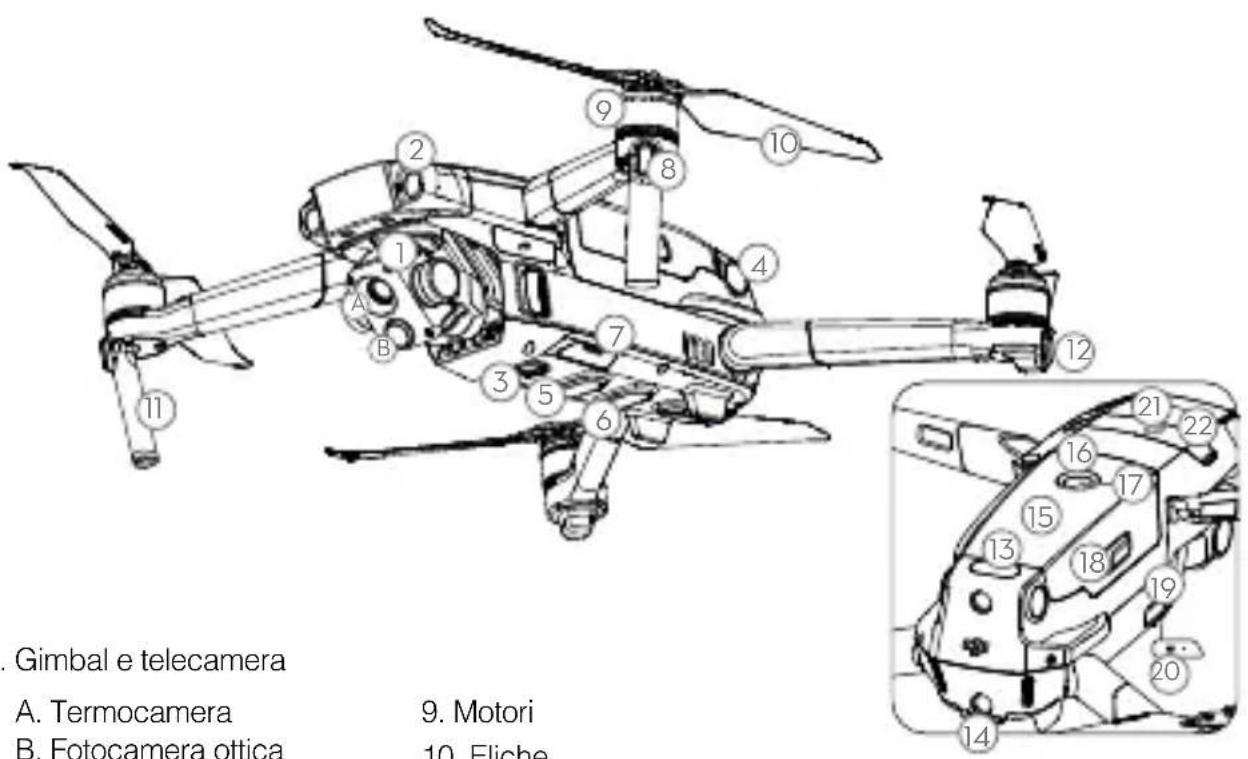

2. Sistema visivo in avanti

3. Sistema visivo verso il basso

4. Sistema visivo laterale

5. Sistema di rilevamento a

infrarossi verso il basso

6. Luce ausiliaria sulla parte

7. Slot per scheda micro-SD

• I sistemi visivi e i sistemi di rilevamento a infrarossi vengono inuenzati dalle condizioni circostanti. Per ulteriori informazioni, leggere la Dichiarazione di non responsabilità e le Linee guida sulla sicurezza e il Manuale utente. http://www.dji.com/mavic-2-enterpise-advanced** Il tempo massimo di volo è stato testato in assenza di vento e a una velocità costante di 25 km/h (15,5 mph). Questo valore viene fornito soltanto come riferimento.

12. Indicatore di stato del velivolo

13. Sistema di rilevamento a

infrarossi verso l'alto

14. Sistema visivo all'indietro

15. Batteria di volo intelligente

16. LED di livello di carica della

17. Pulsante di accensione

18. Fermi della batteria

20. Pulsante di collegamento/

Indicatore di stato del collegamento

21. Porta per gli accessori (per

collegare gli accessori)

22. Coperchio della porta per

gli accessori Aeromobile DJI

2 Enterprise Advanced è dotato di sistemi di visione omnidirezionale e di rilevamento a infrarossi*, oltre a una fotocamera completamente stabilizzata a 3 assi con termocamera e telecamera visiva, per l’acquisizione simultanea di immagini sia a infrarossi sia visive. La tecnologia di rilevamento ostacoli di DJI assiste i piloti nel volo e nell’acquisizione di immagini complesse, mentre il sistema AirSense offre consapevolezza dello spazio aereo circostante e la password di protezione garantisce un accesso sicuro all’aeromobile e ai suoi dati. Mavic 2 Enterprise Advanced dispone di zoom digitale no a 32× e ospita un sensore di immagini termiche più sensibile dalla risoluzione signicativamente più elevata, così come più elevato è il numero di pixel del sensore visivo. L’aeromobile può raggiungere una velocità di volo massima di 72 km/h e un’autonomia** di 31 minuti di volo.IT

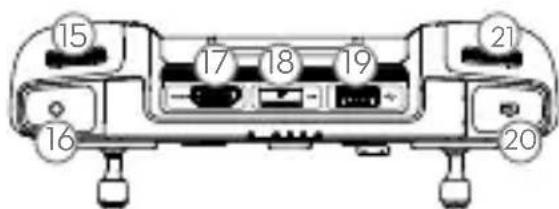

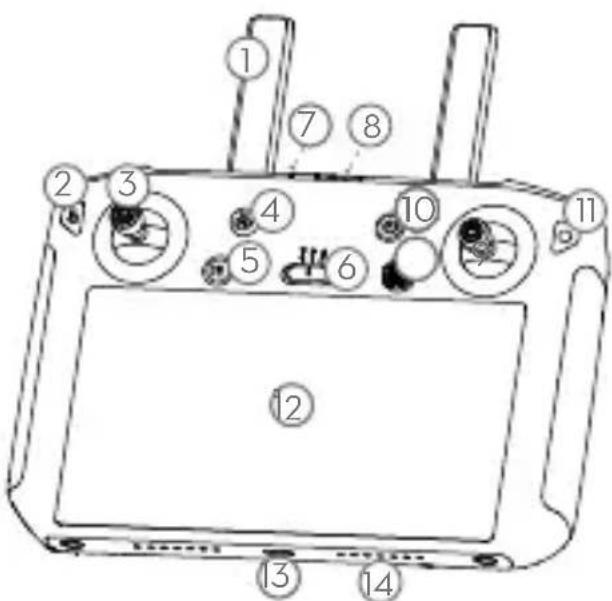

Radiocomando DJI Smart Il radiocomando DJI Smart è stato integrato con OCUSYNC 2.0, la tecnologia di trasmissione a distanza che opera fino a un raggio di 10 km e trasmette immagini dal vivo in HD dalla fotocamera del velivolo. Il radiocomando DJI Smart offre l’utilizzo di diversi comandi per il velivolo e il gimbal, oltre a una serie di pulsanti personalizzabili, e presenta uno schermo 5,5’’ ad alta luminosità dotato di diverse funzionalità, come Bluetooth e GNSS. Supporta, inoltre, la connessione a internet tramite Wi-Fi. Il radiocomando DJI Smart ha un’autonomia operativa di 2.5 ore*.* Il radiocomando DJI Smart può raggiungere la sua massima distanza di trasmissione (a norma FCC) in aree aperte senza interferenze elettromagnetiche e a un’altitudine di circa 120 metri. Il runtime massimo è testato in ambiente di laboratorio. Questo valore viene fornito soltanto come riferimento.1. Antenne2. Tasto Indietro/Tasto Funzione3. Stick di controllo 4. Tasto RTH5. Tasto di pausa del volo6. Tasto selezione della modalità di volo7. LED di stato8. LED di carica della batteria9. Tasto 5D10. Tasto di accensione11. Tasto Conferma / Tasto personalizzabile C312. Schermo touch13. Porta USB-C14. Microfono15. Tasto di controllo del gimbal16. Tasto di registrazione17. Porta HDMI18. Slot per scheda microSD19. Porta USB-A20. Tasto di messa a fuoco / otturatore21. Rotella di regolazione dell’apertura/otturatore

2. Preparazione del velivolo

Rimuovere la protezione del gimbal dalla telecamera. Dispiegare i bracci anteriori. Dispiegare i bracci posteriori. Dispiegato Dispiegare i bracci e le eliche anteriori prima di quelli posteriori. Tutti i bracci e le eliche devono essere dispiegati prima del decollo. Premere le eliche verso il basso e ruotarle no allo scatto. Far corrispondere le eliche ai motori Contrassegnato Non contrassegnato

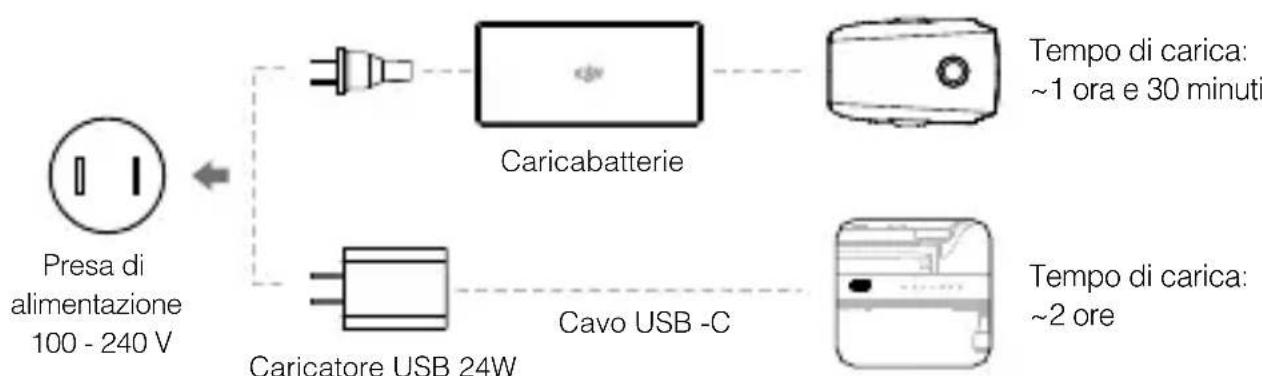

Utilizzare il caricabatterie in dotazione per caricare completamente la batteria di volo intelligente prima di utilizzarla per la prima volta. Rimuovere la batteria di volo intelligente Si raccomanda di usare il caricatore USB 24W ufciale per ricaricare il radiocomando DJI Smart. Qualora un caricatore USB 24W non fosse disponibile, si consiglia di usare un caricabatterie USB da 12V/2A certicato FCC/CE. Tempo di carica: ~1 ora e 30 minuti Tempo di carica: ~2 ore Caricatore USB 24W Caricabatterie Cavo USB -C Presa di alimentazione

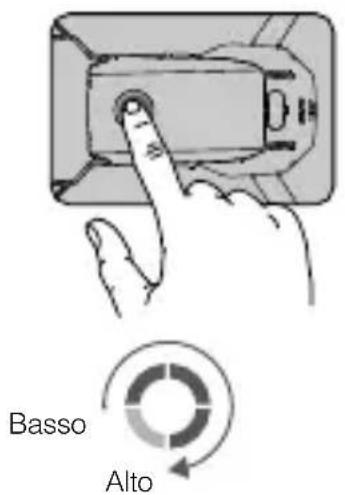

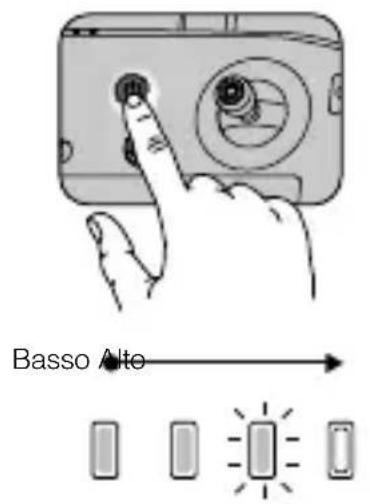

Installa la batteria sul velivolo e accendila. Se la temperatura della batteria si abbassa sotto i 6°C, questa inizierà a riscaldarsi automaticamente per mantenere una temperatura tra 8 e 10°C. Consultare il manuale d’uso per maggiori informazioni. Basso Alto Controllo dei livelli della batteria e accensione/spegnimento Premere una volta per vericare il livello di carica della batteria. Premere e tenere premuto per accendere/ spegnere. Premere una volta per vericare il livello di carica della batteria sullo schermo LCD. Premere una volta, quindi premere e tenere premuto per accendere/spegnere il dispositivo di controllo remoto. Basso Alto

4. Preparazione del dispositivo di controllo remoto

Sollevare le antenne Ruotare gli stick per ssarli Rimuovere gli stick The optimal transmission range is shown above. Ensure the antennas are facing towards the aircraft. When the angle between the antennas and the back of the Smart Controller is 80° or 180°, the connection between the Smart Controller and the aircraft can reach its optimal performance. Accertarsi che le levette di comando siano montate saldamente. Durante il reale funzionamento, l'app DJI Pilot si attiverà per avvertire che il segnale di trasmissione è debole, e sarà necessario regolare le antenne per garantire che il velivolo torni all'interno del campo di trasmissione ottimale. 80° 80°IT

Ready to Go (GPS) OPPURE Portare la levetta sinistra (lentamente) verso l'alto per il decollo Portare la levetta sinistra (lentamente) verso il basso nché non si tocca il suolo Tenere premuto alcuni secondi per arrestare i motori Prima del decollo, assicurarsi che la barra di stato del velivolo nell'app DJI Pilot indichi "Ready to Go". Combinazione di comandi da levette per avviare/arrestare i motori. Decollo e atterraggio manuali Arrestare i motori durante il volo solo in situazioni di emergenza e allo scopo di ridurre il rischio di danni o lesioni. L’opzione di blocco dei motori è disponibile tra le impostazioni di DJI Pilot.

5. Preparazione al decollo

Accendere il dispositivo di controllo remoto Accendere il velivolo Lanciare l'app DJI Pilot Usare un account DJI per attivare il velivolo e il radiocomando DJI Smart. L’attivazione richiede una connessione a internet. Prima di attivare il velivolo in DJI Pilot, accendere il radiocomando DJI Smart e seguire le istruzioni per l’attivazione. Internet Impostare una password per il velivolo nell’app DJI Pilot, per assicurare un accesso sicuro e proteggere i vostri dati durante il volo.IT

Funzionamento del dispositivo di controllo remoto Levetta sinistra

Giù Rotazione a sinistraRotazione a destra Levetta destra In avantiIndietro A sinistraA destra La modalità predenita di controllo di volo è "Mode 2". La levetta sinistra controlla l'altitudine e la direzione del velivolo, mentre la levetta destra ne controlla i movimenti in avanti, all'indietro, a sinistra e a destra. Il quadrante del gimbal controlla l'inclinazione della telecamera. Impostare sempre un'altitudine RTH adeguata prima del decollo. Quando il velivolo sta tornando al punto iniziale, è consigliabile guidarlo con le levette di comando. Premere il volo il pulsante Flight Pause per la frenata di emergenza durante il volo.

Accessori modulari Lampeggiante M2E Riettore M2E Modulo RTK M2EA (non inclusa nella confezione) Altoparlante M2EIT

120m ≥10 m/s Volare in zone aperte Segnale GPS forte Mantenere la linea di visione Volare a un'altitudine inferiore a 120 m (400 piedi) Evitare di volare al di sopra o in prossimità di ostacoli, folle, linee elettriche ad alta tensione, alberi e specchi d'acqua. NON utilizzare il velivolo in prossimità di intense sorgenti elettromagnetiche quali linee elettriche e stazioni di base, in quanto tali sorgenti possono influenzare la bussola di bordo. NON utilizzare il velivolo in condizioni meteorologiche avverse come pioggia, neve, nebbia e venti con velocità superiore a 10 m/s (22 mph). Zona interdetta al volo Mantenere la distanza dalle eliche rotanti e dai motori. Per saperne di più: http://www.dji.com/flysafe

Per la sicurezza propria e delle altre persone presenti nelle vicinanze, è importante comprendere le linee guida di base del volo. Ricordare di leggere le Limitazioni di responsabilità e le direttive sulla sicurezza .IT

Speciche tecniche Aeromobile Peso al decollo 909 g Velocità massima 72 km/h (modalità S) (vicino al livello del mare, senza vento) Quota massima di tangenza sopra il livello del mare

FCC: ≤26 dBm; CE: ≤14 dBm; SRRC: ≤26 dBm Memoria interna 24 GB Stabilizzatore Distanza controllabile Inclinazione: da -90° a 30° Termocamera Sensore Microbolometro VOx non rareddato Lunghezza focale obiettivo ca. 9 mm Equivalente: ca. 38 mm Risoluzione del sensore 640×512 a 30 Hz Zoom digitale 16× Interasse 12 μm Banda spettrale 8 -14 μm Foto R-JPEG Video MP4 Metodo di misurazione della temperatura Misurazione parziale, misurazione area FFC Automatico/Manuale Telecamera visiva Sensore 1/2” CMOS, pixel eettivi: 48 M Obiettivo FOV: ca. 84° Equivalente: 24 mm Apertura: f/2,8 Messa a fuoco: da 1 m a ∞ Intervallo ISO Video: 100 - 12800 (automatico) Foto: 100 - 1600 (automatico) Dimensione massima dell’immagine 8000×6000 Modalità fotograche Scatto singolo Intervallo (2/3/5/7/10/15/20/30/60 s) Pano: panorami sferici Modalità di registrazione video 3840×2160 a 30 fps 1920×1080 a 30 fpsIT

FCC: ≤25,5 dBm; CE: ≤12,5 dBm; SRRC: ≤18,5 dBm Capacità di memoria ROM 16 GB + scalabile (scheda microSD) Batteria 5000 mAh a 7,2 V Intervallo di temperatura operativa tra -20°C e 40°C Tempo di ricarica 2 ore (con caricabatterie USB a 12V/2A) Durata della batteria 2,5 ore Caricabatterie USB 24W Ingresso: 100 - 240 V, 50 - 60 Hz, max. 0,8 A Uscita: 3,6 - 8 V 3,0A/12V 2,0 A Batteria di volo intelligente Capacità 3850 mAh Tensione 17,6 V (max) 15,4 V (tipico) Modello di batteria LiPo Energia 59,29 Wh Peso netto ca. 297 g Temperatura di ricarica Da 5°C a 40°C Metodo di riscaldamento Automatico/Manuale Intervallo di temperatura di riscaldamento Tra -20°C e 6°C Tempo di riscaldamento 500 s (max) Potenza riscaldante 55 W (max) Caricatore della batteria di volo intelligente Ingresso 100 - 240 V, 50 - 60 Hz, 1,8 A Uscita Primaria: 17,6 V 3,41 A o 17,0 V 3,53 A

Potenza nominale 60 W Per ulteriori informazioni, consultare il Manuale utente: www.dji.com/mavic-2-enterprice-advanced

Questi contenuti sono soggetti a modiche senza preavviso. MAVIC è un marchio registrato di DJI. Copyright © 2021 DJI Tutti i diritti riservati. Stampato in Cina.NL
