MODE D'EMPLOI Mavic 2 Enterprise Advanced DJI

Guide de démarrage rapide

1. Nacelle et caméra

A. Caméra thermique B. Caméra optique

2. Système optique avant

3. Système optique inférieur

4. Système optique latéral

5. Système de détection infrarouge

7. Logement de la carte microSD

• Les systèmes infrarouge et de vision sont inuencés par les conditions environnantes. Pour plus d'informations, veuillez lire la Clause d’exclusion de responsabilité et les consignes de sécurité ainsi que le guide d'utilisateurs. http://www.dji.com/mavic-2-enterpise-advanced ** Le temps de vol maximum a été testé en l'absence de vent, à une vitesse constante de 25 km/h (15,5 mph). Cette valeur est fournie à titre indicatif uniquement.

12. Voyant d'état de l'appareil

13. Système de détection

infrarouge vers le haut

14. Système optique arrière

15. Batterie de Vol Intelligente

16. Indicateurs de niveau de

17. Bouton d'alimentation

20. Bouton d'appairage/voyant

21. Port d’extension (pour

connecter les accessoires)

22. Couvercle port d’extension

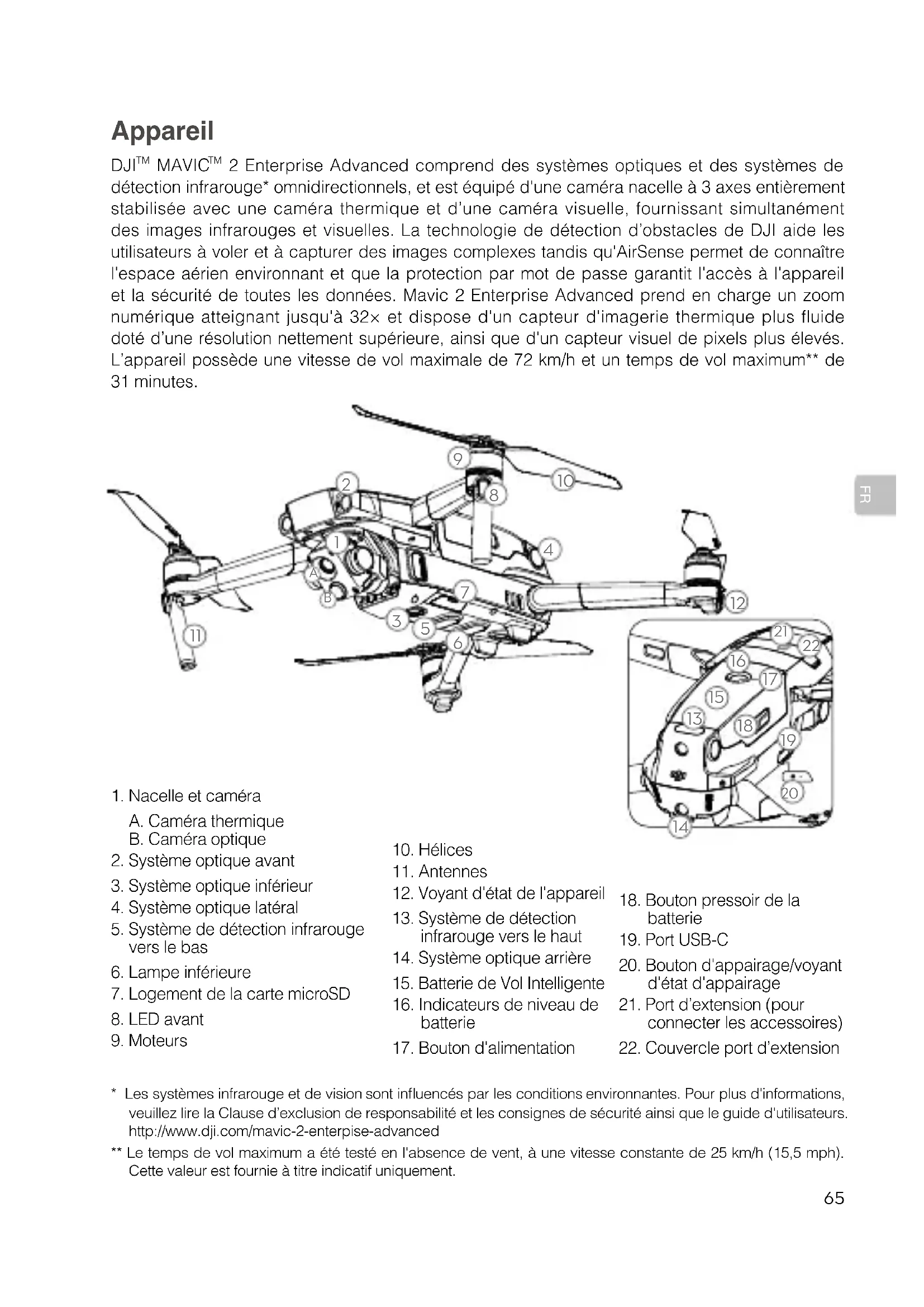

2 Enterprise Advanced comprend des systèmes optiques et des systèmes de détection infrarouge* omnidirectionnels, et est équipé d'une caméra nacelle à 3 axes entièrement stabilisée avec une caméra thermique et d’une caméra visuelle, fournissant simultanément des images infrarouges et visuelles. La technologie de détection d’obstacles de DJI aide les utilisateurs à voler et à capturer des images complexes tandis qu'AirSense permet de connaître l'espace aérien environnant et que la protection par mot de passe garantit l'accès à l'appareil et la sécurité de toutes les données. Mavic 2 Enterprise Advanced prend en charge un zoom numérique atteignant jusqu'à 32× et dispose d'un capteur d'imagerie thermique plus fluide doté d’une résolution nettement supérieure, ainsi que d'un capteur visuel de pixels plus élevés. L’appareil possède une vitesse de vol maximale de 72 km/h et un temps de vol maximum** de 31 minutes.FR

Radiocommande Smart Controller de DJI La DJI Smart Controller est une radiocommande conçue avec la technologie de transmission longue portée OCUSYNC 2.0 de DJI, offrant une portée de transmission maximale de 10 km et des images HD en direct depuis la caméra de l’appareil. La Smart Controller intègre un certain nombre de commandes de drone et de nacelle ainsi que des boutons personnalisables. La radiocommande intelligente possède également un écran intégré de 5,5 pouces à haute luminosité avec de multiples fonctions telles que Bluetooth et GNSS. Elle peut être connectée à Internet via Wi-Fi. La radiocommande dispose d’une autonomie de fonctionnement maximale de 2.5 heures*.* La Smart Controller est capable d'atteindre sa distance de transmission maximale (FCC) dans un espace dégagé sans interférence électromagnétique, à une altitude d'environ 120 m.. Le temps d'exécution maximum a été testé dans un environnement de laboratoire. Cette valeur est fournie à titre indicatif uniquement.1. Antennes2. Bouton Retour/Bouton Fonction3. Joysticks 4. Bouton RTH5. Bouton de mise en pause du vol6. Bouton de mode de vol7. Voyant LED8. Indicateurs de niveau de batterie9. Bouton 5D10. Bouton d’alimentation11. Bouton de conrmation/ Bouton personnalisable C312. Écran tactile13. Port USB-C14. Microphone15. Molette pour nacelle16. Bouton d’enregistrement17. Port HDMI18. Logement de la carte microSD19. Port USB-A20. Bouton de mise au point/de l’obturateur21. Bouton de réglage de l’ouverture ou l’obturateur

22. Ventilation23. Emplacement de rangement des joysticks24. Bouton personnalisable C225. Haut-parleur26. Bouton personnalisable C127. Entrée d’airFR

1. Préparation de l'appareil

Retirez le cache de la nacelle de la caméra. Dépliez les bras avant. Dépliez les bras arrière. Déplié Dépliez les bras avant et les hélices avant ceux situés à l'arrière. Tous les bras et les hélices doivent être dépliés avant le décollage. Appuyez sur les hélices vers le bas et faites-les tourner jusqu'à ce qu'elles se mettent en place. Associez les hélices aux moteurs correspondants. Marqué Non marqué

2. Chargement des batteries

Chargez entièrement la Batterie de Vol Intelligente à l'aide du chargeur fourni avant la première utilisation. Retirez la Batterie de Vol Intelligente Veuillez utiliser l’adaptateur secteur USB ofciel de 24 W pour charger la Smart Controller. Si un adaptateur secteur USB standard de 24 W n’est pas disponible, il est recommandé d’utiliser un adaptateur secteur certié FCC/CE de 12V/2A. Temps de charge : environ 1 heure et 30 minutes Temps de charge : environ 2 heures Adaptateur secteur USB 24 W Chargeur de batterie CâbleUSB-C Prise de courant 100 à 240 VFR

Installez la batterie dans l’appareil et mettez-le sous tension. Une fois que la température de la batterie est inférieure à 6°C, elle se réchauffe automatiquement pour maintenir une température entre 8 et 10°C. Reportez-vous au guide d’utilisateur pour plus de détails. Faible Élevé Vérication des niveaux de batterie et mise sous/hors tension Appuyez une fois pour vérier le niveau de la batterie. Appuyez, puis maintenez enfoncé pour allumer/éteindre. Appuyez une fois pour vérier le niveau de batterie sur l'écran LCD. Appuyez une fois, puis maintenez enfoncé pour allumer/éteindre la radiocommande. Faible Élevé

3. Préparation de la radiocommande

Levez les antennes Tournez pour installer les joysticks Retirez les joysticks La portée de transmission optimale est indiquée ci-dessus. Vérifiez que les antennes sont tournées vers l’appareil. Un angle de 80° ou 180° entre les antennes et l’arrière de la Smart Con- troller assure une connexion optimale entre l’appareil et la Smart Controller. Assurez-vous que les manches de contrôle sont bien en place. En fonctionnement réel, l’application DJI Pilot vous avertira si le signal de transmission devient faible. Dans ce cas, ajustez les antennes pour retrouver la portée de transmission optimale. 80° 80°FR

Relevez lentement le manche gauche pour décoller. Abaissez lentement le manche gauche jusqu'à ce que l'appareil touche le sol. Maintenez la position pendant quelques secondes pour couper les moteurs. Avant de procéder au décollage, vériez dans DJI Pilot que la mention « Ready to Go » s'afche dans la barre d'état de l'appareil. Commande de manche combinée pour démarrer/couper les moteurs Décollage/atterrissage manuel Coupez les moteurs en plein vol uniquement s'il s'agit d'un cas d'urgence dans lequel cette action peut réduire le risque de dommage ou de blessure. La méthode pour arrêter les moteurs peut être dénies dans DJI Pilot.

4. Préparation au décollage

Mettez la radiocommande sous tension Mettez l'appareil sous tension Lancez DJI Pilot Utilisez un compte DJI pour activer l’appareil et la Smart Controller. L'activation nécessite une connexion à Internet. Avant d'activer l’appareil sur DJI Pilot, allumez la Smart Controller et suivez les instructions d’activation. Internet Dénissez un mot de passe pour le drone dans l'application DJI Pilot an de sécuriser l'accès et de protéger vos données embarquées.FR

Fonctionnement de la radiocommande Manche gauche Haut Bas Tourner à gaucheTourner à droite Manche droit AvantArrière GaucheDroite Le contrôle de vol par défaut est connu sous le nom de Mode 2. Le manche gauche agit sur l'altitude et l'orientation de l'appareil, tandis que le manche droit contrôle ses mouvements vers l'avant, l'arrière, la gauche et la droite. La molette de la nacelle contrôle l'inclinaison de la caméra. Dénissez toujours une altitude RTH appropriée avant le décollage. Lorsque l'appareil retourne au point de départ, guidez-le avec les manches de contrôle. Appuyez sur le bouton Pause de la fonction Vol pour effectuer un freinage d'urgence en plein vol.

Accessoires modulaires Phare M2E Projecteur M2E Module RTK pour M2EA (non fournie) Haut-parleur M2EFR

120 m ≥ 10m/s Faire voler l'appareil dans des espaces ouverts Signal GPS fort Garder l'appareil en vue Voler à moins de 120 m d'altitude (400pieds) Évitez de faire voler l'appareil au-dessus ou à proximité d'obstacles, de rassemblements de personnes, de lignes électriques à haute tension, d'arbres ou d'étendues d'eau. Ne faites PAS voler l'appareil à proximité de sources électromagnétiques puissantes, telles que des lignes électriques ou des antennes relais. Celles-ci risquent en effet d'affecter le compas intégré. N'utilisez PAS l'appareil dans de mauvaises conditions météorologiques (pluie, neige, brouillard, rafales dont la vitesse dépasse 10m/s ou 35km/h [22mph], etc.). Zone d'exclusion aérienne Tenez-vous à distance des hélices et des moteurs en rotation. Pour en savoir plus, rendez-vous sur le site: http://www.dji.com/flysafe

6. Voler en toute sécurité

Il est important que vous compreniez les consignes de vol fondamentales afin d'assurer votre sécurité et celle de votre entourage. N'oubliez pas de lire la Clause d'exclusion de responsabilité et les consignes de sécurité .FR

Caractéristiques techniques Appareil Poids au décollage 909 g Vitesse max. 72 km/h (Mode S, proche du niveau de la mer, sans vent) Plafond pratique max. au-dessus du niveau de la mer 6 000 m Plage de températures de fonctionnement de -10° à 40 °C (14° à 104 °F)

Fréquence de fonctionnement 2,4 à 2,4835 GHz ; 5,725 à 5,850 GHz Puissance d’émission (EIRP) 2,4 GHz FCC: ≤26 dBm; CE/MIC: ≤20 dBm; SRRC: ≤20 dBm 5,8 GHz FCC : ≤26 dBm ; CE : ≤14 dBm ; SRRC : ≤26 dBm Stockage interne 24 Go Nacelle Plage réglable Inclinaison : -90° à 30° Caméra thermique Capteur Microbolomètre VOx non refroidi Distance focale de l’objectif Env. 9 mm Équivalent : Env. 38 mm Résolution du capteur 640 × 512 à 30 Hz Zoom numérique 16× Pas de pixel 12 μm Bande spectrale 8 à 14 μm Photo R-JPEG Vidéo MP4 Méthode de mesure de la température Mesure spot, mesure de zones FFC Auto/Manuel Caméra visuelle Capteur CMOS 1/2 po, Pixels eectifs : 48 millions Objectif FOV : env. 84° Équivalent : 24 mm Ouverture : f/2,8 Mise au point : 1 m à ∞ Gamme ISO Vidéo : 100 à 12 800 (auto) Photo : 100 à 1 600 (auto) Taille d’image maximale 8 000 × 6 000 Modes de photographie xe Prise de vue unique Intervalle (2/3/5/7/10/15/20/30/60 s) Pano : panorama sphérique Modes d’enregistrement vidéo 3 840 × 2 160 à 30 ips 1 920 × 1 080 à 30 ips Photo JPEGFR

Vidéo MP4 Smart Controller Fréquence de fonctionnement 2,400 à 2,4833 GHz ; 5,725 à 5,850 GHz Distance de transmission max. (sans obstacle ni interférence) FCC : 10 km ; CE : 6 km ; SRRC : 6 km ; MIC : 6 km Puissance de l’émetteur (EIRP) 2,4 GHz FCC : ≤25,5 dBm; CE/MIC : ≤18,5 dBm ; SRRC : ≤19 dBm 5,8 GHz FCC : ≤25,5 dBm ; CE : ≤12,5 dBm ; SRRC : ≤18,5 dBm Capacité de stockage ROM 16 Go + extensible (carte microSD) Batterie 5 000 mAh à 7,2 V Plage de températures de fonctionnement -20 à 40 °C Temps de charge 2 heures (avec un chargeur USB à 12V/2A) Autonomie de la batterie 2,5 heures Chargeur USB de 24 W Entrée : 100 à 240 V, 50/60 Hz, Max 0,8 A Sortie : 3,6-8 V 3,0 A/12 V 2,0 A Batterie de Vol Intelligente Capacité 3 850 mAh Tension 17,6 V (max) 15,4 V (standard) Type de batterie LiPo Énergie 59,29 Wh Poids net env. 297 g Plage de températures de charge de 5 à 40 °C Méthodes de chauage Auto/Manuelle Plage de températures de chauage -20 à 6 °C Temps de chauage 500 s (max.) Puissance de chauage 55 W (max.) Chargeur de Batterie de Vol Intelligente Entrée 100 à 240 V, 50/60 Hz ; 1,8 A Sortie Principale : 17,6 V 3,41 A ou 17,0 V 3,53 A

Puissance nominale 60 W Pour en savoir plus, consultez le guide de l'utilisateur : www.dji.com/mavic-2-enterprice-advanced

Ce contenu peut être modié sans préavis. MAVIC est une marque commerciale de DJI. Copyright © 2021 DJI Tous droits réservés. Imprimé en Chine.IT
