BEDIENUNGSANLEITUNG Mavic 2 Enterprise Advanced DJI

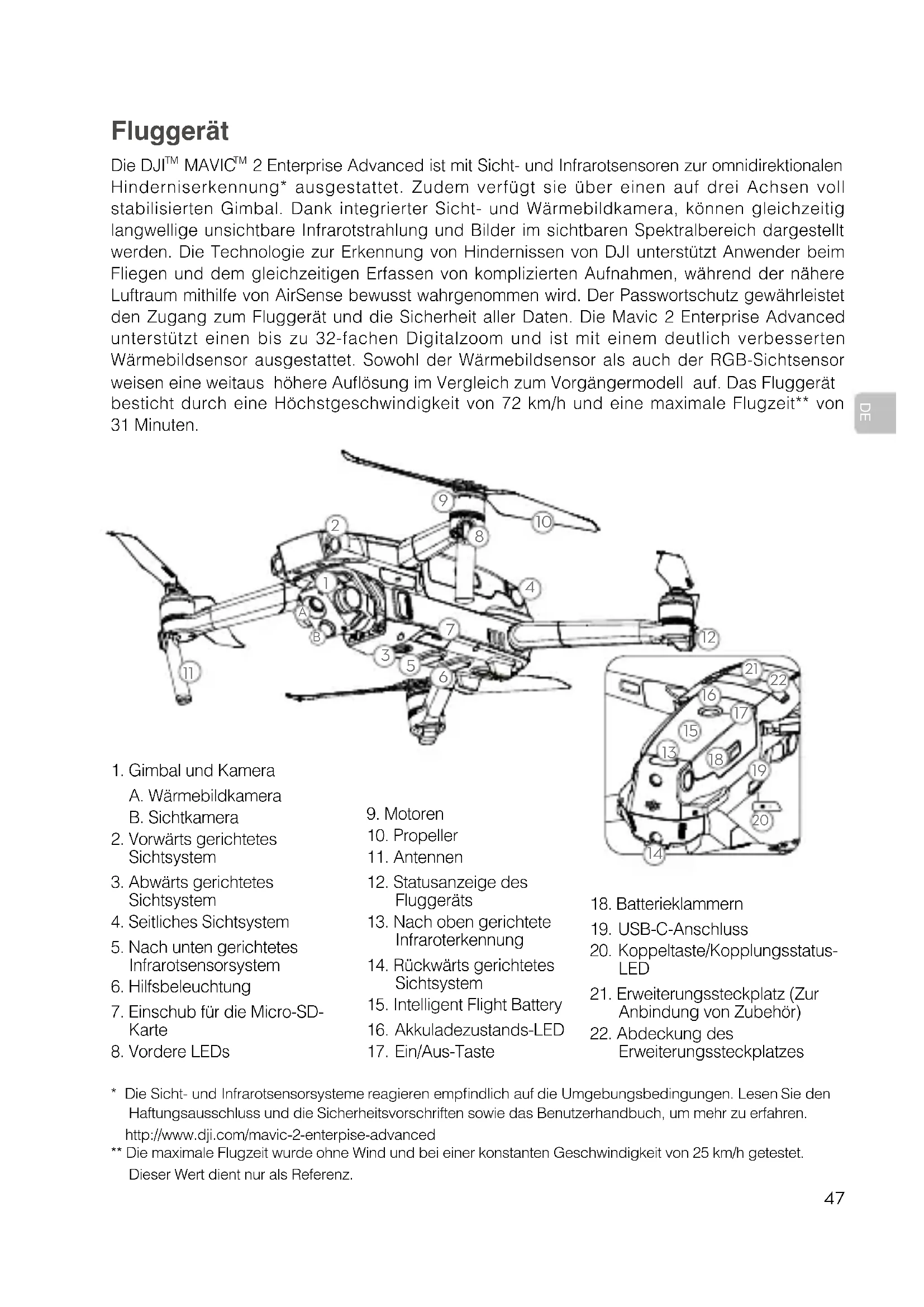

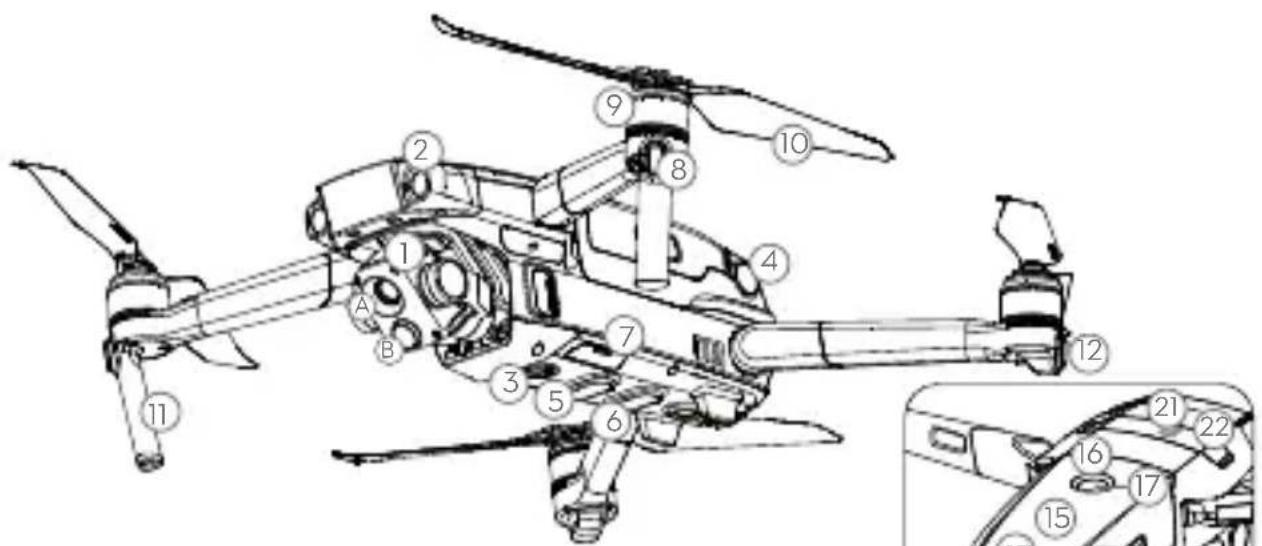

1. Gimbal und Kamera

A. Wärmebildkamera B. Sichtkamera

2. Vorwärts gerichtetes

3. Abwärts gerichtetes

4. Seitliches Sichtsystem

5. Nach unten gerichtetes

7. Einschub für die Micro-SD-

• Die Sicht- und Infrarotsensorsysteme reagieren empndlich auf die Umgebungsbedingungen. Lesen Sie den Haftungsausschluss und die Sicherheitsvorschriften sowie das Benutzerhandbuch, um mehr zu erfahren. http://www.dji.com/mavic-2-enterpise-advanced** Die maximale Flugzeit wurde ohne Wind und bei einer konstanten Geschwindigkeit von 25 km/h getestet. Dieser Wert dient nur als Referenz.

12. Statusanzeige des

13. Nach oben gerichtete

14. Rückwärts gerichtetes

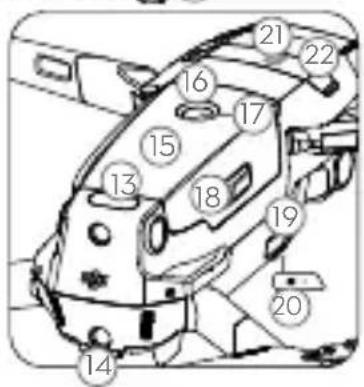

20. Koppeltaste/Kopplungsstatus-

21. Erweiterungssteckplatz (Zur

Anbindung von Zubehör)

Erweiterungssteckplatzes Fluggerät Die DJI

2 Enterprise Advanced ist mit Sicht- und Infrarotsensoren zur omnidirektionalen Hinderniserkennung* ausgestattet. Zudem verfügt sie über einen auf drei Achsen voll stabilisierten Gimbal. Dank integrierter Sicht- und Wärmebildkamera, können gleichzeitig langwellige unsichtbare Infrarotstrahlung und Bilder im sichtbaren Spektralbereich dargestellt werden. Die Technologie zur Erkennung von Hindernissen von DJI unterstützt Anwender beim Fliegen und dem gleichzeitigen Erfassen von komplizierten Aufnahmen, während der nähere Luftraum mithilfe von AirSense bewusst wahrgenommen wird. Der Passwortschutz gewährleistet den Zugang zum Fluggerät und die Sicherheit aller Daten. Die Mavic 2 Enterprise Advanced unterstützt einen bis zu 32-fachen Digitalzoom und ist mit einem deutlich verbesserten Wärmebildsensor ausgestattet. Sowohl der Wärmebildsensor als auch der RGB-Sichtsensor weisen eine weitaus höhere Auösung im Vergleich zum Vorgängermodell auf. Das Fluggerät besticht durch eine Höchstgeschwindigkeit von 72 km/h und eine maximale Flugzeit** von 31 Minuten.DE

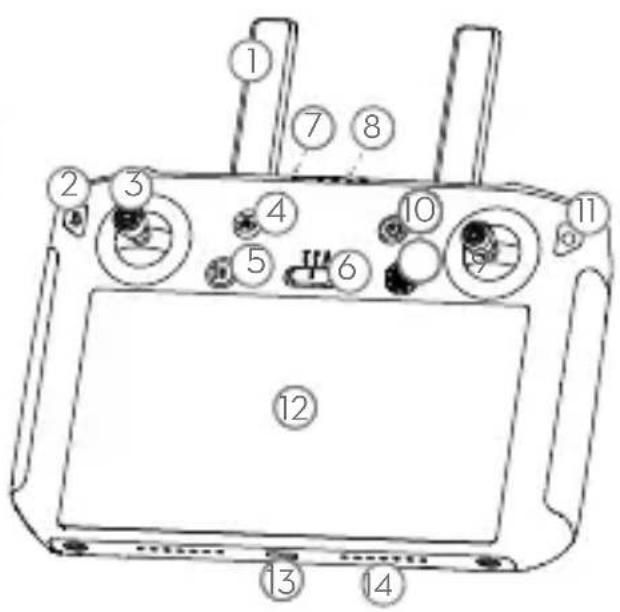

DJI Smart-Fernsteuerung Die DJI Smart-Fernsteuerung ist mit der Übertragungstechnologie OCUSYNC 2.0 ausgestattet, diese ermöglicht eine maximale Reichweite von 10 Kilometern und eine HD-Liveübertragung von der Hauptkamera. Sie bietet eine Vielzahl an Steuerungsmöglichkeiten für das Fluggerät und den Gimbal, mehrere frei belegbare Tasten, einen besonders hellen Bildschirm wie auch weitere Funktionalitäten wie Bluetooth oder GNSS. Die Verbindung zum Internet kann über Wi-Fi hergestellt werden. Die maximale Betriebszeit liegt bei 2.5 Stunden*.* Die Smart-Fernsteuerung erreicht ihre maximale Übertragungsdistanz (FCC konform) in einer Höhe von etwa 120 m (offenes Gelände, ohne elektromagnetische Interferenzen). Die maximale Laufzeit wurde unter Laborbedingungen getestet. Dieser Wert dient nur als Referenz.1. Antennen2. Zurück-Taste / Funktionstaste3. Steuerknüppel 4. Rückkehrtaste5. Taste zum Pausieren des Fluges6. Flugmodusschalter7. Status-LED8. Akkuladezustands-LED9. 5D-Taste10. Ein/Aus-Taste11. Bestätigen-Taste / Anpassbare Taste C312. Touchscreen13. USB-C-Anschluss14. Mikrofon15. Gimbalrädchen16. Videoaufnahmetaste17. HDMI-Anschluss18. Einschub für die Micro-SD-Karte19. USB-A-Anschluss20. Fokus-/Fototaste21. Einstellrädchen für Blende/Verschlusszeit

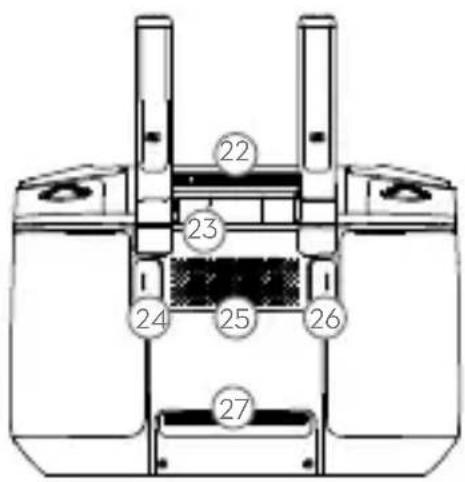

22. Entlüftungsschlitz23. Aufbewahrungsfach für Steuerknüppel24. Taste C2 (frei belegbar)25. Lautsprecher26. Taste C1 (frei belegbar) 27. LufteinlassDE

1. Fluggerät vorbereiten

Entfernen Sie die Gimbal- Abdeckung von der Kamera. Klappen Sie die vorderen Arme aus. Klappen Sie die hinteren Arme aus. Ausgeklappt Klappen Sie die vorderen Arme und die Propeller aus, bevor Sie die hinteren Arme ausklappen. Vor dem Losiegen müssen alle Arme und Propeller ausgeklappt sein. Drücken Sie die Propeller nach unten und drehen Sie solange, bis diese einrasten. Ordnen Sie die Propeller den richtigen Motoren zu. Markiert Nicht markiert

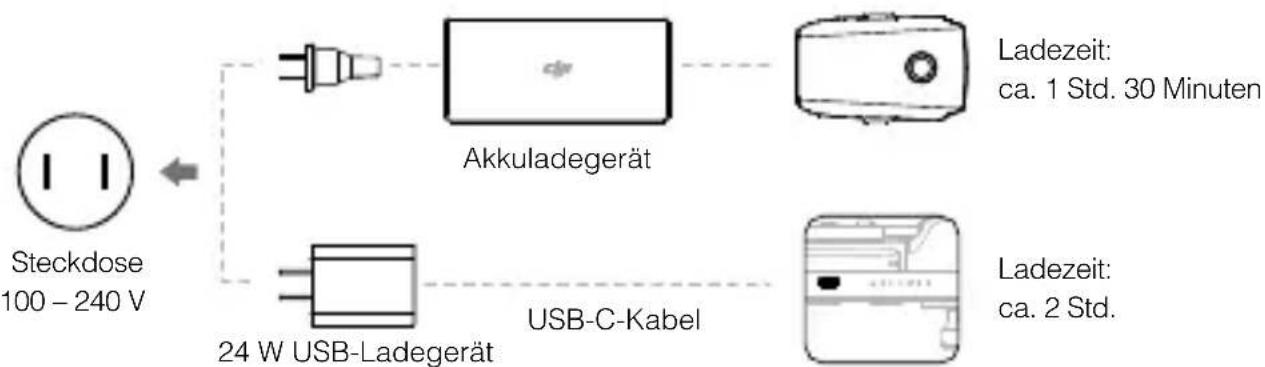

Verwenden Sie das im Lieferumfang enthaltene Ladegerät, um die Intelligent Flight Battery vor der ersten Verwendung vollständig aufzuladen. Intelligent Flight Battery entnehmen. Bitte Nutzen Sie zum Laden der Smart-Fernsteuerung das ofzielle 24W USB-Ladegerät. Sollte das ofzielle 24W USB-Ladegerät nicht verfügbar sein, empfehlen wir ihnen ein CE- zertiziertes USB-Ladegerät mit 12V/2A. Ladezeit: ca. 1 Std. 30 Minuten Ladezeit: ca. 2 Std. 24 W USB-Ladegerät Akkuladegerät USB-C-Kabel Steckdose 100 – 240 VDE

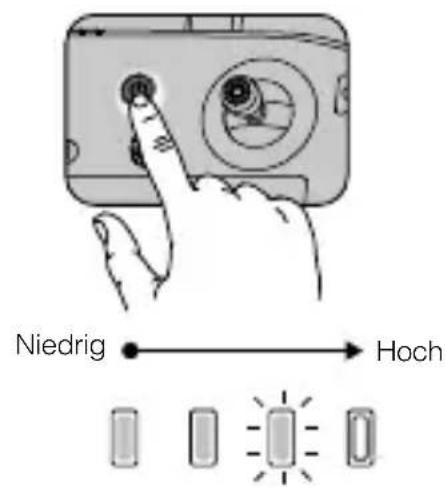

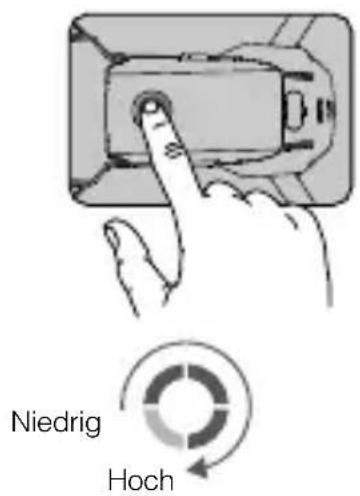

Legen Sie den Akku in die Drohne und schalten Sie diese ein. Kühlt sich der Akku auf weniger als 6°C ab, erwärmt sich dieser automatisch, um seine Temperatur zwischen 8 und 10 °C zu halten. Für weitere Details schauen Sie bitte in der Bedienungsanleitung nach. Niedrig Hoch Ladezustand prüfen und Ein/Ausschalten Drücken Sie die Taste einmal, um den Akku- Ladezustand zu überprüfen. Drücken Sie die Taste einmal kurz und dann lang, um das Gerät ein-/auszuschalten. Drücken Sie die Taste einmal, um den Akkuladezustand auf dem LCD-Display zu überprüfen. Drücken Sie die Taste noch einmal, und halten Sie sie gedrückt, um die Fernsteuerung ein-/auszuschalten. Niedrig Hoch

3. Fernsteuerung vorbereiten

Klappen Sie die Antennen aus Drehen Sie die Knüppel in die Fernsteuerung Entnehmen Sie die Steuerknüppel Der optimale Übertragungsbereich ist oben gezeigt. Stellen Sie sicher, dass die Antennenächen auf das Fluggerät ausgerichtet sind. Wenn der Winkel zwischen den Antennen und der Rückseite der Smart-Fernsteuerung 80° oder 180° beträgt, kann die Verbindung zwischen der Smart- Fernsteuerung und dem Fluggerät ihre optimale Leistung erbringen. Stellen Sie sicher, dass die Steuerknüppel fest montiert sind. Im realen Betrieb wird die DJI Pilot App eine Warnung ausgeben, dass das Übertragungssignal schwach ist. Richten Sie dann die Antennen so aus, dass das Fluggerät wieder im optimalen Übertragungsbereich ist. 80° 80°DE

Ready to Go (GPS) ODER Linken Knüppel langsam nach oben bewegen, um zu starten Drücken Sie den linken Knüppel nach unten (langsam), bis das Fluggerät den Boden berührt. Einige Sekunden halten, um die Motoren auszuschalten Vergewissern Sie sich vor dem Losiegen, dass die Statusleiste in DJI Pilot„Bereit“ anzeigt. Knüppelkombination zum Ein-/ Ausschalten der Motoren Automatisches Starten/Landen Schalten Sie die Motoren während des Fluges nur ab, wenn dadurch in einem Notfall Verletzungen oder Schäden vermieden werden können. Die Methode zum Stoppen der Motoren kann in DJI Pilot eingestellt werden.

4. Vorbereitung für den Start

Fernsteuerung einschalten Fluggerät einschalten DJI Pilot starten Verwenden Sie ein DJI Benutzerkonto zur Aktivierung des Fluggeräts und der Smart- Fernsteuerung. Die Aktivierung setzt eine Internetverbindung voraus. Schalten Sie vor der Aktivierung des Fluggeräts in DJI Pilot die Smart-Fernsteuerung ein und folgen Sie den Anweisungen zur Aktivierung. Internet Legen Sie in der DJI Pilot App bitte ein Passwort für die Drohne fest und sichern somit den Zugriff auf den internen Speicher ab.DE

Die Fernsteuerung verwenden Linker Knüppel SteigflugSinkflugLinksdrehung Rechtsdrehung Rechter Knüppel VorwärtsRückwärts LinksRechts Die Standard-Flugsteuerung wird als Modus 2 bezeichnet. Mit dem linken Steuerknüppel steuern Sie die Höhe und Flugrichtung des Fluggeräts, und mit dem rechten Steuerknüppel steuern Sie ihre Vorwärts-, Rückwärts-, Links- oder Rechtsbewegung. Mit dem Gimbal-Rädchen wird die Neigung der Kamera verstellt. Stellen Sie vor jedem Start immer eine geeignete Höhe für die Rückkehrfunktion ein. Wenn das Fluggerät zum Startpunkt zurückkehrt, sollten Sie es mit den Steuerknüppeln korrigieren, falls nötig. Drücken Sie die Taste „Flugpausentaste“ zur Notbremsung während des Fluges.

Modulares Zubehör M2E Kollisionswarnlicht M2E Scheinwerfer M2EA RTK-Modul (nicht im Lieferumfang enthalten) M2E LautsprecherDE

120 m ≥10 m/s Nur in offenen Bereichen fliegen Starkes GPS-Signal Sichtkontakt behalten Fliegen Sie unterhalb von 120 m. Über- und umfliegen Sie Hindernisse, Menschenmengen, Hochspannungsleitungen, Bäume und Gewässer stets mit ausreichendem Sicherheitsabstand. Fliegen Sie NICHT in die Nähe elektromagnetischer Quellen (z.B. Hochspannungsleitun- gen, Basisstationen), da die Funktion des Bordkompasses dadurch gestört werden kann. Fliegen Sie NICHT bei widrigem Wetter (z.B. Regen, Schnee, Nebel oder Windgeschwin

digkeiten über 10m/s). Flugverbotszonen (GEO-Zone) Halten Sie ausreichend Abstand zu den drehenden Propellern und Motoren. Mehr Informationen: http://www.dji.com/flysafe

Um Ihre eigene Sicherheit und die Sicherheit der Menschen in Ihrer Umgebung zu gewährleisten, ist es wichtig, dass Sie die nötigen Grundregeln kennen. Lesen Sie sich den Haftungsausschluss und die Sicherheitsvorschriften durch. .DE

Technische Daten Fluggerät Startgewicht 909 g Höchstgeschwindigkeit 72 km/h (S-Modus, auf Höhe des Meeresspiegels, bei Windstille) Max. Flughöhe über dem Meeresspiegel

Betriebstemperatur -10 °C bis +40 °C

Betriebsfrequenz 2,4 – 2,4835 GHz; 5,725 – 5,850 GHz Strahlungsleistung (EIRP) 2,4 GHz FCC: ≤26 dBm; CE/MIC: ≤20 dBm; SRRC: ≤20 dBm 5,8 GHz FCC: ≤26 dBm; CE: ≤14 dBm; SRRC: ≤26 dBm Interner Speicher 24 GB Gimbal Steuerbarer Bereich Neigen: -90° bis 30° Wärmebildkamera Sensor Ungekühltes VOx-Mikrobolometer Brennweite des Objektivs Ca. 9 mm Äquivalent: Ca. 38 mm Sensorauflösung 640 × 512 mit 30 Hz Digitalzoom 16× Pixelabstand 12 μm Spektralband 8 – 14 μm Foto R-JPEG Video MP4 Temperaturmessmethode Punktmessung, Bereichsmessung FFC Autom./Manuell Sichtkamera Sensor 1/2-Zoll-CMOS, eektive Pixel: 48 MP Objektiv Sichtfeld (FOV): ca. 84° Äquivalent: 24 mm Blende: f/2.8 Fokus: 1 m bis ∞ ISO-Bereich Video: 100 – 12800 (automatisch) Foto: 100 – 1600 (automatisch) Maximale Auflösung

Fotomodi Einzelaufnahme Intervall (2/3/5/7/10/15/20/30/60 s) Panorama: sphärisches Panorama Videomodi 3840 × 2160 mit 30 fps 1920 × 1080 mit 30 fps Foto JPEG Video MP4DE

Smart-Fernsteuerung Betriebsfrequenz 2,400 – 2,483 GHz; 5,725 – 5,850 GHz Max. Übertragungsreichweite (ohne Hindernisse, störungsfrei) FCC: 10 km; CE: 6 km; SRRC: 6 km; MIC: 6 km Strahlungsleistung (EIRP) 2,4 GHz FCC: ≤25,5 dBm; CE/MIC: ≤18,5 dBm; SRRC: ≤19 dBm 5,8 GHz FCC: ≤25,5 dBm; CE: ≤12,5 dBm; SRRC: ≤18,5 dBm Speicherkapazität ROM 16 GB + skalierbar mit microSD-Karte Akku 5.000 mAh mit 7,2 V Betriebstemperatur -20 °C bis 40 °C Ladezeit 2 Stunden (mit einem USB-Ladegerät bei 12 V / 2 A) Akkulaufzeit 2,5 Stunden USB-Ladegerät, 24 W Eingang: Max. 100 – 240 V, 50 – 60 Hz 0,8 A Ausgang: 3,6 – 8 V 3,0 A / 12 V 2,0 A Intelligent Flight Battery Speicherkapazität 3.850 mAh Spannung 17,6 V (max.) 15,4 V (normal) Akkutyp LiPo Energie 59,29 Wh Eigengewicht Ca. 297 g Ladetemperaturbereich 5 °C bis 40 °C Erwärmungsmethode Autom./Manuell Erwärmungstemperaturbereich -20 °C bis 6 °C Erwärmungszeit 500 s (max.) Wärmeleistung 55 W (max.) Ladegerät für Intelligent Flight Battery Eingang 100 – 240 V, 50 – 60 Hz, 1,8 A Ausgang Hauptausgang: 17,6 V 3,41 A oder 17,0 V 3,53 A

Nennleistung 60 W Nähere Informationen nden Sie in der Bedienungsanleitung: www.dji.com/mavic-2-enterprice-advanced

Der Inhalt kann jederzeit unangekündigt geändert werden. MAVIC is a trademark of DJI. Copyright © 2021 DJI All Rights Reserved. Gedruckt in China.ES
