Tipo de producto	Dron profesional con cámara térmica y óptica
Marca	DJI
Modelo	Mavic 2 Enterprise Advanced
Peso al despegue	909 g
Velocidad máxima	72 km/h (Modo S, sin viento)
Techo práctico máximo	6000 m sobre el nivel del mar
Tiempo de vuelo máximo	31 minutos
Distancia de transmisión máxima	10 km (FCC) / 6 km (CE, SRRC, MIC)
Cámara térmica	Microbolómetro VOx no refrigerado, 640x512 @30 Hz, zoom digital 16x, banda 8–14 µm
Cámara visual	Sensor CMOS 1/2", 48 Mpx, objetivo equivalente 24 mm, f/2.8
Almacenamiento interno	24 GB
Batería de vuelo inteligente	LiPo 3850 mAh, 17.6 V (máx), 59.29 Wh, autonomía 31 min
Smart Controller	Batería 5000 mAh, autonomía 2.5 h, tiempo de carga 2 h
Cargador USB de 24 W	Entrada 100–240 V, salida 3.6–8 V=3 A o 12 V=2 A
Sistemas de navegación	GPS + GLONASS
Frecuencias de funcionamiento	2.4 – 2.4835 GHz y 5.725 – 5.850 GHz
Rango de inclinación del cardán	-90° a +30°
Accesorios modulares	Faro, proyector, altavoz, módulo RTK (opcional)
Temperatura de funcionamiento (dron)	-10°C a 40°C
Seguridad integrada	Detección de obstáculos omnidireccional, AirSense, protección por contraseña

Preguntas frecuentes - Mavic 2 Enterprise Advanced DJI

¿Cómo activar el DJI Mavic 2 Enterprise Advanced?

Para activar el dispositivo, encienda la Smart Controller y el dron, luego inicie la aplicación DJI Pilot. Inicie sesión con una cuenta DJI y siga las instrucciones en pantalla. La activación requiere conexión a Internet.

¿Cómo emparejar la radiocontrol con el dron?

El emparejamiento se realiza automáticamente al encender por primera vez. Si es necesario, use el botón de emparejamiento en el lateral del dron y siga las indicaciones en DJI Pilot.

¿Cuál es el tiempo de vuelo máximo del dron?

El tiempo de vuelo máximo es de 31 minutos en condiciones óptimas (sin viento, vuelo estable).

¿Cómo cargar la batería de vuelo inteligente?

Use el cargador de batería de vuelo incluido (entrada 100–240 V, salida 17.6 V / 3.41 A o 17.0 V / 3.53 A). Conecte el cargador a una toma de corriente e inserte la batería en el cargador. La carga completa tarda aproximadamente 1h30.

¿Cuáles son las características de la cámara térmica?

La cámara térmica utiliza un microbolómetro VOx no refrigerado con resolución de 640×512 a 30 Hz, un zoom digital 16x y una banda espectral de 8 a 14 µm. Las fotos están en formato R-JPEG y los videos en MP4.

¿Cómo actualizar el firmware del dron?

Conecte la Smart Controller a Internet vía Wi-Fi, abra DJI Pilot y siga las notificaciones de actualización. Asegúrese de que la batería del dron y del radiocontrol estén suficientemente cargadas antes de iniciar la actualización.

¿Cuáles son los modos de vuelo disponibles?

Los modos de vuelo incluyen el modo P (Positioning), el modo S (Sport) para una velocidad máxima de 72 km/h, y el modo T (Tripod) para movimientos lentos y precisos. Puede cambiar entre estos modos mediante el botón de modo de vuelo en la Smart Controller.

¿Cómo usar la función Regreso al punto de inicio (RTH)?

Presione el botón RTH de la Smart Controller. El dron regresará automáticamente al punto de despegue. Asegúrese de haber definido una altitud RTH adecuada antes del vuelo en DJI Pilot.

¿El dron está equipado con detección de obstáculos?

Sí, el Mavic 2 Enterprise Advanced cuenta con un sistema de detección de obstáculos omnidireccional (frontal, trasero, inferior, superior) que utiliza sensores ópticos e infrarrojos. Esto ayuda a evitar colisiones durante el vuelo.

¿Qué accesorios modulares son compatibles?

Los accesorios modulares incluyen un faro, un proyector y un altavoz. También hay un módulo RTK disponible opcionalmente para una mayor precisión de posicionamiento.

MANUAL DE USUARIO Mavic 2 Enterprise Advanced DJI

Guia de inicio=rápido

Guia de Inicio Rápido

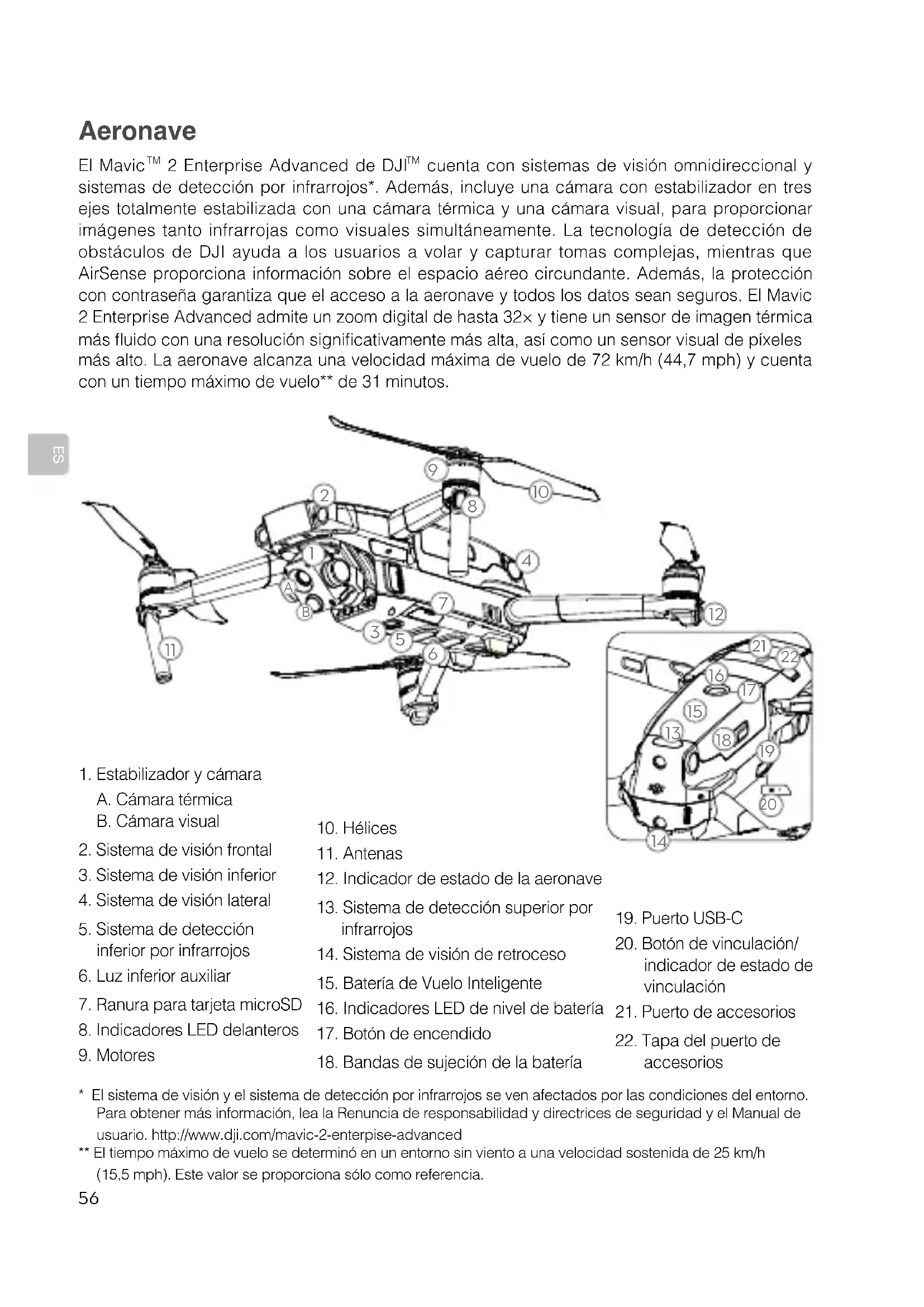

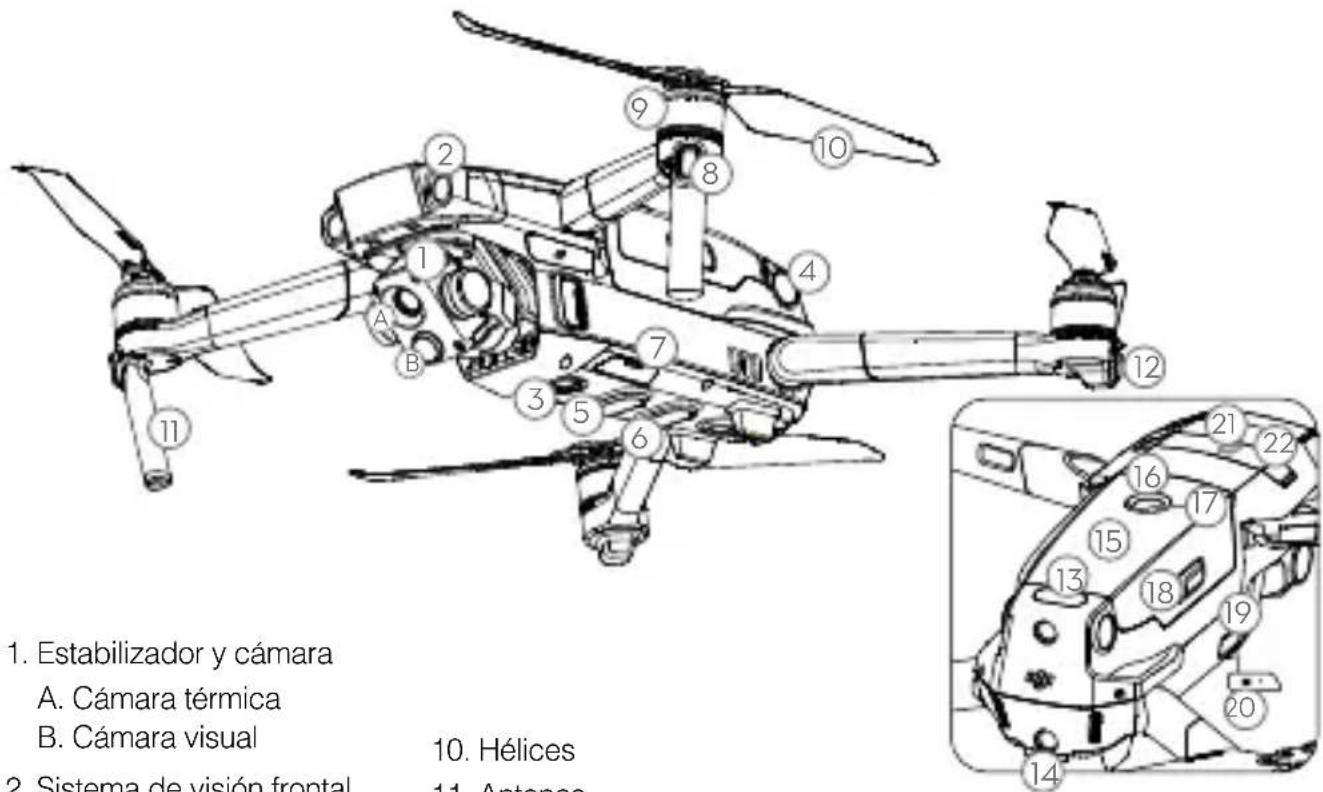

El Mavic™ 2 Enterprise Advanced de DJI™ cuenta con sistemas de visión omnidireccional y sistemas de detectación por infrarrojos. Además, incluye una CAMERA con estabilizador en tres ejes totalmente estabilizada con una CAMERA térmica y una CAMERA visual, para proportionsar imagenes tanto infrarrojas como visuales simultáneamente. La Tecnología de detectación de obstáculos de DJI usa a los sistemas a volar y capturar tomas complejas, cuando que AirSense proportora información sobre el espacio aereo circundante. Además, la protección con contraseña garantiza que el acceso a la aeronave y todos los datos Sean seguros. El Mavic 2 Enterprise Advanced admite un zoom digital de hasta 32 × y Tiene un sensor deImagen térmica más fluido con una resolution significativamente más alta, asi como un sensor visual de pixeles más alto. La aeronave alcanza una velocidad maximal de vuelo de 72 ~km/h (44,7 mph) y cuenta con un tiempo máximo de vuelo* de 31关键时刻.

1. Estabilizadora y cármara

A. CamaraTERMICA
B. Camara visual

1. Sistema de visión frontal
2. Sistema de visión inferior
3. Sistema de visión lateral
4. Sistema de detectación inferior por infrarrojos
5. Luz inferior auxiliar
6. Ranura para tarjeta microSD
7. Indicadores LED delanteros

8. Motores

9. Hélices

10. Antenas
11. Indicador de estado de la aeronave
12. Sistema de detectación superior por infrarrojos
13. Sistema de visión de retroceso
14. Bateria de Vuelo Intigidente
15. Indicadores LED de nivel de bateria
16. Botón de encendido

17. Bandas de sujeción de la bateria

18. Puerto USB-C

19. Botón de vinculación/indicador de estado de vinculación
20. Puerto de accesos

21. Tapa del puerto de accesorios

22. El sistemas de visión y el sistemas de detectación por infrarrojos se ven afectados por las conditiones del entorno. Para Obtener más información, lea la Renunciation de responsabilidad y directrices de seguridad y el Manual de usuario. http://www.dji.com/mavic-2-enterprise-advanced
    ** El tiempo máximo de vuelo se determinó en un entorno sin viento a una velocidad sostenida de 25 km/h (15,5 mph). Este valor se proportionsciónso como referencia.

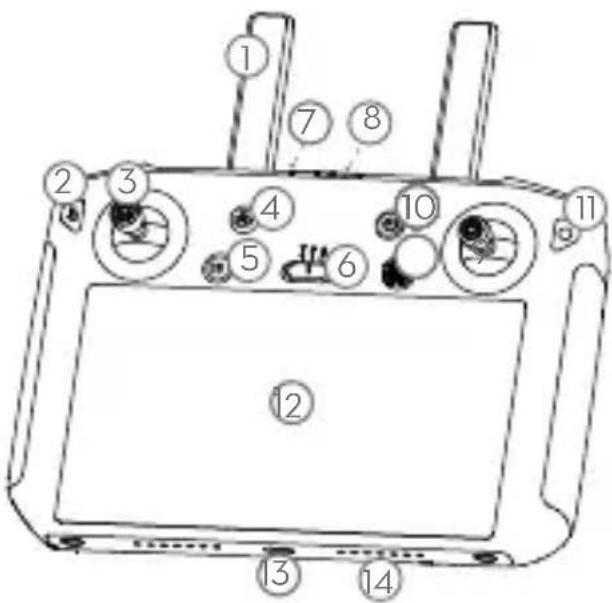

DJI Smart Controller

El DJI Smart Controller es un control remoto que incorpora OCUSYNC™ 2.0, la Tecnología de transmisión de largo alcance de DJI, gracias alrial permitite tener una visión en HD de lo que ve la lácama de la aeronave a una distancia de 10km (6.2 millas). El Smart Controller incluye controles para varias aeronaves y caparas, además de botones configurables. Tiene también una pantalla de 5.5 pulgadas y de alto brillo con functions como Bluetooth y GNSS. Puede connectarse a Internet mediante Wi-Fi. El Smart Controller tiene un tiempo máximo de configuracionado de 2.5 horas*.

1. Antenas
2. Botón atrás y unidades
3. Palancas
4. Botón RTH
5. Botón de detener vuelo
6. Selector de modo de vuelo
7. Indicador LED de estado
8. Indicadores LED del niveau de la bateria
9. Botón 5D
10. Botón de encendido
11. Botón de confirmación y botón C3 personalizable
12. Pantalla táctil
13. Puerto USB-C
14. Micrófono
15. Dial del estabilizador

1. Botón de grabación
2. Puerto HDMI
3. Ranura para tarjeta microSD
4. Puerto USB-A
5. Botón del obturador y enfoque
6. Dial de ajuste de la aperture / del obturador

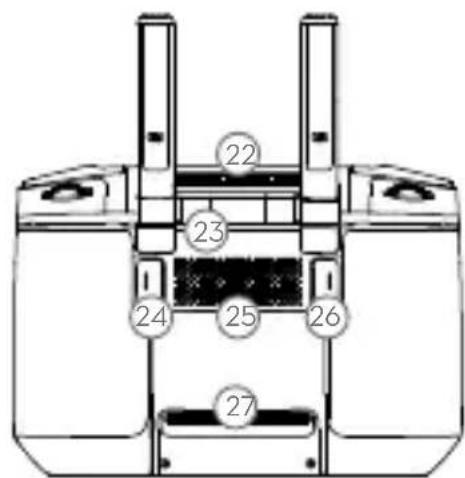

1. Salida de aire
2. Ranura de almacenamento depalancas
3. Botón C2 personalizable
4. Altavoz
5. Botón C1 personalizable
6. Entrada de aire

2. Preparación de la aeronave

Retire la cubierta del estabilizador de la CAMERA.

Despliegue los brazos delanteros.

Despliegue los brazos.
traseros.

Conmarca Sin marca Empareje las helices con los motores.

Presione las helices hacia abajo y girelas hasta que encajen en su lugar.

Desplegado

Despliegue los brazos y hélices frontales antes que los posteriores. Todos los brazos y hélices deben estar desplegados antes del despegue.

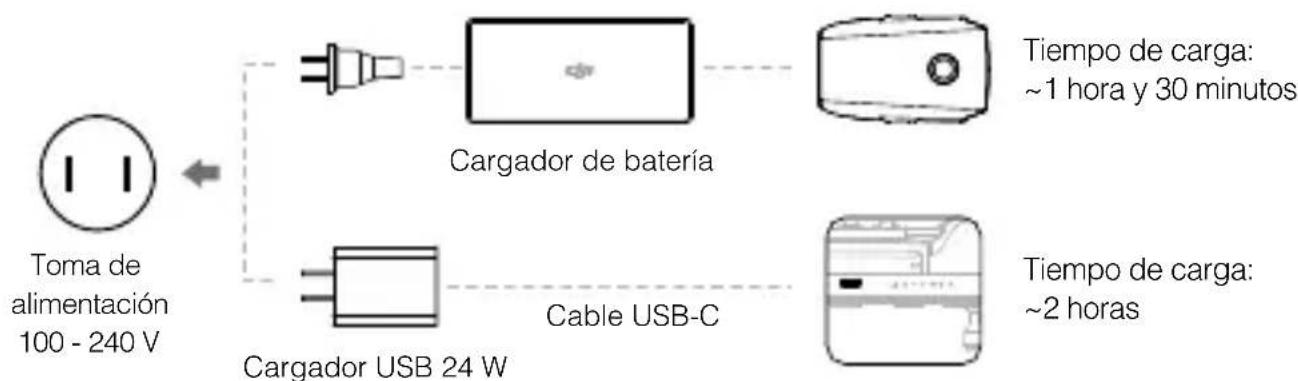

3. Carga de las baterías

Utilice el cargador suministrado para cargar Completely la Bateria de Vuelo Inteligente antes del primer uso.

Extraiga la Batería de Vuelo Inteligente

Por favor utilise el cargador USB oficial de 24 W para cargar el Smart Controller. Si no dispone de un cargador USB estandar de 24 W, se recomienda utilizing un cargador USB con certificacion FCC/CE con una potencia nominal de 12 V/2 A

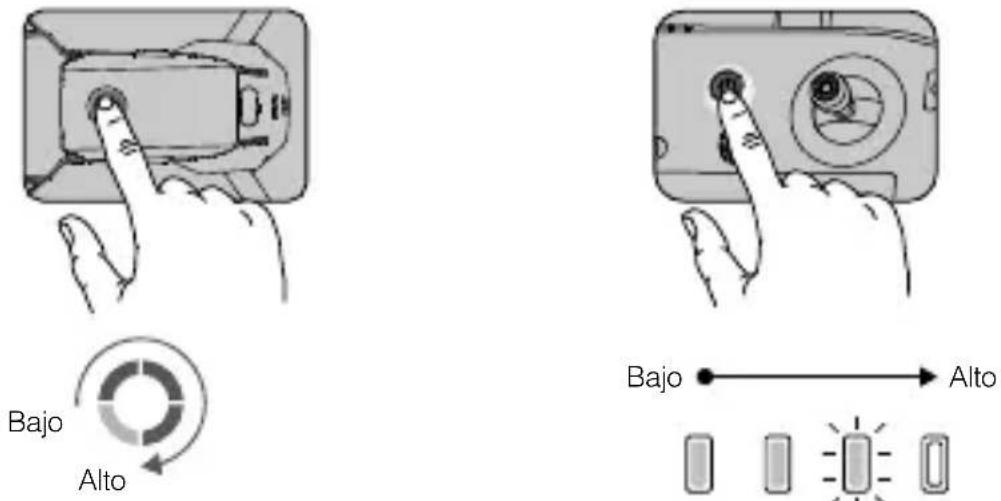

• Comprobar los niveles de bateria y encendido/apagado

Pulse una vez para comprobar el nivel de bateria.

Pulse una vez, après otra y mantenga pulsado para encender o apagar.

Pulse una vez para comprobar el nivel de bateria en la pantalla LCD.

Pulse una vez, después otra y mantenga pulsado para encender o apagar el control remot.

Instale la bateria en la aeronave y enciendala. Si la temperatura de la bateria descende por bajo de 6^ , se autocalentar para tener una temperatura de entre 8 y 10^ . Consulte el Manual de usuario para más detalles.

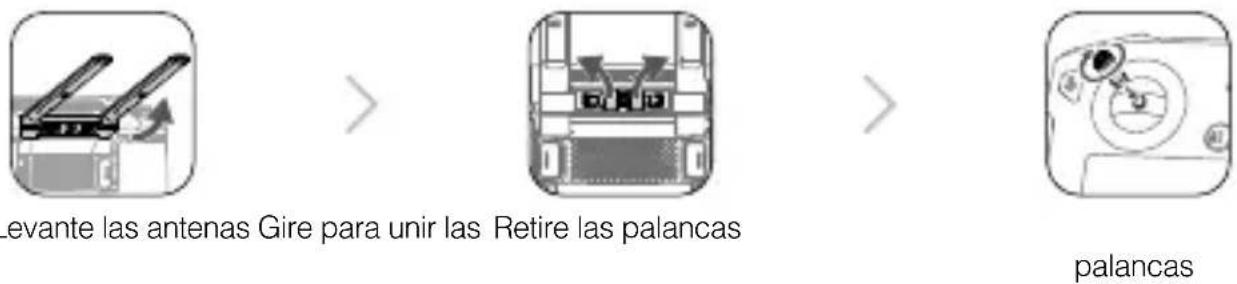

4. Preparación del controlador remoto

El intervalo de transmisión optimo se muestra arriba. Asegürese de que las antenas estén orientadas hacía la aeronave. Cuando el ángulo entre las antenas y la parte posterior del Control Remoto Intelligente sea de 80^ o 180^ , la connexion entre el Control Remoto Intelligente y la aeronave pourrait alcancar su rendimiento optimo.

• Compruebe que las palancas de control estén bien montadas.
• Durante el funciona real, la aplicación DJI Pilot le做不到 una advertencia cuando la seals de transmisión sea débil. En este caso, ajuste las antenas para asegurar de que la aeronave vuela al intervalo de transmisión optimo.

5. Preparación para el despegue

Encienda el controlador remot. Encienda la aeronave. Inicie DJI Pilot.

#

Internet

Utiliza una cuenta DJI para activar la aeronave y el Smart Controller. Se requires una connexion a Internet para la activacion. Antes de activar la aeronave en DJI Pilot, encienda el Smart Controller y sigas lasindicaciones paraactivarlo.

Establezca una contrasea para la aeronave con la aplicacion DJI Pilot para garantizar la seguidad de los datos de a bordo.

6. Vuelo

Antes de despegar, asegúrese de que la barra de estado de la aeronave en la aplicación DJI Pilot mueste "Ready to Go".

Ready to Go (GPS)

Despegue/aterrizaje manuales

Comando de combinación de palancas para arrancar/detener los motores

O bien

Palanca izquierda
arriba (despacio)
para despegar

Palanca izquierda abajo (despacio) hasta tocar suelo

Mantenga unoicosegundospara detener los motores

Para reducir el riesgo de danos o lesiones, detenga los motores en pleno vuelo solo en situaciones de emergencia. El método para detener los motores puede configurarse en DJI Pilot.

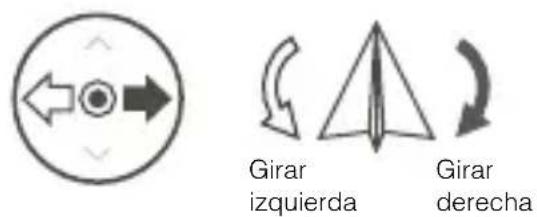

- Funcionamento del control remoto

El control de vuelo predeterminado se conoce como Modo 2. La palanca izquierda controla laaltitude y la direccion de la aeronave,@m间隙 que la derecha controla los movimientos.hacia delante,atrás,izquierda y derecha.El selector del estabilizador controla la inclinacion de la CAMERA.

Palanca izquierda

Palanca derecha

Adelante

Derecha

• Establishzca siempre unaaltitude de RTH (Regreso al punto de origen) adecuada antes del despegue. Cuando la aeronave está volviendo al punto de origen, deben guiarla con las palancas de control.
• Pulse el botón de pausa de vuelo para una frenada de emergencia durante el vuelo.

* Modulos accesorios

Baliza M2E Foco M2E

Altavoz M2E

Modulo RTK M2EA (no includa)

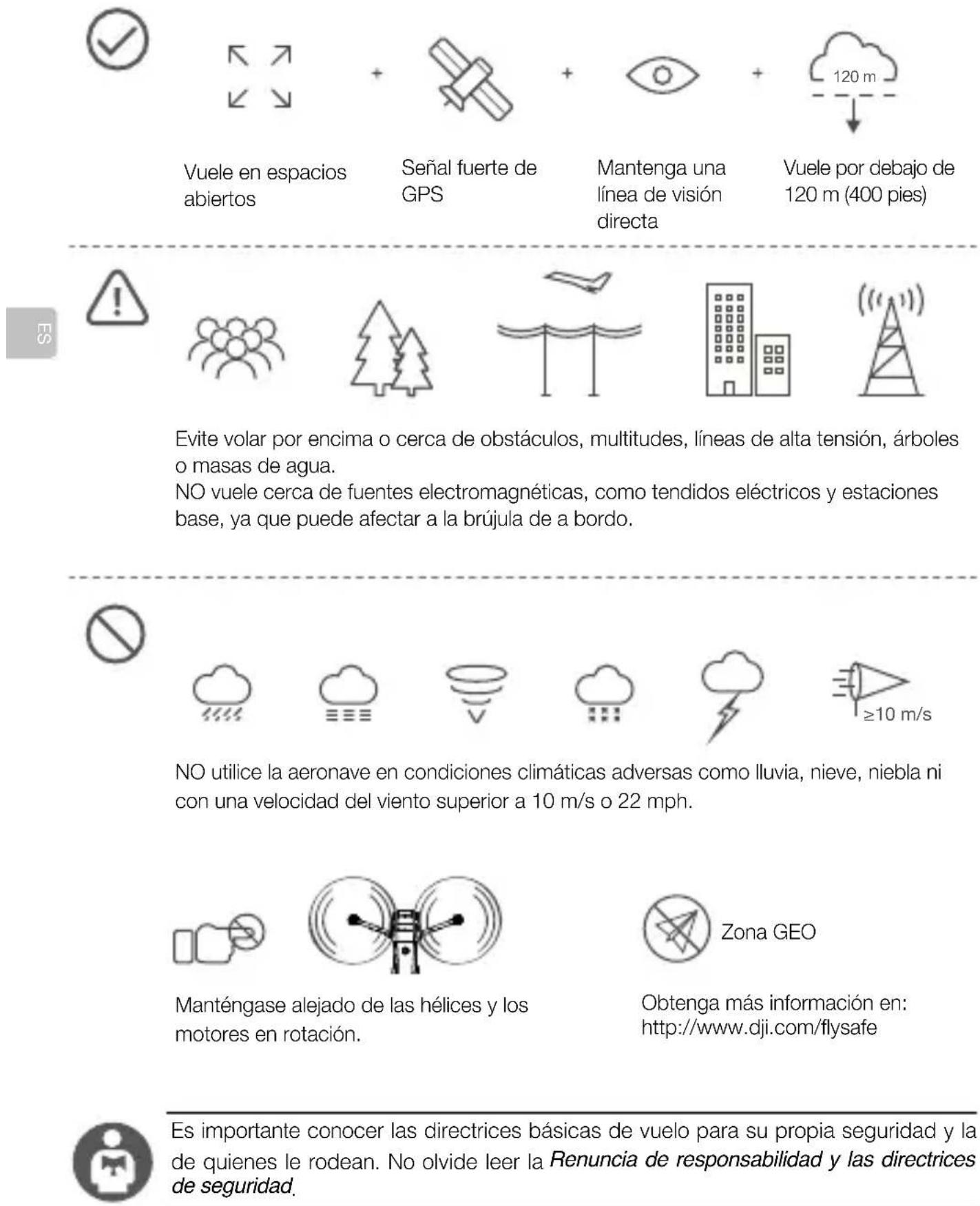

7. Vuelo seguro

Especificaciones

Aeronave

Peso de despegue 909 g

Velocidad max. 72 km/h (modo S) (cerca del nivel del mar, sin viento)

Altitud max. de vuelo 6000 m

Rango de temperatura de De-10 a 40^ (de 14 a 104^ )

funcionamiento

GNSS GPS+GLONASS

Frecuencia de configuracion 2.4-2.4835 GHz; 5.725-5.850 GHz

Transmisión de potencia (PIRE) 2.4 GHz

FCC: ≤26 dBm; CE/MIC: ≤20 dBm; SRRC: ≤20 dBm

5.8 GHz

Método de medicación de Medidor puntual, medicación de area

temperatura

FFC Auto/Manual

- Camara visual

Sensor CMOS de 1/2", pixeles efectivos: 48 M

Objetivo Campo de visión: aprox. 84^

Fotografia: 100-1600 (automático)

Tamañode imagen max. 8000× 6000

Modos de fotografia Disparo unico

Pano:panorámina esférica

Modos de grabacion de video 3840x2160 a 30 fps

1920×1080 a 30 fps

Foto JPEG

Video MP4

Smart Controller

Frecuencia de funciona 2.400-2.483 GHz; 5.725-5.850 GHz

Alcance de transmisión max. (sin FCC: 10 km; CE: 6 km; SRRC: 6 km; MIC: 6 km obstáculos, libre de interferencias)

Potencia del transmisor (PIRE) 2.4 GHz

FCC: ≤25,5 dBm; CE/MIC: ≤18,5 dBm; SRRC: ≤19 dBm

5.8 GHz

Capacidad de almacenimiento ROM 16 GB + escalable (tarjeta microSD)

Bateria 5000 mAh a 7.2 V

Rango de temperatura de de-20 a 40^ (de -4 a 104 F)ertonamento

Tiempo de energia 2 h (con un cargador USB a 12 V/2 A)

Vida de la bateria 2.5 h

Cargador USB 24 W Entrada: 100-240 V, 50/60 Hz, Max. 0.8 A

Salida: 3.6-8 V -3.0 A/12 V -2.0 A

Bateria de Vuelo Inteligente

Capacidad 3850 mAh

Voltaje 17.6 V (max.)

15.4 V (tipico)

Tipo de bateria LiPo

Energía 59,29 Wh

Peso neto Aprox. 297 g

Rango de temperatas de energia De 5 a 40^ (de 41 a 104^ )

Método de calentimiento Manual/Auto

Rango de temperatura de de-20 a 6 °C (de -4 a 43 °F) calentamento

Tiempo de calentimiento 500 s (max)

Potencia de calentimiento 55 W (max)

- Cargador de Bateriaía de Vuelo Inteligente

Entrada 100-240 V; 50/60 Hz; 1.8 A

Salida Redelectrica:17.6V=3.41Ao17.0V=3.53A

USB:5V-2A

Potencia nominal 60 W

Para Obtener másinformation,lea elmanual del,)ocio:

※ Este contenido puede modifierse sin Notification previa.

MAVIC es unamarcacomercialdeDJI.

Copyright © 2021 DJI Todos los derechos reservados.

Impreso en China.

Appareil

Para arente
Para tras

Esquerda
Direita

Medidor de Ponto, Medicao de area.

temperatura

FFC Auto/Manual

- Camara visual

Sensor CMOS de 1/2", pixéis reais: 48 M

Lente FOV: aprox. 84^

Equivalent: 24 mm

Abertura: f/2.8

Foco: 1 ma

Gama de ISO Video: 100-12800 (auto)

Foto: 100-1600 (auto)

Panorámico: panorama esférico

Modos de gravacao de video

3840×2160@30fps

1920×1080@30fps

Fotografia JPEG

Video MP4

• Controlador Inteligente

Intervalo de temperatas de -4 ^ a 104 F (-20 ^ C a 40 ^ C ) bajo el meado.

Tipo de bateria LiPo

Energia 59,29 Wh

Peso liquido Aprox. 297 g

Intervalo de temperatura de 41°F a 104°F (5 °C a 40 °C) carregamento

Método de aquecimiento Manual/Auto

Intervalo de temperatas de 4^ a 43^ (-20 °C a 6 °C) aquecimento

Tempo de aquecimiento 500 s (max.)

Segure por algunossegundos para parar os motores

Frequencias de funciona 2,4 a 2,4835 GHz; 5,725 a 5,850 GHz

- Camera termográfica

Sensor CMOS de 1/2"; Pixels efetivos: 48 M

Alcance ISO Video: 100 a 12.800 (automático)

Foto: 100 a 1600 (automático)

Panorámica: Panorámica Esérica

Modos de gravacao de video 3840 x 2160 a 30 fps

1920 × 1080 a 30 fps

Foto JPEG

Video MP4

- Controle Inteligente

Método de aquecimiento Automático/Manual

Alcance da temperatura de 20^ a 6^ aquecidonto

Tempo de aquecimiento 500 s (máx.)
