Tipo de producto	Sistema de propulsión para carreras de drones
Marca	DJI
Modelo	Snail
Categoría	Drone (sistema de propulsión)
Hélices compatibles	6048-3D (6x4.8 pulgadas, 4.10 g) y 5048 Tri-Blade (5x4.8 pulgadas, 5.68 g)
Motores compatibles	Motores DJI Snail 2305 Racing
Adaptador de hélice requerido	Adaptador de hélice Snail (vendido por separado)
Herramientas de instalación	Llave hexagonal M2
Tipo de hélice	Hélices CW y CCW (marcadas)
Peso de las hélices 6048-3D	4.10 g por hélice
Peso de las hélices 5048	5.68 g por hélice
Modo de vuelo 3D	Disponible a través del software DJI Assistant 2
Alimentación	Batería LiPo (no incluida, adaptada al dron)
Funciones principales	Propulsión para carreras de drones, vuelo acrobático
Mantenimiento y limpieza	Verificar el estado de las hélices y adaptadores; limpiar con un paño suave
Seguridad	No tocar las hélices en rotación; usar hélices adecuadas; actualizar el firmware
Piezas de repuesto y reparabilidad	Hélices, adaptador de hélice Snail disponibles por separado en DJI Store
Información general	Manual disponible en varios idiomas; versión 1.0 2016.12

Preguntas frecuentes - Snail DJI

¿Qué tipos de hélices son compatibles con el sistema DJI Snail?

Las hélices 6048-3D (6x4.8 pulgadas) y 5048 Tri-Blade (5x4.8 pulgadas) son compatibles, con o sin adaptador de hélice Snail.

¿Cómo instalar las hélices en el motor Snail 2305 Racing?

Use una llave hexagonal M2. Retire el adaptador rápido, instale el adaptador Snail (negro para CW, rojo para CCW) con tornillos M2×4, luego fije las hélices atornillando las cubiertas.

¿Qué hacer para usar el modo 3D con las hélices 6048-3D?

Seleccione el modo 3D en DJI Assistant 2 y actualice el firmware correspondiente antes de la instalación.

¿Qué precauciones de seguridad son esenciales?

Nunca toque las hélices en rotación, no mezcle los tipos de hélices y manténgase alejado de los motores en funcionamiento.

¿Dónde puedo comprar piezas de repuesto como las hélices o el adaptador Snail?

Las piezas están disponibles en la tienda oficial de DJI o en el sitio web www.dji.com/snail.

¿El sistema Snail es compatible con otros motores que no sean el 2305 Racing?

No, está diseñado específicamente para los motores DJI Snail 2305 Racing. El adaptador de hélice Snail es necesario.

¿Cómo distinguir las hélices CW y CCW?

Las hélices CW están marcadas como 'CW' y se montan en el adaptador negro; las hélices no marcadas son CCW y se montan en el adaptador rojo.

¿Cuál es la diferencia de peso entre los dos tipos de hélices?

Las hélices 6048-3D pesan 4,10 g cada una, mientras que las 5048 Tri-Blade pesan 5,68 g.

¿Puedo usar las hélices 5048 sin el adaptador Snail?

No, el adaptador de hélice Snail es obligatorio para montar las hélices 5048 Tri-Blade en los motores 2305 Racing.

¿Dónde encontrar el manual de usuario completo?

El manual está disponible para descarga gratuita en notice-facile.com para el modelo Snail DJI, o en el sitio oficial de DJI.

MANUAL DE USUARIO Snail DJI

Renuncia de responsabilidad y advertencia

Gracias por adquirir este producto de la serie DJI™ Snail (en lo sucesivo denominado el "producto"). La información incluida en este documento afecta a su seguridad, y a sus derechos y responsabilidades legales. Lea esta renuncia de responsabilidad detenidamente antes de usar este producto. Al utilizar este producto, manifiesta su conformidad con esta cláusula de renuncia de responsabilidad y confirma que la ha leído completamente. Instale y utilice este producto en estricta conformidad con las instrucciones de la Guía del usuario. SZ DJI TECHNOLOGY CO., LTD. y sus empresas filiales no asumen ninguna responsabilidad por daños o lesiones causados directa o indirectamente por un uso, instalación o modificación deficiente del producto, incluido el uso de accesorios no designados.

DJI es una marca comercial de SZ DJI TECHNOLOGY CO., LTD. (abreviada como “DJI”) y sus empresas afiliadas. Los nombres de productos, marcas, etc., que aparecen en este documento son marcas comerciales o marcas comerciales registradas de sus respectivas empresas propietarias. Este producto y el documento están protegidos por los derechos de autor de DJI con todos los derechos reservados. No se permite la reproducción total ni parcial de este documento o producto en forma alguna sin el consentimiento previo por escrito o la autorización de DJI.

Esta renuncia se proporciona en diversos idiomas. En el caso de que haya divergencias entre las diferentes versiones, prevalecerá la versión en chino simplificado si el producto en cuestión se ha comprado en China. La versión inglesa prevalecerá si el producto en cuestión se ha adquirido en cualquier otra región.

Introducción

Las Hélices Snail 6048-3D y las Hélices de Tres Palas 5048 son compatibles con el Sistema de Propulsión para Carreras DJI Snail. Cuando se monta en el Motor de Carreras Snail 2305s, se necesita adicionalmente el Adaptador de Hélice Snail para una fijación segura.

Piezas

Adquiera por separado el par de Hélices Snail 6048-3D (CW, CCW), el par de Hélices de Tres Palas 5048 (CW, CCW) y el Adaptador de Hélice Snail en la tienda oficial de DJI.

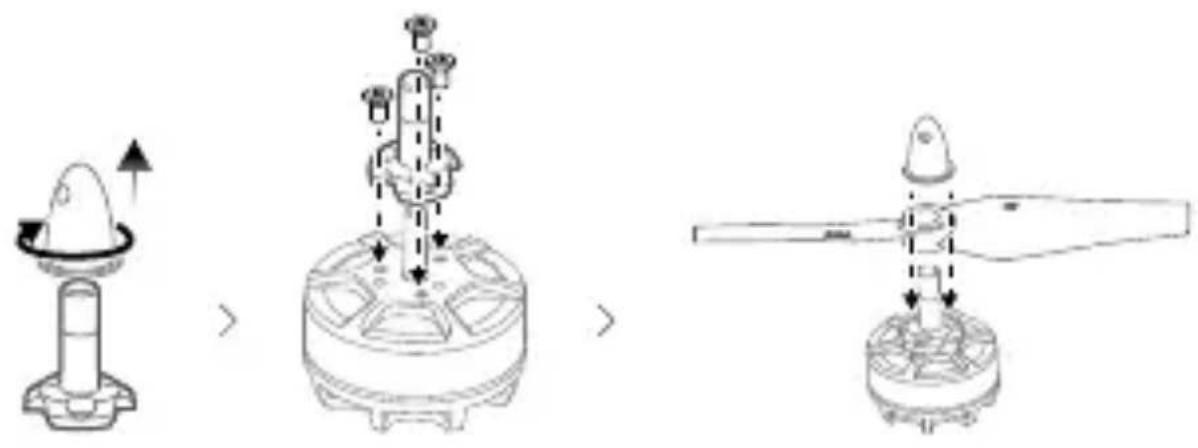

Instalación de las hélices

Herramientas necesarias: Una llave hexagonal M2 y un Adaptador de Hélice Snail

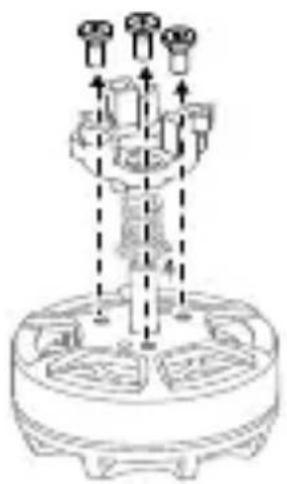

1. Retire los tornillos fijando el Adaptador de Hélice de Liberación Rápida en los Motores de Carreras 2305; a continuación, retire el Adaptador de Hélice de Liberación Rápida y el muelle, en caso de haberlos.

1. Retire el tapón del Adaptador de Hélice Snail.
2. Alinee los orificios del adaptador de hélice negro con los orificios de los motores CW. Introduzca los tornillos M2×4 y apriételos para fijarlos. Alinee los orificios del adaptador de hélice rojo con los orificios de los motores CCW. Introduzca los tornillos M2×4 y apriételos para fijarlos.
3. Instale las hélices sin marca en el adaptador de hélice rojo, y las hélices con la marca CW en el adaptador de hélice negro.
4. Fije las hélices girando el tapón rojo sobre los ejes del adaptador de hélice rojo y girando el tapón negro sobre los ejes del adaptador de hélice negro.

• Como ejemplo, se muestra la instalación de las Hélices 6048-3D.
• Antes de instalar las Hélices 6048-3D, seleccione el modo 3D en DJI Assistant 2 y actualice el firmware correspondiente.
• Manténgase lejos de los motores, y NO los toque cuando estén girando.
  • NO mezcle hélices de distintos tipos.

• Utilice sólo hélices adecuadas para sus necesidades, ya que pueden desgastarse fácilmente.
• Lleve cuenta de los tornillos durante los procesos de instalación y desmontaje.
• Consulte el Manual del usuario del Sistema de Propulsión para Carreras DJI Snail para obtener más información.

Especificaciones

Hélices Diámetro × Paso de rosca Peso (cada hélice)

Hélices 6048-3D 15,24×12,19 cm (6×4,8 pulg.) 4,10 g

Hélices 5048 12,70×12,19 cm (5×4,8 pulg.) 5,68 g

Contenido sujeto a cambios.

Descargue la última versión en

DJI es una marca comercial de DJI.

Copyright © 2016 DJI Todos los Derechos Reservados.
