Snail - Drone DJI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système de propulsion pour drone racing
Marque	DJI
Modèle	Snail
Catégorie	Drone (système de propulsion)
Hélices compatibles	6048-3D (6x4.8 pouces, 4.10 g) et 5048 Tri-Blade (5x4.8 pouces, 5.68 g)
Moteurs compatibles	Moteurs DJI Snail 2305 Racing
Adaptateur d'hélice requis	Adaptateur d'hélice Snail (vendu séparément)
Outils d'installation	Clé hexagonale M2
Type d'hélice	Hélices CW et CCW (marquées)
Poids des hélices 6048-3D	4.10 g par hélice
Poids des hélices 5048	5.68 g par hélice
Mode de vol 3D	Disponible via logiciel DJI Assistant 2
Alimentation	Batterie LiPo (non fournie, adaptée au drone)
Fonctions principales	Propulsion pour drone racing, vol acrobatique
Entretien et nettoyage	Vérifier l'état des hélices et adaptateurs ; nettoyer avec un chiffon doux
Sécurité	Ne pas toucher les hélices en rotation ; utiliser des hélices adaptées ; mettre à jour le firmware
Pièces détachées et réparabilité	Hélices, adaptateur d'hélice Snail disponibles séparément sur DJI Store
Informations générales	Manuel disponible en plusieurs langues ; version 1.0 2016.12

FOIRE AUX QUESTIONS - Snail DJI

Quels types d'hélices sont compatibles avec le système DJI Snail ?

Les hélices 6048-3D (6x4.8 pouces) et 5048 Tri-Blade (5x4.8 pouces) sont compatibles, avec ou sans adaptateur d'hélice Snail.

Comment installer les hélices sur le moteur Snail 2305 Racing ?

Utilisez une clé hexagonale M2. Retirez l'adaptateur rapide, installez l'adaptateur Snail (noir pour CW, rouge pour CCW) avec vis M2×4, puis fixez les hélices en vissant les caches.

Que faire pour utiliser le mode 3D avec les hélices 6048-3D ?

Sélectionnez le mode 3D dans DJI Assistant 2 et mettez à jour le micrologiciel correspondant avant l'installation.

Quelles précautions de sécurité sont essentielles ?

Ne touchez jamais les hélices en rotation, ne mélangez pas les types d'hélices, et tenez-vous à distance des moteurs en fonctionnement.

Où puis-je acheter des pièces détachées comme les hélices ou l'adaptateur Snail ?

Les pièces sont disponibles sur la boutique officielle DJI ou sur le site www.dji.com/snail.

Le système Snail est-il compatible avec d'autres moteurs que le 2305 Racing ?

Non, il est spécifiquement conçu pour les moteurs DJI Snail 2305 Racing. L'adaptateur d'hélice Snail est nécessaire.

Comment distinguer les hélices CW et CCW ?

Les hélices CW sont marquées 'CW' et se montent sur l'adaptateur noir ; les hélices non marquées sont CCW et se montent sur l'adaptateur rouge.

Quelle est la différence de poids entre les deux types d'hélices ?

Les hélices 6048-3D pèsent 4,10 g chacune, tandis que les 5048 Tri-Blade pèsent 5,68 g.

Puis-je utiliser les hélices 5048 sans adaptateur Snail ?

Non, l'adaptateur d'hélice Snail est obligatoire pour monter les hélices 5048 Tri-Blade sur les moteurs 2305 Racing.

Où trouver le manuel d'utilisation complet ?

Le manuel est disponible en téléchargement gratuit sur notice-facile.com pour le modèle Snail DJI, ou sur le site officiel DJI.

MODE D'EMPLOI Snail DJI

Guide de l'utilisateur

V1.0 2016.12

EN User Guide 2 CHS 6 CHT 10 JP 14 KR 사용자 가이드 18 DE Bedienungsanleitung 22 ES Guía del usuario 26 FR Guide de l'utilisateur 30

Clause d'exclusion de responsabilité et mise en garde

Merci d'avoir acheté un produit de la série DJI™ Snail (ci-après dénommé le « produit »). Les informations contenues dans ce document affectent votre sécurité, vos droits et vos obligations. Lisez attentivement la présente clause d'exclusion de responsabilité avant d'utiliser ce produit. En utilisant ce produit, vous acceptez la présente clause d'exclusion de responsabilité et confirmez l'avoir lue dans son intégralité. Installez et utilisez ce produit conformément au guide de l'utilisateur. SZ DJI TECHNOLOGY CO., LTD. et ses sociétés affiliées déclinent toute responsabilité en cas de dommage ou de blessure causé(e) directement ou indirectement par l'utilisation, l'installation ou la modification incorrecte de ce produit, y compris mais sans s'y limiter, l'utilisation d'accessoires non autorisés.

DJI est une marque commerciale de SZ DJI TECHNOLOGY CO., LTD. (abrégée en « DJI ») et de ses sociétés affiliées. Les noms de produits, de marques, etc., apparaissant dans le présent document sont des marques commerciales ou des marques déposées de leurs détenteurs respectifs. Ce produit et le présent document sont la propriété de DJI, tous droits réservés. Aucune partie de ce produit ou du présent document ne peut être reproduite sous quelque forme que ce soit sans l'autorisation ou le consentement écrit préalable de DJI.

La présente clause d'exclusion de responsabilité est traduite dans plusieurs langues. En cas de divergence entre les différentes versions, la version chinoise prévaudra si le produit concerné a été acheté en Chine et la version anglaise prévaudra si le produit concerné a été acheté dans toute autre région.

Les hélices 6048-3D et les hélices 5048 Tri-Blade sont compatibles avec le système de propulsion Snail Racing. Un adaptateur d'hélice Snail est nécessaire pour installer les hélices sur les moteurs Snail 2305 Racing.

Éléments

Vous pouvez acheter séparément les paires d'hélices 6048-3D (CW, CCW), les paires d'hélices 5048 Tri-Blade (CW, CCW) et l'adaptateur d'hélice Snail dans la boutique officielle DJI.

Adaptateur d'hélice Snail

Installation des hélices

Outils nécessaires : clé hexagonale M2 et adaptateur d'hélice Snail

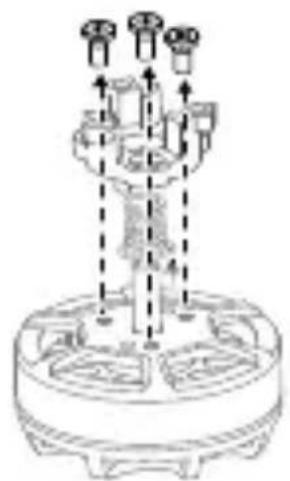

1. Retirez les vis de l'adaptateur d'hélice à démontage rapide sur les moteurs 2305 Racing, puis retirez l'adaptateur d'hélice à démontage rapide (et le ressort si nécessaire).

1. Retirez le cache de l'adaptateur d'hélice Snail.
2. Alignez les trous de l'adaptateur d'hélice noir et les trous des moteurs CW. Insérez les vis M2×4 et serrez-les fermement. Alignez les trous de l'adaptateur d'hélice rouge et les trous des moteurs CCW. Insérez les vis M2×4 et serrez-les fermement.
3. Installez les hélices non-marquées sur l'adaptateur d'hélice rouge, puis installez les hélices marquées CW sur l'adaptateur d'hélice noir.
4. Fixez les hélices en faisant tourner le cache rouge sur les axes de l'adaptateur d'hélice rouge et le cache noir sur les axes de l'adaptateur d'hélice noir.

• Exemple d'installation des hélices 6048-3D. • Avant d'installer des hélices 6048-3D, sélectionnez le mode 3D dans DJI Assistant 2 et mettez à jour le micrologiciel correspondant. • Tenez-vous à l'écart des moteurs et NE TOUCHEZ PAS les hélices lorsqu'elles tournent. • NE MÉLANGEZ PAS les types d'hélices.

• Utilisez des hélices adaptées à vos besoins pour éviter une usure trop rapide.
• Prenez garde de ne pas égarer les vis lors de l'installation et du démontage. • Pour en savoir plus, consultez le manuel de l'utilisateur du système de propulsion DJI Snail Racing.

Caractéristiques techniques

Hélices Diamètre × Pas du filetage Poids (une hélice)

Hélices 6048-3D 15,24 × 12,19 cm (6 × 4,8 pouces) 4,10 g

Hélices 5048 12,7 × 12,19 cm (5 × 4,8 pouces) 5,68 g

Contenu sujet à modifications.

Téléchargez la dernière version à l'adresse http://www.dji.com/snail

DJI est une marque commerciale de DJI. Copyright © 2016 DJI. Tous droits réservés.
