用户手册 Snail DJI
感谢您购买 DJM Snail 竞速多旋翼动力系统系列配件。在使用 Snail 竞速多旋翼动力系统系列配件之前，请仔细阅读本声明，一旦使用，即被视为对本声明全部内容的认可和接受。请严格遵守说明安装和使用该产品。因用户不当使用、安装、改装（包括使用非指定的 DJI 零配件，如：电机、电调、螺旋桨等）造成的任何损失，深圳市大疆™ 创新科技有限公司及其关联公司将不承担任何责任。
DJI 是深圳市大疆创新科技有限公司及其关联公司的商标。本文出现的产品名称、品牌等，均为其所属公司的商标或注册商标。本产品及说明为深圳市大疆创新科技有限公司版权所有。未经许可，不得以任何形式复制翻印。
关于不同语言版本的免责声明可能存在的语义差异，中国以中文版为准，其他地区以英文版为准。
简介
Snail 6048-3D 桨及 5048 三叶桨用于搭配 Snail 竞速多旋翼动力系统使用。 如需安装于 Snail 2305 竞速电机上，需搭配 Snail 普通桨转接件进行固定。
相关物品
Snail 6048-3D 桨(含 CW 及 CCW 桨)、5048 三叶桨(含 CW 及 CCW 桨)及普通桨转接件均为独立包装, 用户需分别购买。
安装时自备适用于桨座固定螺丝（M2×4）的内六角扳手。

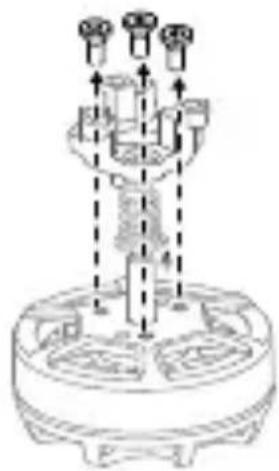

- 若用户手中的 2305 竞速电机上已安装快拆桨桨座，则需先行拆下原桨座底座：拧开 2305 电机上用于固定桨座的螺丝，并取下原桨座及弹簧。
- 取下螺旋桨转接件上的旋帽。
- 将红色普通桨转接件与 CCW 电机上的安装孔对齐，黑色普通桨转接件与 CW 电机上的安装孔对齐，拧紧螺丝进行固定。
- 安装未带有 CW 标志的螺旋桨到装有红色螺旋桨转接件的电机上，带 CW 标志的螺旋桨到黑色螺旋桨转接件的电机上。
- 将原旋帽安装回普通桨转接件的轴上，并顺时针方向旋转红色旋帽，逆时针方向旋转黑色旋帽，直至完全固定。
· 安装说明以 6048-3D 桨为例。
- 6048-3D 桨需在 DJI Assistant 2 调参软件中选择 “3D 模式” 并进行固件升级。
- 由于桨叶较薄，请小心操作以防意外划伤。
- 不可混用不同型号的螺旋桨。
- 螺旋桨为易损耗品，如有需要，请另行购买。
- 拆装过程中请注意妥善保管螺丝配件。
· 详细内容请参阅《DJI Snail 竞速多旋翼动力系统用户手册》。
产品规格
| 螺旋桨 直径 / 螺距 重量(单桨) | ||
| 6048-3D 桨 | 6×4.8 inch (15.24×12.19 cm) | 4.10 g |
| 5048 三叶桨 | 5×4.8 inch (12.70×12.19 cm) | 5.68 g |
内容如有更新，恕不另行通知。
您可以在 DJI 官方网站查询最新版本
Copyright © 2016 大疆创新 版权所有
免責聲明
感謝您購買 DJITM Snail 競速多旋翼動力系統系列配件。在使用 Snail 競速多旋翼動力系統系列配件之前，請仔細閱讀本聲明；當您開始使用，即表示您認同並接受本聲明的全部內容。請嚴格遵守本說明規定之產品安裝和使用方式。因使用者不當使用、安裝、改裝（包括使用非指定的 DJI 零配件，如：馬達、電調、螺旋槳等）造成的任何損失，深圳市大疆創新科技有限公司及其附屬公司概不負責。
DJI 是深圳市大疆創新科技有限公司及其附屬公司的商標。本文出現的產品名稱、品牌等，均為其所屬公司的商標或註冊商標。本產品及說明為深圳市大疆創新科技有限公司版權所有。未經許可，不得以任何形式複製翻印。
如不同語言版本的免責聲明有所差異，中國以中文版為準，其他地區悉依英語版為準。
簡介
Snail 6048-3D 槎及 5048 三葉槳用於搭配 Snail 競速多旋翼動力系統使用。如需安裝於 Snail 2305 競速馬達上，需搭配 Snail 普通槳轉接配件以進行固定。
相關物品
Snail 6048-3D 槃 (含 CW 及 CCW 槃)、5048 三葉槳 (含 CW 及 CCW 槠)及普通槳轉接配件均為獨立包裝，使用者需分別購買。
安裝時請自備適用於槳座固定螺絲 (M2 × 4) 的內六角扳手。
- 若使用者手中的 2305 競速馬達已安裝快拆槳槳座，則需先行拆下原槳座底座：鬆開 2305 馬達上用於固定槳座的螺絲，並取下原槳座及彈簧。

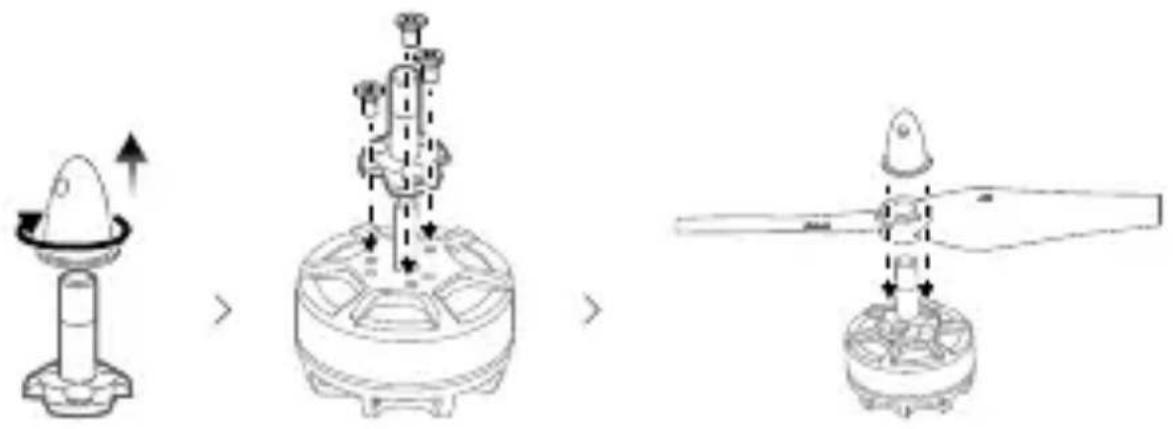

- 取下螺旋槳轉接配件上的旋帽。
- 將紅色普通槳轉接配件與 CCW 馬達上的安裝孔對齊，將黑色普通槳轉接配件與 CW 馬達上的安裝孔對齊，轉緊螺絲加以固定。
- 將未帶 CW 標誌的螺旋槳安裝到裝有紅色螺旋槳轉接配件的馬達上，並將帶有 CW 標誌的螺旋槳安裝到黑色螺旋槳轉接配件的馬達上。
- 將原旋帽安裝回普通槳轉接配件的軸上，並順時針方向旋轉紅色旋帽，逆時針方向旋轉黑色旋帽，直到完全固定為止。
• 安裝說明以 6048-3D 槎為例。
- 6048-3D 槆需在 DJI Assistant 2 調參軟體選擇「3D 模式」並進行韌體升級。
- 由於槳葉較薄，請小心操作，以防意外劃傷。
- 不可混用不同型號的螺旋槳。
- 螺旋槳為易損耗品，如有需要，請另行購買。
- 拆裝過程中，請注意妥善保管螺絲配件。
• 詳細內容請參閱《DJI Snail 競速多旋翼動力系統使用者手冊》。
產品規格
| 螺旋槳 | 直徑/螺距 | 重量(單槳) |
| 6048-3D 槳 | 6 × 4.8 inch (15.24 × 12.19 cm) | 4.10 g |
| 5048 三葉槳 | 5 × 4.8 inch (12.70 × 12.19 cm) | 5.68 g |
内容如有更新，恕不另行通知。
您可至下列網址下載最新版本
如果您对说明书有任何疑问或建议，请通过以下电子邮箱联系我们：DocSupport@dji.com。
Printed in China.
中国印制
