产品类型	高亮度航拍监视器
品牌	DJI
型号	CrystalSky CS785 / CS785U / CS550
尺寸 (CS785/CS785U)	不含电池：208.6 × 147.8 × 17 mm；含电池：208.6 × 147.8 × 34.75 mm
尺寸 (CS550)	不含电池：153.76 × 84.94 × 19 mm；含电池：153.76 × 84.94 × 39.6 mm
重量 (CS785/CS785U)	约425克（不含电池）
重量 (CS550)	约228克（不含电池）
智能电池	LiPo, 7.6V, 4920mAh, 37.39Wh, 重量约170克
电源/充电	WCH2充电站，兼容DJI Inspire 2、Phantom 4等充电器
触摸屏	IPS, 7.85英寸(CS785)或5.5英寸(CS550), 分辨率2048×1536(CS785)或1920×1080(CS550)
亮度	CS785: 1000 cd/m²; CS785U: 2000 cd/m²; CS550: 1000 cd/m²
内部存储	CS785: 64GB ROM; CS785U: 128GB ROM; CS550: 32GB ROM
操作系统	Android 5.1
内置应用	DJI GO和DJI GO 4
连接	Wi-Fi 2.4/5.2/5.8 GHz, 蓝牙, GPS/GLONASS, 4G（外置模块）
接口	HDMI（4K输出）, USB 2.0, Micro USB, USB Type-C高速接口, micro-SD卡槽（最大128GB）, 耳机插孔
内置传感器	陀螺仪, 指南针, 光敏传感器, 麦克风
主要功能	云台和相机控制, 遥测显示, 地图, DJI商城, 内容分享
兼容无人机	DJI Mavic, Osmo（不含Mobile）, Inspire, Phantom 3（Pro/Advanced）, Phantom 4, Matrice
工作温度	-20°C至40°C
维护	用干布清洁金属触点
可用配件	智能电池WB37, WCH2充电站, 固定支架, 遮光罩

常见问题 - CrystalSky DJI

哪些无人机兼容CrystalSky？

CrystalSky兼容DJI Mavic、Osmo（不含Osmo Mobile）、Inspire、Phantom 3（Professional和Advanced）、Phantom 4和Matrice无人机。请查阅dji.com产品页面了解兼容性更新。

屏幕最大亮度是多少？

CS785达到1000 cd/m²，CS785U达到2000 cd/m²，CS550达到1000 cd/m²。光敏传感器自动调节亮度。

如何给智能电池充电？

将电池插入WCH2充电站，连接兼容的DJI充电器（如Inspire 2充电器）到充电站，然后插入电源（100-240V）。充电站智能地按电量从高到低充电。

电池续航时间是多少？

续航时间取决于使用情况。WB37电池（4920mAh，7.6V）通常可支持数小时使用。内置980mAh电池在更换智能电池时提供长时间待机。

可以在没有智能电池的情况下使用CrystalSky吗？

可以，内置980mAh电池可在一定时间内保持监视器待机，但正常使用需要智能电池。

如何更新CrystalSky固件？

通过Micro USB接口将屏幕连接到电脑，使用DJI ASSISTANT 2。也可以使用USB OTG线直接从屏幕更新固件。

CrystalSky内置GPS吗？

是的，它集成了GNSS模块（GPS/GLONASS），用于地图和导航功能。使用时注意不要遮挡GNSS区域。

如何将CrystalSky安装到遥控器上？

使用可选固定支架：将A部件拧到屏幕上，将B部件安装到遥控器上，然后插入并锁紧。用硬币调节垂直角度。

支持哪些类型的内存卡？

CrystalSky支持最大128GB的micro-SD卡。有两个卡槽可扩展存储。

如果屏幕不亮怎么办？

首先检查智能电池是否正确插入并充电。长按电源键。如果问题仍然存在，按住电源键10秒重置设备。

用户手册 CrystalSky DJI

感谢您购买 DJI 产品。本文所提及的内容关系到您的安全以及合法权益与责任。使用本产品之前，请仔细阅读本文以确保已对产品进行正确的设置。不遵循和不按照本文的说明与警告来操作可能会给您和周围的人带来伤害，损坏本产品或其它周围的物品。本文档及本产品所有相关的文档最终解释权归大疆 ^™ 创新（DJI）所有。如有更新，恕不另行通知。请访问 www.dji.com 官方网站以获取最新的产品信息。

一旦使用本产品，即视为您已经仔细阅读本免责声明与警告，理解、认可和接受本声明全部条款和内容。您承诺对使用本产品以及可能带来的后果负全部责任。您承诺仅出于正当目的使用本产品，并且同意本条款以及大疆创新（DJI）制定的任何相关条例、政策和指引。大疆创新（DJI）对于直接或间接使用本产品而造成的损坏、伤害以及任何法律责任不予负责。用户应遵循包括但不限于本文提及的所有安全指引。

即使存在上述规定，消费者权益依然受当地法律法规所保障，并不受本免责声明影响。

DJI 是深圳市大疆创新科技有限公司及其关联公司的商标。本文出现的产品名称、品牌等，均为其所属公司的商标或注册商标。本产品及手册为大疆创新版权所有。未经许可，不得以任何形式复制翻印。

注意事项

1. 充电管家作为充电接口扩展器，用于对智能电池进行充电。请使用符合要求的充电器为充电管家供电。
2. 充电管家仅适用于 DJI 指定型号的智能电池充电。请勿使用充电管家为非指定型号电池充电。
3. 先按下电池移除按键，才能移出电池。
4. 请勿用手或其他物体触碰金属端子。
5. 若金属端子附着异物，请用干布擦拭干净。

简介

CrystalSky ^TM 显示屏为航拍设计，在不同光照的环境下能显示清晰的影像。可支持 DJI MAVIC，OSMO ^TM 系列（不含 Osmo Mobile），INSPIRE 系列，PHANTOM ^TM 4 系列，Phantom 3 系列（Phantom 3 Professional, Phantom 3 Advanced）和 MATRICE ^TM 系列。* 内置 DJI GO ^TM App / DJI GO 4 App 提供飞行与拍摄控制、监控、剪辑和回放等功能，通过触摸显示屏即可轻松操控。

* 适用的 DJI 设备会持续更新，请访问 DJI CrystalSky 产品页面查看详细列表。

盒内物品

CrystalSky 显示屏 × 1

智能电池 ×2（CS785/CS785U）或 ×1（CS550）

智能电池充电管家（WCH2）×1

CrystalSky 使用说明 × 1

智能电池安全使用指引 × 1

普通版安装支架（选配）×1

遮光罩（选配）×1

* 本手册所示例的选配件需另行购买，请从 DJI 商城了解更多详细信息。

部件说明

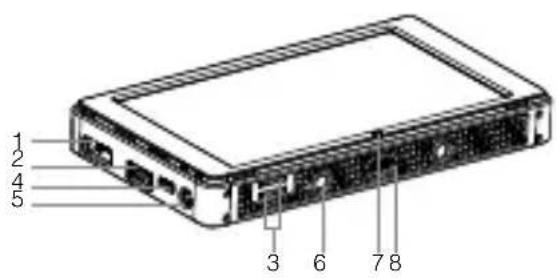

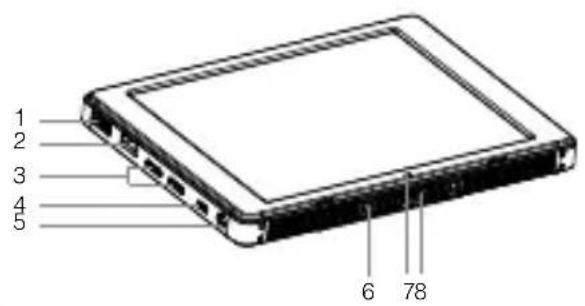

显示屏

1. HDMI 接口

输出 HDMI 视频信号。

1. USB 接口

支持 U 盘等外接设备。

1. Micro SD 卡槽

为 CrystalSky 提供额外的储存拓展，最大支持 128 GB Micro SD 卡。

1. Micro USB 接口

可通过 Micro USB 线连接遥控器使用，或连接 PC 通过 DJI Assistant™ 2 进行参数配置。还可通过 USB OTG 线对飞行器进行升级。

1. 耳机插孔

CHS

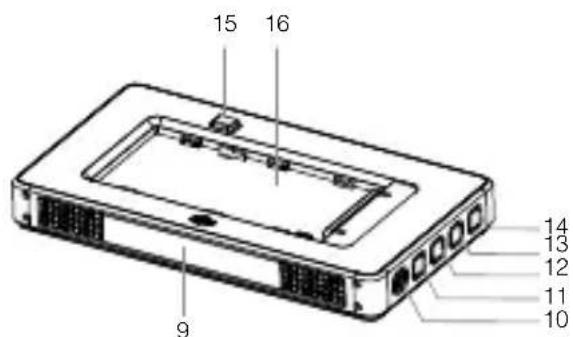

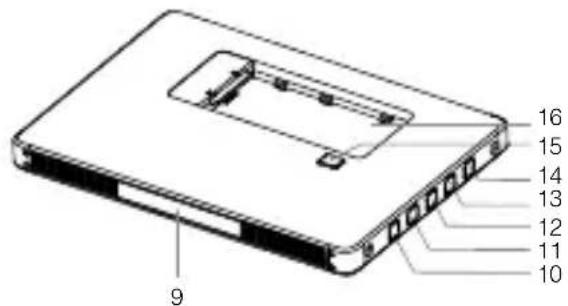

1. Type-C USB2.0 HS 接口

2. 内置 GNSS 模块

3. 电源按键

4. 自定义按键

5. 设置按键
6. 自定义按键
7. 返回按键
8. 电池移除按键
9. 电池插槽

使用

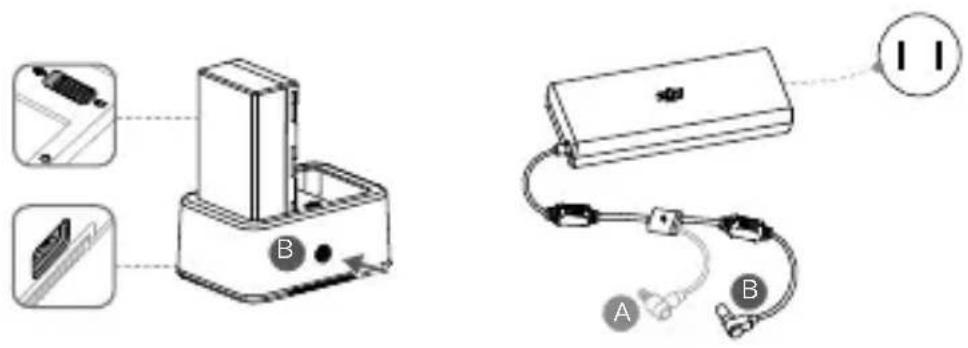

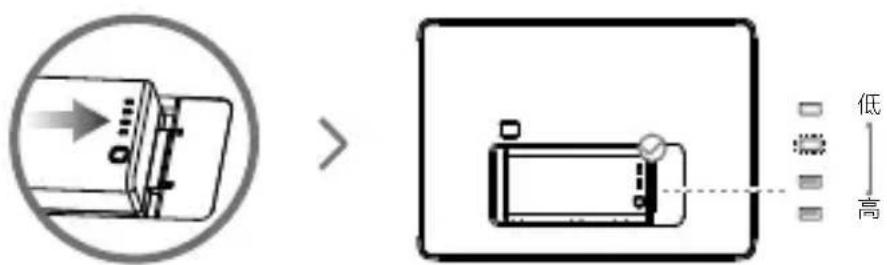

充电

以 Inspire 2 充电器为例进行充电示例 *。

安装电池到充电管家中，再将充电器接头 B 插入充电管家的电源接口，最后连接充电器到交流电源（100-240V，50/60Hz）。充电过程中，充电管家会优先选择电量较高的电池进行充电。电池充满时会有声音提示，拔下电池或关闭蜂鸣器开关可停止声音提示。

充电管家绿灯闪烁表示正在充电，绿灯常亮表示充电完毕。

使用 Inspire 2, Phantom 4 充电器或 Inspire 2 车载充电器时, 切勿与智能飞行电池同时充电。

• 可以使用充电管家的 USB 供电接口为充电要求为 5V/2A 的移动设备充电。
• 参考充电管家使用说明，了解更多充电管家内容。

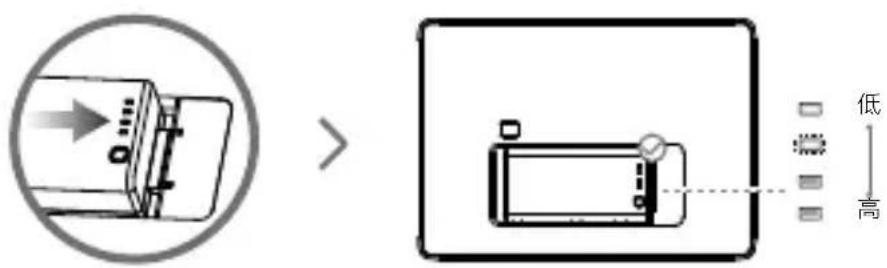

安装电池

安装电池到电池插槽，向右推电池直到听到“咔”一声。

• 先按下电池移除按键，才能移出电池。
• 安装智能电池之后，智能电池可为内置电池充电，这可能会减少智能电池使用的总时长。在未安装智能电池时，内置电池可为显示屏短时待机供电，以便在及时安装外部智能电池之后能够快速启动屏幕。

* 安装连线均以 CrystalSky CS785 为例。

安装显示屏

安装支架 A 部件到显示屏

安装部件 B 到遥控器

打开 B 部件的锁扣，并安装到 A 中

使用安装支架时，将支架上的连接线接到遥控器的 USB 接口。

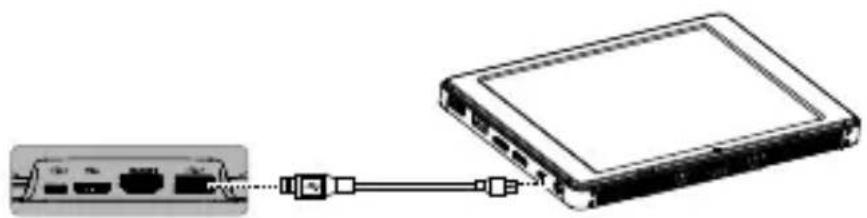

如果没有安装支架，则使用遥控器 Micro USB 连接线，连接显示屏的 Micro USB 接口至遥控器的 USB 接口。

请勿同时使用 Type-C USB2.0 HS 接口和 Micro USB 接口，一旦 Type-C USB2.0 HS 接口正在使用，Micro USB 口将不起作用。

DJI GO/GO 4 App

长按侧边电源按键，开启设备，进入 DJI GO/GO 4 App 界面。

点击 DJI GO/GO 4 App 来操作飞行器上的云台和相机，控制拍照、录影以及设置飞行参数，直接分享所拍摄的照片与视频。

* 该图仅用于示例，请以实际显示为准。

产品规格

显示屏
型号 CS785/CS785U CS550
重量 约425g约228g
尺寸(不含电池)	208.6×147.8×17mm	153.76×84.94×19mm
尺寸(含电池)	208.6×147.8×34.75mm	153.76×84.94×39.6mm
触摸屏	7.85', IPS屏幕,支持多点触控	5.5', IPS屏幕,支持多点触控
分辨率 2048×1536	1920×1080
亮度	CS785: 1000 cd/m2CS785U: 2000 cd/m2	1000 cd/m2
存储空间	CS785: ROM 64GBCS785U: ROM 128GB	ROM 32GB
内置 App DJI GO, DJI GO 4
操作系统 Android 5.1
接口	HDMI(支持3840×2160输出),双SD卡槽,USB,Micro USB, Type-C USB2.0 HS
网络	WIFI频段:2.4GHz,5.2GHz&5.8GHz*协议:802.11b、802.11g、802.11n (HT20)、802.11a支持 4G网卡
EIRP(dBm)	2.4GHz: <20 dBm (CE); <30 dBm (FCC)5GHz: <14 dBm (CE); <23 dBm (FCC)
GNSS GPS/GLONASS
内置模块 陀螺仪,指南针,扬声器,光敏传感器,麦克风

内置电池 980 mAh, 3.7 V

4K 解码能力 H.264: 4K30p; H.265: 4K60p

工作环境温度 -20℃至 40℃

Mavic, Osmo 系列（不含 Osmo Mobile），Inspire，Matrice，Phantom 3 (Phantom 3 Professional, Phantom 3 Advanced) 和 Phantom 4 系列

智能电池

型号 WB37-4920mAh-7.6V

容量 4920 mAh

电压 7.6 V

电池类型 锂离子电池

能量 37.39 Wh

最大充电功率 55 W

工作环境温度 -20℃至40℃

存放环境温度 存放时间小于3个月： 28^ 至 45^ 存放时间大于3个月： 22^ 至 30^

充电环境温度 5℃ 至 40℃

电池整体重量 约 170 g

尺寸 90 × 45 × 26 ~mm

充电管家
型号 WCH2
输入电压 17.3 - 26.2 V
输出电压电流 8.7 V, 6 A; 5 V, 2 A

适用充电器型号	Inspire 2 标配充电器 (IN2C180)
	Inspire 2 充电器 (ADE018)
	Inspire 2 车载充电器 (C6S90-2)
	Inspire 1 标配充电器 (A14-100P1A)
	Inspire 1 充电器 (ADE018)
	Inspire 1 车载充电器 (C6S90)
	Phantom 4 标配充电器 (PH4C100)
	Phantom 4 车载充电器 (C4S90-4)
	Phantom 3 Professional 标配充电器 (ADE019)
	Phantom 3 车载充电器 (C4S90)
	Phantom 3 57W 充电器 (A14-057N1A)***
	Osmo 57W 充电器 (A14-057N1A)***

重量 138 g

工作环境温度 5^ C 至 40^ C

充电时间 71 分钟（单个）

* 部分国家不支持 5.2GHz 和 5.8GHz 频段，以遵从当地法规。
** Mavic 和 Osmo 仅支持 CS550，并且需要另行购买安装支架，请从 DJI 商城了解更多详细信息。
***57W 充电器充电功率有限，因此，对电池充电时，切勿同时使用 USB 输出口对其它设备进行充电。

免責聲明和警告

感謝您購買 DJI™ 產品。本文所提及的內容關係到您的安全及合法權益與責任。使用本產品之前，請仔細閱讀本文以確保已對產品進行正確的設定。若未遵循及未按照本文的說明與警告來操作，可能會對您和周圍的人造成傷害，損壞本產品或其它鄰近的物品。本文件及本產品所有相關文件的最終解釋權歸大疆™ 創新 (DJI) 所有。如有更新，恕不另行通知。請前往 www.dji.com 官方網站以獲取最新的產品資訊。

一旦使用本產品，即視為您已經仔細閱讀本免責聲明與警告，理解、認可和接受本聲明全部條款和內容。您承諾對使用本產品及可能帶來的後果負全部責任。您承諾僅出於正當目的使用本產品，並且同意本條款以及大疆創新(DJI)制定的任何相關條例、政策和指南。大疆創新(DJI)對於直接或間接使用本產品而造成的損壞、傷害及任何法律責任概不負責。使用者應遵循包括但不限於本文提及的所有安全指南。

即使存在上述規定，消費者權益依然受當地法律法規所保障，並不受本免責聲明影響。

DJI 是深圳市大疆創新科技有限公司及其附屬公司的商標。本文出現的產品名稱、品牌等，均為其所屬公司的商標或註冊商標。本產品及手冊之版權為大疆創新所有。未經許可，不得以任何形式複製翻印。

注意事項

1. 充電管家是充電連接埠擴充器，可對智能電池進行充電。請使用符合要求的充電器為充電管家供電。
2. 充電管家僅適用於為 DJI 指定型號的智能電池充電。請勿使用充電管家為非指定型號的電池充電。
3. 先按下電池移除按鈕，才能取出電池。
4. 請勿用手或其他物體觸碰金屬端點。
5. 若金屬端點上有異物，請用乾布擦拭乾淨。

簡介

CrystalSky™顯示幕是專為航拍所設計，在不同光照環境下仍能顯示清晰的影像。可支援 DJI MAVIC™，OSMO™ 系列（不含 Osmo Mobile）、INSPIRE™ 系列、PHANTOM™ 4 系列、Phantom 3 系列（Phantom 3 Professional、Phantom 3 Advanced）和 MATRICE™ 系列。*內建 DJI GO™ 應用程式 / DJI GO 4 應用程式，提供飛行與拍攝控制、監控、剪輯和播放等功能，透過觸摸顯示幕即可輕鬆操控。

* 適用的 DJI 裝置會持續更新，請造訪 DJI CrystalSky 產品頁面查看詳細列表。

包装内容物

CrystalSky 顯示幕 × 1

智能電池 × 2 (CS785/CS785U) 或 × 1 (CS550)

智能電池充電管家 (WCH2) × 1

CrystalSky 使用說明 × 1

智能電池安全使用指南 × 1

普通版安裝支架（選配）×1

遮光罩（選配）×1

* 本手冊所列舉的選購配件需另行購買，請從 DJI 商店瞭解更多詳細資料。

零組件説明

顯示幕

1. HDMI 連接埠

輸出 HDMI 影片訊號。

1. USB 連接埠

支援 USB 隨身碟等外接装置。

1. Micro SD 卡插槽

為 CrystalSky 提供額外的儲存空間擴充，最高支援 128 GB Micro SD 卡。

1. Micro USB 連接埠

可透過 Micro USB 線連接遙控器使用，或連接 PC 通過 DJI Assistant™ 2 進行參數設定。還可透過 USB OTG 線對航拍機進行升級。

1. 耳機插孔

CHT

高亮度版本 CS785/

超高亮度版本 CS785U

CS550

1. 螺絲安裝孔位

2. 感光口

內建光敏感測器。

1. Type-C USB2.0 HS 連接埠

2. 內建 GNSS 模組

3. 電源按鈕

4. 自訂按鈕

5. 設定按鈕

6. 自訂按鈕

7. 返回按钮

8. 電池移除按鈕

9. 電池插槽

使用

充電

以 Inspire 2 充電器為例進行充電示範 *。

安裝電池到充電管家中，再將充電器接頭 B 插入充電管家的電源連接埠，最後連接充電器到交流電源 (100-240V, 50/60Hz)。充電過程中，充電管家會優先選擇電量較高的電池進行充電。電池充飽時會有聲音提示，拔下電池或關閉蜂鳴器開關可停止聲音提示。

充電管家綠燈閃爍表示正在充電，綠燈常亮表示充電完畢。

使用 Inspire 2、Phantom 4 充電器或 Inspire 2 車用充電器時，切勿與智能飛行電池同時充電。

• 可以使用充電管家的 USB 供電連接埠為充電要求為 5V/2A 的行動裝置充電。
  • 參考充電管家使用說明，瞭解更多充電管家內容。

安裝電池

安裝電池到電池插槽，向右推電池直到聽到「卡嗒」一聲。

• 先按下電池移除按鈕，才能取出電池。
• 安裝智能電池之後，智能電池可為內置電池充電，這可能會減少智能電池使用的總時長。在未安裝智能電池時，內置電池可為顯示器短時待機供電，以便在及時安裝外部智能電池之後能夠快速啟動畫面。

* 安裝連線均以 CrystalSky CS785 為例。

安裝顯示幕

打開 B 零組件的鎖扣，並安裝到 A 中

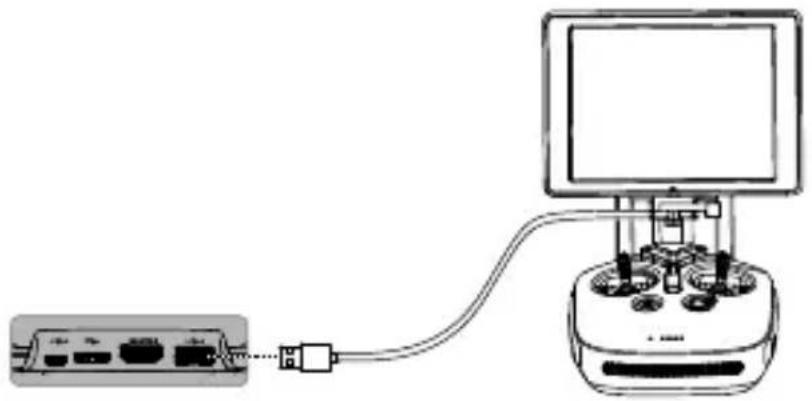

使用安裝支架時，將支架上的連接線接到遙控器的 USB 連接埠。

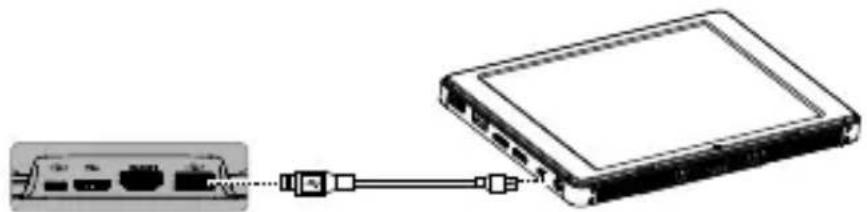

如果沒有安裝支架，則使用遙控器 Micro USB 傳輸線，將顯示幕的 Micro USB 連接埠連接至遙控器的 USB 連接埠。

請勿同時使用 Type-C USB2.0 HS 連接埠和 Micro USB 連接埠，一旦 Type-C USB2.0 HS 連接埠正在使用，Micro USB 連接埠將無法作用。

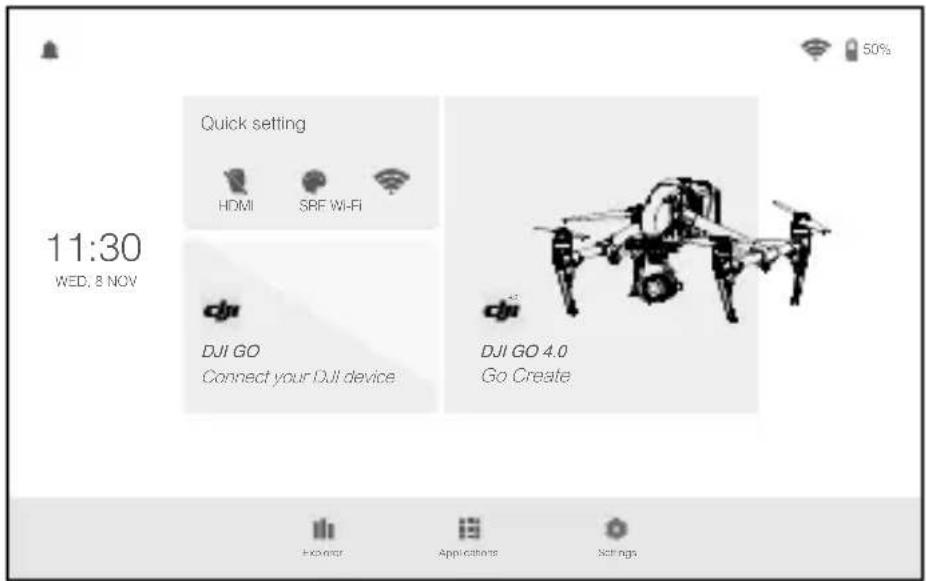

DJI GO/GO 4 應用程式

長按側邊電源按鈕，開啟裝置，進入 DJI GO/GO 4 應用程式介面。

點擊 DJI GO/GO 4 應用程式，來操作航拍機上的雲台和相機，控制拍照、錄影以及設定飛行參數，直接分享所拍攝的照片與影片。

* 為遵循當地法規，5.2GHz 及 5.8GHz 兩通信頻率在部分國家無法使用。

** Mavic 和 Osmo 僅支援 CS550，並且需要另行購買安裝支架，請從 DJI 商城瞭解更多詳細資料。

***57W 充電器充電功率有限，因此，對電池充電時，請勿同時使用 USB 輸出連接埠對其它設備進行充電。

免責事項

为防止可能出现的听力损伤，请勿长时间用高音量听音乐。

為防止可能出現的聽力損傷，請勿長時間用高音量聽音樂。
