Producttype	Hooghelderheid luchtfotografiemonitor
Merk	DJI
Model	CrystalSky CS785 / CS785U / CS550
Afmetingen (CS785/CS785U)	Zonder accu: 208,6 × 147,8 × 17 mm; met accu: 208,6 × 147,8 × 34,75 mm
Afmetingen (CS550)	Zonder accu: 153,76 × 84,94 × 19 mm; met accu: 153,76 × 84,94 × 39,6 mm
Gewicht (CS785/CS785U)	Ongeveer 425 g (zonder accu)
Gewicht (CS550)	Ongeveer 228 g (zonder accu)
Slimme accu	LiPo, 7,6 V, 4 920 mAh, 37,39 Wh, gewicht ca. 170 g
Voeding / Opladen	Oplaadstation WCH2, compatibel met DJI Inspire 2, Phantom 4 laders, enz.
Aanraakscherm	IPS, 7,85\" (CS785) of 5,5\" (CS550), resolutie 2048×1536 (CS785) of 1920×1080 (CS550)
Helderheid	CS785: 1 000 cd/m²; CS785U: 2 000 cd/m²; CS550: 1 000 cd/m²
Interne opslag	CS785: 64 GB ROM; CS785U: 128 GB ROM; CS550: 32 GB ROM
Besturingssysteem	Android 5.1
Ingebouwde apps	DJI GO en DJI GO 4
Connectiviteit	Wi-Fi 2,4 / 5,2 / 5,8 GHz, Bluetooth, GPS/GLONASS, 4G (externe module)
Poorten	HDMI (4K-uitgang), USB 2.0, Micro USB, USB Type-C hoge snelheid, micro-SD-slot (max 128 GB), koptelefoonaansluiting
Ingebouwde sensoren	Gyroscoop, kompas, lichtsensor, microfoon
Hoofdfuncties	Gimbal- en camerabediening, telemetrie-weergave, kaarten, DJI Store, content delen
Drone-compatibiliteit	DJI Mavic, Osmo (behalve Mobile), Inspire, Phantom 3 (Pro/Advanced), Phantom 4, Matrice
Bedrijfstemperatuur	-20 tot 40 °C
Onderhoud	Reinig de metalen contactpunten met een droge, schone doek
Beschikbare reserveonderdelen	Slimme accu WB37, oplaadstation WCH2, bevestigingsbeugel, zonnekap

Veelgestelde vragen - CrystalSky DJI

Welke drones zijn compatibel met de CrystalSky?

De CrystalSky is compatibel met DJI Mavic, Osmo (behalve Osmo Mobile), Inspire, Phantom 3 (Professional en Advanced), Phantom 4 en Matrice drones. Raadpleeg de productpagina op dji.com voor compatibiliteitsupdates.

Wat is de maximale helderheid van het scherm?

De CS785 bereikt 1 000 cd/m², de CS785U 2 000 cd/m² en de CS550 1 000 cd/m². De lichtsensor past de helderheid automatisch aan.

Hoe laad ik de slimme accu op?

Plaats de accu in het oplaadstation WCH2, sluit een compatibele DJI-lader (bijv. Inspire 2-lader) aan op het station en steek de stekker in het stopcontact (100-240 V). Het station laadt de accu's slim op van het hoogste naar het laagste niveau.

Wat is de accuduur?

De accuduur is afhankelijk van het gebruik. De WB37-accu (4 920 mAh, 7,6 V) biedt doorgaans enkele uren gebruik. De ingebouwde accu van 980 mAh zorgt voor langdurige standby tijdens het wisselen van de slimme accu.

Kan ik de CrystalSky zonder slimme accu gebruiken?

Ja, de ingebouwde accu van 980 mAh houdt de monitor een tijdje in standby, maar voor normaal gebruik is de slimme accu nodig.

Hoe werk ik de firmware van de CrystalSky bij?

Sluit het scherm via de Micro USB-poort aan op een computer en gebruik DJI ASSISTANT 2. U kunt ook de USB OTG-kabel gebruiken om de firmware rechtstreeks vanaf het scherm bij te werken.

Heeft de CrystalSky ingebouwde GPS?

Ja, het heeft een GNSS-module (GPS/GLONASS) voor kaart- en navigatiefuncties. Zorg ervoor dat u het GNSS-gebied niet blokkeert tijdens gebruik.

Hoe bevestig ik de CrystalSky aan een radiocontroller?

Gebruik de optionele bevestigingsbeugel: schroef onderdeel A op het scherm, installeer onderdeel B op de controller, steek erin en vergrendel. Pas de verticale hoek aan met een munt.

Welke soorten geheugenkaarten worden ondersteund?

De CrystalSky accepteert micro-SD-kaarten tot 128 GB. Er zijn twee slots beschikbaar om de opslag uit te breiden.

Wat te doen als het scherm niet aangaat?

Controleer eerst of de slimme accu correct is geplaatst en opgeladen. Houd de aan/uit-knop lang ingedrukt. Als het probleem aanhoudt, reset het apparaat door de aan/uit-knop 10 seconden ingedrukt te houden.

GEBRUIKSAANWIJZING CrystalSky DJI

Gefeliciteerd met de aankoop van je nieuwe DJI™-product. De informatie in dit document betreft je veiligheid en je wettelijke rechten en plichten. Lees dit hele document zorgvuldig door om ervoor te zorgen dat je de juiste configuratie toepast vóór het gebruik. Het niet lezen en opvolgen van de instructies en waarschuwingen in dit document kan leiden tot ernstig letsel bij jezelf of anderen, tot schade aan je DJI-product of schade aan andere objecten in de omgeving. Dit document en alle overige documentatie zijn onderhevig aan veranderingen naar goeddunken van DJI. Surf voor up-to-date productinformatie naar http://www.dji.com en klik op de productpagina van dit product.

Door dit product te gebruiken geef je aan dat je deze disclaimer en waarschuwing zorgvuldig hebt gelezen en dat je begrijpt en ermee akkoord gaat dat je je moet houden aan de hierin gestelde voorwaarden en bepalingen. Je gaat ermee akkoord dat je verantwoordelijk bent voor je eigen gedrag tijdens het gebruik van dit product, en voor de mogelijke gevolgen daarvan. Je gaat ermee akkoord om dit product uitsluitend voor gepaste doeleinden te gebruiken en in overeenstemming met alle toepasselijke wetten, regels en voorschriften, en alle voorwaarden, voorzorgsmaatregelen, gewoonten, beleidsregels en richtlijnen die DJI heeft opgesteld en beschikbaar heeft gesteld. DJI aanvaardt geen aansprakelijkheid voor schade, letsel of enige wettelijke verantwoordelijkheid die direct of indirect voortkomt uit het gebruik van dit product. De gebruiker neemt veilig en legaal gebruik in acht, inclusief, maar niet beperkt tot wat in dit document uiteen is gezet.

DJI is een handelsmerk van SZ DJI TECHNOLOGY CO., LTD. (Afgekort als "DJI") en haar dochterondernemingen. Namen van producten, merken, enz. in dit document zijn handelsmerken of gedeponeerde handelsmerken van hun respectieve eigenaren.

Waarschuwing

1. De Charging Hub is alleen compatibel met de bijbehorende lader. Probeer de Charging Hub NIET met een andere acculader te gebruiken.
2. De Charging Hub is alleen compatibel met de Inspire 2 Battery Charger. Probeer de Charging Hub NIET met een andere acculader te gebruiken.
3. Zorg dat je vóór het verwijderen van de accu op de ontgrendelknop van de accu drukt.
4. Probeer NIET de metalen klemmen van de Power Adapter aan te raken.
5. Reinig de metalen klemmen met een schone, droge doek als er een zichtbare ophoping van vuil is.

Inleiding

CrystalSky™ is ontworpen voor luchtfotografie dat onder verschillende lichtomstandigheden scherpe beelden levert, dankzij de ingebouwde lichtgevoelige sensor. Ondersteuning voor DJI MAVIC™, OSMO™ -serie, (exclusief Osmo Mobile), INSPIRE™-serie, PHANTOM™ 4-serie, Phantom 3-serie (Phantom 3 Professional, Phantom 3 Advanced) en MATRICE™ -serie.* Gebruik de geïntegreerde DJI GO™-/DJI GO 4-app om de gimbal, camera en andere functies van jouw flight system te bedienen. De app omvat ook een kaart, een online store en een gebruikerscentrum om je drone te configureren en je content te delen.

* Naarmate de testprocedures en ontwikkeling vorderen, wordt ondersteuning voor DJI apparaten toegevoegd. Ga voor een volledige lijst naar de productpagina van DJI CrystalSky op dji.com.

In de doos

CrystalSky Monitor x1

Gebruikershandleiding CrystalSky x1

Veiligheidsrichtlijnen Intelligent Battery x1

Montagesteun (optie) ×1

Dop (optie) ×1

* Optionele onderdelen kunnen afzonderlijk worden aangeschaft in de officiële DJI Online Store.

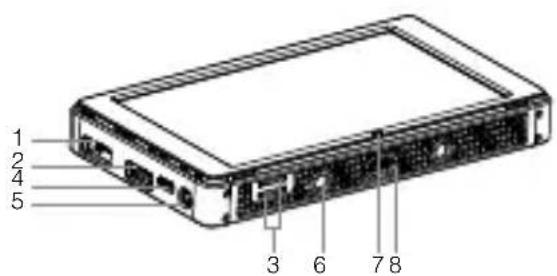

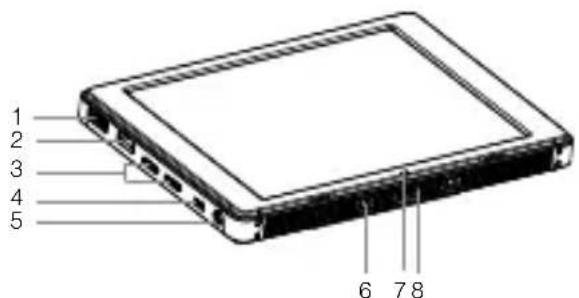

Overzicht

CrystalSky Monitor

1. HDMI-poort

HDMI-video-uitgangssignaal.

1. USB-poort

Ondersteund uitbreidings- apparaat, bijv. een U-disk.

1. MicroSD-kaartsleuf

Deze sleuf biedt extra opslagruimte voor het weergaveapparaat, ondersteunt maximaal 128 GB.

1. Micro-USB-poort

Gebruik een micro-USB-kabel om de afstandsbediening aan te sluiten als deze wordt gebruikt, of de pc om parameters te configureren via DJI ASSISTANT™

1. Gebruik de USB-OTG-kabel om de firmware van de drone updaten.

2. Hoofdtelefoonaansluiting

CS785 (Highlight-versie) /

CS785U (Ultra-bright-versie)

CS550

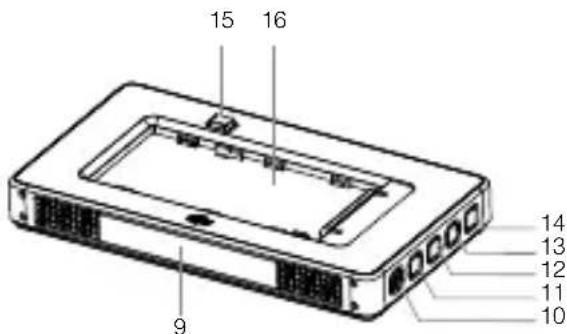

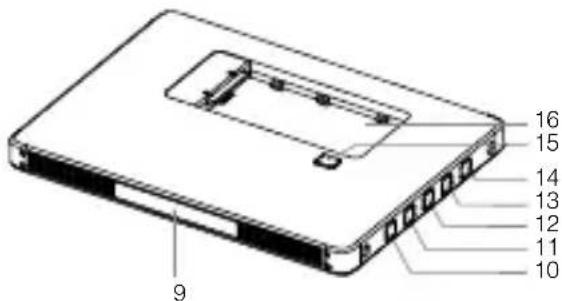

1. Schroefopening voor montage

2. Poort lichtgevoelig Ingebouwde lichtgevoelige sensor.

3. Type-C USB 2.0 HS-poort

4. Ingebouwde GNSS

5. Aan-/uitknop

6. Aanpasbare knop

7. Instelknop

8. Aanpasbare knop

9. Terug knop

10. Accu-ontgrendelknop

11. Accuvak

Gebruik

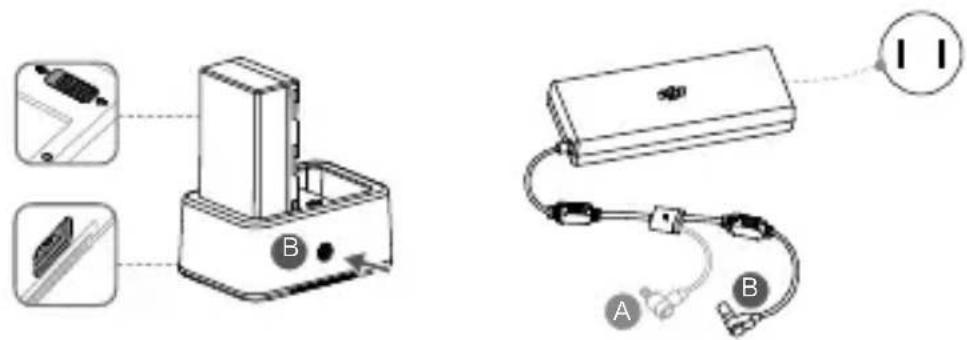

Accu opladen

Gebruik de Inspire 2-lader zoals afgebeeld.*

Plaats de accu in de standaard Charging Hub en sluit connect B van de lader aan op de Charging HUB. Sluit vervolgens de lader aan op een stroombron (100-240 V, 50/60 Hz). De Charging Hub laadt de accu's op in volgorde van hun vermogensniveau, van hoog naar laag. De zoemer geeft een signaal wanneer het opladen is voltooid. Verwijder de accu of schakel de zoemerschakelaar uit om de zoemer te stoppen.

De Status-LED knippert groen tijdens het laden en brandt onafgebroken groen als de accu volledig is opgeladen.

Laad de Intelligent Flight Battery NIET tegelijk op met de Intelligent Battery wanneer u de Inspire 2, Phantom 4 Charger of Inspire 2 Car Charger gebruikt.

• De USB-voedingspoort kan worden gebruikt om een mobiel apparaat van 5 V / 2 A op te laden.
• Raadpleeg de gebruikershandleiding van de Charging Hub (WCH2) voor meer informatie.

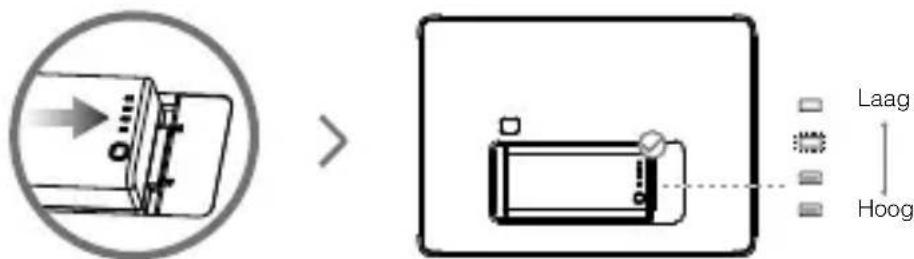

Accu monteren

Plaatst de accu in het accuvak en schuif hem naar voren tot je een klik hoort.

Druk eenmaal op de accuniveauknop om het laadniveau te controleren.

• Druk vóór het verwijderen van de accu op de ontgrendelknop van de accu.
• Nadat de Intelligent Battery is geplaatst, kan deze de ingebouwde accu opladen, wat mogelijk leidt tot een kortere accuduur van de Intelligent Battery. De ingebouwde accu kan de monitor zonder hulp van de Intelligent Battery gedurende een korte tijd in de stand-by-modus houden, zodat u de monitor snel kunt starten zodra de Intelligent Battery is geplaatst.

De monitor monteren

Monteer deel A van de montage- steun op de monitor.

Monteer onderdeel B op de afstandsbediening.

Zorg dat deel B is ontgrendeld en monteer deel B op deel A.

Gebruik een munt om de hellingsas vaster/losser te draaien.

Zorg dat je de ingebouwde GNSS NIET blokkeert.

Z

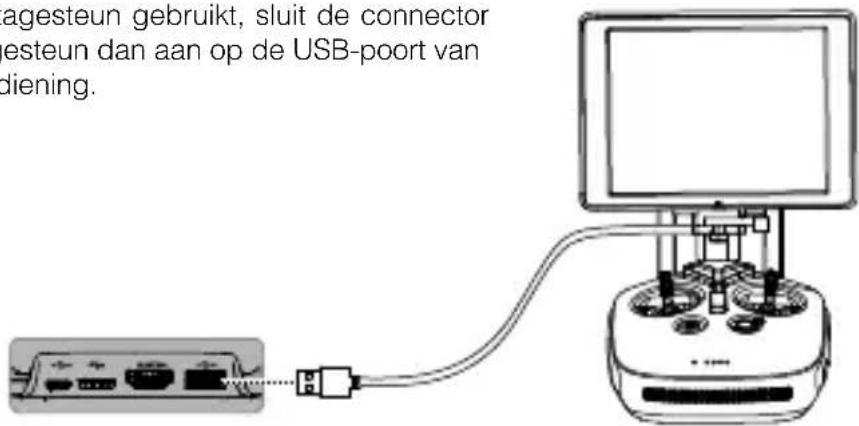

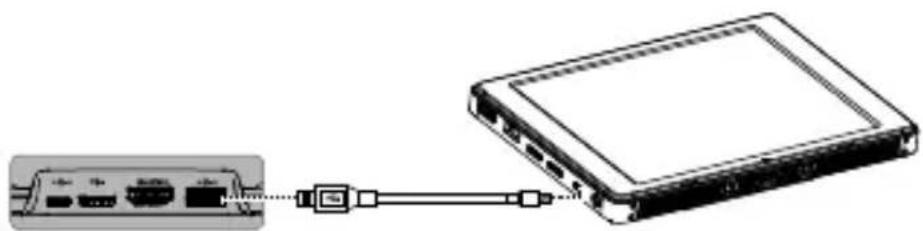

Sluit de monitor aan

Als je de montagesteun gebruikt, sluit de connector van de montagesteun dan aan op de USB-poort van de afstandsbediening.

Als je de montagesteun niet gebruikt, sluit dan de monitor aan op de afstandsbediening met een micro-USB-kabel.

Gebruik de Type-C USB 2.0 HS-poort en micro-USB-poort NIET tegelijkertijd. De micro-USB-poort werkt op dat moment niet.

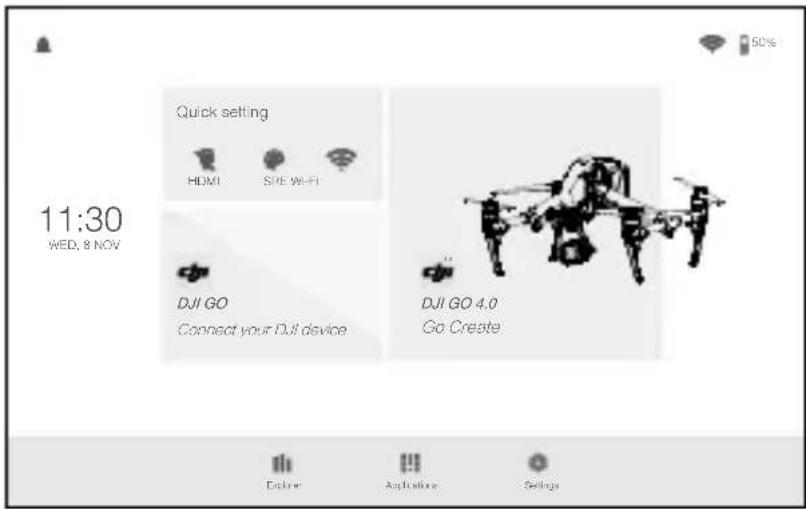

DJI GO-/GO 4-app

Druk op de aan/uit-knop totdat de monitor inschakelt, start vervolgens de DJI GO-/GO 4-app.

Gebruik de geïntegreerde DJI GO-/DJI GO 4-app om de gimbal, camera en andere functies van jouw flight system te bedienen. De app omvat ook een kaart, een online store en een gebruikerscentrum om je drone te configureren en je content te delen.

*Deze afbeelding dient alleen ter referentie. Raadpleeg de gebruikersinterface.

Specifications

Monitor
Model CS785 / CS785U CS550
Gewicht Ongeveer 425 g Ongeveer 228 g
Afmetingen (zonder accu)	208,6 × 147,8 × 17 mm 153,76 × 84,94 × 19 mm
Afmetingen (met accu)	208,6 × 147,8 × 34,75 mm 153,76 × 84,94 × 39,6 mm
Touchscreen	7,85" IPS-scherm, ondersteunt multitouch	5,5" IPS-scherm, ondersteunt multitouch
Resolutie 2048×1536 1920×1080
Helderheid	CS785: 1000 cd/m2CS785U: 2000 cd/m2	1000 cd/m2
Opslag	CS785: ROM 64GBCS785U: ROM 128 GB	ROM 32 GB
Ingebouwde app DJI GO, DJI GO 4
Besturingssysteem Android 5.1
Poorten	HDMI (ondersteunt 3840×2160-output), twee SD-kaart-sleuven, USB, micro-USB, Type-C USB 2.0 HS
Netwerk	WiFi-frequentieband: 2.4GHz, 5.2GHz & 5.8GHz*Protocol: 802.11b, 802.11g, 802.11n (HT20), 802.11aOndersteunt 4G-modules
EIRP (dBm)	2.4GHz: <20dBm (CE); <30dBm (FCC)5GHz: <14dBm (CE); <23dBm (FCC)
GNSS GPS/GLONASS
Ingebouwde modules	Gyrocoop, kompas, luidspreker, lichtgevoelige sensor, microfoon

Ingebouwde accu 980 mAh, 3,7 V
4K-decodering H.264: 4K30p, H.265: 4K60p
Bedrijfstemperatuurbereik	-20 °C tot 40 °C
Compatibele DJI-producten**	Mavic, Osmo (exclusief Osmo Mobile), Inspire, Matrice, Phantom 3 (Phantom 3 Professional, Phantom 3 Advanced) en Phantom 4-serie
Intelligent Battery
Model WB37-4920mAh-7.6V
Capaciteit 4920 mAh
Spanning 7,6 V
Accutype LiPo-accu
Vermogen 37,39 Wh
Max. oplaadvermogen 55 W
Bedrijfstemperatuurbereik	-20 °C tot 40 °C
Opbergtemperatuur	Minder dan 3 maanden: -28 tot 45 °C (-18,4° tot 104 °F)Meer dan 3 maanden: 22 tot 30 °C (71,6° tot 86 °F)
Oplaadtemperatuur 41 °F tot 104 °F (5 °C tot 40 °C)
Netto gewicht Ongeveer 170 g
Afmetingen 90 × 45 × 26 mm
Charging Hub
Model WCH2
Ingangsspanning 17,3 - 26,2 V
Uitgangsspanning en stroom	8,7 V, 6 A; 5 V, 2 A
Compatibel Acculader	Inspire 2 Battery Charger (IN2C180)Inspire 2 Battery Charger (ADE018)Inspire 2 Car Charger (C6S90-2)Inspire 1 Battery Charger (A14-100P1A)Inspire 1 Battery Charger (ADE018)Inspire 1 Car Charger (C6S90)Phantom 4 Series Battery Charger (PH4C100)Phantom 4 Car Charger (C6S90)Phantom 3 Professional Battery Charger (ADE019)Phantom 3 Car Charger (C4S90)Phantom 3 57W Battery Charger (A14-057N1A)***Osmo 57W Battery Charger (A14-057N1A)***
Gewicht 138 g
Bedrijfstemperatuur 41 °F tot 104 °F (5 °C tot 40 °C)
Oplaadtijd 71 min. (enkel)

* Om aan lokale wetgeving te voldoen, is het gebruik van zowel de 5,2 GHz als de 5,8 GHz frequentie in een aantal landen niet beschikbaar.

** Montagesteun dient afzonderlijk te worden aangeschaft via de officiële DJI Online Store, indien deze met de Mavic en Osmo wordt gebruikt.

*** De 57 W-acculader levert niet genoeg vermogen om de accu's en overige apparaten die zijn aangesloten op de USB-poort tegelijkertijd op te laden. Gebruik de USB-poort tijdens het opladen van de accu's niet om een ander apparaat op te laden.

EU-verklaring van overeenstemming: SZ DJI TECHNOLOGY CO., LTD. verklaart hierbij dat dit apparaat voldoet aan de essentiële vereisten en andere relevante bepalingen van Richtlijn RED.

De EU-verklaring van overeenstemming is online beschikbaar op www.dji.com/euro-compliance

Luister geen langere periodes naar een hoog volume om gehoorschade te voorkomen.
