GEBRUIKSAANWIJZING Robomaster TT Tello Talent DJI

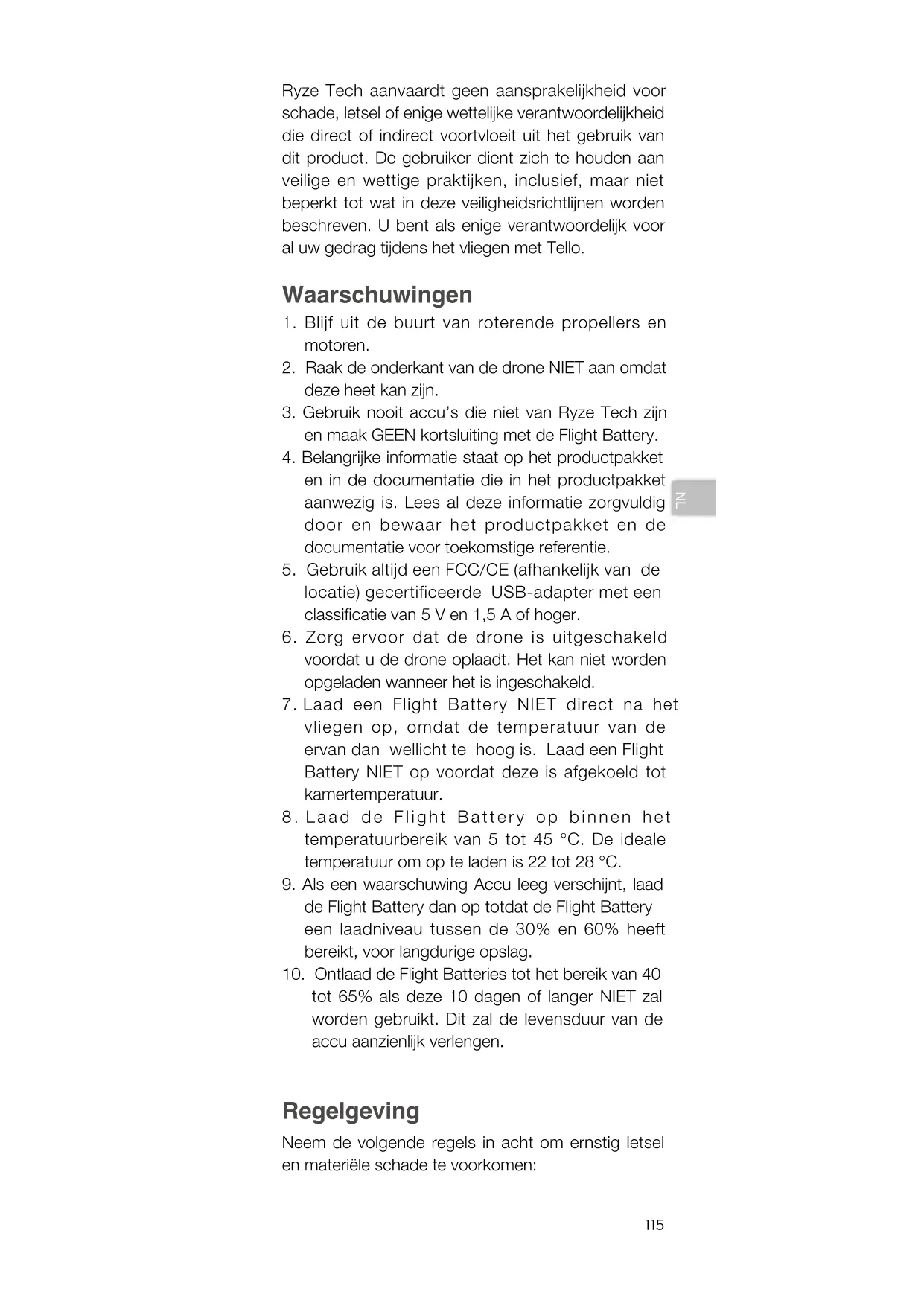

Disclaimer Het is niet aanbevolen voor kinderen jonger dan 14 jaar om dit product te gebruiken zonder direct toezicht van volwassenen. Let op: in Japan is de aanbevolen leeftijd 15 jaar. Volwassenen dienen de drone buiten bereik van kinderen te houden en voorzichtigheid te betrachten bij het gebruiken van dit product in de aanwezigheid van kinderen. Dit product bevat verschillende geavanceerde besturingstechnologieën. Onjuist gebruik van het product kan echter leiden tot persoonlijk letsel of materiële schade. Lees alle bijbehorende informatie van het product vóór het eerste gebruik van het product. Deze documenten zijn aanwezig in het productpakket en/of zijn online beschikbaar op de website van SZ RYZE TECHNOLOGY CO., LTD ("Ryze Tech") (http://www.ryzerobotics.com). Dit product is een vliegende camera waarmee eenvoudig kan worden gevlogen, indien deze naar behoren wordt gebruikt, zoals hieronder uiteen is gezet. Ga naar http://www.ryzerobotics.com voor de meest recente instructies en waarschuwingen. Gebruikers die hun drone in de Verenigde Staten gebruiken, dienen http://knowbeforeyoufly.org te bezoeken voor meer informatie over vliegveiligheid en naleving. De informatie in dit document betreft uw veiligheid evenals uw wettelijke rechten en plichten. Lees dit hele document zorgvuldig door, zodat u vóór gebruik de juiste configuratie toepast. Het niet lezen en opvolgen van de instructies en waarschuwingen in dit document kan leiden tot ernstig letsel bij uzelf of anderen, schade aan of verlies van uw Ryze Tech- product of schade aan andere voorwerpen in de omgeving. Door het gebruik van dit product geeft u te kennen dat u deze disclaimer zorgvuldig hebt gelezen en dat u begrijpt en ermee akkoord gaat dat u zich dient te houden aan de hierin gestelde algemene voorwaarden. BEHALVE ZOALS UITDRUKKELIJK

Ryze Tech aanvaardt geen aansprakelijkheid voor schade, letsel of enige wettelijke verantwoordelijkheid die direct of indirect voortvloeit uit het gebruik van dit product. De gebruiker dient zich te houden aan veilige en wettige praktijken, inclusief, maar niet beperkt tot wat in deze veiligheidsrichtlijnen worden beschreven. U bent als enige verantwoordelijk voor al uw gedrag tijdens het vliegen met Tello. Waarschuwingen

1. Blijf uit de buurt van roterende propellers en

2. Raak de onderkant van de drone NIET aan omdat

3. Gebruik nooit accu’s die niet van Ryze Tech zijn

en maak GEEN kortsluiting met de Flight Battery.

4. Belangrijke informatie staat op het productpakket

en in de documentatie die in het productpakket aanwezig is. Lees al deze informatie zorgvuldig door en bewaar het productpakket en de documentatie voor toekomstige referentie.

5. Gebruik altijd een FCC/CE (afhankelijk van de

locatie) gecertificeerde USB-adapter met een classicatie van 5 V en 1,5 A of hoger.

6. Zorg ervoor dat de drone is uitgeschakeld

voordat u de drone oplaadt. Het kan niet worden opgeladen wanneer het is ingeschakeld.

7. Laad een Flight Battery NIET direct na het

vliegen op, omdat de temperatuur van de ervan dan wellicht te hoog is. Laad een Flight Battery NIET op voordat deze is afgekoeld tot kamertemperatuur.

8. Laad de Flight Battery op binnen het

temperatuurbereik van 5 tot 45 °C. De ideale temperatuur om op te laden is 22 tot 28 °C.

9. Als een waarschuwing Accu leeg verschijnt, laad

de Flight Battery dan op totdat de Flight Battery een laadniveau tussen de 30% en 60% heeft bereikt, voor langdurige opslag.

10. Ontlaad de Flight Batteries tot het bereik van 40

tot 65% als deze 10 dagen of langer NIET zal worden gebruikt. Dit zal de levensduur van de accu aanzienlijk verlengen. Regelgeving Neem de volgende regels in acht om ernstig letsel en materiële schade te voorkomen:116

1. NIET gebruiken in de nabijheid van bemande

drones, ongeacht de hoogte. (Land onmiddellijk indien noodzakelijk.)

2. Vlieg NIET met de drone in of op dichtbevolkte

gebieden, waaronder steden, sportevenementen, tentoonstellingen en uitvoeringen.

3. Vlieg NIET met de drone boven de relevante

maximale hoogte die in de lokale wet- en regelgeving is bepaald.

4. Blijf ver uit de buurt van en stoor bemande

vliegtuigen NIET. Wees u bewust van en vermijd te allen tijde andere drones/vliegtuigen en obstakels.

5. Vlieg de drone NIET in de buurt van of binnen

verboden vliegzones zoals aangegeven in de lokale wetten en voorschriften. De lijst van verboden vliegzones omvat: luchthavens, grenzen tussen twee soevereine landen of regio’s en grote steden/regio’s. Deze lijst wordt voortdurend bijgewerkt. Vlieg NIET in de omgeving van gevoelige infrastructuur of eigendommen zoals energiecentrales, waterzuiveringsinstallaties, penitentiaire inrichtingen, drukbezochte wegen, overheidsfaciliteiten of militaire zones.

6. Behoud te allen tijde visueel zicht op uw drone

en gebruik indien nodig een waarnemer om te helpen.

7. Gebruik de drone NOOIT om illegale of gevaarlijke

goederen/ladingen te vervoeren.

8. Zorg ervoor dat u de aard/het soort van uw

vliegactiviteit begrijpt (zoals voor recreatieve doeleinden, voor openbaar gebruik of voor commercieel gebruik) en dat u voorafgaand aan de vlucht de vereiste goedkeuringen en toestemmingen van de betreffende overheidsinstellingen verkregen hebt. Raadpleeg uw lokale toezichthouders voor alle uitgebreide definities en specifieke vereisten. Gebruikers die hun drone in de Verenigde Staten besturen moeten eerst http://www.knowbeforeyoufly.org bezoeken en de best passende maatregelen nemen voor hun omstandigheden.

9. Houd er rekening mee dat op afstand bestuurde

drones/vliegtuigen in bepaalde gebieden en regio’s geen commerciële activiteiten mogen uitoefenen. Controleer alle lokale wetten en regelgeving en volg deze voordat u gaat vliegen, aangezien deze regels kunnen verschillen van de hier vermelde regels.117

10. Respecteer de privacy van anderen wanneer

u de camera gebruikt. Zorg ervoor dat u voldoet aan de plaatselijke privacywetgeving, voorschriften en morele normen. Voer GEEN surveillance-activiteiten uit zoals beeldregistratie, geluidsopnamen of video- opnamen maken van personen, entiteiten, evenementen, voorstellingen, tentoonstellingen of eigendommen zonder vergunning of wanneer er een verwachting van privacy bestaat, zelfs indien de afbeelding of video slechts wordt vastgelegd, of indien het geluid slechts wordt opgenomen, voor persoonlijk gebruik.

11. Houd er rekening mee dat het maken van

beelden en video’s van evenementen, optredens, tentoonstellingen of commerciële eigendommen door middel van een camera in bepaalde gebieden in strijd kan zijn met het auteursrecht of andere wettelijke rechten, zelfs als het beeld of de video voor persoonlijk gebruik wordt opgenomen. Vlieglimiet

1. Vlieg NIET hoger dan 10 meter boven de grond

en blijf uit de buurt van alle omringende obstakels.

2. Het zichtsysteem voor positionering werkt alleen

als de drone zich op een hoogte van 0,3 tot 30 m bevindt en werkt het beste op een hoogte van 0,3 tot 6 m.

3. De prestatie van het zichtsysteem voor

positionering wordt beïnvloed door het oppervlak waarover wordt gevlogen. De drone schakelt automatisch over naar de Attitude-stand wanneer het zichtsysteem voor positionering niet beschikbaar is. In de Attitude-stand kan de drone zichzelf niet positioneren. Bestuur de drone met grote voorzichtigheid in de volgende situaties, welke ertoe kunnen leiden dat de drone in de Attitude-stand gaat: a. Vliegen met hoge snelheid onder 0,5 m. b. Bij het vliegen boven oppervlakken die uit één kleur bestaan (bijv. volkomen zwart, volkomen wit, volkomen rood, volkomen groen). c. Bij het vliegen boven zeer reflecterende oppervlakken. d. Bij het vliegen boven water of transparante oppervlakken. e. Bij het vliegen boven bewegende oppervlakken of objecten.118

Drone ×1 (Inclusief propellers en propellerafscherming*) Reserve propeller ×2 (paar) f. Bij het vliegen in een gebied waarin de verlichting vaak of drastisch verandert. g. Vliegen over extreem donkere (< 10 lux) of heldere (> 100.000 lux) oppervlakken of richting felle lichtbronnen (bijv. richting zonlicht). h. Bij het vliegen over oppervlakken zonder duidelijke patronen of textuur.

i. Bij het vliegen boven oppervlakken met

identieke herhalende patronen of structuren (bijv. tegels). j. Bij het vliegen over kleine en fijne voorwerpen (bijv. takken van bomen of hoogspanningskabels). k. Bij vliegen met snelheden van meer dan 18 km/u op 1 m of lager.

4. Als het zichtsysteem voor positionering van de

drone gedurende 3 seconden uitvalt wanneer de vlieghoogte hoger is dan 6 m, start de uitvalbeveiliging automatisch de landing. Als het zichtsysteem voor positionering herstelt tijdens de landing, wordt de uitvalbeveiliging uitgeschakeld en blijft de drone zweven.

5. Het zichtsysteem voor positionering kan mogelijk

geen patronen op de grond herkennen in zeer donkere (< 100 lux) omgevingen. STIJG NIET op als er een waarschuwingsbericht in de Tello-app is die aangeeft dat de omgeving te donker is. In de doos119

Snelstartgids ×1 Mission Pad ×4 Micro USB-kabel ×1 Flight Battery ×1 Gereedschap voor het verwijderen van propellers ×1

• De schema’s in dit document zijn alleen ter referentie en kunnen afwijken van het daadwerkelijke product. Uitbreiding skaart ×1 Open-source- controller ×1 Dot-matrix- display en afstandsdetec tiemodule ×1120

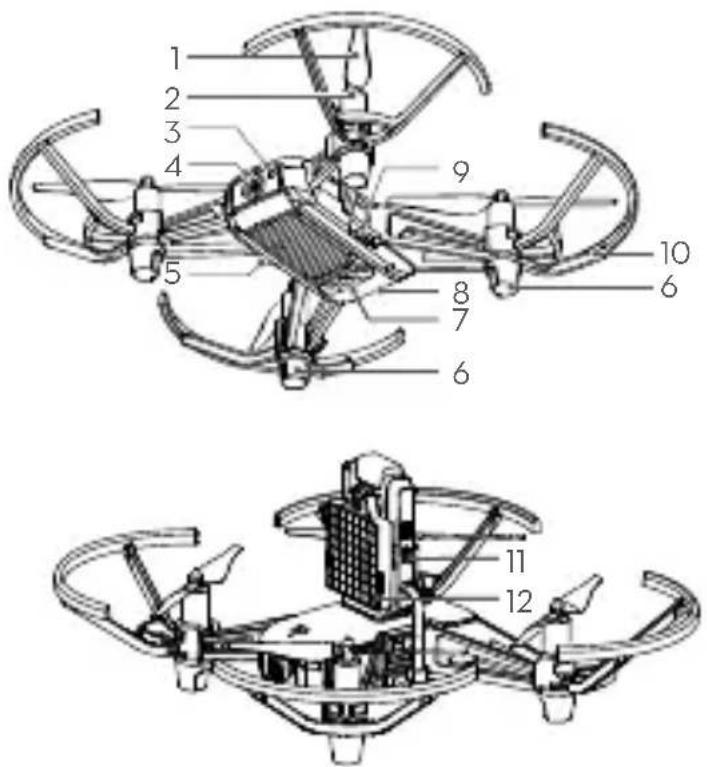

Talent omvat de drone en de uitbreidingskit. Tello is een kleine quadcopter met een zichtsysteem voor positionering en een ingebouwde camera. Met behulp van het zichtsysteem voor positionering en de geavanceerde vluchtcontroller kan het op zijn plaats blijven hangen en is het geschikt om binnenshuis mee te vliegen. Geavanceerde functies zoals Bounce-modus, 8D Flips en EZ Shots maken het gebruik van Tello leuk. Tello maakt foto’s met 5 megapixel en streamt live video van 720p naar de Tello-app op een mobiel apparaat. De maximale vliegtijd is ongeveer 13 minuten*. Ervaar DIY-zelfvluchten met een uitbreidingskit met een open-source-controller, dot-matrix-display en afstandsdetectiemodule, en uitbreidingskaart, die programmeren met Arduino, Scratch, MicroPython en meer ondersteunen.

3. Statuslampje van de drone

7. Zichtsysteem voor

• De maximale vliegtijd werd getest in windstille omstandigheden met een constante snelheid van 15 km/ uur en zonder dat de uitbreidingskit was gemonteerd. Deze waarde is slechts een indicatie.

afstandsdetectie- module121

instructievideo’sbekijken Zoek naar de 'Tello'-app in de App Store of Google Play of scan de QR-code om de app op uw mobiele apparaat te downloaden. Bekijk voor uw eerste vlucht de instructievideo's op de officiële website van Ryze Tech (http://www.ryzerobotics.com) om de vliegveiligheid te garanderen. Compatibiliteit met besturingssystemen: iOS v9.0 of hoger, Android v4.4 of hoger. Gebruik de Tello-app alleen voor activering. Gebruik altijd een FCC/CE (afhankelijk van de locatie) gecerticeerde USB-adapter met een classicatie van 5 V en 1,5 A of hoger. Zorg ervoor dat de drone is uitgeschakeld voordat u de drone oplaadt. Het kan niet worden opgeladen wanneer het is ingeschakeld.

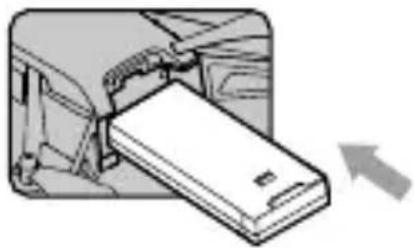

3. De batterij opladen

Plaats de Flight Battery in de drone zoals afgebeeld. Om de Flight Battery op te laden, sluit u de micro-USB- poort op de drone met een standaard micro-USB- kabel aan op een USB-adapter (niet meegeleverd). Laadtijd: Ca. 1 uur en 30 minuten.

Langzaam knipperend blauw: opladen.

Continu blauw: volledig opgeladen.122

4. Voorbereiding voor opstijgen

Als de open-source-controller is aangesloten, is het wi-netwerk RMTT-XXXXXX. Het wi-netwerk is Tello-XXXXXX als de open-source-controller niet is aangesloten. Start de Tello-app. De verbinding is tot stand gebracht wanneer het statuslampje van de drone langzaam geel knippert en het live camerabeeld op uw mobiele apparaat wordt weergegeven.

In de Tello-app: Automatisch opstijgen en automatisch landen Druk één keer op de aan-/ uitknop om de drone in te schakelen. (Druk nogmaals om uit te schakelen) Schakel wi in op uw mobiele apparaat en maak verbinding met het netwerk. Automatisch opstijgen Automatisch landen Foto's maken en video's opnemen Eén keer drukken om te schakelen tussen foto- en videomodus. Tik om een foto te maken of een video op te nemen. Gebruik de virtuele joysticks in de app om de drone te besturen (de standaard besturingsjoystick- modus staat bekend als Mode 2) Left Stick

RMTT-XXXXXX Tello-XXXXXX Linker joystick Rechter joystick Vooruit Achteruit Links Bocht naar rechts Bocht naar links Omlaag Omhoog Rechts123

6. Programmeren met Tello

De RoboMaster TT Tello Talent kan op verschillende manieren worden geprogrammeerd. Gebruik de Tello EDU-app om te programmeren wanneer een mobiel apparaat gebruikt. Scan de QR-code om de app op uw mobiele apparaat te downloaden of zoek naar 'Tello EDU' in de App Store of Google Play. Bezoek https:// www.dji.com/robomaster-tt voor meer informatie over het gebruik van computer programmeersoftware om de RoboMaster TT te programmeren.

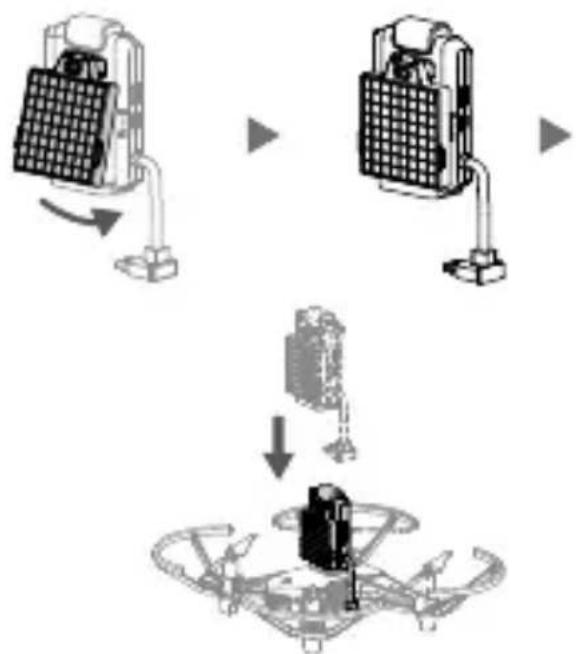

De open-source-controller, het dot-matrix-display en de afstandsdetectiemodule gebruiken Bevestig het dot-matrix-display en de afstand- sdetectiemodule aan de open-source-controller en sluit de open-source-controller aan op de drone. Programmeer via de Tello EDU-app of computer programmeersoftware voor DIY-vluchten. De Tello Edu-app is compatibel met iOS 10.0 (of hoger) of Android 4.4 (of hoger). Gebruikers moeten vertrouwd zijn met het vliegen met een Tello voordat ze de Tello Edu- app gebruiken om te leren programmeren. Let op: de Tello-app en de Tello Edu-app kunnen niet tegelijkertijd verbinding maken met de Tello. Sluit de ene app af voordat u de andere gebruikt.124

2. De propellers verwijderen

Steek het gereedschap voor het verwijderen van propellers tussen de propellerkap en de motor. Zorg ervoor dat u de motor vasthoudt terwijl u de propeller losmaakt. Maak de propellers altijd los met het gereedschap voor het verwijderen van propellers. Verwijder de propellers NIET met de hand. U kunt ernstig gewond raken en de motoren kunnen beschadigd raken. Montage-instructies

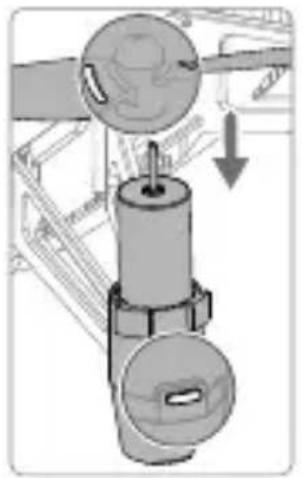

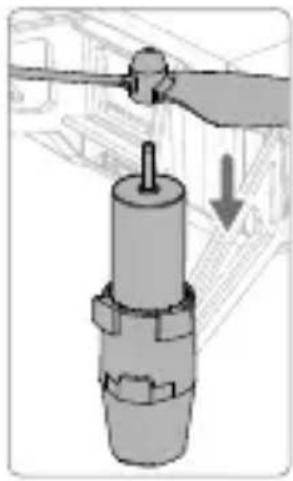

1. De propellers monteren

Zorg er bij het monteren voor dat de opening tussen de onderkant van de propellerkap en de motor niet groter is dan nodig is om het gereedschap voor het verwijderen van propellers erin te steken. Monteer gemarkeerde propellers op de motoren met gemarkeerd landingsgestel. Monteer ongemarkeerde propellers op de motoren met ongemarkeerd landingsgestel.125

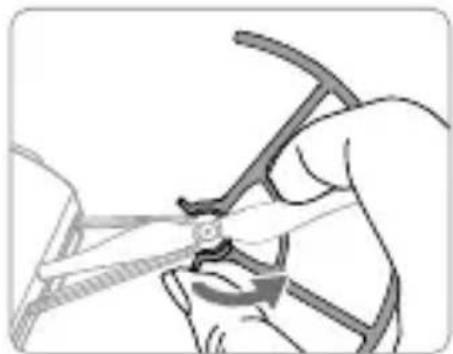

Om een propellerafscherming te verwijderen, plaatst u uw vinger en duim zoals in de onderstaande afbeelding wordt weergegeven. Oefen met uw duim voorzichtig een draaiende kracht uit op de lip die uit de propellerafscherming steekt, op de plek waar deze om het landingsgestel heen is gewikkeld. Gebruik GEEN overmatige kracht bij het verwijderen van de propellerafscherming, aangezien dit de armen van de drone kan beschadigen en u zich kunt verwonden.

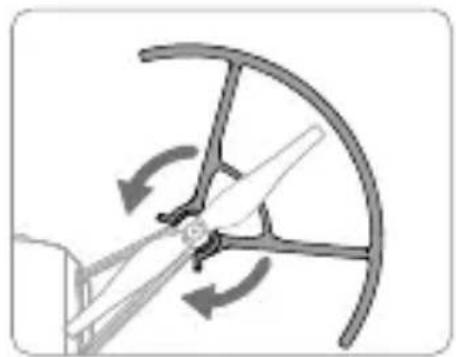

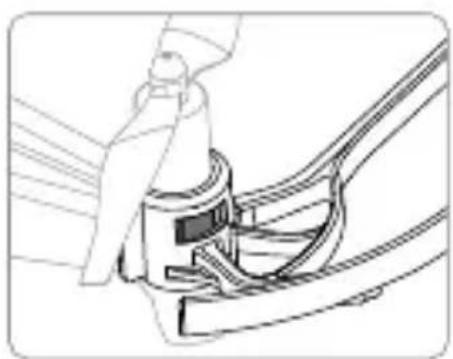

3. De propellerafscherming monteren

Duw elke propellerafscherming naar binnen om deze om het landingsgestel te wikkelen. Zorg ervoor dat het op zijn plaats klikt en dat de uitstekende delen van het landingsgestel stevig in de inkepingen op de propellerafscherming passen.126

Tello (Model: TLW004) Gewicht (inclusief propellerafscherming) 87 g Max. snelheid 28,8 km/uur Max. vliegtijd 13 minuten (geen wind bij een constante snelheid van 15 km/uur) Bedrijfstemperatuur 0 °C tot 40 °C Bedieningsfrequentie 2,4 tot 2,4835 GHz Zendervermogen (EIRP)

Lees de gebruikershandleiding voor meer informatie: https://www.dji.com/robomaster-tt Deze inhoud kan zonder voorafgaande kennisgeving worden gewijzigd. TELLO is een handelsmerk van Ryze Tech. ROBOMASTER is een handelsmerk van DJI. Copyright © 2020 Ryze Tech. Alle rechten voorbehouden. Open-source Ondersteunt SDK, Arduino, Scratch en MicroPython Uitbreiding 14-pins uitbreidingspoort (I2C, UART, SPI, GPIO, PWM, voedingsbron) led Kleuren-led

Dot-matrix-display en afstandsdetectiemodule Dot-matrix-led Rode en blauwe led 8×8 Dot-matrix driverfunctie IIC-gegevenspoort, automatische dot- matrix-scan, instelbare 256 algemene helderheid, instelbare rode en blauwe led 256-helderheid van één pixel Afstandsde- tectiemodule TOF Maximale detectieafstand van TOF 1,2 m (binnenshuis met witte muur)

Uitbreidingskaart DIY-verbinding 14-pins uitbreidingspoort naar 2×7-pins, 2,54 mm dubbel in-line-pakket, twee gereserveerde posities voor 5V/3,3V stroomindicatoren, twee gereserveerde posities voor testindicatoren
