GEBRUIKSAANWIJZING FPV Air Unit DJI

3.9 g (MMCX gebogen);

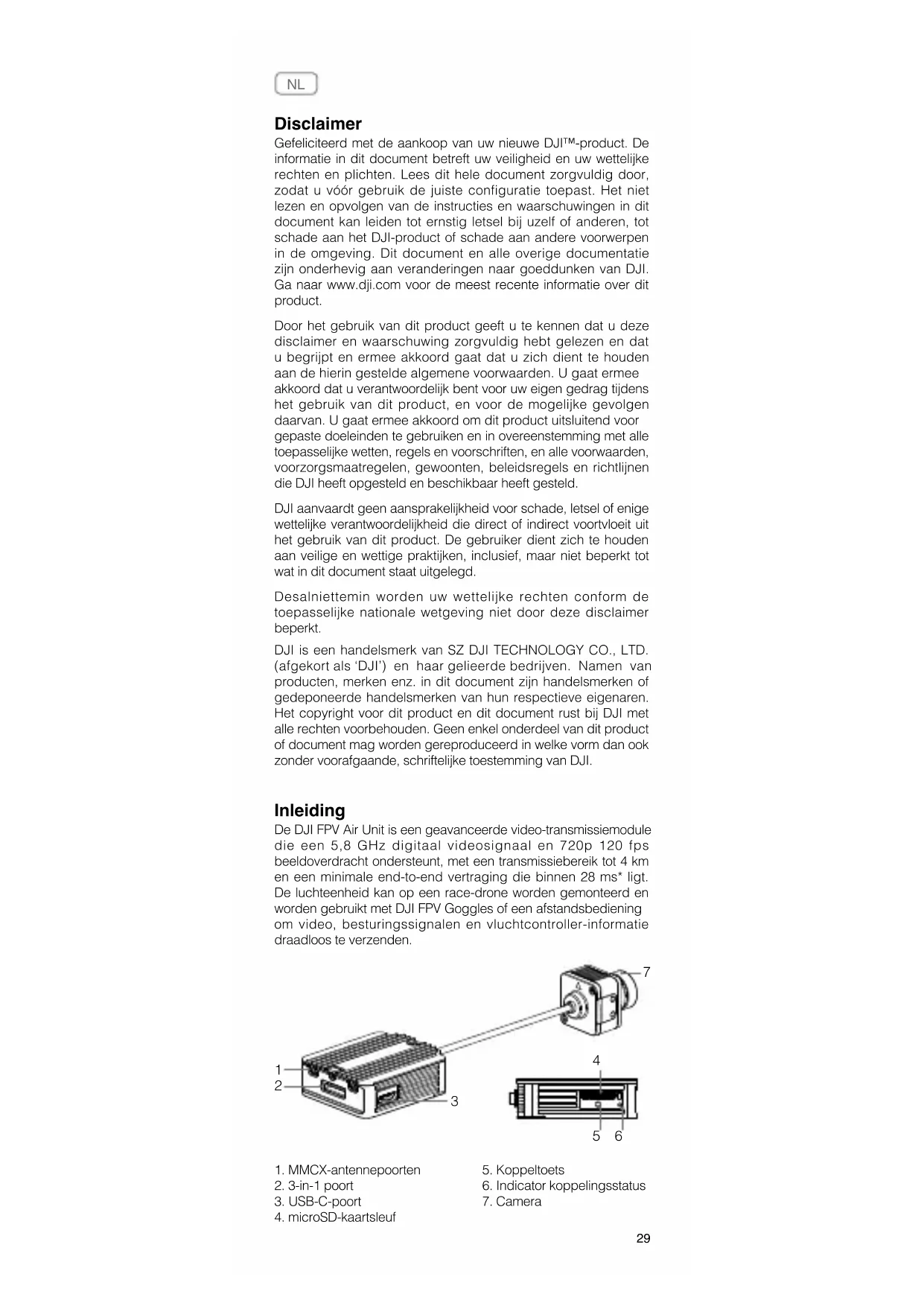

Gefeliciteerd met de aankoop van uw nieuwe DJITM-product. De informatie in dit document betreft uw veiligheid en uw wettelijke rechten en plichten. Lees dit hele document zorgvuldig door, zodat u vóór gebruik de juiste configuratie toepast. Het niet lezen en opvolgen van de instructies en waarschuwingen in dit document kan leiden tot ernstig letsel bij uzelf of anderen, tot schade aan het DJI-product of schade aan andere voorwerpen in de omgeving. Dit document en alle overige documentatie zijn onderhevig aan veranderingen naar goeddunken van DJI. Ga naar www.dji.com voor de meest recente informatie over dit product.

Door het gebruik van dit product geeft u te kennen dat u deze disclaimer en waarschuwing zorgvuldig hebt gelezen en dat u begrijpt en ermee akkoord gaat dat u zich dient te houden aan de hierin gestelde algemene voorwaarden. U gaat ermee akkoord dat u verantwoordelijk bent voor uw eigen gedrag tijdens het gebruik van dit product, en voor de mogelijke gevolgen daarvan. U gaat ermee akkoord om dit product uitsluitend voor gepaste doeleinden te gebruiken en in overeenstemming met alle toepasselijke wetten, regels en voorschriften, en alle voorwaarden, voorzorgsmaatregelen, gewoonten, beleidsregels en richtlijnen die DJI heeft opgesteld en beschikbaar heeft gesteld.

DJI aanvaardt geen aansprakelijkheid voor schade, letsel of enige wettelijke verantwoordelijkheid die direct of indirect voortvloeit uit het gebruik van dit product. De gebruiker dient zich te houden aan veilige en wettige praktijken, inclusief, maar niet beperkt tot wat in dit document staat uitgelegd.

Desalniettemin worden uw wettelijke rechten conform de toepasselijke nationale wetgeving niet door deze disclaimer beperkt.

DJI is een handelsmerk van SZ DJI TECHNOLOGY CO., LTD. (afgekort als 'DJI') en haar gelieerde bedrijven. Namen van producten, merken enz. in dit document zijn handelsmerken of gedeponeerde handelsmerken van hun respectieve eigenaren. Het copyright voor dit product en dit document rust bij DJI met alle rechten voorbehouden. Geen enkel onderdeel van dit product of document mag worden gereproduceerd in welke vorm dan ook zonder voorafgaande, schriftelijke toestemming van DJI.

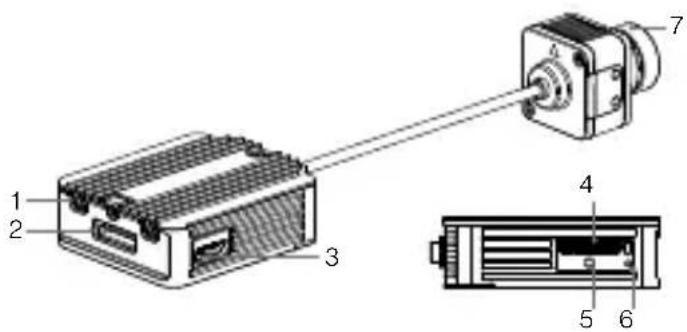

Inleiding

De DJI FPV Air Unit is een geavanceerde video-transmissiemodule die een 5,8 GHz digitaal videosignaal en 720p 120 fps beeldoverdracht ondersteunt, met een transmissiebereik tot 4 km en een minimale end-to-end vertraging die binnen 28 ms* ligt. De luchteenheid kan op een race-drone worden gemonteerd en worden gebruikt met DJI FPV Goggles of een afstandsbediening om video, besturingssignalen en vluchtcontroller-informatie draadloos te verzenden.

* De end-to-end latentie is de totale tijd tussen camera-invoer en schermweergave. Het apparaat kan zijn minimale latentie en maximale transmissiefstand (FCC) bereiken in een wijd open gebied zonder elektromagnetische interferentie.

Aansluiten

Raadpleeg de onderstaande illustratie om de luchteenheid aan een racedrone te bevestigen en aan te sluiten.

ROOD: Voeding (7,4-17,6 V) ZWART: Voeding aarding WIT: UART RX (maakt verbinding met vluchtbesturing OSD TX, 0-3,3 V) GRIJS: UART TX (maakt verbinding met vluchtbesturing OSD RX, 0-3,3 V) BRUIN: Signaal aarding GEEL: DJI HDL (Verbinding met vluchtcontroller S-bus, 0-3,3 V)

• Voor het aansluiten zijn een elektrische soldeerbout en soldeertin nodig. Controleer op kortsluitingen of open elektrische circuits bij soldeerwerkzaamheden aan de stroomkabels.
• Er zijn maximaal acht kanalen voor de luchteenheid, afhankelijk van de regio (FCC: acht, CE / SRRC: vier, MIC: drie). Elk kanaal heeft een bandbreedte van 20 MHz. Het openbare kanaal is 8, wat het standaardkanaal is wanneer het apparaat wordt ingeschakeld. Het kanaal kan handmatig worden gewijzigd om interferentie van andere apparaten te voorkomen.

• De luchteenheid kan heet worden tijdens of na het gebruik. Raak de luchteenheid NIET aan totdat deze is afgekoeld.
• Gebruik de luchteenheid NIET langdurig als de temperatuur hoog is of als de ventilatie slecht is. Anders kan de luchteenheid oververhit raken en in de energiebesparende modus overgaan, wat de prestaties zal beïnvloeden. Als de luchteenheid overschakelt op de energiebesparende, start u deze opnieuw op of wacht u tot deze is afgekoeld, waarna deze automatisch terugkeert naar normaal.
• Houd de antennes van de luchteenheid ten minste 40 mm uit elkaar. Houd de luchteenheid uit de buurt van metalen voorwerpen of frames van koolstofvezels. Kies een positie waar de uitzending tijdens de vlucht niet wordt geblokkeerd.

Activering

Wanneer hij is ingeschakeld, sluit u de luchteenheid aan op uw computer en voert u DJI ASSISTANT™ 2 uit voor activering. Download DJI Assistant 2 at https://www.dji.com/fpv/downloads

Koppelen

De luchteenheid ondersteunt drie koppelingsmethoden: A, B en A + B (Moet A vóár B linken).

A.

1. Schakel de luchteenheid en de DJI FPV-bril in.
2. Druk op de verbindingsknop op de luchteenheid en de bril.*
3. Luchteenheid: de koppelingsstatusindicator wordt continu rood. De bril stopt met piepen wanneer deze met succes is gekoppeld en het videoscherm is normaal.

B.

1. Schakel de luchteenheid en de DJI FPV afstandsbediening in.
2. Druk op de koppelknop van de luchteenheid en druk vervolgens tegelijkertijd op de opnameknop, de C-knop en de rechterdraaiknop op de afstandsbediening.*
3. Beide koppelingsstatusindicators worden continu groen als ze zijn gekoppeld.

* Als ze klaar zijn om te worden gekoppeld, geven de apparaten de volgende indicatie: Luchteenheid: de koppelingsstatusindicator wordt continu rood. Bril: de bril piept voortdurend. Afstandsbediening: de afstandsbediening piept voortdurend en de statusindicator knippert blauw.

Technische gegevens

Gewicht Luchteenheid (camera inbegrepen):

45,8 g

Antenne: 3.74 g (recht MMCX);

3.9 g (MMCX-elleboog):

6 g (vrouwelijke SMA met

omgekeerde polariteit)

Afmetingen Luchteenheid: 44 × 37,8 × 14,4 mm

Camera: 27.4 × 21.1 × 20.1 mm

Coaxkabel: 100 mm

Gebruiksfrequentie 5.725-5.850 GHz

Zendervermogen (EIRP) FCC/SRRC: <30 dBm; CE: <14 dBm

Min. vertraging (end-to-end) Lagevertragingsmodus

Bedrijfstemperatuurbereik 0° tot 40 °C (32° tot 104 °F)

Ingangsvermogen 7,4-17,6 V

Camera Sensor: 1/3,2 inch CMOS,

effectieve pixels: 4 M

Lens: 2,1 mm, f/2,1

Sluiter: Spleetsluiter

ISO: 100-25600

Gezichtsveld: 150° (D); 122° (H);

93^ (V)

PT

EU-verklaring van overeenstemming: SZ DJI TECHNOLOGY CO., LTD. verklaart hierbij dat dit apparaat voldoet aan de essentiële vereisten en andere relevante bepalingen van Richtlijn 2014/53/EU.

De EU-verklaring van overeenstemming is online beschikbaar op www.dji.com/euro-compliance

Contactadres EU: DJI GmbH, Industriestrasse 12, 97618, Niederlauer, Germany

Milieuvriendelijk afvoeren

Oude elektrische apparaten mogen niet worden weggegooid samen met het restafval, maar moeten afzonderlijk worden afgevoerd. Afvoeren via het gemeentelijke inzamelpunt is gratis voor particulieren. De eigenaar van oude toestellen is verantwoordelijk voor het inleveren van de apparaten op deze of vergelijkbare inzamelpunten. Met deze kleine persoonlijke inspanning lever je een bijdrage aan de recycling van waardevolle grondstoffen en de verwerking van giftige stoffen.
