FPV Air Unit - 드론 DJI - 무료 사용 설명서

제품 유형	FPV 비디오 전송 모듈
브랜드	DJI
모델	FPV Air Unit
카테고리	드론 액세서리
크기 (에어 유닛)	44 x 37.8 x 14.4 mm
크기 (카메라)	27.4 x 21.1 x 20.1 mm
무게 (에어 유닛 + 카메라)	45.8 g
안테나 무게	3.74 g (MMCX 직선), 3.9 g (MMCX 엘보), 6 g (SMA 암)
작동 주파수	5.725 ~ 5.850 GHz
송신기 출력 (EIRP)	FCC/SRRC < 30dBm, CE < 14dBm
최소 지연 시간	< 28ms (720p 120fps), < 40ms (720p 60fps)
최대 전송 거리	4km (FCC/SRRC), 0.7km (CE)
지원 비디오 형식	MP4 (H.264, AAC-LC)
연결 포트	USB-C, MMCX, 3-in-1 포트, microSD 슬롯
호환 비행 컨트롤러 시스템	BetaFlight
작동 온도 범위	0 ~ 40°C
입력 전압	7.4 - 17.6V
카메라 센서	CMOS 1/3.2인치, 유효 픽셀 400만
시야각	150° (대각선), 122° (수평), 93° (수직)
ISO	100 - 25,600
페어링 방법	A (고글), B (리모컨), A+B
활성화	DJI Assistant 2를 통해

자주 묻는 질문 - FPV Air Unit DJI

레이싱 드론에 에어 유닛을 어떻게 설치하나요?

에어 유닛은 납땜 인두와 납을 사용하여 장착합니다. ESC 케이블을 3-in-1 포트에 연결하고 단락이 없는지 확인하십시오. 설명서에 제공된 연결도를 참조하십시오.

에어 유닛을 어떻게 활성화하나요?

전원을 켠 상태에서 USB-C로 컴퓨터에 연결하고 DJI Assistant 2를 실행하여 활성화합니다. 소프트웨어는 DJI 웹사이트에서 다운로드하십시오.

DJI FPV 고글과 어떻게 페어링하나요?

에어 유닛과 고글의 전원을 켭니다. 에어 유닛의 페어링 버튼을 누른 다음 고글의 페어링 버튼을 누릅니다. 에어 유닛의 표시등이 녹색으로 고정되고 고글의 경고음이 멈춥니다. 연결이 설정됩니다.

DJI FPV 리모컨과 어떻게 페어링하나요?

에어 유닛과 리모컨의 전원을 켭니다. 에어 유닛의 페어링 버튼을 누른 다음 리모컨의 녹화, C 버튼과 오른쪽 다이얼을 동시에 누릅니다. 표시등이 녹색으로 고정됩니다.

최소 지연 시간은 얼마인가요?

저지연 모드(720p 120fps)에서는 지연 시간이 28ms 미만입니다. 고화질 모드(720p 60fps)에서는 40ms 미만입니다.

최대 전송 거리는 얼마인가요?

간섭이 없는 개활지에서 최대 거리는 4km(FCC/SRRC) 및 0.7km(CE)입니다.

어떤 비행 컨트롤러 시스템과 호환되나요?

에어 유닛은 BetaFlight 및 시리얼 포트를 통한 다른 시스템과 호환됩니다. 연결 세부 사항은 설명서를 참조하십시오.

과열 시 어떻게 해야 하나요?

에어 유닛이 과열되면 저전력 모드로 전환될 수 있습니다. 다시 시작하거나 식을 때까지 기다리면 정상으로 돌아옵니다. 고온이나 환기 없이 장시간 사용하지 마십시오.

간섭을 피하기 위해 채널을 어떻게 변경하나요?

DJI Assistant 2 또는 고글 인터페이스를 사용하여 채널을 변경합니다. 지역에 따라 최대 8개 채널을 사용할 수 있습니다(FCC: 8, CE/SRRC: 4, MIC: 3). 채널 8은 기본 공용 채널입니다.

녹화되는 비디오 형식은 무엇인가요?

비디오는 MP4 형식으로 녹화되며, 비디오 코덱은 H.264, 오디오는 AAC-LC이며, microSD 카드에 저장됩니다.

사용 설명서 FPV Air Unit DJI

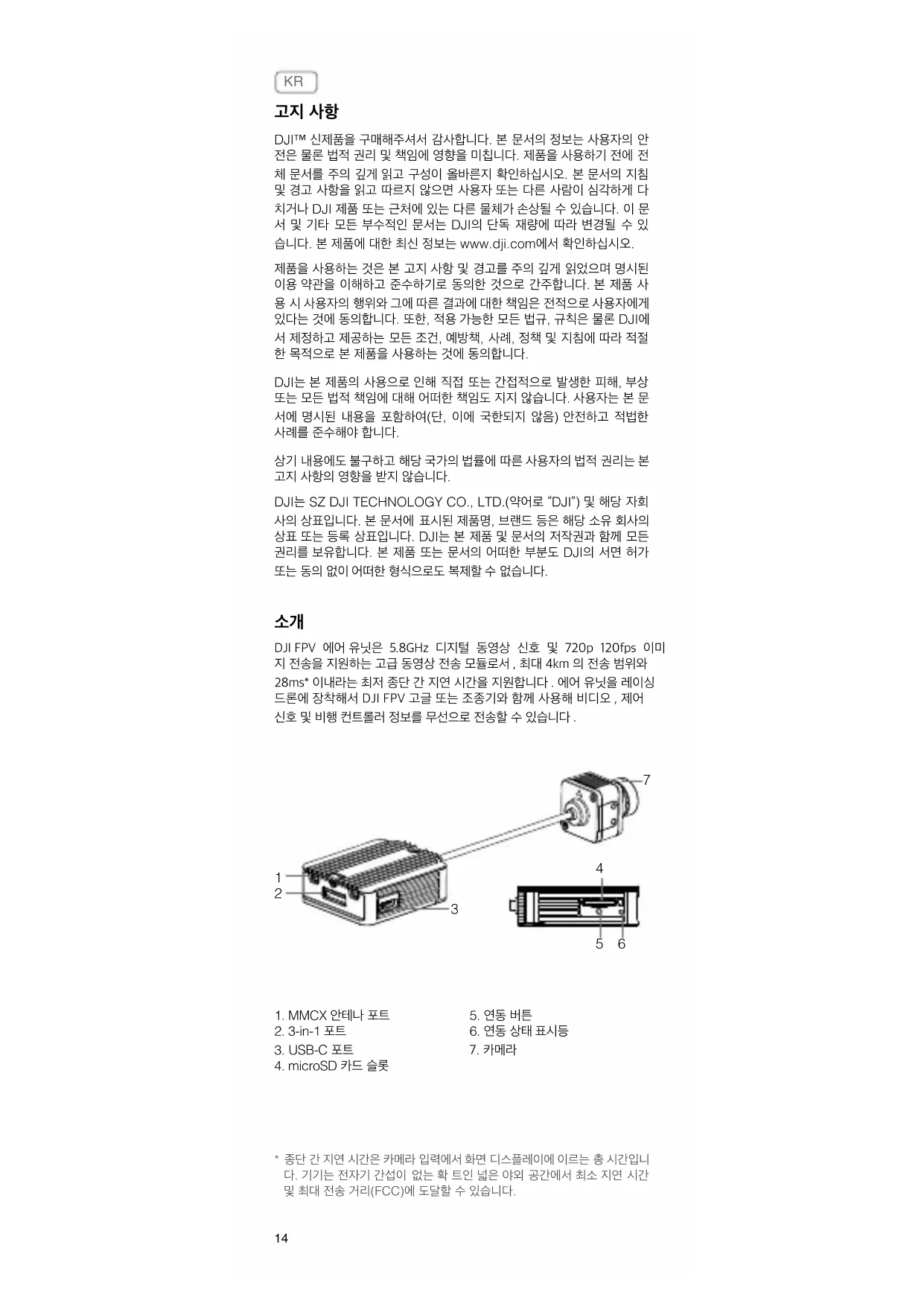

DJITM 신제품을 구매해주셔서 감사합니다. 본 문서의 정보는 사용자의 안전은 물론 법적 권리 및 책임에 영향을 미첩니다. 제품을 사용하기 전에 전체 문서를 주의 깊게 읽고 구성이 올바른지 확인하십시오. 본 문서의 지침 및 경고 사항을 읽고 따르지 않으면 사용자 또는 다른 사람이 심각하게 다치거나 DJI 제품 또는 근처에 있는 다른 물체가 손상될 수 있습니다. 이 문서 및 기타 모든 부수적인 문서는 DJI의 단독 재량에 따라 변경될 수 있습니다. 본 제품에 대한 최신 정보는 www.dji.com에서 확인하십시오.

제품을 사용하는 것은 본 고지 사항 및 경고를 주의 깊게 읽었으며 명시된 이용 약관을 이해하고 준수하기로 동의한 것으로 간주합니다. 본 제품 사용 시 사용자의 행위와 그에 따른 결과에 대한 책임은 전적으로 사용자에게 있다는 것에 동의합니다. 또한, 적용 가능한 모든 법규, 규칙은 물론 DJI에서 제정하고 제공하는 모든 조건, 예방책, 사례, 정책 및 지침에 따라 적절한 목적으로 본 제품을 사용하는 것에 동의합니다.

DJI는 본 제품의 사용으로 인해 직접 또는 간접적으로 발생한 피해, 부상 또는 모든 법적 책임에 대해 어떠한 책임도 지지 않습니다. 사용자는 본 문서에 명시된 내용을 포함하여(단, 이에 국한되지 않음) 안전하고 적법한 사례를 준수해야 합니다.

상기 내용에도 불구하고 해당 국가의 법률에 따른 사용자의 법적 권리는 본 고지 사항의 영향을 받지 않습니다.

DJI는 SZ DJI TECHNOLOGY CO., LTD.(약어로 "DJI") 및 해당 자회사의 상표입니다. 본 문서에 표시된 제품명, 브랜드 등은 해당 소유 회사의 상표 또는 등록 상표입니다. DJI는 본 제품 및 문서의 저작권과 함께 모든 권리를 보유합니다. 본 제품 또는 문서의 어떠한 부분도 DJI의 서면 허가 또는 동의 없이 어떠한 형식으로도 복제할 수 없습니다.

소개

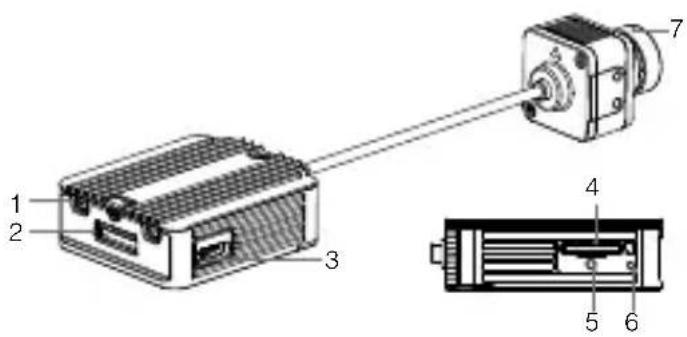

DJI FPV 예어 유닛은 5.8GHz 디지털 동영상 신호 및 720p 120fps 이미지 전송을 지원하는 고급 동영상 전송 모듈로서, 최대 4km 의 전송 범위와 28ms* 이내라는 최저 종단 간 지연 시간을 지원합니다. 예어 유닛을 레이싱 드론에 장착해서 DJI FPV 고글 또는 조종기와 함께 사용해 비디오, 제어 신호 및 비행 컨트롤러 정보를 무선으로 전송할 수 있습니다.

*종단 간 지연 시간은 카메라 입력에서 화면 디스플레이에 이르는 총 시간입니다. 기기는 전자기 간섭이 없는 확 트인 넓은 야외 공간에서 최소 지연 시간 및 최대 전송 거리(FCC)에 도달할 수 있습니다.

연결

아래그림을 참조하여 에어 유닛을 레이싱 드론에 장착하고 연결하십시오.

• 연결하려면 전기 납peech용 인두와 납peech 주석이 필요합니다. 케이 블을 납peech할 때는 회로가 단락 또는 개방되지 않았는지 확인하십시오.
• 지역에 따라 에어 유닛에 대해 최대 8 개의 채널이 있습니다 (FCC: 8 개, CE/SRRC: 4 개, MIC: 3 개). 각 채널에는 20MHz 의 대역폭이 있습니다. 8 번 채널이 공개 채널이며 장비를 컬 때 기본 채널로 선택됩니다. 다른 장치의 간섭을 방지하기 위해 채널을 수동으로 변경할 수 있습니다.

* 작동 중 또는 작동 후에 에어 유닛이 뜨거워질 수 있습니다. 온도가 내려가기 전에 에어 유닛을 만지지 마십시오.
온도가 높거나 잘 환기가 되지 않는 경우에는 에어 유닛을 더 오랫동안 사용하지 마십시오. 에어 유닛이 괴멸되어 저전력 모드로 진입하여 성능에 영향을 미칠 수 있습니다. 에어 유닛이 저전력 모드로 들어가면, 재시작하거나, 열이 식을 때까지 기 다리면 일반 모드로 자동 전환됩니다.
* 에어 유닛의 안테나를 최소 40 mm 간격으로 유지하십시오. 에어 유닛을 금속 물체 또는 탄소 섬유 프레임에서 멀리 두십시오. 비행 중 신호 전송이 차단되지 않는 위치를 선택해야 합니다.

활성화

전원을 켜면 에어 유닛을 컴퓨터에 연결한 후 DJI ASSISTANT™ 2 를 작동하십시오.

https://www.dji.com/fpv/downloads 에서 DJI Assistant 2 를 다운로드 하십시오.

연동

에어 유닛은 세 가지 연동 방법을 지원합니다. A, B 및 A+B(A 를 먼저 연결한 후 B 를 연결해야만 합니다).

A.

1. 에어 유닛과 DJI FPV 고글의 전원을 캡니다.
2. 에어 유닛과 고글의 연동 버튼을 누릅니다.*
3. 에어 유닛의 연동 상태 표시기가 녹색을 유지합니다. 성공적으로 연결되고 비디오 디스플레이가 정상일 때 고글은 신호음 소리를 중단합니다.

B.

1. 에어 유닛과 DJI FPV 조종기 전원을 캡니다.
2. 에어 유닛의 연동 버튼을 누른 다음, 조종기의 녹화 버튼, 버튼 C, 오른 쪽 다이얼을 동시에 누릅니다.*
3. 성공적으로 연결되면 에어 유닛과 조종기의 연동 상태 표시기가 녹색을 유지합니다.

*연동 준비가 되면 장치는 다음과 같은 표시를 제공합니다.

에어 유닛:연동 상태 표시기가 빨간색을 유지합니다.

고글:고글은 계속 신호음 소리를 냉니다.

조종기: 조종기가 계속 신호음을 올리고 상태 표시등이 파란색으로 깜박입니다.

사양

무게 에어 유닛(카메라 포함): 45.8 g

크기 에어 유닛: 44×37.8×14.4 mm

카메라:27.4×21.1×20.1mm

동축 케이블:100mm

작동 주파수 5.725\~5.850 GHz

송신기 출력(EIRP) FCC/SRRC: <30 dBm,

CE: <14 dBm

최소 지연 시간(종단 간) 저지연 모드(720p 120fps): <28ms

고품질 모드(720p 60fps):<40ms

최대 전송 거리 FCC/SRRC: 4 km, CE: 0.7 km,

동영상 파일 형식 MP4(동영상 파일 형식: H.264,

오디오 형식: AAC-LC)

I/O 인터페이스 USB-C, MMCX, 3-in-1 포트,

microSD 카드 슬롯

지원 비행 컨트롤 시스템 BetaFlight

작동 온도 범위 0\~40℃

입력 전력 7.4\~17.6 V

카메라 센서: 1/3.2" CMOS, 유효 피셀: 4 M

렌즈: 2.1 mm, f/2.1

셔터: 론링 셔터

ISO: 100 \~ 25600

FOV: 150°(D), 122°(H), 93°(V)
