MODE D'EMPLOI FPV Air Unit DJI

Clause d’exclusion de responsabilité Vous venez d’acquérir un nouveau produit DJI™. Félicitations ! Les informations contenues dans ce document concernent votre sécurité, vos droits et vos obligations. Lisez-le attentivement pour bien congurer votre appareil avant de l’utiliser. Si vous ne lisez pas et ne respectez pas les instructions et les mises en garde ci- après, vous exposez les autres et vous-même à des blessures graves et risquez d’endommager votre produit DJI ou d’autres objets placés à proximité. DJI se réserve le droit de modifier, à sa seule discrétion, le présent document et tous les autres documents connexes. Pour découvrir les dernières informations sur ce produit, rendez-vous sur www.dji.com/fr. En utilisant ce produit, vous confirmez que vous avez lu attentivement la présente clause d'exclusion de responsabilité et que vous comprenez et acceptez de respecter les termes et conditions qui y sont énoncés. Vous déclarez assumer l’entière responsabilité de votre utilisation du produit ainsi que toutes les conséquences qui en découlent. Vous vous engagez à utiliser le produit dans un cadre légal et adapté, conformément aux lois et réglementations en vigueur, dans le respect des conditions, précautions, pratiques, politiques et consignes publiées par DJI, aujourd’hui et à l’avenir. DJI décline toute responsabilité quant aux dégâts, aux blessures ou aux problèmes découlant directement ou indirectement de l’utilisation de ce produit. L’utilisateur s’engage à respecter les consignes de sécurité et les pratiques légales, y compris, mais sans s’y limiter, celles énoncées dans le présent document. Nonobstant ce qui précède, vos droits statutaires en vertu de la législation nationale applicable ne sont pas affectés par cette clause d’exclusion de responsabilité. DJI est une marque commerciale de SZ DJI TECHNOLOGY CO., LTD. (« DJI » en abrégé) et de ses sociétés afliées. Les noms de produits, de marques, etc., apparaissant dans le présent document sont des marques commerciales ou des marques déposées de leurs détenteurs respectifs. Ce produit et le présent document sont la propriété de DJI, tous droits réservés. Aucune partie de ce produit ou du présent document ne peut être reproduite sous quelque forme que ce soit sans l’autorisation ou le consentement écrit préalable de DJI. Introduction L’unité aérienne DJI FPV est un module de transmission vidéo avancé qui prend en charge un signal vidéo numérique de 5,8 GHz et une transmission d’images 720p 120 ips, avec une portée de transmission jusqu’à 4 km et une latence de bout en bout de 28 ms*. L'unité aérienne peut être montée sur un drone de compétition et utilisée avec le casque DJI FPV ou une radiocommande pour transmettre sans l la vidéo, les signaux de commande et les informations du contrôleur de vol.

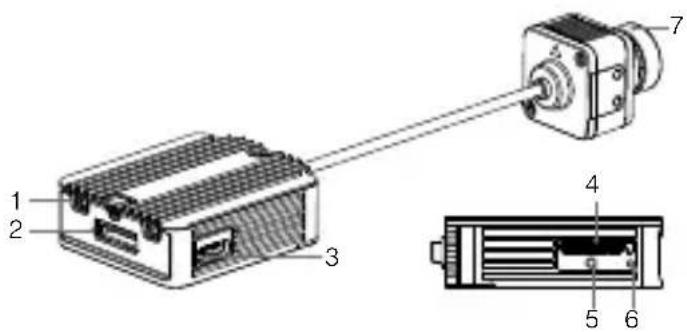

1. Ports d'antenne (MMCX)

4. Emplacement de carte microSD

5. Bouton d'appairage

6. Voyant d'état de l'appairage

Connexion Reportez-vous à l'illustration ci-dessous pour monter et connecter l'unité aérienne à un drone de course. ROUGE : alimentation (7,4-17,6 V) NOIR : TERRE d'alimentation BLANC : UART RX (connexion au contrôleur de vol OSD TX, 0-3,3 V) GRIS : UART TX (Connexion au contrôleur de vol OSD RX, 0-3,3 V) MARRON : TERRE signal JAUNE : DJI HDL (connexion au contrôleur de vol S-BUS, 0-3,3 V) Un fer à souder électrique et de l’étain sont nécessaires pour le raccordement. Vériez qu'il n'y a ni circuit ouvert, ni court-circuit lorsque vous soudez les câbles ESC. Il existe jusqu'à huit canaux pour l'unité aérienne en fonction de la région (FCC : huit, CE / SRRC : quatre, MIC : trois). Chaque canal a une bande passante de 20 MHz. Le canal public est le 8, qui est le canal par défaut lorsque l'équipement est mis sous tension. Le canal peut être modié manuellement pour éviter les interférences provenant d'autres appareils. L'unité aérienne peut chauffer pendant ou après le fonctionnement. NE PAS toucher l'unité aérienne avant qu'elle ne refroidisse. NE PAS utiliser l'unité aérienne pendant une période prolongée lorsque la température est élevée ou en cas de mauvaise ventilation. Sinon, l’unité aérienne risque de surchauffer et d’entrer en mode basse consommation, ce qui affectera ses performances. Si l'unité aérienne passe en mode de basse consommation, redémarrez-la ou attendez qu'elle refroidisse et elle reviendra automatiquement à la normale. Laissez les antennes de l’unité aérienne distantes d’au moins 40 mm. Éloignez l’unité aérienne des objets métalliques ou des cadres en fibre de carbone. Assurez-vous de choisir une position où la transmission ne sera pas bloquée pendant le vol. Activation Une fois sous tension, connectez l'unité aérienne à votre ordinateur et exécutez DJI ASSISTANT

2 pour l'activation. Téléchargez DJI Assistant 2 sur https://www.dji.com/fpv/ downloads Appairage L'unité aérienne prend en charge trois méthodes de liaison : A, B et A + B (Doit être relié à A avant B). Câble 3 en 1 (alimentation, DJI HDL, UART)

• La latence de bout en bout est le temps total écoulé entre la saisie par la caméra et l'affichage à l'écran. L'appareil est capable d'atteindre sa latence minimale et sa distance de transmission maximale (FCC) dans une zone largement dégagée sans aucune interférence électromagnétique.25 Caractéristiques techniques Poids Unité aérienne (caméra incluse) : 45,8 g Antenne : 3.74 g (MMCX droit) ;

3.9 g (coude MMCX) ;

6 g (SMA femelle à polarité inversée) Dimensions Unité aérienne : 44 x 37,8 x 14,4 mm Caméra : 27,4 x 21,1 x 20,1 mm Câble coaxial : 100 mm Fréquence de fonctionnement 5,725 à 5,850 GHz Puissance de l’émetteur (EIRP) FCC / SRRC : < 30 dBm; CE : <14 dBm Latence min. (de bout en bout) Mode Latence faible (720p 120 ips) : < 28 ms Mode Haute qualité (720p 60 ips) : < 40 ms Distance de transmission max. 4 km (FCC/SRRC); 0,7 km (CE) Formats de vidéo MP4 (format vidéo : H.264 ; format audio : AAC-LC) Connectique USB-C, MMCX, port 3 en 1, emplacement pour carte microSD Systèmes de contrôle de vol compatibles BetaFlight Plage de températures de fonctionnement de 0 à 40 °C (32 à 104 °F) Puissance d’entrée 7,4-17,6 V Caméra Capteur CMOS 1/3,2", Pixels effectifs : 4 millions Objectif : 2,1 mm, f/2,1 Obturation : Ligne par ligne ISO : 100 – 25 600 Champ de vision : 150° (D) ; 122° (H) ; 93° (V)

• Lorsque vous êtes prêt à vous connecter, les périphériques vous donneront les indications suivantes : Unité aérienne : l'indicateur d'état de la liaison devient rouge xe. Casque : le casque émet un bip continu. Radiocommande : la radiocommande émet un bip sonore continu et le voyant d'état clignote en bleu.

1. Mettez l'appareil et la radiocommande DJI FPV sous tension.

2. Appuyez sur le bouton de liaison de l'unité aérienne, puis

appuyez simultanément sur le bouton d'enregistrement, sur le bouton C et sur le cadran droit de la radiocommande.*

3. Les deux indicateurs d’état de liaison deviennent vert fixe

lorsque la liaison est établie.

1. Mettez l’unité aérienne et le casque DJI FPV sous tension.

2. Appuyez sur le bouton de liaison de l’unité aérienne et du

3. L'indicateur d'état de liaison de l'unité aérienne devient vert

continu. Le casque cessent d'émettre des signaux sonores lorsqu'il est lié et l'afchage vidéo est normal. A.26
