发射功率（EIRP） FCC/SRRC: <30 dBm;

CE: <14 dBm

端到端最低延时 低延迟模式 (720p 120fps): < 28ms

高画质模式 (720p 60fps): <40ms

最大传输距离 FCC/SRRC: 4 km; CE: 0.7 km;

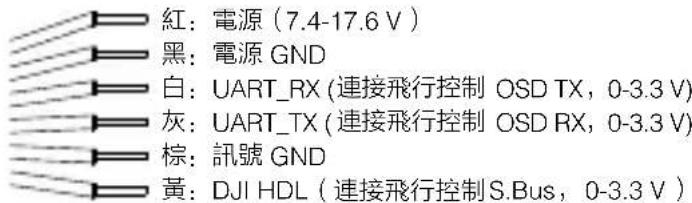

三合一連接線（電源、DJI HDL、UART）

端到端最低延時 低延遲模式 (720p 120fps): < 28ms;

高畫質模式 (720p 60fps): <40ms

最大傳輸距離 FCC/SRRC: 4 km; CE: 0.7 km;

FOV: 150°(D); 122°(H); 93°(V)

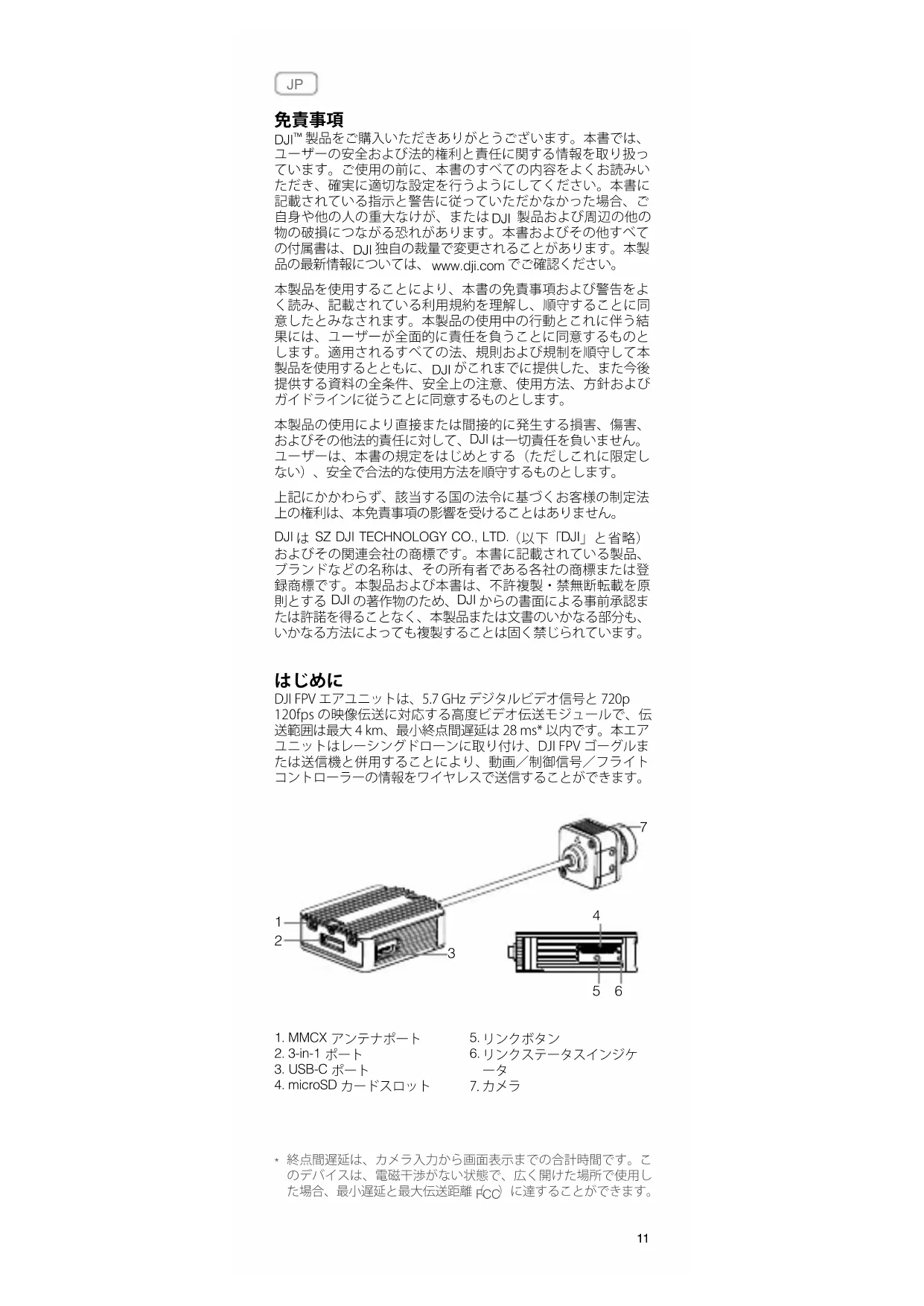

免責事項

DJI™ 製品をご購入いただきありがとうございます。本書では、ユーザーの安全および法的権利と責任に関する情報を取り扱っています。ご使用の前に、本書のすべての内容をよくお読みいただき、確実に適切な設定を行うようにしてください。本書に記載されている指示と警告に従っていただかなかった場合、ご自身や他の人の重大なけが、または DJI 製品および周辺の他の物の破損につながる恐れがあります。本書およびその他すべての付属書は、DJI 独自の裁量で変更されることがあります。本製品の最新情報については、www.dji.com でご確認ください。

本製品を使用することにより、本書の免責事項および警告をよく読み、記載されている利用規約を理解し、順守することに同意したとみなされます。本製品の使用中の行動とこれに伴う結果には、ユーザーが全面的に責任を負うことに同意するものとします。適用されるすべての法、規則および規制を順守して本製品を使用するとともに、DJIがこれまでに提供した、また今後提供する資料の全条件、安全上の注意、使用方法、方針およびガイドラインに従うことに同意するものとします。

本製品の使用により直接または間接的に発生する損害、傷害、およびその他法的責任に対して、DJIは一切責任を負いません。ユーザーは、本書の規定をはじめとする（ただしこれに限定しない）、安全で合法的な使用方法を順守するものとします。

上記にかかわらず、該当する国の法令に基づくお客様の制定法上の権利は、本免責事項の影響を受けることはありません。

DJIは SZ DJI TECHNOLOGY CO., LTD.（以下「DJI」と省略）およびその関連会社の商標です。本書に記載されている製品、ブランドなどの名称は、その所有者である各社の商標または登録商標です。本製品および本書は、不許複製・禁無断転載を原則とする DJI の著作物のため、DJI からの書面による事前承認または許諾を得ることなく、本製品または文書のいかなる部分も、いかなる方法によっても複製することは固く禁じられています。

はじめに

DJI FPV エアユニットは、5.7 GHz デジタルビデオ信号と 720p 120fps の映像伝送に対応する高度ビデオ伝送モジュールで、伝送範囲は最大 4 km、最小終点間遅延は 28 ms* 以内です。本エアユニットはレーシングドローンに取り付け、DJI FPV ゴーグルまたは送信機と併用することにより、動画／制御信号／フライトコントローラーの情報をワイヤレスで送信することができます。

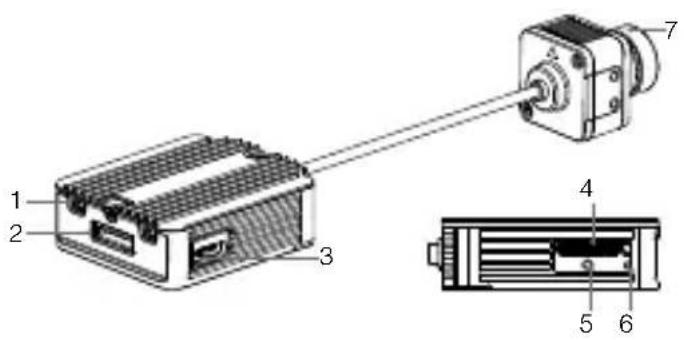

1. MMCX アンテナポート 5. リンクボタン
2. 3-in-1 ポート
3. リンクステータスインジケ
4. USB-C ポート 一夕
5. microSD カードスロット 7. カメラ

- 終点間遅延は、カメラ入力から画面表示までの合計時間です。このデバイスは、電磁干渉がない状態で、広く開けた場所で使用した場合、最小遅延と最大伝送距離 FCO に達することができます。

接続

下の図を参照して、エアユニットをレーシングドローンに取り付けて接続してください。

3-in-1 ケーブル（電源、DJI HDL、UART）

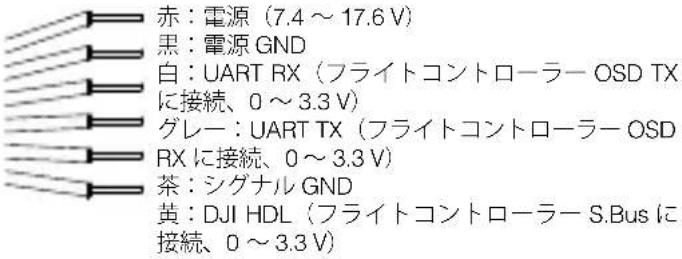

赤：電源（7.4～17.6 V） 黒：電源 GND 白：UART RX（フライトコントローラー OSD TX に接続、0～3.3 V） グレー：UART TX（フライトコントローラー OSD RX に接続、0～3.3 V） 茶：シグナル GND 黄：DJI HDL（フライトコントローラー S.Bus に接続、0～3.3 V）

• 接続には、電気はんだごてとはんだが必要になります。ケーブルをはんだ付けする際には、回路の断線または短絡が生じないようにしてください。
• エアユニット用に最大8つのチャンネルがあります。（地域によって異なります。FCC：8、CE/SRRC：4、MIC（日本）：3）。各チャンネルの帯域幅は20MHzです。パブリックチャンネルは8で、機材の電源を入れたときのデフォルトチャンネルです。他の機器からの干渉を避けるために、手動でチャンネルを変更することができます。

• 使用中または使用後にエアユニットが熱くなることがあります。冷めるまではエアユニットに触れないでください。
• 気温が高いときや換気が悪いときは、エアユニットを長時間使用しないでください。そうでなければ、エアユニットは過熱し、性能に影響を与える低電源モードに入る恐れがあります。エアユニットが低電力モードに入った場合は、再起動するかクールダウンするのを待つと自動的に通常状態に戻ります。
  * エアユニットのアンテナは、40 mm以上難してください。エアユニットは、金属物やカーボンファイバーフレームから遠ざけてください。飛行中に伝送が遮られない位置を必ず選択してください。

アクティベーション

電源が入ったら、エアユニットをパソコンに接続し、DJI ASSISTANT™2を起動してアクティベーションします。 https://www.dji.com/fpv/downloads から DJI Assistant 2 をダウンロードしてください。

リンク

エアユニットは次の三通りの方法に対応しています。: A、B、および A + B (B の前に A をリンクする必要あり)

A.

1. エアユニットとDJI FPVゴーグルの電源を入れます。
2. エアユニットとゴーグルのリンクボタンを押します。*
3. エアユニットのリンクステータスインジケータが緑色に点灯します。正常にリンクされ、動画ディスプレイが正常になると、ゴーグルのビープ音が止まります。

B.

1. エアユニットと DJI FPV 送信機の電源を入れます。
2. エアユニットのリンクボタンを押し、次に送信機の録画ボタン、C ボタン、右ダイヤルを同時に押します。*
3. 正常にリンクされると、両方のリンクステータスインジケータが緑色に点灯します。

* リンクする準備が整うと、デバイスは次のように表示します。 エアユニット：リンクステータスインジケータが赤く点灯します。 ゴーグル：継続的にビープ音が鳴ります。 送信機：送信機のビープ音が継続的に鳴り、青色のステータスインジケーターが青色に点滅します。

仕様

重量 エアユニット(カメラ含む):45.8gアンテナ 3.74 g (MMCX ストレート)、3.9 g (MMCX エルボー)、6 g (逆極性 SMA (メス))サイズ エアユニット:44×37.8×14.4 mmカメラ:27.4×21.1×20.1 mm同軸ケーブル:100 mm動作周波数5.650~5.755 GHzトランスミッター出力(EIRP)MIC(日本):<30 dBm最小遅延速度(終点間)低遅延モード(720p 120fps):<28 ms高品質モード(720p 60fps):<40 ms最大伝送距離MIC(日本):2.5 km動画フォーマット MP4(動画フォーマット:H.264、オーディオフォーマット:AAC-LC)I/O インターフェースUSB-C、MMCX、3-in-1 ポート、microSD カードスロット対応フライトコントロールシステムBetaFlight動作環境温度0~40°C入力電力7.4~17.6Vカメラ センサー:1/3.2 インチ CMOS、有効画素:4 Mレンズ:2.1 mm、f/2.1シャッター:ローリングシャッターISO:100-25600FOV:150°(D)、122°(H)、93°(V)

KR

고지 사항

안테나:3.74g(MMCX 직선형),

3.9 g (MMCX 엘보우),

6 g (역극성 암 SMA)

部件名称	有害物质
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬( Cr^16 )	多溴联苯(PBB)	多溴二苯醚(PBDE)
线路板 ×	○ ○	○ ○	○
外壳 ×	○ ○	○ ○	○
金属部件(铜合金)	× ○	○ ○	○ ○
内部线材	× ○	○ ○	○ ○
其他配件	× ○	○ ○	○ ○
本表格依据 SJ/T 11364 的规定编制。○:表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。×:表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限量要求。(产品符合欧盟 ROHS 指令环保要求)
