Tipo de producto	Módulo de transmisión de video FPV
Marca	DJI
Modelo	FPV Air Unit
Categoría	Accesorio para dron
Dimensiones (unidad aérea)	44 x 37,8 x 14,4 mm
Dimensiones (cámara)	27,4 x 21,1 x 20,1 mm
Peso (unidad aérea con cámara)	45,8 g
Peso de las antenas	3,74 g (MMCX recto), 3,9 g (codo MMCX), 6 g (SMA hembra)
Frecuencia de funcionamiento	5,725 a 5,850 GHz
Potencia del transmisor (EIRP)	FCC/SRRC < 30 dBm, CE < 14 dBm
Latencia mínima	< 28 ms (720p 120 fps), < 40 ms (720p 60 fps)
Distancia de transmisión máxima	4 km (FCC/SRRC), 0,7 km (CE)
Formatos de video compatibles	MP4 (H.264, AAC-LC)
Conectividad	USB-C, MMCX, puerto 3 en 1, ranura microSD
Sistemas de control de vuelo compatibles	BetaFlight
Rango de temperatura de funcionamiento	0 a 40 °C
Tensión de alimentación	7,4 - 17,6 V
Sensor de la cámara	CMOS 1/3,2", píxeles efectivos 4 millones
Campo de visión	150° (D), 122° (H), 93° (V)
ISO	100 - 25 600
Métodos de emparejamiento	A (gafas), B (radiocontrol), A+B
Activación	Mediante DJI Assistant 2

Preguntas frecuentes - FPV Air Unit DJI

¿Cómo instalar la unidad aérea en un dron de carreras?

La unidad se monta con un soldador y estaño. Conecte los cables ESC al puerto 3 en 1, verificando que no haya cortocircuitos. Consulte el diagrama de conexión incluido en el manual.

¿Cómo activar la unidad aérea?

Con alimentación, conecte la unidad a un ordenador mediante USB-C y ejecute DJI Assistant 2 para la activación. Descargue el software del sitio web de DJI.

¿Cómo emparejar con las gafas DJI FPV?

Encienda la unidad y las gafas. Presione el botón de emparejamiento de la unidad y luego el de las gafas. El LED de la unidad se vuelve verde fijo y las gafas dejan de pitar. El enlace está establecido.

¿Cómo emparejar con el radiocontrol DJI FPV?

Encienda la unidad y el radiocontrol. Presione el botón de emparejamiento de la unidad y luego simultáneamente los botones Grabar, C y el dial derecho del radiocontrol. Los LED se vuelven verde fijo.

¿Cuál es la latencia mínima?

En modo Baja latencia (720p 120 fps), la latencia es inferior a 28 ms. En modo Alta calidad (720p 60 fps), es inferior a 40 ms.

¿Cuál es el alcance máximo?

El alcance máximo es de 4 km (FCC/SRRC) y de 0,7 km (CE) en un área despejada sin interferencias.

¿Qué sistemas de control de vuelo son compatibles?

La unidad aérea es compatible con BetaFlight y otros sistemas a través del puerto serie. Consulte el manual para los detalles de conexión.

¿Qué hacer en caso de sobrecalentamiento?

La unidad puede entrar en modo de bajo consumo si se sobrecalienta. Reiníciela o espere a que se enfríe para que vuelva a la normalidad. Evite usarla durante mucho tiempo a altas temperaturas o sin ventilación.

¿Cómo cambiar el canal para evitar interferencias?

Use DJI Assistant 2 o la interfaz de las gafas para cambiar de canal. Hay hasta 8 canales disponibles según la región (FCC: 8, CE/SRRC: 4, MIC: 3). El canal 8 es el canal público por defecto.

¿Cuáles son los formatos de video grabados?

Los videos se graban en formato MP4 con códec H.264 para video y AAC-LC para audio, almacenados en tarjeta microSD.

MANUAL DE USUARIO FPV Air Unit DJI

Guía de inicio rápido

Guía de inicio rápido 20

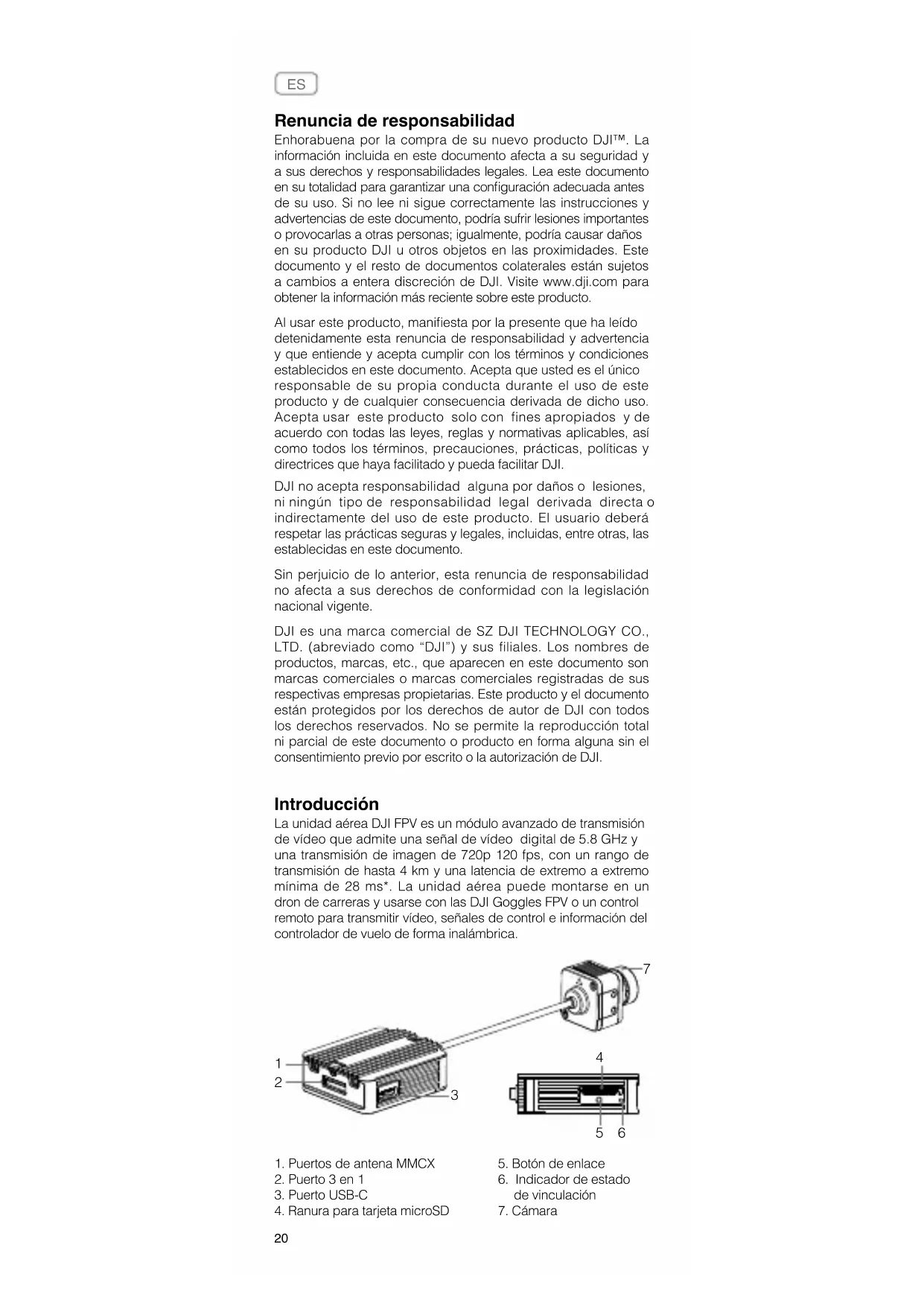

Renuncia de responsabilidad

Enhorabuena por la compra de su nuevo producto DJI™. La información incluida en este documento afecta a su seguridad y a sus derechos y responsabilidades legales. Lea este documento en su totalidad para garantizar una configuración adecuada antes de su uso. Si no lee ni sigue correctamente las instrucciones y advertencias de este documento, podría sufrir lesiones importantes o provocarlas a otras personas; igualmente, podría causar daños en su producto DJI u otros objetos en las proximidades. Este documento y el resto de documentos colaterales están sujetos a cambios a entera discreción de DJI. Visite www.dji.com para obtener la información más reciente sobre este producto.

Al usar este producto, manifiesta por la presente que ha leído detenidamente esta renuncia de responsabilidad y advertencia y que entiende y acepta cumplir con los términos y condiciones establecidos en este documento. Acepta que usted es el único responsable de su propia conducta durante el uso de este producto y de cualquier consecuencia derivada de dicho uso. Acepta usar este producto solo con fines apropiados y de acuerdo con todas las leyes, reglas y normativas aplicables, así como todos los términos, precauciones, prácticas, políticas y directrices que haya facilitado y pueda facilitar DJI.

DJI no acepta responsabilidad alguna por daños o lesiones, ni ningún tipo de responsabilidad legal derivada directa o indirectamente del uso de este producto. El usuario deberá respetar las prácticas seguras y legales, incluidas, entre otras, las establecidas en este documento.

Sin perjuicio de lo anterior, esta renuncia de responsabilidad no afecta a sus derechos de conformidad con la legislación nacional vigente.

DJI es una marca comercial de SZ DJI TECHNOLOGY CO., LTD. (abreviado como "DJI") y sus filiales. Los nombres de productos, marcas, etc., que aparecen en este documento son marcas comerciales o marcas comerciales registradas de sus respectivas empresas propietarias. Este producto y el documento están protegidos por los derechos de autor de DJI con todos los derechos reservados. No se permite la reproducción total ni parcial de este documento o producto en forma alguna sin el consentimiento previo por escrito o la autorización de DJI.

Introducción

La unidad aérea DJI FPV es un módulo avanzado de transmisión de vídeo que admite una señal de vídeo digital de 5.8 GHz y una transmisión de imagen de 720p 120 fps, con un rango de transmisión de hasta 4 km y una latencia de extremo a extremo mínima de 28 ms*. La unidad aérea puede montarse en un dron de carreras y usarse con las DJI Goggles FPV o un control remoto para transmitir vídeo, señales de control e información del controlador de vuelo de forma inalámbrica.

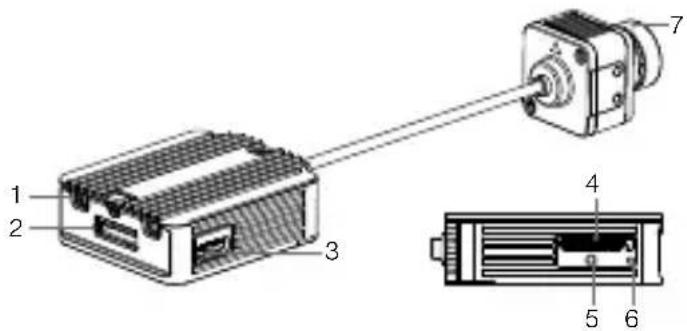

1. Puertos de antena MMCX
2. Puerto 3 en 1
3. Puerto USB-C
4. Ranura para tarjeta microSD
5. Botón de enlace
6. Indicador de estado de vinculación
7. Cámara

* La latencia de extremo a extremo es el tiempo total transcurrido desde la entrada de la cámara hasta la visualización en pantalla. El dispositivo puede alcanzar su latencia mínima y la distancia de transmisión máxima (FCC) en una amplia área abierta sin interferencias electromagnéticas.

Conexión

Consulte la siguiente ilustración para montar y conectar la unidad aérea a un dron de carreras.

Cable 3 en 1 (alimentación, DJI HDL, UART)

ROJO: Alimentación (7.4 - 17.6 V)

NEGRO: Masa a tierra (GND) de alimentación

BLANCO: UART RX (se conecta al controlador de vuelo OSD TX, 0-3.3 V)

GRIS: UART TX (se conecta al controlador de vuelo OSD RX, 0-3.3 V)

MARRÓN: Masa a tierra (GND) de la señal

AMARILLO: DJI HDL (se conecta al S Bus del controlador de vuelo, 0-3.3 V)

• Se requiere un soldador eléctrico y estaño para la conexión. Asegúrese de que no hay circuitos abiertos o cortocircuitos cuando suelde los cables.
• Hay hasta ocho canales para la unidad aérea dependiendo de la región (FCC: ocho, CE/SRRC: cuatro, MIC: tres). Cada canal tiene un ancho de banda de 20 MHz. El canal público es 8, que es el canal predeterminado cuando se enciende el equipo. El canal se puede cambiar manualmente para evitar la interferencia de otros dispositivos.

• La unidad aérea puede calentarse durante o después de su uso. NO toque la unidad aérea hasta que no se enfríe.
• NO use la unidad aérea por un periodo prolongado cuando la temperatura sea alta o haya poca ventilación. De lo contrario, la unidad aérea podría sobrecalentarse y entrar en modo de baja potencia, lo que afectará su rendimiento. Si la unidad aérea entra en modo de baja potencia, reiníciala o espera a que se enfríe y volverá automáticamente a la normalidad.
• Mantenga las antenas de la unidad aérea separadas por lo menos 40 mm entre sí. Mantenga la unidad aérea alejada de objetos metálicos o marcos de fibra de carbono. Asegúrese de elegir una posición donde la transmisión no se bloquee durante el vuelo.

Activación

Cuando esté encendida, conecte la unidad aérea a su ordenador y ejecute DJI ASSISTANT™ 2 para la activación.

Descargue DJI Assistant 2 en https://www.dji.com/fpv/downloads

Vinculación

La unidad aérea admite tres métodos de enlace: A, B y A + B (debe enlazarse A antes de B).

A.

1. Encienda la unidad aérea y las DJI Goggles FPV.
2. Presione el botón de enlace en la unidad aérea y las gafas.*
3. El indicador de estado de enlace de la unidad aérea se enciende en verde fijo. Las gafas dejan de emitir un pitido cuando se enlazan correctamente y la visualización del vídeo es normal.

B.

1. Encienda la unidad aérea y el control remoto DJI FPV.
2. Presione el botón de enlace en la unidad aérea, y luego presione el botón de grabación, el botón C y el selector derecho en el control remoto simultáneamente.*
3. Ambos indicadores de estado de enlace se vuelven de color verde fijo cuando se ha completado el enlace con éxito.

* Cuando estén listos para enlazarse, los dispositivos darán la siguiente indicación:

Unidad aérea: el indicador de estado de enlace se enciende en rojo fijo.

Gafas: las gafas emiten un pitido continuo.

Control remoto: el control remoto emite pitidos continuamente y el indicador de estado parpadea en azul.

Especificaciones

Peso Unidad aérea (con cámara): 45.8 g

Antena: 3.74 g (MMCX recto)

3.9 g (MMCX en codo)

6 g (SMA hembra de polaridad inversa)

Dimensiones Unidad aérea: 44 × 37.8 × 14.4 mm

Cámara: 27.4 × 21.1 × 20.1 mm

Frecuencia de funcionamiento

5.725-5.850 GHz

Potencia del transmisor (PIRE)

FCC/SRRC: <30 dBm; CE: <14 dBm

Latencia mín.

Modo de baja latencia

(extremo a extremo)

Modo de alta calidad

Velocidad de transmisión y distancia

formato de audio: AAC-LC)

Puertos de entrada/salida USB-C, MMCX, puerto 3 en 1, ranura para tarjeta microSD

Sistema de control de vuelo compatible

BetaFlight

Rango de temperatura de funcionamiento

De 0° a 40 °C (de 32° a 104 °F)

Potencia de entrada 7.4-17.6 V

Cámara Sensor: CMOS de 1/3.2";

Píxeles efectivos: 4 M

Objetivo: 2.1 mm, f/2.1

Obturador: Obturador rotativo

ISO: 100-25600

Campo de visión (FOV):

150° (D); 122° (H); 93° (V)

FR

Formato de audio: AAC-LC

Interfaz de E/S: Puerto USB-C, MMCX, puerto 3 en 1, ranura para tarjeta microSD
