BEDIENUNGSANLEITUNG FPV Air Unit DJI

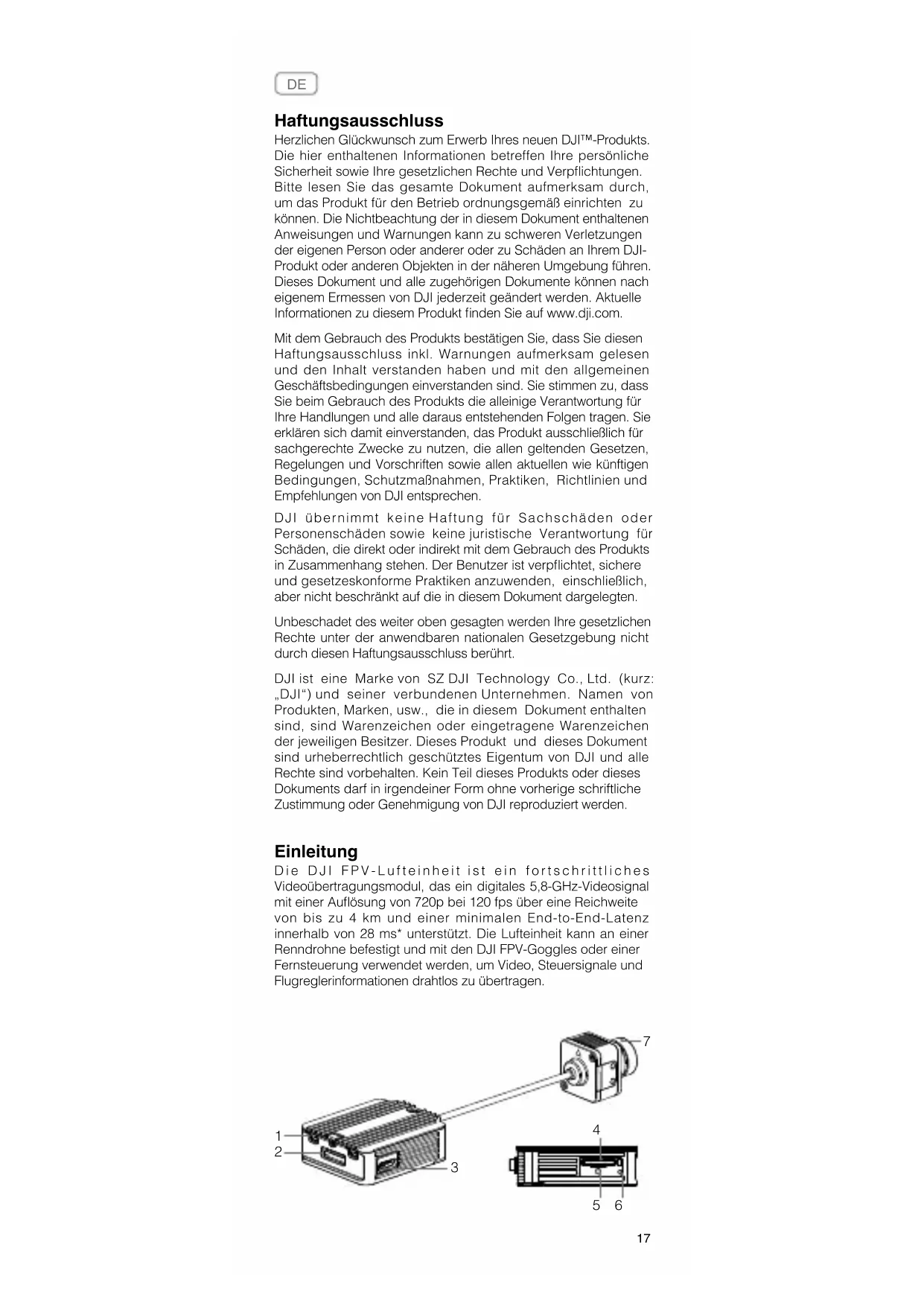

Herzlichen Glückwunsch zum Erwerb Ihres neuen DJI™-Produkts. Die hier enthaltenen Informationen betreffen Ihre persönliche Sicherheit sowie Ihre gesetzlichen Rechte und Verpflichtungen. Bitte lesen Sie das gesamte Dokument aufmerksam durch, um das Produkt für den Betrieb ordnungsgemäß einrichten zu können. Die Nichtbeachtung der in diesem Dokument enthaltenen Anweisungen und Warnungen kann zu schweren Verletzungen der eigenen Person oder anderer oder zu Schäden an Ihrem DJI-Produkt oder anderen Objekten in der näheren Umgebung führen. Dieses Dokument und alle zugehörigen Dokumente können nach eigenem Ermessen von DJI jederzeit geändert werden. Aktuelle Informationen zu diesem Produkt finden Sie auf www.dji.com.

Mit dem Gebrauch des Produkts bestätigen Sie, dass Sie diesen Haftungsausschluss inkl. Warnungen aufmerksam gelesen und den Inhalt verstanden haben und mit den allgemeinen Geschäftsbedingungen einverstanden sind. Sie stimmen zu, dass Sie beim Gebrauch des Produkts die alleinige Verantwortung für Ihre Handlungen und alle daraus entstehenden Folgen tragen. Sie erklären sich damit einverstanden, das Produkt ausschließlich für sachgerechte Zwecke zu nutzen, die allen geltenden Gesetzen, Regelungen und Vorschriften sowie allen aktuellen wie künftigen Bedingungen, Schutzmaßnahmen, Praktiken, Richtlinien und Empfehlungen von DJI entsprechen.

DJI übernimmt keine Haftung für Sachschäden oder Personenschäden sowie keine juristische Verantwortung für Schäden, die direkt oder indirekt mit dem Gebrauch des Produkts in Zusammenhang stehen. Der Benutzer ist verpflichtet, sichere und gesetzeskonforme Praktiken anzuwenden, einschließlich, aber nicht beschränkt auf die in diesem Dokument dargelegten.

Unbeschadet des weiter oben gesagten werden Ihre gesetzlichen Rechte unter der anwendbaren nationalen Gesetzgebung nicht durch diesen Haftungsausschluss berührt.

DJI ist eine Marke von SZ DJI Technology Co., Ltd. (kurz: „DJI“) und seiner verbundenen Unternehmen. Namen von Produkten, Marken, usw., die in diesem Dokument enthalten sind, sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Besitzer. Dieses Produkt und dieses Dokument sind urheberrechtlich geschütztes Eigentum von DJI und alle Rechte sind vorbehalten. Kein Teil dieses Produkts oder dieses Dokuments darf in irgendeiner Form ohne vorherige schriftliche Zustimmung oder Genehmigung von DJI reproduziert werden.

Einleitung

Die DJI FPV-Lufteinheit ist ein fortschrittliches Videobübertragungsmodul, das ein digitales 5,8-GHz-Vidcosignal mit einer Auflösung von 720p bei 120 fps über eine Reichweite von bis zu 4 km und einer minimalen End-to-End-Latenz innerhalb von 28 ms* unterstützt. Die Luftseinheit kann an einer Renndrohne befestigt und mit den DJI FPV-Goggles oder einer Fernsteuerung verwendet werden, um Video, Steuersignale und Flugreglerinformationen drahtlos zu übertragen.

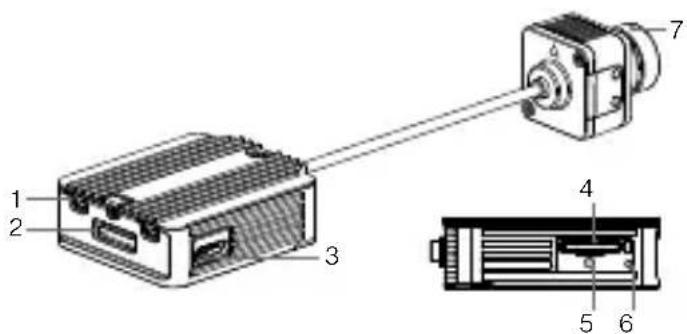

1. MMCX-Antennenanschlüsse

2. Kopplungstaste

3. 3-in-1-Anschluss

4. Kopplungsstatusanzeige

5. USB-C-Anschluss

6. Kamera

7. Einschub für die microSD-Karte

* Die End-to-End-Latenzzeit ist die Gesamtzeit von der Kameraeingabe bis zur Bildschirmanzeige. Das Gerät kann seine minimale Latenzzeit und maximale Übertragungsreichweite (FCC) in einem weiten offenen Bereich ohne elektromagnetische Interferenzen erreichen.

Komponenten verbinden

Siehe Darstellung unten, um die Lufteinheit an einer Renndrohne zu befestigen und damit zu koppeln.

WEISS: UART RX (Verbindung zum Flugregler OSD TX, 0 - 3,3 V)

GRAU: UART TX (Verbindung zum Flugregler OSD RX, 0 - 3,3 V)

BRAUN: Signal-GND

GELB: DJI HDL (Anschluss an Flugregler S.Bus, 0 - 3,3 V)

• Für die Verbindung sind ein elektrischer Lötkolben und Lötzinn erforderlich. Stellen Sie sicher, dass keine Schaltkreisunterbrechungen oder Kurzschlüsse vorhanden sind, wenn Sie die Kabel löten.
• Je nach Region gibt es bis zu acht Kanäle für die Lufteinheit (FCC: acht, CE/SRRC: vier, MIC: drei). Jeder Kanal hat eine Bandbreite von 20 MHz. Der öffentliche Kanal ist 8, was auch der Standardkanal beim Einschalten des Geräts ist. Der Kanal kann manuell geändert werden, um Störungen durch andere Geräte zu vermeiden.

- Die Lufteinheit kann während oder nach dem Betrieb heiß werden. Berühren Sie die Lufteinheit NICHT, bevor diese abgekühlt ist.

- Verwenden Sie die Lufteinheit NICHT für längere Zeit, wenn die Temperatur hoch oder die Belüftung schlecht ist. Andernfalls kann die Lufteinheit überhitzen und in den Stromsparmodus wechseln, wodurch die Leistung beeinträchtigt wird. Wenn die Lufteinheit in den Stromsparmodus geht, starten Sie die Einheit neu oder warten Sie, bis sie abgekühlt ist. Sie kehrt automatisch zum Normalzustand zurück.

- Halten Sie die Antennen der Lufteinheit mindestens 40 mm voneinander entfernt. Halten Sie die Lufteinheit von Metallgegenständen oder Karbonfaserrahmen fern. Stellen Sie sicher eine Position zu wählen, an der die Übertragung während des Fluges nicht blockiert wird.

Aktivierung

Verbinden Sie die Lufteinheit nach dem Einschalten mit Ihrem Computer und starten Sie den DJI ASSISTANT™ 2 zur Aktivierung. Sie können den DJI Assistant 2 unter https://www.dji.com/fpv/downloads herunterladen

Koppeln

Die Lufteinheit unterstützt drei Kopplungsmethoden: A, B und A + B (A muss vor B gekoppelt werden).

A.

1. Schalten Sie die Lufteinheit und die DJI FPV-Goggles ein.
2. Drücken Sie die Kopplungstaste an der Lufteinheit und der Brille.*
3. Die Kopplungsstatusanzeige der Lufteinheit leuchtet permanent grün. Die Brille hört auf zu piepen, wenn sie erfolgreich gekoppelt und die Videowiedergabe normal ist.

B.

1. Schalten Sie die Lufteinheit und die DJI FPV-Fernsteuerung ein.
2. Drücken Sie auf die Kopplungstaste auf der Lufteinheit und drücken Sie dann gleichzeitig auf die Videoaufnahmetaste, die C-Taste und den rechten Einsteller der Fernsteuerung.*
3. Beide Kopplungsstatusanzeigen leuchten permanent grün, wenn die Verbindung erfolgreich hergestellt wurde.

* Wenn die Geräte für die Kopplung bereit sind, werden sie folgende Statusanzeigen haben: Lufteinheit: Die Kopplungsstatusanzeige leuchtet permanent rot. Goggles: Die Brille piept kontinuierlich. Fernsteuerung: Die Fernsteuerung gibt einen Signalton aus und die Statusanzeige blinkt blau.

Technische Daten

Gewicht Lufteinheit (Kamera inbegriffen): 45,8 g

Antenne: 3.74 g (MMCX gerade);

6 g (umgekehrte Polarität, weiblicher SMA)

Abmessungen Lufteinheit: 44 × 37,8 × 14,4 mm Kamera: 27,4 × 21,1 × 20,1 mm Koaxialkabel: 100 mm

Betriebsfrequenz 5,725–5,850 GHz Sendeleistung (EIRP) FCC/SRRC: < 30 dBm; CE: < 14 dBm

Max. Übertragungsreichweite FCC/SRRC: 4 km; CE: 0,7 km

Videoformate MP4 (Videoformat: H.264; Audioformat: AAC-LC)

I/O Anschlüsse USB-C, MMCX, 3-in-1-Anschluss, microSD-Kartensteckplatz

Unterstütztes BetaFlight Flugreglersystem

Betriebstemperaturbereich 0 °C bis 40 °C

Eingangsleistung 7,4-17,6 V

Kamera Sensor: 1/3,2 Zoll CMOS; effektive Pixel: 4 MP Objektiv: 2,1 mm, f/2,1 Verschluss: Rollender Shutter ISO: 100-25600 Sichtfeld: 150°(D); 122°(H); 93°(V)

EU-Compliance: Hiermit erklärt SZ DJI TECHNOLOGY CO., LTD., dass dieses Gerät den wesentlichen Anforderungen und anderen einschlägigen Bestimmungen der EU-Richtlinie 2014/53/EU entspricht.

Eine Kopie der EU-Konformitätserklärung finden Sie online auf www.dji.com/euro-compliance.

Kontaktadresse innerhalb der EU: DJI GmbH, Industriestrasse 12, 97618, Niederlauer, Germany

Umweltfreundliche Entsorgung

Elektro-Altgeräte dürfen nicht mit gewöhnlichem Abfall entsorgt werden und müssen separat entsorgt werden. Die Entsorgung an kommunalen Sammelstellen ist für Privatpersonen kostenlos Die Eigentümer der Altgeräte sind für den Transport zu den

Sammelstellen verantwortlich. Durch diesen geringen Aufwand können Sie zur Wiederverwertung von wertvollen Rohmaterialien beitragen und dafür sorgen, dass umweltschädliche und giftige Substanzen ordnungsgemäß unschädlich gemacht werden.
