使用説明書 Snail DJI
DJITM Snail シリーズ製品（以下「本製品」といいます）をご購入いただきありがとうございます。本書では、ユーザーの安全と法的権利と責任に関する情報を取り扱っています。本製品を使用することにより、この免責事項をよくお読みください。本製品を使用すると、この免責事項をすべて読み、これに同意したとみなされます。本製品は、ユーザーガイドに記載されているとおりに取り付けて使用してください。SZ DJI TECHNOLOGY CO., LTD. とその関連会社は、本製品が不適切な使用、取り付けまたは改造（指定外のアクセサリーの使用などが含まれます）により、直接または間接的な原因で生じた物的損害または人的被害について、いかなる責任も負いません。
DJI は、SZ DJI TECHNOLOGY CO., LTD. (略して「DJI」) およびその関連会社の商標です。本書に記載されている製品、ブランドなどの名称は、その所有者である各社の商標または登録商標です。本製品および本書は、不許複製・禁無断転載を原則とする DJI の著作物のため、DJI から書面による事前承認または許諾を得ることなく、本製品または文書のいかなる部分も、いかなる方法によっても複製することは固く禁じられています。
この免責事項は複数の言語で提供されています。各言語版の内容に相違がある場合、中国にて購入された製品については中国語版の内容が優先され、他の地域にて購入された製品については英語版の内容が優先されます。
はじめに
Snail 6048-3D プロペラおよび 5048 トリブレードプロペラは、Snail レース用の推進システムに対応しています。Snail 2305 レース用モーターに搭載する際は、固定のために別売の Snail プロペラアダプターが必要です。
部品
Snail 6048-3D プロペラの1組(CW、CCW)、5048 トリブレードプロペラの1組(CW、CCW)および Snail プロペラアダプターを、それぞれ DJI 公式ストアで入手してください。
必要な工具: M2 六角レンチと Snail プロペラアダプター

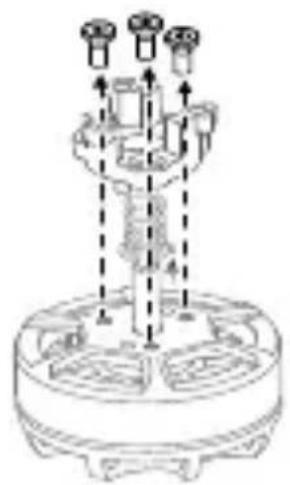

- 2305 レース用モーターにクイッククリリース・プロペラアダプターを固定しているネジを外してから、クイッククリリース・プロペラアダプターおよびスプリング（ある場合）を取り外します。
-

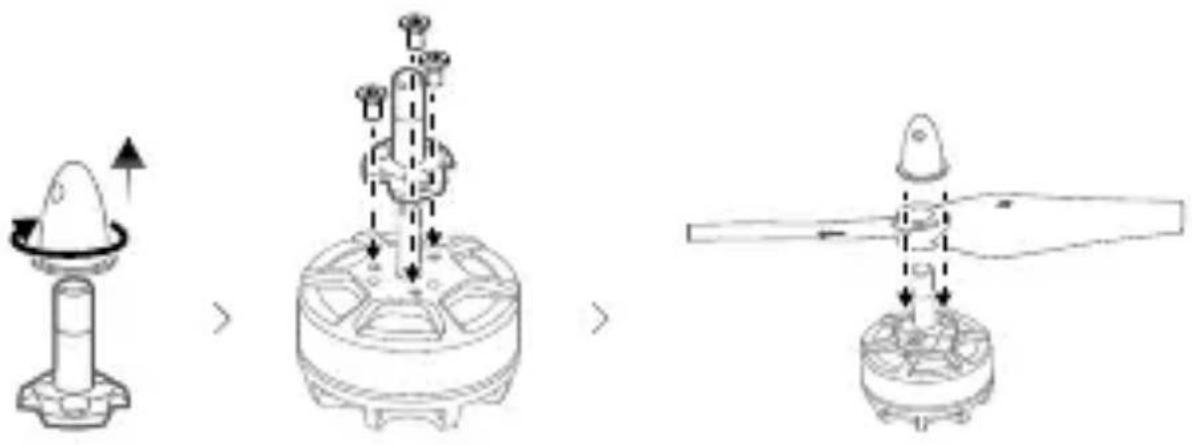

Snail プロペラアダプターのキャップを取り外します。
-
黒色のプロペラアダプターの穴を CW モーターの穴に合わせます。 M2×4 ネジを挿入し、締め付けて固定します。赤色のプロペラアダプターの穴を CCW モーターの穴に合わせます。M2×4 ネジを挿入し、締め付けて固定します。
-
マークなしのプロペラを赤色のプロペラアダプターに取り付け、CW マーク付きのプロペラを黒色のプロペラアダプターに取り付けます。
-
赤色のプロペラアダプターの軸で赤色のキャップを、黒色のプロペラアダプターの軸で黒色のキャップを回転させて、プロペラを固定します。
- 上図は、6048-3D プロペラの取り付け方法を例に説明しています。
- 6048-3D プロペラを取り付ける前に、DJI Assistant 2 で 3D モードを選択し、対応するファームウェアを更新してください。
- モーターに近づいたり、回転しているプロペラに触れたりしないでください。
- 異なる種類のプロペラを混ぜて使用しないでください。
- プロペラは摩耗しやすいので、ニーズに合ったプロペラを使用してください。
・取り付け、取り外しの際は、ネジのお取り扱いにご注意ください。
- 詳細については、DJI Snail レース用推進システムのユーザーマニュアルを参照してください。
仕様
| プロペラ | 直径 × ネジピッチ | 重量(プロペラ単体) |
| 6048-3D プロペラ | 15.24×12.19cm | 4.10g |
| 5048 プロペラ | 12.70×12.19cm | 5.68g |
本内容は変更されることがあります。
