BEDIENUNGSANLEITUNG Snail DJI
Haftungsausschluss und Warnhinweis
Vielen Dank für Ihren Kauf eines Produkts der Serie DJI™ Snail (im Folgenden als „Produkt“ bezeichnet). Die hier enthaltenen Informationen betreffen Ihre persönliche Sicherheit sowie Ihre gesetzlichen Rechte und Verpflichtungen. Lesen Sie diesen Haftungsausschluss aufmerksam durch, bevor Sie dieses Produkt verwenden. Mit der Verwendung dieses Produkts bestätigen Sie, dass Sie diesen Haftungsausschluss vollständig gelesen haben und diesem zustimmen. Installieren und verwenden Sie dieses Produkt unter strikter Beachtung der Bedienungsanleitung. Die SZ DJI TECHNOLOGY CO., LTD., und ihre verbundenen Unternehmen übernehmen keine Haftung für Schäden oder Verletzungen, die direkt oder indirekt aus unsachgemäßer Nutzung, Montage oder Modifizierung dieses Produkts entstehen, einschließlich, jedoch nicht beschränkt auf, der Verwendung von nicht vorgesehenem Zubehör.
DJI ist eine Marke der SZ DJI TECHNOLOGY CO., LTD. (kurz DJI) und seiner verbundenen Unternehmen. Namen von Produkten, Marken, usw., die in diesem Dokument enthalten sind, sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Besitzer. Dieses Produkt und dieses Dokument sind urheberrechtlich geschütztes Eigentum von DJI und alle Rechte sind vorbehalten. Kein Teil dieses Produkts oder Dokuments darf in irgendeiner Form ohne die vorherige schriftliche Zustimmung oder Genehmigung durch DJI reproduziert werden.
Dieser Haftungsausschluss existiert in verschiedenen Sprachen. Im Falle von Abweichungen zwischen den verschiedenen Versionen ist die chinesische Version maßgeblich, wenn das fragliche Produkt in China erworben wurde, bzw. die englische Version, wenn das fragliche Produkt in anderen Regionen erworben wurde.
Einleitung
Propeller vom Typ Snail 6048-3D und Propeller mit drei Rotorblättern vom Typ 5048 sind mit dem Snail Rennantriebssystem kompatibel. Bei der Montage an Snail 2305 Rennmotoren ist zur Sicherung zusätzlich ein Snail Propelleradapter erforderlich.

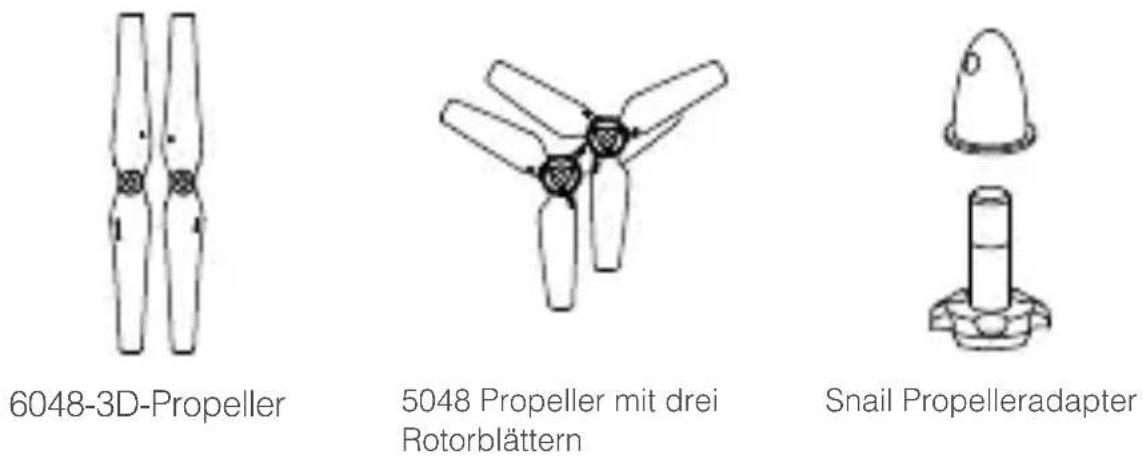

Teile
Erwerben Sie ein paar Propeller vom Typ Snail 6048-3D (CW, CCW), ein Paar Propeller mit drei Rotorblättern vom Typ 5048 (CW, CCW) und einen Snail Propelleradapter separat in einem offiziellen DJI Store.

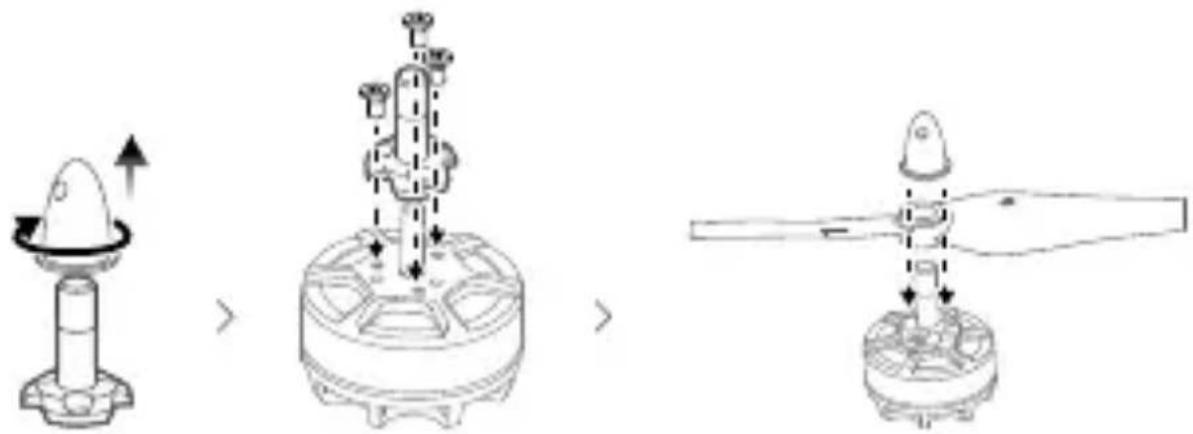

Zusammenbauen der Propeller
Benötigte Werkzeuge: M2-Innensechskantschlüssel und Snail Propelleradapter

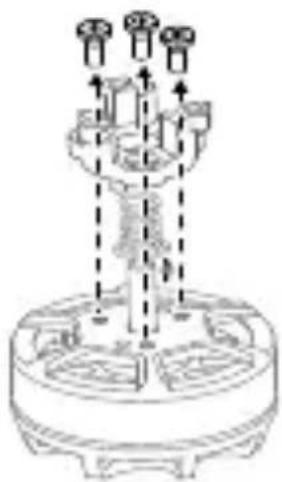

- Entfernen Sie die Schrauben, mit denen der Schnellverschluss-Propelleradapter an den Rennmotoren vom Typ 2305 befestigt ist, und entfernen Sie anschließend den Schnellverschluss-Propelleradapter sowie die Feder, falls vorhanden.
- Entfernen Sie die Kappe am Snail Propelleradapter.
- Richten Sie die Löcher des schwarzen Propelleradapters auf die Bohrungen an den CW-Motoren aus. Setzen Sie die M2×4-Schrauben ein, und ziehen Sie sie fest. Richten Sie die Löcher des roten Propelleradapters auf die Bohrungen an den CCW-Motoren aus. Setzen Sie die M2×4-Schrauben ein, und ziehen Sie sie fest.
- Montieren Sie die nicht markierten Propeller auf den roten Propelleradapter, und montieren Sie die mit CW markierten Propeller auf den schwarzen Propelleradapter.
- Sichern Sie die Propeller, indem Sie die rote Kappe auf die Achsen des roten Propelleradapters und die schwarze Kappe auf die Achsen des schwarzen Propelleradapters drehen.
• Als Beispiel dargestellt ist die Montage von 6048-3D-Propellern.
• Wählen Sie vor der Montage der 6048-3D-Propeller den 3D-Modus in DJI Assistant 2 aus, und aktualisieren Sie die entsprechende Firmware.
• Halten Sie ausreichend Abstand zu den Motoren und berühren Sie NIEMALS rotierende Propeller.
- Verwenden Sie AUSSCHLIESSLICH Propeller des gleichen Typs.
- Verwenden Sie Propeller, die für Ihre Anforderungen geeignet sind, da sie ansonsten schnell verschleiben können.
•Achten Sie bei Montage und Ausbau auf die Schrauben.
- Nähere Informationen finden Sie in der Bedienungsanleitung des DJI Snail Rennantriebssystems.
Technische Daten
Propeller Durchmesser × Gewindesteigung Gewicht
(einzelner Propeller)
6048-3D-Propeller 15,24 × 12,19 cm 4,10 g
5048-Propeller 12,70 × 12,19 cm 5,68 g
Änderungen vorbehalten.
Die aktuelle Fassung finden Sie unter
DJI ist eine Marke von DJI.
Copyright © 2016 DJI Alle Rechte vorbehalten
