Merk	DJI
Model	P4 Multispectral
Categorie	Drone
Producttype	Professionele multispectrale drone

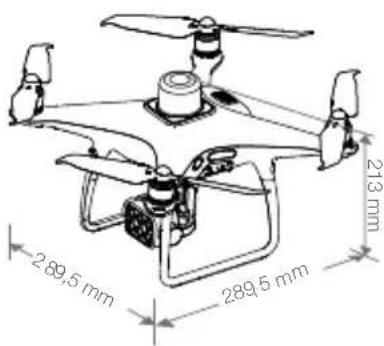

Afmetingen (L x B x H)	289,5 x 289,6 x 213 mm
Startgewicht	1 487 g
Accuvoeding	LiPo 4S, 5870 mAh, 15,2 V, 89,2 Wh
Lader voeding	Netspanningsadapter, 17,4 V, 160 W
Maximale vliegtijd	Ongeveer 27 minuten
Maximale operationele hoogte	6 000 m (19 685 ft)
Maximale stijgsnelheid	6 m/s (automatisch), 5 m/s (handmatig)
Maximale daalsnelheid	3 m/s
Belangrijkste functies	Multispectrale beeldvorming (6 camera's), geïntegreerde RTK, multidirectionele obstakeldetectie, OcuSync-transmissie tot 7 km, GS Pro-app
Camera	6 CMOS-sensoren 1/2,9", 2,08 MP, globale sluiter, filters B, G, R, RE, NIR, plus RGB
Gimbal	3-assig gestabiliseerd, kanteling -90° tot +30°
Positionering	Multifrequentie GNSS (GPS, GLONASS, BeiDou, Galileo) + RTK, centimeterprecisie
Obstakeldetectie	Voor, achter, onder, infrarood (bereik 0,7 - 30 m)
Afstandsbediening	OcuSync, max. bereik 7 km (FCC), LiPo-accu 6000 mAh, autonomie 6 uur
Ondersteunde geheugenkaarten	microSD (Klasse 10 of UHS-I), max. capaciteit 128 GB
Onderhoud en reiniging	Reinig de lenzen met een zachte, droge doek, bescherm tegen vocht en stof
Veiligheid	Start de motoren niet in de buurt van personen, schakel de motoren uit in noodgevallen (CSC), gebruik in openlucht
Onderdelen en repareerbaarheid	Neem contact op met de DJI after-sales service of een erkende dealer
Algemene informatie	Gebruiksaanwijzing beschikbaar als PDF op de DJI-website, bedrijfstemperatuur 0 tot 40 °C

Veelgestelde vragen - P4 Multispectral DJI

Wat zijn de camera's van de P4 Multispectral?

De drone is uitgerust met zes camera's met CMOS-sensoren van 1/2,9 inch: een RGB-camera voor zichtbaar licht beeldvorming en vijf monochrome camera's voor de spectrale banden Blauw (450 nm), Groen (560 nm), Rood (650 nm), Rode rand (730 nm) en Nabij-infrarood (840 nm). Alle camera's hebben een resolutie van 2,08 MP en een globale sluiter.

Hoe werkt de geïntegreerde RTK?

De DJI D-RTK biedt centimeterprecieze positionering met behulp van GPS, GLONASS, BeiDou en Galileo signalen. Het kan worden gebruikt met Network RTK service, een DJI D-RTK 2 mobiel station (optioneel) of in PPK-modus (post-processing). De positiegegevens worden opgeslagen in de EXIF-gegevens van elke afbeelding.

Wat is de maximale vliegtijd van de P4 Multispectral?

De maximale vliegtijd is ongeveer 27 minuten onder optimale omstandigheden. De slimme vluchtaccu heeft een capaciteit van 5870 mAh en een energie van 89,2 Wh. Het wordt aanbevolen om extra accu's te hebben voor lange missies.

Hoe activeer ik de drone met de GS Pro app?

Download de nieuwste versie van GS Pro vanuit de App Store op een iPad. Bij het eerste gebruik, verbind de drone en de afstandsbediening, start dan de app. Volg de activeringsinstructies. Zorg ervoor dat de iPad een internetverbinding heeft.

Wat is het bereik van de afstandsbediening?

De afstandsbediening gebruikt OcuSync technologie. Het maximale bereik is 7 km (FCC/NCC) in open ruimte zonder interferentie. Voor CE/MIC/KCC/SRRC normen is het bereik 5 km. Het werkelijke bereik hangt af van de omgeving en de antennepositie.

Hoe bereid ik de drone voor op het opstijgen?

1. Monteer de propellers (zwarte ringen op motoren met zwart merkteken, zilver op de andere). 2. Verwijder de gimbal-klem. 3. Zet de drone accu en afstandsbediening aan. 4. Start GS Pro. 5. Wacht tot de statusindicatoren langzaam groen knipperen (RTK of GNSS positionering verkregen). Duw dan voorzichtig de linker joystick omhoog om op te stijgen.

Wat te doen als het RTK-signaal zwak is?

Bij een zwak RTK-signaal kan de drone standaard GNSS gebruiken voor positionering. Het wordt aanbevolen om de PPK (Post-Processed Kinematic) modus te gebruiken voor hogere precisie. U kunt ook naar een gebied met betere ontvangst verplaatsen of een D-RTK 2 station gebruiken.

Welke soorten SD-kaarten worden ondersteund?

De drone accepteert microSD-kaarten met een minimale schrijfsnelheid van 15 MB/s. De kaarten moeten Klasse 10 of UHS-I zijn. De maximale capaciteit is 128 GB. Het bestandssysteem kan FAT32 (≤ 32 GB) of exFAT (> 32 GB) zijn.

Hoe genereer ik multispectrale kaarten?

Na het uitvoeren van een vliegmissie met de GS Pro-app worden de vastgelegde beelden geëxporteerd. Gebruik compatibele fotogrammetriesoftware (zoals DJI Terra of andere) om de gegevens te verwerken en multispectrale kaarten te genereren zoals NDVI, vegetatie-indices, enz.

Wat zijn de belangrijke veiligheidsinstructies?

Start de motoren niet in een afgesloten ruimte of in de buurt van personen. Houd beide handen aan de afstandsbediening tijdens de vlucht. In noodgevallen kunt u de motoren tijdens de vlucht uitschakelen met de CSC (Command Stick Combination). Houd altijd toezicht op de drone en respecteer de lokale regelgeving.

GEBRUIKSAANWIJZING P4 Multispectral DJI

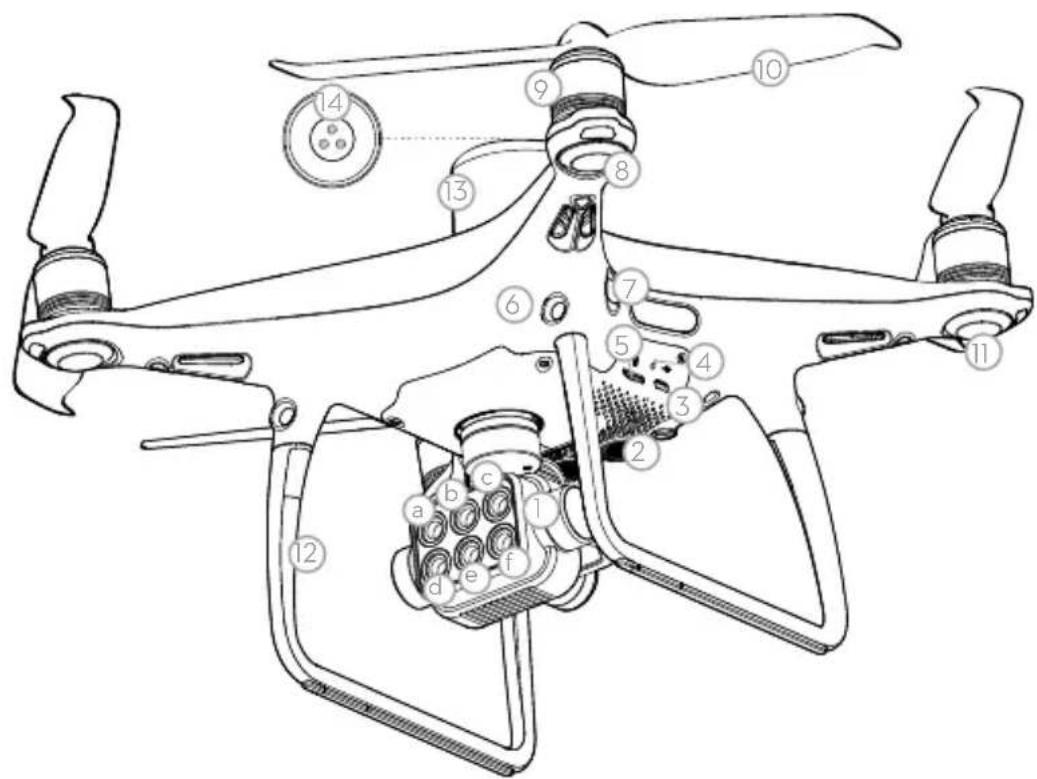

De P4 Multispectral is een uiterst nauwkeurige drone die over multispectrale beeldverwerkingsfuncties beschikt. Het beeldverwerkingssysteem bevat zes camera's met 1/2,9 inch CMOS-sensoren, waaronder een RGB-camera en een multispectrale cameraopstelling met vijf camera's, allemaal ingesteld op 2 MP met global shutter, op een gestabiliseerde gimbal met 3 assen. De spectrale zonlichtsensor bovenop de drone detecteert ten bate van de beeldcompensatie de zonnestraling in realtime, zodat de nauwkeurigheid van de verzamelde multispectrale gegevens wordt gemaximaliseerd. De beeldgegevens kunnen worden gebruikt om multispectrale kaarten te genereren ten bate van de analyse van de plant- en bodemstatus. De drone heeft een ingebouwd DJI™ on-board D-RTK™-systeem, dat gegevens met precisie levert voor op de centimeter nauwkeurige positionering. Multidirectionele obstakeldetectie wordt mogelijk gemaakt door voorwaarts, achterwaarts en neerwaarts zicht en infraroodsensoren*.

(met zes camera's die corresponderen met de onderstaande frequentiebanden)
a. 'Red Edge' (RE) b. Nabij-infrarood (NIR)
c. Groen (G) d. Zichtbaar licht (RGB)
e. Rood (R) f. Blauw (B)

1. Neerwaarts zichtsysteem
2. Micro USB-poort
3. Camera-/koppelingsstatusindicator en koppelingknop
4. Camerakaartsleuf voor microSD
5. Voorwaarts zichtsysteem

6. Infraroodsensorsysteem

7. LED's voorzijde

8. Motoren
9. Propellers
10. Indicators dronestatus
11. OCUSYNC™-antenne's
12. On-board D-RTK-antenne
13. Spectrale zonlichtsensor
14. Achterwaarts zichtsysteem

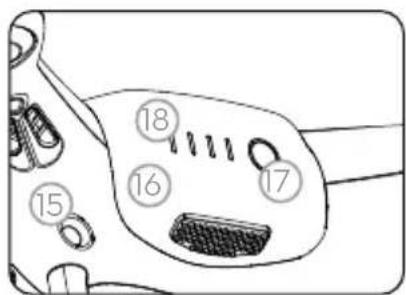

15. Intelligent Flight Battery
16. Aan-/uitknop
17. Indicatoren accuniveau

* Dit moet gebruikt worden in combinatie met Network RTK Service, een DJI D-RTK 2 GNSS mobiel station met hoge precisie (apart verkocht) of PPK-gegevens (Post-Processed Kinematic) (aanbevolen wanneer het RTK-signaal zwak is tijdens bedrijf). Het zichtsysteem en infraroodsensorsysteem worden beïnvloed door omgevingsomstandigheden. Lees de gebruikershandleiding voor meer informatie.

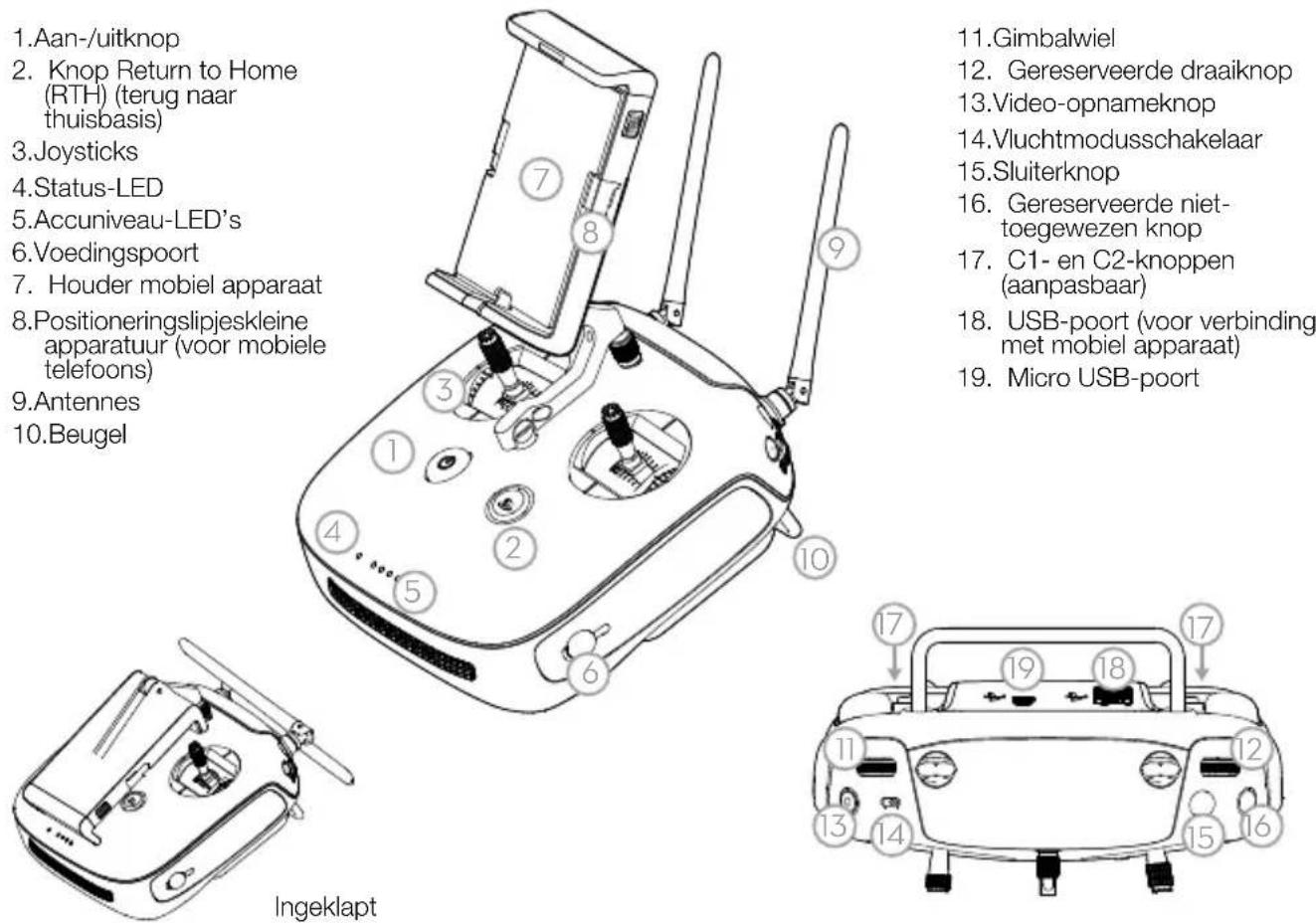

Afstandsbediening

De afstandsbediening is voorzien van DJI's transmissietechnologie voor lange afstand, OcuSync, die in staat is de drone en de cardanische cameras te besturen met een maximaal zendbereik van 7 km*. Verbind een iPad met de afstandsbediening via de USB-poort om de DJI GS Pro-app te gebruiken voor het plannen en uitvoeren van missies. Exporteer de vastgelegde afbeeldingen ter analyse en om multispectrale kaarten te maken. De afstandsbediening heeft een oplaadbare LiPo-accu met een maximale accuduur van ongeveer 6 uur*.

1.Aan-/uitknop

1. Knop Return to Home (RTH) (terug naar thuisbasis)

3.Joysticks

4.Status-LED

5.Accuniveau-LED's

6.Voedingspoort

1. Houder mobiel apparaat

2. Positioneringslipjeskleine apparatuur (voor mobiele telefoons)

9.Antennes

10.Beugel

11.Gimbalwiel
12. Gereserveerde draaiknop
13. Video-opnameknop
14.Vluchtmodusschakelaar
15.Sluiterknop
16. Gereserveerde niet-toegewezen knop
17. C1- en C2-knoppen (aanpasbaar)
18. USB-poort (voor verbinding met mobiel apparaat)
19. Micro USB-poort

De onderstaande afbeelding toont de functie die met elke beweging van de joystick wordt uitgevoerd. Modus 2 wordt als voorbeeld gebruikt. Met de linkerjoystick regel je de hoogte en koers, terwijl je met de rechterjoystick vooruit, achteruit, naar links en rechts kunt bewegen. Met de gimbal regel je de kanteling van de camera.

Linkerjoystick

Omhoog

Omlaag

RechtsafLinksaf

Rechterjoystick

Vooruit

Achteruit

RechtsLinks

Gimbalwiel

* De afstandsbediening kan de maximale overdrachtsafstand (FCC) bereiken in een groot open gebied zonder elektromagnetische interferentie, en tot een hoogte van circa 120 meter.

De maximale bedrijfstijd is getest in een laboratoriumomgeving en is alleen ter indicatie.

Er worden alleen foto's gemaakt als de sluiterknop volledig is ingedrukt.

Gebruik van de P4 Multispectral

1. Downloaden van de DJI GS Pro-app

De nieuwste versie van DJI GS Pro is vereist bij gebruik in combinatie met de P4 Multispectral. Zoek naar DJI GS Pro* in de App Store of scan de QR-code om de app op je iPad te downloaden.

Voor het eerste gebruik moet je de P4 Multispectral activeren met DJI GS Pro. Zorg ervoor dat uw iPad toegang heeft tot het internet.

* Bezoek de officiële DJI-website voor meer informatie over DJI GS Pro. https://www.dji.com/ground-station-pro

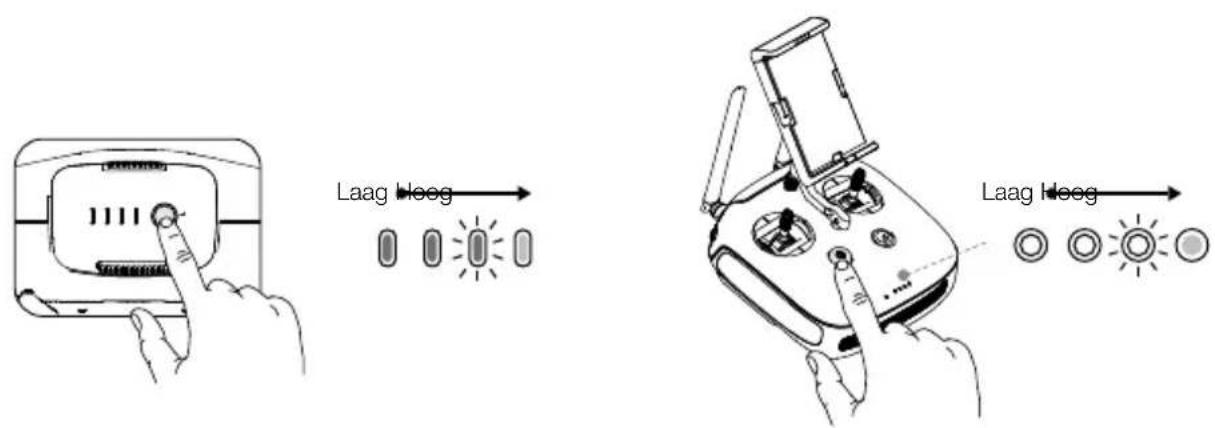

2. Accuniveaus controleren

Druk eenmaal om het batterijniveau te controleren. Druk eenmaal en druk vervolgens opnieuw en houd vast om aan/uit te zetten.

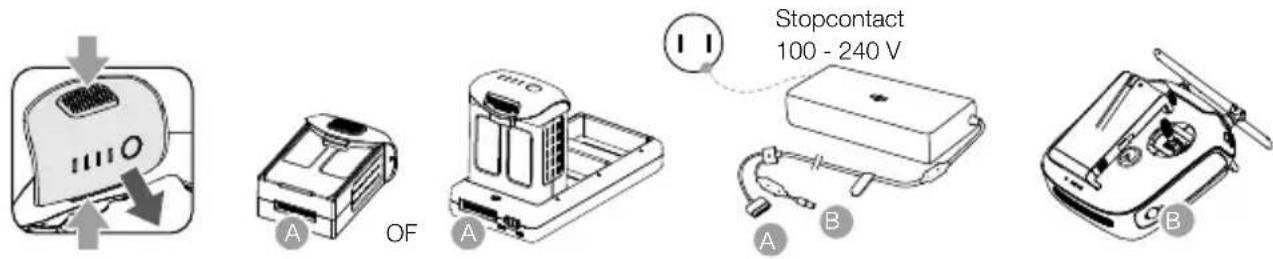

3. De accu's opladen

• Laad de accu's volledig op vóór het eerste gebruik.
• Sluit de Intelligent Flight Batteries aan op de Charging Hub zoals getoond in de afbeelding hierboven.
• Zorg ervoor dat de modusschakelaar van de Charging Hub van de Intelligent Flight Battery in de stand Charging Mode (Oplaadmodus) staat.

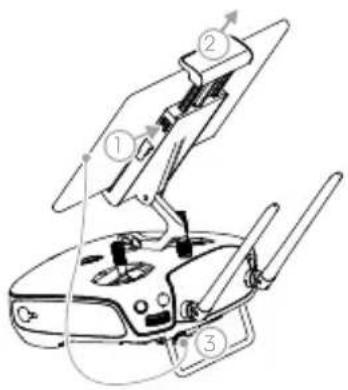

4. Voorbereiding van de afstandsbediening

Sterk Zwak

Uitklappen van de afstandsbediening

Probeer de drone binnen het optimale zendgebied te houden. Als het signaal zwak is, past u de antennes aan of laat u de drone dichterbij vliegen.

5. Voorbereiding voor opstijgen

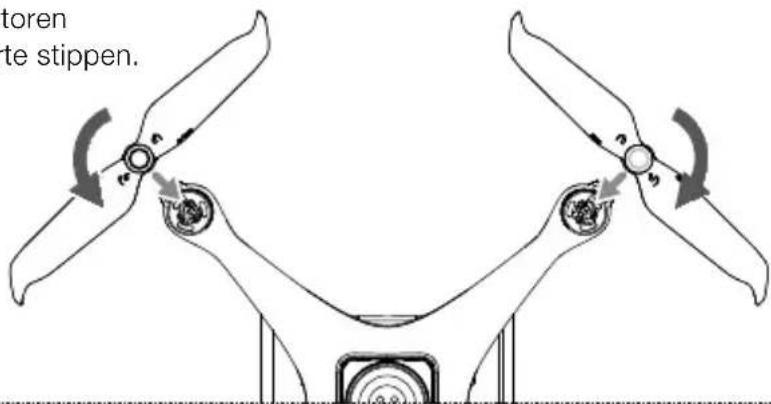

Zwarte propellerringen gaan op motoren met zwarte stippen.

Zilveren propellerringen gaan op motoren zonder zwarte stippen.

Druk de propellers op de montageplaat en draai ze in de vergrendelstand totdat ze vastzitten.

- Controleer vóór elke vlucht of de propellers goed vastzitten.

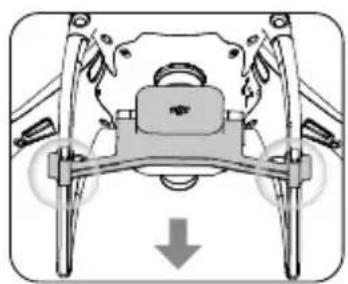

Verwijder de gimbalklem van de camera.

Zorg er voor een veilige start voor dat de statusindicators van de drone langzaam groen knipperen (met RTK* of GNSS voor positionering).

Opstijgen

Landing

OF

Combination Stick Command voor het starten/stoppen van de motoren

Linkerjoystick (in Modus 2) langzaam omhoog voor opstijgen

Linkerjoystick langzaam omlaag totdat de drone de grond raakt Houd deze drie seconden vast om de motoren te stoppen

• Roterende propellers kunnen gevaarlijk zijn. Blijf uit de buurt van de roterende propellers en motoren. Start de motoren NIET in krappe ruimten of wanneer er mensen in de buurt zijn.
• Houd je handen altijd op de afstandsbediening wanneer de motoren draaien.
• De motoren tijdens het vliegen stoppen: Voer de gecombineerde joystickopdracht (CSC) uit om de motoren te stoppen. Deze functie kan in DJI GS Pro worden ingeschakeld. Schakel de motoren alleen tijdens de vlucht uit in noodsituaties wanneer dit de kans op schade of letsel verkleint.

* RTK-positionering wordt aanbevolen. Ga naar Mission View in DJI GS Pro en tik op het pictogram of RTK bovenaan het scherm om naar het menu RTK-instellingen te gaan en selecteer vervolgens D-RTK 2 of Network RTK Account als de RTK-gegevensbron. Schakel de RTK van de drone onderaan het menu in. Anders kan het vliegtuig de RTK-gegevens niet gebruiken.

7. Operaties starten

Het volgende voorbeeld bevat instructies voor 3D-kaartgebiedmissies met DJI GS Pro.

Maak een 3D-kaartgebiedmissie.

Configureer de missieparameters.

Tik op de preview van de camera om Cameraweergave te openen en de camera-instellingen te configureren*.

Voer de missie uit.

afbeeldingen.

Genereer een kaart.Exporteer de

* Indien in Cameraweergave de multispectrale camera is geselecteerd, bevat deze missie geen RGB-foto's.

Technische gegevens

- Drone

Startgewicht 1487 g

Diagonale afstand (exclusief propellers) 350 mm

Max. servicehoogte boven zeeniveau 6000 m

Max. stijgsnelheid 6 m/s (automatische vlucht); 5 m/s (handmatige bediening)

Max. daalsnelheid 3 m/s

Max. snelheid 50 km/u (P-modus); 58 km/u (A-modus)

Max. vliegtijd Circa 27 minuten

Bedrijfstemperatuur 0 ° tot 40 °C (32 ° tot 104 °F)

Gebruiksfrequentie 2,4000 GHz tot 2,4835 GHz (Europa, Japan, Korea)

5,725 GHz tot 5,850 GHz (andere landen/regio's) ^[1]

Transmissievermogen

2.4 GHz: < 20 dBm (CE / MIC / KCC)

5,8 GHz: < 26 dBm (FCC / SRRC / NCC)

Nauwkeurigheidsbereik bij zweven

RTK is ingeschakeld en werkt goed:

Verticaal: ± 0,1 m; Horizontaal: ± 0,1 m

RTK is uitgeschakeld:

Verticaal: ± 0,1 m (met zichtpositionering); ± 0,5 m (met GNSS-positionering)

Horizontaal: ± 0,3 m (met zichtpositionering); ± 1,5 m (met GNSS-positionering)

Beeldpositiecompensatie

De relatieve posities van de middelpunten van de CMOS van de zes camera's en het fasemiddelpunt van de ingebouwde D-RTK-antenne worden gekalibreerd en vastgelegd in de EXIF-gegevens van elk beeld.

• GNSS

GNSS met enkele frequentie en hoge gevoeligheid

GPS + BeiDou + Galileo ^[2] (Azië); GPS + GLONASS + Galileö ^[3] (elders)

RTK GNSS voor meerderefrequenties en systemen met hoge precisie	Gebruikte frequentieGPS: L1/L2; GLONASS: L1/L2; BeiDou: B1/B2; Galileo2): E1/E5TTFF-tijd: < 50 sNauwkeurigheid positionering Verticaal 1,5 cm + 1 ppm (RMS); horizontaal 1 cm + 1 ppm (RMS).1 ppm geeft een fout aan met een toename van 1 mm meer dan 1 km beweging.Snelheidsnauwkeurigheid: 0,03 m/s
• Mappingfuncties
Ground Sample Distance (GSD)	(H/18,9) cm/pixel, H geeft de hoogte van de drone aan ten opzichte van het in kaart gebrachte gebied(eenheid: m)
Gegevensverzamelingssnelheid Max werkgebied van ca. 0,63 km	2voor een enkele vlucht op een hoogte van 180 m, dat wil zeggen,GSD is ongeveer 9,52 cm/pixel, met een voorwaartse overlapping van 80% en een zijwaartseoverlapping van 60%, tijdens een vlucht waarbij de batterij van 100% naar 30% leegloopt.

• Gimbal

Regelbaar bereik Toonhoogte: -90 ° tot +30 °

• Zichtsysteem

Snelheidsbereik ≤ 50 km/u bij 2 meter boven de grond met voldoende verlichting

Hoogtebereik 0 - 10 meter

Werkingsbereik 0 - 10 meter

Bereik obstakeldetectie 0,7 - 30 meter

Werkingsomgeving Oppervlakken met een duidelijke structuur en voldoende verlichting (> 15 lux)

- Camera

Sensoren

Zes 1/2,9 inch CMOS, inclusief één RGB-sensor voor beeldvorming bij zichtbaar licht en vijf monochrome sensoren voor multispectrale beeldvorming.Elke sensor: Effectieve pixels 2,08 MP (2,12 MP in totaal)

Filters

Blauw (B): 450 nm ± 16 nm; Groen (G): 560 nm ± 16 nm; Rood (R): 650 nm ± 16 nm; „Red Edge" (RE): 730 nm ± 16 nm; Nabij-infrarood (NIR): 840 nm ± 26 nm

Lenzen FOV (Field of View, gezichtsveld): 62,7°

Brandpuntsafstand: 5,74 mm (equivalent van 35 mm-formaat: 40 mm), autofocus ingesteld op ∞

Diafragma: f/2.2

ISO-bereik RGB-sensor 200 - 800

Gevoeligheid monochrome sensor 1 - 8x

Elektronische global shutter 1/100 - 1/20000 s (zichtbaar licht); 1/100 - 1/10000 s (multispectrale beeldvorming)

Maximale beeldgrootte 1600×1300 (4:3,25)

Fotoformaat JPEG (zichtbaar licht) + TIFF (multispectrale beeldvorming)

Ondersteunde bestandssystemen	FAT32 (≤ 32 GB); exFAT (> 32 GB)
Ondersteunde SD-kaarten	microSD met een minimale schrijfsnelheid van 15 MB/s. Max. capaciteit: 128 GB. Klasse 10- of UHS-I-rating vereist
Bedrijfstemperatuur	0 ° tot 40 °C (32 ° tot 104 °F)

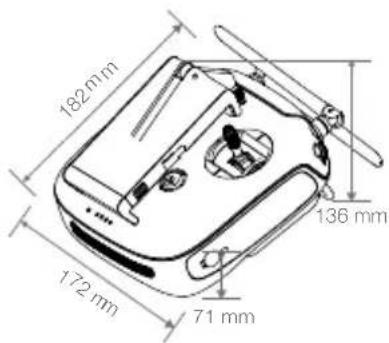

- Afstandsbediening

Gebruiksfrequentie	2,4000 GHz tot 2,4835 GHz (Europa, Japan, Korea)
	5,725 GHz tot 5,850 GHz (andere landen/regio's)[1]

Transmissievermogen 2,4 GHz: < 20 dBm (CE / MIC / KCC)

5,8 GHz: < 26 dBm (FCC / SRRC / NCC)

Max. zendafstand FCC/NCC: 7 km; CE/MIC/KCC/SRRC: 5 km (Vrij van obstakels en interferentie)

Ingebouwde accu 6000 mAh LiPo 2S

Bedrijfsstroom/-spanning 1,2 A bij 7,4 V

Houder mobiel apparaat Tablets en smartphones

Bedrijfstemperatuur 0° tot 40 °C (32° tot 104 °F)

Bedrijfstemperatuur -10° tot 40°C (14° tot 104°F)

Oplaadtemperatuur 5° tot 40°C (41° tot 104°F)

Max. oplaadvermogen 160 W

Spanning 17,5 V
Bedrijfstemperatuur	5° tot 40°C (41° tot 104°F)

• AC-voedingsadapter (PH4C160)

Spanning 17,4 V
Nominaal vermogen	160 W

※Deze Snelstartgids kan zonder voorafgaande

kennisgeving worden gewijzigd.
