GEBRUIKSAANWIJZING Mavic 2 Enterprise Advanced DJI

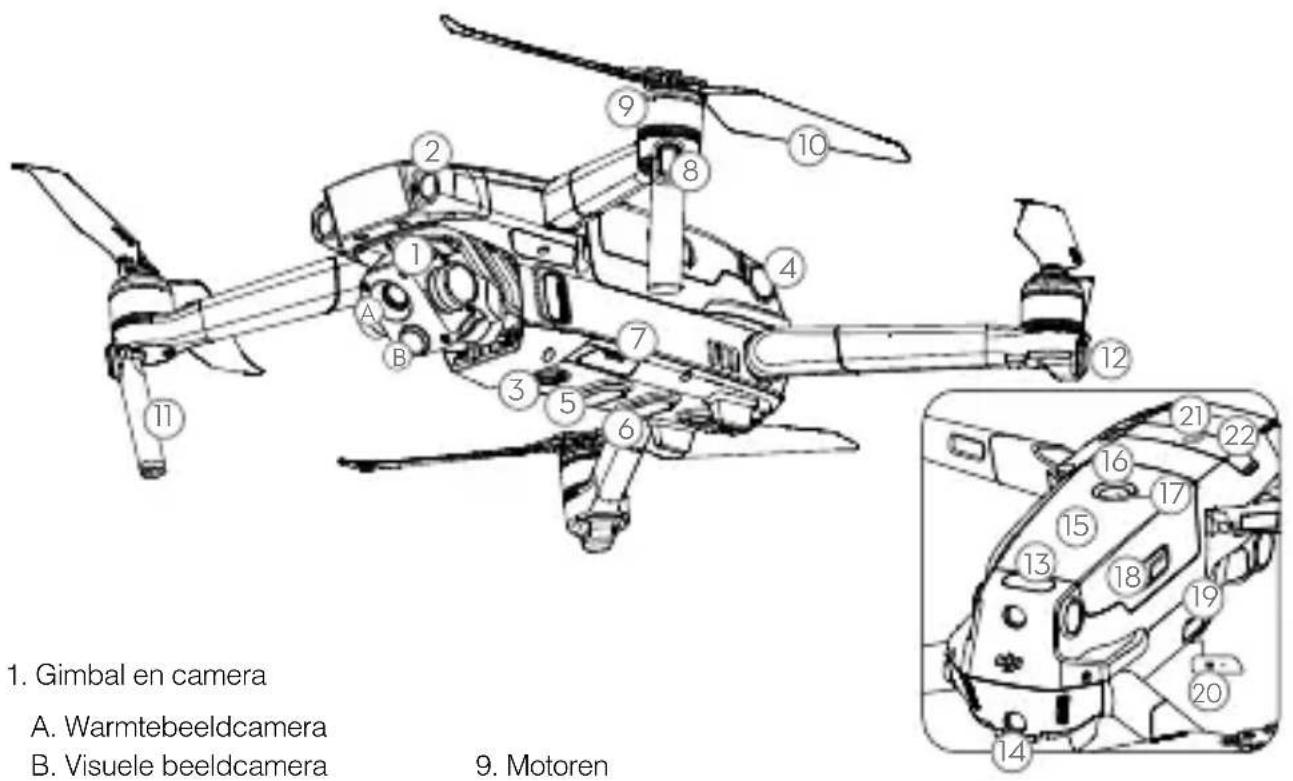

A. Warmtebeeldcamera B. Visuele beeldcamera

2. Vision System - naar voren

3. Vision System - naar beneden

6. Extra lampje onderaan

• Het Vision System en infraroodsensorsysteem worden beïnvloed door omgevingsomstandigheden. Lees de disclaimer, de veiligheidsrichtlijnen en de gebruikershandleiding voor meer informatie. http://www.dji.com/mavic-2-enterpise-advanced** De maximale vliegduur is getest bij omstandigheden zonder wind en met een constante snelheid van 25 km/u (25,5 mph). Deze waarde geldt alleen ter referentie.

14. Vision System naar achteren

18. Accuaansluitingen

21. Uitbreidingspoort (voor het

aansluiten van accessoires)

22. Afdekking uitbreidingspoort

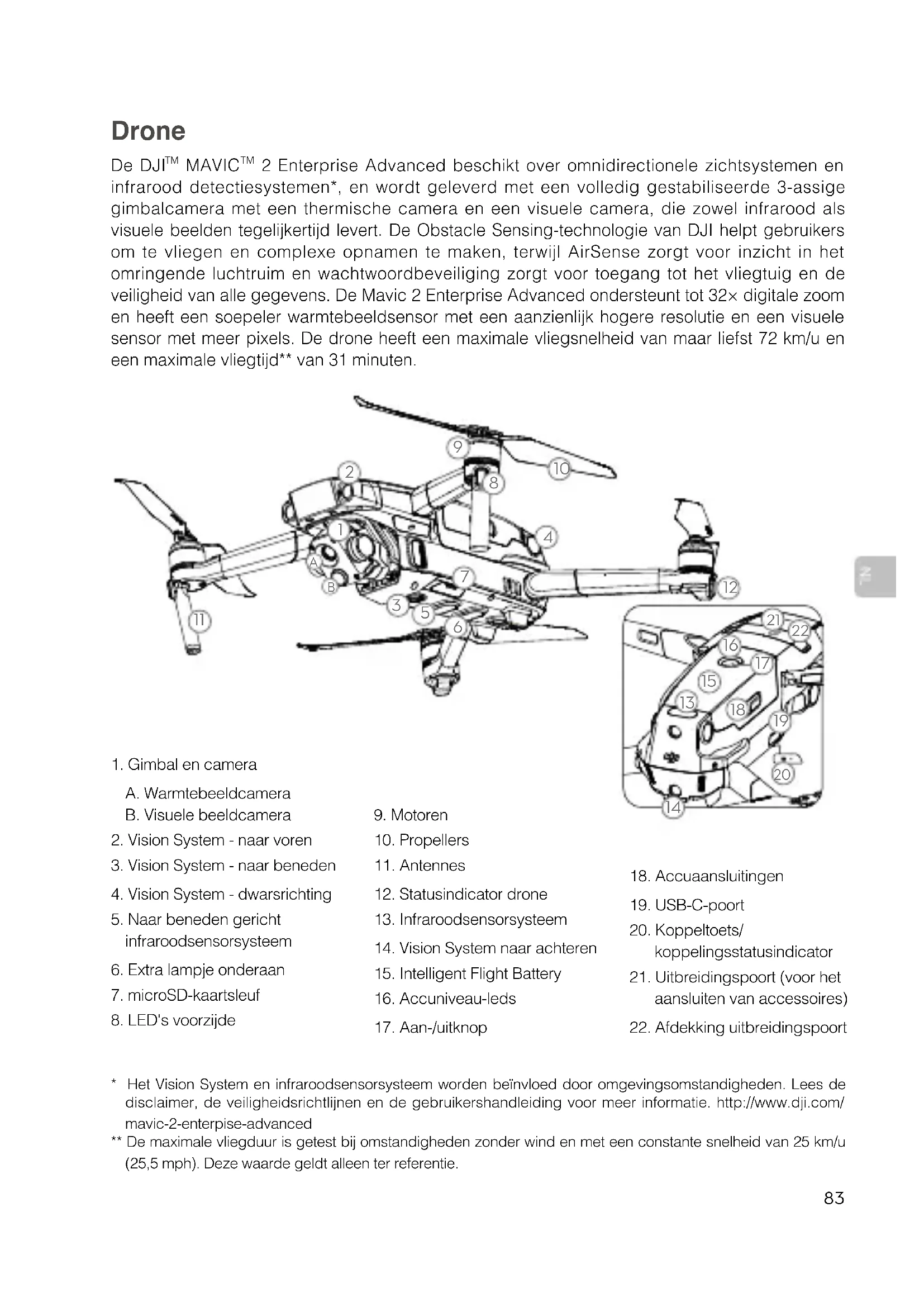

2 Enterprise Advanced beschikt over omnidirectionele zichtsystemen en infrarood detectiesystemen*, en wordt geleverd met een volledig gestabiliseerde 3-assige gimbalcamera met een thermische camera en een visuele camera, die zowel infrarood als visuele beelden tegelijkertijd levert. De Obstacle Sensing-technologie van DJI helpt gebruikers om te vliegen en complexe opnamen te maken, terwijl AirSense zorgt voor inzicht in het omringende luchtruim en wachtwoordbeveiliging zorgt voor toegang tot het vliegtuig en de veiligheid van alle gegevens. De Mavic 2 Enterprise Advanced ondersteunt tot 32× digitale zoom en heeft een soepeler warmtebeeldsensor met een aanzienlijk hogere resolutie en een visuele sensor met meer pixels. De drone heeft een maximale vliegsnelheid van maar liefst 72 km/u en een maximale vliegtijd** van 31 minuten.NL

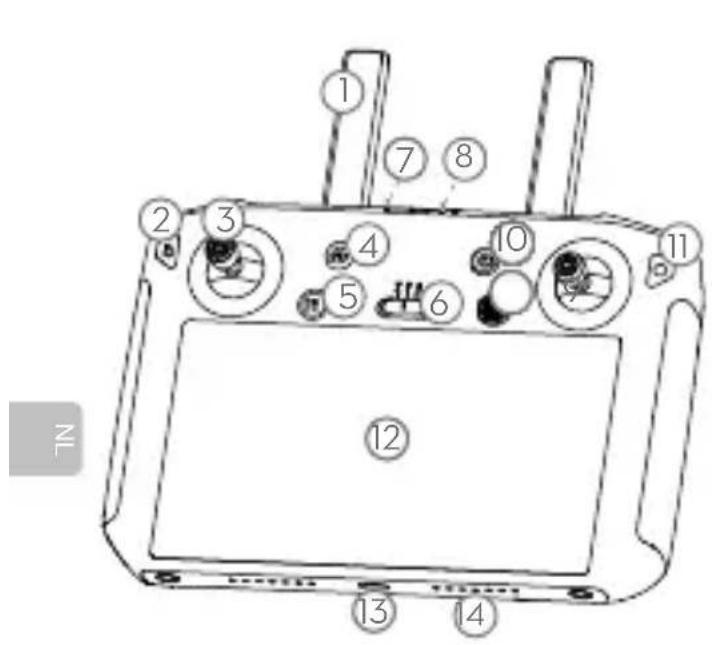

DJI Smart Controller De DJI Smart Controller is een afstandsbediening gebouwd met de langeafstands-transmissietechnologie OCUSYNC 2.0 van DJI, die een maximaal zendbereik van 10 km biedt en een live HD-weergave geeft van de camera van het vliegtuig. De Smart Controller wordt geleverd met een aantal bedieningselementen voor vliegtuigen en gimbals en een aantal aanpasbare knoppen, en heeft een ingebouwd 5,5-inch scherm met hoge helderheid en meerdere functies zoals Bluetooth en GNSS. Verbinding met internet via wi wordt ook ondersteund. De maximale gebruiksduur van de Smart Controller bedraagt 2.5 uur*.

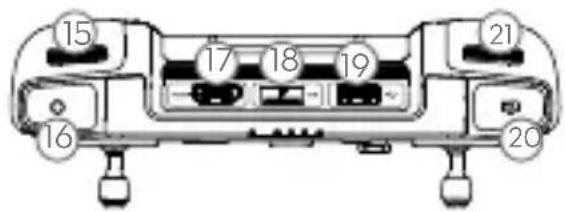

• De Smart Controller kan de maximale overdrachtsafstand (FCC) bereiken in een grote open ruimte zonder elektromagnetische interferentie, en op een hoogte van circa 120 meter. De maximale looptijd is getest in een laboratorium. Deze waarde geldt alleen ter referentie.1. Antennes2. Terugknop / Functieknop3. Bedieningssticks 4. RTH-knop5. Vluchtpauzeknop6. Vluchtmodusschakelaar7. Status-LED8. Accuniveau-LED’s9. 5D-knop10. Aan-/uitknop11. Bevestigingsknop / Aanpasbare knop C312. Aanraakscherm13. USB-C-poort14. Microfoon15. Gimbal16. Opnameknop17. HDMI-poort18. MicroSD-kaartsleuf19. USB-A-poort20. Scherpstellings- / Ontspanknop21. Draaiknop instellingen sluiter/diafragma

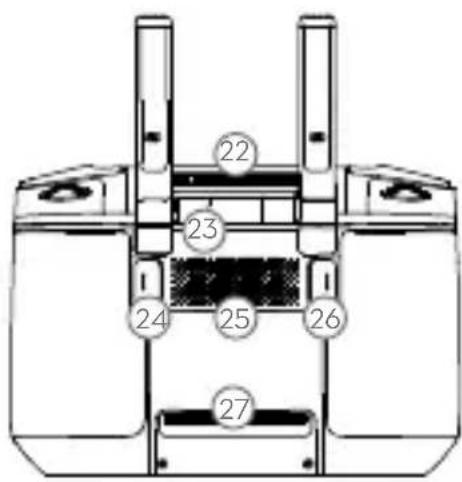

22. Ventilatieopening23. Opslagplaats voor Bedieningssticks24. Aanpasbare Knop C225. Luidspreker26. Aanpasbare Knop C127. LuchtinlaatNL

Verwijder de gimbal-afdekking van de camera. Klap de voorarmen uit. Klap de achterarmen uit. Uitgeklapt Klap de voorarmen en de propellers uit vóór de achterste. Alle armen en propellers moeten uitgeklapt zijn voordat mag worden opgestegen. Druk de propellers naar beneden en draai ze totdat ze op hun plaats klikken. Combineer de juiste propellers met de motoren. Gemarkeerd Ongemarkeerd

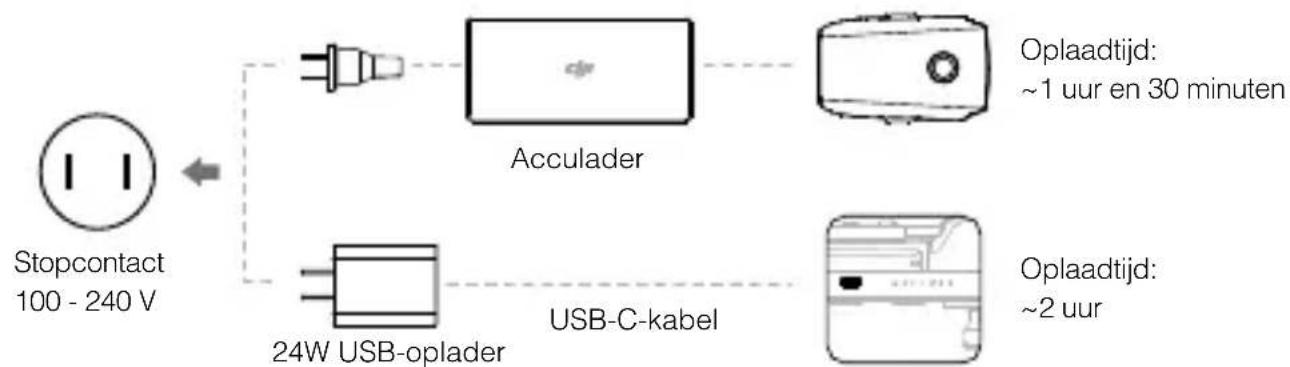

Gebruik de meegeleverde oplader om de Intelligent Battery volledig op te laden vóór het eerste gebruik. De Intelligent Flight Battery verwijderen Gebruik alstublieft de officiële 24W USB-oplader om de Smart Controller op te laden. Wanneer een standaard 24W USB-oplader niet beschikbaar is, raden wij aan om een FCC/ CE-gecerticeerde USB-oplader te gebruiken die geclassiceerd is als 12V/2A. Oplaadtijd: ~1 uur en 30 minuten Oplaadtijd: ~2 uur Acculader USB-C-kabel Stopcontact

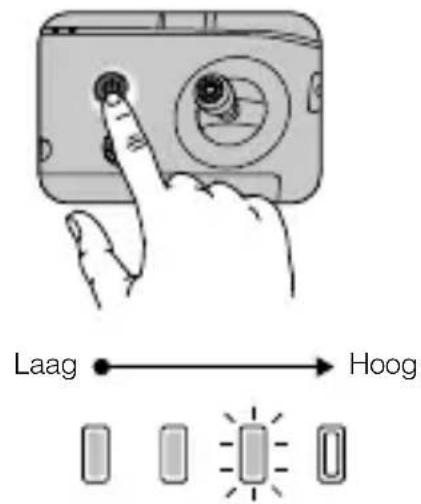

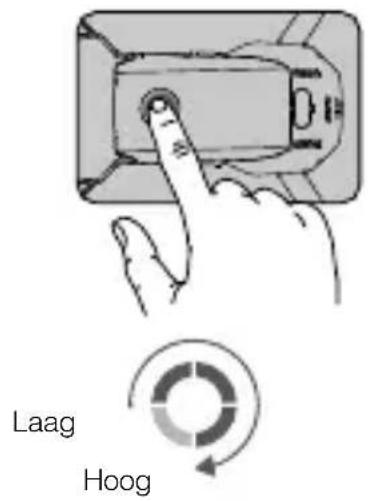

Plaats de accu in de drone en schakel de drone in. Wanneer de accutemperatuur lager wordt dan 6 °C, zal deze automatisch worden opgewarmd tot een temperatuur tussen 8-10 °C. Raadpleeg de gebruikershandleiding voor meer informatie. Laag Hoog Controleer het laadniveau van de accu en de aan/uit-schakelaar Druk eenmaal op de knop om het accuniveau te controleren. Druk eenmaal en druk vervolgens opnieuw en houd vast om aan/uit te zetten. Druk eenmaal om het accuniveau op het LCD- scherm te controleren. Druk eenmaal en druk vervolgens opnieuw en houd vast om de afstandsbediening aan/uit te zetten. Laag Hoog

3. Voorbereiding van de afstandsbediening

Til de antennes op Roteer om de bedieningssticks te bevestigen Verwijder de bedieningssticks The optimal transmission range is shown above. Ensure the antennas are facing towards the aircraft. When the angle between the antennas and the back of the Smart Controller is 80° or 180°, the connection between the Smart Controller and the aircraft can reach its optimal performance. Zorg dat de joysticks stevig zijn aangebracht. In de praktijk zal de DJI Pilot-app waarschuwen dat het transmissiesignaal zwak is, en dat de antennes aangepast dienen te worden om ervoor te zorgen dat het vliegtuig terugkeert naar het optimale transmissiebereik. 80° 80°NL

Linkerstick omhoog (langzaam) om op te stijgen Linkerjoystick omlaag (langzaam) totdat u de grond raakt Wacht enkele seconden om de motoren uit te schakelen Zorg er vóór het opstijgen voor dat de statusbalk van de drone in de DJI Pilot-app 'Ready to Go' aangeeft. Combination Stick Command (CSC) voor het starten/stoppen van de motoren Handmatig opstijgen/landen Schakel tijdens de vlucht de motoren alleen uit in noodsituaties, wanneer dit de kans op schade of letsel verkleint. De manier om de motor te stoppen kan worden ingesteld in DJI Pilot.

4. Voorbereiding voor opstijgen

Schakel de afstandsbediening in Schakel het luchtvaartuig in Start DJI Pilot Gebruik een DJI-account om het vliegtuig en de Smart Controller te activeren. Activering vereist een internetverbinding. Zet de Smart Controller aan en volg de aanwijzingen voor het activeren voordat u het vliegtuig daadwerkelijk activeert in DJI Pilot. Internet Stel een wachtwoord in voor de drone in de DJI Pilot-app om veilige toegang te waarborgen en je boordgegevens te beschermen.NL

Besturing met de afstandsbediening Linkerjoystick OmhoogOmlaagLinksafRechtsaf Rechterjoystick VooruitAchteruit LinksRechts De standaard vluchtregeling staat bekend als modus 2. Met de linkerjoystick regel je de hoogte en koers, terwijl je met de rechterjoystick vooruit, achteruit, naar links en rechts kunt bewegen. Met de gimbal regel je de kanteling van de camera. Stel altijd een passende RTH-hoogte in vóór het opstijgen. Als het luchtvaartuig terugkeert naar de basis, dien je het te begeleiden met de joysticks. Druk op de Flight Pause-knop om tijdens de vlucht een noodstop uit te voeren.

120 m ≥10 m/s Vlieg in open gebieden Krachtig GPS-signaal Houd je drone in het zicht Vlieg lager dan 120 m (400 feet) Vermijd vliegen boven of nabij obstakels, drukte, hoogspanningsleidingen, bomen of water. Vlieg NIET in de buurt van sterke elektromagnetische bronnen zoals elektriciteitsleidingen en basisstations, daardoor kan het ingebouwde kompas ongunstig worden beïnvloed. Gebruik de drone NIET bij ongunstige weersomstandigheden zoals regen, sneeuw, mist en bij windsnelheden van meer dan 10 m/s of 22 mph. No-fly zone Blijf uit de buurt van de roterende propellers en motoren. Meer informatie vind je op: http://www.dji.com/flysafe

Het is belangrijk de basisvluchtrichtlijnen te begrijpen voor je veiligheid en die van je medemens. Vergeet niet de disclaimer en veiligheidsrichtlijnen te lezen .NL

Technische gegevens Drone Startgewicht 909 g Max. snelheid 72 km/u (S-stand) (dicht bij zeeniveau, geen wind) Max. servicehoogte boven zeeniveau 6000 m Bedrijfstemperatuurbereik -10 tot 40 °C

Bedieningsfrequentie 2,4-2,4835 GHz; 5,725-5,850 GHz Transmissievermogen (EIRP) 2,4 GHz FCC: ≤26 dBm; CE/MIC: ≤20 dBm; SRRC: ≤20 dBm 5,8 GHz FCC: ≤26 dBm; CE: ≤14 dBm; SRRC: ≤26 dBm Interne opslag 24 GB Gimbal Bestuurbaar bereik Kantelen: -90 tot 30° Thermische camera Sensor Ongekoelde VOx-microbolometer Brandpuntsafstand lens ong. 9 mm Gelijkwaardig: ong. 38 mm Sensorresolutie 640×512 bij 30 Hz Digitale zoom 16× Pixelpitch 12 μm Spectrale band 8-14 μm Foto R-JPEG Video MP4 Methode voor temperatuurmeting Spotmeter, oppervlaktemeting FFC Automatisch/handmatig Beeldcamera Sensor 1/2” CMOS, eectieve pixels: 48 M Lens Gezichtsveld: ca. 84° Gelijkwaardig: 24 mm Diafragma: f/2,8 Focus: 1 m tot ∞ ISO-bereik Video: 100–12800 (automatisch) Foto: 100–1600 (automatisch) Maximale beeldgrootte 8000×6000 Fotografeerstanden Enkelvoudige opname Interval (2/3/5/7/10/15/20/30/60 sec) Pano: sferisch panorama Video-opnamemodi 3840×2160 bij 30 fps 1920×1080 bij 30 fps Foto JPEGNL

Video MP4 Smart controller Bedieningsfrequentie 2,400-2,483 GHz; 5,725-5,850 GHz Max. zendbereik (vrij van obstakels en interferentie) FCC: 10 km; CE: 6 km; SRRC: 6 km; MIC: 6 km Zendervermogen (EIRP) 2,4 GHz FCC: ≤25,5 dBm; CE/MIC: ≤18,5 dBm; SRRC: ≤19 dBm 5,8 GHz FCC: ≤25.5 dBm; CE: ≤12.5 dBm; SRRC: ≤18.5 dBm Opslagcapaciteit ROM 16 GB + uitbreidbaar (microSD-kaart) Accu 5000 mAh bij 7,2 V Bedrijfstemperatuurbereik -20 tot 40 °C Oplaadtijd 2 uur (met een USB-lader van 12 V / 2 A) Accuduur 2,5 uur 24W USB-lader Ingang: 100-240 V, 50-60 Hz, max. 0,8 A Uitgang: 3,6-8 V 3,0 A/12 V 2,0 A Intelligent Flight Battery Capaciteit 3850 mAh Spanning 17,6 V (max) 15,4 V (normaal) Type accu LiPo Vermogen 59,29 Wh Nettogewicht Circa 297 g Bereik van oplaadtemperatuur 5 tot 40 °C Verwarmingsmethode Handmatig/automatisch Bereik verwarmingstemperatuur -20 tot 6 °C Opwarmtijd 500 sec. (max.) Verwarmingsvermogen 55 W (max.) Lader Intelligent Flight Battery Ingang 100-240 V, 50-60 Hz, 1,8 A Uitgang Voeding: 17,6 V 3,41 A or 17,0 V 3,53 A

Nominaal vermogen 60 W Lees de gebruikershandleiding voor meer informatie: www.dji.com/mavic-2-enterprice-advanced
