用户手册 Mavic 2 Enterprise Advanced DJI

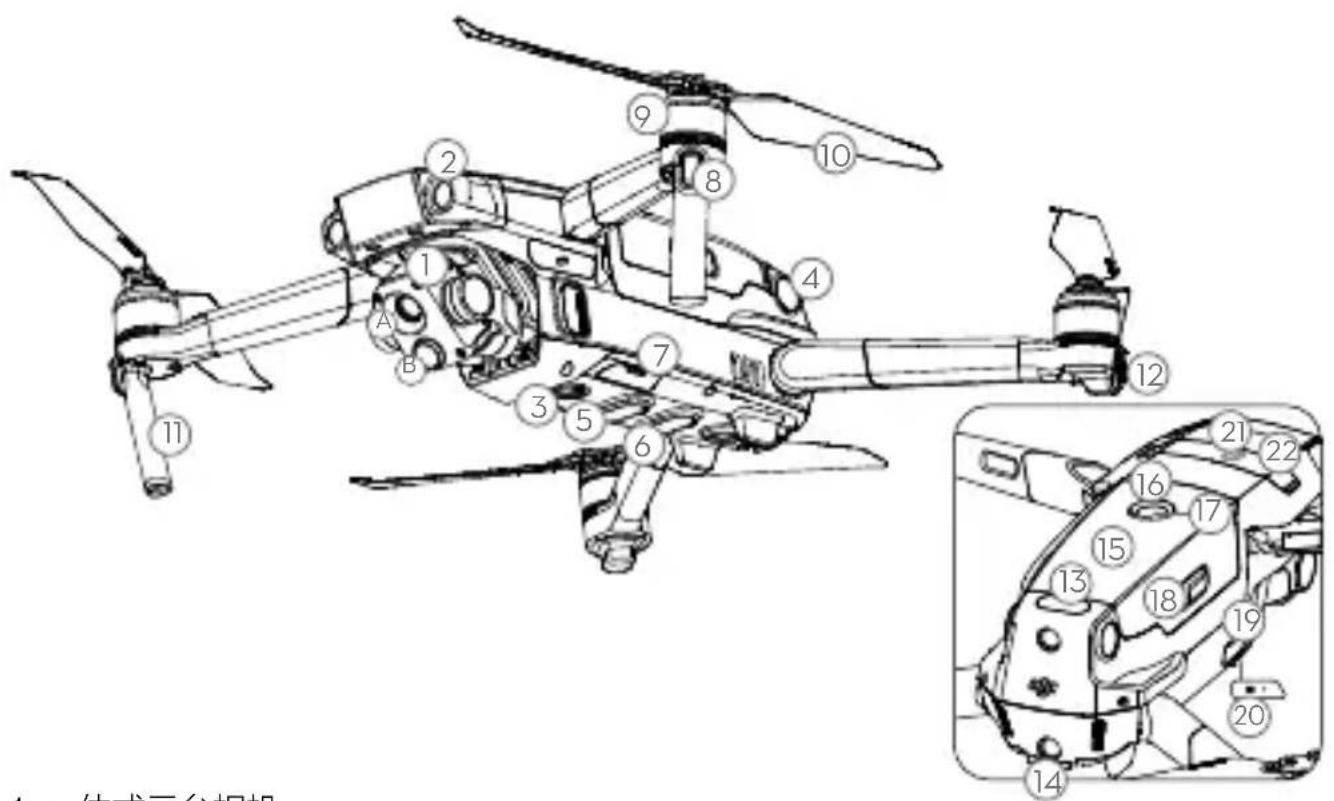

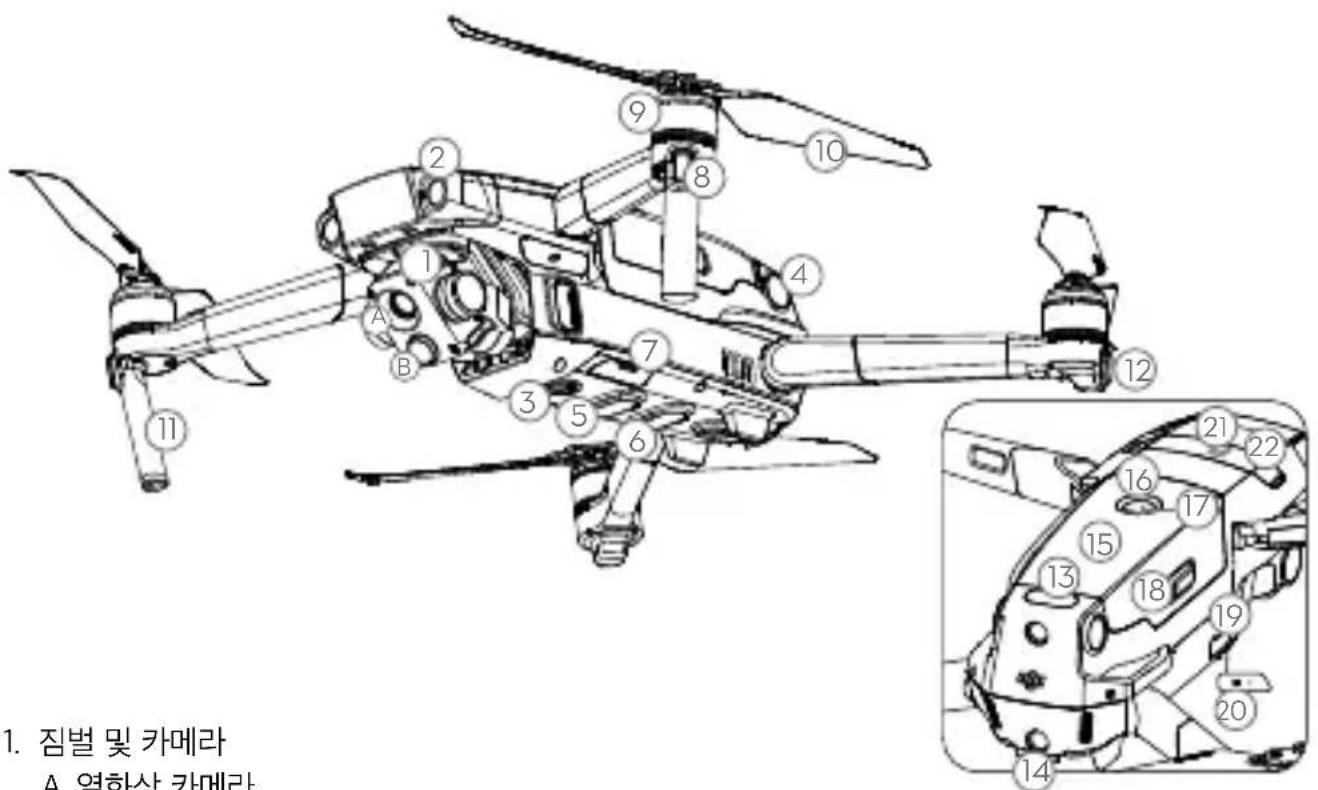

2 行业进阶版飞行器配备先进的全方位视觉系统及红外传感系统 *，可在室内外 稳定悬停、飞行，具备自动返航以及障碍物感知功能。飞行器内置 DJI AirSense 可检测 周围航空器情况，支持密码保护以保障设备及数据安全，并且可搭载指定配件以适应不同 应用场景。进阶版飞行器拥有更高清、流畅的热成像传感器和更高像素的可见光传感器， 最高支持 32 倍数码变焦。最大飞行速度为 72 km/h，最长飞行时间 ** 约为 31 分钟。

• 视觉系统及红外传感系统有使用环境与条件要求，请阅读《免责声明与安全概要》及《用户手册》了解安全注意事项和如何正确使用相关功能。 http://www.dji.com/mavic-2-enterpise-advanced** 最长飞行时间为无风环境时以 25 km/h 匀速飞行时测得。

2.0 高清图传技术，配合完备的功能按键可在最大 10 千

米 * 通信距离内完成飞行器与相机的操作与设置。遥控器内置 5.5 英寸高亮触摸屏，具备 蓝牙及卫星定位等功能，并支持通过 Wi-Fi 连接至互联网。可拆卸摇杆设计更便于遥控器收纳。最长工作时间 * 约为 2.5 小时。

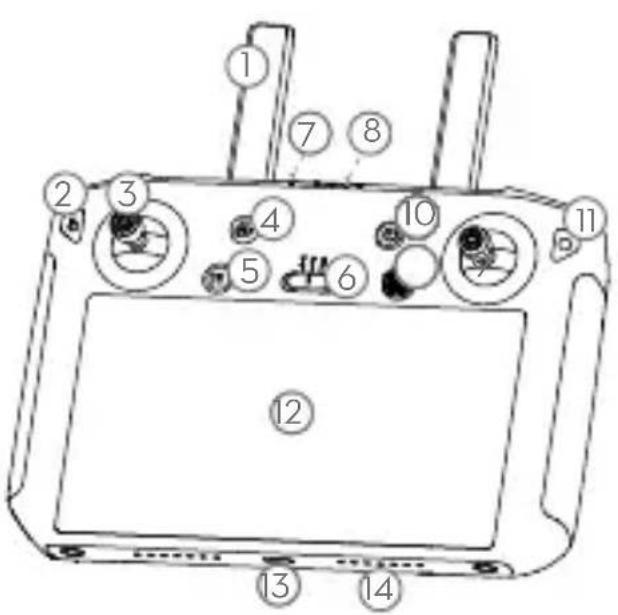

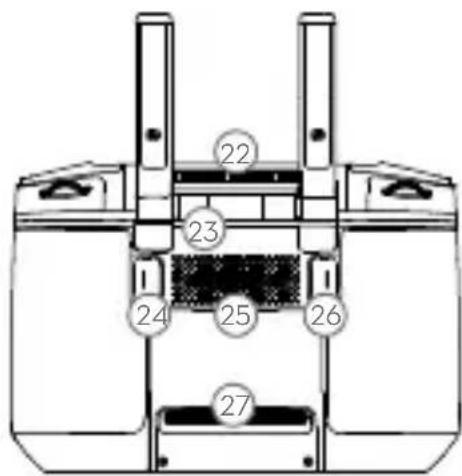

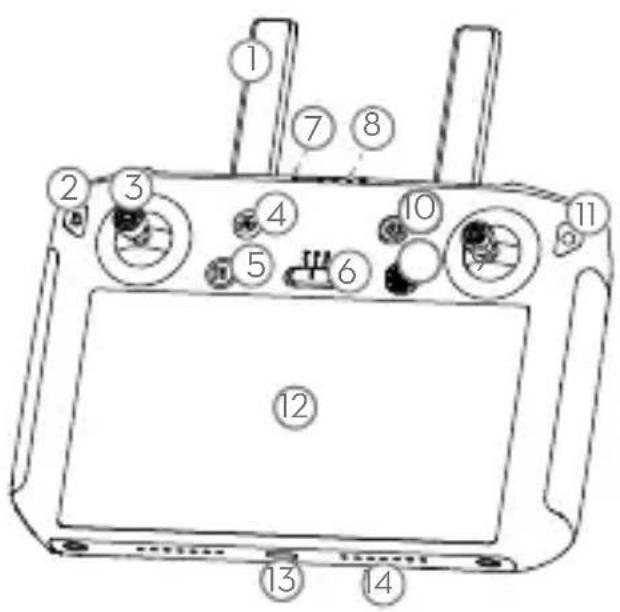

• 在开阔无遮挡、无电磁干扰的环境飞行，并且飞行高度为 120 米左右，在 FCC 标准下遥控器可以达到 最大通信距离。最长可工作时间为实验环境下测得，仅供参考。1. 天线2. 退回按键 / 系统功能按键3. 摇杆4. 智能返航按键5. 急停按键6. 飞行模式切换开关7. 状态指示灯8. 电量指示灯9. 五维按键10. 电源按键11. 确认按键 / 自定义功能按键 C312. 触摸显示屏13. USB-C 接口14. 麦克风22. 出风口23. 摇杆收纳槽 24. 自定义功能按键 C225. 扬声器26. 自定义功能按键 C127. 入风口

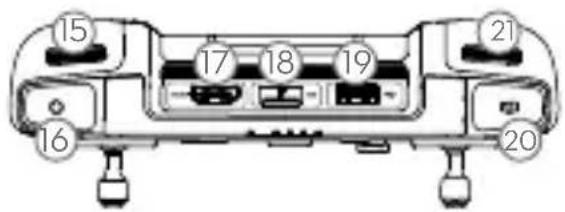

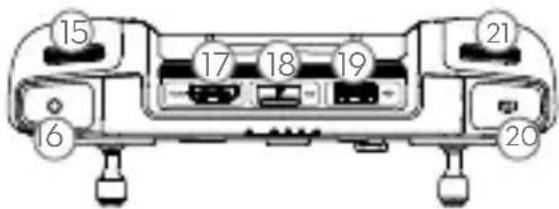

15. 云台俯仰控制拨轮16. 录影按键17. HDMI 接口18. MicroSD 卡槽19. USB-A 接口20. 对焦 / 拍照按键21. 光圈 / 快门调节拨轮

请确保按顺序展开机臂，在机臂与桨叶全部展开之后再开启飞行器。

嵌入桨座按压到底，沿锁 紧方向旋转直至弹起锁定

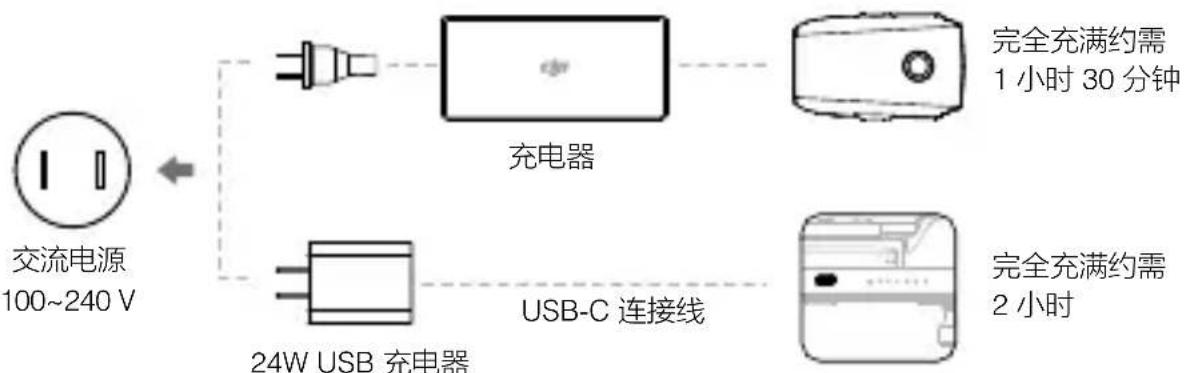

请使用官方 24W USB 充电器对带屏遥控器进行充电。如不使用官方充电器，推荐使用符合

FCC/CE 标准，规格为 12V/2A 的 USB 充电器。

100~240 V 24W USB 充电器

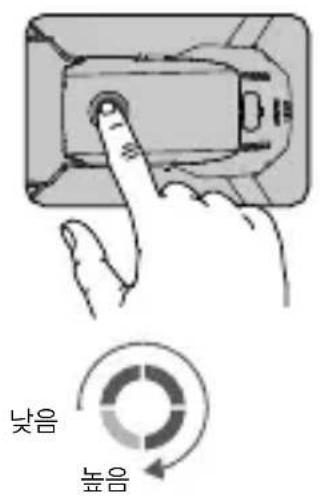

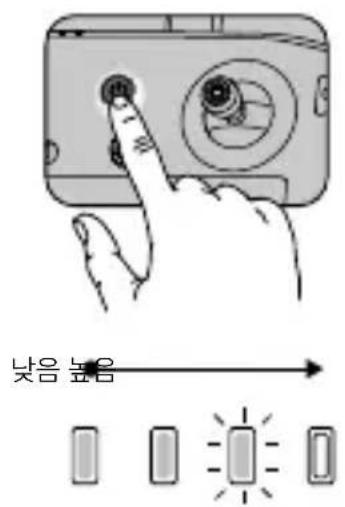

短按一次电源按键查看电量。 短按一次电源按键，再长按 2 秒以开启、

安装电池至飞行器后并开启电源后，一旦电池温度低于 6℃，电池将开启自动加热功能，保持 电池温度在 8-10℃之间。详细内容请参考用户手册。

向上抬起天线 安装摇杆取出摇杆 获取最佳通信范围，遥控器与飞行器的相对位置如图所示，当天线与遥控器背面呈 80°或 180°夹角时，且天线平面正对飞行器，可让遥控器与飞行器的信号质量达到

注意将摇杆拧紧，确保安装到位。 实际操作中，DJI Pilot App 在图传信号不佳时将会进行提示，请根据提示调整天线位置，确 保飞行器处于最佳通信范围。 80°CHS

向下拉动油门杆至飞行器落地， 在最低位置保持 2 秒，电机停止。 起飞前请务必等待 DJI Pilot App 相机界面显示

飞行过程中若遇到紧急情况，可执行掰杆动作停止电机以减少伤害，电机紧急停机方式可在 DJI Pilot App 中进行设置。 可在 DJI Pilot App 中对飞行器设置安全密码以保证飞行器的使用安全。

开启遥控器 开启飞行器 运行 DJI Pilot App Internet 全新的设备需激活才能使用。请先开启遥控器并根据提示完成激活，再使用 DJI Pilot App 激 活飞行器。激活时请确保设备可以接入互联网。CHS

遥控器出厂默认操控方式为“美国手”。左摇杆控制飞行高度与方向，右摇杆控制飞 行器的前进、后退以及左右飞行方向。云台俯仰控制拨轮可控制相机的俯仰拍摄角度。 请预先在 DJI Pilot App 设置合适的自动返航高度。 飞行过程中遇到需要紧急刹车的情况，请按急停按键使飞行器悬停。 M2E 夜航灯 M2E 探照灯

切勿接触旋转中的螺旋桨， 否则可能受到严重人身财产损害。

GPS信号良好 在目视范围内飞行 飞行时请远离人群、树木、电线、高大建筑物、机场和信号发射塔等。无线电发 射塔、高压线、变电站以及具有磁性的大块金属可能会对遥控信号及指南针产生

下雨、大雾、下雪、雷电、大风（风速每秒10米及以上）等天气请勿飞行。

禁飞区、飞行安全认识对于您、周围人群与环境的安全非常重要。 请务必仔细阅读《免责声明和安全概要》。CHS

909 g 最大水平飞行速度 72 km/h（运动模式，海平面附近无风环境） 最大飞行海拔高度 6000 m 工作环境温度 -10℃至 40℃

可控转动范围 俯仰：-90°至 +30°

传感器 非制冷氧化钒微测辐射热计 镜头焦距 约 9 mm 等效焦距：约 38 mm 传感器分辨率 640×512 @30Hz 数字变焦 16

照片格式 R-JPEG 视频格式 MP4 测温方式 点测温，区域测温 FFC 自动 / 手动

影像传感器 1/2 英寸 CMOS；有效像素 4800 万 镜头 视角：约 84° 等效焦距：24 mm 光圈：f/2.8 对焦点：1 m 至无穷远 ISO 范围 视频：100-12800（自动） 照片：100-1600（自动） 最大照片尺寸 8000×6000 照片拍摄模式 单张拍摄 定时拍摄：2/3/5/7/10/15/20/30/60 s

录像分辨率 3840×2160@30fps 1920×1080@30fps 图片格式 JPEG 视频格式 MP4

工作频率 2.400-2.483 GHz; 5.725-5.850 GHz 最大信号有效距离（无干扰、

存储空间 ROM 16GB + microSD 卡可扩展存储空间 电池 5000 mAh @ 7.2 V 工作环境温度 -20℃至 40℃

充电时间 2 小时（使用规格为 12V/2A 的 USB 充电器）

续航时间 2.5 小时 24W USB 充电器 输入：100-240 V，50-60 Hz，最大 0.8 A 输出：3.6-8 V 3.0 A/12 V 2.0 A

容量 3850 mAh 电压 17.6 V（满充电压）

电池类型 LiPo 能量 59.29 Wh 电池整体重量 约 297 g 充电环境温度 5℃至 40℃ 加热方式 手动加热，自动加热 加热温度 -20℃至 6℃ 加热时间 500 s（最大） 加热功率 55 W（最大）

输入 100-240 V，50-60 Hz，1.8 A 输出 主路：17.6 V 3.41 A 或 17.0 V 3.53 A

额定功率 60 W Printed in China. 了解产品详细信息，请访问以下网址下载 《用户手册》 www.dji.com/mavic-2-enterprice-advanced ※ 内容如有更新，恕不另行通知。 MAVIC 是大疆创新的商标。 Copyright © 2021 大疆创新 版权所有CHT

2企業進階版航拍機配備先進的全方位視覺系統及紅外線感應系統 *，可在室 內外穩定懸停、飛行，具備自動返航以及障礙物感應功能。航拍機內建DJIAirSense可 檢測周圍航空器情況，支援密碼保護以保障設備及資料安全，並且可搭載指定配件以適應 不同的應用場景。進階版航拍機擁有更高解析、流暢的熱成像感測器和更高畫素的可見光 感測器，最高支援32倍數位變焦。最大飛行速度為每小時72公里，最長飛行時間 ** 約 31分鐘。

视視覺系統及紅外線傳感系統有使用環境與條件方面的要求，請閱讀《免責聲明與安全總覽》及《使用者手冊》以了解安全注意事項和如何正確使用相關功能。 http://www.dji.com/mavic-2-enterpise-advanced 最長飛行時間是在無風環境下，以 25 km/h 等速飛行測得。

DJI 附螢幕遙控器 DJI 附螢幕遙控器採用 OCUSYNC

2.0 高解析圖像傳遞技術，配合完備的功能按鍵，可

在最大 10 公里 * 通訊距離內完成空拍機與相機的操作與設置。遙控器內置 5.5 英寸高亮 度觸控螢幕，具備藍牙及衛星定位等功能，並支援 Wi-Fi 連線至網際網路。可拆卸搖桿設計更有利於遙控器收納。最長運轉時間 * 約為 2.5 小時。

• 若在開闊無遮擋、無電磁干擾的環境下，於高度 120 公尺左右飛行時，遙控器即可依據 FCC 標準達到 最大通訊距離。最長運作時間為實驗環境下測得，僅供參考。1. 天線2. 退回按鍵／系統功能按鍵3. 搖桿4. 智慧返航按鈕5. 急停按鈕6. 飛行模式切換開關7. 狀態指示燈8. 電量指示燈9. 五維按鈕10. 電源按鈕11. 確認按鍵／自訂功能按鍵 C312. 觸控螢幕13. USB-C 連接埠14. 麥克風15. 雲台俯仰控制轉盤16. 錄影按鈕17. HDMI 連接埠18. MicroSD 卡插槽19. USB-A 連接埠20. 對焦 / 拍照按鈕21. 光圈 / 快門調節撥輪

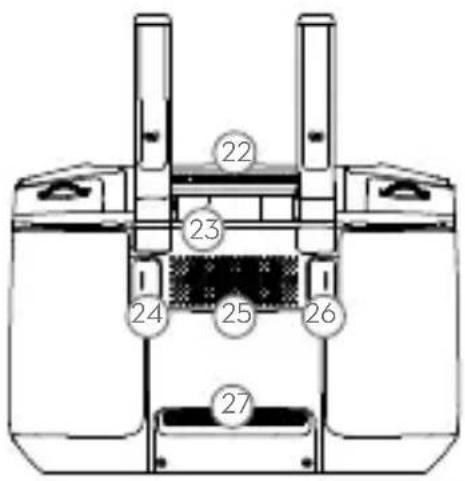

22. 出風口23. 搖桿收納槽24. 自訂功能按鍵 C225. 喇叭26. 自訂功能按鍵 C127. 入風口CHT

請確保按順序展開機臂，在機臂與槳葉全部展開之後再開啟航拍機。

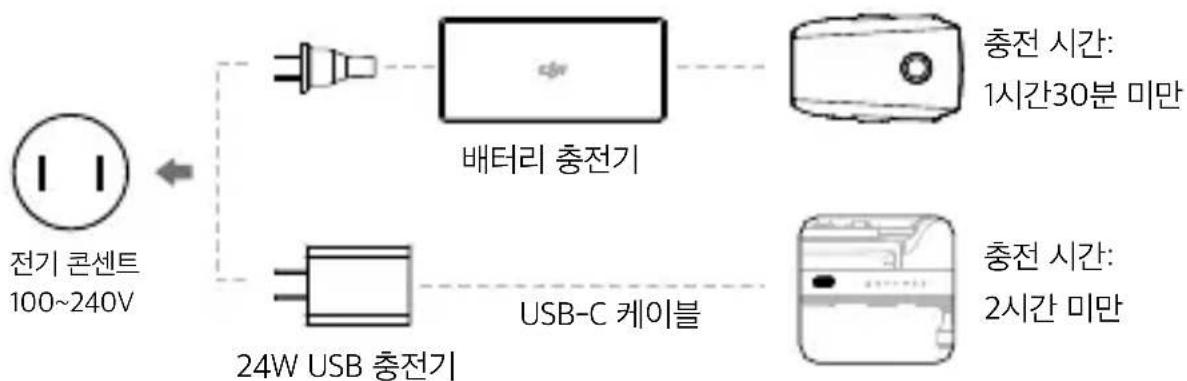

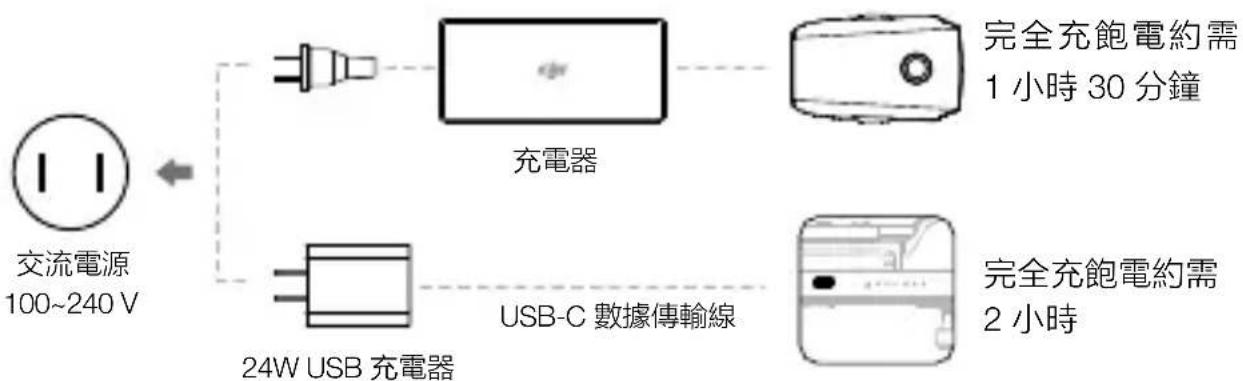

使用官方 24W USB 充電器連接附螢幕遙控器進行充電。如不使用官方充電器，推薦使用符合

FCC/CE 標準，規格為 12V/2A 的 USB 充電器。

1 小時 30 分鐘 24W USB 充電器

短按一次電源按鈕以查看電量。 短按一次電源按鈕，再長按 2 秒以開啟、

在航拍機上安裝電池並開啟電源後，一旦電池溫度低於 6℃，電池將開啟自動加熱功能，讓電 池溫度保持在 8 - 10℃ 之間。詳細內容請參閱使用者手冊。

向上抬起天線 安裝搖桿取出搖桿 取得最佳通訊範圍，遙控器與空拍機的相對位置如圖所示，當天線與遙控器背面呈 80°或 180°夾角時，且天線平面正對空拍機，可讓遙控器與空拍機的訊號品質達到

注意將搖桿鎖緊，以確保安裝到位。 實際操作中，DJI Pilot App 在圖傳訊號不佳時將會進行提示，請根據提示調整天線位置， 確保空拍機處於最佳通訊範圍。 80°CHT

緩慢向上推動油門桿 ( 預設 左搖桿 ) 使航拍機起飛。

向下拉動油門桿至航拍機落地，在 最低位置保持 2 秒，馬達接著停止。 起飛前，請務必等待 DJI Pilot 應用程式相機介 面顯示「起飛準備完畢」( 起飞准备完毕 )。

飛行過程中如遇緊急情況，可執行掰杆動作停止電機以減少損傷，可在 DJI Pilot App 中設定電

開啟遙控器 開啟航拍機 執行 DJI Pilot App

全新的設備需啟動才能使用。請先開啓遙控器並根據提示完成啟動，再使用 DJI Pilot App 啟 動空拍機。啟動時請確認設備已連線至網際網路。 Internet 可在 DJI Pilot 應用程式中設定航拍機安全密碼以確保航拍機的使用安全。CHT

遙控器出廠預設操控方式為「美國手」。左搖桿控制飛行高度與方向，右搖桿控制航 拍機的前進、後退以及左右飛行方向。雲台俯仰控制轉盤可控制相機的俯仰拍攝角度。 请预先在 DJI Pilot App 设置合适的自动返航高度。 飞行过程中遇到需要紧急刹车的情况，请按急停按键使飞行器悬停。 M2E 夜航燈 M2E 探照燈

在 120 公尺以下 120 公尺 請遠離旋轉中的螺旋槳， 否則可能會嚴重危及人身及財產安全。

http://www.dji.com/flysafe 飛行時請遠離人群、樹木、電線、高大建築物、機場和訊號發射塔等。無線電發 射塔、高壓線、變電站及具有磁性的大型金屬物體均可能對遙控訊號及指南針產 生干擾，進而威脅飛行安全。 請勿在下雨、起大霧、下雪、打雷閃電、大風 (風速每秒 10 公尺以上) 等天氣下飛行。≥10 公尺/秒

了解禁飛區及飛行安全知識，對於您、周圍人群與環境的安全非常重要。 請務必詳讀《免責聲明與安全總覽》。CHT

起飛重量 909g 最大水平飛行速度 每小時72公里（運動模式，海平面附近無風環境） 最大飛行海拔高度 6000m 運作環境溫度 -10℃至40℃

可操控轉動範圍 俯仰：-90°至+30°

感應器 非製冷氧化釩微測輻射熱計 鏡頭焦距 約9mm 等效焦距：約38mm 感測器解析度 640×512@30Hz 數位變焦 16× 像素間距 12

照片格式 R-JPEG 影片格式 MP4 測溫方式 點測溫、區域測溫 FFC 自動 / 手動

影像感測器 1/2英寸CMOS；有效像素4800萬 鏡頭 視角：約84° 等效焦距：24mm 光圈：f/2.8 對焦點：1m至無窮遠 ISO範圍 影片：100-12800（自動） 照片：100-1600（自動） 最大照片尺寸 8000×6000 照片拍攝模式 單張拍攝 定時拍攝：2/3/5/7/10/15/20/30/60秒

錄影解析度 3840×2160@30fps 1920×1080@30fps 圖片格式 JPEG 影片格式 MP4

運作頻率 2.400-2.483GHz；5.725-5.850GHz 最大訊號有效距離（無干擾、

FCC：10公里；CE：6公里；SRRC：6公里；MIC：6公里CHT

充電時間 2小時（使用規格為12V/2A的USB充電器）

續航時間 2.5小時 24WUSB充電器 輸入：100-240V，50-60Hz，最大0.8A 輸出：3.6-8V 3.0A/12V 2.0A

輸入 100-240V，50-60Hz，1.8A 輸出 主路：17.6V 3.41A或17.0V 3.53A

額定功率 60W Printed in China. 要了解產品詳細資訊，請造訪以下網址下載《使用者手冊》 www.dji.com/mavic-2-enterprice-advanced ※ 内容如有更新，恕不另行通知。 MAVIC 是大疆創新的商標。 Copyright © 2021 大疆創新 版權所有JP
