PANDUAN PENGGUNA Robomaster TT Tello Talent DJI

Penaan Produk ini tidak disarankan untuk digunakan oleh anak-anak di bawah 14 tahun tanpa pengawasan orang dewasa. Harap diperhatikan bahwa usia yang disarankan di Jepang adalah 15 tahun. Orang dewasa harus menjauhkan pesawat dari jangkauan anak-anak dan berhati-hati saat mengoperasikan pesawat ini di sekitar anak-anak. Produk ini menggunakan berbagai teknologi kendali canggih. Namun, penggunaan produk yang tidak sesuai dapat mengakibatkan cedera pribadi atau kerusakan properti. Bacalah materi terkait produk sebelum menggunakannya pertama kali. Dokumen ini disertakan dalam paket produk dan/atau tersedia secara online di situs web SZ RYZE TECHNOLOGY CO., LTD ("Ryze Tech") (http://www.ryzerobotics.com). Produk kamera terbang ini menawarkan kemudahan penerbangan jika perangkat berfungsi dengan baik sebagaimana ditetapkan di bawah ini. Kunjungi http:// www.ryzerobotics.com untuk mengetahui instruksi dan peringatan terbaru. Untuk informasi selengkapnya tentang keselamatan dan kepatuhan penerbangan, pengguna yang mengoperasikan pesawat mereka di Amerika Serikat harus mengunjungi http://knowbeforeyouy.org. Informasi dalam dokumen ini memengaruhi keselamatan serta hak dan tanggung jawab hukum Anda. Baca seluruh dokumen ini secara saksama untuk memastikan kongurasi yang tepat sebelum penggunaan. Kegagalan membaca serta mematuhi instruksi dan peringatan dalam dokumen ini dapat mengakibatkan cedera serius terhadap diri Anda dan orang lain, kerusakan atau kehilangan produk Ryze Tech Anda, atau kerusakan terhadap objek di sekitar Anda. Dengan menggunakan produk ini, Anda dengan ini menyatakan bahwa Anda telah membaca penafian ini secara saksama serta Anda memahami dan setuju untuk menaati syarat dan ketentuan dalam panduan ini. KECUALI DIJELASKAN SECARA TEGAS DALAM

HAK LAIN YANG BERBEDA DARI SATU YURISDIKSI DENGAN YURISDIKSI LAINNYA. Ryze Tech tidak memiliki tanggung jawab apa pun atas kerusakan, atau tanggung jawab hukum yang timbul secara langsung maupun tidak langsung dari penggunaan produk ini. Pengguna akan mematuhi praktik yang aman dan sesuai hukum, termasuk, namun tidak terbatas pada, yang ditetapkan dalam Panduan Keselamatan ini. Anda akan bertanggung jawab penuh atas semua perilaku saat menerbangkan Tello. Peringatan

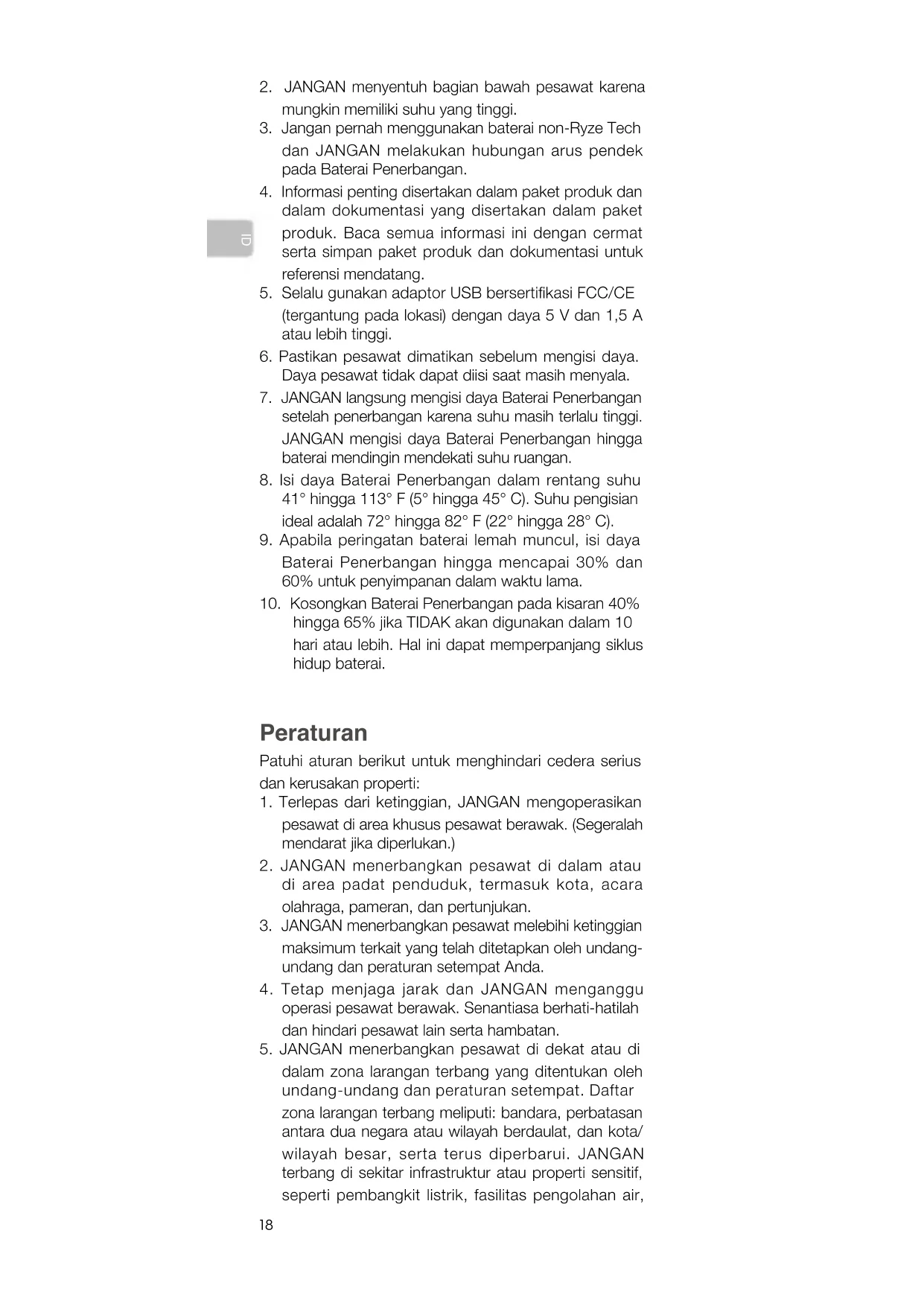

1. Menjauhlah dari baling-baling dan motor yang

2. JANGAN menyentuh bagian bawah pesawat karena

mungkin memiliki suhu yang tinggi.

3. Jangan pernah menggunakan baterai non-Ryze Tech

dan JANGAN melakukan hubungan arus pendek pada Baterai Penerbangan.

4. Informasi penting disertakan dalam paket produk dan

dalam dokumentasi yang disertakan dalam paket produk. Baca semua informasi ini dengan cermat serta simpan paket produk dan dokumentasi untuk referensi mendatang.

5. Selalu gunakan adaptor USB bersertikasi FCC/CE

(tergantung pada lokasi) dengan daya 5 V dan 1,5 A atau lebih tinggi.

6. Pastikan pesawat dimatikan sebelum mengisi daya.

Daya pesawat tidak dapat diisi saat masih menyala.

7. JANGAN langsung mengisi daya Baterai Penerbangan

setelah penerbangan karena suhu masih terlalu tinggi. JANGAN mengisi daya Baterai Penerbangan hingga baterai mendingin mendekati suhu ruangan.

8. Isi daya Baterai Penerbangan dalam rentang suhu

41° hingga 113° F (5° hingga 45° C). Suhu pengisian ideal adalah 72° hingga 82° F (22° hingga 28° C).

9. Apabila peringatan baterai lemah muncul, isi daya

Baterai Penerbangan hingga mencapai 30% dan 60% untuk penyimpanan dalam waktu lama.

10. Kosongkan Baterai Penerbangan pada kisaran 40%

hingga 65% jika TIDAK akan digunakan dalam 10 hari atau lebih. Hal ini dapat memperpanjang siklus hidup baterai. Peraturan Patuhi aturan berikut untuk menghindari cedera serius dan kerusakan properti:

1. Terlepas dari ketinggian, JANGAN mengoperasikan

pesawat di area khusus pesawat berawak. (Segeralah mendarat jika diperlukan.)

2. JANGAN menerbangkan pesawat di dalam atau

di area padat penduduk, termasuk kota, acara olahraga, pameran, dan pertunjukan.

3. JANGAN menerbangkan pesawat melebihi ketinggian

maksimum terkait yang telah ditetapkan oleh undang- undang dan peraturan setempat Anda.

dalam zona larangan terbang yang ditentukan oleh undang-undang dan peraturan setempat. Daftar zona larangan terbang meliputi: bandara, perbatasan antara dua negara atau wilayah berdaulat, dan kota/ wilayah besar, serta terus diperbarui. JANGAN terbang di sekitar infrastruktur atau properti sensitif, seperti pembangkit listrik, fasilitas pengolahan air,19

lembaga pemasyarakatan, jalan raya yang ramai, fasilitas pemerintah, atau zona militer.

6. Senantiasa pertahankan jarak pandang visual

dengan pesawat Anda dan gunakan pengamat untuk membantu jika diperlukan.

7. JANGAN PERNAH menggunakan pesawat untuk

membawa barang/muatan ilegal atau berbahaya.

8. Pastikan Anda memahami sifat/jenis operasi

penerbangan Anda (seperti untuk rekreasi, penggunaan umum, atau penggunaan komersial) serta telah memperoleh persetujuan dan izin yang sesuai dari lembaga pemerintah terkait sebelum penerbangan. Berkonsultasilah dengan badan pengatur setempat untuk mengetahui definisi komprehensif dan persyaratan khusus. Pengguna yang mengoperasikan pesawat di Amerika Serikat harus mengunjungi http://www.knowbeforeyouy.org terlebih dahulu dan mengambil tindakan yang paling sesuai dengan keadaan mereka.

9. Harap diperhatikan bahwa pesawat yang dikendalikan

dari jarak jauh mungkin dilarang melakukan kegiatan komersial di wilayah dan kawasan tertentu. Periksa dan patuhi semua undang-undang dan peraturan setempat sebelum terbang karena peraturan tersebut mungkin berbeda dari yang dinyatakan di sini.

10. Hormati privasi orang lain saat menggunakan

kamera. Pastikan Anda mematuhi undang-undang privasi, peraturan, dan standar moral setempat. JANGAN melakukan operasi pengawasan, seperti pengambilan gambar atau perekaman video, pada perseorangan, entitas, acara, pertunjukan, pameran, atau properti apa pun tanpa izin atau saat terdapat harapan privasi, sekalipun gambar atau video diambil untuk penggunaan pribadi.

11. Harap diperhatikan bahwa di area tertentu,

perekaman gambar dan video dari acara, pertunjukan, pameran, atau properti komersial menggunakan kamera dapat melanggar hak cipta atau hak hukum lainnya, sekalipun gambar atau video tersebut diambil untuk penggunaan pribadi. Batas Penerbangan

1. JANGAN menerbangkan pesawat pada ketinggian

lebih dari 33 kaki (10 meter) di atas permukaan tanah dan hindari hambatan di lingkungan sekitar.

Pesawat ×1 (Termasuk Baling-baling dan Pelindung Baling-baling*) Baling-baling Cadangan ×2 (sepasang) Attitude, pesawat tidak dapat menentukan posisinya sendiri. Operasikan pesawat dalam situasi berikut dengan sangat hati-hati, sebab dapat menyebabkan pesawat memasuki mode Attitude: a. Terbang dengan kecepatan tinggi di bawah 2 kaki (0,5 m). b. Terbang di atas permukaan monokrom (mis. hitam pekat, putih bersih, merah pekat, hijau pekat). c. Terbang di atas permukaan yang sangat reektif. d. Terbang di atas air atau permukaan transparan. e. Terbang di atas permukaan atau benda yang bergerak. f. Terbang di daerah yang pencahayaannya sering berubah atau berubah drastis. g. Terbang di atas permukaan yang sangat gelap (<10 lux) atau terang (> 100.000 lux) ataupun menuju sumber cahaya terang (mis. ke arah sinar matahari). h. Terbang di atas permukaan tanpa pola atau tekstur yang jelas.

i. Terbang di atas permukaan dengan pola atau

tekstur identik yang berulang (mis. ubin). j. Terbang di atas benda kecil dan halus (misalnya cabang pohon atau kabel listrik). k. Terbang dengan kecepatan lebih dari 11 mph (18 kph) dengan ketinggian 3,5 kaki (1 m) atau lebih rendah.

5. Sistem Vision Positioning System tidak dapat

mengenali pola di permukaan tanah dalam lingkungan yang sangat gelap (<100 lux). JANGAN lepas landas jika aplikasi Tello memberikan peringatan kepada Anda bahwa lingkungannya terlalu gelap. Isi Kotak21

• Diagram dalam dokumen ini hanya untuk referensi dan dapat berbeda dari produk sebenarnya. Papan Ekstensi ×1 Pengendali Sumber Terbuka ×1 Layar Dot- Matrix & Modul Penginderaan Jarak ×122

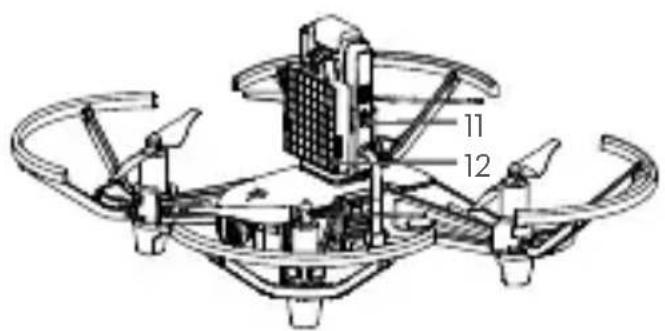

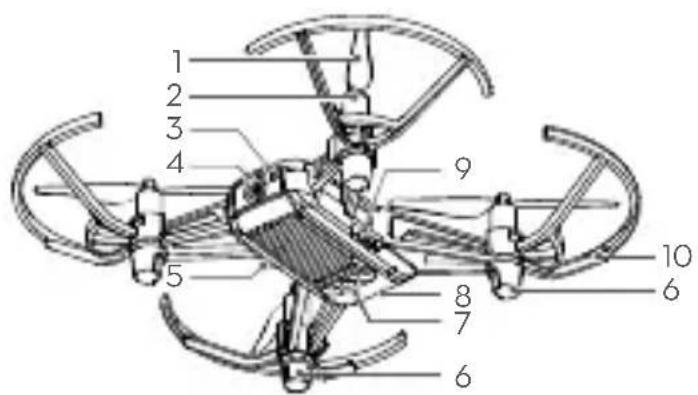

Talent termasuk pesawat terbang dan Kit Ekspansi. Tello adalah pesawat empat baling-baling kecil yang dilengkapi Sistem Vision Positioning dan kamera bawaan. Dengan menggunakan Sistem Vision Positioning dan pengendali penerbangan canggih, pesawat dapat melayang di tempat dan cocok untuk terbang di dalam ruangan. Fitur canggih, seperti mode Bounce, 8D Flips, dan EZ Shots, membuat Tello seru digunakan. Tello mengambil gambar dengan foto 5 megapiksel dan streaming video langsung 720p ke aplikasi Tello di perangkat seluler. Waktu penerbangan maksimum kurang lebih 13 menit*. Temukan pengalaman terbang DIY dengan Ki Tambahan, yang termasuk pengendali sumber terbuka, layar dot- matrix & modul penginderaan jarak, dan papan ekstensi, yang mendukung pemrograman dengan Arduino, Scratch, MicroPython, dan banyak lagi.

• Waktu penerbangan maksimum diuji dalam kondisi tanpa angin, terbang dengan kecepatan tetap 9 mph (15 kpj) dan tanpa menggunakan kit ekspansi. Nilai ini hanya digunakan sebagai referensi.

2. Mengunduh Aplikasi Tello dan

Menonton Video Tutorial Cari “Tello” di App Store atau Google Play, atau pindai kode QR untuk mengunduh aplikasi pada perangkat seluler Anda. Untuk memastikan keamanan penerbangan, tonton video tutorial di situs web resmi Ryze Tech (http://www. ryzerobotics.com) sebelum penerbangan pertama Anda. Kompatibilitas sistem operasi: iOS v9.0 atau lebih baru; Android v4.4 atau lebih baru. Hanya gunakan aplikasi Tello untuk aktivasi. Selalu gunakan adaptor USB bersertikasi FCC/ CE (tergantung pada lokasi) dengan daya 5 V dan 1,5 A atau lebih tinggi. Pastikan pesawat dimatikan sebelum mengisi daya. Daya pesawat tidak dapat diisi saat masih menyala.

3. Mengisi Daya Baterai

Masukkan Baterai Penerbangan ke dalam pesawat sesuai gambar. Untuk mengisi daya Baterai Penerbangan, sambungkan port Micro USB di pesawat ke adaptor USB (tidak disediakan) menggunakan kabel Micro USB standar. Waktu pengisian daya: Kurang lebih 1 jam 30 menit.

Terus menyala biru: terisi penuh.24

Dengan pengendali sumber terbuka yang terhubung, jaringan Wi-Fi adalah RMTT-XXXXXX. Jaringan Wi-Fi tanpa pengendali sumber terbuka yang terhubung adalah Tello-XXXXXX. Buka aplikasi Tello. Koneksi berhasil disambungkan saat Indikator Status Pesawat berkedip kuning perlahan dan tampilan kamera live ditampilkan pada perangkat seluler Anda.

Pada aplikasi Tello: Lepas Landas Otomatis dan Pendaratan Otomatis Tekan tombol daya sekali untuk menghidupkan pesawat. (Tekan lagi untuk mematikan) Aktifkan Wi-Fi pada perangkat seluler Anda dan sambungkan ke jaringan. Lepas Landas Otomatis Pendaratan Otomatis Mengambil Foto dan Merekam Video Ketuk untuk beralih antara mode foto dan video. Ketuk untuk mengambil foto atau merekam video. Gunakan Joystick Virtual di aplikasi untuk mengendalikan pesawat (mode tongkat kendali bawaan dikenal sebagai Mode 2) Left Stick

6. Pemrograman dengan Tello

RoboMaster TT Tello Talent dapat diprogram dengan beberapa cara. Gunakan aplikasi Tello EDU untuk pemrograman saat menggunakan perangkat seluler. Pindai kode QR untuk mengunduh aplikasi pada perangkat seluler Anda atau cari “Tello EDU” di App Store atau Google Play. Kunjungi https://www.dji.com/robomaster-tt untuk informasi selengkapnya tentang menggunakan perangkat lunak program komputer untuk memprogram RoboMaster TT.

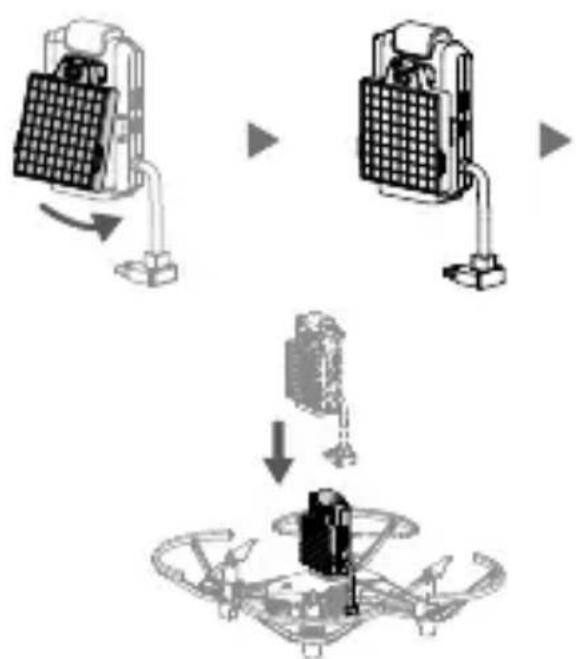

7. Menggunakan Pengendali Sumber

Terbuka dan Layar Dot-Matrix & Modul Penginderaan Jarak Pasang layar dot-matrix & modul penginderaan jarak ke pengendali sumber terbuka, lalu pasang pengendali sumber terbuka ke pesawat. Program melalui aplikasi Tello EDU atau perangkat lunak program komputer untuk penerbangan DIY. Aplikasi Tello Edu kompatibel dengan iOS 10.0 (atau lebih baru) atau Android 4.4 (atau lebih baru). Pengguna diharapkan sudah mampu menerbangkan Tello sebelum menggunakan aplikasi Tello Edu untuk mempelajari pemrograman. Harap dicatat bahwa aplikasi Tello dan aplikasi Tello Edu tidak dapat terhubung ke Tello secara bersamaan. Keluar dari satu aplikasi sebelum menggunakan yang lain.26

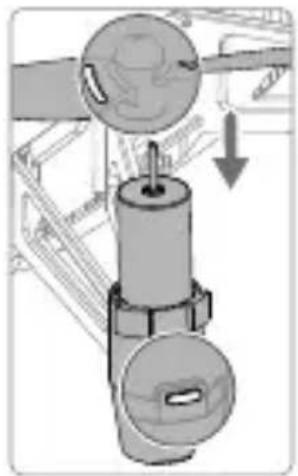

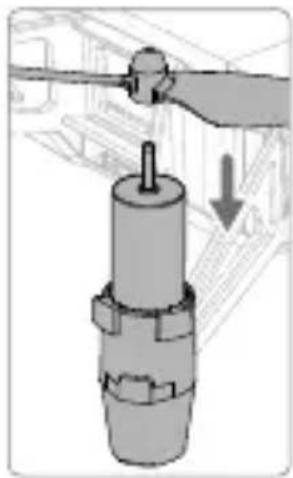

Saat memasang, pastikan jarak antara bagian bawah tutup baling-baling dan motor tidak lebih besar dari yang dibutuhkan untuk memasukkan alat pelepas baling-baling. Pasang baling-baling yang ditandai pada motor dengan roda pendaratan yang ditandai. Pasang baling-baling yang tidak ditandai pada motor dengan roda pendaratan yang tidak ditandai.27

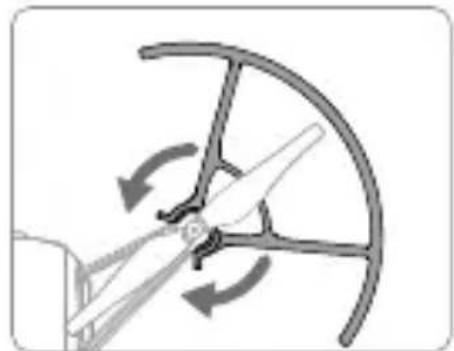

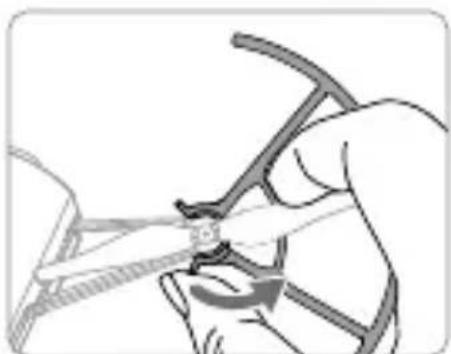

Untuk melepas pelindung baling-baling letakkan jari dan ibu jari Anda seperti yang ditunjukkan pada gambar di bawah ini. Dengan ibu jari Anda, tekan perlahan bagian yang menonjol dari pelindung baling-baling yang membungkus roda pendaratan. JANGAN menekan terlalu kuat saat melepas pelindung baling-baling karena dapat merusak lengan pesawat dan menimbulkan cedera.

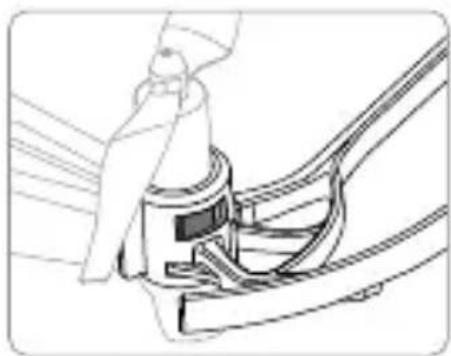

3. Memasang Pelindung Baling-Baling

Dorong setiap pelindung baling-baling ke arah dalam untuk menyelubunginya di sekeliling roda pendaratan. Pastikan pelindung terpasang dengan benar dan bagian yang menonjol dari roda pendaratan terpasang dengan benar ke dalam takik pada pelindung baling-baling.28

Untuk informasi selengkapnya, baca Panduan Pengguna: https://www.dji.com/robomaster-tt Konten ini dapat berubah sewaktu-waktu tanpa pemberitahuan sebelumnya. TELLO adalah merek dagang dari Ryze Tech. ROBOMASTER adalah merek dagang dari DJI. Hak Cipta © 2020 Ryze Tech. Seluruh hak cipta. MCU ESP32-D2WD, Frekuensi Utama Dual-Core: 160 MHz, Kemampuan kalkulasi: 400 MIPS Sumber Terbuka Mendukung SDK, Arduino, Scratch, dan MicroPython Ekspansi Port ekspansi 14-pin (I2C, UART, SPI, GPIO, PWM, sumber daya) LED LED Warna Penuh

Layar Dot-Matrix & Modul Penginderaan Jarak LED Dot-Matrix LED merah dan biru 8×8 Fungsi Driver Dot- Matrix Port data IIC, pemindaian dot-matrix otomatis, kecerahan global 256 yang dapat disesuaikan, kecerahan LED 256 piksel merah dan biru yang dapat disesuaikan Modul Penginderaan Jarak Jauh TOF Jarak Penginderaan Maksimum dari TOF 1,2 m (di dalam ruangan dengan dinding putih)

Papan Ekstensi Sambungan DIY Port ekstensi 14-pin ke pin 2×7, paket in-line 2,54 mm ganda, dua posisi yang dicadangkan untuk indikator daya 5V/3,3V, dua posisi yang dicadangkan untuk indikator pengujian

• Hanya tersedia 2.4 GHz di Jepang.30
