CrystalSky - Дрон DJI - Бесплатное руководство пользователя

Тип продукта	Монитор для аэрофотосъемки с высокой яркостью
Бренд	DJI
Модель	CrystalSky CS785 / CS785U / CS550
Размеры (CS785/CS785U)	Без батареи: 208,6 × 147,8 × 17 мм; с батареей: 208,6 × 147,8 × 34,75 мм
Размеры (CS550)	Без батареи: 153,76 × 84,94 × 19 мм; с батареей: 153,76 × 84,94 × 39,6 мм
Вес (CS785/CS785U)	Около 425 г (без батареи)
Вес (CS550)	Около 228 г (без батареи)
Интеллектуальная батарея	LiPo, 7,6 В, 4 920 мАч, 37,39 Втч, вес ок. 170 г
Питание/Зарядка	Зарядная станция WCH2, совместима с зарядными устройствами DJI Inspire 2, Phantom 4 и др.
Сенсорный экран	IPS, 7,85" (CS785) или 5,5" (CS550), разрешение 2048×1536 (CS785) или 1920×1080 (CS550)
Яркость	CS785: 1 000 кд/м²; CS785U: 2 000 кд/м²; CS550: 1 000 кд/м²
Внутренняя память	CS785: 64 ГБ ПЗУ; CS785U: 128 ГБ ПЗУ; CS550: 32 ГБ ПЗУ
Операционная система	Android 5.1
Встроенные приложения	DJI GO и DJI GO 4
Подключение	Wi-Fi 2,4 / 5,2 / 5,8 ГГц, Bluetooth, GPS/ГЛОНАСС, 4G (внешний модуль)
Порты	HDMI (выход 4K), USB 2.0, Micro USB, USB Type-C высокой скорости, слот micro-SD (макс. 128 ГБ), разъем для наушников
Встроенные датчики	Гироскоп, компас, датчик освещенности, микрофон
Основные функции	Управление подвесом и камерой, отображение телеметрии, карты, магазин DJI, обмен контентом
Совместимость с дронами	DJI Mavic, Osmo (кроме Mobile), Inspire, Phantom 3 (Pro/Advanced), Phantom 4, Matrice
Рабочая температура	От -20 до 40 °C
Обслуживание	Протирать металлические контакты сухой чистой тканью
Доступные запчасти	Интеллектуальная батарея WB37, зарядная станция WCH2, крепление, бленда

Часто задаваемые вопросы - CrystalSky DJI

Какие дроны совместимы с CrystalSky?

CrystalSky совместим с дронами DJI Mavic, Osmo (кроме Osmo Mobile), Inspire, Phantom 3 (Professional и Advanced), Phantom 4 и Matrice. Проверьте страницу продукта на dji.com для обновлений совместимости.

Какова максимальная яркость экрана?

CS785 достигает 1 000 кд/м², CS785U — 2 000 кд/м², CS550 — 1 000 кд/м². Датчик освещенности автоматически регулирует яркость.

Как зарядить интеллектуальную батарею?

Вставьте батарею в зарядную станцию WCH2, подключите совместимое зарядное устройство DJI (например, зарядное устройство Inspire 2) к станции, затем включите в розетку (100-240 В). Станция заряжает батареи от самого высокого уровня до самого низкого.

Какое время работы батареи?

Время работы зависит от использования. Батарея WB37 (4 920 мАч, 7,6 В) обычно обеспечивает несколько часов работы. Встроенная батарея 980 мАч поддерживает длительный режим ожидания при замене интеллектуальной батареи.

Можно ли использовать CrystalSky без интеллектуальной батареи?

Да, встроенная батарея 980 мАч позволяет поддерживать монитор в режиме ожидания некоторое время, но для нормальной работы необходима интеллектуальная батарея.

Как обновить прошивку CrystalSky?

Подключите экран к компьютеру через порт Micro USB и используйте DJI ASSISTANT 2. Также можно использовать USB OTG кабель для обновления прошивки напрямую с экрана.

Есть ли в CrystalSky встроенный GPS?

Да, он включает модуль GNSS (GPS/ГЛОНАСС) для функций картографии и навигации. Следите, чтобы при использовании не закрывалась зона GNSS.

Как установить CrystalSky на пульт?

Используйте дополнительное крепление: привинтите часть A к экрану, установите часть B на пульт, затем вставьте и зафиксируйте. Отрегулируйте вертикальный угол с помощью монеты.

Какие типы карт памяти поддерживаются?

CrystalSky поддерживает карты micro-SD до 128 ГБ. Доступны два слота для расширения памяти.

Что делать, если экран не включается?

Сначала проверьте, правильно ли вставлена и заряжена интеллектуальная батарея. Удерживайте кнопку питания. Если проблема не исчезает, сбросьте устройство, удерживая кнопку питания в течение 10 секунд.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CrystalSky DJI

Руководство пользователя

2017.07V1.2

Contents

EN User Guide 2
CHS 使用说明 8
CHT 使用說明 14
JP ユーザーガイド 20
KR 사용자 가이드 26
DE Bedienungsanleitung 32
ES Guía de usuario 38
FR Guide de l'utilisateur 44
IT Guida dell'utente 50
NL Gebruikershandleiding 56
PT Manual do utilizador 62
RU Руководство пользователя 68

Compliance Information 74

Disclaimer

Отказ от ответственности

Поздравляем с приобретением нового продукта DJI. Информация, содержащаяся в этом документе, затрагивает вашу безопасность, законные права и обязанности. Внимательно ознакомьтесь с данным документом перед использованием продукта. Пренебрежение содержимым данного документа и несоблюдение мер безопасности может привести к серьезным травмам, повреждению продукта DJI и другого имущества. Компания DJI вправе вносить изменения в содержание данного и сопутствующих документов. Для получения обновленной информации по продукту посетите веб-сайт http://www.dji.com и выберите страницу, соответствующую данному продукту.

Используя данный продукт, вы подтверждаете, что внимательно ознакомились с заявлением об отказе от ответственности и предупреждением и соглашаетесь выполнять правила и условия настоящего документа. Вы несете полную ответственность за эксплуатацию данного продукта и за все возможные последствия от его использования. Вы соглашаетесь использовать данный продукт только в правомерных целях, способом, который не противоречит действующему законодательству, правилам и предписаниям, включая международные и государственные правила полетов, и всем условиям, мерам предосторожности, установкам, курсам и руководствам, которые были предоставлены и могут быть предоставлены в будущем компанией DJI. DJI не несет ответственность за повреждения, травмы или любую юридическую ответственность, прямо или косвенно вызванную использованием данного продукта. На пользователя возлагается обязанность соблюдать правила техники безопасности и законы, включая, но не ограничиваясь изложенными в настоящем документе.

DJI является товарным знаком компании SZ DJI TECHNOLOGY CO., LTD. (сокращенно "DJI") и ее дочерних компаний. Названия продуктов, торговых марок и т. д., содержащиеся в данном документе, являются товарными знаками или зарегистрированными товарными знаками соответствующих компаний.

Предупреждение

1. Зарядный концентратор совместим только с указанным зарядным устройством DJI. НЕ пытайтесь использовать зарядный концентратор с любым другим зарядным устройством для аккумуляторной батареи.
2. Зарядный концентратор совместим только с указанным аккумулятором DJI Intelligent Battery. НЕ пытайтесь использовать зарядный концентратор с любым другим аккумулятором.
3. Обязательно нажмите кнопку разблокировки аккумулятора перед его выниманием.
4. НЕ касайтесь металлических контактов на адаптере питания.
5. Очистите металлические клеммы чистой сухой тканью, если они загрязнены.

Введение

Дисплей CrystalSky™ предназначен для аэросъемки и обеспечивает четкое изображение в различных условиях освещения благодаря встроенному светочувствительному датчику. Совместим с дронами DJI MAVIC™, OSMO™ (за исключением Osmo Mobile), INSPIRE™, PHANTOM™ 4, Phantom 3 (Phantom 3 Professional, Phantom 3 Advanced) и MATRICE™.* Встроенное приложение DJI GO™/DJI GO 4 позволяет управлять стабилизатором, камерой и другими функциями дрона. В приложении также есть разделы «Карта», «Интернет-магазин» и «Пользовательский центр», которые дают возможность проводить конфигурацию дрона и обмениваться снятыми материалами с другими пользователями.

* После завершения разработки и тестирования будет добавлена поддержка устройств DJI. Посетите страницу, посвященную продукции DJI CrystalSky, на сайте dji.com, чтобы ознакомиться с полным списком поддерживаемых устройств.

Комплект поставки

Монитор CrystalSky x1

Аккумулятор Intelligent Battery ×2(CS785/CS785U) или ×1(CS550)

Зарядный концентратор аккумулятора Intelligent Battery (WCH2) ×1

Руководство пользователя CrystalSky ×1

Инструкции по технике безопасности для аккумулятора Intelligent Battery ×1

Кронштейн (дополнительно) ×1

Бленда объектива (дополнительно) ×1

* Дополнительные компоненты можно приобрести отдельно в официальном интернет-магазине DJI.

Обзор

Монитор CrystalSky

1. Порт HDMI

Передача видеосигнала HDMI

1. Порт USB

Совместимое устройство для увеличения объема памяти, например U-диск.

1. Слот для карты памяти Micro SD

Обеспечивает дополнительную память для устройства отображения, макс. 128 Гбайт

1. Порт Micro USB

С помощью кабеля Micro USB подключите монитор к пульту управления для использования или к ПК для настройки параметров через приложение DJI ASSISTANT™2.

Для обновления прошивки дрона используйте кабель USB OTG.

1. Разъем для наушников

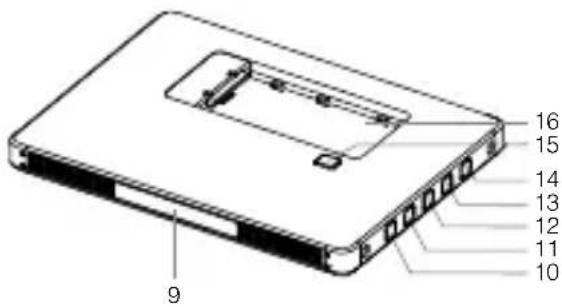

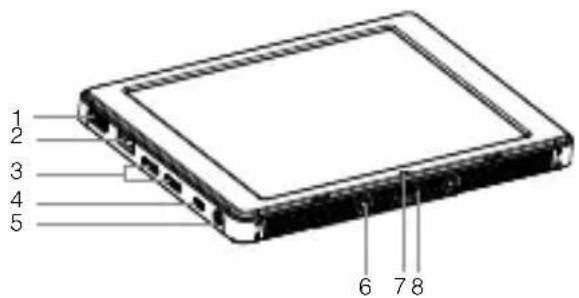

CS785 (вариант Highlight) / CS785U (вариант Ultra-bright)

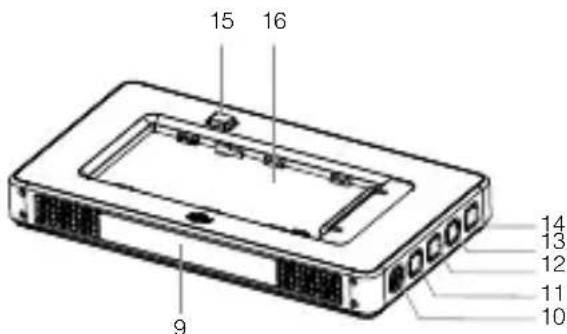

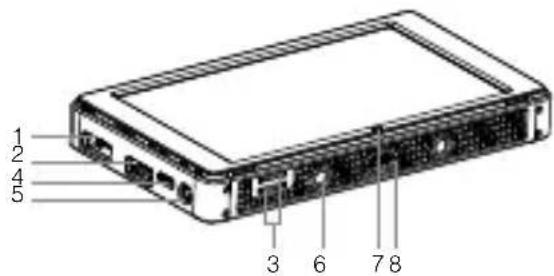

CS550

1. Отверстие для крепежного винта

2. Встроенный светочувствительный датчик

3. Порт, тип-C USB2.0 HS

4. Встроенный модуль GNSS

5. Кнопка питания

6. Настраиваемая кнопка

7. Кнопка настройки

8. Настраиваемая кнопка

9. Кнопка назад

10. Кнопка освобождения аккумулятора

11. Углубление для аккумулятора

Использование

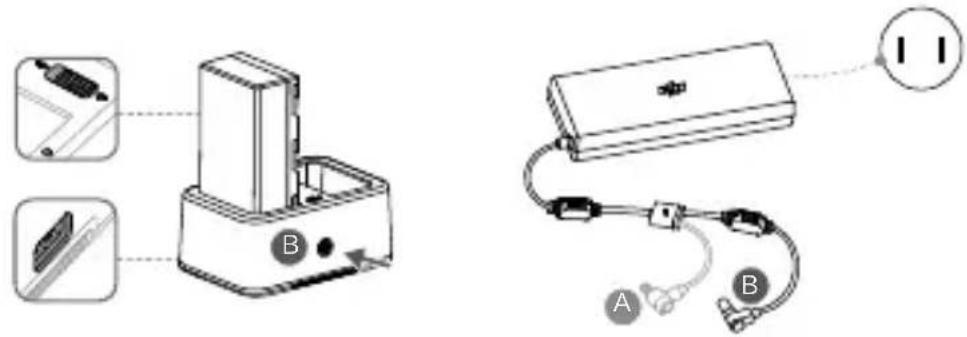

Зарядка аккумулятора

На изображении показано зарядное устройство для Inspire 2.*

Поместите аккумулятор в стандартный зарядный концентратор и подсоедините разъем В зарядного устройства аккумулятора к зарядному концентратору, затем подключите зарядное устройство аккумулятора к разъему питания (100-240 В, 50/60 Гц). Зарядный концентратор будет заряжать аккумуляторы по порядку в соответствии с уровнем их заряда от самого высокого к самому низкому. Зуммер начнет издавать звуковой сигнал, когда зарядка будет окончена. Снимите аккумулятор или переместите переключатель зуммера для его отключения. Светодиодный индикатор состояния мигает зеленым во время зарядки и начинает гореть непрерывно, когда аккумулятор полностью заряжен.

ЗАПРЕЩАЕТСЯ заряжать аккумулятор Intelligent Flight Battery вместе с аккумулятором Intelligent Battery при использовании зарядного устройства Inspire 2, Phantom 4 или автомобильного зарядного устройства Inspire 2.

• USB-разъем питания можно использовать для зарядки мобильного устройства 5 В / 2 А.
• Подробную информацию см. в руководстве по эксплуатации зарядного концентратора (WCH2).

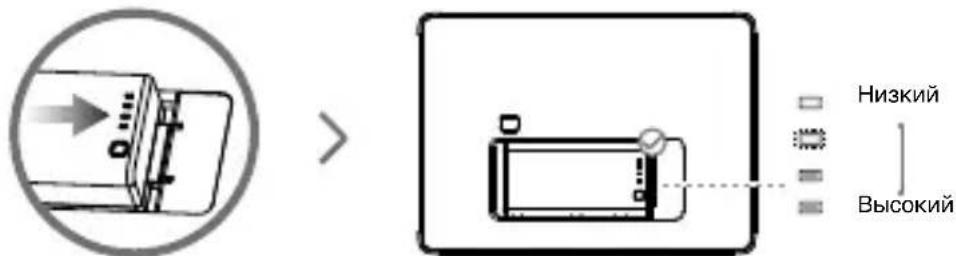

Установка аккумулятора

Поместите аккумулятор в специальное углубление, затем переместите его до щелчка.

Нажмите кнопку на аккумуляторе один раз, чтобы проверить уровень его заряда.

• Обязательно нажмите кнопку разблокировки аккумулятора перед его выниманием.
• После установки аккумулятор Intelligent Battery будет заряжать встроенную батарею, что может сократить время работы Intelligent Battery. Встроенная батарея способна поддерживать работу монитора в режиме ожидания в течение короткого времени без аккумулятора Intelligent Battery, что позволит быстро приступить к работе сразу после подключения Intelligent Battery.

*На иллюстрации процесса установки показан монитор CrystalSky CS785.

Установка монитора

Установите кронштейн А в монитор.

Прикрепите деталь В на пульт управления.

Убедитесь, что компонент В разблокирован, установите компонент В в компонент А.

Зафиксируйте кронштейн.

Для изменения угла наклона монитора используйте монетку.

Во время эксплуатации встроенный модуль GNSS HE должен быть перекрыт.

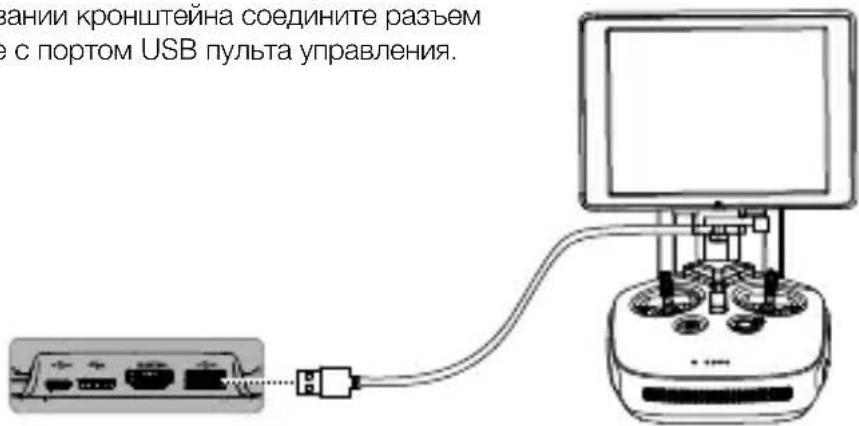

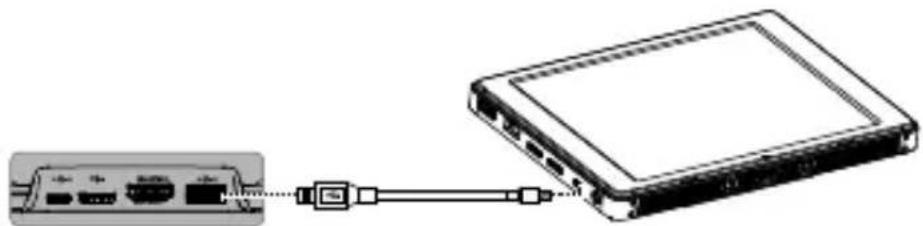

Подключение монитора

При использовании кронштейна соедините разъем на кронштейне с портом USB пульта управления.

При использовании без кронштейна подключите монитор к пульту управления с помощью кабеля Micro USB.

HE используйте порты тип-C USB 2.0 HS и Micro USB одновременно, т. к. в таком случае порт Micro USB не будет работать.

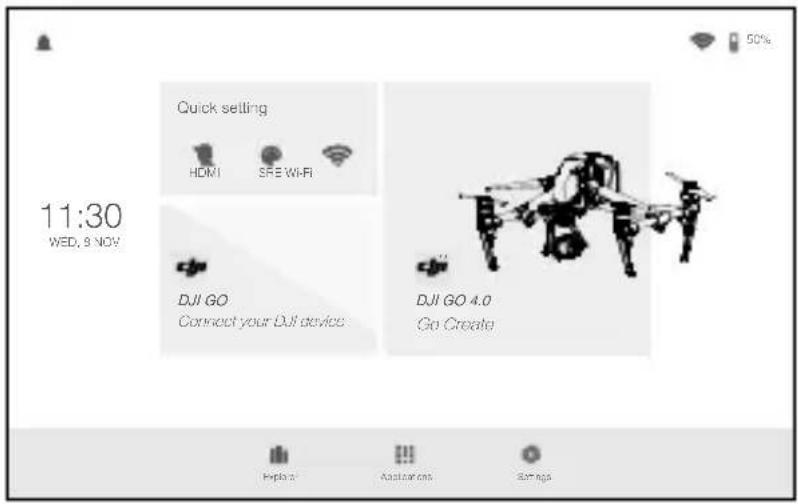

Приложение DJI GO/GO 4

Нажмите кнопку питания для включения монитора, затем войдите в приложение DJI GO/GO 4.

Встроенное приложение DJI GO/DJI GO 4 позволяет управлять стабилизатором, камерой и другими функциями дрона. В приложении также есть разделы «Карта», «Интернет-магазин» и «Пользовательский центр», которые дают возможность проводить конфигурацию дрона и обмениваться снятыми материалами с другими пользователями.

*Данное изображение приведено исключительно в справочных целях. Пожалуйста, см. интерфейс пользователя.

Технические характеристики

Монитор
Модель	CS785/ CS785U	CS550
Масса	Около 425 г	Около 228 г
Размеры(без аккумулятора)	208,6×147,8×17 мм	153,76×84,94×19 мм
Размеры(с аккумулятором)	208,6×147,8×34,75 мм	153,76×84,94×39,6 мм
Сенсорный экран	7,85-дюймовый экран с планарнойкоммутациейи поддержкой множественныхкасаний (Multitouch)	5,5-дюймовый экран с планарнойкоммутациейи поддержкой множественныхкасаний (Multitouch)
Разрешение	2048×1536	1920×1080
Яркость	CS785: 1000 кд/м2CS785U: 2000 кд/м2	1000 кд/м2
Память	CS785: ПЗУ 64 ГбайтCS785U: ПЗУ 128 Гбайт	ПЗУ 32 Гбайт
Встроенное приложение	DJI GO, DJI GO 4
Операционная система	Android 5.1
Порты	HDMI (поддержка разрешения 3840×2160), два слота для карт памятиSD, USB, Micro USB, тип-C USB2.0 HS
Сеть	Диапазон частот WIFI: 2.4GHz, 5.2GHz и 5.8GHz*Протокол: 802.11b, 802.11g, 802.11n (HT20), 802.11aПоддержка модулей 4G
EIRP(dBm)	2.4GHz: <20dBm (CE); <30dBm (FCC)5GHz: <14dBm (CE); <23dBm (FCC)
GNSS	GPS/ГЛОНАСС
Встроенные модули	Гироскоп, компас, динамик, светочувствительный датчик, микрофон

Встроенный аккумулятор 980 мАч, 3,7 В
Декодирование сигнала 4К Н.264: 4К30р, Н.265: 4К60р
Рабочий диапазон температур	от -20 до +40 °C (от -4 до 104 °F).
Совместимые продукты DJI**	Дроны серий Mavic, Osmo (за исключением Osmo Mobile), Inspire, Matrice, Phantom 3 (Phantom 3 Professional, Phantom 3 Advanced) и Phantom 4
Аккумулятор Intelligent Battery
Модель WB37 4230 мАч, 7,6 В
Емкость 4920 мАч
Напряжение 7,6 В
Тип аккумулятора Литий-полимерный
Емкость 37,39 Вт·ч
Максимальная мощность зарядки	55 Вт
Рабочий диапазон температур	от -20 до +40 °C (от -4 до 104 °F).
Диапазон температур хранения	Менее 3 месяцев: от -28 до +45 °C (от -18,4 до 104 °F).Более 3 месяцев: от 22 до 30 °C (от 71,6 до 86 °F).
Диапазон температур зарядки	от 5 до 40 °C (от 41 до 104 °F)
Масса Прибл. 170 г
Размеры 90×45×26 мм
Зарядный концентратор
Модель WCH2
Входное напряжение 17,3 – 26,2 В
Выходное напряжение и ток	8,7 В при 6 А, 5 В при 2 А
Совместимые зарядные устройства	Зарядное устройство для аккумулятора Inspire 2 (IN2C180)Зарядное устройство для аккумулятора Inspire 2 (ADE018)Автомобильное зарядное устройство для Inspire 2 (C6S90-2)Зарядное устройство для аккумулятора Inspire 1 (A14-100P1A)Зарядное устройство для аккумулятора Inspire 1 (ADE018)Автомобильное зарядное устройство для Inspire 1 (C6S90)Зарядное устройство для аккумулятора Phantom 4 (PH4C100)Автомобильное зарядное устройство для Phantom 4 (C4S90-4)Зарядное устройство для аккумулятора Phantom 3 Professional (ADE019)Автомобильное зарядное устройство для Phantom 3 (C4S90)Зарядное устройство для аккумулятора 57W Phantom 3 (A14-057N1A)***Зарядное устройство для аккумулятора 57W Osmo (A14-057N1A)***
Масса 138 г
Диапазон рабочих температур	от 5 до 40 °C (от 41 до 104 °F)
Время зарядки 71 мин (один аккумулятор)

* В целях соблюдения местных законов обе рабочие частоты - 5,2 ГГц и 5,8 ГГц недоступны для использования в некоторых странах.

**Кронштейн необходимо приобретать отдельно в официальном интернет-магазине DJI, если предполагается использование с Mavic и Osmo.

*** Зарядное устройство аккумулятора 57 Вт не обеспечивает достаточной мощности для зарядки аккумуляторов и других устройств, одновременно подключенных к порту USB. ЗАПРЕЩАЕТСЯ использовать порт USB для зарядки других устройств во время зарядки аккумуляторов.

Compliance Information

Во избежание возможного повреждения слуха не слушайте громкую музыку и другие звуки в течение продолжительного периода времени.
