Manifold 2 Mounting Bracket - Drone DJI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support de montage
Marque	DJI
Modèle compatible	DJI Manifold 2
Matériau principal	Aluminium anodisé
Dimensions approximatives	100 x 80 x 20 mm
Poids	Environ 50 g
Fonction principale	Fixer solidement le Manifold 2 sur un drone
Installation	Montage par vis incluses
Compatibilité drone	Matrice 200, 300, 600 séries (exemples)
Accessoires fournis	Vis de fixation, clé Allen
Entretien recommandé	Nettoyer avec un chiffon doux et sec
Sécurité d'utilisation	Vérifier le serrage des vis avant vol
Réparabilité	Pièces détachées disponibles auprès de DJI
Garantie	2 ans (selon revendeur)
Température de fonctionnement	-10°C à 40°C
Humidité	5% à 95% sans condensation
Pays de fabrication	Chine
Certifications	CE, FCC, RoHS

FOIRE AUX QUESTIONS - Manifold 2 Mounting Bracket DJI

Ce support est-il compatible avec le DJI Manifold 2 seul ?

Oui, ce support de montage est spécifiquement conçu pour le DJI Manifold 2. Il permet de fixer l'ordinateur de bord sur différents modèles de drones compatibles.

Quels sont les outils nécessaires pour l'installation ?

Le kit inclut une clé Allen et les vis de fixation nécessaires. Aucun outil supplémentaire n'est requis pour l'installation.

Le support est-il en métal ou en plastique ?

Le support est en aluminium anodisé, offrant une bonne résistance mécanique et une légèreté adaptée aux applications drone.

Quel est le poids maximal supporté par ce bracket ?

Le support est conçu pour supporter le Manifold 2 qui pèse environ 160 g. Il peut supporter sans problème ce poids ainsi que de légers câbles supplémentaires.

Puis-je l'utiliser sur un drone DJI Matrice 200 ?

Oui, le support est compatible avec les séries Matrice 200, 300 et 600 ainsi que d'autres drones DJI équipés de trous de fixation standard.

Comment nettoyer le support de montage ?

Utilisez un chiffon doux et sec pour enlever la poussière. Évitez les solvants agressifs qui pourraient endommager l'anodisation.

Que faire si une vis est perdue ?

Les vis sont des pièces standard. Vous pouvez les remplacer par des vis M3 de longueur adaptée. Contactez le service client DJI pour des vis de rechange.

Le support affecte-t-il le centre de gravité du drone ?

Le support est conçu pour minimiser l'impact sur le centre de gravité. Il se fixe généralement sur la partie supérieure ou inférieure du drone, selon le modèle.

Y a-t-il des précautions de sécurité à prendre ?

Avant chaque vol, vérifiez que les vis sont bien serrées et que le Manifold 2 est solidement fixé. Ne dépassez pas la charge maximale recommandée.

Le support est-il garanti ?

Ce produit bénéficie de la garantie standard DJI de 2 ans. Conservez votre preuve d'achat pour toute réclamation.

MODE D'EMPLOI Manifold 2 Mounting Bracket DJI

Guide de l'utilisateur

Guide de l'utilisateur

Guide de l'utilisateur

Guide de l'utilisateur

2019.05v1.0

Clause d'exclusion de responsabilité

Vous venez d'acquérir un nouveau produit DJI™. Félicitations ! Les informations contenues dans ce document concernent votre sécurité, vos droits et vos obligations. Lisez-le attentivement pour bien configurer votre appareil avant de l'utiliser. Si vous ne lisez pas et ne respectez pas les instructions et les mises en garde ci-après, vous exposez les autres et vous-même à des blessures graves et risquez d'endommager votre produit DJI ou d'autres objets placés à proximité. DJI se réserve le droit de modifier, à sa seule discrétion, le présent document et tous les autres documents connexes.

En utilisant ce produit, vous confirmez que vous avez lu attentivement la présente clause d'exclusion de responsabilité et que vous comprenez et acceptez de respecter les conditions générales qui y sont énoncées. Vous déclarez assumer l'entière responsabilité de votre utilisation du produit ainsi que toutes les conséquences qui en découlent. Vous vous engagez à utiliser le produit dans un cadre légal et adapté, conformément aux lois et réglementations en vigueur, dans le respect des conditions, précautions, pratiques, politiques et consignes publiées par DJI, aujourd'hui et à l'avenir.

Introduction

Montez le MANIFOLD™ 2 à l'appareil MATRICE™ 210 V2, Matrice 210 RTK V2, Matrice 210 ou Matrice 210 RTK à l'aide du support de fixation, puis connectez les câbles. Les descriptions ci-dessous utilisent les modèles M210 V2 et M210 RTK V2 à titre d'exemple.

Contenu de l'emballage

Ensemble de support de fixation × 1 Clé hexagonale × 1

Vis de type A (M2,5 × 8, hexagonale) × 10 Câble USB (avec 2 ports de type A) × 1

Vis type B (M1,6 × 4, Philips) × 4 Câble d'alimentation XT30 × 1

Vis de type C (M2,5 × 14, hexagonale) × 4

Utilisation

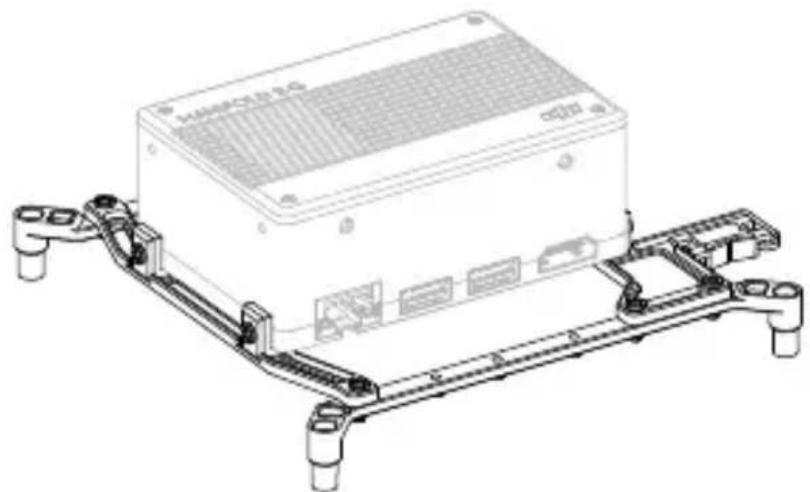

1. Comme indiqué dans la figure I, assemblez le corps du support de fixation, puis serrez les six vis de type A.
2. Comme indiqué dans la figure II, montez les blocs en forme de L sur le Manifold 2, puis serrez les quatre vis de type A.
3. Comme indiqué dans la figure III, montez le Manifold 2 et le support de fixation sur le capot supérieur de l'appareil, puis serrez les quatre vis de type B et les quatre vis de type C. Assurez-vous de les installer dans le sens indiqué sur la figure. N'INVERSEZ aucun composant.
4. Comme indiqué dans la figure IV, connectez le port USB 3.0 (type A) du Manifold 2 au port USB situé à l'arrière de l'appareil à l'aide du câble USB (avec 2 ports de type A), connectez le port d'alimentation du Manifold 2 au port d'alimentation étendu à l'arrière de l'appareil à l'aide du câble d'alimentation XT30, puis placez les câbles dans l'attache de câble sur le support de fixation.
5. Connectez le port d'extension 3 situé à l'arrière de l'appareil au port USB 3.0 (Type A) ou au port UART du Manifold 2 à l'aide d'un câble approprié. Reportez-vous au Guide de l'utilisateur du Manifold 2 pour plus de détails. (https://www.dji.com/manifold-2)
6. Lorsque vous utilisez le Manifold 2, déplacez le bouton du mode USB situé à l'arrière de l'appareil vers la droite

• Assurez-vous que les câbles n'obstruent PAS le capteur infrarouge d'ascension situé en haut de l'appareil.
• Lors de l'utilisation avec l'appareil M210 V2, un kit GPS est requis. Reportez-vous au document Kit GPS pour plus de détails.
• Lors de l'utilisation avec l'appareil M210 RTK V2, placez les câbles de l'antenne D-RTK de manière à éviter de les plier excessivement lorsque le support de fixation est monté.

Contenu de l'emballage

Support de montage × 1 Clé en L × 1
