РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WX252.2 WORX

Mi, Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany Izjavljamo, da je izdelek, Opis izdelka Akumulatorski vijačnik Vrsta izdelka WX252 WX252.X (2- oznaka naprave, predstavnik brezžičnih vijačnikov) Funkcija Privijanje ter odvijanje vijakov, matic Skladen z naslednjimi direktivami, 2006/42/EC, 2014/30/EU, 2011/65/EU&(EU)2015/863 In izpolnjuje naslednje standarde: EN 62841-1, EN 62841-2-2, EN IEC 55014-1, EN IEC 55014-2, EN IEC 63000 Oseba, ki je pooblaščena za skladnost tehnične dokumentacije, Ime Marcel Filz Naslov Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany 2021/04/26 Allen Ding Namestnik načelnika inženir, Testiranje in certificiranje Positec Technology (China) Co., Ltd 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China208 БЕЗОПАСНОСТЬ ИЗДЕЛИЯ ОБЩИЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ЭЛЕКТРОИНСТРУМЕНТОМ ПРЕДОСТЕРЕЖЕНИЕ! Внимательно ознакомьтесь с инструкциями и предостережениями по технике безопасности. Невыполнение всех нижеприведенных инструкций и рекомендаций может привести к поражению электрическим током, пожару и серьезным травмам. Сохраните все предостережения и инструкции для дальнейшего пользования. В дальнейшем термин “электроинструмент” используется как для работающего от сети (проводного) электроинструмента, так и для электроинструмента, работающего от аккумулятора (беспроводного).

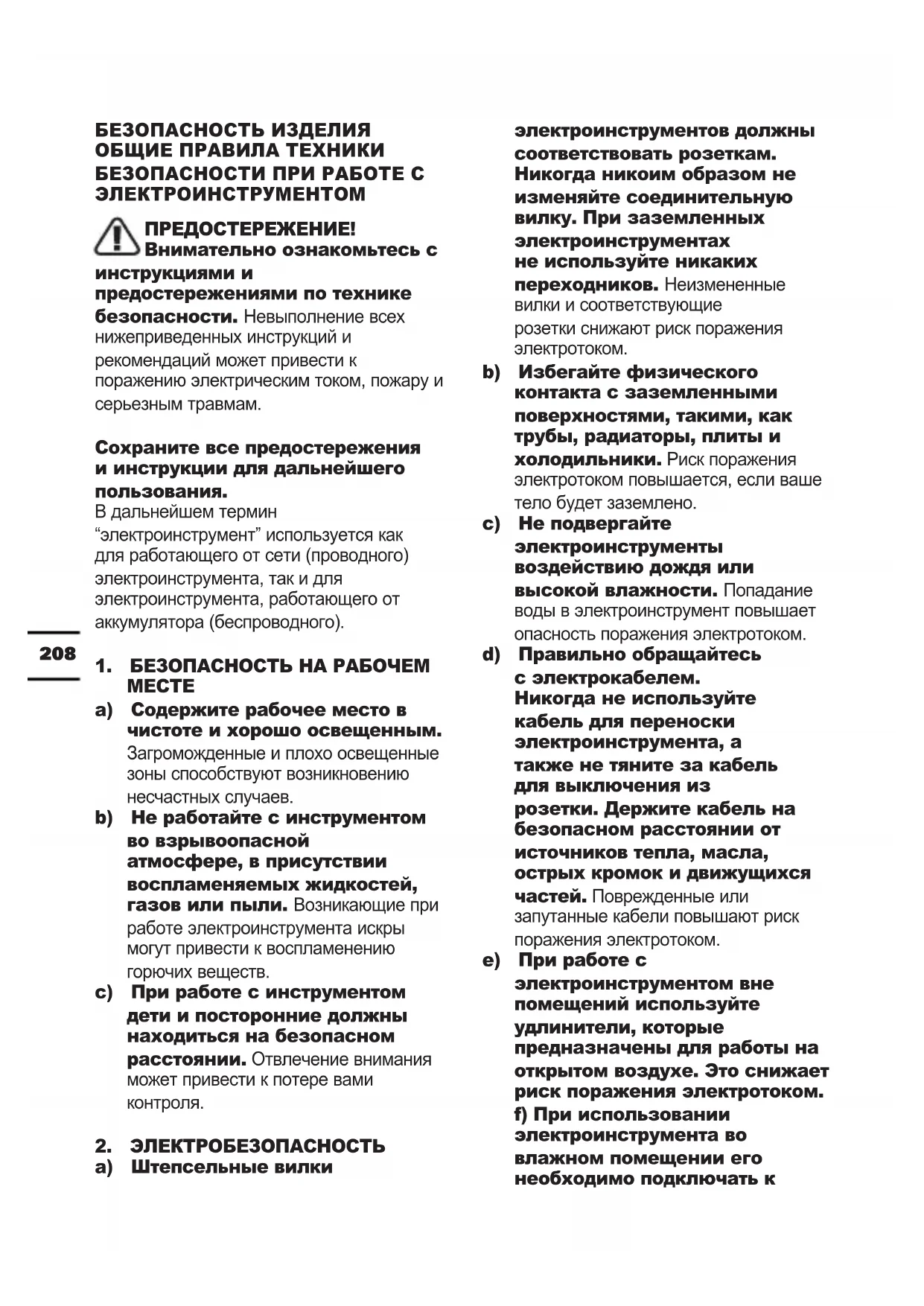

a) Содержите рабочее место в чистоте и хорошо освещенным. Загроможденные и плохо освещенные зоны способствуют возникновению несчастных случаев. b) Не работайте с инструментом во взрывоопасной атмосфере, в присутствии воспламеняемых жидкостей, газов или пыли. Возникающие при работе электроинструмента искры могут привести к воспламенению горючих веществ. c) При работе с инструментом дети и посторонние должны находиться на безопасном расстоянии. Отвлечение внимания может привести к потере вами

a) Штепсельные вилки электроинструментов должны соответствовать розеткам. Никогда никоим образом не изменяйте соединительную вилку. При заземленных электроинструментах не используйте никаких переходников. Неизмененные вилки и соответствующие розетки снижают риск поражения электротоком. b) Избегайте физического контакта с заземленными поверхностями, такими, как трубы, радиаторы, плиты и холодильники. Риск поражения электротоком повышается, если ваше тело будет заземлено. c) Не подвергайте электроинструменты воздействию дождя или высокой влажности. Попадание воды в электроинструмент повышает опасность поражения электротоком. d) Правильно обращайтесь с электрокабелем. Никогда не используйте кабель для переноски электроинструмента, а также не тяните за кабель для выключения из розетки. Держите кабель на безопасном расстоянии от источников тепла, масла, острых кромок и движущихся частей. Поврежденные или запутанные кабели повышают риск поражения электротоком. e) При работе с электроинструментом вне помещений используйте удлинители, которые предназначены для работы на открытом воздухе. Это снижает риск поражения электротоком. f) При использовании электроинструмента во влажном помещении его необходимо подключать к209 электросети через устройство защитного отключении (УЗО). Использование УЗО снижает риск поражения электротоком.

3. ЛИЧНАЯ БЕЗОПАСНОСТЬ

a) Будьте внимательны: следите за тем, что вы делаете, и руководствуйтесь здравым смыслом, работая с электроинструментом. Не используйте электроинструмент, если вы устали или находитесь под воздействием сильнодействующих средств, алкоголя или медикаментов. Потеря внимания даже на короткое мгновение при работе с электроинструментом может привести к серьезным травмам. b) Используйте индивидуальные средства защиты. Всегда надевайте средства защиты глаз. Такие средства защиты, как респиратор, нескользящая защитная обувь, каска или защитные наушники, использующиеся в соответствующих условиях, снижают риск получения

c) Предотвращайте случайный запуск электроинструмента. Убедитесь, что выключатель находится в положении “Выключено” перед подключением к электросети и / или аккумуляторной батареи, сборкой или переносом электроинструмента. Переноска инструмента с пальцем на кнопке пуска или включение в сеть электроинструмента с включенным выключателем способствует несчастному случаю. d) Удаляйте все регулировочные приспособления или гаечные ключи перед включением электроинструмента. Оставленные на вращающихся деталях электроинструмента, они могут привести к травме. e) Не перенапрягайтесь. Постоянно занимайте устойчивое положение и поддерживайте равновесие. Это позволяет лучше контролировать электроинструмент в непредвиденных

f) Одевайтесь надлежащим образом. Не надевайте свободную одежду или украшения. Держите волосы, одежду и перчатки на расстоянии от движущихся частей. Свободную одежду, украшения или длинные волосы может затянуть в движущиеся части. g) Используйте предусмотренные средства и устройства для сбора и удаления пыли, если инструмент оснащен таковыми. Использование таких средств может снизить опасности, связанные с пылью. h) Не позволяйте осведомленности, полученной в результате частого использования инструментов, заставить вас расслабиться и игнорировать принципы техники безопасности при работе с инструментом. Неосторожное действие может привести к серьезным травмам в течение доли секунды.

ЭЛЕКТРОИНСТРУМЕНТА И УХОД ЗА НИМ a) Не перегружайте электроинструмент. Используйте подходящий инструмент для каждойопределенной цели. Правильно подобранный электроинструмент выполнит работу лучше и надежнее на уровне, для которого он предназначен.210 b) Не используйте электроинструмент, если выключатель невозможно включить или выключить. Любой электроинструмент, который невозможно контролировать выключателем, представляет опасность и должен быть отремонтирован. c) Отсоедините штепсель от электросети и / или аккумуляторную батарею от электроинструмента перед проведением каких- либо настроек, сменой насадок или хранением электроинструмента. Подобные предохранительные меры снижают опасность случайного пуска электроинструмента. d) Храните не использующиеся электроинструменты в местах, недоступных для детей. Не разрешайте работать с электроинструментом лицам, которые не знают его особенностей или не ознакомлены с данной инструкцией. Электроинструменты в руках необученных пользователей представляют опасность. e) Поддерживайте электроинструмент в исправном состоянии. Проверяйте инструмент на предмет смещения или заедания движущихся частей, поломки деталей или любых иных неисправностей, могущих повлиять на работу электроинструмента. В случае повреждения следует отремонтировать электроинструмент перед применением. Многие несчастные случаи вызваны плохим уходом за электроинструментом. f) Режущий инструмент должен быть заточенным и чистым. При поддержании режущих инструментов в надлежащем состоянии и с острыми режущими кромками вероятность их заклинивания уменьшается и ими легче управлять. g) Используйте электроинструмент, принадлежности, сверла и т. п. в соответствии с данными инструкциями, спецификой конкретного типа электроинструмента, учитывая условия работы и выполняемую задачу. Использование электроинструмента для иных операций, помимо тех, для которых он предназначен, может привести к возникновению опасной

h) Ручки и поверхности для захвата должными быть сухими, чистыми и без следов масла и смазки. Скользкие ручки и поверхности для захвата не позволяют безопасно обращаться с инструментом и контролировать его в непредвиденных ситуациях.

АККУМУЛЯТОРНОГО ИНСТРУМЕНТА И УХОД ЗА НИМ a) Производите подзарядку аккумулятора только при помощи оригинального зарядного устройства. Зарядное устройство, которое подходит для одного типа аккумуляторной батареи, может привести к пожару, когда используется с другим типом аккумуляторной батареи. b) Используйте аккумуляторный инструмент только с оригинальными аккумуляторами. Использование любого другого типа аккумулятора может привести к травме или пожару. c) Неиспользуемые аккумуляторные батареи храните отдельно от211 металлических предметов, таких как скрепки для бумаги, монеты, ключи, гвозди, винты и тому подобное, которые могут замкнуть контакты батареи. Замыкание контактов аккумуляторной батареи может привести к ожогам или пожару. d) В критических ситуациях из аккумулятора может вытекать жидкость – избегайте контакта с ней. Если жидкость все же попала на поверхность кожи, смойте ее большим количеством воды. При попадании жидкости в глаза срочно обратитесь за медицинской помощью. Жидкость, вытекшая из аккумулятора, может вызвать раздражение или

e) Не используйте аккумуляторную батарею или инструмент, который поврежден или модифицирован. Поврежденные или модифицированные аккумуляторные батареи могут срабатывать непредсказуемым образом, что может привести к пожару, взрыву или риску получения

f) Не подвергайте аккумуляторную батарею или инструмент воздействию огня или чрезмерно высокой температуры. Воздействие огня или температуры выше 130 °C может привести к взрыву. g) Следуйте всем инструкциям по зарядке и не заряжайте аккумулятор или инструмент вне диапазона температур, указанного в инструкциях. Неправильная зарядка или температура, выходящая за пределы указанного диапазона, может повредить аккумулятор и повысить риск возгорания.

6. СЕРВИСНОЕ ОБСЛУЖИВАНИЕ

a) Ремонт электроинструмента должен выполняться квалифицированным персоналом с использованием только оригинальных запасных частей. Это гарантирует безопасность его использования. b) Никогда не обслуживайте поврежденные аккумуляторы. Обслуживание аккумуляторных батарей должно выполняться только производителем или авторизованными поставщиками сервисных услуг. МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ЗАКРУЧИВАНИИ

электроинструмент за электроизолированные рукоятки при выполнении операций, при которых сверло может соприкасаться с скрытой проводкой. При контакте сверла с проводом, находящимся под напряжением, оно может перейти на металлические части электроинструмента, что может привести к поражению электрическим

МЕРЫ ПРЕДОСТОРОЖНОСТИ ДЛЯ АККУМУЛЯТОРОВ a) Не допускается разбирать, вскрывать, измельчать элементы питания и аккумуляторную батарею. b) Не допускайте короткое замыкание элементов питания или аккумулятора. Не допускается беспорядочно хранить элементы питания или аккумулятор в коробке или ящике, где212 они могут замкнуть друг друга или могут быть замкнуты другими металлическими предметами. Если аккумуляторная батарея не используется, держите ее подальше от металлических предметов, таких как зажимы, монеты, гвозди, винты и прочие металлические предметы небольшого размера, которые могут соединить клеммы друг с другом. Короткое замыкание клемм батареи может стать причиной ожогов или пожара. c) Не допускается подвергать аккумуляторную батарею воздействию высоких температур или пламени. Избегайте хранения аккумуляторной батареи в местах, подверженных воздействию прямого солнечного света. d) Не подвергайте аккумуляторную батарею механическим ударам. e) В случае протечки аккумуляторной батареи, не допускайте контакта электролита с кожей или глазами. В случае такого контакта необходимо промыть пораженный участок обильным количеством воды и обратиться за медицинской помощью. f) В случае проглатывания элемента питания или аккумулятора необходимо незамедлительно обратиться за медицинской помощью. g) Аккумуляторную батарею необходимо содержать в чистоте и

h) В случае загрязнения контактов аккумуляторной батареи их необходимо протереть чистой сухой тканью.

i) Аккумуляторную батарею необходимо заряжать перед

использованием. Всегда следуйте данной инструкции и используйте правильный порядок зарядки. j) Не допускается оставлять аккумулятор на зарядном устройстве, если он не используется. k) После продолжительного хранения может потребоваться несколько раз зарядить и разрядить аккумуляторную батарею для достижения максимальной эффективности ее работы. l) Аккумуляторная батарея работает наиболее эффективно при нормальной комнатной температуре (20°C ±5°C). m) При утилизации аккумуляторных батарей держите их отдельно от других электромеханических систем. n) Используйте только зарядные устройства, указанные WORX. Не допускается использовать какие-либо зарядные устройства, за исключением специально предназначенных для данного оборудования. Зарядное устройство, которое подходит для одной аккумуляторной батареи, может стать причиной пожара при использовании с другой аккумуляторной

o) Храните аккумуляторную батарею в местах, недоступных для детей. p) Не используйте какие-либо аккумуляторные батареи, не предназначенные для использования с данным оборудованием. q) Утилизируйте аккумуляторную батарею должным образом. ОБОЗНАЧЕНИЯ Не направляйте инструмент в сторону зрительных органов213 Для снижения риска травмирования, необходимо ознакомиться с руководством по эксплуатации

Используйте защиту для глаз Используйте защиту слуха Используйте пылезащитную маску Не подвергать воздействию огня Не подвергайте воздействию воды или

Используйте защитные перчатки. Не используйте двусторонние биты Не выбрасывайте батареи. Возвратите израсходованные батареи в пункт приема батарей или пункт утилизации. Отходы электротехнических изделий нельзя утилизировать с бытовыми отходами. Пожалуйста, утилизируйте в специализированных объектах. Согласуйте с местными органами власти или поставщиками.214

4. ИНДИКАТОР ЗАРЯДА БАТАРЕИ

Не все представленные компоненты включены в стандартную

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ Модель WX252 WX252.X (250-269- обозначение техники, относящейся к беспроводным электрическим отверткам) WX252 WX252.X** Напряжение зарядного устройства 100-240 В~ 50/60 Гц Номинальное напряжение 4В Max*** Емкость батареи 1.5Ач литиево-ионная батарея Скорость вращения без нагрузки 230/мин Максимальный момент 3Нм Вес 0.5кг Время работы 5 часов ** X=1-999, A-Z, M1-M9 используются только для разных инструментов. Безопасная соответствующая замена между данными моделями невозможна ***Напряжение без нагрузки. Начальное напряжение батареи достигает 4 В. Номинальное напряжение составляет 3.6 В. Рекомендуется приобретать все принадлежности в том же магазине, где был приобретен инструмент. Обратитесь к вспомогательной упаковке для получения более подробной информации. Помощь и консультацию можно также получить у

ШУМОВЫЕ ХАРАКТЕРИСТИКИ Зуковое давление L

: 55 дБ (A) Акустическая мощность L

Используйте средства защиты слуха при звуковом давлении более 80 дБ (A)215 ХАРАКТЕРИСТИКИ ВИБРАЦИИ Суммарные значения вибрации (трехкомпонентная векторная сумма), определенные согласно EN 62841: Вибрация при обычной нагрузке Уровень вибрации a

= 1.113м/с² Погрешность K = 1.5 м/с² Указанное общее значение вибрации и значение шума были измерены в соответствии со стандартным методом испытаний и могут использоваться для сравнения одного инструмента с другим. Указанное общее значение вибрации и значение уровня шума также могут быть использованы при предварительной оценке воздействия. ПРЕДУПРЕЖДЕНИЕ: Вибрация и уровень шума при фактическом использовании электроинструмента могут отличаться от указанного значения в зависимости от способов использования инструмента, особенно от вида обрабатываемой детали, зависимой от следующих примеров и других вариантов использования инструмента: Как используется инструмент и какие материалы режутся или сверлятся. Инструмент в хорошем состоянии. Использование правильного аксессуара для инструмента и обеспечение его резкости и исправности. Плотность захвата на рукоятках и, если используются какие-либо аксессуары против вибрации и шума. И инструмент используется в соответствии с дизайном и этими инструкциями. Этот инструмент может вызвать вибрационную болезнь рук из-за неправильного использования. ПРЕДУПРЕЖДЕНИЕ: Чтобы быть точным, оценка уровня воздействия в реальных условиях использования должна выполняться, учитывая все части рабочего цикла, такие как время, когдаинструмент выключен и когда он работает вхолостую, но фактически не выполняет работу. Это может значительно снизить уровень воздействия в течение всего рабочего периода. Помогаем минимизировать вибрацию и шум. Всегда используйте новые насадки для отвёртки. Поддерживайте этот инструмент в соответствии с этими инструкциями и сохраняйте его хорошо смазанным (при необходимости). Если инструмент будет использоваться регулярно, купите антивибрационные и шумовые аксессуары. Планируйте вашу работу для распределение дней использования электроинструмента.216 ЭКСПЛУАТАЦИЯ ПРИМЕЧАНИЕ: Для уменьшения риска травмирования, необходимо ознакомиться с руководством по эксплуатации

Устройство предназначено для закручивания и ослабления винтов, а также для сверления в древесине, металле и пластике. ДЕЙСТВИЕ РИСУНОК ПЕРЕД РАБОТОЙ Зарядка аккумуляторной батареи ПРИМЕЧАНИЕ: 1. Увеличение работы аккумулятора Перед первым использованием аккумулятор должен быть заряжен в течение 5 часов для его полного заряда.

2. При полном заряде батареи загорится зеленая лампа.

Рис. A СБОРКА И НАСТРОЙКА Выберите нужную биту Рис. B Установка и удаление биты Рис. C Управление прямым/обратным вращением ВНИМАНИЕ: Предупреждение. Никогда не меняйте направление вращения при движущемся патроне, подождите, пока он не остановится полностью! Рис. D1, D2, D3 Регулировка удлиняющего вала Рис. E, F OPERATION Управление включением/выключением ВНИМАНИЕ: Не работайте в режиме низкой скорости в течение длительного времени, возможен перегрев инструмента. Рис. G Светодиодный индикатор Рис. G ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Данный электроинструмент не требует дополнительной смазки или технического обслуживания. В инструменте отсутствуют детали, подлежащие обслуживанию пользователем. Никогда не используйте воду или химические чистящие средства для чистки электроинструмента. Протирайте его сухой тканью. Всегда храните электроинструмент в сухом месте. Содержите в чистоте вентиляционные отверстия двигателя. Очищайте от пыли все рабочие органы управления. ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ Отходы электротехнической продукции не следует утилизировать с бытовыми отходами. Они должны быть доставлены в местный центр утилизации для надлежащей переработки.217 РЕШЕНИЕ ПРОБЛЕМ Проблема Возможная

устройство не подключено к рабочей

окружающего воздуха слишком высокая/

1. Подключите зарядное

устройство к рабочей розетке. Проверьте наличие тока.

2. Переместите зарядное

устройство в место с подходящей температурой воздуха. Не удается нажать переключатель Переключатель направления вращения установлен в среднее положение Установите переключатель направления вращения в нужное положение в зависимости от вида выполняемой работы. Отвертка прекращает вращаться при работе Батарея отвертки

Убедитесь, что батарея полностью заряжена перед работой. ДЕКЛАРАЦИЯ СООТВЕТСВИЯ

Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany Заявляем, что продукция, Марки Аккумуляторная отвертка Моделей WX252 WX252.1 (250-269- обозначение техники, относящейся к беспроводным электрическим отверткам) Функция Закручивание и ослабление винтов, гаек Соответствует положениям Директив, 2006/42/EC, 2011/65/EU&(EU)2015/863, 2014/30/EU И стандартам EN 62841-1, EN 62841-2-2, EN IEC 55014-1, EN IEC 55014-2, EN IEC

Лицо, составившее технический файл, Имя Marcel Filz Адрес Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany 2018/10/10 Allen Ding Заместитель главного инженера, Тестирование и сертификация Positec Technology (China) Co., Ltd 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. ChinaСТРАНА ТЕЛЕФОН ТЕХПОДДЕРЖКИ Россия 7 (495) 136-83-96 Импортер: ООО «КВТ Эксперт» Адрес: Россия, Москва, 119607, проспект Мичуринский, дом 31, корпус 7, помещение 40/2 Телефон: +7 (495) 107-02-72 Электронная почта kvt@kvtservice.su Страна производства: КНР Изготовитель: Позитек Технолоджи (КНР) Ко., Лтд. Адрес: Номер 18, Донванг Роуд, Сучжоу Индастриал Парк, Цзянсу, КНР Срок службы изделия: 6 лет Срок гарантии: 2 года Дата производства изделия: указана на изделии Уполномоченное лицо для принятия претензий: ООО «ПОЗИТЕК- ЕВРАЗИЯ» Адрес: Российская Федерация, 117342, г. Москва, ул. Бутлерова, д. 17, этаж 3 ком 67 Телефон сервисной службы ООО «ПОЗИТЕК- ЕВРАЗИЯ»: +7 (495) 136-83-96 Электронная почта service.ru@positecgroup.comСТРАНА ТЕЛЕФОН ТЕХПОДДЕРЖКИ Россия 7 (495) 136-83-96www.worx.com Copyright © 2023, Positec. All Rights Reserved. AR01159407
