NAVODILA ZA UPORABO WX252.2 WORX

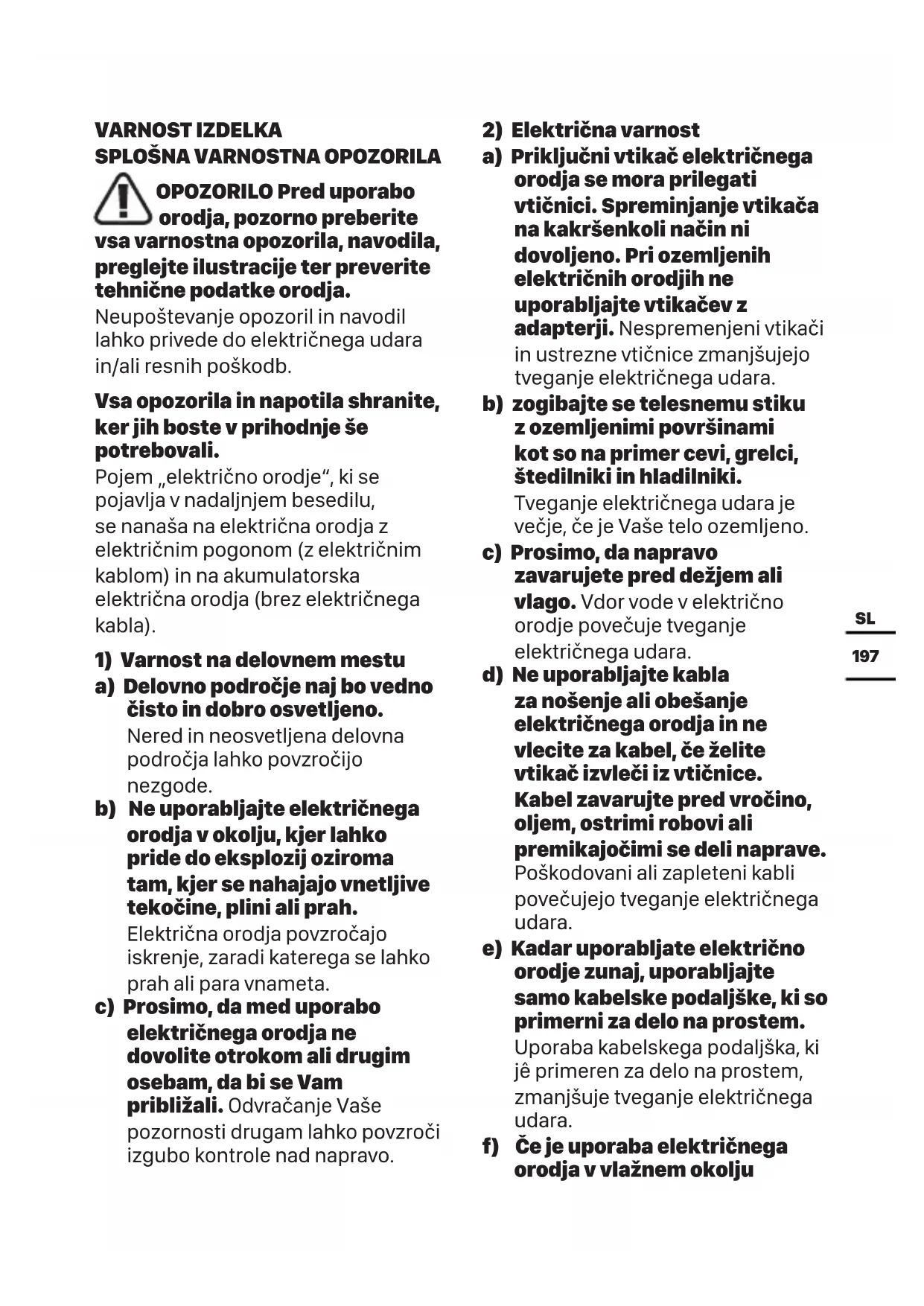

OPOZORILO Pred uporabo orodja, pozorno preberite vsa varnostna opozorila, navodila, pregleje ilustracije ter preverite tehnicne podatke orodja.

Neuostoceanje opozoril in navodil lahko privede do elektricnega udara in/ali resnih poškodb.

Vsa opozorila in napotila shranite, ker jih boste v prihodnje še potrebovali.

Pojem „elektricno orodje“, ki se pojavlja v nadalnjem besedilu, se nanaša na elektricna orodja z elektricnim pogonom (z elektricnim kablom) in na akumulatorska elektricna orodja (brez elektricnega kabla).

1) Varnost na delovnem mestu
a) Delovno področje naj bo vedno Čist o在接受.

Nered in neosvetljena delovna področja lahko povzročijo nezgode.

b) Ne uporabljajte elektricnega orodja v okolju, kjer lahko pride do eksplozij oziroma tam, kjer se nahajajo vnetljive tekocrine, plini ali prah.
Elektricna orodja povzroćajo iskrenje, zaradi katerega se lahko prah ali para vnameta.
c) Prosimo, da med uporabo elektricnega orodja ne dovolite otrokom ali drugim osebam, da bi se Vam priblizali. Odvračanje Vaše pozornosti drugam lahko povzroci izgubo kontrole nad napravo.

2) Elektricna varnost
a) Prikljuci vtikač elektricnega orodja se mora prilegati vtihnici. Spreminjanje vtikača na kakršenkoli način ni dovoljeno. Pri ozemljenih elektrichnih orodjih ne uporablajte vtikačev zadapterji. Nespremenjeni vtikači in ustrezne vtichnice zmanjsujejo tveganje elektricnega udara.
b) zogibajte se telesnemu stiku z ozemljenimi povrsinami kot so na primer cevi, grelci, stedilniki in hladilniki.

Tveganje elektricnega udara je vecje, ce je Vase telo ozemljeno.

c) Prosimo, da napravo zavarujete pred dežjem ali vlago. Vdor vode v elektricno orodje povecuje tveganje elektricnega udara.
d) Ne uporabljaje kabla za noosenje ali obesanje elektricnega orodja in ne vlecite za kabel, ce zeelite vtikač izvleči iz vticnice. Kabel zavarujte pred vroćino, oljem, ostrimi robovi ali premikajocimi se deli naprave. Poškodovani ali zapleteni kabli povečujejo tveganje elektricnega udara.
e) Kadar uporabljate elektricno orodje zunaj, uporabljaje samo kabelske podaljske, ki so primerni za delo na prostem. Uporaba kabelskega podaljska, ki je primeren za delo na prostem, zmanjsuje tveganje elektricnega udara.
f) Če je uporaba elektricnega orodja v vlžnem okolju

neizogibna, uporabljatestikalo za zašcitopredkvarnim tokom. Uporaba zašcitnegastikala zmanjsuju tveganje elektricnegadura.

3) Osebnavost
a) Bodite pozorni, pazite kaj delate ter se dela z elektricnim orodjem lotite z razumom. Ne uporabljaje elektricnega orodja, ce ste utrujeni oziroma ce ste pod vplivom mamil, alkohola ali zdravil. Trenutek nepazljivosti med uporabo elektricnega orodja je lahko vzrok za resne telesne poskodbe.
b) Uporabljaje osebno zašcitno opremo in vedno nosite zašcitna očala. Nošenje osebne zašcitne opreme, na primer maske proti prahu, nedrsečih zašcitnih Čevljev, varnostne Čelade ali zašcitnih glušnikov, kar je odvisno od vrste in načina uporabe elektricnega orodja, zmanjsuje tveganje telesnih poškodb.
c) Zogibajte se nenamernemu zagonu. Pred priključitvijo elektricnega orodja na elektricno omrežje in/ali na akumulator in pred dviganjem ali nošenjem se prepričajte, Če je elektricno orodje izklopljeno. Prenašanje napraves prstom na stikalu ali priključitev vklopljenega elektricnega orodja na elektricno omrežje je lahkovzrok za nezugodo.
d) Pred vklapljanjem elektrichega orodja odstranite nastavitvena orodja ali

izvijač. Orodje ali ključ, ki se nahaja v vrtečem se delu naprave, lahko povzroci telesne poškodbe.

e) Izogibajte se nenormalni telesni drži. Poskrbite za trdno stojisće in za stalno ravnotežje. Tako boste v nepričakovanih situacijah elektricno orodje lahko bolje nadzorovali.
f) Nosite primerna oblačila. Ne nosite ohlapnih oblačil in nakita. Poskrbite, da se med delovanjem elektrichega orodja vaši lasje, oblačila in rokavice, neBODY ujeli med premikajće se dele.

Premikajovi se deli orodja lahko zagrabijo ohlapno oblačilo, dolge lase ali nakit.

g) Ce ima elektricno orodje predvideno namestitev enot za odsesavanje prahu ali zbiranje delcev, poskrbite, da bodo te tudi pravilno namescene in uporabljene. Ce uporabljate enoto za zbiranje delcev, obstaja manjsa nevarnost nesre c zaradi prahu.
h) Upostevajte, da boste s pogosto uporabo orodja, z njim postali zelo domaçi, zaradi Česar bi lahko ravnali ravnodušno, ter spregladali varnostna pravila za uporabo orodja. Nepremišljeno ravnanje lahko Že v trenutku nepazljivosti, povzroči resne poškodbe.
4) Skrbna uporaba in ravnanje z elektricnimi orodji
a) Ne preobrenjute naprave. Pri delu uporablajte

elektricna orodja, ki so za to delo namenjena. Z ustreznim elektrichnim orodjem boste v navenedenem zmogljivostnem področju delali bolje in varneje.

b) Ne uporabljaje elektricnega orodja sPokvarjenim stikalom. Elektricno orodje, ki se ne da več vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti.
c) Pred vsakrsnimi prilagoditvami, nastavitvami, menjavanjem priključkov ali shranjevanjem, morate elektricno orodje izklopiti iz napajanja ali iz njega odstraniti akumulator. Ta previdnostni ukrep preprećuje nenameren zagon elektricnega orodja.
d) Elektricna orodja, ki jih ne uporabljate, shranjujte izven dosega otrok. Osebam, ki naprave ne poznajo ali niso prebrale teh navodil za uporabo, naprave ne dovolite uporabljati. Elektricna orodja so nevarna, ce jih uporabljajo neizkušene osebe.
e) Elektricna orodja in
pripomočke redno vzdřuje.
Nadzirajte brezhibno
delovanje premićnih delov
orodja, ki se ne smejo zatikati.
Če so ti deli zlomljeni ali
poskodovani do te mere, da
ovirajo delovanje elektricnega
orodja, jih je potrebno pred
uporabo orodja popraviti.
Slabo vzdřevana elektrica
orodja so vzrok za mnoge
nezgode.

f) Rezalna orodja vzdrujte takodabo vedno ostra in cista. Skrbno negovana rezalna orodj azostrimi robovi se manj zatikajo in so lazej vodljiva.
g) Elektricna orodja, pribor, vsadna orodja in podobno uporabljaje ustreznotem navodilom. Pri tem upoštevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporaba elektrichnih orodij v namene, ki so drugačni od predpisanih, lahko privede do nevarnih situacij.
h) Poskrbite, daBODY ročaji in ostale prijemalne povrsine, vedno suhi, Čisti in brez ostankov olj ali masti. Če pride do nepredvidenih situacij, vam spolzki ročaji in prijemalne povrsine ne zagotavljajo varnega rokovanja in nadzora nad orodjem.
5) Skrbno ravnanje in uporaba akumulatorskih orodij
a) Akumulatorske baterije polnite samo v polnilnikih, ki jih priporoča proizvajalec. Polnilnik, ki je namenjen določeni vrsti akumulatorskih baterij, se lahko vname, Če ga boste uporabljali skupaj z drugacnimi akumulatorskimi baterijami.
b) Velektricnih orodjih uporabljaje le akumulatorske Mbaterije, ki so zanje predvidene. Uporaba drugih akumulatorskih baterij lahko povzroci telesne poškodbe ali požar.
c) Akumulatorska baterija,

katere ne uporabljate,nesme priti v stik spisarniškimi sponkami,kovanci,zeblji,vijaki in drugimi manjsimi kovinskimi predmeti,ki bi lahko povzroci premostitev kontaktov.Kratek stik med akumulatorskimi kontakti lahko ima za posledico opekline ali požar.

d) V primeru napačne uporabe lahko iz akumulatorske baterije izteče tekovičina. Izogibajte se kontaktu z njo. Pri nakljucnem kontaktu s kožo spirajte z vodo. Če pride tekovičina v oko, dodatno poščite tudi zdravniško pomoč. Iztekajoca akumulatorska tekovičina lahko povzroci draženje kože ali opekline.
e) Ne uporabljaje poskodovanih ali prisilagojenih akumulatorskih baterij oz. orodij. Poškodovane ali prisilagojene akumulatorske baterije ali prisilagojene akumulatorske baterije se lahko nepredvidljivo obnašajo, kar lahko povzroci požar, eksplozijo ali tveganje za poskodbe.
f) Akumulatorske baterije ali orodja ne izpostavlajte ognju previsoki temperaturi. Izpostavljenost ognju ali previsoki temperaturi. Izpostavljenost ognju ali vročini nad 130oC lahko povzroči eksplozijo.
g) Upostevajte navodila za polnjenje in ne polnite akumulatorske baterije ali orodja pri temperaturi, kije izven območja, navenedenega

v navodilih. Ce orodje polnite na nepravilen način ali pri temperaturah, ki so izven dolocenega območja, lahko pride do poškodb akumulatorske baterije, kar poveča tveganje za požar.

6) Servisiranje
a) Vase elektricno orodje naj popravlja le kvalificirano strokovno osebje, ki uporablja originalne nadomestne dele. Tako bo zagotovljena predpisana varna uporaba orodja.
b) Nikoli ne servisirajte poškodovanih akumulatorjev.

Poskodovane akumulatorje lahko servisira le proizvajalec ali pooblašeni serviser.

VARNOSTNO OPOZORILO GLEDE VIJAÇNIKA IN UDARNEGA KLADIVA

1. Elektricno orodje med delom, kjer se z orodjem lahko dotaknete skrite elektricne napeljave, vedno drzite za izolirana rocaja. Ce z orodjem pridete v stik elektricnim kablom pod "napetostjo", to povzroci, da postanejo "elektrici" tudi kovinski deli celotnega orodja, zaradi cesar lahko pride do elektricnega udara.

VARNOSTNA OPOZORILA ZA AKUMULATORSKE CELICE V ORODJU

b) Med priklopoma akumulatorja nikakor ne vzpostavlajte kratkega stika. Elektricnih orodij nikakor ne shranjujte v prosto škatli ali predalu, kjer lahko pride do kratkega stika med akumulatorskimi priklopi in ostalimi prevodnimi predmeti. Kadar elektricnega orodja ne uporabljate, ga hranite proč od drugih kovinskih predmetov, kot so sponke za papir, kovanci, ključi, Žeblji, vijaki ali drugi drobni kovinski predmeti, ki bi lahko omogovićili povezavo med kontakti.
c) Akumulatorja ne izpostavljajte vročini ali ognju. Če je možno, akumulatorja ne izpostavljajte neposredni sončni svetlobi.
d) Akumulatorja nikoli ne izpostavljaje mehanskim poškodbam.
e) Ce opazite, da akumulator pušča, pazite, da tekocina ne bo prišla v stik z očmi. Če akumulatorska tekocina vseeno pride v stik z očmi, izperite prizadeto območje z obilo vode in poščite zdravniško pomocr.
f) Elektricno orodje shranjujte načistem in suhem mestu.
g) Če se priklopa akumulatorja zamažeta, ga takoj očistite s Čisto in suho krpo.
h) Elektricno orodje morate pred uporabo napoliniti. Pri polnjenju akumulatorja vedno upoštevajte predpisana navodila in postopke.
i) Če elektricnega orodja ne polnite, ga odstranite iz polnilnika.
j) Podaljsem odobju

skladišćenja, boste za dosego
maksimalne zmogljivosti
elektricnega orodja verjetno
morali slednjega nekajkrat
napolniti in izprazniti.

k) Za polnjenje uporabljaje le polnilnike, ki jih je predpisal Worx. Nikoli ne uporabljaje polnilnikov, ki niso posebej namenjeni za polnjenje vašega akumulatorja.
I) Akumulatorje shranjujte izven dosega otrok.
m) Za podrobnosti, si oglejte gradivo, ki je bilo prilozeno akumulatorju.
n) Akumulatorje odlagajte skladnos predpisi.
o) V napravine uporabljaje celic razlicnih proizvajalcev,zmogljivosti, velikosti ali tipa.
p) Ne uporabljaje baterij, kiniso namenjene tej napravi.
q) Bateriu uchovájte d'alej od mikrovlných rúr a zariadení pod vysokým tlakom.

SIMBOLI

	Ne glejte negosredno v vpenjalo orodja.
	Zaradi zmanjševanja nevarnosti poškodb, se temeljito seznanite z navodili za uporabo
	Opozorilo
	Uporablajte zaščito za oči.
	Uporablajte zaščito za ušesa
	Nosite zaščitno masko za prah
	Prepovedano sežiganje
	Če se baterije nepravilno odlaga, lahko vstopijo v vodni cikel, kar pa je lahko nevarno za ekosistem. Odpadnih baterij ne odlagajte v nesortirane komulane oepadke.
	Nosite zaščitne rokavice
	Ne uporablajte dvostranskih nastavkov
	PIN 1 je positiven, PIN 5 pa negativen.
Li-lon	Baterije Li-lon Ta izdelek je označen s simbolom, ki se nanaša na 'ločeno zbiranje' za vse baterijske napajalnike in baterijski napajalnik. Nato bodo reciklirane ali razstavljene, da se zmanjša škodljiv vpliv na okolje. Baterijski napajalniki vsebujejo nevarne snovi in so zato lahko nevarni za okolje in za zdravje ljudi.
	Odpadnih elektrichnih naprav ne smete zavreči skupaj z ostalimi gospodinjskimi odpadki. Dostavite jih na mesto za ločeno zbiranje oepadkov. Glede podrobnosti, se posvetujte z lokalno službo za ravnanje z odpadki.

SESTAVNI DELI

1.ČELJUST
2. ZGORNJI STRANSKI POKROV
3. STIKALO ZA NAPREJ/NAZAJ
4. INDIKATOR POLNJENJA
5.LEZIŠCE ZAPOLNJENJE AKUMULATORJA
6. STIKALO ZA VKLOP/IZKLOP
7. LED LUCKA
8. NASTAVEK ZA VIJACENJE

• Pri standardni dobavi niso vključeni vsi prikazani dodatki.

TEHNICNI PODATKI

^X = 1 - 999 A-Z, M1-M9 soismo za razlicne kupce, med temi modeli ni nobenih varnostnih spreememb.
*Napetost je bila izmerjena brez obretenitve. Začetna napetost akumulatorja doseže maksimum 4 V. Običajna napetost je 3,6 V.

Priporoćamo, da pribor kupite v trgovini, kjer se orodje prodaja. Za več podrobnosti glejte paket dodatne opreme. Osebjte trgovine vam lahko pomaga in svetuje.

PODATKI O HRUPU

Vrednotena raven zvočnega tlaka L	pA: 55dB(A)
Vrednotena raven zvočne moči L	wA: 66dB(A)
KpA & KwA	3.0dB(A)

Uporablajte zašcito za ušesa.

PODATKI O VIBRACIJAH

Skupne vrednosti oscilacij (vektorski seštevek treh smeri), skladno z EN 62841:

Vrednost emisije vibracij a_HID = 1.113m / s^2

Nezanesljivost meritve K = 1.5m / s^2

Deklarirana skupna raven vibracij ter deklarirana vrednost emisij hrupa, sta bili izmerjeni skladno s standardno testno metod in sluzita primerjavi orodij med seboj.

Deklarirano skupno raven vibracij ter deklarirano vrednost emisij hrupa, lahko uporabljate tudi kot osnovo za ocenjevanje izpostavljenosti.

OPOZORILO: Dejanski vrednosti emisij vibracij ter hrupa med uporabo orodja, se lahko razlikujeta od navedenih, kajti nanju vpliva tudi način

uporabe orodja ter vrsta obdelovanca, predvsem pa naslednje okolišcine: Način uporabe orodja in materiali, ki jih lahko obdelujete.

Ali je orodje v dobrem stanju in ustrezno vzdřevano.

Ali uporabljate ustrezni dodatek in njegova brezhibnost.

Čvrstost oprijema ročajev in morebitna uporaba dodatkov za zmanjševanje vibracij.

Uporaba orodja za predviden namen, skladen s temi navodili.

Če orodja ne uporabljate pravilno, lahko povzroči vibracijski sindrom zapestja in rok.

OPOZORILO: Ce ze limo resnico natancno oceniti raven izpostavljenosti

v dejanskih okolisčinah, moramo upoštevati tudi vse faze delovnega

procesa, tudi število vklopop in izklopop strojčka ter Čas, ko deluje v prostem teku in neobremenjeno. To lahko znatno zmanjsa raven izpostavljenosti tekom celotnegā delovnegā procesa.

Pomoc pri zmanjševanju tveganja pri izpostavljenosti vibracijam in hrupu. VEDNO uporablajte le ostre pripomočke.

Orodje vzdrujte skladno s temi navodili in poskrbite, da bo dobro namazano

(kjer je potrebno).

Če boste orodje uporabljali redno, potem investirajte v dodatke za zmanjševanje vibracij in hrupa.

Delo si organizirajte takto, da boste opravila z visoko ravnjo vibracij izvajali v več fazah, tekom nekaj dni.

NAVODILA ZA UPORABO

OPOMBA: Preden začnete uporabljati strojček, si pozorno preberite navodila.

NAMENUPORABE

Strojcek je namenjen za vijačenje vijakov ter vrtanje v les, kovino ali plastiko.

OPRAVILO SLIKA
PRED ZAČETKOM UPORABE
Polnjenje akumulatorja OPOMBA: 1. Maksimalna učinkovitost akumulatorja Pred prvo uporabo morate akumulator polniti 5 ur, da popolnama izkoristite kapaciteto akumulatorja. 2. Ko je akumulator popolnama napoljen, lučka začne svetiti zeleno.	Glejte sliko A
SESTAVLJANJE INNASTAVITVE
Izbiranje pravilnega nastavka	Glejte sliko B
Vstavljanje in odstranjevanje nastavkov	Glejte sliko C
Štikalo za naprej/nazaj/zakleni OPOZORILO: Nikoli ne spreminjaje smeri vrtenja, če se čeljust še ni zaustavila!	Glejte sliko D1,D2,D3
Nastavitev razširjenega položaja gredi	Glejte sliki E, F
NAČIN UPORABE
Uporaba stikala za vklop/izklop OPOZORILO: Stojčka ne uporabljaje dlje šcas pri nizkem številu vrtljajev, saj se bo začel pregrevati.	Glejte sliko G
LED indicator	Glejte sliko G

VZDRŽEVANJE

Vasega strojcka ne rabite dodatno mazati.

Strojček tudi nima nobenih delov, ki bi jih morali servisirati. Za Čišćenje strojčka nikoli ne uporabljajte vode ali kemičnih sredstev. Obrišite ga le s suho krpo.

Stojček vedno shranujte na suhem mestu. Poskrbite, da bodo prezračevalne odprtine Čiste. Vsi elementi krmiljenja morajo biti Čisti, brez prahu. Med uporabo strojčka boste skozi prezračevalne reže lahko opazili iskrenje. To je obicajno in ne bo poskODOvalo strojčka.

VAROVANJE OKOLJA

Odpadnih elektricnih naprav ne smete zavreci skupaj z ostalimi gospodinskimi opadki. Dostavite jih na mesto za loćeno zbiranje opadkov. Glede podrobnosti, se posvetujte z lokalno sluzbo za ravnanje adki.

ZA AKUMULATORSKA ORODJA

Razpon temperature okolice za uporabo in shranjevanje orodja in baterije je 0 ^ C - 45^

Priporoceni razpon temperature okolice za polnilni systemd med poljenjem je 0 ^ C - 40^

ODPRAVLJANJE NAPAK

problem Morebitni vzrok Rešitev
Akumulator se ne polni	1. Polnilnik ni priklopljen v delujočo vtičnico. 2. Temperatura okolice je previsoka ali prenizka	1. Priklopite polnilnik v delujočo vtičnico. Napetost vtičnice lahko preverite tak, da vanjo priklopite svetilko. 2. Prestavite polnilnik na mesto z ustrezno temperaturo.
Stikala ni možno pritisniti	Stikalo za naprej/nazaj je v srednjem položaju	Preverite, če je stikalo v položaju naprej ali nazaj, glede na delo, ki ga opravljate.
XTD vijačnik se med vijačenjem zaustavi	Akumulator XTD je izprazenjen	Pred uporabo se prepričajte, če je vijačnik XTD popolnama napoljen.

IZJAVA O SKLADNOSTI

Mi,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

Skladen z naslednjimi direktivami,

2006/42/EC, 2014/30/EU,

2011/65/EU&(EU)2015/863

In izpolnjuje naslednje standarde:

EN 62841-1, EN 62841-2-2, EN IEC 55014-1, EN IEC 55014-2, EN IEC 63000

Oseba, ki je pooblascena za skladnost tehnicne dokumentacije,

Ime Marcel Filz

Naslov Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

SL

207

2021/04/26

Allen Ding

Namestnik načelnika inženir,

Testiranje in certificiranje

Positec Technology (China) Co., Ltd
