BRUKSANVISNING WX252.2 WORX

Gem alle advarsler og instruktioner til senere drug.

og stoppes, er farlig og skal repareres.

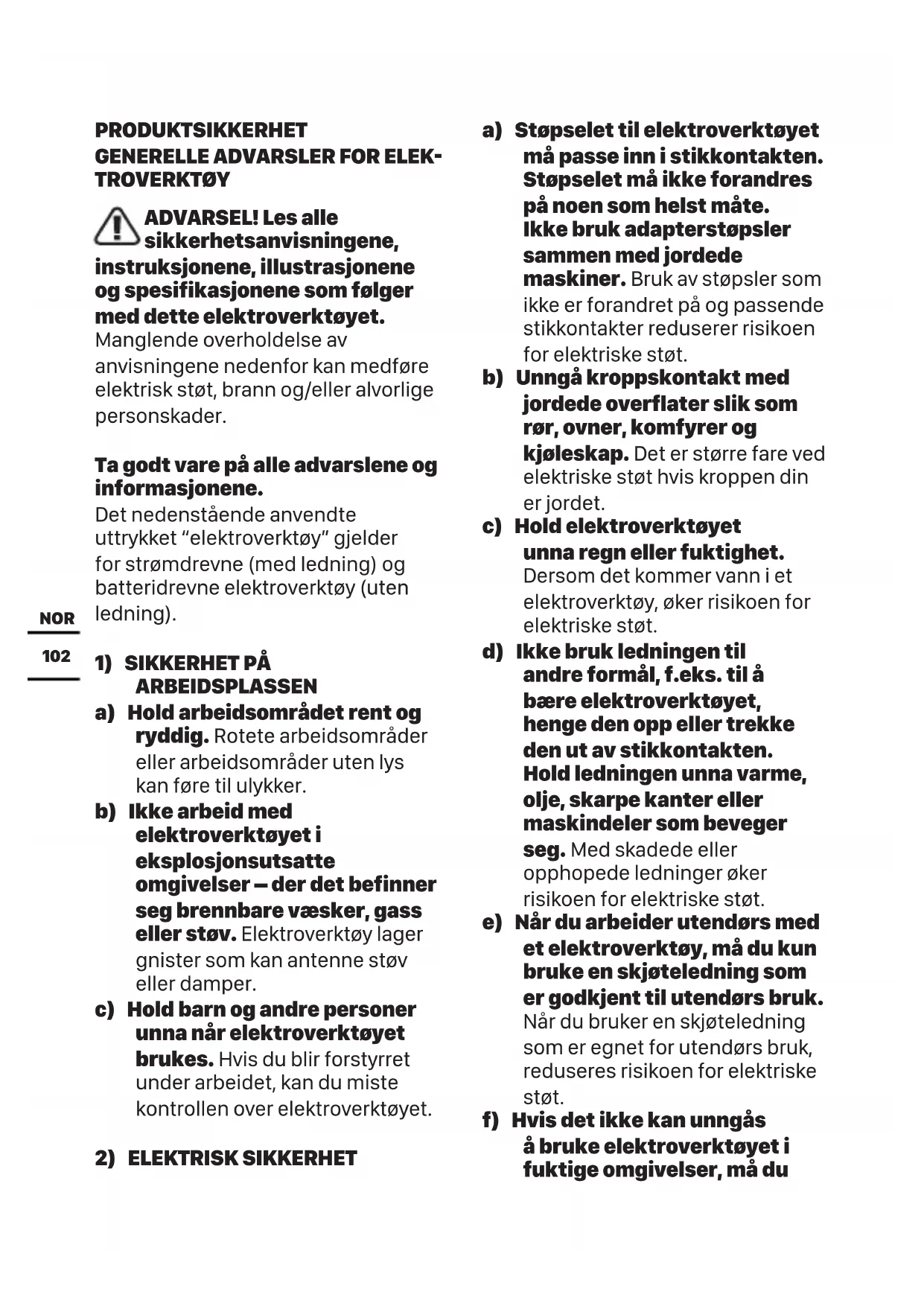

ADVARSEL! Les alle sikkerhetsanvisingene, instruksjonene, illustrasjonene og spesifikasjonene som følgerm med dette elektroverktøyet.

Manglende overholdelse av anvisingene nedenfor kan medfore elektrisk stot, brann og/eller alvorlige personskader.

Ta godt vare på alle advarslene og informasjonene.

Det nedenstående anvendte uttrykket "elektroverktøy" gjelder for strømdrevne (med ledning) og batteridrevne elektroverktøy (uten ledning).

a) Hold arbeidsområdet rent og ryddig. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker.
b) Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser - der det befinner seg brennbare væsker, gass ell er stov. Elektroverktøy lager gnister som kan ante nne stov ell er damper.
c) Hold barn og andre personer unna när elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

a) Stöpselet til elektroverktøyet på passerinn i stikkontakten. Stöpselet på ikke forandres på noen som helst på. IkkeBrukadapterstopsler sama med jordeedemaskiner.Bruk av stopsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt.
b) Unngå kroppskontakt med jordede overflater sik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet.
c) Hold elektroverktøyet unna regn eller fuktighet. Dersom detkommen vann i et elektroverktøy, øker risikoen for elektriske støt.
d) Ikke bruk ledningen til andre formål, f.eks. til Å bære elektroverktøyet, henge den opp eller trekken den ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller maskindeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt.
e) När du arbeider utendørs med et elektroverktøy, mä du kun bruke en skjøteledning som er godkjent til utendørs bruk. När du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt.
f) Hvis det/DD ke kan unngas a bruke elektroverktoyet i fuktige omgivelser, ma du

bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.

3) PERSONSIKKERHET
a) Vær oppmerksom, pass på hva du gjør, gå fornuftig fremningar du arbeider med et elektroverktøy. Ikke bruk elektroverktøyetningar du er trett eller er påvirket av narkotika, alkohol eller medikamente. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan fore til alvorlige skader.
b) Bruk personlig verneutstyr og husk alltid Å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, skilaste arbeidssko, hjelm eller hørselvern- avhengig av type ogBruk av elektroverktøyet reduserer risikoen for skader.
c) Unngå Å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slätt av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren när du bærerelektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette fore til uhell.
d) Fjern innstillingsverktoy eller skrunokler for du slar pa elektroverktoyet. Et verktoy eller en nokkel som befinner seg i en roterende maskindel, kan fore til skader.
e) Ikke overvurder deg selv.

Sørg forå stå stødig og i balanse. Dermen'd kan du kontrollere elektroverktøyet bedre i uventede situasjoner.

f) Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold här og klær unna deler som beveger seg. Løstsittende tøy, smykker aller langt hare kankommen inn i deler som beveger seg.
g) Hvis det kan monteres stovavsug- og oppsmlingsinnretninger, ma du forvisse deg om at disse er tilkoblet og brukes på korrekt mæte. Bruk av et stovavsug reduserer farer på grunn av stv.
h) Selv när du er blittvantil verktøyet, ma duikke bli slov og ignorereresikkerhetsreglene forverktoyet. En uforsiktighandling kan forarsake alvorligpersonskade i Iopet av etbrødels sekund.
4) AKTSOM HändTERING OG BRUK AVELEKTROVERKTØY
a) Ikke overbelast elektroverktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.
b) IkkeBrukelektroverktoy meddefektp-/avbryter.Et elektroverktoy som nikle lenger kan slas av eller p, er farlig og ma repareres.
c) Trekk stopselet ut av

stikkontakten og/eller fjern batteriet (hvis demonterbart) før du utfører innstillinger på elektroverktøyet, skifter tilbehorsdeler eller legger elektroverktøyet bort. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet.

d) Elektroverktøy som ikke er iBruk ma oppbevaresutilgengelig for barn. Ikke la elektroverktyetBrukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisingene. Elektroverktøy er farlige nár debrukes av uerfarne.personer.
e) Vær nøye med vedlikeholdet av elektroverktøyet og tilbehørt. Kontroller om bevegelige maskindeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slick at dette innvirker på elektroverktøyets funksjon. La skadede deler repareres for elektroverktøyet brakes. Dårlig vedlikeholdte elektroverktøy er ørsaken til mange uhell.
f) Hold skjæereverktøyene skarpe og rene. Godt stelte skjæereverktøy med skarpe skjær setter seg ikke sa ofte fast og er lettere Å före.
g) Brukelektroverktoy,tilbehør, verktoy osv.i henhold til disse anvisningene.Tahensyn til arbeidsforholdene og arbeidet som skal utfores. Bruk av elektroverktoy til andre formal enn det som er angitt kan

fore til farlige situasjoner.

h) Hold handtak og gripeflater tøre, rene og uten olje eller fett. Glatte handtak og gripeflater hindrer sikker handtering og styring av verktøyet i uventede situasjoner.
5) AKTSOM HändTERING OG BRUK AV BATTERIDREVNE VERKTØY
a) Lad batteriet kun opp i ladeapparaker som er anbefalt av produsenten. Det oppstär brannfare hvis et ladeapparat som er egnet til en bestemt type batterier, brukes med andre batterier.
b) Bruk derfor kun riktig type batterier for elektroverktoyene. Bruk av andre batterier kan medfore skader og brannfare.
c) Hold batteriet som jeg er i bruk unna binders, mynter, nokler, spikre, skruer eller andre mindre metallgjenstander, som kan lage en forbindelse mellom kontaktene. En kortslutting mellom batterikontaktene kan føre til forbrenninger eller brann.
d) Ved gal bruk kan det lekke vaeske ut av batteriet. Unngå kontakt med donne væsken. Ved tilfeldig kontakt på det skylles med vann. Hvis det kommer væske i øynene, på du i tillegg oppsoke en lege. Batterivæske som renner ut kan före til irritasjoner på huden eller forbrenninger.
e) Ikke bruk batteriet eller verktøyet hvis det er skadet

eller modifisert. Odelagte ellermodifiserte batterier kan oppforeseg uforutsigbart, noe som kanfore til brann, eksplosjon ellerefare for personskade.

f) Ikke utsett batteriet ell er verktøyet for Åpenild ell er for høye temperaturer.

Eksponering for ild ellertemperaturer over 130^ kanforarsake eksplosjon.

g) Følg alle ladeinstrukser, og ikke lad batteriet eller verktøyet utenfortemperaturområdet som er spesifisert ibruksanvisningen. Feil

lading eller lading ved temperaturområdet, kan skade batteriet og øke brannfaren.

6) Service
a) Maskinen din skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reserverdeler. Slik opprettholdes elektroverktøyets sikkerhet.
b) Ikke utfør service på ødelagte batterier. Service på batterier skal alltid utføres av produsenten eller godkjente forhandlere.

SIKKERHETSADVARSEL - SKRUTREKKER

1. Hold det motordrevne verktøyet i isolerte overflater'nar det er fare for at festeskruen kan komme i kontakt med skjulte ledninger. Kontakt med en

"levende" ledninger vil utsette metalldeler til verktoyet og operatoren for stot.

SIKKERHETSADVVARSLER FOR BATTERICELLER I VERKTØYET

a) Ikke demonter, Åpne eller riv opp celle.
b) Ladeterminalen ma ikke kortsluttes. Ikke lagre det elektriske verktøyet tilfeldig i en eske eller skuffe hvor ladeterminalene kan kortslutte hverandre uller blir kortsluttet av ledende materialer. Når det elektriske verktøyet ikke er bruk, skal den holdes adskilt fra andre metallgjenstander som binders, mynter, nøkler, spiker, skruer uller andre små metallobjekter.
c) Ikke utsett det elektriske verktøyet for varme eller ild. Unngå oppbevaring i direkte sollys.
d) Ikke utsett det elektriske verktøyet for mekanisk støt.
e) Hvis du opplever cellelekkasje, seks la væsken komme i kontakt med huden eller øynene. Dersom kontakt har oppstatt, vask området med rikelige(OPM) mengder vann og oppsk medisinsk hjelp.
f) Hold det elektriske verktøyet rent og tørt.
g) Tørk ladeterminalene med en ren tørr klut hvis de blir skitne.
h) Elektriske verktøy mx lades for bruk. Bruk denne

instruksjonen og korrekt ladeprosedyre.

i) Ikke la det elektriske verktøyet stå til lading när det ikke er i bruk.
j) Etter lenghtre lagringsperioder kan det vaere nodvendig Å lade og utlade det elektriske verktøyet flere ganger for Å oppnå maksimal ytelse.
k) Bruk kun batterilader spesifisert av Worx.
I) Hold elektriske verktøy utenfor barnsrekkevidde.
m) Ta vare på den originale bruksanvisingen for fremtidigBruk.
n) Kvitt deg med produitet på forsvarlig måte.
o) Ikke bland batterier av forskjellig produitsjon, kapasitet, størrelse ellertype ienheten.
p) Ikke bruk batterier som ikke er designet for dette encheten.
q) Hold batteriet unna mikrobølger og høyt trykk.

SYMBOLER

	Ikke stirr rett inn i verktøyholderen..
	For ø redusere risikoen for personskade,@m brukeren lese instruksjonsveiledningen
	Advarel
	Bruk vernebriller
	Bruk hørselsvern
	Bruk støvmaske
	Ikke brenn
	Batterier kanende opp i vann his de ikke kastes på riktig mæte,som kan være farlig for økosystemet. Ikke kast brukte batterier som usortert husholdningsavfall.
	Bruk vernehansker
X	Ikke bruk dobbel endebits
Li-lon	Lithiumionbatteri Som er merket med symbolene knyttet til "separat samling" av alle batteripakker og batteripakker. Det blir deretter resirkulert eller fjernet for Å redusere miljøbelastningen. Batteripakken kan+vare skadelig for miljøet og mensengers helse fordi det ineholder skadelige stoffer
	Avfall etter elektriskeprodukter@må ikke leggesammen med husholdningsavfall. Vennligst resirkuler avfallet der dette finnes. Undersøk hos de lokale myndighetene eller en detailjist for resirkuleringsråd.

APPARATELEMENTER

1. CHUCK

2. ØVRE GLIDEDEKSEL

3. ROTASJON I BEGGE RETNINGER

4. LADEINDIKATOR

5. LADEKONTAKT

6. PÅ/AV BRYTER

7. LED SIKTELYS

8. SKRUTREKKERHODE

• X = 1-999, A-Z, M1-M9 er kun for forskjellige kunder, det er ingensikkerhetsrelaterte endringer mellom disse modellene

**Spenning malt uten belastning. Batterispenningen er 4 V til Å begynne med. Nominell speening er 3,6 V.

Vi anbefaler at du kjøper tilbehør fra butikken der verktøyet selges. Setilbehørspakken for mer informasjon. Butikkpersonalet kan hjelpe og gi deg råd.

STØYINFORMASJON

Belastning lydtrykk L	pA: 55dB(A)
Belastning lydeffekt L	wA: 66dB(A)
KpA & KwA	3.0dB(A)
Bruk hørselsvern

VIBRASJONSINFORMASJON

Totale vibrasjonsverdier satt i henhold til EN 62841:

Vibrasjonutsendingsverdi a_h = 1.113m / s^2

Usikkerhet K = 1.5m/s²

Den oppgitte totale vibrasjonsverdien og den oppgitte stoyutslippsverdien er malt i henhold til en standard testmetode og kan brukes forSAMmenligning av et verktoy med et annet.

Den oppgitte totale vibrasjonsverdien og den oppgitte stoyutslippsverdien kan och brukes i en innledende eksponeringsvurdering.

ADVARSEL: Vibrasjons- og støynivå under faktisk bruk av verktøyet kan avike fra oppgitt verdi, avhengig av hvordan verktøyet brukes og hvilken materiale det brukes på, se følgende eksempler og andre variasjoner for av verktøyet:

Hvordan verktøyet brukes og hvilke materialer som kappes eller bores.

Verktøyet er i god stand og godt vedlikeholdt.

Bruk av riktig tilbehør for verktøyet, og sorge for at det er skarpt og i god stand. Hvor stramt grepet på handtakene er, og om det brukes antivirusrasjonstilbehør. Og at verktøyet blir brukt til det formålet det er tilsiktet i henhold til designet og disse instruksjonene.

Dette verktøyet kan forårsakehand-arm vibrasjonssyndrom,hisdet化进程. ikke brukes riktig.

ADVARSEL: For a vare noyaktig, b or ogsa et overslag over

eksponeringsniva under faktiskeBruksforhold ogsa tas med i

betraktning i alle deler av driftssyklusen, sik som när verktøyet er skrudd av og när det gär på tomgang, men ikke faktisk gjør jobben. Dette kan redusere eksponderingsnivæt betraktelig over—hele arbeidsperioden.

Minimere eksponderingsrisiko for vibrasjon og støy.

Bruk ALLTID skarpe meisler, driller og blad.

Vedlikehold verktøyet i henhold tilppe instruksjonene og sorg for at det er godt smurt (der det er hensiktsmessig).

Invester i tilbehör for demping av vibrasjon og støy hvis verktøyet skal brukes regelmessig.

Planlegg arbeidstimeplanen din sik at du spreh bruk av hoyvibrasjonsverktøy utover flere dager.

BRUKSVEILEDNING

MERK: Les noye gjennom instruksjonsboka f or du bruker verktoyet.

FORMÄLSMESSIG BRUK

Elektroverktøyet er beregnet til innskruing og løsning av skruer pluss til boring i tre, metall og kunststoff.

HANDLING FIGURE
FØR BRUK
LADE BATTERI MERK: 1. Maksimer batteriytelse Før innledende bruk på batteriet lades i 5 timer for Å fullt utnytte batterikapasiteten. 2. Nær batteriet er helt ladet blir lyset grønt.	Se A
MONTERING OG JUSTERING
Velge en bit Se B
Sette inn og fjerne bitinnsatsen Se C
Forover/Bakover/Lås ADVARSEL: Prov aldri Å forandre rotasjonsretning mens chucken roterer. Vent til chucken har stoppet fullstendig!	Se D1,D2,D3
Juster posisjonen til det utvidede skaatet Se E,F
BRUKSINSTRUKSJONER
Bruke på-/av-bryteren ADVARSEL: Bruk av skrutrekker i lange perioder med lave hastigheter vil utvikle ekstra innvendig varme.	Se G
LED-lysindikator Se G

VEDLIKEHOLD

Det elektriske verktøyet trenger ikke ytterligere smøring eller vedlikehold. Det er ingen brukernyttige deler i det elektriske verktøyet. Bruk aldri vann eller kjemiske rensemidler forå rense verktøyet. Tørk av med en tørr klut. Du på alltid lagre verktøyet på en tørp plass. Hold alltid motorens ventilasjonskanaler rene. Hold alle betjeningskontrollene fri for støv. Hvis du ser gnister i ventilasjonskanalene, er dette normalt og vil ikke skade verktøyet.

FOR BATTERIVERKTOY

Omgivelsestemperatur for bruk og oppbevaring av verktøy og batteri er 0^-45^ .

Anbefalt omgivelsestemperatur for ladesystemet under lading er 0^ - 40^

MILJØVERNTILTAK

Avfall fra elektriskeprodukter mA ikke legges sammen med husholdningsavfall. Vennligst resirkuler avfallet der miljostasjon finnes. Undersk hos de lokale myndighetene eller en detaljist for

resirkuleringsråd.

FEILs0KING

Problem Mulige Årsaker Mulig Iøsning
Batteriet lader ikke	1. Lader ikke plugget i fungerende kontakt. 2. Omgivelsestem- peratur for varm uller for kald	1. Plugg lader i fungerende kontakt. Sjekk strøm ved ø plugge i en lampe. 2. Flytt lader til et passende sted hvor temperaturen er passende for laderen.
Bryter kan ikke trykkes	Forover-/bak- over-bryter i midtpo- sisjon	Sjekk at bryteren er i forover- uller bakover-rotering i henhold til prosjektet.
XTD driver stop- per under driving av skruer.	XTD driverbatteri tomt	Sørg for at drivenen er helt oppladet før den brukes.

SAMSVARSERKLAERING

Vi,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

Erklaerer at Produktet,

Beskrivelse Akku skrutrekker

Type WX252 WX252.X (2-betegner maskin, angir Akku skrutrekker)

Funksjon Stramme og løsne skruer, muttere

Samsvarer med fologende direktiver,

2006/42/EC, 2014/30/EU, 2011/65/EU&(EU)2015/863

Standardene samsvarer med

EN 62841-1, EN 62841-2-2, EN IEC 55014-1, EN IEC 55014-2, EN IEC 63000

Personen som er autorisert til Å utarbeide den tekniske filen,

Navn Marcel Filz

Visesjefsingeni, Testing og Sertifisering

Positec Technology (China) Co., Ltd
