GEBRUIKSAANWIJZING WX252.2 WORX

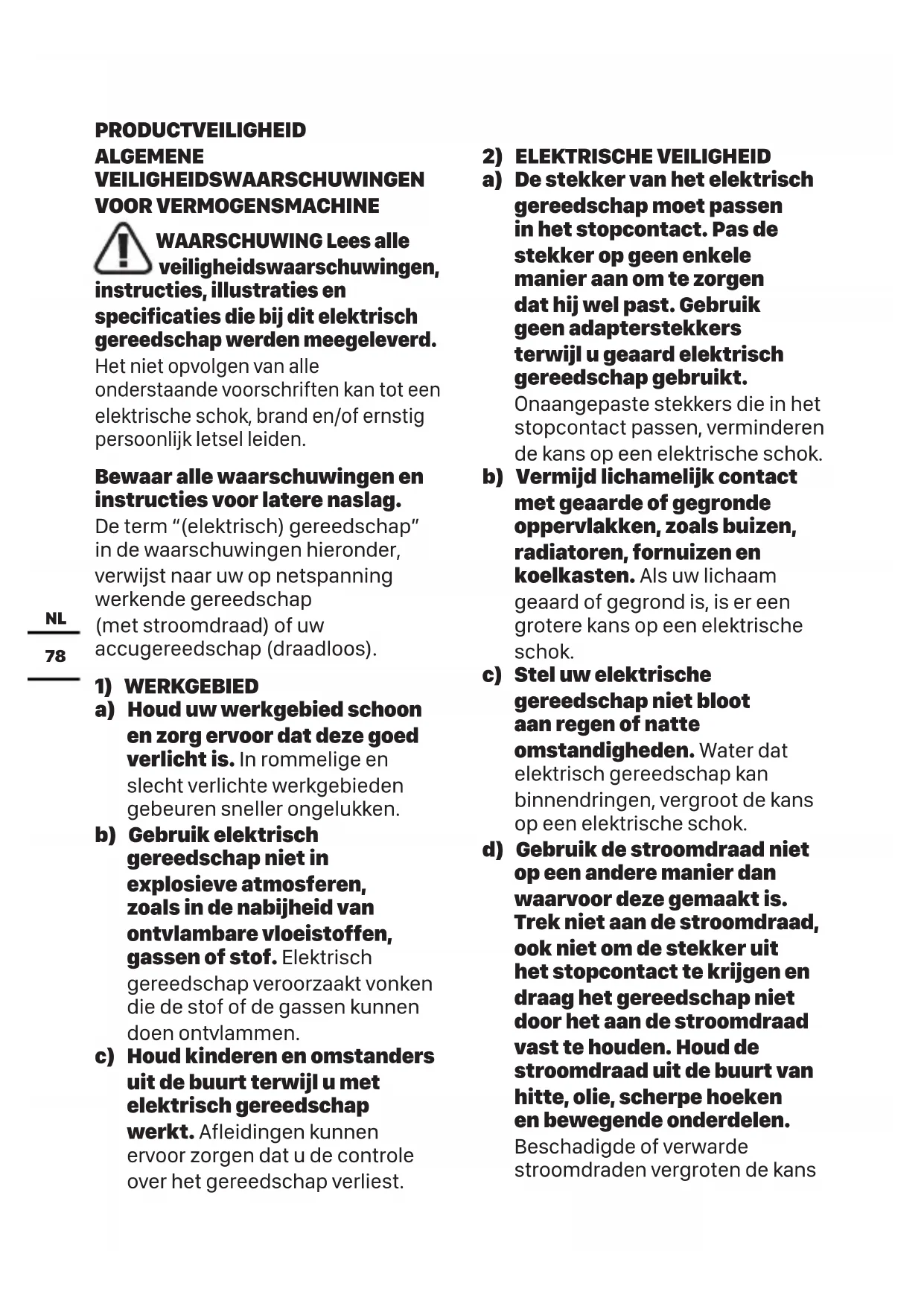

WAARSCHUWING Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrisch gereedschap werden meegeleverd.

Het Niet opvolgen van alle onderstaande voorschriften kan tot een elektrische schok, brand en/of ernstig persoonlijk letsel leiden.

Bewaar alle waarschuwingen en instructies voor latere naslag.

De term "(elektrisch) gereedschap" in de waarschuwingen hieronder, verwijst maar uw op netspanning werkende gereedschap (met stroomdraad) of uw accugereedschap (draadloos).

1) WERKGEBIED
a) Houd uw werkgebied schoon en zorg ervoor dat deze goed verlicht is. In rommelige en slecht verlichte werkgebieden gebeuren sneller ongelukken.
b) Gebruik elektrisch gereedschap nicht in explosieve atmosferen, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonden die de stof of de gassen können doen ontvlammen.
c) Houd kinderen en omstandersuit de buurt terwijl u metelektrisch gereedschapwerkt. Afleidingen kurenervoor zorgen dat u de controlover het gereedschap verliest.

2) ELEKTRISCHE VEILIGHEID
a) De stekker van het elektrisch gereedschap moet passen in het stopcontact. Pas de stekker op geen enkele manier aan om te zorgen dat hij wel past. Gebruik geen adapterstekkers terwijl u geaard elektrisch gereedschap gebruikt.

Onaangepaste stekkers die in het stopcontact passen, verminderende kans op een elektrische schok.

b) Vermijd lichamelijk contact met geaarde of gegonde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Als uw lichaam geaard of gegond is, is er een grotere kans op een elektrische schok.
c) Stel uw elektrische gereedschap nicht bloot aan regen of natte omstandigheden. Water dat elektrisch gereedschap kan binnendringen, vergroot de kans op een elektrische schok.
d) Gebruik de stroomdraad Niet op een andere manier dan waarvoor deze gemaakt is. Trek Niet aan de stroomdraad, ook Niet om de stekker uit het stopcontact te krijgen en draag het gereedschap Niet door het aan de stroomdraad vast te houden. Houd de stroomdraad uit de buurt van hitte, olie, scherpe hoeken en bewegende onderdelen.

Beschadigde of verwardestroomdraden vergroten de kans

op een elektrische schok.

e) Wanner u het elektrische gereedschap buitenshuis gebruikt, dient u te zorgen voor een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, verminder de kans op een elektrische schok.
f) Moet een krachtmachine in een vochtige locatie worden gebruikt, gebruik dan een aardlekschakelaar (ALS). Een ALS vermindert het gevaar op elektrische schokken.
3) PERSOONLIJKE VEILIGHEID
a) Blijf alert, kijk waar u mee bezig bent en gebruik uw gezonde verstand wanner u met elektrisch gereedschap werkt. Gebruik geen elektrisch gereedschap wanner u moe bent of onder de invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
b) Gebruik een veiligheidsuitrusting. Draag altijd oogbescherming. Een veiligheidsuitrusting, zoals een stofmasker, schoenen met antislipzolen, een veiligheidshelm, of oorbescherming die onder de juiste omstandigheden gebruikt worden, vermindert de kans op personlijk letsel.
c) Pas op dat het apparaat Niet

onbedoeld worden gestart. Zorg ervoor dat de schakelaaruit staat voordat u de voeding en/ of batterij aansluit, en als u de machine oppakt en draagt. Gereedschap dragen terwijl u uw vinger op de schakelaar houdt, of de stekker in het stopcontact steken terwijl het gereedschap ingeschakeld staat, is vragen om ongelukken.
d) Verwijder inbussleutels of moersleutels voordat u het gereedschap inschakelt.
Een sleutel die nog in of op een draaiend onderdeel van het elektrische gereedschap zit, kan leiden tot ernstig persoonlijk letsel.
e) Werk nicht boven uw macht. Zorg er.altijd voor dat u stevig staat en goed in balans bent. Hierdoor heft u betere controle over het gereedschap in onverwachtete situatuies.
f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uw waar en kleding uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of langhaar kan vastkommen te zitten in bewegende onderdelen.
g) Wonneer er apparaten worden bijgeleverd voor stofafzuiing en -opvang, zorg er dan voor dat deze aangesloten zijn en op de juiste manier gebruikt worden. Het gebruik van deze apparaten vermindert de bevaren die door stof hunnen ontstaan.
h) Als u gereedschap veelvuldig gebruikt, dan kan dit leiden

tot het negeren van de veiligheidsprincipes,probe dit te vermijden. Een achteloze actie kan binnen een fractie van een seconde leiden tot ernstig letsel.

4) GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP
a) Forceer het gereedschap Niet. Gebruik gereedschap dat voor de toepassing geschikt is. Het gebruik van geschikt gereedschap levert better werk af en werkt veiliger als het gebruikt worden op de snugheid waar het voor ontworpen is.
b) Gebruik het gereedschap nicht wanneer de aan/uitschakelaar Niet functioneert. Gereedschap dat Niet kan worden bediend met behulp van de schakelaar is gevaarlijk en dient te worden gerepareerd.
c) Haal de stekker uit het stopcontact en/of verwijder de accu, indien deze kan worden verwijderd,uit het gereedschap voordat uinstallen veranderd, toebehoren verrangt of de machine opbergt. Dezepreventieve veiligheidsmaatregelen verminderen de kans op het ongewild inschakelen van het gereedschap.
d) Berg gereedschap dat nicht gebruikt worden buiten het bereik van kinderen op en LAST personen die Nietbekend zich met het gereedschap of met dezeveiligheidsinstructies het gereedschap Niet

bedieren. Elektrisch gereedschap kan in de handen van ongetrainde gebruikers gevaarlijk zijn.

e) Onderhouden van het gereedschap en accessoires. Controller of bewegende onderdelen nog goeduitgelijnd staan, of zeniet ergens vastzitten en controller op elke andere omstandigheid die ervoor kan zorgen dat het gereedschap Niet goed functioniert. Wanner het gereedschap beschadigd is,dient u het te repareren voordat u het in gebruik neemt. Veel ongelukken wordenveroorzaakt doorslecht onderhouden elektrisch gereedschap.
f) Houd snijdend gereedschap schoon en scherp. Goed onderhouden snijdend gereedschap met scherpe zaagbladen/messen zal minder snel vastlopen en is makkelijker te bedieren.
g) Gebruik het gereedschap, de accessoires, de bitjes, enz. in overeenstemming met deze instructies en op de manier zoals bedoeld voor het specifieke type elektrisch gereedschap, rekening houdend met de werkkomstandigheden en het uit te voeren werk. Het gereedschap gebruiken voor andere doeleinden dan waar deze voor ontworpen is, kan gevaarlijke situatuies opleveren.
h) Houd de handgrepen en

grijpoppervlakten droog, schoon en vrij van olie en smeermiddel. Glibberige handgrepen en grijpoppervlakken latent geen veilige hantering toe, en zorgen ervoor dat u geen controle heb't over het gereedschap in onverwachtete omstandigheden.

5) GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAP
a) Laad het.accupack alleen op met de door de fabrikant aangegeven oplader. Een oplader die geschikt is voor het ene type accupack, kan brandveroorzaken wanner die gebruikt worden voor een ander type accupack.
b) Gebruik het gereedschapuitsluitend met het aangegeven accupack.

Door het gebruik van andere accupacks ontstaat de kans op letsel of brand.

c) Wanner het accupack nicht gebruikt worden, dient u het uit de buurt te honden van metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen die een verbinding hunnen makentussen de contactpunter van de terminal. Het kortsluiten van de accuterminals kan zorgen voor brandwonden of brand.
d) Onder extreme omstandigheden kan er vloeistof uit de accu lopen; raak deze vloeistof Niet aan. Wanneru toch

onverhoopt met de vloeistof in aanraking komt, dient u dit onmiddelijk af te spoelen met water. Wanneer de vloeistof in de ogen kommt, dient u zo snel möglichk een arts te raadplegen. Vloeistof die afkomstig isuit de accu kan irritatie of brandwondenveroorzaken.

e) Gebruik geen accu of gereedschap dat beschadigd of aangepast is. Beschadigde of aangepaste accu's kuren onvoorspelbaar reageren, wat kan leiden tot brand, explosie of het veroorzaken van letsel.
f) Stele een accu of gereedschap Niet bloot aan vuur of extreme temperatuur. Bootstelling aan brand of een temperatuur boven 130^ kan explosie veroorzaken.
g) Volg alle instructies en laad de accu of het gereedschap nicht op buiten het temperatuurbereik dat vermeld is in de handleiding. Onjuist opladen of opladen bij temperaturen buiten het aangegeven bereik kan de accu beschadigen en het risico op brand vergroten.
6) SERVICE
a) Laat uw elektrisch gereedschap repareren door een bevoegde reparateur die alleen originele reserveonderdelen gekruikt. Zo bent u er zeker van dat uw gereedschap veilig blijft.
b) Repareer nooit beschadigde accu's. Reparatie van accu's mag alleen worden uitgevoerd door

de fabrikant of geauthoriseerde onderhoudstechnici.

1. Houd het elektrische gereedschap bij de geisoleerde handgrepen vastijdens het uitvoeren van werk opplaatsen waar het metaal in contact kan komen met verborgen kabels. Contact met een draad die onder stroom staat, zorgt ervoor dat de metalen delen van de machine ook onder stroom komen te staan, waardoor u een elektrische schok sunt krijgen.

VEILIGHEIDSWAARSCHUWINGEN BETREFFENDE DE CELBATTERIJEN IN HET APPARAAT

a) Celbatterijen mogen nicht worden gedemonteerd, geopend of stukgemaakt.
b) Let erop dat de oplaadcontacten nicht worden kortgesloten. Bewaar elektrisch gereedschap Niet in een willekeurige doos of lade waar de oplaadcontacten+kennen kortsluiten met elkaar of andere geleidende materialen. Wonneer het elektrische gereedschap Niet worden gezruikt dient het op een afstand te worden gehonden van andere metalen voorwerpen, zoals paperclips, muntstukken, sleutels, nagels, schroeven of anderekleine metalen voorwerpen die de oplaadcontacten met elkaar+kennen verbinden.

c) Stele elektrisch gereedschap Niet bloot aan hitte of vuur. Stel het Niet bloot aanrechtstreeks zonlicht.
d) Stel het apparaat Niet bloot aan mechanische schokken.
e) Als een accu lekt dient men voorzichtig te zijn dat de vloeistof Niet in contact komt met de huid of de ogen. Als dat toch gebeurt spoelt men de huid onder stromend water en raadpleegt men een arts.
f) Houd elektrisch gereedschap schoon end droog.
g) Veeg de oplaadcontacten schoon met een schone, droge doek als deutsche vuil worden.
h) Dit elektrische gereedschap moet voor gebruik worden opgeladen. Volg te allen tjnde deze handleiding en volg de correcte werkwijze voor het opladen.
i) Laat het elektrische gereedschap Niet opladen wanner het nicht worden gebrukt.
j) Als het apparaat een lange periode Niet werden gebruikt, kan het nodig zich het elektrische gereedschap enkele keren op te laden en weer te ontladen voor een optimale prestaties.
k) Laad alleen op met een lader met de technische gegevens van Worx. Gebruik geen andere lader dan de lader die specifiek voor dat doel met de apparatuur is meegeleverd.
I) Houd elektrisch gereedschap buiten het bereik van kinderen.
m) Bewaar de oorspronkelijke instructies van het product voor latere gebruik.
n) Volg de juiste procedure voor afvalverwijdering na aflanken van dit apparaat.

o) Gebruik geen cellen van verschillende fabrikanten, capaciteit, afmetingen of typen binnen een apparaat.
p) Gebruik geen batterijen die Niet voor dit apparaat zijn bedoeld.
q) Houd de accuuit de buurt van microgolven en hoge druk.

SYMBOLEN

Kijk nicht rechtstreeks maar de bithouter

Lees de gebruikershandleiding om het risico op letsels te beperken

Waarschuwing

Draag een veiligheidsbril

Draag oorbescherming

Draag een stofmaske

Niet verbranden

Accu's kuren in de waterkringloop verechtkomen als ze op onjuiste wijze worden weggegooid, wat gevaarlijk kan+zijn voor het ecosystem. Gooi afgedankte accu's Niet weg bij het ongesorteerde huishoudelijk afval.

Draag werkhandschoenen

Geen boorkop met dubbel uiteinde gebruiken

PIN 1 is positief en PIN 5 is negatief.

NL

83

Li-Ion accu Dit product is uitgerust met een symbol dat ‘gescheiden inzameling’ aanduidt voor alle accu’s. Ze worden dan gerecycled of gedemonteerd om de impact op het milieu te verminderen. Accu’s hunnen gevaarlijk zijn voor het milieu en de menselijk gezondheid,,ondat ze gevaarlijke stoffen bevatten.	Li-Ion-accu Dit product is uitgerust met een symbol dat ‘gescheiden inzameling’ aanduidt voor alle accu’s. Ze worden dan gerecycled of gedemonteerd om de impact op het milieu te verminderen. Accu’s hunnen gevaarlijk zijn voor het milieu en de menselijk gezondheid,omdat ze gevaarlijke stoffen bevatten.
	Afgedankte elektrische productenogen Niet bij het normale huisafvalterechtkomen.Breng deze producten waar möglichnestaar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.

ONDERDELENLIJST

1. SPANKOP
2. BOVENSTE SCHUIFDEKSEL
3. SCHAKELAAR VOORUIT/ACHTERUIT
4. OPLAADINDICATOR
5. OPLAADCONTACT VAN DE BATTERIJEN
6. AAN/UIT-SCHAKELAAR
7. LED WERKLAMPJE
8. BOORSTUK

Niet alle aufgebeelde of beschreiben toebehoren worden standardmeegeleverd.

TECHNISCHE GEGEVENS

Type WX252 WX252.X (2- aanduiding van machines, kenmerkend voor Accuboorschroevendraier)

	WX252 WX252.X*
Spanning lader 100-240 V~ 50/60 Hz
Spanning	4V Max**
Batterijcapaciteit 1,5Ah li-ionbatterij
Toerental onbelast 230/min
Max. Koppel 3N.m
Gewicht machine 0.5kg

^*X = 1 - 999 A-Z, M1-M9 zijn alleen voor verschillende klanten, erijken geen veiligheidsgerelateerde wijzigingen:tussen deze modellen.

**Spanning gemeten zonder belasting. Beginspanning batterij bereikt maximum 4volt. Nominale spanning is 3.6 volt.

We raden u aan om accessoires te kopen in de winkel waar het gereedschap wordt verkocht. Zie het accessoirepakket voor meer informatie. Winkelpersoneel kan u helpen en adviseren.

GELUIDSPRODUCTIE

A-gewogen geluidsdruk L	pA: 55dB(A)
A-gewogen geluidsniveau L	wA: 66dB(A)
KpA&KwA	3.0dB(A)
Draag oorbescherming.

TRILLINGSGEGEVENS

Totale trillingswaarden (som triax vector) bepaald volgens EN 62841:

Trillingsemissiewaarde ah = 1.113m/s2

Onzekerheid K = 1.5m/s2

De totale waarde van trillingen en geluidsemissie werden gemeten volgens een standard testmethode en+kunnen worden gebruikt om gereedschappen te vergelijkken.

De totale waarde van trillingen en geluidsemissie{kunnen ook voor een voorlopige beoordeling van de blootstelling worden gebruikt.

WAARSCHUWING: Trillingen en geluidsemissie die tijdens het gebruik van het gereedschap optreden, hunnen verschillen van de opgegeven waarde, dit is afhankelijk van de manier waarop het gereedschap worden gebruikt, met name van het werkstuk dat wordt bewerkt, afhankelijk van de volgende voorbeelden en andere variaties in de manier waarop het gereedschap worden gebruikt:

Hoe de machine gebrukt worden en hoe het materiaal gesneden of geboard worden.

De conditie en de onderhoudstoestand van de machine.

Gebruik van de juiste toebehoren. Zorg ervoor dat ze scherp zich en in goede conditie.

Hoe stevig de handgreep worden vastgehonden en of er anti-trilling en -geluidsaccessoires worden gebruikt.

De machine要去 gebruik worden zoals door de ontwerper bedoeld is en in overeenstemming met deze instructies.

Deze machine kan een trillingssyndroom in hand en arm veroorzaken als hij Niet op de juiste wijze gezehanteerd worden.

WAARSCHUWING: Voor de nauwkeurigheid要去 bij een schatting

van hetblootstellingsniveau in de feitelijke gebruiksomstandigheden

rekening worden gehonden met alle delen van de bewerking, zoals het moment dat de machine wordtuitgeschakeld en de是怎样 waarop de machine loopt zonder daadwerkelijk gekruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen.

Het risico op bloatstelling aan trillingen en geluid verminderen.

Gebruik ALTIJD scherpe beitels, boren en zaagbladen.

Onderhoud de machine volgens deze instructies en houd hem goed gesmeerd (voor zover van toepassing).

Als het gereedschap regelmatig worden gebruikt, investeer dan in anti-trilling en -geluidsaccessoires.

Plan de werkzaamheden zodate taken met veel trillingen over een aantal\ dagen verspreid worden.

BEDIENINGSINSTRUCTIES

OPMERKING: lees het instructieboekje aandachtig voor gebruik van het gereedschap.

BEOOGD GEBRUIK

Het elektrische gereedschap is bestemd voor het in- en losdraaien van schroeven en voor het boren in hout, metaal, en kunststof.

ACTIE FIGUUR
VOORAFGAAND AAN GEBRUIK
De accu opladen OPMERKING: 1. Maximaliseer de batterijperformance Voorafgaande de eerste ingebruikname moet de batterij 5 aar lang worden opgeladen om de batterijcapaciteit volledig te benutten. 2. Het lampje kleurt groen als de batterij volledig is opgeladen.	Zie Fig. A
MONTAGE EN INSTELLING
Het juiste boorstuk selecteren	Zie Fig. B
Boorstukken inzetten en verwijderen	Zie Fig. C
Voorwaarts/Achterwaarts/Slot WAARSCHUWING: verander nooit de draairichting terwijl de boorkop draait, wacht tot deze is gestopt!	Zie Fig. D1, D2, D3
Stel de positie van de schachtverlenging in	Zie Fig. E, F
BEDIENING

NL

87

De aan/uitknop bedierenWAARSCHUWING: Niet langdurig gebruiken met eenlage snugelid vanwege de warmte die daardoor wordengegenereerd.	Zie Fig. G
LED-indicatorlampje	Zie Fig. G

ONDERHOUD

Uw gereedschap vereist geen smering of onderhoud.

Dit gereedschap bevat geen onderdelen die door de gebruiker dienen te worden onderhonden. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmaken van uw elektrische gereedschap. Veeg schoon met een droge doek. Bewaar uw elektrische gereedschap.altijd op een droge plaats. Houd de ventilatieoppeningen van de motor schoon. Houd alle bedieningselementen vrij van stof. Af en toe ziet u vonken in de ventilatiegleuven. Dit is normalaal en zal uw gereedschap Niet beschadigen.

BESCHERMING VAN HET MILIEU

Afgedankte elektrische producten mogen nicht bij het normale huisafvalterechtkomen.Breng deze producten waar möglichnaar een recyclecentrum bij u in de buurt.Vraag de verkoper of de gemeente informatatie en advies over het recyclen van elektrische apparatuur.

VOOR GEREEDSCHAP MET ACCU'S

De omgevingstemperatuur voor het gebruik en de opslag van het gereedschap ligtussen 0^ - 45^

De aanbevolen omgevingstemperatuur voor het oplaadsystem tijdens het opladen ligtussen 0^ - 40^

PROBLEEMOPLOSSINGEN

Probleem Mogelijk	oorzaak Oplossing
De batterij laadt Niet op	1. De oplader is Niet aangesloten op een werkend stopcontact. 2. De omgevingstemperatuur is te hoog of te laag.	1. Sluit de oplader aan op een werkend stopcontact. Controller de voeding door een lamp aan te sluiten. 2. Verplaats de oplader maar een ruimte waar de temperatuur geschikt is voor de opladen.
De schakelaar kan nicht worden ingedrukt	De schakelaar voorwaarts/chterwaarts bevindt zich in het midden.	Controller of de schakelaar op voor- ofchterwaarts draaien is geschakeld naargelang de behoefte.
De XTD-schroevestandraier stoptijdens het vastschroeven van schroeven	De batterij van de XTD XTD-schroevestandraier is leeg.	Zorg ervoor dat de XTD-schroevestandraier volledig is opgeladen voordat u het apparaat gezruikt.

NL

CONFORMITEITVERKLARING

Wij,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

Verklaren dat het product,

Beschrijving Accuschroevendraaier

Type WX252 WX252.X (2- aanduiding van machines,kenmerkend voor Accuschroevendraier)

Functie Schroeven en moeren vast- en losmaken

Voldoet aan de volgende richtlijnen,

2006/42/EC, 2014/30/EU, 2011/65/EU&(EU)2015/863

Normen voldoen aan,

EN 62841-1, EN 62841-2-2, EN IEC 55014-1, EN IEC 55014-2, EN IEC 63000

De besoin die bevoegd is om het technische bestand te compileren,

Naam Marcel Filz

Adres Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

2021/04/26

Allen Ding

Plaatsvervangend Chief Ingenieur, Testen en Certificering

Positec Technology (China) Co., Ltd
