РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ YT82827 Yato

2. дополнительная рукоятка

3. защитный кожух круга

5. блокировка шпинделя

7. регулировка частоты вращения

8. абразивный круг (диск)

9. нижний зажимный фланец

10. верхний зажимный фланец

11. аккумуляторная батарея

12. зарядное устройство аккумулятора

13. индикатор зарядки аккумулятора

14. защелка аккумулятора

8. абразивний круг (диск)

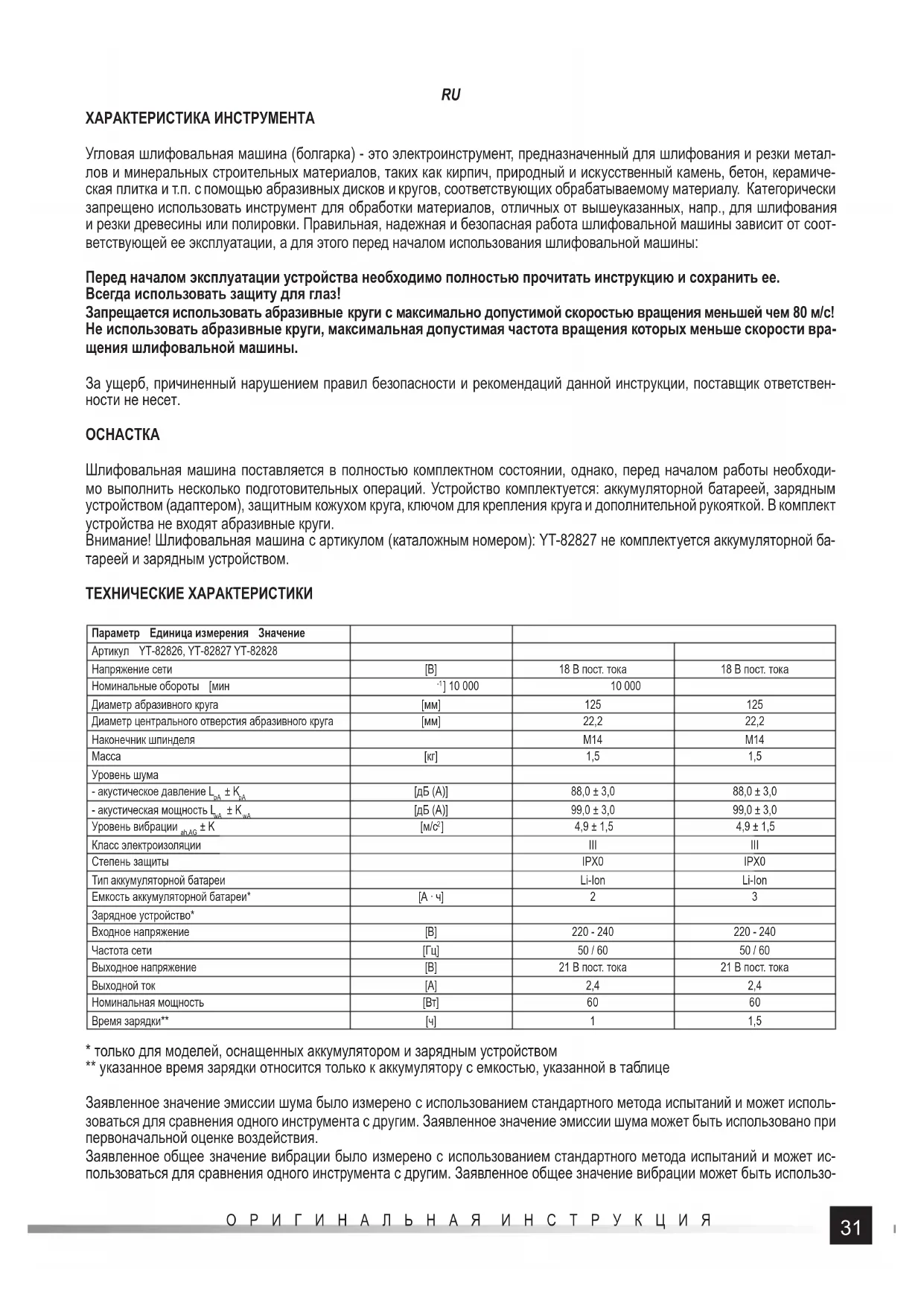

ХАРАКТЕРИСТИКА ИНСТРУМЕНТА Угловая шлифовальная машина (болгарка) - это электроинструмент, предназначенный для шлифования и резки метал- лов и минеральных строительных материалов, таких как кирпич, природный и искусственный камень, бетон, керамиче- ская плитка и т.п. с помощью абразивных дисков и кругов, соответствующих обрабатываемому материалу. Категорически запрещено использовать инструмент для обработки материалов, отличных от вышеуказанных, напр., для шлифования и резки древесины или полировки. Правильная, надежная и безопасная работа шлифовальной машины зависит от соот- ветствующей ее эксплуатации, а для этого перед началом использования шлифовальной машины: Перед началом эксплуатации устройства необходимо полностью прочитать инструкцию и сохранить ее. Всегда использовать защиту для глаз! Запрещается использовать абразивные круги с максимально допустимой скоростью вращения меньшей чем 80 м/с! Не использовать абразивные круги, максимальная допустимая частота вращения которых меньше скорости вра- щения шлифовальной машины. За ущерб, причиненный нарушением правил безопасности и рекомендаций данной инструкции, поставщик ответствен- ности не несет.

Шлифовальная машина поставляется в полностью комплектном состоянии, однако, перед началом работы необходи- мо выполнить несколько подготовительных операций. Устройство комплектуется: аккумуляторной батареей, зарядным устройством (адаптером), защитным кожухом круга, ключом для крепления круга и дополнительной рукояткой. В комплект устройства не входят абразивные круги. Внимание! Шлифовальная машина с артикулом (каталожным номером): YT-82827 не комплектуется аккумуляторной ба- тареей и зарядным устройством. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Параметр Единица измерения Значение Артикул YT-82826, YT-82827 YT-82828 Напряжение сети [В] 18 В пост. тока 18 В пост. тока Номинальные обороты [мин

] 10 000 10 000 Диаметр абразивного круга [мм] 125 125 Диаметр центрального отверстия абразивного круга [мм] 22,2 22,2 Наконечник шпинделя M14 M14 Масса [кг] 1,5 1,5 Уровень шума - акустическое давление L

] 4,9 ± 1,5 4,9 ± 1,5 Класс электроизоляции III III Степень защиты IPX0 IPX0 Тип аккумуляторной батареи Li-Ion Li-Ion Емкость аккумуляторной батареи*[A · ч]2 3 Зарядное устройство* Входное напряжение [В] 220 - 240 220 - 240 Частота сети [Гц] 50 / 60 50 / 60 Выходное напряжение [В] 21 В пост. тока 21 В пост. тока Выходной ток [A] 2,4 2,4 Номинальная мощность [Вт]60 60 Время зарядки** [ч] 1 1,5

• только для моделей, оснащенных аккумулятором и зарядным устройством ** указанное время зарядки относится только к аккумулятору с емкостью, указанной в таблице Заявленное значение эмиссии шума было измерено с использованием стандартного метода испытаний и может исполь- зоваться для сравнения одного инструмента с другим. Заявленное значение эмиссии шума может быть использовано при первоначальной оценке воздействия. Заявленное общее значение вибрации было измерено с использованием стандартного метода испытаний и может ис- пользоваться для сравнения одного инструмента с другим. Заявленное общее значение вибрации может быть использо-32 ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

вано при первоначальной оценке воздействия. Внимание! Значение вибрации во время работы с инструментом может отличаться от заявленного значения в зависимо- сти от способа использования инструмента. Внимание! Необходимо определить меры безопасности для защиты пользователя, которые основаны на оценке воздей- ствия в реальных условиях использования (включая все части рабочего цикла, например , когда инструмент выключен или работает на холостом ходу и время активации). ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ ВНИМАНИЕ! Детально ознакомиться с указанными инструкциями. Их несоблюдение может стать причиной удара элек- трическим током, пожара или телесных повреждений. Понятие „электроустройство”, применяемое в инструкциях, касает- ся всех устройств с электроприводом, как проводных, так и беспроводных.

УКАЗАННЫЕ ИНСТРУКЦИИ Рабочее место Необходимо обеспечить надлежащее осветление рабочего места и содержать его в чистоте. Беспорядок и недоста- точное осветление могут стать причиной несчастного случая. Не рекомендуется работа с электроустройствами в местах с высоким риском взрыва, где обнаружены горючие жидкости, газы или испарения. Во время работы электроустройств образуются искры, которые могут вызвать пожар в результате реакции с горючими газами или испарениями. Детям и посторонним лицам запрещается пребывать на рабочем месте. Недостаточная сосредоточенность может вызвать потерю контроля над устройством. Электрическая безопасность Штепсель электрустройства должен совпадать с сетевым гнездом. Запрещается модифицировать штепсель. За- прещается пользоваться адаптерами с целью соединения штепселя с гнездом. Не модифицированный штепсель, совпадающий с гнездом, уменьшает риск поражения электричсеким током. Необходимо избегать контакта с заземленными поверхностями, такими, как трубы, батареи и холодильники. За- земление тела повышает риск удара электрическим током. Не подвергать электроустройства влиянию атмосферных осадков или влаги. Вода и влага, проникая внутрь элек- троустройства, повышают риск поломки устройства и телесных повреждений. Не перегружать провода питания. Не пользоваться проводом питания с целью передвижения, подключения и от- ключения штепселя от гнезда сети питания. Избегать контакта провода питания с теплыми предметами, маслом, острыми краями и подвижными элементами. Повреждение провода питания повышает риск поражения электрическим. В случае работы вне закрытых помещений следует пользоваться удлинителями, предназначенными для работы вне закрытых помещений. Пользование соответстсвенными удлинителями уменьшает риск поражения электрическим током. Если использование электроинструмента во влажной среде является неизбежным, тогда в качестве защиты от напряжения необходимо использовать устройство защитного отключения (УЗО). Применение УЗО снижает риск поражения электрическим током. Личная безопасность Необходимо приступать к работе в хорошем физическом и психическом состоянии. Внимательно следить за ходом проводимой операции. Не работать усталым, после приема медикаментов или упоребления спиртного. Не забывать о том, что потеря концентрации на долю секунды может вызвать серьезные телесные повреждения. Пользоваться средствами личной безопасности. Обязательно одеть защитные очки. Пользование средствами личной защиты, такими, как противопыльные маски, каски и ушные вкладыши, уменьшает риск серьезных телесных повреждений. Избегать случайного пуска устройства. Перед подключением устройства к электросети питания убедиться в том, что выключатель находится в позиции «выкл.». Не держать палец на выключателе и не подключать электроустройство к сети питания, если выключатель находится в позиции «вкл.», поскольку это может вызвать серьезные телесные повреждения. Перед пуском электроустройства необходимо убрать все ключи и другие инструменты, которые использовались во время его регулировки. Ключ, оставшийся на вращательных элементах устройства, может стать причиной серьезных телесных повреждений. Соблюдать равновесие. Постоянно работать в соответственной позе. Это облегчит контроль над пневматическим устройством в случае непредвиденных происшествий во время работы. Одеть защитную одежду. Не носить простроную одежду и украшения. Волосы, одежду и перчатки держать вдали от подвижных частей устройства. Просторная одежда, украшения или длинные волосы могут зацепиться за подвижные части устройства. Пользоваться отсосом пыли или мешками для пыли, если устройство оснащено ними. Позаботиться о том, что- бы правильно подключить их. Использование отсоса пыли уменьшает риск серьезных телесных повреждений. Пользование электроустройством33 ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Не перегружать электроустройство. Пользоваться устройством, отвечающим данному виду работы. Выбор устройства, соответствующего данному виду работы, обеспечивает повышение производительности и трудовой безо-

Запрещается пользоваться электроустройством, если не работает сетевой выключатель. Устройство, которое не- возможно контролировать с помощью сетевого выключателя, опасное; следует отдать его в ремонт. Необходимо отключить штепсель от гнезда сети питания перед регулировкой, заменой аксессуаров или хранени- ем устройства. Благодаря этому удастся избежать случайного пуска электроустройства. Хранить устройства в месте, недоступном для детей. Не разрешать работать с устройством лицам, не обученным обслуживать его. Электроустройство может быть опасным в руках необученного оператора. Обеспечить соответственную консервацию устройства. Проверять, нет ли в нем несоответствий и зазоров в под- вижных частях. Проверять, не повредились ли какие-то элементы устройства. Если обнаружены повреждения, то следует устранить их перед пуском электроустройства. Много несчастных случаев вызывает неправильная кон- сервация устройства. Режущие инструменты должны быть чистыми и отточенными. Благодаря правильной консервации режущие инстру- менты легче контролировать во время работы. Пользоваться электроустройствами и аксессуарами согласно вышеуказанным инструкциям. Пользоваться ин- струментами в соответствии с их предназначением, учитывая вид работы и условия на рабочем месте. Поль- зование инструментами для проведения других операций, чем те, для которых они были разработаны, повышает риск опасных моментов во время работы.

Ремонтировать устройство исключительно в уполномоченных предприятиях, пользующихся только оригиналь- ными запасными частями. Это обеспечивает требуемую трудовую безопасность во время работы с электроустройством. ДОПОЛНИТЕЛЬНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ ДЛЯ ШЛИФОВАЛЬНЫХ МАШИН И ДИСКОВЫХ ПОЛИРО- ВАЛЬНЫХ МАШИН Инструмент предназначен только для шлифования, шлифования с помощью шлифовальной бумаги, шлифова- ния проволочной щеткой и резки. Пользователь обязан ознакомиться со всеми предупреждениями, инструкци- ями, изображениями и спецификациями, поставленными в комплекте с электрическим инструментом. Несоблю- дение всех нижеприведенных инструкций может привести к поражению электрическим током, возникновению пожара и/ или серьезным травмам. Не модифицируйте этот инструмент для работы, для которой он не был разработан и не был указан производи- телем. Такая модификация приведет к потере контроля и серьезным травмам. Запрещается использовать данный инструмент в качестве полировальной машины или другим способом, от- личным от описанного в настоящем руководстве. Работа с инструментом не по назначению может создать угрозу и привести к травмам. Не используйте аксессуары, которые не были разработаны и предвидены производителем. Тот факт, что аксессу- ары могут быть закреплены на инструмент, не означает, что они гарантируют безопасную работу. Максимальная скорость вращения аксессуаров должна быть равна или превышать максимальную скорость вра- щения инструмента. Аксессуары, которые работают с меньшей скоростью вращения, чем скорость инструмента, могут во время работы разлететься на куски. Внешний диаметр и толщина аксессуаров должны находиться в диапазоне размеров, указанном для инструмен- та. Аксессуары несоответствующих размеров не могут быть должным образом защищены и использоваться. Размер монтажного отверстия для крепления дисков, кругов, фланцев и других аксессуаров, должен соответ- ствовать размеру шпинделя, закрепленного на инструмент. Аксессуары, размер монтажного отверстия которых не соответствует размеру шпинделя, закрепленного на инструмент, при включении подвергнутся воздействию вибрации, что может привести к потере контроля над инструментом. Не допускать использования поврежденных элементов оснащения. Перед каждым использованием элементов оснащения необходимо проверить их техническое состояние на предмет отсутствия сколов, трещин, потертостей и чрезмерного износа. При падении элементов оснащения следует убедиться в отсутствии их повреждений, а при необходимости установить новые. После осмотра и установки требуемого оснащения, следует убедиться, что оператор машины и другие люди находятся за пределами рабочей зоны инструмента, а затем включить его на одну минуту с максимальной скоростью вращения. Во время пробного включения поврежденные элементы осна- щения будут сломаны. При работе с инструментом следует использовать средства индивидуальной защиты. В зависимости от приме- нения, использовать защиту лица и защитные очки. При необходимости использовать также противопылевую маску, противошумные наушники, защитные перчатки и одежду для защиты от мелких фрагментов элементов оснащения или частиц материалов во время работы. Защита глаз должна быть способна остановить летящие фраг- менты, возникающие в процессе работы. Респиратор должен быть способен фильтровать пыль, образующуюся в процес- се работы. Длительное воздействие шума может привести к потере слуха.34 ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Сохраняйте безопасное расстояние между рабочим местом и посторонними лицами. Лица, которые приходят на рабочее место, должны использовать средства индивидуальной защиты. Во время работы машины, частицы обрабатываемого материала или фрагменты поврежденных элементов оснащения могут быть выброшены за пределы рабочей зоны. При выполнении работы, при которой круг может соприкоснуться со скрытым электрическим проводом под на- пряжением или с шнуром питания, держите шлифовальную машину только за изолированные рукоятки. Круг, при контакте с проводом под напряжением, может привести к тому, что металлические элементы инструмента могут найтись под напряжением, что может привести к поражению электрическим током оператора инструмента. Шнур питания помещайте вдали от вращающихся элементов инструмента. При потере контроля над инструментом, шнур может быть разрезан или захвачен, и ладонь или предплечье оператора могут быть втянуты во вращающиеся компоненты машины. Не откладывайте инструмент до момента полной остановки вращающихся элементов. Вращающиеся элементы могут повредить находящиеся поблизости предметы и привести к потере контроля над инструментом. Не включайте инструмент при его перемещении. Случайный контакт с вращающимися элементами может привести к защемлению одежды оператора и его травмированию. Регулярно очищайте вентиляционные отверстия инструмента. Вентилятор двигателя втягивает пыль, образующу- юся во время работы, внутрь инструмента. Чрезмерное скопление частиц металла в пыли увеличивает риск поражения электрическим током. Не работать с инструментом вблизи легковоспламеняющихся материалов. Искры от соприкосновения инструмента с обрабатываемым материалом могут привести к возникновению пожара. Не допускать использования элементов оснащения, требующих жидкостного охлаждения. Вода или охлаждающая жидкость может привести к поражению электрическим током. Размер резьбы аксессуаров должен подходить к резьбе шпинделя шлифовальной машины. В случае аксессуа- ров, устанавливаемых с помощью фланцев, монтажное отверстие аксессуаров должно соответствовать разме- рам монтажного фланца. Аксессуары, которые не подходят к креплению электроинструмента, могут вызывать отсут- ствие равновесия, чрезмерную вибрацию и привести к потере контроля над ним. Предупреждения, связанные с обратным ударом в сторону оператора Обратный удар – это отброс инструмента в сторону оператора в результате внезапной реакции на защемление или закли- нивание вращающегося диска, полировальной ленты, щетки или другой насадки. Блокировка или зажим может стать причиной резкой остановки вращающегося аксессуара, что приводит к вращению электроинструмента, в сторону проти- воположную вращению аксессуара. Например, если абразивный диск заблокировался или застрял в обрабатываемом материале, защемленный край диска в момент может углубиться в поверхность материала, в результате чего происходит диск может высвободиться или быть

Диск может также высвободиться в направлении оператора или от него, в зависимости от направления движения шлифо- вального круга в зоне зажатия. При этом абразивный круг может также сломаться. Причиной обратного удара инструмента в сторону оператора является несоответствующее использование и/или несо- блюдение указаний, приведенных в руководстве по обслуживанию устройства. Такой ситуации можно избежать, соблю- дая рекомендации, приведенные ниже. Работать с инструментом следует в устойчивом положении, крепко удерживая его двумя руками. Использовать дополнительный держатель, если он входит в комплект поставки, что обеспечит максимальный контроль над инструментом при обратном ударе или неожиданном движении инструмента при его включении. Оператор может контролировать вращение или обратный удар инструмента, если предпримет надлежащие меры предосторожности. Никогда не помещайте руки рядом с вращающимися элементами инструмента. Во время обратного удара вращаю- щиеся элементы могут быть причиной травмирования рук. Не стойте в зоне, в которую инструмент переместится во время обратного удара. При обратном ударе инструмент будет приведен в движение, противоположное направлению вращения шлифовального круга в зоне его защемления или заклинивания. Соблюдайте особую осторожность при работе вблизи углов, острых краев и т. п. Избегайте подпрыгивания и заклинивания шлифовального диска. Во время обработки углов или краев увеличивается риск заклинивания шли- фовального диска, что может привести к потере контроля над инструментом или силой обратного удара инструмента. Не используйте диски с режущей цепью для обработки древесины, сегментированные алмазные диски с пери- ферийным зазором между сегментами более 10 мм или зубчатые пилы. Такие диски часто приводят к обратному удару и потере контроля над инструментом. Предупреждения, связанные с шлифованием и резкой Используйте только диски, предназначенные для работы с инструментом, и кожухи, предназначенные для дан- ного типа круга. Диски, для которых инструмент не был разработан, могут быть ненадлежащим образом защищены и они небезопасны. Выпуклый диск должен быть установлен таким образом, чтобы его шлифовальная поверхность не выступала35 ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

за плоскость защитного фланца кожуха. Неправильно установленный диск, который выступает над кожухом, создает угрозу безопасности во время работы. Кожух должен быть надежно прикреплен к инструменту и помещен в положении, обеспечивающем максималь- ную безопасность таким образом, чтобы для оператора была открыта минимальная площадь диска. Кожух помо- гает защитить оператора от отсоединившихся фрагментов диска и предотвращает случайный контакт с диском. Диск должен использоваться по назначению. Например: не шлифуйте диском, предназначенным для резки. Ре- жущие шлифовальные диски предназначены для нагрузок по периметру, боковые силы, приложенные к такому диску, могут привести к его распаду. Всегда используйте неповрежденные крепящие диски, соответствующие размерам шлифовального диска

ответствующие диски, крепящие шлифовальный диск, уменьшают риск повреждения шлифовального диска. Крепящие диски для режущих дисков могут отличаться от крепящих дисков для шлифовальных дисков. Не используйте изношенные шлифовальные диски от большего инструмента. Абразивный диск большего диаметра не предназначен для более высокой скорости вращения меньшего инструмента и может сломаться. Если вы используете диски двойного назначения, всегда используйте кожух, соответствующий типу работы. Ис- пользование неправильного кожуха может привести к тому, что не будет обеспечена требуемая степень защиты, что может привести к серьезным травмам. Предупреждения, связанные с резкой Не «заклинивайте» диск и не нажимайте слишком сильно на него. Не пытайтесь резать слишком глубоко. Чрез- мерное напряжение абразивного диска увеличивает нагрузку и склонность к поворачиванию или заклиниванию диска в выполняемой штробе, что увеличивает риск обратного удара в сторону оператора или повреждения диска. Не располагайте свое тело вдоль линии резания или за вращающимся абразивным диском. Если во время работы абразивный диск перемещается от тела оператора, обратный удар в сторону оператора может направить вращающийся диск и инструмент в сторону оператора. Если диск будет захвачен, или по какой-либо причине будет прекращена резка, выключите инструмент и удер- живайте его в неподвижном состоянии до полной остановки вращения диска. Никогда не пытайтесь вывести вращающийся режущий диск из штробы, так как это может привести к обратному удару в сторону оператора. Найдите причины и примите меры, чтобы исключить захват диска. Не возобновляйте резку в материале. Позвольте диску достичь номинальные обороты и только тогда осторожно введите ее в штробу резки. Диск может быть зажат, извлечен или отброшен в сторону оператора, если резка будет возобновлена в материале. Подпирайте панели и другие крупногабаритные материалы для минимизации риска зажима и отскока в сторону оператора. У крупногабаритных материалов склонность сгибаться под собственным весом. Опоры должны быть распо- ложены под материалом близко к линии разреза и близко к краю материала, с обеих сторон линии разреза. Будьте особенно осторожны при выполнении резов в стенах и других неизвестных поверхностях. Торчащий диск может прорезать газовые трубы или электрические кабели или другие предметы, которые могут вызвать обратный удар в сторону оператора. Не пытайтесь резать по дуге. Перегрузка диска увеличивает его нагрузку и восприимчивость к скручиванию или заклини- ванию в пазу реза и вероятность отдачи в сторону оператора или трещины диска, что может привести к серьезным травмам. Предупреждения, связанные с шлифовальной бумагой Используйте наждачную бумагу правильного размера. При выборе диаметра диска необходимо следовать ин- струкциям производителя. Абразивный материал, выступающий за пределы шлифовального диска, может привести к травмированию, а также увеличению риска заклинивания, излома или отброса инструмента в сторону оператора. Предупреждения, связанные с работой проволочной щетки Соблюдайте осторожность, потому что фрагменты проволоки выбрасываются из щетки также при нормальной работе. Не перегружайте проволоку, прикладывая слишком большое усилие к щетке. Проволока может легко про- колоть легкую одежду и/или кожу. Если рекомендуется использовать защиту во время работы с помощью проволочной щетки, не допускайте ка- кого-либо контакта щетки с защитой. Проволочная щетка может увеличить диаметр под нагрузкой или под действием центробежной силы. Предупреждения, связанные с полировкой Не допускайте, чтобы какая-либо незакрепленная часть полировочного диска или крепежного шнура вращалась свободно. Свободные и вращающиеся шнуры могут запутаться в пальцах или зацепиться за заготовку. ПОДГОТОВКА К РАБОТЕ ВНИМАНИЕ! Все работы, описанные в этом разделе, следует проводить, отключив устройство от источника питания – обязательно отключить аккумулятор от устройства!36 ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Инструкции по безопасной зарядке аккумулятора Внимание! Перед началом зарядки необходимо убедиться, что корпус блока питания, шнур и штепсельная вилка не имеют трещин или повреждений. Запрещается использовать неисправную либо поврежденную зарядную станцию или блок питания! Для зарядки аккумулятора можно использовать только зарядную станцию и блок питания из комплекта ак- кумулятора. Использование любого другого блока питания может привести к возгоранию или повреждению инструмента. Зарядка аккумулятора может осуществляться только в закрытом, сухом помещении, защищенном от доступа посторонних лиц, особенно детей. Запрещается использовать зарядную станцию и блок питания без постоянного присмотра взрослых! Если им требуется выйти из помещения, в котором заряжается аккумулятор, необходимо отключить зарядное устройство от сети, вынув вилку блока питания из розетки. В случае появления в зарядном устройстве дыма, подозрительного запаха и т.п., необходимо немедленно вынуть вилку зарядного устройства из розетки! Дрель-шуруповерт поставляется с не заряженным аккумулятором, поэтому перед началом эксплуатации его необходимо зарядить в соответствии с процедурой, описанной ниже, с помощью прилагаемых блока питания и зарядной станции. Аккумуляторы Li-Ion (литий-ионные) не подвержены т. н. “эффекту памяти”, что позволяет подзаряжать их в любое время. Однако, рекомендуется полностью разряжать аккумулятор в процессе нормальной эксплуатации, а затем заряжать его до максимальной емкости. Если характер работ не позволяет реализовать данный алгоритм, тогда необходимо это делать, по крайней мере, каждые 10-20 циклов. Категорически запрещается разряжать аккумулятор, коротко замыкая его электро- ды, поскольку это вызывает необратимые повреждения! Также запрещается проверять состояние заряда аккумулятора путем замыкания электродов для проверки искрения. Хранение аккумулятора Для продления срока эксплуатации аккумулятора необходимо обеспечить надлежащие условия хранения. Аккумулятор выдерживает около 500 циклов “зарядка-разрядка”. Аккумулятор следует хранить при температуре от 0 до 30 градусов по Цельсию и относительной влажности воздуха 50%. Для хранения аккумулятора в течение долгого времени,его не- обходимо зарядить примерно на 70% емкости. Во время длительного хранения необходимо периодически (один раз в год) заряжать аккумулятор. Не следует допускать чрезмерного разряда аккумулятора, поскольку это снижает срок его эксплуатации и может вызвать необратимые повреждения. Во время хранения аккумулятор будет постепенно разряжаться из-за утечки. Процесс самопроизвольной разрядки за- висит от температуры хранения: чем выше температура, тем быстрее происходит разрядка. Неправильное хранение ак- кумуляторов может привести к утечке электролита. В случае утечки электролита, место утечки требуется обработать ней- трализующим агентом, а при попадании электролита в глаза, необходимо тщательно промыть их большим количеством воды и немедленно обратиться к врачу. Запрещается использовать инструмент с поврежденным аккумулятором. В случае полного износа аккумулятора, его необходимо сдать в специализированный пункт утилизации отходов. Транспортировка аккумуляторов Литий-ионные аккумуляторы согласно законодательству являются опасными материалами. Пользователь инструмента можете перевозить инструмент с аккумулятором и сами аккумуляторы наземным транспортом. В этом случае не требует- ся выполнять какие-либо дополнительные условия. В случае поручения транспортировки аккумуляторов третьим лицам (напр., доставка курьерской службой), необходимо соблюдать положения о транспортировке опасных материалов. Перед отправкой следует обратиться по этому вопросу к лицу, владеющему соответствующей квалификацией. Запрещается транспортировать поврежденные аккумуляторы. На время транспортировки съемные аккумуляторы не- обходимо снять с инструмента, открытые контакты обмотать, напр., изолентой. В упаковке аккумуляторы требуется раз- местить таким образом, чтобы они не перемещались внутри упаковки во время транспортировки. Также необходимо соблюдать национальные положения о транспортировке опасных материалов. Зарядка аккумулятора Внимание! Перед зарядкой необходимо отсоединить зарядное устройство от электросети, вынув вилку блока питания из розетки. Кроме того, требуется очистить клеммы аккумулятора и сам аккумулятор от грязи и пыли с помощью мягкой, сухой ткани. Аккумулятор имеет встроенный индикатор заряда. При нажатии на кнопку загораются индикаторные светодиоды (II). Количество загоревшихся светодиодов соответствует уровню зарядки аккумулятора. Если при нажатии кнопки светодиоды не загораются - это означает, что аккумулятор разряжен. Отсоединить аккумулятор от инструмента. Вставить аккумулятор в гнездо зарядного устройства (II). Подключить зарядное устройство к розетке. Загорится красный индикатор, сопровождающий процесс зарядки. После завершения зарядки красный индикатор погаснет, и загорится зеленый, указывающий на полную зарядку аккумулятора. Необходимо вынуть вилку зарядного устройства из электрической розетки. Вынуть аккумулятор из зарядного устройства, нажимая на защелку аккумулятора.37 ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Внимание! Если после подключения зарядного устройства к сети загорится зеленый индикатор - это означает, что аккумулятор заряжен полностью. В этом случае, зарядное устройство не начнет процесс зарядки. УСТАНОВКА ЭЛЕМЕНТОВ ОБОРУДОВАНИЯ Монтаж защитного кожуха абразивного круга С этой целью требуется установить кожух круга на цилиндрическую часть корпуса вокруг шпинделя и с помощью винта или зажима державки кожуха зафиксировать его ровно, неподвижно и надежно. Кожух абразивного круга требуется уста- новить таким образом, чтобы незащищенный сегмент круга находился как можно дальше от руки пользователя шлифма- шины. Категорически запрещается работать со шлифовальной машиной без правильно установленного кожуха круга! В комплект шлифмашины входит кожух, обеспечивающий надлежащую защиту только при шлифовании с использовани- ем абразивных кругов и кругов для бумажных наждачных дисков, а также некоторых проволочных щеток. Круг, установ- ленный на шпинделе, не может выступать за край кожуха. Для выполнения других видов разрешенных работ следует связаться с производителем с целью приобретения защитного кожуха для такого рода работ. Монтаж боковой рукоятки Установить рукоятку, надежно привинтив ее к головке инструмента. Рукоятка имеет слот для хранения ключа для кре- пления абразивного круга. Благодаря чему он всегда находится под рукой. После завершения всех работ, для которых требовалось использовать ключ, его необходимо вставить в слот и убедиться, что он не выпадет самопроизвольно под действием собственного веса. ИСПОЛЬЗОВАНИЕ АБРАЗИВНЫХ КРУГОВ ВНИМАНИЕ! Монтаж абразивных кругов может выполняться только при отключенном питании. Извлечь аккумулятор из гнезда электроинструмента! Установка абразивных кругов Отключить питание от инструмента. Извлечь аккумулятор из гнезда электроинструмента! Во время монтажа следует убедиться, что края A (IV) нижней части шпинделя и зажимных фланцев совпадают. Надеть верхний зажимный фланец на шпиндель. Надеть абразивный круг на шпиндель и верхний зажимный фланец. Завинтить нижний зажимный фланец на шпиндель. Нажать блокировку шпинделя и затянуть нижний зажимный фланец с помощью ключа, а затем освободить кнопку блоки-

Вставить аккумулятор в электроинструмент, включить шлифовальную машину и понаблюдать за ее работой без нагрузки в течение примерно одной минуты. Отсоединить аккумулятор и проверить крепление абразивных кругов. Установка зажимных фланцев Следует учитывать, что круги в месте крепления к шпинделю могут иметь различную толщину. В зависимости от используемых абразивных кругов: тонких (толщиной до 3,2 мм) или толстых (толщиной более 3,2 мм), зажимные фланцы устанавливаются по разному (III). Не использовать круги толще 6 мм. Демонтаж абразивных кругов Выключить шлифовальную машину и отсоединить аккумулятор. Нажать блокировку шпинделя и отвинтить нижний зажимный фланец с помощью ключа. Затем снять круг со шпинделя. Очистить шпиндель и зажимные фланцы от пыли и других загрязнений, образовавшихся в процессе работы. Виды абразивных кругов На шлифовальной машине можно устанавливать любой абразивный круг, предназначенный для использования в угловых шлифовальных машинах с максимальной скоростью вращения не менее 80 м/с. Внешний диаметр и диаметр централь- ного отверстия указаны в таблице с техническими характеристиками. Если абразивный круг имеет отверстие без резьбы, для крепления такого круга необходимо использовать зажимные

Также можно установить круги с внешним диаметром, указанным в таблице с техническими характеристиками с резьбой M14 в центральном отверстии. В этом случае зажимные фланцы не используются. Круг прикручивается непосредственно к шпинделю, который блокируется кнопкой. Затем круг необходимо надежно затянуть гаечным ключом (не входит в ком- плект шлифовальной машины). Для кругов, на которых имеется липучка для крепления наждачных дисков, следует использовать только наждачные диски с диаметром указанным в таблице с техническими характеристиками. Эти диски необходимо концентрически крепить к38 ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

кругу. Кромка диска не может выходить за край круга. Кроме того, можно использовать абразивные алмазные круги с размерами, указанными в таблице с техническими харак- теристиками, для резки и сухой шлифовки. Установка должна выполнятся таким же образом, как и в случае абразивных

Для обработки металлов рекомендуется использовать абразивные круги , изготовленные из материалов, предназначен- ных для обработки данного типа металла. Следует ознакомиться с документацией, прилагаемой к абразивному кругу. Для обработки керамических материалов можно использовать абразивные круги, предназначенные для обработки камня или алмазные круги для сухой шлифовки. Проволочные щетки и круги с наждачной бумагой рекомендуется использовать для удаления с металлических поверх- ностей старых лакокрасочных покрытий. Запрещается модифицировать центральное отверстие, шпиндель или использовать редукционные кольца с целью адаптации диаметра центрального отверстия круга к диаметру шпинделя. Запрещается использовать абразивные круги, диаметр центрального отверстия которых отличается от указанных в таблице с техническими характеристиками. Запре- щается использовать круги с цепями или пильные диски, поскольку они увеличивают риск отскока инструмента в сторону

Внимание! Запрещается использовать круги, которые не разрешены для использования в данном руководстве. Даже если они могут быть установлен на шпинделе шлифовальной машины. Несоответствующие круги могут не выдержать нагрузок, воздействующих на них во время работы с угловой шлифовальной машины. Поврежденные, распавшиеся шли- фовальные круги создают опасность нанесения серьезных травм или смерти. ЭКСПЛУАТАЦИЯ ШЛИФОВАЛЬНОЙ МАШИНЫ Извлечь аккумулятор из гнезда электроинструмента! Перед началом работы с инструментом необходимо проверить, не повреждены ли корпус инструмента, кожух и аккумулятор. При наличии каких-либо видимых повреждений запрещается использовать шлифовальную машину! Установить кожух защиты круга и рукоятку. Категорически запрещается работать без правильно установленного кожуха абразивного круга! Выбрать соответствующий для планируемой работы тип абразивного круга и установить его на шпинделе шлифовальной

Обрабатываемый элемент закрепить так, чтобы он не двигался во время обработки, напр., с помощью зажимов или тисков. Круг шлифовальной машины вращается с высокой скоростью, и неправильное крепление обрабатываемого эле- мента может привести к неконтролируемому перемещению последнего во время работы, что увеличивает риск получения серьезной травмы. Если обрабатываемый элемент необходимо перерезать, тогда под ним с обеих сторон от линии реза требуется устано- вить опоры, но так, чтобы избежать заклинивания отрезного круга в процессе резки. Опоры должны находиться возле краев разрезаемого материала и возле линии реза. Одеть защитные очки, средства для защиты органов слуха и защитные перчатки. Убедиться, что переключатель находится в положении “выключено - 0”. Затем подключить аккумулятор к инструменту. Принять соответствующее положение, гарантирующее равновесие и запустить шлифовальную машину включателем. Включатель имеет блокировку, предотвращающую случайный пуск шлифовальной машины. Для включения машины не- обходимо переместить кнопку блокировки назад, чтобы она находилась вровень с включателем, что позволит нажать кнопку включения. Возможность фиксации включателя во включенном положении не предусмотрена, его необходимо все время удерживать в нажатом положении во время работы. Приступить к работе, прикладывая соответствующую сторону круга к обрабатываемому материалу. - в случае абразивных шлифовальных кругов необходимо шлифовать боковой и/или торцевой поверхностью круга, - в случае лепестковых абразивных кругов необходимо шлифовать боковой поверхностью, так чтобы лепестки наждачной бумаги перемещались параллельно обрабатываемой детали, - в случае кругов с липучкой для крепления наждачной бумаги, шлифовать необходимо боковой поверхностью, - в случае проволочной щетки поверхность следует обрабатывать концами проволоки, а не их боковыми поверхностями, - в случае отрезных кругов материал необходимо резать торцом, запрещается шлифовать материал торцом отрезных кругов. При шлифовании боковой поверхностью, машину необходимо удерживать под углом не больше 30 градусов к обрабаты- ваемой поверхности (VII). Перемещать шлифовальную машину следует плавными движениями от себя и к себе. Во время резки отрезной круг должен находится под прямым углом к разрезаемой поверхности. Не следует резать под другим углом. Запрещается изменять угол отрезного круга к обрабатываемому материалу непосредственно во время резки. Резать необходимо исключительно по прямой линии. Несоблюдение этих правил увеличивает риск заклинивания круга в обрабатываемом материале, что может вызвать отскок инструмента в сторону оператора или образование в круге

и разрывов. Во время резки шлифовальную машину следует вести в направлении вращения круга (VIII). Во время работы со шлифовальной машиной нельзя слишком сильно нажимать на обрабатываемый материал или де- лать резкие движения, чтобы не вызвать заклинивания круга или образования в нем трещин и разрывов.39 ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Не допускать к перегрузке шлифовальной машины, температура внешних поверхностей никогда не может превышать 60°С. Для выключения шлифовальной машины требуется освободить включатель. После завершения работы выключить шлифовальную машину, отсоединить аккумуляторную батарею и выполнить

Внимание! Круг может вращаться еще некоторое время после выключения шлифовальной машины. Дождаться полной остановки абразивного круга перед тем, как отложить инструмент. Перед началом осмотра необходимо подождать пока круг охладится. В процессе работы круг и обрабатываемый элемент могут разогреться до высокой температуры. Помните! Во время работы с угловой шлифовальной машиной: Всегда использовать защиту для глаз. Запрещается использовать абразивные круги с максимально допустимой скоростью вращения меньшей, чем 80 м

Не использовать абразивные круги, максимальная допустимая частота вращения которых меньше скорости вращения шлифовальной машины. КОНСЕРВАЦИЯ И ОСМОТРЫ ВНИМАНИЕ! Перед началом настройки, технического обслуживания или консервации следует вынуть штепсель устрой- ства из гнезда электросети. После завершения работы следует проверить техническое состояние электроустройства пу- тем внешнего осмотра и оценки: корпуса и рукоятки, электропровода со штепселем и отгибкой, работы электрического включателя, проходимости вентиляционных щелей, искрения щеток, уровня шума при работе подшипников и передачи, запуска и равномерности работы. В течение гарантийного периода потребитель не может проводить дополнительного монтажа электроустройств и проводить замену любых частей и составных, поскольку это вызывает потерю гарантийных прав. Все перебои, обнаруженные во время осмотра или работы, являются сигналом для проведения ремонта в сер- висном пункте. После завершения работы корпус, вентиляционные щели, переключатели, дополнительную рукоятку и щитки следует очистить, напр., струей воздуха (давление не более 0,3 MPa), кистью или сухой тряпочкой без применения химических средств и моющих жидкостей. Устройство и зажимы очистить сухой чистой тряпкой.40 ОРИГІНАЛЬНА ІНСТРУКЦІЯ
