MANUAL DE UTILIZARE YT82827 Yato

1. carcasă
2. mâner adițional
3. carcasa discului abraziv
4. arbore
5. blocarea arborelui
6. comutator
7. ajustare turatie
8. disc abraziv
9. flanşă de fixare jos
10. flanşă de fixare sus
11. accumulator
12. încărcător accumulator
13. indicator încărcare accumulator
14. blocadă accumulator

ES

Intrebuintează antifoane

Use protectores de la vista

Intrebuințează ochelari de protejare

Nu îl folosiți pentru tăiere

Folositi întotdeauna polizorul tinându-l cu ambele mâini

Acest simbol indică faptul că deșeurile de echipamente electrice și electronice (inclusiv baterii și accumulatori) nu pot fi eliminate împreună cu alte tipuri de deșeuri. Deșeurile de echipamente trebuie colectate și predate separat la un punct de colectare în vederea reciclării și recuperării, pentru a reduce cantitatea de deșeuri și consumul de resurse naturale. Eliberarea necontrolată a componentelor periculoase conținute în echipamentele electrice și electronice poate prezenta un risc pentru sănătatea oamenilor și are efect advers asupra mediului. Gospodările joacă un rol important prin contribuția lor la reutilizare și recuperare, inclusiv reciclarea deșeurilor de echipamente. Pentru mai multe informații în legătură cu metodele de reciclare adecvate, contactați autoritățile locale sau distributorul dumneavoastră.

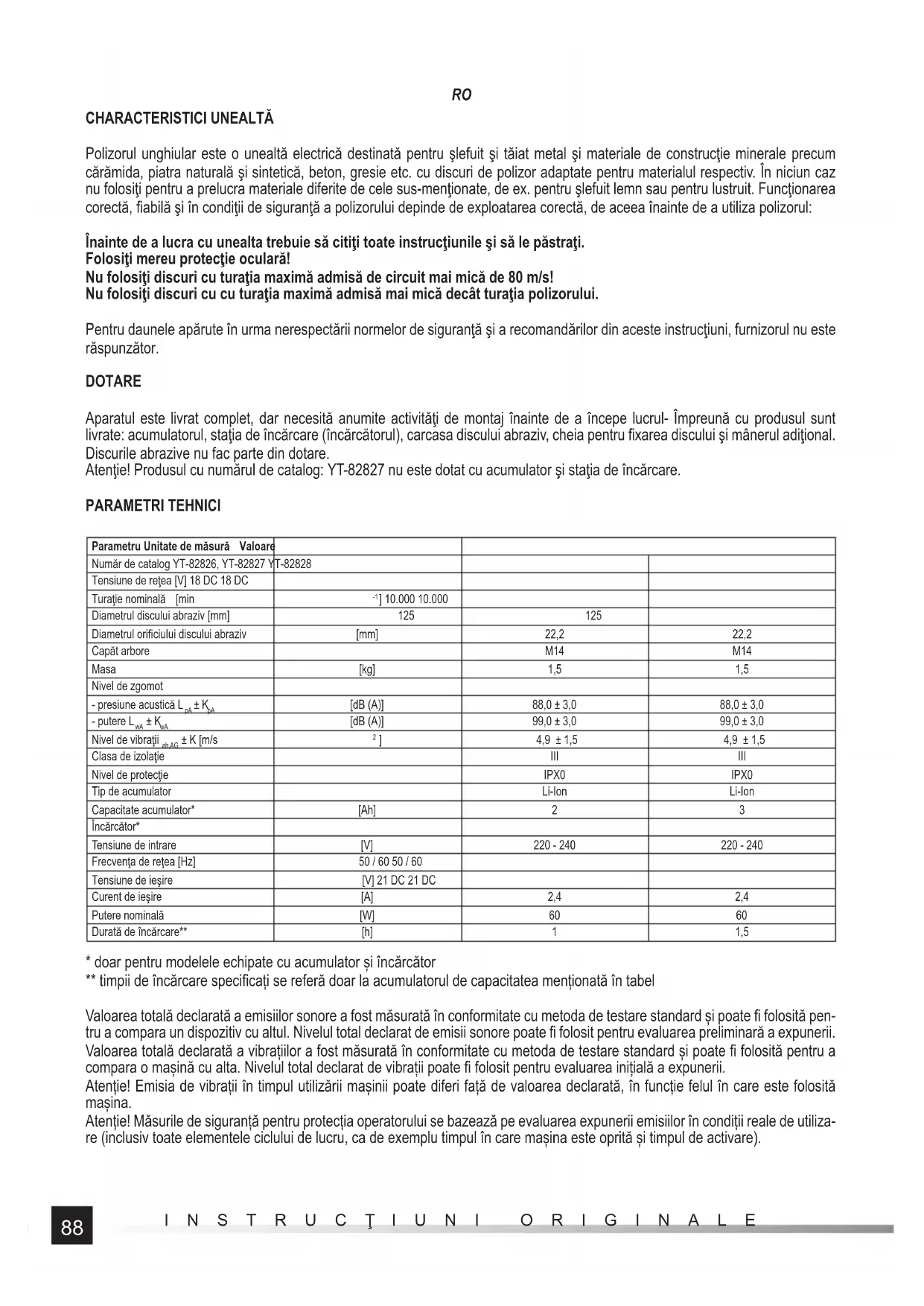

Polizorul unghiular este o unealtă electrică destinată pentru șlefuit și tăiat metal și materiale de constructie minerale precum cărămida, piatra naturală și sintetică, beton, gresie etc. cu discuri de polizor adaptate pentru materialul respectiv. În niciun caz nu folositi pentru a prelucra materiale diferite de cele sus-mentionate, de ex. pentru șlefuit lemn sau pentru lustruit. Funcționarea corectă, fiabilă și în condiții de siguranță a polizorului depinde de exploatarea corectă, de aceea înainte de a utiliza polizorul:

Înainte de a lucra cu unealta trebuie să citiți toate instrucțiunile și să le păstrați.

Folosiți mereu protecție oculară!

Nu folosiți discuri cu turația maximă admisă de circuit mai mică de 80 m/s!

Nu folosiți discuri cu cu turația maximă admisă mai mică decât turația polizorului.

Pentru daunele apărute în urma nerespectării normelor de siguranță și a recomandărilor din aceste instrucțiuni, furnizorul nu este răspunzător.

DOTARE

Aparatul este livrat complet, dar necesită anumite activități de montaj înainte de a începe lucrul- Împreună cu produsul sunt livrate: accumulatorul, statția de încărcare (încărcătorul), carcasa discului abraziv, cheia pentru fixarea discului și mânerul adițional. Discurile abrazive nu fac parte din dotare.

Atenție! Produsul cu numărul de catalog: YT-82827 nu este dotat cu accumulator și statia de încărcare.

PARAMETRI TEHNICI

Parametru Unitate de măsură Valoare
Număr de catalog YT-82826, YT-82827 YT-82828
Tensiune de rețea [V] 18 DC 18 DC
Turație nominală [min	^-1 ] 10.000 10.000
Diametrul discului abraziv [mm]	125	125
Diametrul orificiului discului abraziv	[mm]	22,2	22,2
Capăt arbore		M14	M14
Masa	[kg]	1,5	1,5
Nivel de zgomot
- presiune acustică L_pA ± K_pA	[dB (A)]	88,0 ± 3,0	88,0 ± 3,0
- putere L_vA ± K_vA	[dB (A)]	99,0 ± 3,0	99,0 ± 3,0
Nivel de vibrații _ehAG ± K [m/s	^2 ]	4,9 ± 1,5	4,9 ± 1,5
Clasa de izolatje		III	III
Nivel de protecție		IPX0	IPX0
Tip de accumulator		Li-lon	Li-lon
Capacitate accumulator*	[Ah]	2	3
Încărcător*
Tensiune de intrare	[V]	220 - 240	220 - 240
Frecvența de rețea [Hz]	50 / 60 50 / 60
Tensiune de ieșire	[V] 21 DC 21 DC
Curent de ieșire	[A]	2,4	2,4
Putere nominală	[W]	60	60
Durată de încărcare**	[h]	1	1,5

* doar pentru modelele echipate cu accumulator și încărcător
** timpii de încărcare specificați se referă doar la accumulatorul de capacitatea menționată în tabel

Valoarea totală declarată a emisiilor sonore a fost măsurată în conformitate cu metoda de testare standard și poate fi folosită pentru a compara un dispozitiv cu altul. Nivelul total declarat de emisii sonore poate fi folosit pentru evaluarea preliminară a expunerii. Valoarea totală declarată a vibrațiilor a fost măsurată în conformitate cu metoda de testare standard și poate fi folosită pentru a compara o mașină cu alta. Nivelul total declarat de vibrații poate fi folosit pentru evaluarea inițială a expunerii.

Atenție! Emisia de vibrații în timpul utilizării mașinii poate diferi față de valoarea declarată, în funcție felul în care este folosită mașina.

Atenție! Măsurile de siguranță pentru protecția operatorului se bazează pe evaluarea expunerii emisiilor în condiții reale de utilizare (inclusiv toate elementele ciclului de lucră, ca de exemplu timpul în care mașina este oprită și timpul de activare).

CONDITII GENERALE DE SECURITATE

ATENTIE! Trebuie citite toate instrucțiunile de mai jos. Nerespectarea lor poate duce la electrocutae, la incendiu sau la leziuni. Noțiunea “sculă electrică” folosită în instrucțiuni se referă la toate sculele acționate cu curent electric, atât cele alimentate cu energie prin cablu cât și cele fără cablu.

TREBUIE RESPECTATE INSTRUCTIUNILE DE MAI JOS

Locul de lucru

Locul de lucru trebuie întreținut curat și să fie bine iluminat. Dezordinea cât și iluminarea insuficientă pot fi pricina accidentelor. Nu se recomandă utilizarea sculelor electrice în mediu în care este mărit riscul exploziei, sau în mediu care conține fluide inflamabile, gaze sau vapori. Sculele electrice generează scântei care, în contact cu gaze sau vapori inflamabili pot pricinui incendiu. Evitați aproprierea la locul de muncă a copiilor sau a altor persoane străine. În afară acest avertisiment fiți foarte atenți, deoarece pierderea concentrației poate pricinui pierdera controlului asupra sculei.

Securitatea electrică

Sztecărul conductorului electric trbuie să corespundă cu priza electrică. Este interzisă modificarea ștecărului. Este interzisă modificarea ștecărului cu scopul de a fi adaptabil la priza electrică. Sztecărul ne modificat micșorează riscul electrocutării. Evitați posibilitatea contactului cu cu obiecte cu împământare ca țevi, radiatoare și instalații frigorifere. Corpul omenesc împământat mărește riscul electrocutării.

Se recomandă evitarea expunerii sculei electrice în contact cu percipitații atmosferice sau cu umezeala. Apa și umezeala, care intră în interiorul sculei electrice mărește riscul electrocutării.

Nu supraîncărcați conducta de alimentare electrică. Nu purtați scula ținând-o de conducta de alimentare electrică, nu trageți de conductă vrând să scoateți ștecărul din priza de alimentare electrică. Evitați contactul conductei cu căldură, cu uleiuri, sau cu obiecte ascuțite și elemente în mișcare. Defectarea conductei de alimentare mărește riscul electrocutării.

In cazul efectuării lucrului în afara încăperilor trebuie să întrebuințați conductori prelungitori destinați pentru întrebuințarea lor afară. Intrebuințarea conductorilor corespunzători micșorează riscul electrocutării.

În cazul în care nu puteți evita să utilizați unealta electrică într-un mediu umed, drept protecție împotriva tensiunii electri-ce trebuie să utilizați un dispozitiv cu curent diferențial (RCD). Utilizarea RCD scade riscul de electrocutare.

Securitatea personală

Apucă-te de lucru numai în bună condiție fizică și psihică. Fii precaut la ceace faci. Nu lucra atunci când ești obosit sau sub influența medicamentelor sau a alcoolului. Cea mai mică neatenție, în timpul lucrului, poate provoca leziuni serioase a corpului. Intrebuințează mijloace de protejare personală. Totdeauna puneți ochelari de protecție. Intrebuințarea mijloacelor de protejare personală, adică măști respiratorii de protecție, încălțăminte de protecție, căști și antifoane pe urechi micșorează riscul leziunilor serioase ale corpului tău.

Evită întâmplătoarea punere în funcțiune a sculei. Inainte de a alimenta scula cu energie electrică verifică totdeauna dacă întrerupătorul este pe poziția „deconectat“. Tinând degetul pe întrerupătorul sculei sau punerea în funcțiune a sculei electrice atunci când întrerupătorul este pe poziția „conectat” poate duce la leziuni serioase ale corpului tău.

Inainte de a pune în funcțiune scula electrică dă la o parte toate cheile și alte scule care au fost întrebuințate la reglarea ei. Cheia lăsată pe elementele rotitoare ale sculei poate duce la leziuni serioase ale corpului tău.

Păstrează-ți echilibrul. Tot timpul păstrează statura corespunzătoare. Această poziție îți va permite să stăpânești scula electrică în cazuri de situații de lucru neașteptate.

Impbracă-te în haine de protejare. Nu te îmbrăca în haine largi și cu bijuterii. Părul, îmbrăcămintea și mănușile să nu le apropii de piesele în mișcare ale sculei electrice. Imbrăcămintea largă, bijuteria sau părul lung se pot agăța de piesele în mișcare ale sculei.

Intrebuințează extractor de praf sau recipient pentru praf, dacă scula este înzestrată cu recipient. Imbină le corect. Utilizarea extractorului de praf micșorează riscul leziunilor serioase ale corpului tău.

Utilizarea sculei electrice

Nu supra încărca scula electrică. Utilizează scula corespunzătoare lucrului care trebuie să-l faci. Alegerea sculei corespunzătoare lucrului respectiv, asigură eficientă și siguranță în timpul lucrului.

Nu întrebuința scula electrică, dacă întrerupătorul ei nu funcționează corect. Scula, pe care nu o poți verifica utilizând întrerupătorul alimentării electrice este foarte periculoasă deci trebuie dată la reparat.

Inainte de reglarea sculei, schimbarea accesoriiilor sau la terminrea lucrului, deconectează conducta de alimentare. Scula electrică deconectată dela alimentare evită o neașteptată, întâmplătoare punere în funcțiune.

Păstrează scula la loc neaccesil copiilor. Nu permite nimănui să lucreze cu scula electrică dacă nu este școlarizat în ceace privește deservirea ei. Scula electrică poate fi foarte periculoasă în mâna cuiva ne școlarizat.

Scula trebuie să fie întreținută corespunzător. Verifică dacă scula este bine păsuită, nu are jocuri la piesele în mișcare. Verifică desemeni, dacă vreun element la scula electrică nu este defectat. În caz că vei constata vreun deranjament, el trebuie eliminat înainte de a utiliza scula. Multe accidente au avut loc din cauza întreținerii ne corespunzătoare.

RO

Sculele tăietoare trebuie întreținute curate și scuțite. Întreținerea corespunzătoare a sculei tăietoare poate fi cu ușurință controlată în timpul lucrului.

Utilizează scula electrică și accesoriiile conform instrucțiunilor de mai sus. Utilizează sculele în conformitate cu destnația lor, având în vedere felul lucrului și condițiile de lucru. Intrebuințarea sculelor la alt fel de lucrări decât la cele pentru care au fost proiectate, mărește riscul nașterii situațiilor periculoase.

Reparațiile

Repararea sculei trebuie executată numai de către ateliere autorizate, care au numai piese de schimb originale. In acest fel, este asigurată securitatea utilizării sculei electrice.

INSTRUCTIUNI DE SIGURANTĂ SUPLIMENTARE PENTRU POLIZOARE UNGHIULARE ȘI MAȘINI DE ȘLEFUIT

Scula este destinată doar polizării, polizării cu hârtie abrazivă, polizării cu perii de sărmă și tăierii. Citiți și vizualizați toate avertizările, instrucțiunile, cifrele și specificațiile livrate o dată cu scula electrică. Nerespectarea tuturor instrucțiunilor de mai jos poate duce la electrocutare, incendiu sau răniri grave.

Nu modificați scula pentru a o face să se potrivească la o lucrare pentru care nu a fost destinată și nu a fost specificată de producător. Asemenea modificare va duce la pierderea controlului și la provocarea unor accidente grave.

Este interzis să folosiți scula ca sculă de lustruit sau în orice alt fel care nu este în conformitate cu manualul. Efectuarea altor lucrări în afara celor pentru care este destinată mașina poate prezenta un risc și duce la accidente.

Nu folosiți accesorii care nu au fost avute în vedere de producător sau destinate lucrului cu mașina. Faptul că pot fi atașate accesorii la mașina electrică nu garantează funcționarea în condiții de siguranță.

Turația maximă a accesoriiilor trebuie să fie egală ca turația maximă a mașinii, sau mai mare. Accesoriiile cu turație mai mică decât turația mașinii se pot dezintegra în fragmente în timpul funcționării.

Diametrul exterior și grosimea accesorilor trebuie să fie în limitele dimensiunilor specificate pentru mașină. Nu este posibil să se controleze sau utilizeze accesorii de dimensiuni necorespunzătoare.

Dimensiunea găurii de montare a talerelor, discurilor, flanșelor și altor accesorii trebuie să corespundă dimensiunii axului mașinii. Accesoriiile cu dimensiunea găurii de montare necorespunzătoare pentru dimensiunea axului mașinii vor începe să vibreze în timpul funcționării, cețea ce poate duce la pierderea controlului asupra mașinii.

Nu folositi accesorii deteriorate. Înainte de fiecare utilizare, verificați starea accesoriiilor pentru a identifica prezența unor fragmente desprinse, a crăpăturilor, abraziunii și uzurii excesive. În cazul în care vreun accesoriu este scăpat pe jos, verificați-l dacă prezintă deteriorări sau montați un accesoriu nou și nedeteriorat. După ce ați verificat și montat accesoriiile, asigurați-vă că dumneavoastră și toți cei aflați în zonă stau în afara planului de rotație al accesoriiilor, apoi porniți mașina timp de un minut la turație maximă. Accesoriiile deteriorate se dezintegrează în timpul testului.

Folosiți echipament de protecție individual. Folosiți măști de față și ochelari de protecție, în funcție de lucrare. Dacă este necesar. folosiți măști de praf, protecții auditive, mănuși de protecție și șorțuri pentru a vă proteja împotriva fragmentelor mici de accesorii sau material desprinse timpul lucrului. Protecția pentru ochi trebuie să poată opri particulele generate în timpul lucrului. Masca de praf trebuie să poată filtra particulele generate în timpul funcționării. Expunerea prea îndelungată la zgomot poate duce la pierderea auzului.

Asigurați-vă că toate persoanele din jur se află la o distanță sigură față de zona de lucru. Persoanele care au acces la locul de muncă trebuie să poarte echipament de protecție individual. Fragmentele sau bucățile de accesorii deteriorate, care sunt generate în timpul lucrului, pot fi proiectate în apropierea zonei de lucru.

La efectuarea unor lucrări în care discul poate intra în contact cu un cablu sau conductor electric aflat sub tensiune, țineti mașina doar de mânerele izolate. Când discul este în contact cu un cablu aflat sub tensiune, aceasta poate duce la punerea sub tensiune a părților metalice, ducând la electrocutarea operatorului mașinii.

Feriți cablul electric de componentele rotative ale mașinii. Dacă pierdeți controlul asupra mașinii, cablul electric poate fi prins sau tăiat iar mâna sau bratul dumneavoastră pot fi trase de componentele rotative ale masinii.

Nu lăsați niciodată mașina jos înainte de oprirea completă a componentelor rotative. Componentele rotative pot să se „agate” de sol și, astfel, scula să vă scape de sub control.

Nu porniți mașina în timpul deplasării. Contactul neintenționat cu piesele în mișcare poate duce la agățarea și tragerea hainelor de către sculă, aceasta putând intra în contact cu corpul dumneavoastră.

Curățați regulat orificiile de ventilație ale sculei. Ventilatorul aspiră în interiorul sculei praful generat în timpul lucrului. Acumularea excesivă de particule metalice conținute în praf crește riscul de electrocutare.

Nu folositi mașina în apropiere de materiale inflamabile. Scânteile generate în timpul funcționării pot provoca incendii.

Nu folosiți accesorii care necesită răcire cu lichid. Apa sau agentul de răcire pot provoca electrocutarea.

Dimensiunea filetului accesoriiilor trebuie să corespundă filetului de la axul mașinii de șlefuit. Pentru accesoriiile montate prin intermediul flanșei, orificiul de prindere a accesoriiilor trebuie să corespundă dimensiunii flanșei de prindere.

Accesorile care nu se potrivesc la sistemul de montare al sculei vor duce la descentrare, vibrații excesive și pot duce la pierderea controlului asupra sculei.

RO

Avertizări în legătură cu reculul mașinii spre operator

Reculul sculei spre utilizator este cauzat de blocarea talerului rotativ, periei, benzii de lustruit sau de altor accesorii, Blocarea sau înțepenirea duce la oprirea bruscă a accesoriiului, ceea ce duce la rotirea mașinii electrice în sens opus celui de rotatie al accesoriiului.

De exemplu, dacă discul abraziv este blocat sau înțepenit în piesa de lucru, muchia discului se poate înfunda în suprafața materialului, făcând ca discul să fie aruncat în afară sau în sus.

Discul poate fi proiectat spre sau dinspre operator, în funcție de sensul de rotație al discului abraziv în punctul de blocare. Este posibil ca discurile abrazive să se rupă în aceste condiții.

Reculul maşinii câtre utilizator este rezultatul utilizării incorecte și/sau nerespectării instrucțiunilor din Manualul utilizatorului. Ace-astă situație poate fi evitată prin respectarea instrucțiunilor următoare.

Prinderea fermă a mașinii electrice și poziția corectă a corpului și brațelor asigură rezistența împotriva forțelor de recul. Folosiți întotdeauna un mâner suplimentar dacă este livrat cu mașina, pentru a asigura controlul maxim în timpul reculu-lui sau oricărei mișcări neașteptate în timpul pornirii mașinii. Utilizatorul va putea controla rotația mașinii sau reculul dacă se iau măsurile de precauție corespunzătoare.

Feriti mâinile de componentele rotative ale masinii. Piesele rotative pot intra în contact cu mâinile în urma reculului.

Nu stați în zona unde scula poate să ajungă din cauza reculului. Reculul va deplasa mașina în sens opus celui de rotație a discului abraziv, în punctul de prindere.

Acordati o atenție specială la lucrul în apropiere de colțuri, muchii ascuțite etc. Preveniți deplasarea axială a discului abraziv și blocarea sa. La prelucrarea unor colțuri sau muchii există un risc crescut de blocare a discului abraziv, ducând la pierderea controlului sau reculului sculei.

Nu folosiți discuri cu lanț tăietor pentru prelucrarea lemnului, discuri diamantate segmentate cu spații pe circumferință între segmente mai mari de 10 mm sau discuri cu dinți. Asemenea discuri provoacă adesea reculuri și pierderea controlului asupra sculei.

Avertizări privind polizarea și tăierea

Folosiți doar discuri destinate pentru lucrul cu scule de mână și apărători corespunzătoare pentru un anumit tip de disc. Discurile pentru care nu a fost proiectată scula nu pot fi acoperite corespunzător și nu sunt sigure.

Discul convex trebuie montat astfel încât suprafața de șlefuire să nu depășească planul flanșei de protecție a apărătoarei. Un disc incorect montat, care depășește apărătoarea, prezintă risc în timpul utilizării.

La maşină trebuie fixată bine o apărătoare, așezată într-o poziție care asigură siguranța maximă, astfel încât să fie expusă spre operator cea mai mică suprafață a discului posibilă. Această apărătoare ajută la protejarea operatorului față de fragmentele de disc spart și previne contactul accidental cu discul.

Discul trebuie folosit conform destinației sale. De exemplu, nu polizați cu un disc pentru tăiere. Discurile abrazive de tăiere sunt proiectate pentru sarcină circumferențiară și forțele laterale aplicate asupra unui asemenea disc pot duce la spargerea sa.

Folosiți întotdeauna flanșe de prindere nedeteriorate, de dimensiune corectă, adaptată la discul de tăiere. Flanșele corecte care prind discul abraziv reduc posibilitatea de deteriorare a discului. Flanșele de prindere pentru discurile de tăiere pot fi diferite de flanșele de prindere pentru discurile abrazive.

Nu folosiți discuri abrazive uzate luate de la mașini mai mari. Un disc de diametru mai mare nu este adaptat la turația mai mare a sculelor mai mici și se poate sparge.

Dacă folosiți discuri multifuncționale, folosiți întotdeauna o apărătoare adecvată pentru tipul de lucrare respectiv. Utilizarea unei apărători necorespunzătoare poate duce la neasigurarea gradului de protecție dorit, ceea ce poate avea ca rezultat accidente grave.

Avertizări în legătură cu tăierea

Nu „loviți” cu discul și nu aplicați o presiune prea mare. Nu încercați să tăiați prea adânc. Solicitarea excesivă a discului de polizare duce la creșterea sarcinii și susceptibilitatea de flambare sau prindere a discului în rostul tăieturii, ceea de crește riscul de recul spre operator sau de deteriorare a discului.

Nu stați cu corpul în planul de tăiere sau în spatele discului de polizare aflat în mișcare de rotație. Dacă, în timpul lucrului, discul abraziv se rotește în sensul dinspre operator, reculul spre operator poate împinge discul și scula spre operator.

Dacă discul este blocat sau tăierea este întreruptă din indiferent ce motiv, opriți scula și țineți-o nemișcată până ce ro-tația încetează complet. Nu încercați niciodată să trageți discul abraziv care se rotește afară din rostul tăieturii, deoarece aceasta poate duce la recul spre operator. Se recomandă să găsiți cauzele și să luați măsuri corespunzătoare pentru a preveni blocarea discului.

Nu reluați tăierea când discul este în material. Lăsați discul să atingă turația nominală și doar apoi introduceți cu atenție discul în rostul tăieturii. Discul poate fi blocat, tras sau împins înapoi spre operator în cazul în care tăierea este reluată în material.

Susțineți panourile și alte materiale supradimensionate pentru a minimiza riscul de blocare și recul spre operator. Piesele de lucru supradimensionate au tendința să de încovoiaie sub propria greutate. Suporturile trebuie plasate sub piesa de lucru în apropiere de linia de tăiere și aproape de marginea piesei de lucru, de ambele părți ale liniei de tăiere.

Aveți grijă în mod deosebit la efectuarea unor tăieturi adânci în pereți sau alte suprafețe necunoscute. Un disc poate tăia conducte de gaz, cabluri electrice sau alte obiecte care pot cauza reculul către operator.

Nu încercați să tăiați după o linie curbă. Suprasolicitarea discului duce la creșterea sarcinii și posibilitatea de răsucire sau blo-

RO

care în rostul tăieturii și probabilitatea de recul spre operator sau de deteriorare a discului, ceea ce poate duce la accidente grave.

Avertizări privind polizarea cu hârtie abrazivă

Folositi hârtie abrazivă de dimensiune corespunzătoare. La selectarea unui disc abraziv, respectați instrucțiunile producătorului. O foaie abrazivă care depășește mult talerul poate provoca accidente și, de asemenea, poate crește riscul de blocare, rupere sau recul spre utilizator.

Avertizări în legătură cu lucrul cu peria de sârmă

Atenție, deoarece fragmente de sărmă pot fi proiectate din perie în cursul funcționării normale. Nu suprasolicitați firele aplicând o presiune prea mare asupra periei. Sârma se poate agăta ușor de îmbrăcăminte subțire sau piele.

În cazul în care se recomandă utilizarea apărătorilor la lucrul cu peria de sărmă, împiedicați orice contact între perie și apărătoare. Peria de sărmă își poate crește diametrul sub sarcină și sub efectul forței centrifuge.

Avertizări de sigurantă privind lustruirea

Nu lăsați vreo parte liberă de la discul de lustruire sau coordă de fixare să se rotească liber. Corzile libere și care se rotesc se pot agăța de degete sau de piesa de prelucrat.

PREGATIREA PENTRU LUCRU

ATENTIE! Toate acțiunile enumerate în acest capitol trebuie fă cute cu tensiunea de alimentare deconectată - accumulatorul trebuie separat dela utilaj.

Instrucțiuni de siguranță de încărcare a accumulatorului

Atenție! Înainte de a începe să încărcați trebuie să vă asgiruați că ștecherul, cablul și carcasa încărcătorului nu sunt fisurate sau defecte. Se interzice utilizarea stației de încărcare și a încărcătorului atunci când acestea nu funcționează corect sau sunt defecte! Pentru a încărca accumulatorii folosiți doar stația de încărcare și încărcătorul din dotare. Utilizarea altui încărcător poate provoca incendiu sau deteriorarea uneltei. Încărcarea accumulatorului poate fi efectuată doar într-o încăpere închisă, uscată și ferită de accesul persoanelor străine, în special a copiilor. Nu le permiteți să folosească stația de încărcare și încărcătorul fără supra-vegherea unei persoane adulte! În cazul în care este necesar să părăsiți încăperea în care se efectuează încărcarea, trebuie să scoateți ștecherul încărcătorului din priză. În cazul în care din încărcător iese fum, miros suspect, etc. trebuie să scoateți imediat ștecherul încărcătorului din priză!

Maşina de găurit-şurubelniță electrică este livrată cu accumulatorul descărcat, de aceea înainte de a începe lucrul trebuie să-l încărcați în mod conform cu procedura descrisă mai jos folosind încărcătorul și stația de încărcare. Acumulatorii tip Li-ION (litiu-ion) nu prezintă așa-numitul „efect de memorie”, ceea ce permite încărcarea acestora în orice moment. Se recomandă totuși descărcarea accumulatorului în timpul lucrului normal, iar apoi să-l încărcați până la capacitate maximă. În cazul în care datorită tipului de lucrare nu puteți opera în acest mod de fiecare dată accumulatorul, trebuie să faceți acest lucru la fiecare câteva sau la câte o duzină de cicluri de funcționare. Se interzice descărcarea accumulatorilor prin scurt-circuitarea electrodelor, deoarece acest lucru poate duce la defectiuni ireversibile! De asemenea se interzice verificarea stării accumulatorilor prin apropierea electrodelor care să ducă la scânteierea acestuia.

Depozitarea accumulatorului

Pentru a prelungi durata de funcționare a accumulatorului trebuie să asigurați condițiile corespunzătoare de depozitare. Acumulatorul rezistă aproximativ 500 cicluri „încărcare - descărcare”. Acumulatorul trebuie depozitat în intervalul de temperaturi între 0° și 30° Celsius, la o umiditate relativă a aerului de 50%. Pentru a depozita accumulatorul o durată îndelungată trebuie să-l încărcați până la 70% din capacitate. În cazul în care depozitați o durată mai îndelungată trebuie să încărcați periodic, o dată pe an accumulatorul. Nu permiteți descărcarea excesivă a accumulatorului, deoarece acest lucru scurtează durata de viață a acestuia și poate provoca daune ireversibile.

Pe durata de depozitare a accumulatorului acesta se va descărca treptat, datorită scurgerii timpului. Procesul de descărcare depinde de temperatura de depozitare, cu cât temperatura este mai ridicată, cu atât mai rapid este procesul de descărcare. În caz de depozitare neadecvată a accumulatorilor se poate ajunge la scurgeri de electrolit. În caz de scurgeri trebuie să asigurați scurgerea cu o substanță de neutralizare, în caz de contact al electrolitului cu ochii, trebuie să spălați din abundență cu apă, iar apoi apelați la asistență medicală. Se interzice utilizarea uneltei cu accumulator defect.

În cazul în care accumulatorul este uzat în totalitate trebuie să-l transmiteți la un punct specializat în colectarea și reciclarea acestui tip de deșeuri.

Transportul accumulatorilor

Accumulatorii litiu – ion cf. normelor legale sunt considerați materiale periculoase. Utilizatorul uneltei poate transporta unealta cu accumulator sau doar accumulatorii pe uscat. Nu trebuie îndeplinite condiții adiționale. În cazul în care comandați efectuarea transportului unor persoane terțe (de exemplu prin firmă de curierat) trebuie să procedați în conformitate cu prevederile referitoare la transportul de materiale periculoase. Înainte de a trimite prin colet trebuie să luați legătura cu o persoană cu calificări corespunzătoare.

RO

Se interzice transportul acumulatorilor defecti. Pe timpul transportului acumulatorii demontați trebuie dati jos de pe unealtă, punctele de contact descoperite trebuie protejate, de ex. lipiți cu bandă adezivă. Acumulatorii trebuie protejați în ambalaj astfel încât să nu se deplaseze în ambalaj în timpul transportului. De asemenea trebuie să respectați prevederile naționale cu privire la transportul de materiale periculoase

Încărcarea accumulatorului

Atenție! Înainte de încărcare trebuie să decuplați încărcătorul de la stația de încărcare scoateți ștecherul din priză. Pe lângă acestea trebuie să curătați acumulatorul și clemele acestuia de mizerie și praf cu o lavetă moale și uscată.

Accumulatorul este dotat cu un indicator de încărcare incorporat. Apăsând butonul se aprind diodele (III), cu cât mai multe, cu atât mai încărcat este accumulatorul. În cazul în care după apăsarea butonului diodei acestea nu se aprind înseamnă că accumulatorul este descărcat.

Decuplați accumulatorul de la unealtă.

Introduceti accumulatorul în soclul încărcătorului (II).

Cuplați încărcătorul la priza rețelei electrice.

Se aprinde dioda roşie, ceea ce înseamnă că procesul de încărcare a început.

După ce ați terminat de încărcat se stinge dioda roșie și se va aprinde dioda verde care înseamnă că accumulatorul a fost încărcat integral.

Scoateți stecherul încărcătorului din priză.

Scoateți acumulatorul din statia de încărcare, apăsând butonul de blocare al accumulatorului.

Atenție! În cazul în care după cuplarea încărcătorului la rețeaua electrică se aprinde dioda verde înseamnă că acumulatorul este încărcat integral. În acest caz încărcătorul nu începe procesul de încărcare.

MONTAJUL PIESELOR DIN DOTARE

Montajul carcasei discului abraziv

Pentru a face acest lucru aplicați carcasa discului pe partea cilindrică a carcasei în jurul arborelui și folosiți șurubul sau clema inelului carcasei pentru a imobiliza astfel încât carcasa să fie fixată simplu, ferm și sigur. Setați carcasa discului abraziv astfel încât partea neacoperită să fie cât mai departe de mâna utilizatorului mașinii de șlefuit. Nu lucrați cu mașina de șlefuit fără carcasa discului abraziv corect montată!

Împreună cu mașina de șlefuit este furnizată carcasa de protecție care asigură protecția corespunzătoare pe durata șlefuirii cu discuri abrazive și discuri cu hârtie abrazivă și unele perii de sărmă. După montarea pe arbore discul nu poate depăși marginea laterală a carcasei de protecție. În caz de efectuare a altui tip de lucru permis trebuie să luați legătura cu producătorul pentru a cumpăra carcasa destinată pentru acest tip de lucrare.

Montajul mânerului adițional

Înfiletați ferm mânerul pe capul uneltei. Mânerul este prevăzut cu soclu care permite deopzitarea cheii pentru fixarea discului abraziv. Acest fapt facilitează depozitarea cheii. După ce ați terminat toate lucrările care necesită utilizarea cheii trebuie să o introduceți în soclu și să vă asigurați că nu iese automat sub greutatea proprie.

MANIPULAREA DISCURILOR ABRAZIVE

ATENTIE! Montajul discului abaziv poate fi realizat doar atunci când tensiunea de alimentare este decuplată. Demontați acumulatorul din priza uneltei electrice!

Montarea discurilor abrazive

Decuplați tensiunea de alimentare de la unealtă. Demontați acumulatorul din priza uneltei electrice!

Pe durata montajului trebuie să aveți grijă ca marginile A (IV) din partea inferioară a arborelui și flanșele de fixare să se supra-pună exact.

Fixați flança superioară de fixare pe arbore.

Fixați discul abraziv pe arbore și pe flança de montare de sus.

Înfiletați flança de fixare de jos pe arbore.

Apăsați blocada arborelui și înfiletați flanșa de fixare de jos cu cheia, iar apoi încetați să apăsați blocada.

Montați acumulatorul în unealta electrică, porniți mașina de șlefuit și observați cum funcționează în gol timp de aproximativ 1 minut.

Demontați acumulatorul și verificați dacă discurile au fost montate corect.

Pozitia flanşelor de fixare

Trebuie să luați în considerare faptul că discurile pot avea o grosime diferită în locul de montare pe arbore.

În funcție de discurile abrazve subțiri utilizate (grosime de max. 3,2 mm), sau groase (grosime mai mare de 3,2 mm) situarea

RO

flanşelor de fixare este diferită (III). Nu folosiți discuri cu grosimea mai mare de 6 mm.

Demontarea discurilor abrazive

Opriti maçina de şlefuit şi demontați acumulatorul.

Apăsați blocada arborelui și desfiletați flanșa de fixare de jos cu cheia, iar apoi dați jos discul abraziv de pe arbore. Curățați arborele și flanșele de fixare de praf și alte impurități generate în timpul lucrului.

Tipurile de discuri abrazive

Pentru lucrul cu mașina de șlefuit puteți folosi orice disc abraziv destinat pentru utilizare cu mașini de șlefuit unghiulare cu turația de cel puțin 80 m/s, precum și diametrele de fixare și externe în tabelul cu date tehnice.

În cazul în care discul abraziv este prevăzut cu orificiu nefiletat pentru montajul acestuia trebuie să folosiți flanșe de fixare.

De asemenea puteți monta discuri abrazive cu diametrul extern stabilit în tabelul cu date tehnice dotate cu orifi ciu fi letat M14. În acest caz nu puteți folosi flanșe de fixare, înfiletați discul direct pe arbore, blocați-l cu butonul și înfiletați discul ferm și bine cu o cheie plată (nu face parte din dotarea mașinii de șlefuit).

În cazul discurilor care permit montajul discului de hârtie abrazivă cu scai trebuie să folosiți doar discuri abrazive cu diametrul indicat în tabelul cu date tehnice. Discurile trebuie amplasate concentric pe discul abraziv. Marginea discului abraziv nu poate depăși marginea discului.

De asemenea puteți folosi discuri diamantate cu dimensiunile din tabelul cu date tehnice destinate pentru tăiere și șlefuire uscată. Montajul trebuie efectuat la fel ca în cazul celorlalte tipuri de discuri abrazive.

Pentru prelucrarea metalelor se recomandă utilizarea de discuri abrazive fabricate din materiale destinate pentru prelucrarea tipului respectiv de metal. Trebuie să luați la cunoștință documentația anexată la discul abraziv.

Pentru prelucrarea materialelor ceramice puteți folosi discurile abrazive destinate pentru prelucrarea pietrelor sau discuri diamantate pentru prelucrarea uscată.

Se recomandă utilizarea periilor de sărmă și discurilor cu hârtie abrazivă pentru îndepărtarea straturilor vechi de vopsea de pe piesele de metal.

Se interzice prelucrarea orificiului de fixare, arborelui sau utilizarea de inele de reducție pentru adaptarea diametrului orificiului de fixare pe diametrul arborelui. Se interzice utilizarea discului abraziv cu diametru de fixare diferit de cel stabilit în tabelul cu date tehnice. Se interzice utilizarea discurilor cu lanț sau discurilor pentru tăiat datorită riscului de apariție a reculului uneltei în direcția operatorului.

Atenție! Se interzice utilizarea altor discuri decât cele admise pentru utilizare în aceste instrucțiuni. Chiar dacă acestea pot fi montate pe arborele mașinii de șlefuit. Discurile necorespunzătoare pot să nu reziste la sarcinile generate în timpul lucrului cu mașina de șlefuit unghiulară. Discurile abrazive defecte, descompuse reprezintă un pericol de apariție a unor leziuni corporale grave sau de deces.

UTILIZAREA MAŞINII DE ŞLEFUIT

Demontați acumulatorul din priza uneltei electrice!

Înainte de a începe lucrul cu unealta trebuie să verificați dacă carcasa aparatului, protecția și accumulatorul nu sunt defecte.

În cazul în care observați orice defectiuni se interzice lucrul cu mașina de şlefuit!

Montați protectția discului abraziv și mânerul.

Nu lucrați niciodată cu mașina de șlefuit fără ca protecția discului abraziv să nu fie montată!

Selectați modul corect de funcționare a discului abraziv și montați discul abraziv pe arborele mașinii de șlefuit.

Materialul prelucrat trebuie fixat în mod corespunzător astfel încât să nu se deplaseze în timpul prelucrării, de exemplu folosind menghine sau clemе. Discul mașinii de șlefuit se rotește la o turație ridicată, iar fixarea necorespunzătoare a materialului prelucrat poate duce la deplasarea necontrolată a acestuia în timpul lucrului, ceea ce mărește riscul de apariție a unor leziuni grave.

În caz de tăiere trebuie să susțineți materialul de tăiat pe ambele părți ale liniei de tăiere, dar astfel încât pe durata tăierii să nu ducă la blocarea discului. Suporturile trebuie amplasate în apropierea marginii materialului tăiat și în apropierea liniei de tăiere.

Purtați protectie oculară, protectie auditivă și mănuși de protectie.

Verificați dacă comutatorul se află la poziția “oprit - 0”. Apoi conectați acumulatorul la unealta electrică.

Luați o poziție adecvată care garantează păstrarea echilibrului și porniți mașina de șlefuit cu comutatorul.

Comutatorul este prevăzut cu blocadă care protejează împotriva pornirii accidentale a mașinii de șlefuit. Trebuie să deplasați blocada în spate astfel încât să se potrivească cu suprafața comutatorului iar apoi să permită apăsarea acestuia. Comutatorul nu poate fi blocat la poziția pornit și trebuie să-l țineți apăsat tot timpul pe durata lucrului.

Începeti să lucrați așezând suprafața corespunzătoare a discului abraziv pe materialul de prelucrat:

- în cazul discurilor pentru şlefuit trebuie să şlefuiți cu suprafața laterală și/sau frontală,

- în cazul discurilor abrazive cu foi trebuie să folosiți suprafața laterală astfel încât foile discului abrazi să se miște paralel pe suprafața materialului prelucrat,

- în cazul discurilor cu scai care permite montarea hârtiei abrazive, şlefuirea trebuie efectuată cu suprafața laterală,

- în cazul periilor de sărmă trebuie să efectuați prelucrarea cu capătul sărmelor și nu cu suprafața laterală,

- în cazul discurilor pentru tăiat trebuie să tăiați cu suprafața frontală, nu șlefuiți cu suprafața frontală a discurilor pentru tăiat.

RO

Atunci când şlefuiți cu suprafața laterală mențineți mașina de şlefuit la un unghi care nu depășește 30 de grade față de suprafața de prelucrat (VII). Deplasați mașina de şlefuit cu mișcări line către dvs. și dinspre dvs.

Pe durata tăierii discul abraziv trebuie să fie poziționat la un unghi drept față de suprafața de tăiat. Nu trebuie să tăiați la un alt unghi. Se interzice schimbarea unghiului discului de tăiat față de materialul prelucrat pe durata tăierii. Trebuie să tăiați doar în linie dreaptă. Nerespectarea recomandărilor de mai sus mărește riscul de blocare a discului pentru tăiat în materialul prelucrat, ceea ce poate duce la reculul aparatului în direcția operatorului, crăparea discului abraziv sau distrugerea acestuia.

Pe durata tăierii trebuie să deplasați mașina de șlefuit în direcția turației discului VIII).

Pe durata lucrului cu aparatul de şlefuit nu exercitați o presiune prea mare asupra materialului prelucrat și nu faceți mișcări bruște care ar putea duce la blocarea, fisurarea sau ruperea discului pentru şlefuit.

Nu suprasolicitați mașina de șlefuit, temperatura suprafețelor externe nu trebuie să depășească niciodată 60°C.

Încetați să apăsați comutatorul pentru a opri mașina de șlefuit.

După ce terminați lucrul opriți mașina de șlefuit, decuplați accumulatorul și efectuați operațiunile de mentenanță și inspectare.

Atenție! Discul se rotește un timp după oprirea mașinii de șlefuit. Trebuie să așteptați până la oprirea definitivă a mișcării discului înainte de a lăsa jos mașina de șlefuit. înainte de a efectua inspecția trebuie să așteptați până ce discul se răcește. În timpul lucrului atât discul abraziv cât și materialul prelucrat se pot încălzi la o temperatură ridicată.

Retineți! Atunci când lucrați cu mașina de şlefuit unghiulară:

Purtați mereu protectie pentru ochi.

Nu folositi discuri abrazive cu turația maximă mai mică decât 80 m/s.

Nu folositi discuri abrazive cu turația maximă mai mică decât turația mașinii de șlefuit.

CONSERVAREA SI REVIZIILE

Atenție! Inainte de a începe reglarea, deservirea tehnică sau conservarea scote fișa conductei de alimentare din priza cu tensiune electrică. După terminarea lucrului trebuie verificată starea tehnică a sculei electrice, aspectul ei exterior adică: carcasa și mînie- rul, conductorul electric și fișa lui, funcționarea întrerupătorului electric, rosturile de trecerea aerului (ventilația), scâterierea periilor (cârbunilor), sonoritatea lagărelor și angrenajului, pornirea și corectitudinea funcționării, în timpul garanției uzufructuarul nu poate anexa nimic la scula respectivă și nici nu poate să schimbe nici un subansamblu, deoarece se pierde dreptul la garanție. Dacă în timpul funcționării vor fi constate necorectitudeni sau alte simptome neașteptate, înseamnă că trebuie făcută revizia periodică la servis. După terminarea lucrului trebuie curățată toată scula, rosturile de trecerea aerului, întreruptorii, mânierul și scuturile de exemplu cu are comprimat cu o presiune nu mai mare de 0,3 Mpa, sau cu penson sau cu o cârpă uscată neântrebuințând mijloace chimice și lichide curățătoare.

PROPIEDADES DE LA HERRAMIENTA

Declarăm și garantăm pe proprie răspundere că produsele următoare:

Polizor unghiular cu accumulator 18 V d.c.; 10000 min ^-1 ; 125 mm; cod articol. YT-82826, YT-82827, YT-82828

satisfac cerințele Standardelor europene / Specificațiilor tehnice următoare:

EN 62841-1:2015 + A11:2022

și satisfac cerințele Directivelor europene următoare:

2006/42/WE Directiva pentru utilaje și dispositive de siguranță (H.G. nr. 1029/2008)

2014/30/UE Directivă compatibilitate electromagnetică, (H.G. nr. 487/2016)

2011/65/UE Directivă restrictii utilizare substanțe periculoase (H.G. nr. 740/2016)

Număr de serie: se referă la toate numere de serie ale articolelor specificate în această declarație

Persoana autorizată să întocmească dosarul tehnic:

Agnieszka Rędziak

TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polonia

Wrocław, 2025.01.15

(locul și data emiterii)

V-CE PREZES ZARZADU

JAN SZMIDT

(nume și semnătura persoanei autorizate)
