NÁVOD NA OBSLUHU YT82827 Yato

1. skriňa náradia
2. pomocná rukovät
3. kryt brúsneho kotúča
4. vreteno
5. aretácia vretena
6. vypínač
7. regulácia otáčok
8. brúsny kotúč
9. vnútorný upínací krúžok
10. vonkajší upínací krúžok
11. akumulátor
12. nabíjačka akumulátora
13. indikátor nabitia akumulátora
14. západka akumulátora

HU

Používaj ochranné okuliare

Tento symbol informuje o zákaze vyhadzovania opotrebovaných elektrických a elektronických zariadení (vrátane batérií a akumulátorov) do komunálneho (netriedeného) odpadu. Opotrebované zariadenia musia byť separované a odovzdané do príslušných zberných miest, aby mohli byť náležite recyklované, čím sa znížuje množstvo odpadov a zmenšuje využívanie prirodných zdrojov. Nekontrolované uvoľňovanie nebezpečných látok, ktoré sú v elektrických a elektronických zariadeniach, môže ohrozovať ľudské zdravie a mať negatívny dopad na životné prostredie. Každá domácnosť má dôležitů úlohu v procese opätovného použitia a opätovného získavania surovín, vrátane recyklácie, z opotrebovaných zariadení, Bližšie informácie o správnych metódach recyklácie vám poskytne miestna samospráva alebo predajca.

Papildu roktura montāža

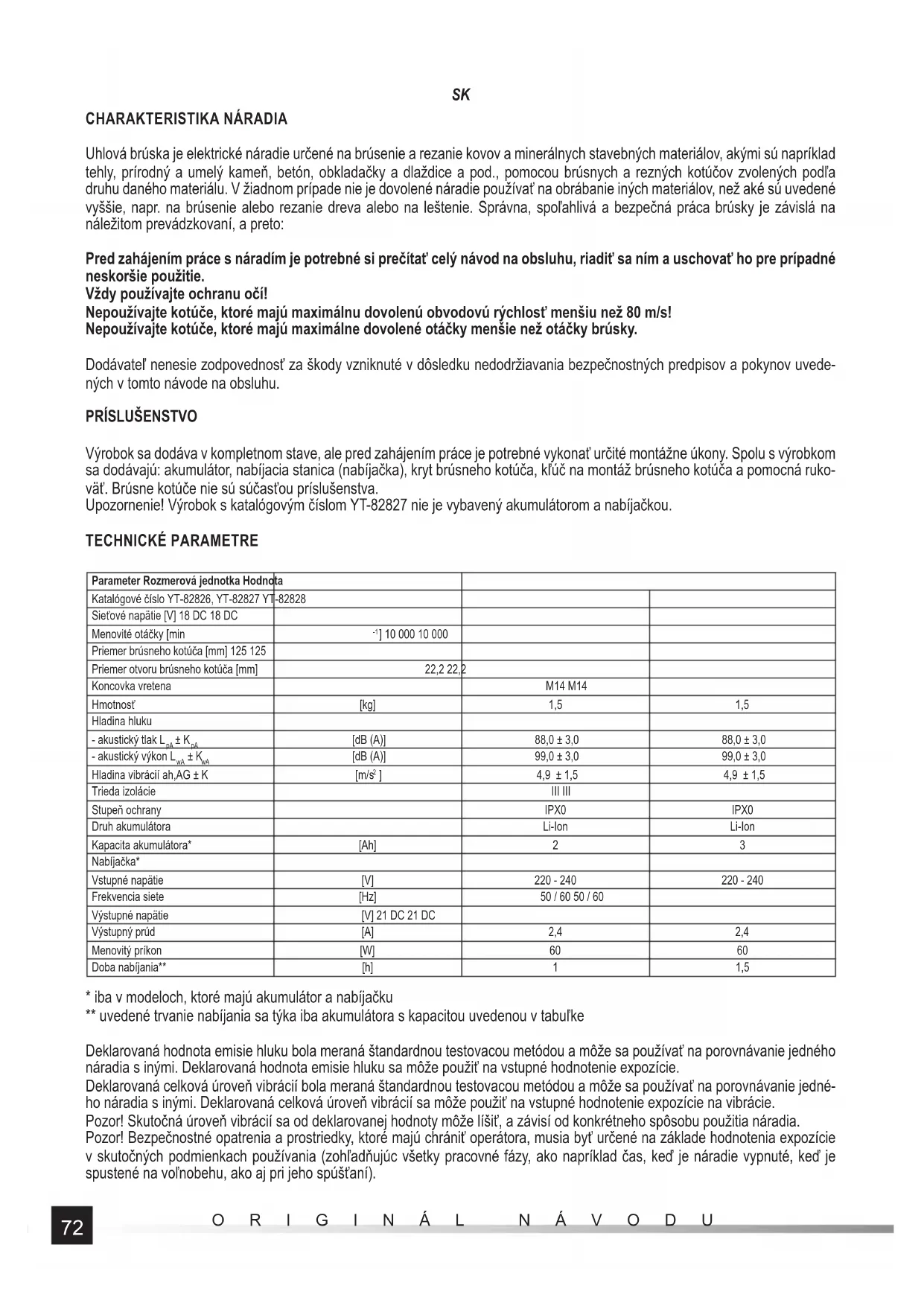

Uhlová brúska je elektrické náradie určené na brúšenie a rezanie kovov a minerálnych stavebných materiálov, akými sú napríklad tehly, prírodný a umelý kameň, betón, obkladačky a dlaždice a pod., pomocou brúsnych a rezných kotúčov zvolených podľa druhu daného materiálu. V žiadnom prípade nie je dovolené náradie používať na obrábanie iných materiálov, než aké sú uvedené vyššie, napr. na brúšenie alebo rezanie dreva alebo na leštenie. Správna, spolahlivá a bezpečná práca brúsky je závislá na náležitom prevádzkovaní, a preto:

Pred zahájením práce s náradím je potrebné si prečítat' celý návod na obsluhu, riadit' sa ním a uschovat' ho pre prípadné neskoršie použitie.

Nepoužívajte kotúče, ktoré majú maximálnu dovolenú obvodovú rýchlost' menšiu než 80 m/s!

Nepoužívajte kotúče, ktoré majú maximálne dovolené otáčky menšie než otáčky brúsky.

Dodávatel' nenesie zodpovednosť za škody vzniknuté v dôsledku nedodržiavania bezpečnostných predpisov a pokynov uvedených v tomto návode na obsluhu.

PRÍSLUŠENSTVO

Výrobok sa dodáva v kompletnom stave, ale pred zahájením práce je potrebné vykonať určité montážne úkony. Spolu s výrobkom sa dodávajú: akumulátor, nabíjacia stanica (nabíjačka), kryt brúsneho kotúča, klůč na montáž brúsneho kotúča a pomocná rukovát'. Brúsne kotúče nie sú súčasťou príslušenstva.

Upozornenie! Výrobok s katalógovým číslom YT-82827 nie je vybavený akumulátorom a nabíjačkou.

TECHNICKÉ PARAMETRE

Parameter Rozmerová jednotka Hodnota
Katalógové číslo YT-82826, YT-82827 YT-82828
Sietové napätie [V] 18 DC 18 DC
Menovité otáčky [min	^-1 ] 10 000 10 000
Priemer brúsneho kotúča [mm] 125 125
Priemer otvoru brúsneho kotúča [mm]	22,2 22,2
Koncovka vretena		M14 M14
Hmotnosť	[kg]	1,5	1,5
Hladina hluku
- akustický tlak L_pA ± K_pA	[dB (A)]	88,0 ± 3,0	88,0 ± 3,0
- akustický výkon L_wA ± K_wA	[dB (A)]	99,0 ± 3,0	99,0 ± 3,0
Hladina vibrácií ah, AG ± K	[m/s2]	4,9 ± 1,5	4,9 ± 1,5
Trieda izolácie		III III
Stupeň ochrany		IPX0	IPX0
Druh akumulátora		Li-Ion	Li-Ion
Kapacita akumulátora*	[Ah]	2	3
Nabíjačka*
Vstupné napätie	[V]	220 - 240	220 - 240
Frekvencia siete	[Hz]	50 / 60 50 / 60
Výstupné napätie	[V] 21 DC 21 DC
Výstupný průd	[A]	2,4	2,4
Menovitý prikon	[W]	60	60
Doba nabíjania**	[h]	1	1,5

* iba v modeloch, ktoré majú akumulátor a nabíjačku
** uvedené trvanie nabíjania sa týka iba akumulátora s kapacitou uvedenou v tabuľke

Deklarovaná hodnota emisie hluku bola meraná štandardnou testovacou metódou a môže sa používať na porovnávanie jedného náradia s inými. Deklarovaná hodnota emisie hluku sa môže použiť na vstupné hodnotenie expozície.

Deklarovaná celková úroveň vibrácií bola meraná štandardnou testovacou metódou a môže sa používať na porovnávanie jedného náradia s inými. Deklarovaná celková úroveň vibrácií sa môže použiť na vstupné hodnotenie expozície na vibrácie.

Pozor! Skutočná úroveň vibrácií sa od deklarovanej hodnoty môže líšit', a závisí od konkrétneho spôsobu použitia náradia.

Pozor! Bezpečnostné opatrenia a prostriedky, ktoré majú chránit' operátora, musia byt' určené na základe hodnotenia expozície v skutočných podmienkach používania (zohl'adňujúc všetky pracovné fázy, ako napríklad čas, keď je náradie vypnuté, keď je spustené na vol'nobehu, ako aj pri jeho spúšťaní).

VŠEOBECNÉ BEZPEČNOSTNÉ PODMIENKY

POZOR! Prečítať všetky nižšie uvedené inštrukcie. Ich nedodržiavanie môže byť pričinou úrazu elektrickým prúdom, požiaru alebo poškodenia zdravia. Pojem „elektrické náradie” použitý v inštrukciach sa týka všetkých zariadení poháňaných elektrickým prúdom, a to súčasne bud’ s prívodom alebo bez prívodu elektrickej energie.

DODRŽIAVAŤ NIŽŠIE UVEDENÉ INŠTRUKCIE

Pracovisko

Pracovisko je potrebné udržiavat' dobre osvetlené a v čistote. Neporiadok a slabé osvetlenie môžu byt' pričinou nehôd.

S elektrickým náradím nie je dovolené pracovať v prostredí so zvýšeným rizikom výbuchu, s výskytom horľavých kvapalín, plynov alebo pár. Elektrické zariadenia vytvárajú iskry, ktoré v styku s horľavými plynmi alebo parami môžu spôsobit požiar.

Nepovolaným osobám a det'om nie je dovolený prístup na pracovisko. Zníženie pozornosti môže mať za následok stratu kontroly nad náradím.

Zástrčka elektrického prívodu musí pasovat' do siet'ovej zásuvky. Nie je dovolené zástrčku upravovat'. Nie je dovolené použivat' žiadne adaptéry za účelom prispôsobenia zástrčky do zásuvky. Neupravovaná zástrčka, ktorá pasuje do zásuvky, znižuje riziko zasiahnutia elektrickým prúdom.

Vyhýbat' sa kontaktu s uzemnenými plochami ako rúry, ohrievače a chladničky. Uzemnenie tela zvyšuje riziko zasiahnutia elektrickým prúdom.

Nie je dovolené vystavovat' elektrické náradie kontaktu s atmosférickými zrážkami alebo s vlhkost'ou. Voda a vlhkost', ktoré sa dostanú do vnútra elektrického náradia, zvyšujú riziko zasiahnutia elektrickým prúdom.

V prípade práce mimo uzavretých priestorov je potrebné používať predlžovacie káble určené pre prácu mimo uzavretých priestorov. Použitie náležitého predlžovacieho kábla znižuje riziko zasiahnutia elektrickým prúdom.

V prípade, že je použitie elektronáradia vo vlhkom prostredí nevyhnutné, je potrebné v napájacom obvode použit' ako ochranu rozdielový prúdový chránič (RCD). Použitie RCD znižuje riziko úrazu zavineného elektrinou.

Osobná bezpečnost'

Pracuj, len ak si v dobrej fyzickej a psychickej kondícii. Sústred' sa na to, čo robíš. Nepracuj, ak si unavený alebo pod vplyvom liekov alebo alkoholu. Iba chvíla nepozornosti počas práce môže zapríčinit vážne úrazy.

Používaj prostriedky osobnej ochrany. Vždy si nasad ochranné okuliare (určené pre daný druh práce). Používanie prostriedkov osobnej ochrany ako prachové respirátory, ochranná obuv, prilby a chrániče sluchu znižujú riziko vážnych úrazov.

Zabraň náhodnému zapnutiu náradia. Pred pripojením náradia k elektrickej sieti sa uisti, že elektrický spínač je v polohe „vypnuté”. Držanie náradia s prstom na spínači alebo pripájanie elektrického náradia, keď je spínač v polohe „zapnuté”, môže zapríčinit vážne úrazy.

Pred zapnutím elektrického náradia odstrán všetky klúče a iné nástroje, ktoré sa použivali na jeho nastavenie. Klúč ponechaný na rotujúcich častiach zariadenia môže zapríčinit vázne úrazy.

Údržuj rovnováhu. Po celý čas udržuj náležité postavenie. To umožní jednoduchšie ovládanie elektrického náradia v prípade neočakávaných situácií počas práce.

Používaj ochranný odev. Neobliekaj si volný odev, nenos bižutériu. Udržuj vlasy, odev a pracovné rukavice v dostatočnej vzdialenosti od pohyblivých častí elektrického náradia. Volný odev, bižutéria alebo dlhé vlasy sa môžu zachytit' do pohyblivých častí náradia.

Používaj odsávače prachu alebo zásobníky na prach, pokial' je nimi náradie vybavené. Postaraj sa, aby boli správne pripojené. Použitie odsávania prachu znižuje riziko vážneho ohrozenia zdravia.

Prevádzkovanie elektrického náradia

Elektrické náradie nepreťažuj. Pre danú prácu používaj správne náradie. Správny výber náradia pre danú prácu zabezpečí, že práca bude produktívnejšia a bezpečnejšia.

Nepoužívaj elektrické náradie, ak nefunguje jeho siet'ový spínač. Náradie, ktoré sa nedá ovládat' pomocou siet'ového spínača, je nebezpečné a je potrebné odovzdat' ho do opravy.

Pred nastavovaním, výmenou príslušenstva alebo uskladnením náradia odpoj zástrčku z napájacej zásuvky. Zabráni sa tak náhodnému zapnutiu elektrického náradia.

Náradie uskladňuj na mieste neprístupnom pre deti. Nedovol, aby s náradím pracovali osoby nezaškolené pre jeho obsluhu. Elektrické náradie v rukách nezaškolenej obsluhy môže byť nebezpečné.

Zabezpeč náležitú údržbu náradia. Kontroluj náradie po stránke neprispôsobení a vôl'e pohyblivých častí. Kontroluj, či niektorá čast' náradia nie je poškodená. V prípade zistenia závad je potrebné ich pred použitím elektrického náradia

SK

odstránit'. Veľa nehôd býva spôsobených nesprávne udržovaným náradím.

Rezné nástroje je potrebné udržiavať v čistote a naostrené. Správne udržované rezné nástroje sa počas práce jednoduchšie ovládajú. Používaj elektrické náradie a príslušenstvo v súlade s vyššie uvedenými inštrukciami. Náradie používaj na účely, na ktoré je určené a vždy zohl'adni druh a podmienky práce. Používanie náradia na iné práce, než na ktoré bolo projektované, môže zvyšit' riziko vzniku nebezpečných situácií.

Opravy

Opravy náradia zver len k tomu oprávneným firmám, ktoré používajú výhradne originálne náhradné diely. Tak bude za-bezpečená náležitá bezpečnosť práce elektrického náradia.

DODATOČNÉ BEZPEČNOSTNÉ POKYNY TÝKAJÚCE SA KOTÚČOVÝCH BRÚSOK A LEŠTIČIEK

Náradie je určené iba na brúšenie, brúšenie brúsnym papierom, brúšenie drôtenými kefami a na prerezávanie (pílenie). Oboznámte sa so všetkými výstrahami, varovaniami, pokynmi, odporúčaniami, obrázkami, výkresmi a špecifikáciami, ktoré sú dodané spolu s elektronáradím. Nedodržiavanie pokynov, ktoré sú uvedené nižšie, môže viest' k zásahu el. prúdom, požiaru a/alebo k vážnym úrazom a nehodám.

Neupravujte toto náradie na iné použitie, než na aké je navrhnuté a špecifikované výrobcom. Taká úprava môže viest' k strate kontroly a k vážnym úrazom.

Nepoužívajte náradie ako leštičku alebo iným spôsobom, než je to opísané v príručke, je to zakázané. Používanie náradia spôsobom, na ktoré nie je určené, predstavuje riziko a môže dôjst' k úrazu a nehode.

Nepoužívajte príslušenstvo, ktoré výrobca nenavrhol (nevyrobil) a neurčil (nepovolil) na také použitie. To, že sa nejaké príslušenstvo dá do náradia namontovať ešte neznamená, že sa môže bezpečne používať s daným náradím.

Prípustná maximálna uhlová rýchlost' príslušenstva sa musí zhodovat' alebo musí byt' vyššia ako maximálna uhlová rýchlost' náradia. Príslušenstvo, ktoré má prípustnú maximálnu uhlovú rýchlost' nižšiu než náradie, môže sa počas práce rozpadnút na kúsky.

Vonkajší priemer a hrúbka príslušenstva musí byt' v rozsahu stanovených rozmerov (veľkostí) daného náradia. Príslušenstvo s inými (nesprávnymi) rozmermi nemôže byt' náležite zakryté (chránené) ani používané.

Veľkost’ upevňovacieho o otvoru kotúčov, unášačov a iného príslušenstva musí pasovat’ k rozmerom vretena náradia. Príslušenstvo, ktorého upevňovací otvor nie je kompatibilný s rozmermi vretena náradia, po spustení začne vibrovat’, čo môže viest’ až k strate kontroly nad náradím.

Nepoužívajte poškodené príslušenstvo. Pred každým použitím vždy skontrolujte stav príslušenstvo, či nie sú viditelně vyštrbenia, prasknutia, predretia či nadmerné opotrebovanie. V prípade, ak príslušenstvo spadlo, dôkladne ho skontrolujte, či nie je poškodené, alebo použite nové, nepoškodené príslušenstvo. Ked náradie náležite skontrolujete a namontujete príslušenstvo postavte sa tak vy ako aj postranné osoby mimo rovinu rotovania príslušenstva, potom náradie spustite na cca 1 minútu pri maximálnych otáčkach. Počas tohto testu sa prípadné poškodené príslušenstvo váčšinou zničí.

Používajte osobné ochranné prostriedky. Podl'a typu použitia používajte ochranu tváre alebo ochranné okuliare. Ak je to potrebné, používajte protiprachové masky, ochranu sluchu, rukavice ako aj zástery chrániace pred malými kúskami príslušenstva alebo sutín vznikajúcich počas práce. Ochrana očí musí dokázať zastaviť prípadné letiace úlomky vznikajúce počas práce. Protiprachová maska musí dokázať filtrovať (zachytit') prach vznikajúci počas práce. Príliš dlhé vystavenie na pôsobenie hluku môže viest' k strate sluchu.

Zachovávajte bezpečnú vzdialenost' postranných osôb od miesta vykonávania práce. Osoby, ktoré vchádzajú na miesto vykonávania práce, musia používat' náležité osobné ochranné prostriedky. Úlomky vznikajúce počas práce alebo úlomky poškodeného príslušenstva môžu odrknút' mimo najbližšie okolie miesta vykonávania práce.

Počas vykonávania práce, pri ktorej môže dôjst' ku kontaktu kotúča so skrytým elektrickým káblom pod napátím alebo s napájacím káblom, brúsku držte iba za izolované rukoväte. Prípadný kontakt kotúča s vodičom pod napátím môže viest' k tomu, že kovové prvky náradia budú pod napátím, či následne môže spôsobit', že operátor náradia bude zasiahnutý el. prúdom.

Napájací kábel umiestňujte tak, aby bol vždy v bezpečnej vzdialenosti od rotujúcich prvkov. V prípade, ak stratíte kontrolu nad elektronáradím, môže dôjst' k prerezaniu alebo k navinutiu napájacieho kábla, a tiež môže byť dlaň alebo celá ruka operátora zachytená rotujúcim prvkom náradia.

Náradie neodkladajte, kým sa rotujúce prvky úplne nezastavia. Rotujúce prvky môžu zachytiť podklad a operátor môže stratit' nad ním kontrolu.

Nespúšt'ajte náradie počas prenášania. Následkom náhodného kontaktu s rotujúcimi prvkami môže dôjst' k zachyteniu a k vtiahnutiu oblečenia, alebo môže dôjst' ku kontaktu s telom operátora.

Pravidelne čistite vetracie otvory náradia. Ventilátor motora vťahuje do vnútra náradia špinu a prach, ktoré sú vo vzduchu na mieste používania náradia. Ak sa v náradí nahromadí príliš veľa kovového prachu, zvyšuje sa riziko zásahu el. prúdom.

Náradie nepoužívajte v blízkosti l'ahkohorľavých materiálov. Iskry vznikajúce počas práce môžu vznietit' požiar.

Nepoužívanie príslušenstvo, ktoré musí byt' kvapalne chladené. Následkom kontaktu s vodou alebo chladiacou kvapalinou môže dôjst' k zásahu el. prúdom.

Závit príslušenstva musí byt' kompatibilný so závitom vretena brúsky. V prípade príslušenstva, ktoré sa montuje pomo-cou prírub, montážny otvor príslušenstva musí pasovat' k rozmerom opevňovacej príruby. Príslušenstvo, ktoré nepasuje (nie je kompatibilné) k upevneniu elektronáradia, pri prípadnom použití nie je zachovaná rovnováha, vznikajú nadmerné vibrácie,

SK

a následne môže dôjst' k strate kontroly nad náradím.

Varovania týkajúce sa odrazenia náradia smerom k operátorovi

Odrazenie náradie smerom k operátorovi je náhla reakcia na prípadne zablokovanie alebo zaseknutie rotujúceho kotúča, brúsnej kefy alebo iného príslušenstva. Následkom zablokovania alebo zaseknutia dochádza k nählemu zastaveniu rotujúceho prvku, čo následne vedie k otočeniu elektronáradia opačným smerom ako smer otáčok príslušenstva.

Napríklad, ak sa brúsny kotúč zablokuje alebo zasekne do obrábaného predmetu, hrana kotúča, ktorá vchádza do bodu zaseknutia, môže sa zahíbit do materiálu, a kotúč následne môže vypadnút alebo môže byt odhodený.

Kotúč môže z daného obrobku vyjst' v smere k alebo od operátora, v závislosti od smeru jeho pohybu v mieste uviaznutia. Brúsne kotúče môžu v takých prípadoch aj prasknút'.

K odhodeniu náradia smerom k operátorovi dochádza následkom nesprávneho používania a/alebo následkom nedodržania pokynov, ktoré sú uvedené v tejto príručke. Tomuto nežiaducemu javu môžete predíst, ak budete dodržiavať nasledovné odporúčania.

Náradie počas práce vždy držte pevne a počas práce zaujmite náležitú polohu tak, aby ste v prípade odhodenia náradia dokázali adekvátne zareagovat' (princíp akcie a reakcie). Ak bola s náradím dodaná pomocná růčka, náradie používajte s dodatočnou rukovát'ou, to zaručí, že pri prípadnom odrazení alebo pri neočakávanom pohybe pri spustení budete mat' nad náradím maximálnu kontrolu. Operátor dokáže kontrolovat' (adekvátne zareagovat') prípadné otočenie alebo odrazenie náradia, ak zachová vhodné opatrenia.

Nikdy nepribližuje dlane k rotujúcim prvkom náradia. Rotujúce prvky môžu v prípade odhođenia náradia zasiahnuť dlaň (alebo inú časť tela).

Nestojte v oblasti, do ktorej sa náradie v prípade odhodenia presunie. Náradie pri odhodení smeruje opačným smerom k smeru otáčania brúsneho kotúča, s osou na mieste zaseknutia.

Počas práce v blízkosti rohov, ostrých hrán ap. zachovávajte náležitú obozretnosť. Predchádzajte odhodeniu a zaseknutiu brúsneho kotúča. Pri obrábaní rohov alebo hrán je riziko zaseknutia brúsneho kotúča väčšie, môže dôjst' k strate kontroly nad náradím alebo k odhodeniu náradia.

Nepoužívajte kotúče s ret'azou na opracovávanie dreva, segmentové diamantové kotúče s obvodovou medzerou medzi segmentmi väčšou než 10 mm ani ozubené pílové kotúče. Pri používaní takých kotúčov často dochádza k odrazom a k strate kontroly nad náradím.

Varovania súvisiace s brúsením a rezaním

Používajte iba kotúče, ktoré sú určené na používanie s daným náradím, ako aj kryty, ktoré sú určené na daný typ práce. Kotúče, ktoré nie sú kompatibilné s náradím, nie sú náležite chránené a preto ich používanie nie je bezpečné.

Vypuklý kotúč musí byť namontovaný takým spôsobom, aby jeho brúsny povrch nepresahoval za rovinu ochrannej príruby krytu. Nesprávne upevnený kotúč, ktorý presahuje za kryt, počas práce predstavuje bezpečnostné riziko.

Kryt musí byť bezpečne upevnený k náradiu a musí byť v takej polohe, ktorá zaručuje maximálnu bezpečnost', tak, aby bola smerom k operátorovi odkrytá čo najmenšia plocha kotúča. Kryt pomáha chránit' operátora pred odlomenými kúskami kotúča a predchádza prípadnému kontaktu s kotúčom.

Kotúč používajte v súlade s jeho určením. Napríklad: kotúčom, ktorý je určený na pílenie, neleštite. Brúsne kotúče na pílenie sú pripravené na axiálne zaťaženie (v rovine rotácie), v prípade síl pôsobiacich z boku (na rovinu rotácie) môže dôjst' k rozpadnutiu takého kotúča.

Vždy používajte iba nepoškodené unášače, ktoré majú náležitý rozmer vhodný pre používané brúsne kruhy. Správne používané unášače s brúsnymi kruhmi znižujú riziko prípadného poškodenia. Unášače na rezacie kotúče môžu byt' iné než unášače na brúsne kruhy.

Nepoužívajte opotrebované brúsne kruhy z väčšieho náradia. Brúsny kotúč s väčším priemerom nie je prispôsobený vyšším otáčkam menších nástrojov a môže prasknút.

Ak používate dvojúčelové kotúče, vždy použite kryt vhodný na danú prácu. Používanie nevhodného krytu môže viest' k tomu, že nebude zabezpečená náležitá úroveň ochrany, čo môže viest' k vážnemu úrazu.

Varovania súvisiace s rezaním/pílením

V žiadnom prípade „nezasekávajte“ kotúč ani náradie príliš silno netlačte. Nepokúšajte sa vykonávať príliš hlboký rez. Príliš silné napnutie kotúča zväčšuje zaťaženie a náchylnosť na skrútenie alebo na zachytenie kotúča vo vytváranej škáre, čo zvyšuje riziko odhodenia smerom k operátorovi alebo zničenia kotúča.

Neumiestňujte svoje telo na línii rezu ani za rotujúcim kotúčom. Ak sa kotúč počas práce otáča vzd'al'ujúc sa od tela operá-tora, pri odhodení smerom k operátorovi sa môžu rotujúce kotúče a náradie nasmerovat' k operátorovi.

Ak dôjde k zachyteniu kotúča alebo sa práca preruší z akéhokol'vek iného dôvodu, náradie vypnite a podržte ho bez pohybu dovtedy, kým sa kotúče úplne nezastavia. Nikdy sa nepokúšajte vytiahnut' rotujúci kotúč zo škáry, pretože v takom prípade môže dôjst' k odhodeniu náradia smerom k operátorovi. Nájdite príčinu a prijmite potrebné opatrenia, aby ste zabránili zachytávaniu kotúča.

Nezačinajte pílit' priamo v materiáli. Umožnite, aby sa kotúč rozkrútil na menovité otáčky, a až potom kotúč opatrne voved'te do reznej škáry. V opačnom prípade sa kotúč môže zaseknút', vytiahnuť alebo odrazit' smerom k operátorovi.

Paneli a iné rozmerné materiály náležite podoprite, aby ste minimalizovali riziko zaseknutia kotúča a odrazenia náradia smerom k operátorovi. Nadrozmerné materiály sa môžu ohýbat' iba v dôsledku vlastnej váhy. Podpery musia byt' umiestnené pod materiálom v blízkosti línie rezu, ako aj v blízkosti okrajov materiálu, na oboch stranách línie rezu.

SK

V prípade vykonávania rezov v stenách ako aj v iných neznámych povrchoch, zachovávajte náležitú opatrnost'. Rotujúci kotúč môže preseknút' plynové potrubie, elektrické káble alebo iné objekty, ktoré môžu byt' príčinou odhodenia náradia smerom k operátorovi.

Nepokúšajte sa rezat' po oblúku. Preťaženie kotúča zvyšuje jeho zaťaženie a náchylnosť na skrútenie alebo zaseknutie v reze, a pravdepodobnosť odrazu smerom k operátorovi alebo prasknutia kotúča, čo môže viest' k vážnemu úrazu.

Varovania týkajúce sa brúsenia brúsnym papierom

Používajte brúsny papier správnej veľkosti. Pri výbere brúsneho papiera dodržiavajte pokyny výrobcu. Značne vystávajúci brúsny papier môže spôsobit’ úraz, a tiež zväčšuje riziko zaseknutia, roztrhnutia, ako aj riziko náhleho odhodenia náradia smerom k operátorovi.

Varovania súvisiace s používaním drôtených kotúčov

Zachovávajte opatrnost', pretože odlomené kúsky drôtov odfrkujú z kotúča aj počas normálnej práce. Drôty nepret'ažujte príliš silným pritláčaním kefy k materiálu. Drôty jednoducho prepichnú l'ahké oblečenie a/alebo pokožku.

Ak pri práci s použitím drôteného kotúča používate ochranné prostriedky (napr. štity), zabráňte akémukol'vek kontaktu kefy s ochranou. Drôtený kotúč môže v dôsledku zaťaženia a odstredivej sily zväčšit’ svoj priemer.

Varovanie súvisiace s používaním leštiacich kotúčov

Zabráňte, aby akákol'vek vol'ná časť leštiaceho kotúča alebo upevňovacej šnúrky mohla voľne rotovať. Uvoľnené a rotujúce šnúrky sa môžu zapliesť do prstov alebo byť zachytené obrábaným predmetom.

PRÍPRAVA KU PRÁCI

POZOR! Všetky činnosti uvedené v tejto kapitole je potrebné vykonávat' pri odpojenom napájacom napāti – akumulátor musí byt' od náradia odpojený!

Bezpečnostné predpisy pre nabíjanie akumulátora

Upozornenie! Pred zahájením nabíjania skontrolujte, či teleso siet'ového zdroja, kábel a zástrčka nie sú popraskané alebo poškodené. Zakazuje sa požívať chybnú alebo poškodenú nabíjaciu stanicu a siet'ový zdroj! Na nabíjanie akumulátorov je možné používať iba nabíjaciu stanicu a siet'ový zdroj dodaný v rámci súpravy. Použitie iného siet'ového zdroja môže spôsobít' vznik požiaru alebo zničenie zariadenia. Nabíjanie akumulátora sa môže uskutočňovať iba v uzavretej, suchej miestnosti, zabezpečenej pred vstupom nepovolaných osôb a najmä detí. Nabíjacia stanica a siet'ový zdroj sa nesmú používať bez trvalého dozoru dospelej osoby! Ak bude nevyhnutné opustit' miestnost', v ktorej sa nabíjanie uskutočňuje, je potrebné odpojit' nabíjačku od elektrickej siete vytiahnutím siet'ového zdroja zo zásuvky elektrickej siete. Ak by z nabíjačky unikal dym, podozrivý zápach a pod., je potrebné okamžite vytiahnut' zástrčku nabíjačky zo zásuvky elektrickej siete!

Vřtací skrutkovač sa dodáva s nenabitým akumulátorom; preto je potrebné pred zahájením práce akumulátor nabit' nižšie opísaným postupom pomocou sieťového zdroja a nabíjacej stanice, ktoré sú súčasťou súpravy. Akumulátory typu Li-Ion (lítium-iónové) prakticky nevykazujú tzv. „pamăťový efekt", čo dovoľuje akumulátor dobíjať v l’ubovoľnom okamihu. Odporúča sa však akumulátor vybit' pri normálnej práci a potom ho nabit' na plnú kapacitu. Ak však vzhľadom na charakter práce nie je možné zakaždým takto s akumulátorom naložit', potom je nutné to urobit' najmenej každých niekoľko alebo niekoľko desiatok pracovných cyklov. V žiadnom prípade nie je dovolené vybíjať akumulátor skratovaním kontaktov, nakol’ko by to spôsobilo jeho nevratné poškodenie! Rovnako nie je dovolené kontrolovať stav nabitia akumulátora skratovaním kontaktov a sledovaním, či dochádza ku iskreniu.

Skladovanie akumulátora

Aby sa maximálne predížila životnosť akumulátora, je potrebné mu zaistiť zodpovedajúce podmienky skladovania. Akumulátor vydrží asi 500 cyklov „nabitie – vybitie”. Akumulátor je potrebné skladovať v rozsahu teplôt od 0 do 30 stupňov Celzia a pri relativnej vlhkosti vzduchu 50 %. Ak sa má akumulátor skladovať dlhší čas, je potrebné ho nabitť na cca 70 % kapacity. V prípade dlhšieho skladovania je potrebné pravidelne raz za rok akumulátor dobitť. Nesmie sa dopustiť, aby došlo k úplnému vybitiu akumulátora, nakol’ko sa tým skracuje jeho životnosť a môže dôjst’ k jeho nevratnému poškodeniu.

Počas skladovania sa bude akumulátor v dôsledku zvodov postupne vybíjať. Proces samovoľného vybíjania závisí od teploty skladovania. Čím vyššia teplota, tým je proces vybíjania rýchlejší. Pri nesprávnom skladovaní akumulátorov môže dôjst’ k úniku elektrolytu. V prípade úniku je potrebné vytečený elektrolyt zneškodniť pomocou neutralizačného prostriedku, v prípade vniknutia elektrolytu do očí je potrebné oči prepláchnut’ prúdom vody a následne neodkladne vyhl’adať lekársku pomoc. Používanie náradia s poškodeným akumulátorom je zakázané.

Po uplynutí doby životnosti akumulátora je potrebné ho odovzdat do špecializovaného strediska zaoberajúceho sa zneškodňovaním odpadov tohto typu.

Doprava akumulátorov

Lítium-iónové akumulátory sú podľa právnych predpisov považované za nebezpečné materiály. Používatel náradia môže náradie prepravovat s akumulátorom alebo samotné akumulátory pozemnou dopravou. Vtedy nemusia byt splnené dodatočné podmienky. V prípade, že bude ich preprava zverená tretím osobám (napríklad zásielka prostredníctvom kuriérskej firmy), je treba

SK

postupovat podla predpisov pre prepravu nebezpečných materiálov. Pred podaním zásielky na prepravu je nutné sa v tejto veci spojit's príslušne kvalifikovanou osobou.

Preprava poškodených akumulátorov je zakázaná. Na dobu prepravy je potrebné demontované akumulátory vybrat' z náradia a nechránené kontakty zaistit' napr. zalepením izolačnou páskou. Akumulátory sa musia v obale zaistit' tak, aby sa vnútri obalu v priebehu prepravy nepohybovali. Je taktiež nutné dodržiavať národné predpisy týkajúce sa prepravy nebezpečných materiálov.

Nabíjanie akumulátora

Upozornenie! Pred nabíjaním je potrebné odpojit sietový zdroj nabíjacej stanice od elektrickej siete vytiahnutím zástrčky zdroja zo zásuvky elektrickej siete. Navyše je potrebné akumulátor a jeho kontakty očistit od nečistôt a prachu pomocou mäkkej, suchej handričky. Akumulátor má zabudovaný indikátor nabitia. Po stlačení tlačidla sa rozsvietia diódy (II). Čím viac ich svieti, tým viac je akumulátor nabitý. Ak sa po stlačení tlačidla diódy nerozsvietia, znamená to, že akumulátor je vybitý.

Odpojte akumulátor od náradia.

Zasuňte akumulátor do osadenia nabíjačky (II).

Nabíjačku pripojte do zásuvky elektrickej siete.

Rozsvieti sa červená dióda, čo znamená, že prebieha proces nabíjania.

Po ukončení nabíjania červená dióda zhasne a rozsvieti sa zelená dióda, ktorá signalizuje, že akumulátor je plne nabitý.

Vytiahnite zástrčku siet'ového zdroja zo zásuvky elektrickej siete.

Upozornenie! Ak sa po pripojení nabíjačky ku elektrickej sieti rozsvieti zelená dióda, znamená to, že akumulátor je plne nabitý. V takom prípade nabíjačka nabíjací proces nespustí.

MONTÁŽ PRVKOV PRÍSLUŠENSTVA

Montáž krytu brúsneho kotúča

Ochranný kryt je potrebné nasadit' na valcovú časť skrine náradia okolo vretena a pomocou skrutiek alebo st'ahovacej objímky kryt pripevnit' tak, aby bol v rovnej polohe a aby pevne a spolahlivo držal. Kryt brúsneho kotúča sa musí nastavit' do takej polohy, aby nekrytá časť kotúča bola pokial' možno čo najďalej od rúk obsluhy brúsky. S brúskou nikdy nepracujte bez správne namontovaného krytu kotúča!

S brúskou sa dodáva kryt, ktorý zabezpečuje zodpovedajúcu ochranu iba pri brúsení pomocou brúsnych kotúčov, kotúčov využívajúcich brúsny papier a niektorých drôtených kief. Kotúč namontovaný na vreteno nesmie prečnievať mimo bočný okraj krytu.

V prípade, že budete mat' v úmysle vykonávat' neštandardnú prácu, ktorú však predpisy pre toto náradie pripúšťajú, je treba sa spojit's výrobcom a obstarat' si kryt určený pre tento druh práce.

Montáž pomocnej rukoväte

Rukovát' sa montuje jej dôkladným zaskrutkovaním do hlavy náradia. Rukovát' je prispôsobená na uloženie klúča na upínanie brúsnych kotúčov. Klúč tak je pre obsluhu náradia lahko dostupný. Po ukončení všetkých prác, ktoré vyžadujú použitie tohto klúča, je potrebné ho vložit' do osadenia v rukováti a preverit', či nedôjde k jeho samovoľnému vypadnutiu vlastnou váhou.

POUŽÍVANIE BRÚSNYCH KOTÚČOV

UPOZORNENIE! Montáž brúsnych kotúčov je možné uskutočňovať iba pri odpojenom napájacom napätí. Vytiahnite akumulátor z osadenia elektronáradia!

Montáž brúsnych kotúčov

Odpojte napätie napájania od náradia. Demontujte akumulátor z osadenia elektronáradia!

Na vreteno nasadte vnútorný upínací krúžok.

Na vreteno s vnútorným upínacím krúžkom nasadte brúsny kotúč.

Stlačte aretáciu vretena a vonkajší upínací krúžok dotiahnite pomocou kl'úča. Potom tlačidlo aretácie uvoľnite.

Do elektronáradia namontujte akumulátor, brúsku zapnite a sledujte jej chod bez zaťaženia po dobu asi 1 minúty.

Demontujte akumulátor a skontrolujte upnutie kotúča.

Je treba mat' na pamäti, že kotúče môžu mat' v mieste upnutia na vreteno rôzne hrúbky.

Podľa toho, či sa používajú tenké brúsne kotúče (hrúbka do 3,2 mm) alebo hrubé (hrúbka nad 3,2 mm), je iné aj usporiadanie upínacích krúžkov (III). Nepoužívajte kotúče hrubšie než 6 mm.

SK

Demontáž brúsnych kotúčov

Vypnite brúsku a demontujte akumulátor.

Stlačte aretáciu vretena a pomocou klúča odskrutkujte vonkajší upínací krúžok. Potom stiahnite brúsny kotúč z vretena. Vreteno a upínacie krúžky očistite od prachu a iných nečistôt vznikajúcich pri práci.

Druhy brúsnych kotúčov

Pre prácu s brúskou je možné používať akékol'vek kotúče určené pre uhlové brúsky, ktorých dovolená obvodová rýchlost' je najmenej 80 m/s a upínacie a vonkajšie priemery zodpovedajú údajom uvedeným v tabul'ke technických parametrov.

Ak je brúsny kotúč vybavený otvorom bez závitu, je na jeho montáž nutné použit' upínacie krúžky.

Možná je tiež montáž kotúčov, ktorých vonkajší priemer zodpovedá hodnote uvedenej v tabuľke technických údajov a ktoré sú vybavené závitovým otvorom M14. V takom prípade nie je použitie upínacích krúžkov potrebné. Kotúč sa naskrutkuje priamo na vreteno (ktoré sa musí tlačidlom zaaretovať) a pevne a spolahlivo dotiahne plochým klúčom (nie je súčasťou príslušenstva brúsky). U kotúčov, na ktoré je možné nasadit’ krúžok brúsneho papiera pomocou suchého zipsu, je treba používať iba také krúžky brúsneho papiera, ktorých priemer je uvedený v tabuľke technických údajov. Krúžok brúsneho papiera je potrebné umiestniť na kotúč koncentricky. Okraj krúžku nesmie prečnievať mimo hranu kotúča.

Je možné používať aj diamantové brúsne kotúče, ktorých rozmery zodpovedajú údajom uvedeným v tabuľke technických údajov a ktoré sú určené na rezanie a brúšenie nasucho. Montáž sa vykonáva rovnakým spôsobom ako v prípade bežných brúsnych kotúčov.

Na obrábanie kovov sa odporúča používať brúsne kotúče vyrobené z materiálov určených na obrábanie daného druhu kovu. Je potrebné sa zoznámiť s dokumentáciou priloženou k brusnému kotúču.

Na obrábanie keramických materiálov je možné používať brúsne kotúče určené na obrábanie kameňa alebo diamantové kotúče určené pre prácu nasucho.

Drôtené kefy a kotúče s brúsnym papierom sa odporúča používať na odstraňovanie starých náterov z kovových predmetov.

Úpravy upínacieho otvoru, vretena alebo používanie redukčných krúžkov na prispôsobenie priemerov upínacích otvorov priemeru vretena je kategoricky zakázané. Je zakázané používať brúsne kotúče, których upínacie priemery sú iné než hodnoty uvedené v tabuľke technických údajov. Je zakázané používať kotúče s rezacou reťazou alebo pílové kotúče, a to z toho dôvodu, že zvyšujú riziko spätného vrhu náradia na obsluhu.

Upozornenie! Je zakázané používať iné kotúče, než aké sú povolené v tomto návode. A to ani vtedy, keď sa dajú na vreteno brúsky namontovať. Nesprávne kotúče by nemuseli vydržať zaťaženie generované počas chodu uhlovej brúsky. Poškodené, rozpadávajúce sa brúsne kotúče predstavujú hrozbu vzniku vážnych úrazov alebo dokonca smrti.

POUŽÍVANIE BRÚSKY

Vytiahnite akumulátor z osadenia elektronáradia!

Pred zahájením práce s náradím je potrebné skontrolovať, či nie je poškodená skriňa náradia, kryt kotúča a akumulátor.

Ak sú badatel'né akékol'vek poškodenia, d'alšia práca s brúskou je zakázaná!

Namontujte kryt brúsneho kotúča a rukovät'.

S brúskou nikdy nepracujte bez namontovaného krytu brúsneho kotúča!

Vyberte typ brúsneho kotúča zodpovedajúci druhu práce a namontujte ho na vreteno brúsky.

Obrábaný materiál pripevníte tak, aby sa počas obrábania nepohyboval, napríklad do zveráka alebo pomocou zvierok. Kotúč brúsky rotuje vysokou rýchlostou a nesprávne upevnenie obrábaného materiálu môže byť príčinou jeho nekontrolovateľného pohybu počas práce, čo zvyšuje riziko vzniku vážnych úrazov.

Pri rezaní je treba rezaný materiál podopriet na oboch stranách čiary rezu, ale takým spôsobom, aby počas rezania nedošlo ku zovretiu rezného kotúča. Podpery je potrebné umiestniť v blízkosti okraja rezaného materiálu a v blízkosti čiary rezu.

Preverte, či je vypínač náradia v polohe „vypnuté – 0”. Potom do elektronáradia namontujte akumulátor.

Zaujmite náležité postavenie, ktoré vám zaručí udržanie rovnováhy, a vypínačom brúsku zapnite.

Prácu začnite priložením príslušnej plochy kotúča k obrábanému materiálu:

• v prípade brúsnych kotúčov určených na brúšenie je treba brúsít bočnou a/alebo čelnou plochou,
• v prípade lamelových brusných kotúčov je treba brúsít bočnou plochou tak, aby sa lamely brúsneho papiera pohybovali rovnoběžne s obrábaným materiálom,
• v prípade kotúčov so suchým zipsom umožňujúcim pripevnit' brusný papier je treba brúšenie vykonávať bočnou plochou,
• v prípade drôtených kief je treba obrábanie vykonávať koncami drôtov a nie ich bočnou plochou,
• v prípade rezných kotúčov je treba rezat' čelnou plochou, brúsenie čelnou plochou kotúčov určených na rezanie nie je dovolené.

Pri brúsení bočnou plochou držte brúsku pod uhlom najviac 30 stupňov vzhľadom ku obrábanej ploche (VII). Brúskou pohybujte plynulými pohybmi k sebe a od seba.

Počas rezania musí byť rezný kotúč orientovaný kolmo k rezanému povrchu. Rezanie pod iným uhlom nie je dovolené. V prie-

SK

behu samotného rezania je taktiež zakázané menit' uhol rezného kotúča voči obrábanému materiálu. Rez je treba viest' iba po rovnej čiare. Nedodržiavanie vyššie uvedených pokynov zvyšuje riziko zovretia rezného kotúča v obrábanom materiáli, čo môže viest' k spätnému vrhu náradia smerom na obsluhu, prasknutiu kotúča alebo jeho rozpadnutiu.

Počas rezania je treba viest' brúsku v smere rotácie kotúča (VIII).

Počas práce s brúskou sa nesmie na obrábaný materiál vyvíjať príliš veľký tlak a nesmú sa vykonávať prudké pohyb, aby nedošlo ku zovretiu alebo prasknutiu a roztrhnutiu brúsneho kotúča.

Preťažovanie brúsky je neprípustné. Teplota vonkajších plôch nesmie nikdy prekročit' 60 °C.

Po ukončení práce brúsku vypnite, demontujte akumulátor a vykonajte prehliadku.

Upozornenie! Po vypnutí brúsky môže kotúč ešte určitý čas rotovat'. Pred odložením brúsky je preto potrebné počkat', kým sa brúsny kotúč úplne nezastaví. Pred zahájením prehliadky je potrebné počkat', kým kotúč nevychladne. Počas práce sa ako kotúč, tak i obrábaný materiál môžu zohriat' na vysokú teplotu.

Zapamätajte si! Pri práci s uhlovou brúskou:

Nepoužívajte brúsne kotúče, ktoré majú maximálnu dovolenú obvodovú rýchlost' menšiu než 80 m/s.

Nepoužívajte brúsne kotúče, ktoré majú maximálne dovolené otáčky menšie než otáčky brúsky.

ÚDRŽBA I PREHLIADKY

POZOR! Všetké činnosti svazané z; výmenou príslušenstva, regulaciu apod, je potreba realizovať pri vypnutým napătiu napájenia náradí, preto pred zahajeniem techto činnosti je potreba odpojit' zástrčku od elektrické sietí. Po ukončení prace je treba skontrolovať technický stav elektonáradí prehlídkou i hodnocením: stojanu i rukojeti, elektrického vodiče vrátane zastrčky a ohybání, pôsobení elektrického spínača, prôchodnosti ventilačních štrbin, iskrenie kartáčov, hlasitosti ložisek a převodovek, uvádzania do pohybu a rovnomernosti prace. Počas záručného obdobia použivateľ nesmi demontovať elektronáradí, ani menit' provozné jednotky alebo súčiasti, pretože môže stratit' narok na záruku. Všetké nespravnosti zjištené počas prehliadky, alebo provozovánia, su signalem pre provedení opravy v záručném servisu. Po ukončení prace, stojan, ventilačné šterbiny, prepínače, dodatečnou rukovat' a ochrany je treba očistiť, napríklad průdem vzduchu (o tlaku maximum 0,3 MPa), štetcem alebo suchou handrou bez použití chemických prostredkov a čisticích tekutin. Náradí a rukovat' očistiť suchou čistou handrou.

AZ ESZKÖZ JELLEMZÖI
