NAUDOJIMO INSTRUKCIJA YT82827 Yato

7. greičio reguliavimas

9. apatinė tvirtinimo mova

10. viršutinė tvirtinimo mova

12. akumuliatoriaus įkroviklis

13. akumuliatoriaus įkrovimo indikatorius

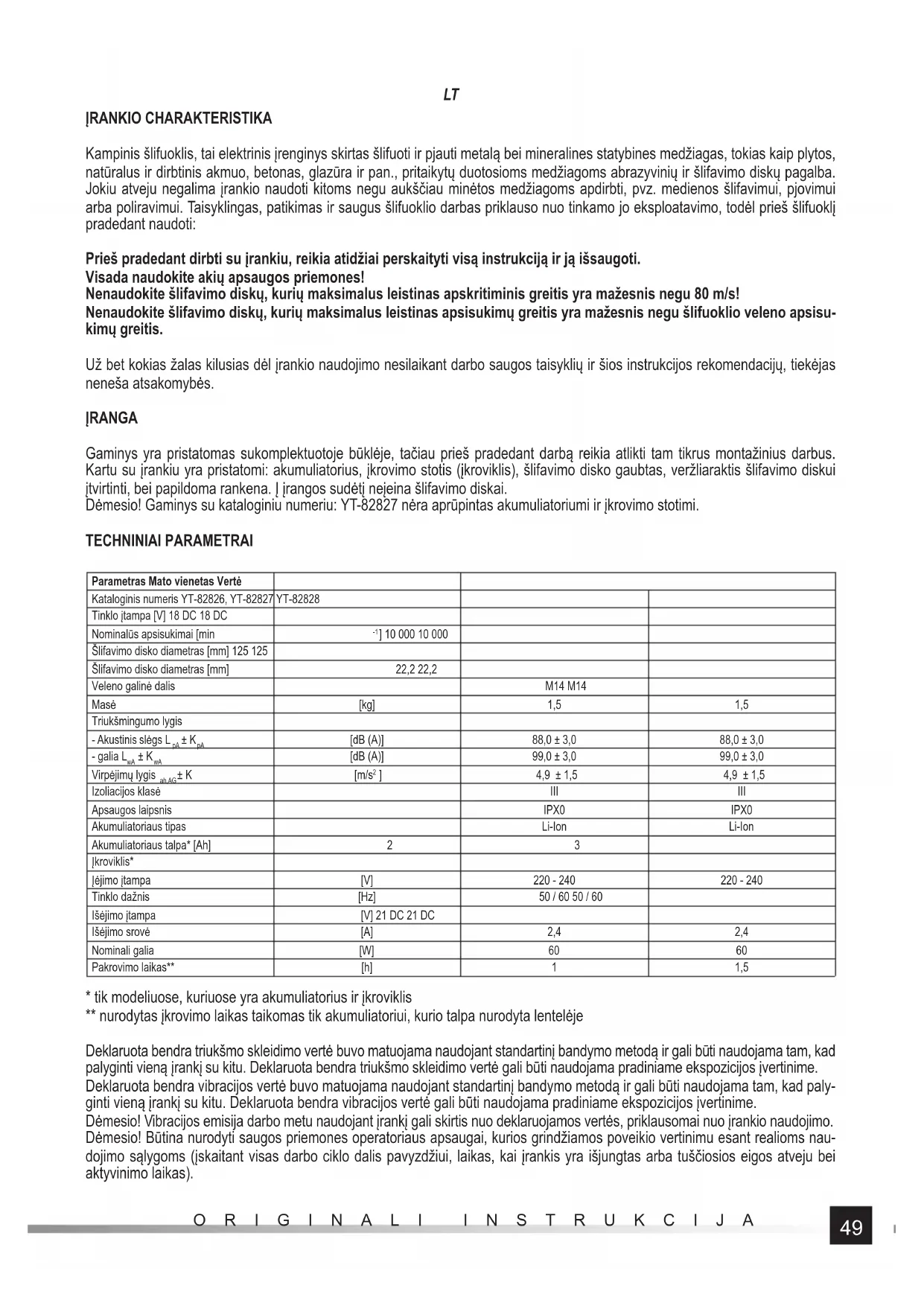

ĮRANKIO CHARAKTERISTIKA Kampinis šlifuoklis, tai elektrinis įrenginys skirtas šlifuoti ir pjauti metalą bei mineralines statybines medžiagas, tokias kaip plytos, natūralus ir dirbtinis akmuo, betonas, glazūra ir pan., pritaikytų duotosioms medžiagoms abrazyvinių ir šlifavimo diskų pagalba. Jokiu atveju negalima įrankio naudoti kitoms negu aukščiau minėtos medžiagoms apdirbti, pvz. medienos šlifavimui, pjovimui arba poliravimui. Taisyklingas, patikimas ir saugus šlifuoklio darbas priklauso nuo tinkamo jo eksploatavimo, todėl prieš šlifuoklį pradedant naudoti: Prieš pradedant dirbti su įrankiu, reikia atidžiai perskaityti visą instrukciją ir ją išsaugoti. Visada naudokite akių apsaugos priemones! Nenaudokite šlifavimo diskų, kurių maksimalus leistinas apskritiminis greitis yra mažesnis negu 80 m/s! Nenaudokite šlifavimo diskų, kurių maksimalus leistinas apsisukimų greitis yra mažesnis negu šlifuoklio veleno apsisu- kimų greitis. Už bet kokias žalas kilusias dėl įrankio naudojimo nesilaikant darbo saugos taisyklių ir šios instrukcijos rekomendacijų, tiekėjas neneša atsakomybės. ĮRANGA Gaminys yra pristatomas sukomplektuotoje būklėje, tačiau prieš pradedant darbą reikia atlikti tam tikrus montažinius darbus. Kartu su įrankiu yra pristatomi: akumuliatorius, įkrovimo stotis (įkroviklis), šlifavimo disko gaubtas, veržliaraktis šlifavimo diskui įtvirtinti, bei papildoma rankena. Į įrangos sudėtį ne įeina šlifavimo diskai. Dėmesio! Gaminys su kataloginiu numeriu: YT-82827 nėra aprūpintas akumuliatoriumi ir įkrovimo stotimi. TECHNINIAI PARAMETRAI Parametras Mato vienetas Vertė Kataloginis numeris YT-82826, YT-82827 YT-82828 Tinklo įtampa [V] 18 DC 18 DC Nominalūs apsisukimai [min

] 10 000 10 000 Šlifavimo disko diametras [mm] 125 125 Šlifavimo disko diametras [mm] 22,2 22,2 Veleno galinė dalis M14 M14 Masė [kg] 1,5 1,5 Triukšmingumo lygis - Akustinis slėgs L

] 4,9 ± 1,5 4,9 ± 1,5 Izoliacijos klasė III III Apsaugos laipsnis IPX0 IPX0 Akumuliatoriaus tipas Li-Ion Li-Ion Akumuliatoriaus talpa* [Ah] 2 3 Įkroviklis* Įėjimo įtampa [V] 220 - 240 220 - 240 Tinklo dažnis [Hz] 50 / 60 50 / 60 Išėjimo įtampa [V] 21 DC 21 DC Išėjimo srovė [A] 2,4 2,4 Nominali galia [W] 60 60 Pakrovimo laikas** [h] 1 1,5

• tik modeliuose, kuriuose yra akumuliatorius ir įkroviklis ** nurodytas įkrovimo laikas taikomas tik akumuliatoriui, kurio talpa nurodyta lentelėje Deklaruota bendra triukšmo skleidimo vertė buvo matuojama naudojant standartinį bandymo metodą ir gali būti naudojama tam, kad palyginti vieną įrankį su kitu. Deklaruota bendra triukšmo skleidimo vertė gali būti naudojama pradiniame ekspozicijos įvertinime. Deklaruota bendra vibracijos vertė buvo matuojama naudojant standartinį bandymo metodą ir gali būti naudojama tam, kad paly- ginti vieną įrankį su kitu. Deklaruota bendra vibracijos vertė gali būti naudojama pradiniame ekspozicijos įvertinime. Dėmesio! Vibracijos emisija darbo metu naudojant įrankį gali skirtis nuo deklaruojamos vertės, priklausomai nuo įrankio naudojimo. Dėmesio! Būtina nurodyti saugos priemones operatoriaus apsaugai, kurios grindžiamos poveikio vertinimu esant realioms nau- dojimo sąlygoms (įskaitant visas darbo ciklo dalis pavyzdžiui, laikas, kai įrankis yra išjungtas arba tuščiosios eigos atveju bei aktyvinimo laikas).50 ORIGINALI INSTRUKCIJA

DĖMESIO! Būtina perskaityti visas žemiau aprašytas instrukcijas. Jų nesilaikymas gali būti elektros smūgio, gaisro arba kūno sužalojimo priežastim. Vartojama instrukcijose „elektrinio įrankio” sąvoka yra taikoma visiems elektra varomiems įrenginiams, maitinamiems elektros laidų pagalba, o taip pat bevieliniu būdu. LAIKYKITĖS ŽEMIAU IŠDĖSTYTŲ INSTRUKCIJŲ Darbo vieta Darbo vieta turi būti gerai apšviesta ir laikoma švarioje būklėje. Netvarka ir silpnas apšvietimas gali būti nelaimingų įvykių priežastim. Nevartoti elektrinių įrankių padidintos sprogimo rizikos aplinkoje, kurioje yra liepsnieji skysčiai, dujos bei garai. Elektri- niai įrankiai kibirkščiuoja, o tai, sąlytyje su liepsniaisiais skysčiais arba dujomis, gali sukelti gaisrą. Į darbo aplinką negalima prileisti vaikų bei pašalinių asmenų. Išsiblaškymo pasekmėje galima prarasti įrankio kontrolę. Elektrinė apsauga Elektrinio įrankio kištukas turi tikti prie elektros tinklo rozetės. Kištuko negalima modi fi kuoti. Taip pat negalima vartoti jokių adaptavimo elementų, kurių pagalba galima būtų kištuką sujungti su elektros tinklo rozete. Nemodifi kuotas kištukas, deramai sutaikytas su originalia rozete, sumažina elektros smūgio riziką. Reikia vengti kon- takto su įžemintų įrenginių, tokių kaip vamzdžiai, šildytuvai bei šaldytuvai, paviršiais. Kūno įžeminimas didina elektros smūgio riziką. Elektrinius įrankius būtina saugoti nuo atmosferinių kritulių bei drėgmės poveikio. Vandens ir drėgmės įsiskverbimo į elektros įrankio vidų atveju, didėja elektros smūgio rizika. Maitinimo kabelio negalima perkrauti. Negalima nešti įrankio, laikant jį už maitinimo kabelio, o įjungiant ir išjungiant kiš- tuką iš elektros tinklo rozetės, negalima traukti už laido. Vengti maitinimo kabelio kontakto su šilumos šaltiniais, tepalais, aštriomis briaunomis ir judamais elementais. Maitinimo kabelio sužalojimas didina elektros smūgio riziką. Atliekant darbą uždarų patalpų išorėje, būtina vartoti ilgintuvus atitinkamai pritaikytus darbui lauko sąlygomis. Tinkamo ilgintuvo vartojimas sumažina elektros smūgio riziką. Tuo atveju, kai elektros įrankio naudojimo drėgnoje aplinkoje negalima išvengti, apsaugai nuo maitinimo įtampos užtikrinti reikia vartoti skirtuminės srovės apsaugos įtaisą (RCD). RCD įtaiso panaudojimas sumažina elektros smūgio patyrimo riziką. Asmeniškas saugumas Imkis darbo būdamas geroje fi zinėje ir psichinėje būklėje. Sukaupk dėmesį į tai, ką darai. Nedirbk būdamas nuvargęs arba vaistų arba alkoholio poveikio įtakoje. Net momentinis dėmesio išblaškymas darbo metu, gali būti rimtų kūno sužalojimų priežastim. Vartok asmeniškos apsaugos priemones. Visada užsidėk apsauginius akinius. Tokių asmeniškos apsaugos priemonių var- tojimas, kaip dulkių kaukės, apsauginė avalynė, šalmai ir klausos apsaugos ausinės, sumažina rimtų kūno sužalojimų pavojų. Venk atsitiktinio įrankio įjungimo. Prieš prijungdamas įrankį prie elektros energijos tinklo, įsitikink, ar jungiklis yra „iš- jungimo” pozicijoje. Įrankio laikymas su pirštu ant jungiklio arba pneumatinio įrankio jungimas, kai jungiklis yra „įjungtoje” pozi- cijoje gali sukelti rimtus kūno sužalojimus. Prieš įjungiant pneumatinį įrankį pašalink visus veržliarakčius ir kitus įrankius vartotus jam sureguliuoti. Veržliaraktis paliktas ant rotuojančių įrankio elementų, gali sukelti rimtus kūno sužalojimus. Dirbdamas, visą laiką išlaikyk pusiausvyrą ir stabilią padėtį. Tai leis lengviau valdyti pneumatinį įrankį, visokių netikėtumų darbo metu atvejais. Dėvėk apsauginę aprangą. Nenešiok laisvų drabužių ir juvelyrinių dirbinių. Plaukai, drabužiai ir pirštinės turi būti pa- kankamai toli nuo judamų elektrinio įrankio dalių. Laisvi drabužiai, juvelyriniai dirbiniai arba ilgi plaukai gali įsivelti į judamas įrankio dalis. Vartok dulkių siurbimo priemones arba dulkių kaupimo rezervuarus, jeigu įrankis yra jais aprūpintas. Pasirūpink, kad jie būtų taisyklingai prijungti. Vartojant dulkių siurbimo priemones, mažėja sunkių kūno sužalojimo pavojus. Elektrinio įrankio vartojimas Neperkrauk elektrinio įrankio. Ketinamą darbą atlik jam tinkamu įrankiu. Taisyklingas įrankio parinkimas atliekamam darbui užtikrins produktyvesnį ir saugesnį jo atlikimą. Nevartok elektrinio įrankio, jeigu jo tinklo jungiklis neveikia. Įrankis, kurio negalima valdyti tinklo jungikliu yra pavojingas vartoti ir reikia jį atiduoti į taisyklą. Prieš įrankį reguliuojant ar keičiant jo aksesuarus, o taip pat prieš jį sandėliuojant, ištrauk kištuką iš elektros tinklo rozetės. Tai leis išvengti atsitiktinio elektrinio įrankio įjungimo. Įrankį laikyk vaikams neprieinamoje vietoje. Neleisk įrankio vartoti asmenims neapmokytiems jo aptarnavime. Elektrinis įrankis neapmokyto personalo rankose gali būti pavojingas. Užtikrink tinkamą įrankio konservavimą. Tikrink judamųjų dalių tarpus bei paskirų elementų tarpusavį suderinimą. Ti- krink visus įrankio elementus, ar kuris nors iš jų nėra sužalotas. Defektų atsiradimo atveju, prieš pneumatinį įrankį var-51 ORIGINALI INSTRUKCIJA

tojant, reikia juos pašalinti. Daugelio nelaimingų įvykių priežastim yra netinkamai atliktas įrankio konservavimas. Pjovimo įrankius reikia laikyti švarioje būklėje ir tinkamai išaštrintus. Tinkamai konservuotus pjovimo įrankius, darbo metu yra lengviau kontroliuoti. Elektrinius įrankius ir aksesuarus vartok vadovaudamasis aukščiau išdėstytomis instrukcijomis. Įrankius taikyk pagal paskirtį, atsižvelgdamas į darbo pobūdį ir jo atlikimo sąlygas. Įrankių vartojimas kitokiam darbui negu jie yra suprojektuoti, didina pavojingų situacijų kilimo riziką. Taisymai Taisyk įrankį vien tik įteisintose tokiems taisymams taisyklose, kuriose yra vartojamos tiktai originalios keičiamosios dalys. Tai tinkamai užtikrins saugų elektrinio įrankio darbą. PAPILDOMOS SAUGUMO INSTRUKCIJOS ŠLIFUOKLIAMS IR DISKINIAMS POLIRAVIMO ĮRENGINIAMS Įrankis skirtas tik šlifavimui, šlifavimui švitriniu popieriumi, šlifavimui vieliniais šepečiais ir pjovimui. Susipažinkite su visais kartu su elektros įrankiu pateikiamais įspėjimais, instrukcijomis, iliustracijomis ir specifi kacijomis. Dėl visų žemiau išvardytų nurodymų nesilaikymo gali atsirasti elektros šoko, gaisro ir/arba sunkių sužalojimų. Nekeiskite šio įrankio darbams, kuriems jis nebuvo sukurtas ir nenurodytas gamintojo. Dėl tokio pakeitimo prarandama kontrolė ir galima rimtai susižaloti. Draudžiama naudoti įrankį kaip poliravimo mašiną ar kitokiu būdu nei nurodyta instrukcijose. Darbas su įrankiu ne pagal paskirtį, gali sukelti pavojų ir kūno sužalojimą. Nenaudokite priedų, kurie nebuvo gamintojo suprojektuoti ir kurių gamintojas nenumatė. Tai, kad priedai gali būti montuo- jami ant įrankio, nereiškia, kad jie užtikrina saugų darbą. Didžiausias priedų greitis turi būti lygus arba didesnis už didžiausią įrankio greitį. Priedai, kurių apsisukimų greitis yra mažesnis nei įrankio greitis, darbo metu gali subyrėti į gabalus. Priedų išorinis skersmuo ir storis turi atitikti įrankiui nustatytą dydžio diapazoną. Netinkamo dydžio priedai negali būti tinkamai patikrinti ir valdomi. Ratų, diskų, fl anšų ir kitų priedų montavimo skylės dydis turi atitikti įrankio suklio dydį. Priedai, kurių montavimo skylės dydis neatitinka įrankio suklio dydžiui, po įjungimo pradės virpėti ir dėl to galima netekti įrankio valdymo galimybės. Nenaudokite pažeistų priedų. Prieš kiekvieną naudojimą, patikrinkite priedų būklę atplaišų, įtrūkimų, nutrynimų ir perne- lyg didelio nudilimo atžvilgiu. Jei priedai nukris, patikrinkite, ar jie sugadinti, ar įmontuokite naujus, nepažeistus priedus. Patikrinus ir įmontavus priedus, patalpinkite save ir pašalinius asmenis už priedų sukimosi plokštumos, tada įjunkite įrankį vieni minutei maksimaliu greičiu. Bandymo metu sugadinti priedai bus sunaikinti. Naudokite asmenines apsaugos priemones. Priklausomai nuo naudojimo, naudokite veido skydus ar apsauginius aki- nius. Jei reikia, naudokite dulkių kaukes, klausos apsaugos priemones, pirštines ir prijuostes, kad darbo metu apsaugo- tumėte nuo nedidelių priedų arba darbo medžiagų fragmentų. Akių apsauga turi sugebėti sustabdyti skraidančius gabaliukus, kurie atsiranda darbo metu. Dulkių kaukė turi sugebėti fi ltruoti darbo metu susidariusias dulkes. Per ilgas triukšmo poveikis gali sukelti klausos praradimą. Laikykite saugų atstumą tarp darbo vietos ir pašalinių asmenų. Į darbo vietą įeinantys asmenys turi naudoti asmenines ap- saugos priemones. Darbo metu atsiradę fragmentai arba sugadintų priedų fragmentai gali iškristi už artimiausios darbo vietos zonos. Atliekant darbą, kai diskas gali liestis su paslėptu laidu su įtampa arba maitinimo laidu, laikykite šlifuoklį tik su izoliuotų rankenų pagalba. Kai diskas liečiasi su laidu su įtampa, gali sukelti, kad metalinės įrankio dalys gali būti veikiamos įtampos, kas gali sukelti elektros smūgį. Maitinimo laidą dėti atokiau besisukančių įrankio elementų. Jei prarandamas įrankio valdymas, laidas gali būti nupjautas arba sugautas, o operatoriaus delnas ar petys gali būti įtraukta į besisukančią mašiną. Niekada neatidėkite įrankio tol, kol nesustos besisukančios dalys. Besisukantys elementai gali „sugauti“ pagrindą ir ištraukti įrankį iš valdymo. Nejunkite įrankio pernešant. Atsitiktinis sąlytis su besisukančiomis dalimis gali sukelti drabužių sugavimą ir ištraukimą bei įrankio susidūrimą su operatoriaus kūnu. Reguliariai valykite įrankio ventiliacijos angas. Įrankio variklio ventiliatorius įtraukia dulkes, kurios susidaro įrankiui veikiant, į jo vidų. Per didelis metalinių dalelių kaupimasis dulkėse padidina elektros smūgio pavojų. Nenaudokite prietaiso netoli degių medžiagų. Darbo metu atsirandančios kibirkštys gali sukelti gaisrą. Nenaudokite priedų, kuriems reikia aušinimo skysčiu. Vanduo ar aušinimo skystis gali sukelti elektros šoką. Priedų sriegių dydis turi atitikti šlifuoklio suklio sriegiui. Kai priedai montuojami su fl anšų pagalba, priedų montavimo anga turi atitikti tvirtinimo movos dydžiui. Priedai, neatitinkantys elektrinio įrankio tvirtinimams, sukelia pusiausvyros stoką, pernelyg didelę vibraciją ir gali sukelti kontrolės netekimą. Įspėjimai, susiję su įrankio atsimušimo link operatoriaus Įrankio atsimušimas link operatoriaus yra staigia reakcija į besisukančio disko, poliravimo juostos, šepetėlio ar kito priedo sublo- kavimą arba užspaudimą. Besisukančio priedo sublokavimas arba užspaudimas staigų jo sustojimą, dėl kurio įrenginys sukasi priešinga kryptimi nei sukasi priedas.52 ORIGINALI INSTRUKCIJA

Pvz., jei šlifavimo diskas yra užblokuotas arba užstrigęs dėl apdirbamo daikto, disko kraštas, kuris patenka į užsispaudimo tašką, gali įsiskverbti į medžiagos paviršių, o diskas gali iškristi arba būti išmestas iš paviršiaus. Diskas taip pat gali judėti link operatoriaus ar nuo jo, priklausomai nuo šlifavimo disko judėjimo krypties užsispaudimo vietoje. Šiose sąlygose šlifavimo diskai gali taip pat surūkti. Įrankio atsimušimas link operatoriaus yra netinkamo naudojimo ir/arba instrukcijose esančių nuorodų nesilaikymo rezultatas. Galima išvengti reiškinio vadovaujantis toliau pateiktomis rekomendacijomis. Įrankį laikykite stipriai ir tinkamai nustatykite kūno ir rankų padėtį, tai leis Jums pasipriešinti atsimušimo metu susi- dariusioms jėgoms. Visada naudokite papildomą rankeną, jei ji tiekiama su įrankiu, tai užtikrins maksimalų valdymą atsimušant ar netikėto apsisukimo metu, kai įjungiate įrankį. Operatorius gali valdyti įrankio sukimąsi ar atšokimą, jei jis taiko tinkamas atsargumo priemones. Niekada nedėkite rankos šalia besisukančių įrankio dalių. Besisukantys elementai atsimušimo metu gali liestis su delnu. Negalima statyti zonoje, kurioje įrankis gali persistumti atsimušimo metu. Atmušimas nukreips įrankį priešinga kryptimi nei šlifavimo disko apsisukimų kryptis, vietoje kurio jis susiblokuos. Dirbdami prie kampų, aštrių briaunų ir t.t., būkite labai atsargūs. Venkite šlifavimo disko atsimušimo ir įstrigimo. Kai ap- dirbami kampai ar briaunos, yra padidėjusi šlifavimo disko atsimušimo ir įstrigimo rizika, dėl kurios prarandamas įrankio valdymas arba įrankis atsimušą. Nenaudokite pjovimo diskų su grandinės medienai apdirbti, segmentuotų deimantų diskų su didesniu nei 10 mm perife- riniu tarpu tarp segmentų ar dantytų pjūklų. Tokie diskai sukelia dažnai atšokimą ir įrankio valdymo praradimą. Įspėjimai, susiję su šlifavimu ir pjovimu Naudokite tik diskus, pritaikytus darbui su įrankiu, ir duotam diskų tipui suprojektuotus dangčius. Diskai, kuriems įrankis nebuvo suprojektuotas, negali būti tinkamai apsaugoti ir nėra saugūs. Išgaubtas diskas turi būti montuojamas taip, kad jo šlifavimo paviršius neišsikištų už apsauginio dangčio plokštumos. Netinkamai įmontuotas diskas, kuris išsikišęs virš dangčio, darbo metu kelia grėsmę saugumui. Dangtis turi būti patikimai pritvirtintas prie įrankio ir turi būti tokioje padėtyje, kad būtų užtikrinta maksimali sauga, kad kuo mažesnė disko dalis būtų atidengta operatoriaus kryptimi. Dangtis padeda apsaugoti operatorių nuo sulaužytų skydo dalių ir apsaugo nuo atsitiktinio sąlyčio su disku. Diskas turi būti naudojamas taip, kaip numatyta. Pavyzdžiui: nešlifuoti disku skirtu pjovimui. Abrazyviniai pjovimo diskai yra suprojektuoti apskritiminėms apkrovoms, tiems diskams taikomos šoninės jėgos gali sukelti jų suirimą. Visada naudokite nesugadintus montavimo diskus, kurie atitinka šlifavimo disko dydžiui. Tinkami šlifavimo diskus tvirti- nantys diskai sumažina šlifavimo disko pažeidimą. Pjovimo diskų tvirtinantys diskai gali skirtis nuo šlifavimo diskų tvirtinimo diskų. Nenaudoti sunaudotų švitrinių diskų iš didesnių įrankių. Didesnio skersmens šlifavimo diskas nėra skirtas didesniam mažes- nių įrankių sukimosi greičiui ir gali sutrūkti. Jei naudojate dvigubos paskirties diskus, visada naudokite darbo tipą atitinkančią apsaugą. Naudojant netinkamą apsau- gą gali nepavykti užtikrinti norimo lygio apsaugos, todėl galima sunkiai susižaloti. Įspėjimai, susiję su pjovimu Negalima „strigdyti“ diskų ir per stipriai jų spausti. Nebandykite pjauti per giliai. Dėl per didelio šlifavimo disko įtempimo padidėja disko apkrova ir galimybė susisukti ar sukibti su pjovimo vaga, o tai padidina atatrankos ar sugadinimo riziką. Nestapinkite savo kūno pjovimo linijoje ir už besisukančio šlifavimo disko. Jei šlifavimo diskas darbo metu juda nutolstant nuo operatoriaus kūno, atatranka operatoriaus kryptimi gali nukreipti besisukantį diską ir įrankį operatoriaus link. Jei diskas bus sugautas arba pjovimas dėl kokių nors priežasčių nutrūksta, išjunkite įrankį ir laikykite jį nejudantį, kol disko sukimasis visiškai sustos. Niekada nebandykite išstumti besisukančio pjovimo disko iš angos, nes tai gali sukelti atšokimą operatoriaus link. Suraskite priežastis ir imkitės reikiamų priemonių, kad išvengtumėte skydo sugavimo. Nestiprinti pjovimo medžiagoje. Leiskite diskams pasiekti vardinį greitį ir tada atsargiai įstumkite juos i pjovimo vagą. Diskas gali būti užspausti, ištraukti arba atmušti operatoriaus link, jei pjaunamas medžiagoje armavimas. Plokštės ir kitos negabaritinės medžiagos turėtų būti paremtos, kad būtų sumažinta užspaudimo ir atšokimo opera- toriaus kryptimi rizika. Negabaritinės apdirbamos medžiagos yra linkę linkti dėl savo svorio. Ramsčiai turi būti patalpinti po medžiaga šalia pjovimo linijos, o taip pat medžiagos krašto, abiejose pjovimo linijos pusėse. Būkite ypač atsargūs, kai pjaunate sienas ir kitus paviršius nežinomus. Išsikišęs skydas gali nupjauti dujų vamzdžius, elek- tros laidus ar kitus daiktus, kurie gali sukelti atšokimą operatoriaus link. Nebandykite pjauti lanku. Perkrovus geležtę padidėja jos apkrova ir imlumas susisukimui ar užstrigimui pjūvio angoje bei tikimy- bė, kad geležtė atsitrenks į operatorių ar plyš, o tai gali sukelti sunkius sužalojimus. Įspėjimai, susiję su šlifavimu švitriniu popieriumi Naudokite tinkamo dydžio švitrinį popierių. Renkantis šlifavimo diskus laikykitės gamintojo nurodymų. Didelis švitrinio popie- riaus kiekis, išsikišęs iš disko, gali sukelti sužalojimą ir padidinti įstrigimo, suplyšimo ar atbulinio atsimušimo link operatoriaus riziką. Įspėjimai susiję su vielinių šepetėlių naudojimu Būkite atsargūs, nes vielos drožlės iš šepetėlio išmetamos ir normaliai dirbant. Neperkraukite vielų per stipriai spau- džiant šepetėlį. Vielos gali lengvai perdurti lengvus drabužius ir (arba) odą

Jei naudojant vielinį šepetį rekomenduojama naudoti dangčius, apsaugokite nuo bet kokio kontakto tarp šepetėlio ir apsaugo. Vielinio šepetėlio skersmuo gali padidėti dėl apkrovos ir išcentrinės jėgos. Įspėjimai, susiję su poliravimu Neleiskite, kad kokia nors laisva poliravimo disko ar tvirtinimo virvelės dalis laisvai suktųsi. Atsilaisvinusios ir besisukan- čios virvelės gali įsipainioti į pirštus arba patekti į ruošinį.

DĖMESIO! Visus šiame skyriuje minimus veiksmus reikia atlikti turint atjungtą maitinimo įtampą – akumuliatorius privalo būti atjungtas nuo įrankio! Akumuliatoriaus krovimo saugos instrukcija Dėmesio! Prieš pradedant krauti reikia įsitikinti ar kroviklio korpusas, laidas ir kištukas nėra sutrūkinėti ir pažeisti. Netvarkingos arba pažeistos įkrovimo stoties ir lygintuvo naudojimas yra draudžiamas! Akumuliatoriams krauti galima naudoti tik įkrovimo stotį ir maitintuvą pristatytus komplekte. Kitokio maitintuvo taikymas gali sukelti gaisrą arba įrankio sugadinimą. Akumuliatoriaus krovimas gali būti atliekamas tik uždaroje, sausoje ir pašaliniams asmenims neprieinamoje patalpoje. Įkrovimo stoties ir lygintuvo negalima naudoti be suaugusio asmens pastovios priežiūros! Jeigu aplinkybių pasekmė je iš patalpos, kurioje vyksta krovimas reikia išeiti, tai kroviklį reikia atjungti nuo elektros tinklo, tuo tikslu atjungiant maitintuvą nuo elektros tinklo rozetės. Tuo atveju jeigu iš kroviklio pradės skleistis dūmai, bus jaučiamas įtartinas kvapas ar pan., nedelsiant kroviklio kištuką reikia ištraukti iš elektros tinklo rozetės! Gręžtuvas-suktuvas yra pristatomas su neįkrautu akumuliatoriumi, todėl prieš pradedant darbą reikia jį įkrauti pagal žemiau ap- rašyta procedūra, panaudojant tuo tikslu komplekte esantį maitintuvą ir įkrovimo stotį. Li-ION (ličio – jonų) tipo akumuliatoriai neturi taip vadinamo „atminties efekto“, taigi galima juos krauti bet kokiu momentu. Tačiau visgi rekomenduojama akumuliatorių iškrauti normalios eksploatacijos eigoje, o po to įkrauti jį iki pilnos talpos. Jeigu dėl darbo pobūdžio kiekvieną kartą negalima su akumulia- toriumi to padaryti, reikia tai padaryti bent kas keletą darbo ciklų. Jokiu atveju negalima akumuliatoriaus iškrauti trumpai sujungiant jo polius, tai sukelia neatstatomą akumuliatoriaus sužalojimą! Negalima taip pat tikrinti akumuliatoriaus įkrovimo laipsnio, trumpai jungiant elektrodus kibirkščiavimui įvertinti. Akumuliatoriaus sandėliavimas. Siekiant prailginti akumuliatoriaus gyvybingumą, reikia užtikrinti jam atitinkamas sandėliavimo sąlygas. Akumuliatorius išlaiko maždaug 500 „įkrovimo – iškrovimo“ ciklų. Akumuliatorių reikia laikyti temperatūros diapazone nuo 0 iki 30°Celsiaus, esant 50% santykinei oro drėgmei. Norint akumuliatorių sandėliuoti per ilgesnį laiką, reikia jį pakrauti iki maždaug 70% talpos. Ilgalaikio akumuliatoriaus sandėliavimo atveju, reikia jį periodiškai, kartą į metus pakrauti. Akumuliatoriaus pernelyg neiškrauti, nes tai sutrumpina jo gyvybingumą ir gali sukelti neatstatomą jo pažeidimą. Akumuliatorius sandėliavimo metu vyksta laipsniškas jo išsikrovimo procesas dėl savaiminio srovės nutekėjimo. Savaiminio aku- muliatoriaus išsikrovimo procesas priklauso nuo sandėliavimo temperatūros, kuo aukštesnė sandėliavimo temperatūra, tuo yra greitesnis išsikrovimo procesas. Netaisyklingo akumuliatorių sandėliavimo atveju, gali pasireikšti elektrolito ištekėjimo reiškinys. Elektrolito ištekėjimo atveju reikia ištekėjusį elektrolitą neutralizuoti, taikant atitinkamą neutralizavimo priemonę, o elektrolito kon- takto su akimis atveju, reikia akis praplauti gausiu vandens kiekiu ir nedelsiant kreiptis į gydytoją. Draudžiama naudoti įrankį su pažeistu akumuliatoriumi. Visiško akumuliatoriaus susidėvėjimo atveju reikia jį atiduoti į specializuotą punktą, kuris užsiima šio tipo atliekų utilizavimu. Akumuliatorių transportavimas Ličio – jonų akumuliatoriai pagal teisinius aktus yra laikomi pavojingomis medžiagomis. Įrankio vartotojas įrankį su akumuliatoriumi arba pačius akumuliatorius gali transportuoti sausumos keliais. Tais atvejais nėra keliami papildomi reikalavimai. Transportavimą pavedus tretiesiems asmenims (pvz. išsiuntimas kurjerio fi rmai tarpininkaujant), reikia laikytis pavojingų medžiagų transportavimą reglamentuojančių taisyklių. Prieš išsiuntimą reikia šiuo reikalu susikontaktuoti su atitinkamas kvalifi kacijas turinčiu asmeniu. Pažeistus akumuliatorius transportuoti draudžiama. Transporto tikslu demonui skirtus akumuliatorius reikia išimti iš įrankio, o plikus kontaktus reikia užizoliuoti, pvz. izoliacinės juostos pagalba. Akumuliatorius reikia įtvirtinti pakuotėje tokiu būdu, kad trans- porto metu negalėtų pakuotės viduje slankioti. Reikia taip pat laikytis pavojingų medžiagų transportavimą reglamentuojančių nacionalinių taisyklių. Akumuliatoriaus krovimas Dėmesio! Prieš pradedant krauti akumuliatorių, reikia kroviklio tiekiklį atjungti nuo elektros tinklo, tuo tikslu ištraukti tiekiklio laido kištuką iš elektros tinklo rozetes. Be to, minkštu sausu skudurėliu reikia nuvalyti akumuliatorių ir jo gnybtus nuo purvo ir dulkių. Akumuliatorius yra aprūpintas įkrovimo indikatoriumi. Nuspaudus mygtuką pasišviečia diodai (II), kuo labiau akumuliatorius pa- krautas, tuo stipriau švyti. Jeigu nuspaudus mygtuk ą diodai nešviečia, tai reiškia, kad akumuliatorius yra iškrautas. Atjungti akumuliatorių nuo įrankio. Įkišti akumuliatorių į įkroviklio lizdą (II). Prijungti įkroviklį prie elektros tinklo rozetės.54 ORIGINALI INSTRUKCIJA

Užsišvies raudonas diodas, kas reiškia, kad krovimo procesas vyksta. Pasibaigus krovimui raudonas diodas užgesta, o užsišviečia žalias diodas, kas reiškia, kad akumuliatorius yra pilnai pakrautas. Ištraukti tiekiklio kištuką iš elektros tinklo rozetes. Nuspaudus akumuliatoriaus spragtuką ištraukti akumuliatorių iš įkrovimo stoties. Dėmesio! Jeigu prijungus įkroviklį prie elektros tinklo užsižiebs žalias diodas, tai reiškia, kad akumuliatorius yra pilnai pakrautas. Tokiu atveju įkroviklis įkrovimo proceso nepradės.

ĮRANGOS ELEMENTŲ MONTAVIMAS

šlifavimo disko gaubto montavimas Tuo tikslu reikia uždėti disko gaubtą ant cilindrinės korpuso dalies aplinkui veleno ir varžtu arba gaubto apkabos gnybtu užfi ksuoti jį taip, kad gaubtas būtų įtvirtintas lygiai, stipriai ir patikimai. Šlifavimo disko gaubtą nustatyti taip, kad atidengta abrazyvinio disko dalis būtų kaip galint toliau nuo šlifuoklio naudotojo delno.. Niekada nedirbti su šlifuokliu be taisyklingai sumontuoto šlifavimo disko gaubto! Kartu su šlifuokliu yra pristatomas gaubtas užtikrinantis tinkamą apsaugą tik šlifuojant abrazyviniais diskais bei diskais ant kurių yra uždedami švitrinio popieriaus diskeliai bei kai kurių vielinių šepečių atveju. Ant veleno sumontuotas aksesuaras negali išsikišti už gaubto šoninio krašto. Atliekant kitokio pobūdžio leistiną darbą, reikia susikontaktuoti su įrankio gamintoju ir įsigyti šiam darbui skirtą gaubtą. Papildomos rankenos montavimas (III) Papildomą rankeną sumontuoti, prisukant ją patikimai prie į rankio galvos. Rankenoje yra lizdas leidžiantis laikyti raktą skirtą šlifavimo diskui įtvirtinti. Tai leidžia patogiai laikyti veržliaraktį. Užbaigus visus su veržliarakčio panaudojimu susijusius darbus, reikia jį įkišti į lizdą ir įsitikinti, kad jis iš lizdo atsitiktinai neiškris savo svorio poveikyje.

ŠLIFAVIMO DISKŲ APTARNAVIMAS

DĖMESIO! Šlifavimo diskų montavimas gali būti atliekamas tik esant atjungtai maitinimo įtampai. Akumuliatorių būtina išmontuoti iš elektros įrankio lizdo! Šlifavimo diskų montavimas Atjungti maitinimo įtampą - tuo tikslu išmontuoti akumuliatorių iš elektros įrankio lizdo! Montavimo metu reikia atkreipti dėmesį, kad A kraštai (IV) veleno strypo apačioje ir įtvirtinimo movų kraštai tiksliai ant savęs užeitų. Užmauti viršutinę tvirtinimo movą ant veleno. Uždėti ant veleno šlifavimo diską, atremiant jį ant viršutinio įtvirtinimo diskelio.. Prisukti apatinį įtvirtinimo diskelį ant veleno. Nuspausti veleno blokuotę ir prisukti apatinę tvirtinimo movą veržliarakčio pagalba, o po to atleisti blokuotės mygtuką. Įmontuoti akumuliatorių į elektros įrankio lizdą, įjungti šlifuoklį ir stebėti jo darbą be jokios apkrovos per maždaug 1 minutę. Išmontuoti akumuliatorių ir patikrinti ar diskas yra patikimai įtvirtintas. Įtvirtinimo diskelių išdėstymas Reikia atkreipti dėmesį, kad abrazyviniai diskai jų įtvirtinimo ant veleno vietoje gali turėti įvairų storį. Priklausomai nuo naudojamų plonų abrazyvinių diskų (storis iki 3,2 mm), arba storų (storis nirš 3,2 mm), įtvirtinimo diskelių išdėstymas yra skirtingas (III). Nenaudoti storesnių negu 6 mm storio diskų. Šlifavimo diskų išmontavimas Šlifuoklį išjungti ir išmontuoti akumuliatorių. Nuspausti veleno blokuotę ir atsukti apatinę tvirtinimo movą montavimo veržliarakčio pagalba, o po to nuo veleno nuimti šlifavimo diską. Nuvalyti veleną bei įtvirtinimo diskelius nuo dulkių ir kitų darbo metu susidariusių suteršimų. Šlifavimo diskų tipai Darbui su šlifuokliu galima naudoti kiekvieną abrazyvinį diską skirtą naudoti su kampiniais šlifuokliais, kurių leistinas periferinis greitis yra mažiausiai 80 m/s, o tvirtinimo angų diametrai ir išoriniai skersmenys yra išvardinti techninių duomenų lentelėje. Jeigu abrazyvinis arba kitokio tipo diskas turi angą be sriegių, tai jo montavimui reikia panaudoti įtvirtinimo diskelius. Šlifavimo diskų su išoriniu skersmeniu apibrėžtu lentelėje su techniniais duomenimis montavimas yra galimas, kai jie turi M14 dydžio sriegius. Tuo atveju nereikia naudoti įtvirtinimo diskelių, o diską prisukti tiesiogiai ant veleno, blokuojant jį spaustuku, o diską prisukant stipriai ir patikimai plokščio veržliarakčio pagalba (veržliaraktis neįeina į šlifuoklio komplektą). Diskų atveju ant kurių yra galimas švitrinio popieriaus diskelių montavimas kibukų pagalba, reikia naudoti tik švitrinio popieriaus diskelius, kurių skersmenys yra išvardinti techninių duomenų lentelėje. Šiuos diskelius reikia montuoti ant disko koncentriškai. Švitrinio diskelio briauna negali išsikišti už disko krašto.55 ORIGINALI INSTRUKCIJA

Yra galimas taip pat deimantinių diskų naudojimas, jeigu jų dydis yra pateiktas techninių duomenų lentelėje ir jie yra skirti sausam pjovimui ir šlifavimui. Jų montavimas yra toks pats, kaip likusiųjų abrazyvinių diskų atveju. Metalų apdirbimui rekomenduojama naudoti abrazyvinius diskus pagamintus iš medžiagų skirtų duotojo metalo apdirbimui. Reikia visada susipažinti su pridėta prie abrazyvinio disko dokumentacija. Keraminių medžiagų apdirbimui galima naudoti abrazyvinius diskus skirtus akmenų apdirbimui arba deimantinius diskus skirtus sauso apdirbimo darbams. Vielinius šepečius ir diskus su švitrinio popieriaus diskeliais rekomenduojama naudoti senų lako sluoksnių šalinimui nuo metalinių elementų paviršių. Tvirtinimui skirtos angos arba veleno perdirbimas, kaip ir redukcinių žiedų taikymas tam, kad suderinti tvirtinimo angos diametrą su veleno diametru yra draudžiamas. Draudžiamas yra taip pat abrazyvinio disko naudojimas, jeigu jo tvirtinimo skersmuo yra kitoks nei apibrėžtas techninių duomenų lentelėje. Draudžiama naudoti diskus su pjovimo grandine arba diskinius pjūklus, kadangi jie didina įrankio atmušimo operatoriaus link riziką. Dėmesio! Draudžiama naudoti abrazyvinius diskus kitokius negu leidžiami pagal šią instrukciją. Net jeigu pavyksta juos sumon- tuoti ant šlifuoklio veleno. Neišvardinti techninėje duomenų lentelėje abrazyviniai diskai gali neišlaikyti kylančių kampinio šlifuoklio darbo metu apkrovų . Pažeisti, subyrėjimu gresiantys abrazyviniai diskai kelia rimtų kūno pažeidimų arba net mirties patyrimo pavojų. ŠLIFUOKLIO EKSPLOATAVIMAS Akumuliatorių išmontuoti iš elektros įrankio lizdo! Prieš pradedant dirbti su įrankiu, reikia patikrinti, ar įrankio korpusas, gaubtas bei akumuliatorius nėra pažeisti. Jeigu yra matomi kokie nors pažeidimai, darbas šlifuokliu yra draudžiamas! Sumontuoti šlifavimo disko gaubtą ir rankeną. Niekada nedirbti su šlifuokliu be taisyklingai sumontuoto šlifavimo disko gaubto! Parinkti atitinkamą ketinamam darbui atlikti šlifavimo disko tipą ir sumontuoti diską ant šlifuoklio veleno. Apdirbimui skirtą ruošinį tinkamu būdu pritvirtinti prie darbastalio, kad apdirbimo metu nejudėtų, pavyzdžiui spaustuvais arba staliaus veržtuvais. Šlifuoklio diskas sukasi dideliu greičiu ir netinkamas ruošinio pritvirtinimas gali sukelti jo nekontroliuojamą pasistūmėjimą darbo metu, kas ženkliai padidina rimtų kūno pažeidimų riziką. Pjovimo atveju pjaunamą medžiagą reikia atremti iš abiejų pjovimo linijos pusių, bet tokiu būdu, kad pjovimo metu nesukelti pjo- vimo disko įstrigimo užsispaudžiančioje pjovimo spragoje. Atramas reikia taikyti arti pjaunamos medžiagos krašto ir arti pjovimo linijos. Užsidėti akių apsaugą, ausines klausai apsaugoti ir darbines pirštines. Patikrinti ar jungiklis yra išjungtoje „0“ pozicijoje. Po to įstatyti akumuliatorių į jam skirtą lizdą elektros įrankyje. Priimti atitinkamą pusiausvyros išlaikymą garantuojančią kūno poziciją ir paleisti įrankį jungiklio pagalba. Jungiklis turi blokuotę, kuri apsaugo nuo atsitiktinio šlifuoklio paleidimo. Blokuotę reikia perstumti galine įrankio kryptimi, kad susilygintų su jungiklio paviršiumi, kad galima būtų jį nuspausti. Jungiklis neturi galimybės užblokuoti įjungimo pozicijoje, reikia jį darbo metu visą laiką laikyti nuspaustoje pozicijoje. Darbui pradėti, atitinkamą rotuojantį šlifavimo disko paviršių reikia priglausti prie apdirbamo ruošinio: - šlifavimo diskų atveju šlifuoti reikia arba šoniniu ir / arba frontiniu paviršiumi, - lapelinių šlifavimo diskų atveju, reikia šlifuoti šoniniu paviršiumi taip, kad švitrinio popieriaus lapeliai judėtų lygiagrečiai apdirba- mos medžiagos atžvilgiu, - diskų su kibukais leidžiančiais pritvirtinti prie jų švitrinį popierių, atveju, šlifavimas vykdomas šoniniu paviršiumi, - vielinių šepečių atveju ruošinys apdirbamas vielų galiukais, o ne šoniniu paviršiumi, - pjovimo diskų atveju pjovimas atliekamas frontiniu disko paviršiumi, šių pjovimo diskų frontinio paviršiaus nenaudoti šlifavimui. Šlifuojant šoniniu paviršiumi šlifuoklį laikyti nedidesniu negu 30 laipsnių kampu apdirbamo paviršiaus atžvilgiu (VII). Šlifuoklį darbo metu stumdyti tolygiais judesiais į save ir nuo savęs. Pjaunant, pjovimo diskas turi būti laikomas stačiu kampu pjaunamo paviršiaus atžvilgiu. Pjovimas neturi būti daromas kitokiu kampu. Pjovimo eigoje draudžiama keisti disko kampą apdirbamos medžiagos atžvilgiu. Pjovimas turi būti atliekamas tik pagal tiesią liniją. Aukščiau pateiktų rekomendacijų nepaisymas padidina pjovimo disko įstrigimo apdirbamoje medžiagoje riziką, kas gali sukelti įrankio atmušimo operatoriaus link reiškinį. Pjovimo metu šlifuoklį reikia stumti disko apsisukimų kryptimi (VIII). Dirbant šlifuokliu, netaikyti pernelyg didelės jėgos apdirbamos medžiagos atžvilgiu ir nedaryti staigių judesių, kad nesukelti šlifavimo disko įstrigimo arba įtrūkimo arba sunaikinimo. Neprileisti prie įrankio perkrovimo, išorinių įrankio korpuso paviršių temperatūra niekada negali viršyti 60

Įrankio išjungimas įvyksta atleidus jungiklio mygtuką. Darbą užbaigus šlifuoklį išjungti, akumuliatorių išmontuoti ir atlikti apžiūrą. Dėmesio! Išjungus šlifuoklį diskas gali dar kurį laiką suktis. Reikia palaukti, kol šlifavimo diskas visiškai nustos suktis ir tik tada galima šlifuoklį atidėti. Prieš atliekant apžiūrą reikia palaukti kol diskas visiškai atauš. Darbo metu kaip diskas, taip ir apdirbama medžiaga gali įšilti iki aukštos tempertūros.56 ORIGINALI INSTRUKCIJA

Neužmiršk! Dirbant kampiniu šlifuokliu: Visada užsidėti akių apsaugą. Nenaudoti šlifavimo diskų, kurių maksimalus leistinas periferinis greitis yra mažesnis negu 80 m/s. Nenaudoti pjovimo diskų, kurių leistinas maksimalus apsisukimų greitis yra mažesnis negu šlifuoklio apsisukimų greitis.

KONSERVACIJA IR PERŽIŪRA

DĖMESIO! Prieš pradedant siaurapjūklio reguliavimą, techninį aptarnavimą ar konservaciją ištrauk įrankio laido kištuką iš elektros tinklo rozetės. Užbaigus darbą reikia patikrinti elektros įrankio techninį stovį apžiūrint jį iš išorės ir tikrinant: korpusą ir rankeną, elektros laidą su kištuku ir atlenkimu, elektros jungiklio veikimą, ventiliacijos angų praeinamumą, šepetėlių kibirkščiavimą, guolių ir pavarų darbo garsumą, paleidimą ir darbo tolygumą. Garantijos metu vartotojas negali demontuoti elektros įrenginių nei keisti bet kokius mazginius surinkimus arba sudedamąsias dalis, kadangi to pasekmėje b ūtų prarastos garantijos teisės. Visokie pa- stebėti peržiūros metu, arba darbo metu netaisyklingumai – tai signalas, kad reikia įrankį atiduoti pataisymui į serviso dirbtuvę. Užbaigus darbą reikia išvalyti korpusą, ventiliacijos angas, jungiklius, papildomą rankenėlę ir gaubtus, pvz. oro srautu (su slėgiu nedidesniu negu 0,3 MPa), teptuku arba sausa šluoste, be jokių chemiškų priemonių bei ploviklių. Įrankius ir rankenas išvalyti sausa švaria šluoste.57
