BEDIENUNGSANLEITUNG YT82827 Yato

2. zusätzlicher Handgriff

3. Abdeckung der Schleifscheibe

7. Geschwindigkeitsregelung

9. unterer Befestigungsfl ansch

10. oberer Befestigungsfl ansch

12. Ladegerät des Akkus

13. Ladeanzeige des Akkus

14. Schnappverschluss des Akkus

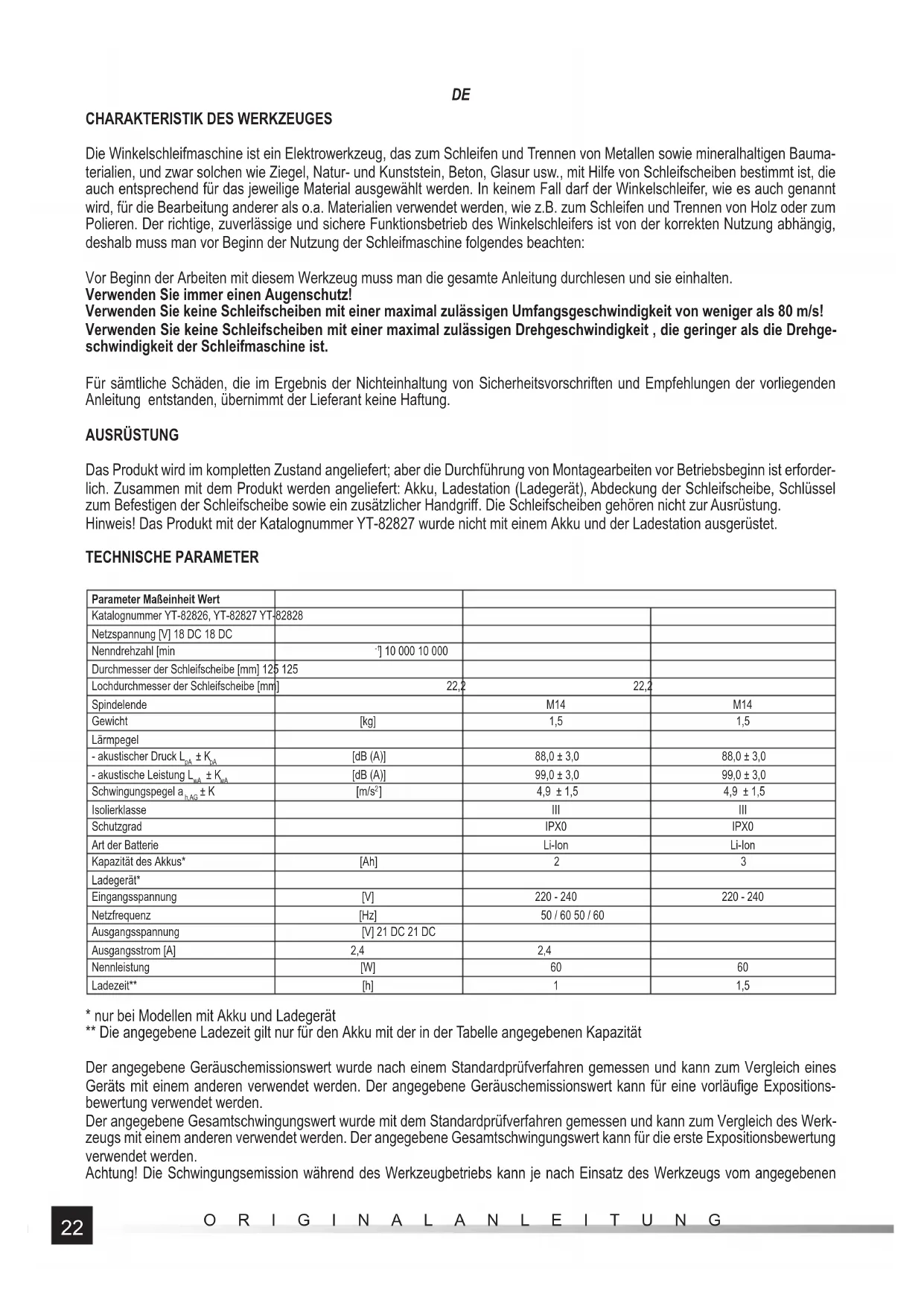

Die Winkelschleifmaschine ist ein Elektrowerkzeug, das zum Schleifen und Trennen von Metallen sowie mineralhaltigen Bauma- terialien, und zwar solchen wie Ziegel, Natur- und Kunststein, Beton, Glasur usw., mit Hilfe von Schleifscheiben bestimmt ist, die auch entsprechend für das jeweilige Material ausgewählt werden. In keinem Fall darf der Winkelschleifer, wie es auch genannt wird, für die Bearbeitung anderer als o.a. Materialien verwendet werden, wie z.B. zum Schleifen und Trennen von Holz oder zum Polieren. Der richtige, zuverlässige und sichere Funktionsbetrieb des Winkelschleifers ist von der korrekten Nutzung abhängig, deshalb muss man vor Beginn der Nutzung der Schleifmaschine folgendes beachten: Vor Beginn der Arbeiten mit diesem Werkzeug muss man die gesamte Anleitung durchlesen und sie einhalten. Verwenden Sie immer einen Augenschutz! Verwenden Sie keine Schleifscheiben mit einer maximal zulässigen Umfangsgeschwindigkeit von weniger als 80 m/s! Verwenden Sie keine Schleifscheiben mit einer maximal zulässigen Drehgeschwindigkeit , die geringer als die Drehge- schwindigkeit der Schleifmaschine ist. Für sämtliche Schäden, die im Ergebnis der Nichteinhaltung von Sicherheitsvorschriften und Empfehlungen der vorliegenden Anleitung entstanden, übernimmt der Lieferant keine Haftung. AUSRÜSTUNG Das Produkt wird im kompletten Zustand angeliefert; aber die Durchführung von Montagearbeiten vor Betriebsbeginn ist erforder- lich. Zusammen mit dem Produkt werden angeliefert: Akku, Ladestation (Ladegerät), Abdeckung der Schleifscheibe, Schlüssel zum Befestigen der Schleifscheibe sowie ein zusätzlicher Handgriff . Die Schleifscheiben gehören nicht zur Ausrüstung. Hinweis! Das Produkt mit der Katalognummer YT-82827 wurde nicht mit einem Akku und der Ladestation ausgerüstet. TECHNISCHE PARAMETER Parameter Maßeinheit Wert Katalognummer YT-82826, YT-82827 YT-82828 Netzspannung [V] 18 DC 18 DC Nenndrehzahl [min

] 10 000 10 000 Durchmesser der Schleifscheibe [mm] 125 125 Lochdurchmesser der Schleifscheibe [mm] 22,2 22,2 Spindelende M14 M14 Gewicht [kg] 1,5 1,5 Lärmpegel - akustischer Druck L

] 4,9 ± 1,5 4,9 ± 1,5 Isolierklasse III III Schutzgrad IPX0 IPX0 Art der Batterie Li-Ion Li-Ion Kapazität des Akkus* [Ah] 2 3 Ladegerät* Eingangsspannung [V] 220 - 240 220 - 240 Netzfrequenz [Hz] 50 / 60 50 / 60 Ausgangsspannung [V] 21 DC 21 DC Ausgangsstrom [A] 2,4 2,4 Nennleistung [W] 60 60 Ladezeit** [h] 1 1,5

• nur bei Modellen mit Akku und Ladegerät ** Die angegebene Ladezeit gilt nur für den Akku mit der in der Tabelle angegebenen Kapazität Der angegebene Geräuschemissionswert wurde nach einem Standardprüfverfahren gemessen und kann zum Vergleich eines Geräts mit einem anderen verwendet werden. Der angegebene Geräuschemissionswert kann für eine vorläufi ge Expositions- bewertung verwendet werden. Der angegebene Gesamtschwingungswert wurde mit dem Standardprüfverfahren gemessen und kann zum Vergleich des Werk- zeugs mit einem anderen verwendet werden. Der angegebene Gesamtschwingungswert kann für die erste Expositionsbewertung verwendet werden. Achtung! Die Schwingungsemission während des Werkzeugbetriebs kann je nach Einsatz des Werkzeugs vom angegebenen23 ORIGINALANLEITUNG

Wert abweichen. Achtung! Zum Schutz des Bedieners sind Sicherheitsmaßnahmen festzulegen, die auf einer Bewertung der Exposition unter tat- sächlichen Einsatzbedingungen (einschließlich aller Teile des Arbeitszyklus, wie z. B. der Zeit, in der das Werkzeug ausgeschaltet ist oder im Leerlauf anläuft, sowie der Aktivierungszeit) beruhen. ALLGEMEINE SICHERHEITSBEDINGUNGEN ACHTUNG! Die nachstehenden Anweisungen durchlesen. Die Nichteinhaltung der nachstehenden Anweisungen kann einen elektrischen Schlag, Brand oder Körperverletzungen führen. Der Begriff „Elektrowerkzeug” bezieht sich auf alle mit dem elektri- schen Strom angetriebenen Werkzeuge sowohl mit der Netzleitung als auch ohne Netzleitung. DIE NACHSTEHENDEN ANWEISUNGEN EINHALTEN! Arbeitsplatz Der Arbeitsplatz soll gut beleuchtet sein und In der Sauberkeit gehalten werden. Das Durcheinander und nicht ausreichende Beleuchtung können Arbeitsunfälle verursachen. Die Elektrowerkzeuge dürfen in der Umgebung mit erhöhter Explosionsgefahr, oder brennbaren Flüssigkeiten Gasen oder Dunste nicht verwendet werden. Die Elektrowerkzeuge erzeugen Funken, die in Berührung mit brennbaren Gasen oder Dunsten Brand verursachen können. Kindern und unbefugte Personen fern von dem Arbeitsplatz halten. Die Konzentrationsschwäche kann zum Verlieren des Beherrschens über dem Werkzeug führen. Elektrische Sicherheit Leitungsstecker muss an die Netzsteckdose passen. Der Stecker darf nicht modifi ziert werden. Keine Adapter zur An- passung des Leitungssteckers an die Netzsteckdose verwenden. Der nicht modifi zierte Leitungsstecker, der genau an die Netzsteckdose passt vermindert die Gefahr des elektrischen Schlages. Den Kontakt mit geerdeten Flächen wie Rohre, Heizkörper, Kühlschränke vermeiden. Die Körpererdung erhöht das Ri- siko des elektrischen Schlages. Die Elektrowerkzeuge dürfen dem Einfl uss von atmosphärischen Niederschlägen oder Der Feuchtigkeit nicht ausgesetzt werden. Wasser und Feuchtigkeit, die in das Innere des Elektrowerkzeuges eindringen, erhöhen die Gefahr des elektrischen Schlages. Den Netzkabel nicht überlasten. Die Netzkabel nicht zum Tragen, Abschalten und Einschalten des Leitungssteckers zum Netzsteckdose verwenden. Den Kontakt des Leitungskabels mit der Wärme, Öl, scharfen Kanten und beweglichen Teilen vermeiden. Beschädigung des Leitungskabels erhöht die Gefahr des elektrischen Schlages. Be idem Einsatz außerhalb der geschlossener Räumen sollen für Außen geeignete Verlängerungsschnüre verwendet werden. Die Verwendung der geeigneten Verlängerungsschnüre vermindert die Gefahr des elektrischen Schlages. In dem Fall, wenn der Einsatz des Elektrowerkzeuges in einem feuchten Umfeld unvermeidlich ist, dann muss man als Schutz vor der Spannung der Stromversorgung ein Diff erentialstromgerät (RCD) verwenden. Die Anwendung des RCD verringert das Risiko eines elektrischen Stromschlags. Personensicherheit Dei Arbeit soll bei guter körperlicher und geistlicher Verfassung ausgeführt werden. Immer darauf achten was gemacht wird. Die Arbeit darf nicht bei der Ermündung oder unter Einfl uss von Alkohol oder Medikamenten ausgeführt werden. Sogar eine momentane Unaufmerksamkeit während der Arbeit kann zu ernsthaften Körperverletzungen führen. Die persönlichen Schutzmittel verwenden. Immer die Schutzbrille tragen. Die Verwendung von persönlichen Schutzmitteln wie Staubmasken, Schutzschuhe, Helme und Gehörschutz vermindern die Gefahr der ernsthaften Körperverletzungen. Das zufällige Einschalten des Elektrowerkzeuges vermeiden. Bitte prüfen ob der Schalter in der Stellung „AUS” steht bevor das Elektrowerkzeug an das elektrische Netz angeschlossen wird. Das Halten der Finger auf dem Schalter oder An- schluss des Elektrowerkzeuges bei dem eingeschalteten Schalter kann zu ernsthaften Körperverletzungen führen. Vor Einschalten des Elektrowerkzeuges sollen alle Schlüssel und Werkzeuge entfernt werden, die zur Einstellung ver- wendet worden waren. Der an den beweglichen Teilen des Werkzeuges hintergelassene Schlüssel kann ernsthafte Körperver- letzungen herbeiführen. Gleichgewicht halten. Durch die ganze Zeit entsprechende Arbeitsstellung einnehmen. Dadurch lässt sich das Elektrowerk- zeug in den unerwarteten Notfällen bei der Arbeit leichter beherrschen. Schutzkleidung tragen. Keine lose Kleidung oder Schmuck tragen. Haare, Kleidung und Arbeitshandschuhe fern von den beweglichen Teilen des Elektrowerkzeuges halten. Lose Kleidung, Schmuck oder lange Haare können an die bewegliche Teile des Elektrowerkzeuges anhaken. Staubabsaugung oder Staubbehälter verwenden falls das Werkzeug damit ausgestattet wird. Bitte sorgen Sie dafür damit sie sachgemäß angeschlossen sind. Verwendung der Staubabsaugung vermindert die Gefahr der ernsthaften Körperverletzungen. Verwendung des Elektrowerkzeuges Das Elektrowerkzeug nicht überlasten. Das zur ausführende Aufgabe geeignete Werkzeug verwenden. Entsprechende Auswahl des Werkzeuges gewährleistet eine leistungsfähige und sichere Arbeit.24 ORIGINALANLEITUNG

Das Werkzeug darf nicht verwendet werden, falls der Netzschalter nicht funktioniert. Das Werkzug, welches sich mit dem Schalter nicht kontrollieren lässt, ist gefährlich und soll zur Reparatur geliefert werden. Den Leitungsstecker von der Netzsteckdose herausziehen wenn das Werkzeug eingestellt oder Zubehör ausgetauscht bzw. das Werkzeug aufbewahrt wird. Dadurch wird das zufällige Einschalten des Elektrowerkzeuges vermieden. Das Elektrowerkzeug vor den Zutritt von Kindern schützen. Die bei der Bedienung des Werkzeuges nicht eingeschulten Personen dürfen das Werkzeug nicht verwenden. Das Elektrowerkzeug kann in den Händen der nicht geschulten Personen gefährlich sein. Entsprechende Instandhaltung des Werkzeuges gewährleisten. Das Werkzeug auf nicht eingepasste Teile und Spiele der beweglichen Teile prüfen. Bitte überprüfen, ob irgendein Bestandteil des Werkzeuges nicht beschädigt ist. Die Störun- gen sollen vor dem Einsatz des Werkzeugen beseitigt werden. Viele Unfälle sind durch nicht sachgemäße Instandhaltung des Werkzeuges verursacht. Schneidewerkzeugen sollten sauber und geschärft sein. Sachgemäß geschärfte Schneidenwerkzeuge lassen sich besser während der Arbeit kontrollieren. Dei Elektrowerkzeuge und Zubehör gemäß der vorstehenden Anweisungen benutzen. Die Werkzeuge entsprechend der Aufgabe und die Arbeitsbedingungen einsetzen. Die nicht bestimmungsgemäße Verwendung des Werkzeuges kann das Risiko der Gefahren erhöhen. Instandsetzungen Die Werkzeuge sollen nur in den autorisierten Werkstätten bei der Verwendung der Originalersatzteile repariert werden. Dadurch wird die entsprechende Arbeitssicherheit des Elektrowerkzeuges gewährleistet. ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR SCHLEIFMASCHINEN UND SCHEIBENPOLIERER Das Werkzeug ist nur zum Schleifen, Schleifen mit Schleifpapier, Bürsten und Schneiden bestimmt. Alle mitgelieferten Warnungen, Anleitungen und Spezifi kationen gründlich lesen. Werden folgende Anleitungen missachtet, kann es zum elekt- rischen Schlag, Brand und/oder ernsthaften Verletzungen führen. Wandeln Sie dieses Werkzeug nicht für Arbeiten um, für die es nicht vom Hersteller konzipiert und spezifi ziert wurde. Ein solcher Umbau führt zum Verlust der Kontrolle und zu schweren Verletzungen. Die Verwendung des Geräts als Poliermaschine oder in einer anderen, nicht in diesem Handbuch beschriebenen Weise ist verboten. Bei bestimmungsfremdem Einsatz kann das Werkzeug eine Gefahr mit möglichen Körperverletzungen herbei- führen. Zubehörteile nicht verwenden, die vom Hersteller nicht entwickelt und bestimmt wurden. Kann ein Zubehörteil am Werk- zeug montiert werden, bedeutet es nicht, dass eine sichere Arbeit gewährleistet wird. Die maximale Drehzahl der Zubehörteile muss gleich oder höher der maximalen Drehzahl des Werkzeugs sein. Die Zu- behörteile mit einer kleineren Drehzahl können beim Einsatz auseinander brechen. Der Außendurchmesser und die Dicke der Zubehörteile müssen den für das Werkzeug festgelegten Werten entsprechen. Sonst ist es nicht möglich, sie ordnungsgemäß abzuschirmen und zu bedienen. Der Bohrungsdurchmesser der Schleifteller und -scheiben, der Befestigungsfl anschen usw. muss dem Durchmesser der Arbeitsspindel entsprechen. Sonst können die Zubehörteile beim Gerätestart in Schwingungen geraten und zum Verlust der Werkzeugbeherrschung führen. Beschädigte Zubehörteile nicht einsetzen. Vor jedem Gebrauch den Zustand des Zubehörs auf das Vorhandensein von Absplitterungen, Rissen, Abrieb und übermäßigem Verschleiß prüfen. Nach dem Sturz sollen die Zubehörteile auf mög- liche Beschädigungen geprüft oder neuwertige, intakte eingebaut werden. Nachdem das Zubehörelement visuell ge- prüft wurde und montiert ist, sichere Körperlage außerhalb seiner Drehebene einnehmen, Unbefugte fernhalten und das Werkzeug für eine Minute mit maximaler Drehzahl laufen lassen. Bei diesem Test werden beschädigte Zubehörteile zerstört. Persönliche Schutzausrüstung benutzen. Je nach Anwendung Gesichtsschutz, Korbbrille oder Schutzbrille verwenden. Wenn erforderlich, Staubschutzmasken, Gehörschutz, Schutzhandschuhe sowie Schutzkittel gegen kleine, betriebs- bedingte Zubehörteil- oder Materialsplitter tragen. Der Augenschutz muss in der Lage sein, die während des Betriebs an- fallenden Splitter abzuhalten. Die Staubschutzmaske muss den bei der Arbeit entstehenden Staub zurückhalten können. Eine anhaltende Lärmexposition kann zum Gehörverlust führen. Unbefugte fern vom Arbeitsplatz halten. Personen, die den Arbeitsplatz betreten, müssen persönliche Schutzausrüstung tragen. Betriebsbedingte Materialpartikel oder Zubehörteilsplitter können weit herumfl iegen. Kann die Schleifscheibe bei der Arbeit eine versteckte, unter Spannung stehende elektrische Leitung berühren, ist das Werkzeug nur an isolierten Haltegriff en zu halten. Bei der Berührung einer unter Spannung stehenden Leitung können die Metallelemente des Werkzeugs unter Spannung stehen und den elektrischen Schlag des Bedieners herbeiführen. Stromkabel fern von rotierenden Zubehörteilen halten. Bei Verlust der Werkzeugbeherrschung kann das Stromkabel ge- schnitten oder erfasst werden, die Hand oder der Arm des Bedieners kann durch rotierende Maschinenkomponenten mitgerissen werden. Gerät mit rotierenden Komponenten niemals zur Seite legen und vor dem Ablegen immer auf ihren Stillstand warten. Rotierende Komponenten können den Untergrund erfassen und das Werkzeug außer Kontrolle bringen. Werkzeug beim Transport nicht starten. Durch eine zufällige Berührung der rotierenden Elemente kann es zum Mitnehmen und25 ORIGINALANLEITUNG

Einziehen der Kleidungsstücke und dem Kontakt des Werkzeugs mit dem Körper des Bedieners kommen. Lüftungsschlitze des Werkzeugs regelmäßig reinigen. Der bei der Arbeit entstehende Staub wird durch den Ventilator in den Werkzeuginnenraum gesaugt. Bei übermäßigem Metallpartikelgehalt im Staub kann es zu einem elektrischen Schlag kommen. Mit dem Werkzeug nicht in der Nähe von brennbaren Stoff en arbeiten. Die entstehenden Funken können einen Brand ent- fachen. Flüssigkeitsgekühlte Zubehörteile nicht verwenden. Das Wasser oder die Kühlfl üssigkeit können elektrischen Schlag verursachen. Die Gewindegröße des Zubehörs muss mit dem Gewinde der Schleifspindel übereinstimmen. Bei fl anschmontiertem Zubehör muss die Montagebohrung für das Zubehör mit der Montagegröße des Flansches übereinstimmen. Zubehör, das nicht in die Halterung des Elektrowerkzeugs passt, führt zu Unwucht, übermäßigen Vibrationen und kann zum Verlust der Kontrolle über das Gerät führen. Warnhinweise zum Rückschlagen des Werkzeugs Das Rückschlagen des Werkzeugs zum Bediener hin ist eine unerwartete Reaktion auf das Blockieren oder Verklemmen der Schleifscheibe, Bürste oder des Polierbands bzw. eines anderen Zubehörteils. Dann wird das rotierende Zubehörteil sofort zum Stillstand gebracht, folglich dreht sich das Elektrowerkzeug entgegen der Drehrichtung des Zubehörteils. Beispiel: wird die Schleifscheibe im bearbeiteten Gegenstand verklemmt, kann die Schleifscheibenkante, die bis zum Verklem- mungspunkt eingeführt wird, tief ins Material eingeführt werden, sodass sie herausgeführt oder weggeschleudert werden kann. Die Scheibe kann sich je nach ihrer Drehrichtung an der Verklemmungsstelle zum Bediener hin oder vom Bediener weg bewegen. Schleifscheiben können unter diesen Bedingungen brechen. Das Rückschlagen des Werkzeugs zum Bediener hin ist Folge eines fehlerhaften Gebrauchs und/oder der Nichtbeachtung der Hinweise in der Bedienungsanleitung. Durch das Beachten folgender Hinweise kann es verhindert werden. Schleifmaschine immer sicher fassen und entsprechende Körper- und Handposition halten, um maximale Werkzeugkontrolle beim Zurückschlagen zu gewährleisten. Gegebenenfalls mitgelieferten Zusatzhaltegriff verwenden, um maximale Werkzeug- kontrolle beim Zurückschlagen oder der unerwarteten Drehung beim Werkzeugstart zu gewährleisten. Der Bediener kann die Drehung oder das Zurückschlagen des Werkzeugs kontrollieren, wenn er entsprechende Vorsichtsmaßnahmen beachtet. Mit den Händen niemals in die Nähe rotierender Werkzeugkomponenten greifen. Sie können sich beim Zurückschlagen des Werkzeugs die Hand verletzen. Nicht in den Bereich, in welchen das Werkzeug beim Rückschlag sich bewegen kann, treten. Durch den Rückschlag wird das Werkzeug an der Verklemmungsstelle entgegen der Drehrichtung der Schleifscheibe bewegt. Seien Sie besonders vorsichtig bei Arbeiten in der Nähe von Ecken, scharfen Kanten usw. Vermeiden Sie Stampfen und Verklemmen der Schleifscheibe. Bei der Bearbeitung von Eckbereichen oder scharfen Kanten besteht eine größere Verklem- mungsgefahr der Schleifscheibe, sodass das Werkzeug außer Kontrolle geraten und zum Bediener hin zurückschlagen kann. Keine Sägekettenscheiben für die Holzbearbeitung, segmentierte Diamantscheiben mit einem Umfangsspalt zwischen den Segmenten von mehr als 10 mm oder Zahnsägen einsetzen. Diese Bauteile führen zu einem Versagen der Maschinen- kupplung und einem Verlust der Kontrolle über die Maschine. Warnhinweise zum Schleifen und Schneiden mit Schleifscheiben Verwenden Sie nur Scheiben, die für die Verwendung mit dem Werkzeug geeignet sind, und Verkleidungen, die für den jeweiligen Scheiben-Typ ausgelegt sind. Scheiben, für die das Werkzeug nicht ausgelegt ist, können nicht ordnungsgemäß abgeschirmt werden und sind nicht sicher. Eine konvexe Scheibe muss so montiert werden, dass die Schleiffl äche nicht über die Ebene des Schutzfl ansches der Schutzeinrichtung hinausragt. Falsch montierte Scheiben, die über die Schutzeinrichtung hinausragen, stellen ein Risiko für die Sicherheit während des Betriebs dar. Die Schutzvorrichtung muss sicher am Werkzeug befestigt und in eine Position gebracht werden, die maximale Sicher- heit bietet, so dass der kleinste Bereich der Scheibe in Richtung des Bedieners freigelegt wird. Die Abdeckung schützt den Bediener vor Bruchstücken der Scheibe und verhindert den versehentlichen Kontakt mit der Scheibe. Die Scheibe muss bestimmungsgemäß verwendet werden. Zum Beispiel: Schleifen Sie nicht mit einer Trennscheibe. Trennschleifscheiben sind für die Randbelastung ausgelegt, die Querkräfte, die auf die Trennscheibe wirken, können sie zum Zerfall bringen. Verwenden Sie immer unbeschädigte Befestigungsscheiben, die in der für die Schleifscheibe richtigen Größe sind. Die richtige Befestigung der Schleifscheibe reduziert die Möglichkeit einer Beschädigung der Schleifscheibe. Die Spannscheiben für Trennscheiben können sich von den für Schleifscheiben unterscheiden. Verwenden Sie keine abgenutzten Schleifscheiben von größeren Werkzeugen. Eine Schleifscheibe mit größerem Durch- messer ist nicht für die höhere Geschwindigkeit kleinerer Werkzeuge ausgelegt und kann brechen. Wenn Sie Scheiben mit zwei Bestimmungszwecken verwenden, sollten Sie immer den richtigen Schutz für die jeweilige Aufgabe benutzen. Die Verwendung einer falschen Schutzvorrichtung kann dazu führen, dass der gewünschte Schutz nicht ge- geben ist, was zu schweren Verletzungen führen kann. Warnungen bezüglich des Schneidens Schneiden Sie die Scheibe nicht an und üben Sie nicht zu viel Druck aus. Versuchen Sie nicht, zu tief zu schneiden. Eine26 ORIGINALANLEITUNG

übermäßige Spannung der Schleifscheibe erhöht die Belastung und die Anfälligkeit für ein Verdrehen oder Greifen der Scheibe im Schneidebereich, was das Risiko eines Rückschlags für den Bediener oder einer Beschädigung der Scheibe erhöht. Positionieren Sie Ihren Körper nicht in der Schnittlinie oder hinter einer rotierenden Schleifscheibe. Wenn sich die Schleif- scheibe während des Betriebs vom Körper des Bedieners wegbewegt, kann der Rückschlag zum Bediener die rotierende Scheibe und das Werkzeug auf den Bediener richten. Wenn die Scheibe eingeklemmt wird oder das Schneiden aus irgendeinem Grund unterbrochen wird, schalten Sie das Werkzeug aus und halten Sie es still bis die Drehung der Scheibe vollständig zum Stillstand kommt. Versuchen Sie niemals, eine rotierende Trennscheibe aus dem Schlitz zu nehmen, da dies zu einem Rückschlag auf den Bediener führen kann. Die Gründe müssen gefunden und geeignete Schritte unternommen werden, um die Scheibe von der Erfassung zu bewahren. Nehmen Sie das Schneiden im Material nicht wieder auf. Lassen Sie die Scheibe ihre Nenndrehzahl erreichen und führen Sie sie nur vorsichtig in den Schneidschlitz ein. Die Scheibe kann geklemmt, herausgezogen oder zum Bediener zurück- geschlagen werden, wenn der Schnitt im Material wieder aufgenommen wird. Platten und andere übergroße Materialien stützen, um das Risiko des Einklemmens und des Rückschlags zum Bediener hin zu minimieren. Übergroße Materialien neigen dazu, sich unter ihrem eigenen Gewicht zu verbiegen. Die Stützen müssen unter dem Material nahe der Schnittlinie und nahe der Materialkante, auf beiden Seiten der Schnittlinie, angebracht werden. Seien Sie besonders vorsichtig, wenn Sie Einschnitte in Wände und andere unbekannte Oberfl ächen vornehmen. Eine hervorstehende Scheibe kann Gas- bzw. Stromkabel oder andere Gegenstände durchschneiden, die einen Rückschlag in Rich- tung des Bedieners verursachen können. Versuchen Sie nicht, in einem Bogen zu schneiden. Eine Überlastung des Messers erhöht die Belastung des Messers und macht es anfälliger für ein Verdrehen oder Verklemmen im Schnittspalt und erhöht die Wahrscheinlichkeit, dass es auf den Be- diener zurückprallt oder das Messer bricht, was zu schweren Verletzungen führen kann. Warnhinweise zum Schleifpapiereinsatz Verwenden Sie Schleifpapier in der richtigen Größe. Herstellerhinweise bei der Schleifscheibenwahl beachten. Ist das Schleifpapier wesentlich größer als der Schleifteller, kann es Verletzungen verursachen sowie eine erhöhte Gefahr von Verklem- mung, Aufreißen, oder Rückschlag zum Bediener hin herbeiführen. Warnungen im Zusammenhang mit dem Betrieb von Drahtbürsten Seien Sie vorsichtig, da im normalen Betrieb auch Drahtsplitter aus der Bürste herausgeschleudert werden. Überlasten Sie die Drähte nicht, indem Sie zu viel Kraft auf die Bürste ausüben. Die Drähte können problemlos Kleidung und/oder Haut leicht durchstechen. Wenn während des Betriebs einer Drahtbürste die Verwendung von Abdeckungen empfohlen wird, muss jeglicher Kon- takt zwischen der Bürste und der Abdeckung verhindert werden. Eine Drahtbürste kann unter Belastung und infolge der Zentrifugalkraft ihren Durchmesser vergrößern. Warnungen bezüglich des Polierens Achten Sie darauf, dass sich kein loses Teil der Polierscheibe oder der Befestigungsschnur frei drehen kann. Lose und sich drehende Schnüre können sich in den Fingern verfangen oder im Werkstück hängen bleiben.

VORBEREITUNG FÜR DEN BETRIEB

ACHTUNG! Alle im nachfolgenden Kapitel beschriebenen Tätigkeiten sind bei abgeschalteter Stromversorgung auszuführen – der Akku muss vom Werkzeug getrennt bleiben! Sicherheitshinweise beim Laden des Akkus Hinweis! Vor dem Laden muss man sich davon überzeugen, ob das Netzteilgehäuse, die Leitung und der Stecker nicht gerissen bzw. beschädigt sind. Die Verwendung einer nicht funktionsfähigen oder beschädigten Ladestation und Netzteiles ist verboten! Zum Laden der Akkus dürfen nur die Ladestation und das Netzteil verwendet werden, die zum Lieferumfang gehören. Der Einsatz eines anderen Netzteiles kann zur Entstehung eines Brandes oder Zerstörung des Werkzeuges führen. Das Laden des Akkus darf nur in einem geschlossenen, trockenen und vor dem Zugriff unbeteiligter Personen, besonders Kinder, geschützten Raum erfolgen, wobei ständig die Aufsicht einer erwachsenen Person erforderlich ist! Falls das Verlassen des Raumes, in dem das Laden erfolgt, unbedingt notwendig sein wird, muss man das Ladegerät vom Elektronetz trennen, in dem man das Netzteil aus der Netzsteckdose nimmt. Wenn aus dem Ladegerät Rauch, verdächtiger Geruch usw. austritt, muss man sofort den Stecker des Ladegerätes aus der Netzsteckdose ziehen! Bei Anlieferung ist der Akku des Bohrgerätes – des Schraubers nicht aufgeladen. Deshalb muss man ihn vor Beginn der Arbeiten entsprechend der nachstehend beschriebenen Verfahrensweise mit Hilfe des zum Lieferumfang gehörenden Netzteiles und der Ladestation aufl aden. Die Akkus vom Typ Li-ION (Lithium-Ionen) zeigen keinen sog. „Speichereff ekt”, wodurch es möglich ist, dass sie zu jedem beliebigen Moment nachgeladen werden können. Es wird jedoch empfohlen, den Akku während des Normal- betriebs zu entladen, um ihn dann bis zur vollen Kapazität wieder aufzuladen. Wenn es auf Grund des Charakters der Arbeit nicht jedesmal möglich ist, den Akku so zu behandeln, dann ist das wenigstens nach jeweils einigen Betriebszyklen durchzuführen.27 ORIGINALANLEITUNG

In keinem Fall dürfen die Akkus durch Kurzschließen der Elektroden entladen werden, da dadurch unumkehrbare Schäden hervorgerufen werden! Ebenso darf der Ladezustand des Akkus nicht durch das Kurzschließen der Elektroden und Prüfen der Funkenbildung überprüft werden. Lagerung des Akkus Um die Lebensdauer des Akkus zu verlängern, muss man die richtigen Lagerbedingungen gewährleisten. Der Akku hält ungefähr 500 Zyklen „Laden – Entladen” aus und muss bei einer Temperatur von 0 bis 30°C sowie bei einer relativen Luftfeuchtigkeit von 50% gelagert werden. Um den Akku über einen längeren Zeitraum lagern zu können, muss man ihn bis zu 70% seiner Kapazität aufl aden. Bei einer längeren Lagerung muss man den Akku regelmäßig ein Mal im Jahr aufl aden. Man darf auch kein übermäßi- ges Entladen des Akkus zulassen, da dies seine Haltbarkeit verkürzt und einen unumkehrbaren Schaden hervorrufen kann. Während der Lagerung wird sich der Akku stufenweise auf Grund seines Auslaufens entladen. Der Prozess der Selbstentladung hängt von der Lagertemperatur ab, d.h. je höher die Temperatur, desto schneller ist der Prozess des Entladens. Bei nicht sach- gemäßer Lagerung der Akkus kann es zu eiknem Ausfl uss des Elektrolyten kommen. Wenn ein Ausfl uss erfolgt, dann muss man den Ausfl uss mit einem neutralisierenden Mittel sichern; bei einem Kontakt des Elektrolyten mit den Augen, muss man sie intensiv mit Wasser auswaschen und anschließend unverzüglich ärztliche Hilfe in Anspruch nehmen. Das Benutzen des Werkzeuges mit einem beschädigten Akku ist verboten! Bei einem völligen Verschleiß des Akkus muss man ihn einem Spezialdienst übergeben, der sich mit der Entsorgung derartiger Abfallstoff e beschäftigt. Transport der Akkus Die Lithium-Ionen-Akkumulatoren werden entsprechend den gesetzlichen Vorschriften als Gefahrenstoff e behandelt. Der Nutzer des Werkzeuges kann das Werkzeug mit Akku oder die Akkus selbst auf dem Landwege transportieren. Dabei müssen nicht unbedingt zusätzliche Bedingungen erfüllt werden. Werden Dritte mit dem Transport beauftragt (zum Beispiel beim Versand mit einer Kurierfi rma), muss man entsprechend den Vorschriften für einen Gefahrenstoff transport verfahren. Vor dem Versand muss man sich in dieser Angelegenheit mit einer entsprechend qualifi zierten Person in Verbindung setzen. Das Transportieren beschädigter Akkus ist dagegen verboten. Die für die Zeit des Transports demontierten Akkus sind aus dem Werkzeug zu entfernen und die Kontakte entsprechend zu schützen, z.B. mit einem Isolierband bekleben. In der Verpackung sind die Akkus so zu schützen, dass sie sich während des Transports nicht fortbewegen können. Ebenso müssen die Vorschriften des Landes bzgl. des Transports von Gefahrenstoff en beachtet werden. Laden des Akkus Hinweis! Vor dem Laden muss man das Netzteil der Ladestation durch das Herausziehen des Steckers aus der Netzsteckdose vom Stromversorgungsnetz trennen. Darüber hinaus sind die Klemmen des Akkus vom Schmutz und Staub mit einem weichen und trockenen Lappen zu reinigen. Der Akku besitzt eine eingebaute Ladeanzeige. Wenn die Taste gedrückt wird, erleuchten die Dioden (II), wenn umso mehr, dann ist der Akku geladen. Wenn nach dem Drücken der Taste die Dioden nicht leuchten, dann ist der Akku entladen. Trennen Sie jetzt den Akku vom Werkzeug. Schieben Sie den Akku w die Steckdose des Ladegerätes (II). Dann wird das Ladegerät an die Netzsteckdose angeschlossen. Es erleuchtet eine rote Diode, was bedeutet, dass der Ladevorgang beginnt. . Nach dem Beenden des Ladens erlischt die rote Diode, und es erleuchtet eine grüne Diode, was bedeutet, dass der Akku voll geladen ist. Jetzt muss man den Stecker des Netzteiles aus der Netzsteckdose ziehen. Dann wird der Akku aus der Ladestation genommen, in dem man die Taste des Schnappverschlusses für den Akku drückt. Hinweis! Wenn nach dem Anschließen des Ladegerätes an das Elektronetz die grüne Diode leuchtet, dann ist der Akku voll geladen. In solch einem Fall startet das Ladegerät keinen Ladevorgang.

MONTAGE DER AUSRÜSTUNGSELEMENTE

Montage der Abdeckung für die Schleifscheibe Zu diesem Zweck muss man die Abdeckung der Scheibe auf den zylindrischen Teil des Gehäuses rundum die Spindel anlegen und sie mit Hilfe einer Schraube oder eines Klemmbügels der Abdeckung gerade, fest und sicher befestigen. Die Abdeckung der Schleifscheibe ist so einzustellen, damit der unbedeckte Teil der Schleifscheibe sich möglichst weit entfernt von der Hand des Nut- zers des Winkelschleifers befi ndet. Man darf den Winkelschleifer niemals ohne richtig montierter Abdeckung in Betrieb nehmen! Zusammen mit dem Winkelschleifer wird eine Abdeckung geliefert, die den richtigen Schutz nur während des Schleifens mit den Schleifscheiben und mit solchen Scheiben gewährleistet, die Schleifpapier sowie einige Drahtbürsten benutzen. Die auf der Spindel montierte Scheibe darf nicht über die seitliche Kante der Abdeckung hervorstehen. Bei der Ausführung einer anderen Art des erlaubten Funktionsbetriebes muss man sich mit dem Hersteller zwecks Erwerb der für eine derartige Arbeit bestimmten Abdeckung in Verbindung setzen.28 ORIGINALANLEITUNG

Montage eines zusätzlichen Handgriff es Der Handgriff ist durch sicheres Anschrauben an den Kopf des Werkzeuges zu montieren. Der Handgriff hat eine Buchse, in der man den Schlüssel zum Befestigen der Schleifscheibe auf einfache Weise aufbewahren kann. Nach dem Beenden aller Arbeiten, die eine Verwendung des Schlüssels erfordern, muss man ihn in die Buchse schieben und sich überzeugen, dass er sich unter dem Eigengewicht nicht von selbst herausschiebt.

BEDIENUNG DER SCHLEIFSCHEIBEN

HINWEIS! Die Montage der Schleifscheiben darf nur bei abgetrennter Stromversorgung erfolgen. Nehmen Sie die Batterie aus dem Fach des Elektrowerkzeuges! Montage der Schleifscheiben Stromversorgung vom Werkzeug trennen. Den Akku aus dem Fach des Elektrowerkzeuges entnehmen! Während der Montage muss man darauf achten, dass die Kante A (IV) unten am Bolzen der Spindel und die Befestigungsfl ansche sich genau überdecken. Den oberen Befestigungsfl ansch auf die Spindel setzen. Jetzt setzt man die Schleifscheibe auf die Spindel und den oberen Befestigungsfl ansch. Den unteren Befestigungsfl ansch auf die Spindel schrauben. Drücken Sie die Blockade der Spindel und der untere Befestigungsfl ansch wird mit Hilfe des Schlüssels angeschraubt, danach wird der Druck auf die Blockadetaste wieder freigegeben. Dann baut man den Akku wieder in das Elektrowerkzeug, schaltet den Schleifer ein und beobachtet seinen Betrieb ohne jegliche Belastung über eine Minute lang. Der Akku wird wieder ausgebaut und die Befestigung der Scheiben überprüft. Anordnung der Befestigungsfl ansche Man muss darauf achten, dass die Scheiben an der Stelle ihrer Befestigung an die Spindel verschiedene Dicken haben können. In Abhängigkeit von den verwendeten dünnen Schleifscheiben (Dicke bis zu 3,2 mm), bzw. dicken (Dicke über 3,2 mm) ist die Anordnung der Befestigungsfl ansche anders (II). Verwenden Sie keine Schleifscheiben, die dicker als 6 mm sind. Demontage der Schleifscheiben Winkelschleifer ausschalten und den Akku ausbauen. Blockade der Spindel eindrücken und den unteren Befestigungsfl ansch mit dem Schlüssel für die Befestigung abschrauben, da- nach wird die Schleifscheibe von der Spindel genommen. Die Spindel und die Befestigungsfl ansche sind vom Staub und anderen Verunreinigungen, die während des Betriebes entstanden, zu reinigen. Arten der Schleifscheiben Für die Arbeit mit dem Schleifer kann man jede Schleifscheibe verwenden, die für die Anwendung mit Winkelschleifern mit einer zulässigen Umfangsgeschwindigkeit von mindestens 80 m/s und Befestigungs- und Außendurchmessern wie in der Tabelle mit den technischen Daten angegeben geeignet sind. Wenn die Schleifscheibe mit einem Loch ohne Gewinde für ihre Montage ausgerüstet ist, muss man die Befestigungsfl ansche verwenden. Möglich ist auch die Montage von Schleifscheiben mit einem Außendurchmesser wie in der Tabelle mit den technischen Daten defi niert und ausgerüstet mit einem Gewindeloch von M14. In solch einem Fall muss man keine Befestigungsfl ansche verwenden und die Schleifscheibe direkt an die Spindel anschrauben, und zwar blockiert mit einer Taste, und die Schleifscheibe sicher und fest anschrauben mit einem Schraubenschlüssel (gehört nicht zur Ausrüstung des Winkelschleifers). Bei den Schleifscheiben, welche die Montage eines Schleifpapierbogens mit einem Klettverschluss ermöglichen, darf man nur Schleifpapierscheiben mit einem Durchmesser wie in der Tabelle mit den technischen Daten angegeben verwenden. Die Schei- ben muss man kozentrisch auf der Schleifscheibe anbringen. Die Kante der Scheibe darf nicht über die Kante der Schleifscheibe hervorstehen. Die Verwendung von Diamant-Schleifscheiben mit den Abmessungen wie in der Tabelle mit den technischen Daten, die zum Schneiden und Schleifen nach dem Trockenverfahren bestimmt sind, ist auch möglich. Die Montage muss man genauso durch- führen wie bei den Schleifscheiben. Für die Bearbeitung von Metallen werden Schleifscheiben verwendet, die für die Bearbeitung einer gegebenen Metallart herge- stellt sind. Man muss sich mit der für die Schleifscheibe beigefügten Dokumentation vertraut machen. Für die Bearbeitung von keramischen Materialien kann man Schleifscheiben verwenden, die für die Bearbeitung von Steinen oder Diamant-Schleifscheiben für den Trockenbetrieb vorgesehen sind. Die Drahtbürsten und Schleifpapierscheiben empfi ehlt man zum Beseitigen alter Lackbezüge auf Metallelementen. Das Umarbeiten des Befestigungsloches, der Spindel oder die Anwendung von Reduzierringen zwecks Anpassung des Durch- messers vom Befestigungsloch an den Spindeldurchmesser ist verboten. Ebenso ist die Verwendung von Schleifscheiben mit einem anderen Befestigungsdurchmesser als in der Tabelle mit den technischen Daten festgelegt verboten. Verboten ist auch die29 ORIGINALANLEITUNG

Anwendung von Schleifscheiben mit Schneidketten oder Kreissägen, und zwar aus dem Grund, dass dadurch das Risiko eines Rückstoßes des Werkzeuges in die Richtung des Bedieners erhöht wird. Hinweis! Die Verwendung anderer Schleifscheiben als in dieser Anleitung angegeben, ist verboten, und sogar dann, wenn man sie an die Spindel des Winkelschleifers montieren kann. Falsche Schleifscheiben können die während des Betriebes des Win- kelschleifers erzeugten Belastungen nicht aushalten. Beschädigte bzw. auseinanderfallende Schleifscheiben sind außerdem eine Gefahr für ernsthafte Verletzungen oder Tod.

ANWENDUNG DES WINKELSCHLEIFERS

Den Akku aus dem Fach des Elektrowerkzeuges ausbauen! Vor der Arbeitsaufnahme mit diesem Werkzeug muss man prüfen, ob das Gehäuse, die Abdeckung und der Akku nicht beschädigt sind. Wenn irgendwelche sichtbaren Schäden vorhanden sind, dann ist der Betrieb mit dem Schleifer verboten! Die Abdeckung der Schleifscheibe und den Handgriff montieren. Arbeiten Sie niemals mit dem Winkelschleifer ohne montierte Abdeckung der Schleifscheibe! Wählen Sie den zur Betriebsart entsprechenden Typ der Schleifscheibe und montieren Sie diese Scheibe auf der Spindel des Winkelschleifers. Das zu bearbeitende Material ist so entsprechend zu montieren, damit es sich während der Bearbeitung nicht verlagern kann, zum Beispiel mit Schraubzwingen oder Schraubstock zu befestigen. Die Schleifscheibe des Winkelschleifers rotiert mit hoher Geschwindigkeit und eine falsche Befestigung des zu bearbeitenden Materials kann sein unkontrolliertes Verlagern während des Betriebes hervorrufen, wodurch das Risiko in Bezug auf ernsthafte Verletzungen erhöht wird. Beim Schneiden muss man das zu schneidende Material an beiden Seiten der Schnittlinie abstützen, aber so, dass während des Durchschneidens kein Verklemmen der Trennscheibe hervorgerufen wird. Die Stützen sind in der Nähe der Kante des durchzu- schneidenden Materials sowie in der Nähe der Schnittlinie anzubringen. Augenschutz, Gehörschutz und Schutzhandschuhe sind anzulegen. Es ist zu prüfen, ob der Schalter sich in der Position „AUS-0” befi ndet. Danach schließt man den Akku an das Elektrowerkzeug an. Nehmen Sie die entsprechende Haltung ein, die das Gleichgewicht bewahrt, und nehmen Sie den Winkelschleifer mit dem Schalter in Betrieb. Der Schalter hat eine Blockade, die vor zufälligem Einschalten des Winkelschleifers schützen soll. Man muss die Blockade nach hinten verschieben, und zwar so, damit sie sich mit der Fläche des Schalters ausgleicht und danach sein Eindrücken ermöglicht. Der Schalter hat keine Möglichkeit die eingeschaltete Position zu blockieren, man muss ihn über die ganze Betriebszeit festhalten. Bei der Arbeitsaufnahme legt man die richtige Fläche der Schleifscheibe an das zu bearbeitende Material: - bei den Schleifscheiben muss man die Seiten und/oder die Frontseite schleifen, - bei den Lamellenschleifscheiben muss man die Seitenfl äche so schleifen, dass sich die Lamellen des Schleifpapiers parallel zum zu bearbeitenden Material bewegen, - bei den Schleifschieben mit Klettverschluss, der die Befestigung des Schleifpaiers ermöglicht, muss man das Schleifen mit der Seitenfl äche durchführen, - bei den Drahtbürsten muss man die Bearbeitung mit den Drahtenden ausführen, und nicht mit der Seitenfl äche, - bei den Schleifscheiben zum Schneiden muss man mit der Frontfl äche schneiden; schleifen Sie nicht mit der Frontfl äche der Schleifscheiben, die zum Schneiden vorgesehen sind. Während des Schleifens mit der Seitenfl äche muss man den Winkelschleifer mit einem Winkel von nicht mehr als 30° in Bezug auf die zu bearbeitende Fläche halten (VII). Der Winkelschleifer ist mit fl ießenden Bewegungen zu sich und von sich zu schieben. Während des Schneidens sollte sich die Trennscheibe in einem geraden Winkel in Bezug auf die zu schneidende Fläche befi nden. Das Schneiden darf also nicht unter einem anderen Winkel ausgeführt werden. Während des Schneidens selbst ist eine Änderung des Winkels der Trennscheibe in Bezug auf das zu bearbeitende Material verboten. Man muss das Schneiden nur in gerader Linie ausführen. Hält man sich nicht an die obigen Empfehlungen erhöht sich das Risiko des Verklemmens der Trennscheibe im zu bearbeitenden Material, wodurch der Rückstoß des Werkzeuges in Richtung des Bedieners, das Reißen der Scheibe oder ihr Auseinanderfallen hervorgerufen werden kann. Während des Schneidens muss man den Schleifer in der Drehrichtung der Schleifscheibe führen (VIII). Während des Betriebes darf man keinen zu großen Druck auf das zu bearbeitende Material ausüben und keine ruckartigen Bewe- gungen ausführen, damit kein Verklemmen oder Reißen und Zerbrechen der Schleifscheibe hervorgerufen wird. Eine Überlastung des Winkelschleifers darf nicht zugelassen werden, die Temperatur der Außenfl ächen darf niemals 60

C nicht überschreiten. Das Ausschalten des Schleifers erfolgt durch Freigabe des Druckes auf den Schalter. Nach beendeter Arbeit ist der Winkelschleifer auszuschalten, der Akku auszubauen und eine Durchsicht vorzunehmen. Hinweis! Die Schleifscheibe kann nach dem Ausschalten des Schleifers noch für eine bestimmte Zeit rotieren. Man muss bis zum völligen Stillstand der Schleifscheibe und noch vor dem Ablegen des Winkelschleifers abwarten. Vor Beginn der Durchsicht muss man ebenso warten, bis die Schleifschiebe abgekühlt ist. Während des Betriebes können sich sowohl die Schleifscheibe als auch das zu bearbeitende Material bis zu einer hohen Temperatur erhitzen.30 ORIGINALANLEITUNG

Denken Sie daran! Beim Arbeiten mit dem Winkelschleifer muss man: Immer einen Augenschutz verwenden. Keine Schleifscheiben mit einer maximal zulässigen Umfangsgeschwindigkeit von weniger als 80 m/s verwenden. . Keine Schleifscheiben mit einer maximal zulässigen Drehgeschwindigkeit von weniger als die Drehgeschwindigkeit des Winkel- schleifers verwenden.

KONSERVIERUNG UND ÜBERSICHTUNGEN

ACHTUNG! Vor dem Beitritt zur Regulierung, technischen Bedienung und Konservierung soll man die Einrichtung von der Elek- tronetz durch die Herausziehung des Steckers aus der Netzdose abschalten. Nach der Beendung der Arbeit soll man technischen Stand durch äußere Besichtigungen und die Beurteilung von: Gestell und Handgriff , Elektroleitung mit Stecker und Abbiegungs- stück, Tätigkeit des Elektroschalters, Durchgängigkeit von Lüftungsschlitzen, Funken von Bürsten, Arbeitslautstärke von Lager und Getriebe, Anfahren und Arbeitsgleichmäßigkeit überprüfen. In der Garantiezeit kann der Benutzer keine Elektrowerkzeuge demontieren oder keine Bauteile sowie Bestandteile austauschen, weil dies eine Verlierung der Garantierechte verursacht. Alle beobachtete bei der Übersicht oder in der Arbeitszeit Unrichtigkeiten bestimmen das Signal zur Durchführung der Reparatur im Service. Nach der Beendung der Arbeit soll man Gehäuse, Lüftungsschlitze, Schalter, Zusatzhandgriff und Bedeckungen z.B. mit dem Druckluftstrahl (vom Druck nicht größer als von 0,3 MPa), Pinsel oder trockenen Lappen ohne Benutzung von Chemiemittel und Reinigungsfl üssigkeiten reinigen. Die Werkzeuge und Handgriff e soll man mit dem sauberen, trockenen Lappen reinigen.31 ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ
