GEBRUIKSAANWIJZING YT82827 Yato

3. afscherming slijpschijf

7. snelheidsregulatie

8. slijpschijf (slijpsteen)

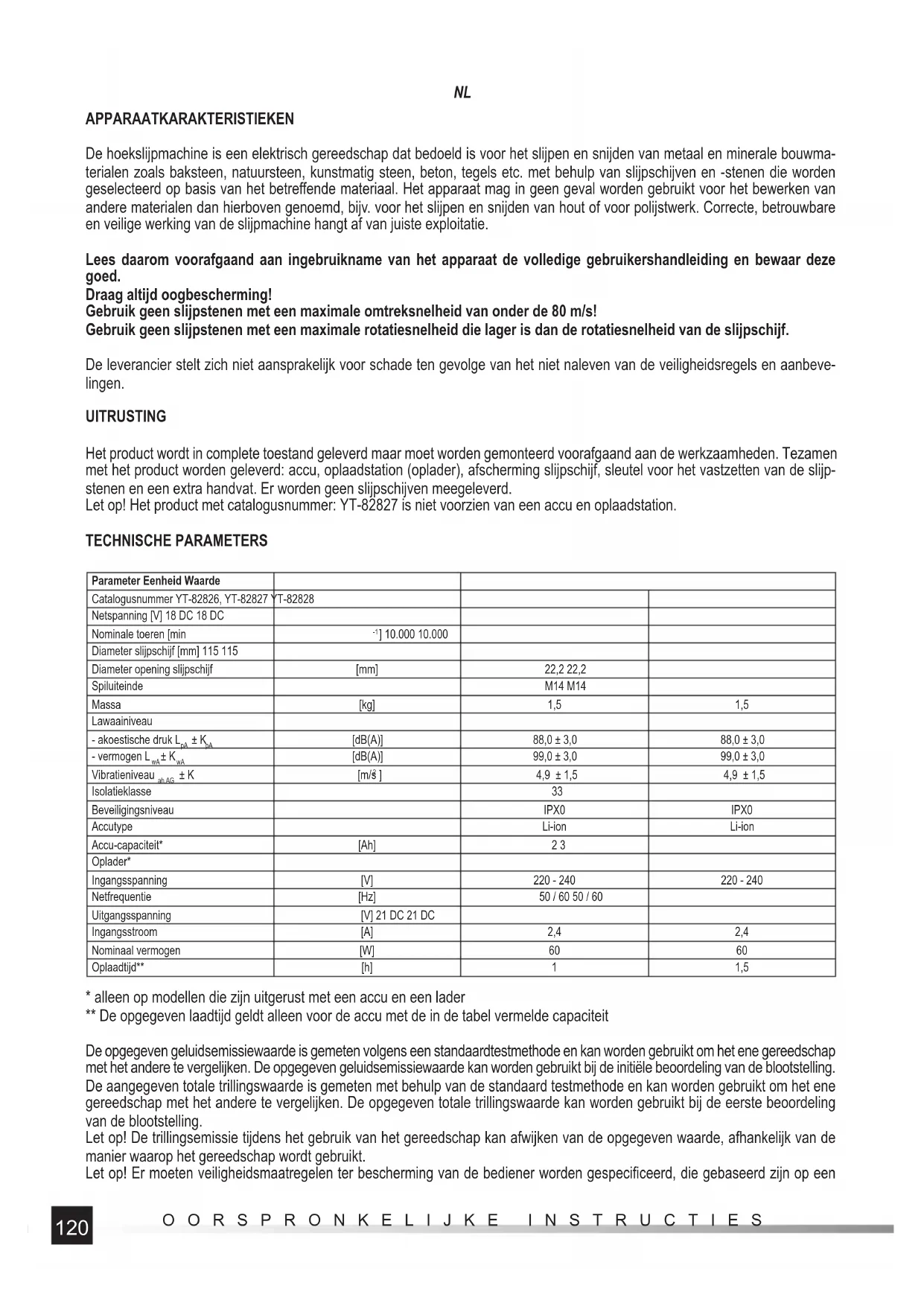

APPARAATKARAKTERISTIEKEN De hoekslijpmachine is een elektrisch gereedschap dat bedoeld is voor het slijpen en snijden van metaal en minerale bouwma- terialen zoals baksteen, natuursteen, kunstmatig steen, beton, tegels etc. met behulp van slijpschijven en -stenen die worden geselecteerd op basis van het betreff ende materiaal. Het apparaat mag in geen geval worden gebruikt voor het bewerken van andere materialen dan hierboven genoemd, bijv. voor het slijpen en snijden van hout of voor polijstwerk. Correcte, betrouwbare en veilige werking van de slijpmachine hangt af van juiste exploitatie. Lees daarom voorafgaand aan ingebruikname van het apparaat de volledige gebruikershandleiding en bewaar deze goed. Draag altijd oogbescherming! Gebruik geen slijpstenen met een maximale omtreksnelheid van onder de 80 m/s! Gebruik geen slijpstenen met een maximale rotatiesnelheid die lager is dan de rotatiesnelheid van de slijpschijf. De leverancier stelt zich niet aansprakelijk voor schade ten gevolge van het niet naleven van de veiligheidsregels en aanbeve- lingen. UITRUSTING Het product wordt in complete toestand geleverd maar moet worden gemonteerd voorafgaand aan de werkzaamheden. Tezamen met het product worden geleverd: accu, oplaadstation (oplader), afscherming slijpschijf, sleutel voor het vastzetten van de slijp- stenen en een extra handvat. Er worden geen slijpschijven meegeleverd. Let op! Het product met catalogusnummer: YT-82827 is niet voorzien van een accu en oplaadstation. TECHNISCHE PARAMETERS Parameter Eenheid Waarde Catalogusnummer YT-82826, YT-82827 YT-82828 Netspanning [V] 18 DC 18 DC Nominale toeren [min

• alleen op modellen die zijn uitgerust met een accu en een lader ** De opgegeven laadtijd geldt alleen voor de accu met de in de tabel vermelde capaciteit De opgegeven geluidsemissiewaarde is gemeten volgens een standaardtestmethode en kan worden gebruikt om het ene gereedschap met het andere te vergelijken. De opgegeven geluidsemissiewaarde kan worden gebruikt bij de initiële beoordeling van de blootstelling. De aangegeven totale trillingswaarde is gemeten met behulp van de standaard testmethode en kan worden gebruikt om het ene gereedschap met het andere te vergelijken. De opgegeven totale trillingswaarde kan worden gebruikt bij de eerste beoordeling van de blootstelling. Let op! De trillingsemissie tijdens het gebruik van het gereedschap kan afwijken van de opgegeven waarde, afhankelijk van de manier waarop het gereedschap wordt gebruikt. Let op! Er moeten veiligheidsmaatregelen ter bescherming van de bediener worden gespecifi ceerd, die gebaseerd zijn op een121 OORSPRONKELIJKE INSTRUCTIES

beoordeling van de blootstelling onder reële gebruiksomstandigheden (met inbegrip van alle onderdelen van de bedrijfscyclus, zoals de tijd dat het gereedschap wordt uitgeschakeld of stationair draait en de activeringstijd). ALGEMENE VEILIGHEIDSVOORSCHRIFTEN LET OP!! Lees al deze instructies. Het niet naleven van de instructies kan leiden tot elektrische schokken, brand of persoonlijk letsel. De term „elektrisch gereedschap“ dat wordt gebruikt in de instructies verwijst naar alle apparaten die worden aangedreven door elektrische stroom zowel bedraad als draadloos.

NALEVEN VAN ONDERSTAANDE INSTRUCTIES

Werkplaats Houd de werkplek goed verlicht en schoon. Een rommelige werkplek en slechte verlichting kunnen leiden tot ongelukken. Men dient het gereedschap niet te gebruiken in een omgeving met verhoogd risico op ontploffi ng die brandbare vloei- stoff en, gassen of dampen bevatten. Van elektrisch gereedschap kunnen vonken afkomen die brand kunnen veroorzaken indien deze vonken in aanraking komen met brandbare gassen of dampen. Geen kinderen of omstanders toelaten tot de werkplaats. Concentratieverlies kan leiden tot controleverlies over het apparaat. Elektrische veiligheid De stekker van de elektrische kabel dient te passen in het stopcontact. Men dient de stekker niet aan te passen. Het is verboden gebruik te maken van adapters om op die wijze de stekker geschikt te maken voor het stopcontact. Een niet aangepaste stekker die past op het stopcontact vermindert het risico op elektrische schokken. Vermijd contact met geaarde oppervlakken zoals buizen, verwarmingen en koelers. Aarding van het lichaam verhoogt het risico op een elektrische schok. Het elektrisch gereedschap niet blootstellen aan contact met regen of vocht. Water en vocht dat in het elektrische apparaat terecht komt vergroot de kans op een elektrische schok. De stroomkabel niet overbelasten. Gebruik de stroomkabel niet om het apparaat te dragen of om de stekker uit het stopcontact te trekken. Vermijd contact van de stroomkabel met hitte, olie, scherpe randen en bewegende delen. Een beschadigde stroomkabel verhoogt het risico op een elektrische schok. In geval van werkzaamheden in de open lucht dient men gebruik te maken van verlengsnoeren die bestemd zijn voor gebruik buitenshuis. Het gebruik van een correcte verlengsnoer vermindert het risico op elektrische schokken. Indien het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdbaar is dient men ter bescher- ming tegen voedingsspanning gebruik te maken van een aardlekschakelaar(RCD). De toepassing van een aardlekschake- laar vermindert het risico op een elektrische schok. Persoonlijke bescherming Start de werkzaamheden indien men in een goede lichamelijke en geestelijke conditie verkeerd. Besteed aandacht aan hetgeen dat men doet. Verricht geen werkzaamheden indien men moe is of onder invloed van medicijnen of alcohol. Een moment van onoplettendheid kan leiden tot ernstige verwondingen. Maak gebruik van persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Het gebruik van persoonlijke be- schermingsmiddelen, zoals stofmaskers, veiligheidsschoenen, helmen en gehoorbeschermers verminderen het risico op ernstig lichamelijk letsel. Voorkom het onbedoeld inschakelen van gereedschap. Controleer of de elektrische schakelaar zich in de positie “uit” bevindt voordat het gereedschap wordt aangesloten op het elektriciteitsnet. Het vasthouden van het apparaat met de vinger op de schakelaar of het aansluiten van het elektrische apparaat op het moment dat de schakelaar op “aan” staat kan leiden tot ernstig persoonlijk letsel. Voordat men het elektrische gereedschap inschakelt dient men eventuele sleutels en andere gereedschappen die zijn gebruikt voor het instellen te verwijderen. Een sleutel die is achtergelaten op de roterende onderdelen van het gereedschap kunnen leiden tot ernstige verwondingen. Blijf in evenwicht. Blijf de gehele tijd in de juiste houding. Dit maakt het makkelijker het elektrische apparaat onder controle te houden in geval van onverwachte situaties tijdens het gebruik. Maak gebruik van beschermende kleding. Draag geen loszittende kleding en sieraden. Houd het haar, kleding en werk- handschoenen uit de buurt van bewegende delen van het elektrische gereedschap. Loszittende kleding, sieraden of lange haren kunnen in aanraking komen met de bewegende delen van het gereedschap. Maak gebruik van stofafscheiders of stofbakken indien van toepassing. Zorg ervoor dat dit correct wordt vastgemaakt. De toepassing van een stofafzuiging vermindert het risico op ernstige verwondingen. Gebruik van het elektrische apparaat Het elektrische apparaat niet belasten. Maak gebruik van gereedschap dat nodig is voor de desbetreff ende werkzaam- heden. Correct gereedschap dat bestemd is voor de desbetreff ende werkzaamheden zorg voor effi ciëntere en veiligere werk- zaamheden. Maak geen gebruik van het elektrische gereedschap indien de schakelaar niet werkt. Gereedschap dat niet kan worden122 OORSPRONKELIJKE INSTRUCTIES

gecontroleerd door middel van de schakelaar is gevaarlijk en dient te worden gerepareerd. Trek de stekker uit het stopcontact voordat men het apparaat gaat afstellen, toebehoren gaat vervangen of voordat men het gereedschap wilt opslaan. Dit voorkomt het onbedoeld inschakelen van het elektrische gereedschap. Bewaar het gereedschap buiten het bereik van kinderen. Laat ongeschoolde personen geen gebruik maken van het gereedschap. Het elektrisch gereedschap kan gevaarlijk zijn in de handen van ongeschoolde personen. Zorg voor het juiste onderhoud van het gereedschap. Controleer het gereedschap op fouten of loszittende onderdelen. Controleer de onderdelen op beschadigingen. In geval van eventuele gebreken dient men dit te repareren voordat men gebruik gaat maken van het elektrische apparaat. Veel ongelukken worden veroorzaakt door onjuist onderhouden gereed- schap. Houd snijgereedschappen scherp en schoon. Goed onderhouden snijgereedschappen zijn makkelijker te controleren tijdens de werkzaamheden. Gebruik elektrisch gereedschap en accessoires in overeenstemming met deze instructies. Gebruik gereedschappen voor het beoogde doel, rekening houdend met het type en de arbeidsomstandigheden. Het gebruik van gereedschappen voor andere werkzaamheden dan de bestemming daarvan kan de kans op gevaarlijke situaties te verhogen. Reparatie Repareer het gereedschap alleen op de daarvoor gerechtigde plaatsen en maak alleen gebruik van originele onderdelen. Dit garandeert een goede veiligheid van het elektrisch gereedschap.

AANVULLENDE VEILIGHEIDSINSTRUCTIES VOOR SCHIJFSCHUURMACHINES EN POLIJSTMACHINES

Het gereedschap is alleen ontworpen voor schuren, schuren met schuurpapier, schuren met staalborstels en snijden. Maak uzelf vertrouwd met alle waarschuwingen, instructies, illustraties en specifi caties die bij het elektrische gereed- schap worden geleverd. Het niet naleven van alle onderstaande instructies kan een elektrische schok, brand en / of ernstig letsel tot gevolg hebben. Bouw dit gereedschap niet om voor werkzaamheden waarvoor het niet door de fabrikant ontworpen en gespecifi ceerd is. Een dergelijke ombouw zal leiden tot verlies van controle en ernstig letsel veroorzaken. Het is verboden het gereedschap te gebruiken als polijstmachine of op een andere manier dan in de gebruiksaanwijzing beschreven staat. Werken met het gereedschap waarvoor het niet is bedoeld, kan een risico vormen en letsel veroorzaken. Gebruik geen accessoires die niet zijn ontworpen en niet zijn aanbevolen door de fabrikant. Het feit dat de accessoires op het gereedschap kunnen worden gemonteerd, betekent niet dat ze een veilig werk garanderen. De maximale snelheid van de accessoires moet gelijk zijn aan of groter zijn dan de maximale snelheid van het gereed- schap. Accessoires met een lagere snelheid dan de snelheid van het gereedschap kunnen tijdens het gebruik in stukken breken. De externe diameter en dikte van de accessoires moeten binnen het gespecifi ceerde groottebereik voor het gereedschap vallen. Accessoires van onjuiste afmetingen kunnen niet goed worden afgedekt en gehanteerd. De maat van het bevestigingsgat voor wieltjes, schijven, fl enzen en ander toebehoren moet overeenkomen met de maat van de spindel van het gereedschap. Accessoires, waarvan de grootte van het montagegat komt niet overeen met de grootte van de gereedschapsspindel, zullen na het starten beginnen te vibreren, wat tot verlies van controle over het gereedschap kan leiden. Gebruik geen beschadigde accessoires. Controleer vóór elk gebruik de staat van de accessoires op de aanwezigheid van spatten, scheuren en overmatige slijtage. Als u de accessoires laat vallen, controleert u deze op schade of plaatst u nieuwe, onbeschadigde accessoires. Nadat u de accessoires hebt geïnspecteerd en geïnstalleerd, plaatst u uzelf en omstanders buiten het rotatievlak van het accessoire en voert u het gereedschap vervolgens een minuut lang uit met de maximale snelheid. Slechte accessoires worden tijdens de test beschadigd. Gebruik persoonlijke beschermingsmiddelen. Gebruik afhankelijk van de toepassing gezichtsbescherming, bril of veilig- heidsbril. Gebruik indien nodig stofmaskers, gehoorbescherming, handschoenen en schorten om te beschermen tegen kleine fragmenten van accessoires of werkmaterialen. Oogbescherming moet in staat zijn om rondvliegende deeltjes die tijdens de werking ontstaan, te stoppen. Het stofmasker moet het stof kunnen fi lteren dat tijdens het gebruik wordt gegenereerd. Te lange blootstelling aan lawaai kan gehoorverlies veroorzaken. Houd een veilige afstand tussen de werkplek en buitenstaanders. Personen die de werkplek betreden, moeten persoon- lijke beschermingsmiddelen gebruiken. Fragmenten die tijdens het werk worden gemaakt of fragmenten van beschadigde accessoires kunnen uit de directe omgeving van de werkplek vliegen. Wanneer u werkzaamheden uitvoert waarbij de schijf in aanraking kan komen met verborgen elektrische leidingen of stroomkabels die onder spanning staan, mag u de polijstmachine alleen vasthouden met geïsoleerde handgrepen. De schijf kan in contact met een stroomvoerende draad ertoe leiden dat de metalen onderdelen van het gereedschap onder spanning komen, waardoor de bediener van het gereedschap een elektrische schok kan krijgen. Plaats het netsnoer uit de buurt van de draaiende delen van het gereedschap. In geval van verlies van controle over het gereedschap, kan het snoer worden doorgesneden of worden gevangen en kan de hand of arm van de bestuurder in de draaiende machineonderdelen worden getrokken. Zet het gereedschap nooit neer totdat de draaiende delen volledig tot stilstand zijn gekomen. Roterende elementen kunnen de grond “vangen” en het gereedschap uit de hand trekken. Start het gereedschap nooit tijdens het verplaatsen. Door per ongeluk contact met de draaiende delen kan de kleding worden123 OORSPRONKELIJKE INSTRUCTIES

gevangen en naar binnen worden getrokken en kan het gereedschap in contact komen met het lichaam van de gebruiker. Reinig regelmatig de ventilatieopeningen van het gereedschap. De motorventilator zuigt stof aan dat ontstaat tijdens het gebruik van het gereedschap. Overmatige ophoping van metaaldeeltjes in het stof verhoogt het risico van een elektrische schok. Gebruik het gereedschap niet in de buurt van ontvlambare materialen. Vonken tijdens het werk kunnen brand veroorzaken. Gebruik geen accessoires die vloeistofkoeling vereisen. Water of koelvloeistof kan een elektrische schok veroorzaken. De schroefdraadgrootte van de accessoires moet overeenkomen met de schroefdraad van de polijstmachine. Bij acces- soires die op een fl ens worden gemonteerd, moet het montagegat voor de accessoires overeenkomen met de montage- maat van de fl ens. Accessoires die niet in de houder van het elektrisch gereedschap passen, veroorzaken onbalans, overmatige trillingen en kunnen leiden tot verlies van controle over de machine. Waarschuwingen met betrekking tot het terugveren van het gereedschap naar de bediener De refl ectie van het gereedschap naar de bediener is een plotselinge reactie op een geblokkeerde of geklemde roterende schijf, borstelpolijstband of een ander accessoire. Een blokkering of vastklemming zorgt ervoor dat het draaiende accessoire plotseling stopt, waardoor het elektrische gereedschap in de tegenovergestelde richting van de rotatie van het accessoire draait. Als de schuurschijf bijvoorbeeld door het werkstuk geblokkeerd of geklemd wordt, kan de rand van de schijf die in het klempunt komt, zich in het oppervlak van het materiaal ingraven, waardoor de schijf naar buiten komt of wordt uitgeworpen. De schuurschijf kan ook in de richting van of van de bediener weg bewegen, afhankelijk van de bewegingsrichting van de schuur- schijf op het klempunt. Schuurschijven kunnen ook breken onder deze omstandigheden. Het terugveren van het gereedschap naar de bediener is het gevolg van onjuist gebruik en / of niet-naleving van de instructies in de bedienershandleiding. Verschijnselen kunnen worden vermeden door de onderstaande aanbevelingen op te volgen. Gebruik een stevige greep op het gereedschap en een juiste houding van lichaam en hand om de krachten die tijdens het terugveren ontstaan te weerstaan. Gebruik altijd een extra handgreep, als deze bij het gereedschap wordt geleverd, zorgt dit voor maximale controle tijdens rebound of onverwachte rotatie bij het starten van het gereedschap. De operator kan de rotatie of het terugveren van het gereedschap controleren als de juiste voorzorgsmaatregelen worden genomen. Plaats uw hand nooit in de buurt van de draaiende delen van het gereedschap. Roterende elementen kunnen, tijdens het terugveren, in aanraking komen met de hand. Sta niet in de zone waarin het gereedschap zal bewegen tijdens het terugveren. Het terugveren richt het gereedschap in de tegenovergestelde richting van de draairichting van de schuurschijf, in de plaats van de blokkering ervan. Let vooral op bij het werken in de buurt van hoeken, scherpe randen, etc. Vermijd het stoppen en vastlopen van de schuurschijf. Bij het bewerken van hoeken of randen bestaat een verhoogd risico op vastlopen van de schuurschijf, wat kan leiden tot verlies van controle of terugveren van het gereedschap. Gebruik geen zaagkettingschijven voor houtbewerking, gesegmenteerde diamantschijven met een perifere opening tussen de segmenten van meer dan 10 mm of tandzagen. Dergelijke schijven veroorzaken vaak terugveren en verlies van controle over het gereedschap. Waarschuwingen met betrekking tot slijpen en snijden Gebruik alleen schijven die geschikt zijn voor gebruik met het gereedschap en de afschermingen die zijn ontworpen voor het type schijf. Schijven waarvoor het apparaat niet is ontworpen, kunnen niet goed worden afgeschermd en zijn niet veilig. Een bolle schijf moet zodanig worden gemonteerd dat het slijpvlak niet buiten het vlak van de beschermingsfl ens van de afscherming uitsteekt. Een onjuist gemonteerde schijf die boven de afscherming uitsteekt, vormt een risico voor de veiligheid tijdens het gebruik. De afscherming moet stevig aan het gereedschap worden bevestigd en in een positie worden geplaatst die maximale veiligheid biedt, zodat het kleinste gedeelte van de schijf in de richting van de bediener wordt blootgesteld. De afdekking helpt de bediener te beschermen tegen gebroken schijvenfragmenten en voorkomt onbedoeld contact met de schijf. De schijf moet worden gebruikt zoals bedoeld. Bijvoorbeeld: niet slijpen met een snijschijf. Snijdende slijpschijven zijn ontworpen voor perifere belasting, de zijdelingse krachten die op de snijschijf worden uitgeoefend, kunnen ervoor zorgen dat deze uiteenvalt. Gebruik altijd onbeschadigde klemschijven, die in de juiste maat voor de slijpschijf zijn. De juiste klemming van de slijp- schijf vermindert de kans op beschadiging van de slijpschijf. De klemschijven van de doorslijpschijven kunnen afwijken van de klemschijven van de slijpschijven. Gebruik geen versleten slijpschijven van grotere gereedschappen. Een schuurschijf met een grotere diameter is niet ontwor- pen voor de hogere snelheid van kleinere gereedschappen en kan breken. Als u schijven voor tweeërlei gebruik gebruikt, gebruik dan altijd een beschermkap die geschikt is voor het type werk. Het gebruik van de verkeerde bescherming kan ertoe leiden dat de gewenste mate van bescherming niet wordt geboden, wat kan leiden tot ernstig letsel. Waarschuwingen met betrekking tot het snijden Het zaagblad niet “vastzetten” of te veel druk uitoefenen. Probeer niet te diep te snijden. Overmatige spanning van het zaagblad verhoogt de belasting en de gevoeligheid voor verdraaiing of vastgrijpen van het zaagblad in de snijspleet, wat het risico op terugslag voor de bediener of beschadiging van het zaagblad verhoogt.124 OORSPRONKELIJKE INSTRUCTIES

Plaats uw lichaam niet in de snijlijn of achter een draaiend zaagblad. Als het zaagblad tijdens het gebruik van de machine van het lichaam van de gebruiker af beweegt, kan de terugslag in de richting van de gebruiker het roterende zaagblad en het gereedschap in de richting van de gebruiker sturen. Als het zaagblad vastzit of als het snijden om welke reden dan ook wordt onderbroken, schakel dan het gereedschap uit en houd het stil totdat het zaagblad volledig stopt met draaien. Probeer nooit het roterende zaagblad uit de gleuf te rijden, omdat dit kan leiden tot een terugslag naar de gebruiker. De redenen moeten worden gevonden en er moeten passende maatregelen worden genomen om te voorkomen dat het zaagblad komt vast te zitten. Hervat het snijden in het materiaal niet. Laat de zaag nominale snelheid bereiken en steek ze dan pas voorzichtig in de snijsleuf. Het zaagblad kan worden vastgeklemd, uitgetrokken of teruggeslingerd worden in de richting van de bediener als de snede in het materiaal wordt hervat. Platen en andere overmaatse materialen moeten worden ondersteund om het risico van vastklemmen en terugkaatsen naar de operator te minimaliseren. Overmaatse materialen hebben de neiging om te buigen onder hun eigen gewicht. De steunen moeten onder het materiaal worden geplaatst, dicht bij de snijlijn en dicht bij de rand van het materiaal, aan beide zijden van de snijlijn. Wees bijzonder voorzichtig bij het maken van insnijdingen in muren en andere onbekende oppervlakken. Een uitstekend zaagblad kan door gas- of elektriciteitskabels of andere voorwerpen snijden die een terugslag in de richting van de gebruiker kunnen veroorzaken. Probeer niet in een boog te snijden. Overbelasting van het mes verhoogt de belasting en gevoeligheid voor draaien of vastlo- pen in de sleuf van de snede en de kans op terugslag naar de gebruiker of scheuren van het mes, wat kan leiden tot ernstig letsel. Waarschuwingen met betrekking tot schuren met schuurpapier Gebruik schuurpapier van de juiste grootte. Een grote hoeveelheid schuurpapier dat uit de schijf steekt, kan letsel. Ver- oorzaken en het risico op vastlopen, scheuren of terugkaatsing van de rug naar de gebruiker vergroten. Waarschuwingen met betrekking tot het werken met het gereedschap Wees voorzichtig, want ook bij normaal gebruik worden er draadsplinters uit de borstel geslingerd. Overbelast de dra- den niet door te veel kracht op de borstel uit te oefenen. De draden kunnen gemakkelijk lichte kleding en/of huid doorboren. Als het gebruik van afdekkingen wordt aanbevolen tijdens de werking van een draadborstel, moet elk contact tussen de borstel en de afdekking worden voorkomen. Een draadborstel kan onder belasting en centrifugale kracht zijn diameter vergroten. Waarschuwingen met betrekking tot het schuren Laat geen losse delen van de polijstschijf of het bevestigingssnoer vrij ronddraaien. Losse en draaiende snaren kunnen in de vingers verstrikt raken of in het werkstuk vast komen te zitten.

VOORBEREIDING OP DE WERKZAAMHEDEN

LET OP! Alle handelingen die in dit hoofdstuk worden vermeld, dienen plaats te vinden na het afsluiten van de spanning. De accu moet afgekoppeld zijn van het apparaat! Veiligheidsinstructies opladen accu Let op! Zorg er voorafgaand aan het opladen voor dat de behuizing van de voeding, de kabel en de stekker niet gebarsten of beschadigd zijn. Het is verboden om het oplaadstation of de voeding te gebruiken wanneer deze onjuist werken of beschadigd zijn! Voor het opladen van de accu mogen uitsluitend het bijgeleverde oplaadstation en de bijgeleverde voeding worden gebruikt. Gebruik van een andere voeding kan leiden tot brand of beschadiging van het apparaat. Het opladen van de accu mag uitsluitend plaatsvinden in een gesloten, droge ruimte die is beveiligd tegen toegang van onbevoegden en met name kinderen. Het oplaad- station en de voeding mogen niet worden gebruikt zonder toezicht van een volwassene! Indien de ruimte waarin het opladen plaatsvindt, verlaten moet worden, haal het apparaat dan van de stroom door de voeding uit het stopcontact te trekken. Indien er rook, een vreemde geur o.i.d. uit de oplader komt, trek de stekker van de oplader dan direct uit het stopcontact! De boormachine wordt geleverd met niet-opgeladen accu. Daarom dient deze voorafgaand aan de werkzaamheden te worden opgeladen conform de procedure die hieronder beschreven is, met behulp van de meegeleverde voeding en het oplaadstation. Li-Ion-accu’s (lithium-ion) beschikken niet over een ‘geheugen’, zodat ze op ieder gewenst moment kunnen worden opgeladen. Het is echter aanbevolen om de accu leeg te laten lopen tijdens normaal werk en vervolgens volledig op te laden. Indien dergelijke hantering vanwege het type werk niet altijd mogelijk is, dient deze procedure tenminste eens per 10 à 15 werkcycli te worden herhaald. De accu mag in geen geval worden ontladen door elektroden aan te sluiten. Dit leidt tot onherstelbare schade! De oplaadstatus van de accu mag ook niet worden nagegaan door een elektrode aan te sluiten en het vonken te controleren. Bewaren van de accu Zorg voor de juiste opslagomstandigheden om de levensduur van de accu te verlengen. Deze duurt ongeveer 500 oplaad-ont- laadcycli. Bewaar de accu bij een temperatuur van 0 tot 30 graden Celsius en een luchtvochtigheid van 50%. Laad de accu op tot ca. 70% wanneer je deze langere tijd wilt opslaan. In geval van langere opslag de accu eens per jaar opladen. Vermijd overmatig125 OORSPRONKELIJKE INSTRUCTIES

opladen van de accu, daar dit de levensduur verkort en kan leiden tot onherstelbare schade. De accu zal tijdens opslag langzaam ontladen vanwege lekstroom. Het zelfontladingsproces hangt af van de opslagtemperatuur; hoe hoger deze is, des te sneller is de batterij leeg. In geval van onjuiste opslag van de batterij kan lekkage van het elektrolyt plaatsvinden. In geval van lekkage het elektrolyt verzamelen met een neutraal middelen. De ogen in geval van contact met het elektrolyt grondig uitwassen en vervolgens onmiddellijk een arts raadplegen. Gebruik van het apparaat met beschadigde accu is verboden. In geval van volledig verbruik van de accu moet deze worden afgegeven bij een gespecialiseerd verzamelpunt voor de verwerking van dergelijk afval. Accutransport Lithium-ion-accu’s zijn volgens de wet gevaarlijk materiaal. De gebruiker van het apparaat kan apparaten met accu of de accu zelf over land vervoeren. Hierbij hoeft niet te worden voldaan aan aanvullende voorwaarden. In geval van het opdragen van transport aan derden (bijv. verzending door een koerier) dienen de regels voor transport van gevaarlijke materialen te worden nageleefd. Neem voorafgaand aan de verzending contact op met een persoon die over de juiste kwalifi caties beschikt. Het is verboden om beschadigde accu’s te vervoeren. Tijdens het transport moeten de gedemonteerde accu’s uit het apparaat verwijderd worden en de blootliggende contacten worden beveiligd door ze bijv. met isoleertape af te plakken. Beveilig de accu’s zo in de verpakking dat ze zich niet binnenin de verpakking kunnen bewegen tijdens het transport. Leef ook de landelijke voor- schriften na op het gebied van transport van gevaarlijke materialen. Opladen van de accu Let op! Koppel voorafgaand aan het opladen de voeding van het oplaadstation van het stroomnet af door de stekker uit het stopcontact te trekken. De accu en de klemmen ontdoen van vuil en stof met een zacht en droog doekje. De accu beschikt over een ingebouwde oplaadindicator. Door op de knop te drukken gaan de diodes (II) branden. Hoe sterker ze dit doen, hoe voller de accu is opgeladen. Wanneer de diodes na indrukken van de knop niet gaan branden, is de accu leeg. Koppel de accu af van het apparaat. Steek de accu in het oplaadcontact (II). Sluit de oplader aan op het stroomnet. Er gaat een rode diode branden ter indicatie dat het opladen bezig is. Na voltooiing van het opladen gaat de rode diode uit en gaat er een groene diode branden, wat betekent dat de accu volledig is opgeladen. Trek de stekker uit het stopcontact. Verwijder de accu uit het oplaadstation door op de accugrendelknop te drukken. Let op! Indien na het aansluiten van de oplader op de stroom de groene diode brandt, is de accu volledig opgeladen. In dat geval begint de oplader niet met opladen.

MONTAGE VAN MEEGELEVERDE ONDERDELEN

Montage van de afscherming van de slijpschijf Breng de afscherming van de schijf aan op het cilindrische gedeelte van de behuizing, rondom de spil, en zet de afscherming met behulp van een schroef of klem zo vast dat deze recht, stevig en zeker gemonteerd is. Plaats de afscherming van de slijpschijf zo dat het niet-afgeschermde gedeelte van de schijf zo ver mogelijk bij de handen van de bediener vandaan is. De slijpmachine nooit gebruiken zonder juist gemonteerde afscherming! Tezamen met de slijpmachine wordt een afscherming geleverd die alleen juiste bescherming beidt tijdens het slijpen met behulp van slijpschijven en schijven die gebruik maken van schuurpapier en sommige draadborstels. De schijf mag na montage op de spil niet buiten de randen van de afscherming komen. Neem in geval van ander soort toegestaan werk contact op met de fabrikant om afscherming te bestellen die geschikt is voor dit type werk. Montage extra handgreep Monteer de handgreep door deze goed vast te draaien aan de kop van het apparaat. De handgreep beschikt over een houder waar een sleutel kan worden bewaard voor het vastzetten van slijpstenen. Dit maakt het opbergen van de sleutel eenvoudiger. Na afl oop van de werkzaamheden waarbij de sleutel vereist is, deze in de houder plaats en er voor zorgen dat deze niet vanzelf kan verplaatsen door zijn eigen gewicht.

BEDIENEN VAN DE SLIJPSCHIJVEN

LET OP! De montage van de slijpschijven mag uitsluitend plaatsvinden wanneer het apparaat van de voedingsspanning is afge- koppeld.. Demonteer de accu van het apparaat! Montage van de slijpschijven Koppel de voedingsspanning af van het apparaat Demonteer de accu van het apparaat!126 OORSPRONKELIJKE INSTRUCTIES

Let er tijdens montage op dat rand A (IV) aan de onderzijde van de spil en de borgringen precies op elkaar liggen. Plaats de bovenste borgring op de spil. Plaats de slijpschijf op de spil en de bovenste borgring Schroef de onderste borgring stevig vast op de spil. Druk de blokkade van de spil in en draai de onderste borgring aan m.b.v. de sleutel. Laat vervolgens de blokkadeknop weer los. Monteer de accu in het apparaat, schakel het apparaat in en observeer de werking gedurende ca. 1 min. zonder het apparaat te belasten. Demonteer de accu en controleer of de schijven nog vast zitten. Plaatsing van de borgringen Let erop dat de schijven op de montageplek pop de spil verschillend van dikte kunnen zijn. De plaatsing van de borgringen (III) verschilt naar gelang de gebruikte slijpschijven: dun (dikte tot 3,2 mm) of dik (dikker dan 3,2 mm). Geen schijven gebruiken die dikker zijn dan 6 mm. Demontage van de slijpschijven Schakel de slijpmachine uit en demonteer de accu. Druk de blokkade van de spil in en draai de onderste borgring los m.b.v. de sleutel. Verwijder vervolgens de slijpschijf van de spil. Ontdoe de spil en de borgringen van stof en andere verontreinigingen die tijdens het werk zijn ontstaan. Soorten slijpschijven Voor werk met de slijpmachine kan elke slijpsteen worden genomen die geschikt is voor gebruik met hoekslijpmachines met een toegestane rotatiesnelheid van tenminste 80 m/s en montage- en buitenste diameters zoals vermeld in de tabellen met technische gegevens. Indien de slijpschijf is uitgerust met een opening zonder schroefdraad, moeten borgringen worden gebruikt voor montage. Het is ook mogelijk om schijven te monteren met een buitenste diameter zoals vermeld in de tabel met technische gegevens en uitgerust met een M14 gat met schroefdraad. In een dergelijk geval hoeven er geen borgringen te worden gebruikt en kan de schijf direct op de spil vastgedraaid worden en klem worden gezet met een knop. De schijf moet strak worden aangedraaid met een platte sleutel (die niet behoort tot de uitrusting van de slijpmachine). In geval van schijven die de montage van schuurpapier met klittenband mogelijk maken, mogen alleen schijven met schuurpapier worden gebruikt een diameter zoals vermeld in de technische gegevenstabel. Plaats de schuurcirkels centraal op de schijf. De rand van de cirkel mag niet over de schijfrand heen uitsteken. Ook is het mogelijk om diamantschuurschijven te gebruiken met afmetingen zoals vermeld in de technische gegevenstabel, bedoeld voor droog snijden en slijpen. Deze montage dient net zo plaats te vinden als in geval van slijpschijven. Voor het bewerken van metaal wordt aanbevolen om slijpschijven te gebruiken van materialen die bedoeld zijn voor de bewerking van het gegeven materiaal. Lees de documenten die mee zijn geleverd met de slijpschijf. Voor het bewerken van keramisch materiaal kunnen slijpschijven worden gebruikt die bedoeld zijn voor de bewerking van steen of diamantschijven, bedoeld voor droog werk. Draadborstels en schijven met schuurpapier zijn geschikt voor het verwijderen van oude laklagen van een metalen ondergrond. Het is verboden om het montagegat of spilgat te bewerken of reductieringen te gebruiken om de diameter van het montagegat aan te passen op de diameter van de spil. Het is verboden om slijpschijven te gebruiken met een andere montagediameter dan vermeld in de technische gegevenstabel. Het is verboden om schijven te gebruiken met snijketting of zaagschijf vanwege het feit dat hiermee het risico wordt vergroot op het wegkaatsen van het apparaat in de richting van de gebruiker. Let op! Het is verboden om andere schijven te gebruiken dan toegestaan volgens deze handleiding, zelfs wanneer ze zouden pas- sen op de spil van de slijpmachine. Ongeschikte schijven kunnen mogelijk de belasting die ontstaat tijdens werk niet weerstaan. Beschadigde of uiteenvallende slijpschijven vormen een risico op ernstig lichamelijk letsel of de dood.

GEBRUIK VAN DE SLIJPMACHINE

Demonteer de accu van het apparaat! Controleer voorafgaand aan het werk of de behuizing, afscherming en accu niet beschadigd zijn. Indien er schade wordt ontwaard is verder gebruik van het apparaat verboden! Monteer de afscherming van de slijpschijf en het handvat. De slijpmachine nooit gebruiken zonder gemonteerde afscherming van de slijpschijf. Selecteer het juiste type slijpschijf voor het betreff ende werk en monteer de schijf op de spil van de slijpmachine. Het te bewerken materiaal zo plaatsen dat het niet kan verschuiven of verplaatsen tijdens de bewerking. Gebruik hiervoor bijvoor- beeld een bankschroef of klemmen. De slijpschijf roteert met hoge snelheid en onjuiste montage van het te bewerken materiaal kan het verplaatsen ervan tijdens het werk veroorzaken, wat het risico op ernstig letsel vergroot. In geval van snijden het te snijden materiaal vastzetten aan beide zijden van de snijlijn, echter op zo’n manier dat de snijschijf niet kan worden gehinderd tijdens het werk. Plaats ondersteuningen in de buurt van de randen van het te snijden materiaal en in de buurt van de snijlijn.127 OORSPRONKELIJKE INSTRUCTIES

Draag oog- en gehoorbescherming en veiligheidshandschoenen. Controleer of de machine zich in de uit-positie 0 bevindt. Plaats vervolgens de accu in het apparaat. Neem een goede positie in zodat balans gegarandeerd is en start het apparaat m.b.v. de schakelaar. De schakelaar bevat een veiligheidsblokkade ter voorkoming van het abusievelijk starten van de slijpmachine. Haal de blokkade naar achter zodat deze op dezelfde hoogte komt als de schakelaar. Vervolgens kan de blokkade worden ingedrukt. De schakelaar kan niet worden geblokkeerd in de ingeschakelde positie; hij moet voortdurend ingedrukt gehouden worden. Plaats het juiste oppervlak op de schijf aan de hand van het te bewerken materiaal: - in geval van slijpschijven voor slijpen, slijpen met de zijkanten en/of voorzijde van het oppervlak, - in geval van stripschijven, slijpen met het zijoppervlak zodat de strips van het schuurpapier evenwijdig bewegen aan het te bewerken materiaal, - in geval van schijven met klittenband voor de montage van schuurpapier, slijpen met het zijoppervlak, - in geval van draadborstels bewerkingen uitvoeren met het uiteinde van de draden en niet met het zijoppervlak, - in geval van snijschijven snijden met de voorzijde en niet slijpen met het vooroppervlak van de snijschijven. Tijdens slijpen met het zijoppervlak de slijpmachine in een maximale hoek van 30 graden houden t.o.v. het te bewerken oppervlak (VII). De slijpmachine vloeiend van u af en naar u toe bewegen. Tijdens het snijden moet de snijschijf zich in een rechte hoek bevinden t.o.v. het te snijden oppervlak. Niet snijden in een andere hoek. Het is verboden om de snijhoek t.o.v. het te snijden materiaal te veranderen tijdens het snijden. Snijd alleen in een rechte lijn. Het niet opvolgen van de bovenstaande aanbevelingen vergroot het risico op vastraken van de snijschijf in het bewerkte materiaal, hetgeen kan lieden tot wegkaatsen van het apparaat in de richting van de gebruiker of barsten of uiteenvallen van de schijf. Beweeg de slijpmachine tijdens het snijden in de richting van de rotaties van de schijf (VIII). Oefen tijdens het werk niet teveel druk uit op het te bewerken materiaal en maak geen abrupte bewegingen, zodat de snijschijf niet vast komt te zitten of barst en scheurt. Het apparaat mag niet overbelast raken. Zorg dat de temperatuur van het buitenoppervlak niet boven de 60

C komt Het apparaat schakelt zich uit zodra de schakelaar niet meer wordt ingedrukt. Na afl oop van het werk de slijpmachine uitschakelen, de accu demonteren en inspectie verrichten. Let op! De schijf kan nog enige tijd rond blijven draaien na het uitschakelen van het apparaat. Wacht totdat de slijpsteen volledig tot stilstand gekomen is voordat u de slijpmachine neerzet. Wacht met inspecteren totdat het schijf afgekoeld is. Tijdens werk- zaamheden kunnen zowel de schijf als het te bewerken materiaal zeer heet worden. Onthoud! Bij het werk met een hoekslijpmachine: altijd oogbescherming dragen. geen slijpschijven gebruiken met een maximale omtreksnelheid van onder de 80 m/s. geen slijpstenen gebruiken met een maximale rotatiesnelheid die lager is dan de rotatiesnelheid van de slijpschijf.

ONDERHOUD EN INSPECTIES

OPGELET! Vóór aanvang van de afstelling, technisch onderhoud of onderhoud dient de stekker uit het stopcontact te worden uitgetrokken. Controleer de technische staat van het product na zijn werking door middel van een externe inspectie en een evalu- atie van: behuizing en handgreep, elektrisch snoer met stekker, werking van de elektrische schakelaar en doorlaatbaarheid van ventilatieroosters, vonken van borstel, geluidsniveau van lagers en tandwieltjes, opstart en werkinguniformiteit. Tijdens de garan- tieperiode mag de gebruiker aanvullende elektrotoestellen niet monteren of componenten of bestanddelen vervangen, omdat dit tot garantieverlies zal leiden. Alle bij de inspectie of de werking geobserveerde onregelmatigheden zijn een signaal om het toestel bij de service te laten herstellen. Na beëindiging van de werkzaamheden dienen de behuizing, ventilatieroosters, schakelaars, aanvullende handgreep en covers te worden schoongemaakt bvb. met een luchtstroom (met een druk die niet groter is dan 0,3 MPa), penseel of droge vod zonder gebruik van chemische middelen en schoonmaakvloeistoff en. Gereedschap en houders dienen met een droge, propere vod te worden schoongemaakt.128 ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ
