MANUALE UTENTE YT82827 Yato

3. resguardo del disco abrasivo

3. protezione del disco abrasivo

5. bloccaggio del mandrino

7. regolatore di velocità

12. caricatrice della batteria

13. indicatore di caricamento della batteria

14. bloccaggio della batteria

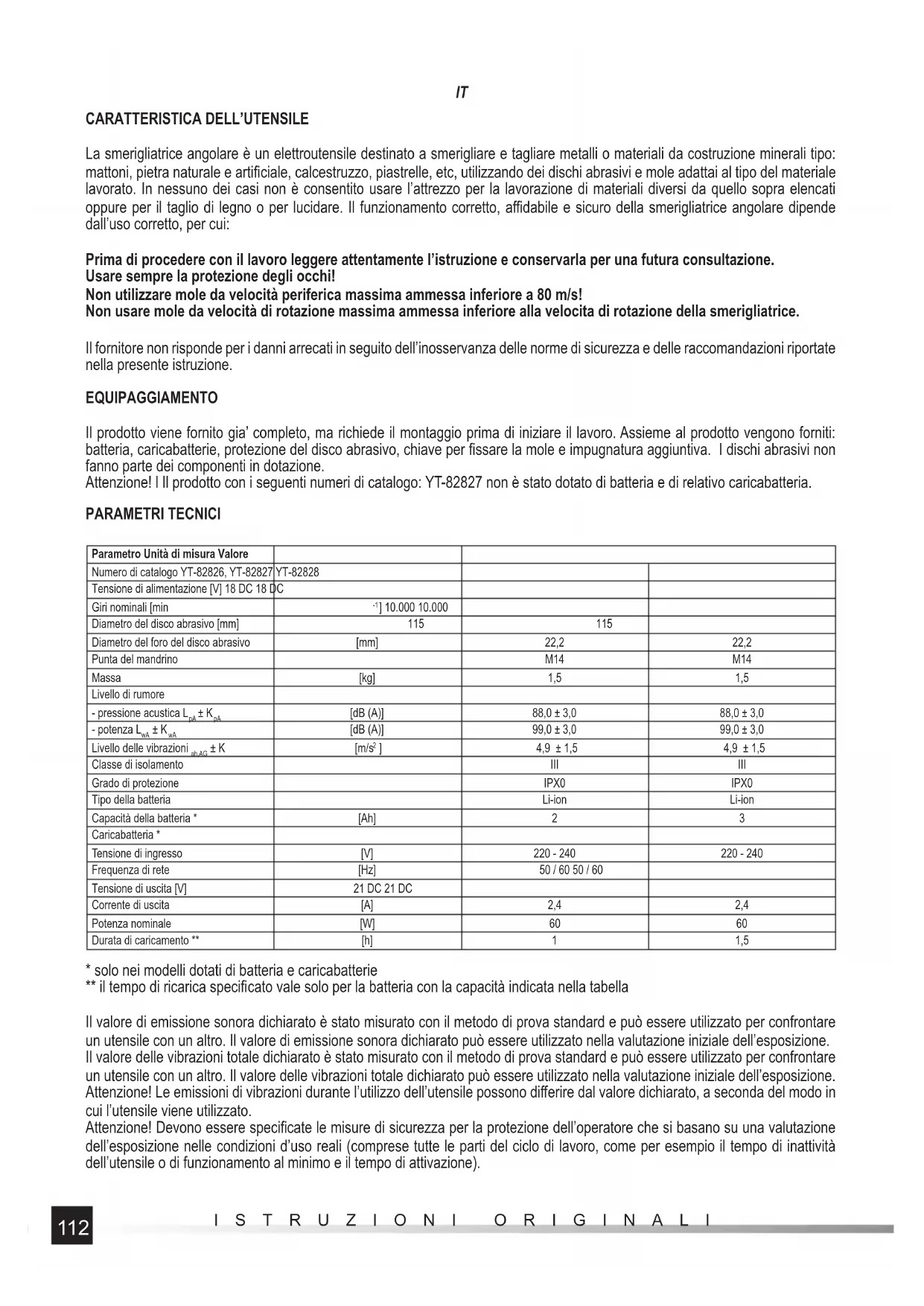

La smerigliatrice angolare è un elettroutensile destinato a smerigliare e tagliare metalli o materiali da costruzione minerali tipo: mattoni, pietra naturale e artifi ciale, calcestruzzo, piastrelle, etc, utilizzando dei dischi abrasivi e mole adattai al tipo del materiale lavorato. In nessuno dei casi non è consentito usare l’attrezzo per la lavorazione di materiali diversi da quello sopra elencati oppure per il taglio di legno o per lucidare. Il funzionamento corretto, affi dabile e sicuro della smerigliatrice angolare dipende dall’uso corretto, per cui: Prima di procedere con il lavoro leggere attentamente l’istruzione e conservarla per una futura consultazione. Usare sempre la protezione degli occhi! Non utilizzare mole da velocità periferica massima ammessa inferiore a 80 m/s! Non usare mole da velocità di rotazione massima ammessa inferiore alla velocita di rotazione della smerigliatrice. Il fornitore non risponde per i danni arrecati in seguito dell’inosservanza delle norme di sicurezza e delle raccomandazioni riportate nella presente istruzione. EQUIPAGGIAMENTO Il prodotto viene fornito gia’ completo, ma richiede il montaggio prima di iniziare il lavoro. Assieme al prodotto vengono forniti: batteria, caricabatterie, protezione del disco abrasivo, chiave per fi ssare la mole e impugnatura aggiuntiva. I dischi abrasivi non fanno parte dei componenti in dotazione. Attenzione! l Il prodotto con i seguenti numeri di catalogo: YT-82827 non è stato dotato di batteria e di relativo caricabatteria. PARAMETRI TECNICI Parametro Unità di misura Valore Numero di catalogo YT-82826, YT-82827 YT-82828 Tensione di alimentazione [V] 18 DC 18 DC Giri nominali [min

] 4,9 ± 1,5 4,9 ± 1,5 Classe di isolamento III III Grado di protezione IPX0 IPX0 Tipo della batteria Li-ion Li-ion Capacità della batteria * [Ah] 2 3 Caricabatteria * Tensione di ingresso [V] 220 - 240 220 - 240 Frequenza di rete [Hz] 50 / 60 50 / 60 Tensione di uscita [V] 21 DC 21 DC Corrente di uscita [A] 2,4 2,4 Potenza nominale [W] 60 60 Durata di caricamento ** [h] 1 1,5

• solo nei modelli dotati di batteria e caricabatterie ** il tempo di ricarica specifi cato vale solo per la batteria con la capacità indicata nella tabella Il valore di emissione sonora dichiarato è stato misurato con il metodo di prova standard e può essere utilizzato per confrontare un utensile con un altro. Il valore di emissione sonora dichiarato può essere utilizzato nella valutazione iniziale dell’esposizione. Il valore delle vibrazioni totale dichiarato è stato misurato con il metodo di prova standard e può essere utilizzato per confrontare un utensile con un altro. Il valore delle vibrazioni totale dichiarato può essere utilizzato nella valutazione iniziale dell’esposizione. Attenzione! Le emissioni di vibrazioni durante l’utilizzo dell’utensile possono diff erire dal valore dichiarato, a seconda del modo in cui l’utensile viene utilizzato. Attenzione! Devono essere specifi cate le misure di sicurezza per la protezione dell’operatore che si basano su una valutazione dell’esposizione nelle condizioni d’uso reali (comprese tutte le parti del ciclo di lavoro, come per esempio il tempo di inattività dell’utensile o di funzionamento al minimo e il tempo di attivazione).113 ISTRUZIONI ORIGINALI

CONDIZIONI GENERALI DI SICUREZZA

ATTENZIONE! Leggere attentamente le istruzioni sotto riportate. Il mancato rispetto delle istruzioni di cui sotto può causare una scossa elettrica, un incendio o lesioni. La nozione „dispositivo elettrico” riportata nei manuali d’uso si riferisce a tutti i dispositivi azionati elettricamente, con e senza cavo.

RISPETTARE LE PRESCRIZIONI DI CUI SOTTO

Posto di lavoro Il posto di lavoro deve essere adeguatamente illuminato e pulito. Il disordine sul posto di lavoro e l’illuminazione insuf- fi ciente possono causare infortuni. Non utilizzare dispostivi elettrici in ambienti che presentano un elevato rischio di esplosione, con liquidi, gas o vapori infi ammabili. Vietare l’accesso al posto di lavoro ai terzi ed ai bambini. La mancanza di concentrazione può portare alla perdita di controllo del dispositivo. Sicurezza elettrica La spina del cavo elettrico deve essere idonea alla presa di corrente. È vietato modifi care la spina. È vietato utilizzare adattatori per adattare la spina alla presa di corrente. La spina non sottoposta alle modifi che che corrisponde alla presa di corrente riduce il rischio di scossa elettrica. Evitare il contatto con superfi ci con messa a terra, quali tubazioni, radiatori e frigoriferi. La messa a terra aumenta il rischio di scossa elettrica. Proteggere i dispositivi elettrici dalle precipitazioni atmosferiche o dall’umidità. La penetrazione dell’acqua all’interno del dispositivo aumenta il rischio di scossa elettrica. Evitare il sovraccarico del cavo di alimentazione. Non utilizzare il cavo di alimentazione per trasportare il dispositivo, per collegare e scollegare la spina dalla presa di corrente. Tenere il cavo di alimentazione lontano dalle fonti di calore, dagli oli, dai bordi acuti e dagli elementi mobili. Il cavo di alimentazione danneggiato aumenta il rischio di scossa elettrica. Qualora il dispositivo dovesse essere utilizzato all’aperto, utilizzare solo prolunghe adatte all’uso all’aperto. L’uso di un’adeguata prolunga riduce il rischio di scossa elettrica. Qualora fosse indispensabile utilizzare il dispositivo elettrico in un ambiente umido, occorre impiegare il dispositivo di protezione contro la corrente di guasto (RCD). L’impiego del dispositivo RCD riduce il rischio di scossa elettrica. Sicurezza individuale Provvedere al lavoro in buona condizione fi sica e mentale. Fare attezione a ciò che si fa. Non lavorare se ci si sente stanchi, sotto l’eff etto di farmaci o alcol. Una minima disattenzione durante l’uso del dispositivo può causare gravi lesioni. Indossare i mezzi di protezione individuale. Portare sempre gli occhiali di protezione. L’uso dei mezzi di protezione indivi- duale quali maschere antipolvere, scarpe di protezione, elmetti e protezioni dell’udito riduce il rischio di gravi lesioni. Evitare l’avviamento accidentale del dispositivo. Assicurarsi che l’inseritore si trova in posizione “OFF” prima di col- legare il dispositivo alla rete elettrica. Non tenere il dito sull’inseritore o non collegare il dispositivo alla rete con l’inseritore in posizione “ON” per evitare gravi lesioni. Prima di avviare il dispositivo elettrico, rimuovere tutte le chiavi e altri attrezzi di regolazione. La chiave lasciata sugli elementi mobili può causare gravi lesioni. Stare sempre in equilibrio. Stare sempre in una posizione adeguata per controllare meglio il dispositivo in caso di situa- zioni inaspettate durante l’uso del dispositivo. Indossare adeguati indumenti di protezione. Non indossare indumenti larghi o pendenti né gioielli. Tenere i capelli, gli in- dumenti e i guanti di protezione lontani dai pezzi mobili del dispositivo. Gli indumenti larghi, i gioielli oppure i capelli sciolti potrebbero entrare in contatto con i pezzi mobili del dispositivo. Impiegare impianti di aspirazione o contenitori per polveri, se il dispositivo ne è dotato. Collegarli in modo corretto. L’impiego del sistema di aspirazione riduce il rischio di gravi lesioni. Utilizzo del dispositivo elettrico Evitare il sovraccarico del dispositivo elettrico. Utilizzare sempre il dispositivo idoneo al tipo di lavorazione. Il dispositivo idoneo al tipo di lavorazione permette di utilizzare il dispositivo in modo più effi ciente e sicuro. Non utilizzare il dispositivo elettrico se l’inseritore non funziona. Il dispositivo che non può essere controllato tramite l’inse- ritore, è pericoloso e va consegnato al centro di assistenza. Prima di eseguire lavori di regolazione, sostituzione accessori o conservazione, rimuovere la spina dalla presa, per evitare l’avviamento accidentale del dispositivo elettrico. Tenere il dispositivo fuori dalla portata dei bambini. Il dispositivo non deve essere utilizzato da persone non addestrate. Il dispositivo utilizzato dalle persone non addestrate può essere pericoloso. Garantire una corretta manutenzione del dispositivo. Controllare eventuali giochi dei pezzi mobili. Controllare eventuali danneggiamenti dei componenti del dispositivo. In caso di qualsiasi difetto, riparare il dispositivo prima dell’uso. Molti infortuni derivano da un’inadeguata manutenzione del dispositivo. Il dispositivo da taglio deve essere pulito e affi lato. La114 ISTRUZIONI ORIGINALI

corretta manutenzione permette di controllare meglio il dispositivo da taglio durante l’uso. I dispositivi elettrici e gli accessori vanno utilizzati conformemente alle prescrizioni sotto riportate. Utilizzare i dispositivi per gli scopi cui sono destinati, prendendo in considerazione il tipo e le condizioni della lavorazione. L’uso dei dispositivi per gli scopi diversi può provocare situazioni pericolose. Riparazioni La riparazione del dispositivo deve essere eseguito solo presso centri di assistenza autorizzati, che impiegano i pezzi di ricambio originali. Ciò garantisce la sicurezza dell’uso del dispositivo elettrico. ULTERIORI AVVERTIMENTI DI SICUREZZA PER SMERIGLIATRICI E LUCIDATRICI A DISCO L’utensile è destinato esclusivamente alla levigatura, alla levigatura con carta abrasiva, alla spazzolatura con fi lo me- tallico e al taglio. Leggere tutte le avvertenze, le istruzioni, le illustrazioni e le specifi che fornite con l’elettroutensile. La mancata osservanza di tutte le istruzioni riportate di seguito può provocare scosse elettriche, incendi e/o lesioni gravi. Non modifi care questo utensile per le applicazioni diverse dall’uso previsto e specifi cato dal produttore. Tale modifi ca comporterebbe la perdita di controllo e gravi lesioni. È vietato utilizzare l’utensile come lucidatrice o in modo diverso da quanto descritto nel manuale. L’uso non previsto dell’utensile può causare rischi e lesioni. Non utilizzare accessori che non sono stati progettati e destinati dal produttore. Il fatto che gli accessori possano essere montati sull’utensile non signifi ca che garantiscano un funzionamento sicuro. La velocità massima di rotazione degli accessori deve essere uguale o superiore alla velocità massima di rotazione dell’utensile. Gli accessori aventi una velocità di rotazione inferiore a quella dell’utensile possono andare a pezzi durante il lavoro. Il diametro esterno e lo spessore degli accessori devono rientrare nell’intervallo delle dimensioni specifi cate per l’uten- sile. Gli accessori non correttamente dimensionati non possono essere adeguatamente schermati o maneggiati. La dimensione dei fori di fi ssaggio delle ruote, dei dischi, delle fl ange e degli altri accessori deve corrispondere alla dimensione del mandrino dell’utensile. Gli accessori, in cui la dimensione del foro di fi ssaggio non corrisponde a quello del mandrino dell’utensile, vibrano dopo l’uso e possono causare la perdita di controllo dell’utensile. Non utilizzare accessori danneggiati. Prima di ogni utilizzo controllare lo stato degli accessori per verifi care la presenza di schegge, crepe, abrasioni e usura eccessiva. In caso di caduta di accessori, controllare che non siano danneggiati oppure installare nuovi accessori non danneggiati. Dopo l’ispezione e l’installazione degli accessori, prendere posizio- ne e collocare le altre persone al di fuori dell’area di rotazione degli accessori e far girare l’utensile per un minuto alla massima velocità di rotazione. Gli accessori danneggiati saranno distrutti durante la prova. Utilizzare i dispositivi di protezione individuale. Indossare schermi facciali, occhiali di protezione o occhiali di sicurezza a seconda dell’utilizzo dell’utensile. Se necessario, utilizzare maschere antipolvere, protezioni dell’udito, guanti e grem- biuli per proteggersi da piccole parti di accessori o di materiali prodotti durante il lavoro. La protezione degli occhi deve essere in grado di proteggere contro la proiezione di frammenti prodotti durante il lavoro. La maschera antipolvere deve essere in grado di fi ltrare la polvere generata durante il lavoro. Un’eccessiva esposizione al rumore può causare la perdita dell’udito. Mantenere una distanza di sicurezza tra il luogo di lavoro e le altre persone presenti. Le persone che entrano nell’area di lavoro, devono indossare i dispositivi di protezione individuale. Le schegge prodotte durante il lavoro o i frammenti di accessori danneggiati possono fuoriuscire dalle immediate vicinanze dell’area di lavoro. Quando si eseguono lavori in cui il platorello può venire a contatto con un fi lo elettrico o un cavo di alimentazione na- scosto e sotto tensione, tenere la levigatrice solo con impugnature isolate. Se esposto a un cavo sotto tensione il platorello può causare la messa in tensione di parti metalliche dell’utensile, con conseguenti scosse elettriche per l’operatore dell’attrezzo. Posizionare il cavo di alimentazione lontano dagli elementi rotanti dell’utensile. Se si perde il controllo dell’utensile, il cavo può essere tagliato o impigliato e la mano o il braccio del operatore possono essere intrappolati nelle parti rotanti della macchina. Non riporre mai l’utensile, fi nché le parti rotanti non siano completamente ferme. Le parti rotanti possono “aff errare” la superfi cie e provocare la perdita del controllo dell’utensile. Non far girare l’utensile mentre viene spostato. Il contatto accidentale con le parti rotanti può causare l’impigliamento e l’in- trappolamento degli indumenti e portare l’utensile a contatto con il corpo dell’operatore. Pulire regolarmente i fori di ventilazione dell’utensile. La ventola del motore aspira all’interno dell’utensile la polvere generata durante il funzionamento. Un eccessivo accumulo di particelle metalliche contenute nella polvere aumenta il rischio di scosse elettriche. Non utilizzare l’utensile in prossimità di materiali infi ammabili. Le scintille generate durante il funzionamento possono pro- vocare incendi. Non utilizzare accessori che richiedono il raff reddamento a liquido. L’acqua o il refrigerante possono causare scosse elettriche. La dimensione della fi lettatura degli accessori deve corrispondere alla fi lettatura del mandrino della smerigliatrice. In caso di accessori installati mediante fl ange, il foro di montaggio degli accessori deve corrispondere alle dimensioni della fl angia di fi ssaggio. Gli accessori che non sono adatti al supporto dell’elettroutensile, causano squilibrio, vibrazioni eccessive e possono provocare la perdita di controllo.115 ISTRUZIONI ORIGINALI

Avvertenze relative al contraccolpo dell’utensile verso l’operatore Il contraccolpo dell’utensile verso l’operatore è una reazione improvvisa al blocco o alla chiusura del disco rotante, del nastro per lucidatura, della spazzola o di un altro accessorio. Il blocco o la chiusura provocano un arresto improvviso dell’accessorio rotante, con conseguente rotazione dell’elettroutensile nella direzione opposta alla rotazione dell’accessorio stesso. Ad esempio, se il platorello è bloccato o vincolato dal pezzo lavorato, il bordo del platorello che entra nel punto di bloccaggio, può penetrare nella superfi cie del materiale causando la fuoriuscita o l’espulsione del platorello. Il platorello può anche fuoriuscire verso l’operatore o dall’operatore, a seconda della direzione di movimento della mola nel punto di bloccaggio. In queste circostanze i dischi possono anche rompersi. Il contraccolpo dell’utensile verso l’operatore è dovuto ad un uso improprio e/o alla mancata osservanza delle istruzioni contenute nel manuale per l’uso. Questo fenomeno può essere evitato seguendo le istruzioni riportate qui di seguito. Utilizzare una presa salda ed assumere una corretta posizione del corpo e delle mani per resistere alle forze generate durante il contraccolpo. Utilizzare sempre un’impugnatura supplementare, se fornita con l’utensile, per garantire il mas- simo controllo durante il contraccolpo o la rotazione inattesa mentre l’utensile viene avviato. L’operatore è in grado di controllare la rotazione o il contraccolpo dell’utensile se adotta le opportune misure di precauzione. Non avvicinare mai la mano agli elementi rotanti dell’utensile. Durante il contraccolpo le parti rotanti possono venire a con- tatto con la mano. Non posizionarsi nell’area in cui l’utensile si muoverà durante il contraccolpo. Il contraccolpo punterà l’utensile nella dire- zione opposta alla direzione di rotazione della mola, dove la mola è stata inceppata. Prestare particolare attenzione quando si lavora in prossimità di angoli, spigoli vivi ecc. Evitare la manomissione e l’inceppamento della mola. Durante la lavorazione di angoli o spigoli vivi aumenta il rischio di inceppamento della mola con conseguente perdita di controllo o contraccolpo dell’utensile. Non utilizzare dischi con catene da taglio per la lavorazione del legno, dischi diamantati segmentati con uno spazio pe- riferico tra i segmenti superiore a 10 mm o seghe dentate. Tali dischi causano frequenti contraccolpi e la perdita di controllo dell’utensile. Avvertenze relative alla levigatura e al taglio Utilizzare esclusivamente le mole adatte al lavoro con l’utensile e le protezioni progettate per il tipo di mola specifi co. Le mole per le quali l’utensile non è stato progettato, non possono essere correttamente schermate e non sono sicure. La mola con superfi cie convessa deve essere montata in modo che la sua superfi cie di smerigliatura non sporga oltre il piano della fl angia di protezione dello schermo. La mola installata in modo errato, che sporge al di sopra dello schermo, costituisce un rischio per la sicurezza durante il funzionamento. Lo schermo deve essere saldamente fi ssato all’utensile e posizionato per assicurare la massima sicurezza in modo che possibilmente una minima superfi cie della mola sia esposta all’operatore. Questo schermo aiuta a proteggere l’operatore da frammenti di mola rotti e previene il contatto accidentale con la mola. La mola deve essere utilizzate per le fi nalità previste. Ad esempio, non smerigliare con una mola da taglio. Le mole da taglio sono progettate per essere utilizzate per il carico periferico e le forze laterali applicate ad esse possono provocarne la disintegrazione. Utilizzare sempre platorelli non danneggiati e di dimensione corretta idonea alla mola. Il corretto serraggio dei platorelli riduce la possibilità di danneggiare la mola. I platorelli per mole da taglio possono essere diversi dai platorelli per mole di sme- rigliatura. Non utilizzare mole usurate provenienti da utensili più grandi. La mola da taglio con un diametro maggiore non è adatta a una maggiore velocità di rotazione di utensili più piccoli e può rompersi. Se si utilizzano mole a doppio uso, utilizzare sempre una protezione adatta al tipo di lavoro specifi co. L’uso della protezio- ne sbagliata non può garantire la protezione desiderata, il che può portare a lesioni gravi. Avvertenze relative al taglio Non “inceppare” la mola e non esercitare troppa pressione. Non cercare di tagliare troppo in profondità. Un’eccessiva tensione della mola aumenta il carico e la suscettibilità alla torsione o all’intrappolamento della mola nella scanalatura che viene tracciata, il che aumenta il rischio di contraccolpo in direzione dell’operatore o di danni alla mola. Non posizionare il corpo nella linea di taglio o dietro la mola rotante. Se, durante il funzionamento, la mola si allontana dal corpo dell’operatore, il contraccolpo in direzione dell’operatore può dirigere la mola rotante e l’utensile verso l’operatore. Se la mola è stata intrappolata o se il taglio è interrotto per qualsiasi motivo, spegnere l’utensile e tenerlo fermo, fi nché la rotazione della mola non si arresta completamente. Non tentare mai di far uscire la mola da taglio rotante dalla scanala- tura, in quanto ciò potrebbe causare il contraccolpo in direzione dell’operatore. È necessario trovarne le cause e prendere le misure appropriate per escludere il rischio di intrappolamento della mola. Non riprendere il taglio nel materiale. Lasciare che la mola raggiunga la sua velocità nominale e solo dopo inserirla con cautela nella scanalatura. La mola può essere vincolata, rimossa o rimbalzata verso l’operatore se il taglio viene ripreso nel materiale. Sostenere pannelli ed altri materiali sovradimensionati per ridurre al minimo il rischio di bloccaggio e di rimbalzo verso l’operatore. I materiali sovradimensionati tendono a piegarsi sotto il proprio peso. I supporti devono essere posizionati sotto il materiale, vicino alla linea di taglio e vicino al bordo del materiale, su entrambi i lati della linea di taglio.116 ISTRUZIONI ORIGINALI

Prestare particolare attenzione quando si eseguono tagli profondi in pareti e in altre superfi ci sconosciute. Una mola sporgente può tagliare tubi del gas, cavi elettrici o altri oggetti che possono causare un contraccolpo in direzione dell’operatore. Non tentare di tagliare lungo linea curva. Il sovraccarico della mola ne aumenta il carico e la suscettibilità alla torsione o all’inceppamento nella fessura del taglio e la probabilità di rimbalzo verso l’operatore o la rottura della mola, il che può portare a gravi lesioni. Avvertenze relative alla carta abrasiva per carteggiatura Utilizzare carta abrasiva delle dimensioni corrette. Nella scelta di un platorello si deve tener conto delle indicazioni del produttore. La carta abrasiva che sporge notevolmente oltre il platorello, può causare lesioni e aumentare il rischio di inceppa- mento, strappo o contraccolpo verso l’operatore. Avvertenze relative all’uso della spazzola metallica Fare attenzione, poiché anche le schegge di fi lo metallico vengono espulse dalla spazzola durante il normale funziona- mento. Non sovraccaricare i fi li applicando troppa forza alla spazzola. I fi li possono facilmente perforare indumenti leggeri e/o la pelle. Se si raccomanda l’uso di schermi di protezione durante il funzionamento con una spazzola metallica, si deve evitare qualsiasi contatto tra la spazzola e lo schermo. La spazzola metallica può aumentare il suo diametro sotto l’eff etto del carico e della forza centrifuga. Avvertenze relative alla lucidatura Non lasciar girare liberamente qualsiasi parte sciolta del disco di lucidatura o del cavo di fi ssaggio. I cavi allentati e rotanti possono impigliarsi nelle dita o essere catturati dal pezzo da lavorare.

PREDISPOSIZIONE AL FUNZIONAMENTO

ATTENZIONE! Tutti i passaggi elencati in questa sezione devono essere eseguiti con la spina staccata - la batteria deve essere scollegata dall’utensile! Istruzioni di sicurezza per caricamento della batteria Attenzione! Prima di iniziare il caricamento assicurarsi se i corpo dell’alimentatore, il cavi e la spina non siano rotti o danneggiati. È vietato usare il caricabatteria e l’alimentatore danneggiati o malfunzionanti. Per caricare la batteria è ammesso di usare solo il caricabatterie e l’alimentatore in dotazione. L’utilizzo di un altro tipo di alimentatore può provocare incendio o danneggiamento dello strumento. La ricarica della batteria può avvenire solo in locale chiuso, asciutto e protetto contro l’accesso di persone non autorizzate e soprattutto dei bambini. Non utilizzare la caricabatteria e l’alimentatore senza una costante supervisione di un adul- to! Nel caso di dover lasciare il locale in cui avviene la ricarica, scollegare il caricabatteria dalla presa di corrente staccando il cavo di alimentazione dalla presa di corrente. Nel caso in cui dal caricabatteria fuoriesca l’odore di fumo, è necessario disconnettere immediatamente la spina del caricatore dalla presa di corrente! Il trapano avvitatore viene fornito con la batteria scarica pertanto prima di iniziare il lavoro è indispensabile caricarla seguendo la procedura sotto descritta utilizzando a tale scopo l’alimentatore e il caricabatteria in dotazione. Le batterie tipo Li-ion (agli ioni di litio) non hanno “eff etto di memoria” il che permette di ricaricarle in ogni momento. Tuttavia, è consigliabile scaricare la batteria durante un funzionamento normale e quindi di ricaricare la sua piena capacità. Se a causa della natura del lavoro non è possibile adottare questo sistema, allora lo si dovrebbe fare almeno ogni qualche ciclo di lavoro. In ogni caso, è vietato scaricare le batterie portando gli elettrodi in cortocircuito dato che tale operazione provoca danni irreversibili! Non è consentito di verifi care lo stato di carica della batteria cortocircuitando gli elettrodi e verifi cando le scintille. Conservazione della batteria Per prolungare la durata della batteria occorre garantire le corrette condizioni di conservazione. La batteria dura per circa 500 cicli di “carico-scarico”. La batteria deve essere conservata a temperatura da 0 a 30 gradi centigradi, con l’umidità relativa pari al 50%. Per conservare la batteria per un periodo più lungo, è necessario caricarla fi no al 70% della sua capacità. In caso di una conservazione prolungata, è raccomandato di ricaricare periodicamente la batteria. Non portare ad una scarica eccessiva della batteria, poiché ciò riduce la sua vita e può causare danni irreversibili. Durante la conservazione della batteria esso si scaricherà gradualmente per l’eff etto della perdita di elettricità. Il processo di scarico spontaneo dipende dalla temperatura di conservazione: più la temperatura è elevata, più veloce è il processo. Nel caso di una conservazione impropria, si può avere una fuoriuscita di elettrolito. In caso di perdita, contenere il versamento con un neutralizzante; in caso di contatto dell’elettrolito con gli occhi, sciacquare con acqua ed immediatamente contattare un medico. Non utilizzare lo strumento con una batteria danneggiata. Nel caso di una totale scarica della batteria si deve portarla presso un punto specializzato in smaltimento di questo tipo di rifi uti. Trasporto delle batterie Le batterie ai ioni di litio, in conformità alle norme di legge, vanno trattate come materiali pericolosi. L’utente dell’utensile può trasportare l’utensile con la batteria oppure solo le batterie per terra. In tal caso non è necessario soddisfare gli altri requisiti. Nel117 ISTRUZIONI ORIGINALI

caso di affi do del trasporto a terzi (ad esempio, spedizione via corriere) procedere secondo le disposizioni relative al trasporto di merci pericolose. Prima della spedizione, contattare la persona qualifi cata. È vietato trasportare le batterie danneggiate. Per la durata del trasporto sfi lare le batterie smontate dall’utensile, proteggere i contatti esposti, ad esempio. sigillando con il nastro isolante. Proteggere le batterie nella confezione in modo tale da bloccare il loro spostamento all’interno della confezione durante il trasporto. Inoltre, rispettare le norme nazionali sul trasporto di merci pericolose. Caricamento della batteria Attenzione! Prima della carica, scollegare l’alimentatore del caricabatteria dalla rete di alimentazione staccando la spina del- l’alimentatore dalla presa di rete. Inoltre, è necessario pulire la batteria ed i sui terminali dallo sporco e dalla polvere con panno morbido ed asciutto. La batteria ha un indicatore di batteria incorporata. Premendo il tasto si fa illuminare i diodi (II): più diodi sono accesi più la batteria è caricata. Se dopo aver premuto il pulsante i diodi non si accendono, cio’ signifi ca che la batteria è scarica. Staccare la batteria dall’utensile! Inserire la batteria nella presa di caricabatterie (II). Collegare il caricabatteria alla presa di corrente. Si illuminerà la spia rossa il che signifi ca che il processo di caricamento è gia terminato. Alla fi ne della carica la spia rossa si spegne facendo accendere la spia verde per segnalare il caricamento completo del carica- batteria. Scollegare la spina dell’alimentatore dalla presa di rete. Sfi lare la batteria dal caricabatteria, premendo il pulsante del fermo della batteria. Attenzione! Se dopo il collegamento del caricabatteria alla rete elettrica s’illumina il diodo verde, cio’ indica che la batteria è completamente carica. In questo caso, il caricabatteria non avvia il processo di carica.

MONTAGGIO DEGLI ACCESSORI

Montaggio della protezione del disco abrasivo Per eff ettuare questa operazione, è necessario applicare la protezione del disco sulla parte cilindrica del corpo attorno al mandrino e utilizzando viti o morsetto del anello di fi ssaggio della protezione, fi ssarla in modo tale che risulti montata in maniera dritta, ferma e sicura. Posizionare la protezione del disco abrasivo in modo tale che la parte del disco non coperta si trovi possibilmente il più lontano dalla mano dell’utilizzatore della smerigliatrice. Non usare mai la smerigliatrice senza la protezione del disco abrasivo installata! Assieme alla smerigliatrice viene fornita una protezione che permette di garantire una protezione adeguata durante la molatura con i dischi abrasivi e dischi che utilizzano carta abrasiva e spazzole metalliche. Il disco, una volta montato sul mandrino non deve sporgere oltre il bordo laterale della protezione. Nel caso di qualsiasi altro tipo di lavoro ammesso, contattare il produttore per acquistare la protezione idonea al dato tipo di lavoro. Montaggio dell’impugnatura supplementare Installare l’impugnatura avvitandola fermamente alla testa dell’utensile. L’impugnatura è dotata di alloggiamento per nascondere la chiave di fi ssaggio della mola. Tale soluzione facilita la conservazione. Al termine di tutti i lavori che richiedono l’utilizzo della chiave, inserirla nell’alloggiamento ed assicurarsi che non si sfi li automaticamente per gravità.

USO DEI DISCHI ABRASIVI

ATTENZIONE! Il montaggio dei dischi abrasivi deve essere eff ettuato solo dopo previa esclusione della tensione. Smontare la batteria dalla presa dell’elettroutensile! Montaggio dei dischi abrasivi Sconnettere la tensione di alimentazione dall’utensile. Smontare la batteria dalla presa dell’elettroutensile! Durante il montaggio prestare attenzione che i bordi A (IV) nella parte inferiore dell’albero del mandrino e delle fl ange di fi ssaggio si sovrappongano esattamente. Mettere la fl angia di fi ssaggio superiore sul mandrino. Mettere il disco abrasivo sul mandrino e sulla fl angia di fi ssaggio superiore. Avvitare la fl angia inferiore sul mandrino. Premere il blocco del mandrino e stringere la fl angia di fi ssaggio inferiore con una chiave e quindi rilasciare il pulsante di blocco. Montare la batteria nell’utensile elettrico, attivare la smerigliatrice ed osservare il suo funzionamento senza alcun carico per circa 1 minuto. Rimuovere la batteria e controllare il fi ssaggio dei dischi.118 ISTRUZIONI ORIGINALI

Posizionamento delle fl ange di fi ssaggio Far attenzione che i dischi nel posto di attacco al mandrino possono avere spessori diversi. A seconda dei dischi abrasivi usati, sottili (spessore fi no a 3,2 mm) o spessi (spessore superiore a 3,2 mm) il loro posizionamento risulta diverso (III). Non utilizzare dischi di spessore superiore a 6 mm. Smontaggio dei dischi abrasivi Disattivare la smerigliatrice e rimuovere la batteria. Premere il blocco del mandrino e svitare la fl angia di fi ssaggio inferiore con la chiave di fi ssaggio, e quindi rimuovere il disco abrasi- vo dal mandrino. Pulire il mandrino e le fl ange di fi ssaggio dalla polvere e da altre impurità generate nel corso del lavoro. Tipi dei dischi abrasivi Per lavorare con la smerigliatrice è possibile utilizzare ogni mola destinata per l’utilizzo con smerigliatrici angolari con una velocità periferica massima di almeno 80 m/s e diametro di serraggio ed esterno defi nito nella tabella con i dati tecnici. Se il disco abrasivo è dotato di un’apertura non fi lettata, per la sua installazione usare le fl ange di fi ssaggio. È anche possibile montare dischi con diametro esterno specifi cato nella tabella dei dati tecnici, dotata di foro fi lettato M14. In que- sto caso, non usare le fl ange di montaggio, ma avvitare il disco direttamente nel mandrino, bloccandolo con il fermo ed avvitando il disco saldamente e con sicurezza tramite una chiave piatta (non in dotazione con la smerigliatrice). Nel caso dei dischi che consentono il montaggio della carta abrasiva con il velcro, utilizzare solo dischi di carta abrasiva con un diametro specifi cato nella tabella dati tecnici. I dischi vanno posizionati sul disco in maniera concentrica . Il bordo del disco non deve sporgere oltre il bordo del disco. È anche possibile utilizzare dischi abrasivi diamantati con dimensioni specifi cate nella tabella con dati tecnici, destinati al taglio ed alla rettifi ca a secco. Il montaggio deve essere eseguito nello stesso modo come nel caso dei dischi abrasivi. Per la lavorazione dei metalli si raccomanda di usare dischi abrasivi realizzati con i materiali adatti per la lavorazione di un speci- fi co tipo di metallo. Consultare la documentazione fornita con il disco abrasivo. Per la lavorazione dei materiali ceramici possono essere usati dischi abrasivi adatti per il trattamento della pietra o dischi diaman- tati, progettati per funzionare a secco. Le spazzole metalliche ed i dischi con carta abrasiva sono consigliati per rimuovere i vecchi rivestimenti verniciati dalle parti metalliche. È vietato modifi care il foro di montaggio, il mandrino o utilizzare anelli di riduzione per adattare il diametro del foro di montaggio al diametro del mandrino. È vietato l’uso dei dischi abrasivi con un diametro di fi ssaggio diverso da quello specifi cato nella tabella dei dati tecnici. È vietato utilizzare i dischi con catena di taglio o seghe a disco, dato che esse aumentano il rischio di rimbalzo in direzione dell’operatore. Attenzione! È vietato usare altri dischi da quelli ammessi per l’uso nel presente manuale. Anche nel caso in cui risulti possibile montarli nel mandrino della smerigliatrice. I dischi inadeguati possono non essere in grado di sopportare i carichi generati durante la lavorazione con la smerigliatrice angolare. I dischi abrasivi danneggiati, rotti comportano il rischio di lesioni gravi o di morte.

UTILIZZO DELLA SMERIGLIATRICE

Smontare la batteria dalla presa dell’elettroutensile! Prima di procedere con il lavoro verifi care se la cassa, la protezione e la batteria non siano danneggiati. Nel caso di un qualsiasi guasto è vietato utilizzare l’elettroutensile! Fissare la protezione del disco abrasivo e l’impugnatura. Non lavorare mai con la smerigliatrice senza la protezione del disco abrasivo montato ! Scegliere il disco abrasivo idoneo alla modalità di lavoro e montarlo sul mandrino della smerigliatrice. Montare il materiale lavorato in modo tale che non si sposti durante la lavorazione, ad esempio, utilizzando morse o morsetti. Il disco della smerigliatrice ruota ad alta velocità ed un montaggio improprio del materiale in lavorazione può causare spostamenti incontrollati nel corso del lavoro, il che aumenta il rischio di lesioni gravi. Nel caso di taglio sostenere il materiale tagliato su entrambi i lati della linea di taglio, ma in modo tale che durante il taglio non comporti il bloccaggio del disco di taglio. Il supporto deve essere posizionato vicino al bordo del materiale tagliato e della linea di taglio. Adottare la protezione degli occhi, la protezione dell’udito ed i guanti da lavoro. Verifi care se l’interruttore si trovi in posizione “off - 0”. Di seguito, connettere la batteria all’elettroutensile. Adottare una posizione corretta per garantire l’equilibrio ed attivare l’utensile con l’interruttore. L’interruttore dispone di un bloccaggio di protezione contro l’avviamento accidentale della smerigliatrice. Spostare il blocco verso la parte posteriore in modo che rimanga allineata con la superfi cie dell’interruttore, e poi permetta la sua pressione. Non è possi- bile bloccare la posizione dell’interruttore attivato, esso deve essere premuto per tutto il tempo. Iniziare a lavorare toccando con la superfi cie corretta elemento lavorato: - nel caso di dischi abrasivi per la rettifi ca molare con la superfi cie laterale e/o frontale, - nel caso delle mole in fogli, molare con la superfi cie laterale in maniera che i fogli della carta abrasiva si muovano in parallelo rispetto al pezzo in lavorazione, - nel caso dei dischi con velcro i quali permettono il fi ssaggio della carta abrasiva, molare con la superfi cie laterale,119 ISTRUZIONI ORIGINALI

- nel caso delle spazzole metalliche lavorare con le punte dei fi li e non con la loro superfi cie laterale, - nel caso dei dischi da taglio, tagliare con la superfi cie frontale, non molare con la superfi cie frontale dei dischi adatti per il taglio. Durante la molatura con la superfi cie laterale tenere la smerigliatrice ad angolo non maggiore di 30 gradi rispetto alla superfi cie lavorata (VII). Spostare la smerigliatrice con dei movimenti scorrevoli verso e contro di se stessi. Durante il taglio, il disco di taglio dovrebbe trovarsi ad angolo retto rispetto alla superfi cie di taglio. Non tagliare ad un angolo diff erente. È vietato modifi care l’angolo del disco di taglio rispetto al pezzo lavorato durante il taglio. Tagliare solo in linea retta. Il mancato rispetto di queste raccomandazioni aumenta il rischio di bloccaggio del disco di taglio nel pezzo in lavorazione, il che può causare il fenomeno di rimbalzo dell’utensile verso l’operatore, oppure la rottura del disco o la sua disintegrazione. Durante il taglio guidare la smerigliatrice nella direzione di rotazione del disco (VIII). Quando si lavora con l’utensile non premere con eccessiva forza sul materiale lavorato e non eff ettuare movimenti bruschi per non bloccare o far rompere o disintegrare il disco abrasivo. Non permettere che l’utensile venga sovraccaricato; la temperatura delle superfi ci esterne non deve superare 60

Per disattivare la smerigliatrice rilasciare la pressione sull’interruttore. Al termine del lavoro spegnere la smerigliatrice, rimuovere la batteria e procedere con la revisione. Attenzione! Il disco può girare ancora per qualche minuto dopo lo spegnimento dell’utensile. È necessario attendere che si arresti completamente prima di posare l’attrezzo. Prima di procedere con la revisione aspettare che il disco raff reddi. Durante il lavoro sia il disco che il pezzo in lavorazione possono riscaldarsi ad alta temperatura. Ricorda! Lavorando con la smerigliatrice angolare: Usare sempre la protezione degli occhi! Non utilizzare i dischi abrasivi da velocità periferica massima ammessa inferiore a 80 m/s! Non usare i dischi abrasivi da velocità di rotazione massima ammessa inferiore alla velocità di rotazione della smerigliatrice.

MANUTENZIONE E REVISIONI

ATTENZIONE! Prima della regolazione, manutenzione o manutenzione, scollegare l’utensile dalla presa di corrente. Al termine del lavoro è necessario verifi care lo stato tecnico degli strumenti eff ettuando ispezioni visive e valutando: il corpo e la maniglia, il cavo elettrico con spina e pressacavo, il funzionamento dell’interruttore elettrico, la pervietà dei fori di ventilazione, lo scintilla- mento delle spazzole, il rumore dei cuscinetti e degli ingranaggi, l’avviamento e uniformità di funzionamento. Durante la garanzia l’utente non può aggiungere altri elettroutensili e nemmeno sostituire sottogruppi o componenti, dato che tale comportamento comporta la perdita della garanzia. Tutti i malfunzionamenti osservati alla revisione o durante il lavoro, sono un segnale per procedere con la riparazione presso un punto di assistenza. Dopo aver terminato il lavoro, pulire la cassa, i fori di ventilazione, gli interruttori, le maniglie supplementari ed i coperchi per esempio con il fl usso d’aria (ad una pressione non superiore a 0,3 MPa), con il pennello oppure con un panno asciutto senza usare prodotti chimici o detergenti. Pulire gli utensili e i portautensili con un panno pulito ed asciutto.120 OORSPRONKELIJKE INSTRUCTIES
