NÁVOD K OBSLUZE YT82827 Yato

3. kryt brusného kotouče

9. vnitřní upínací kroužek

10. vnější upínací kroužek

12. nabíječka akumulátoru

10. vonkajší upínací krúžok

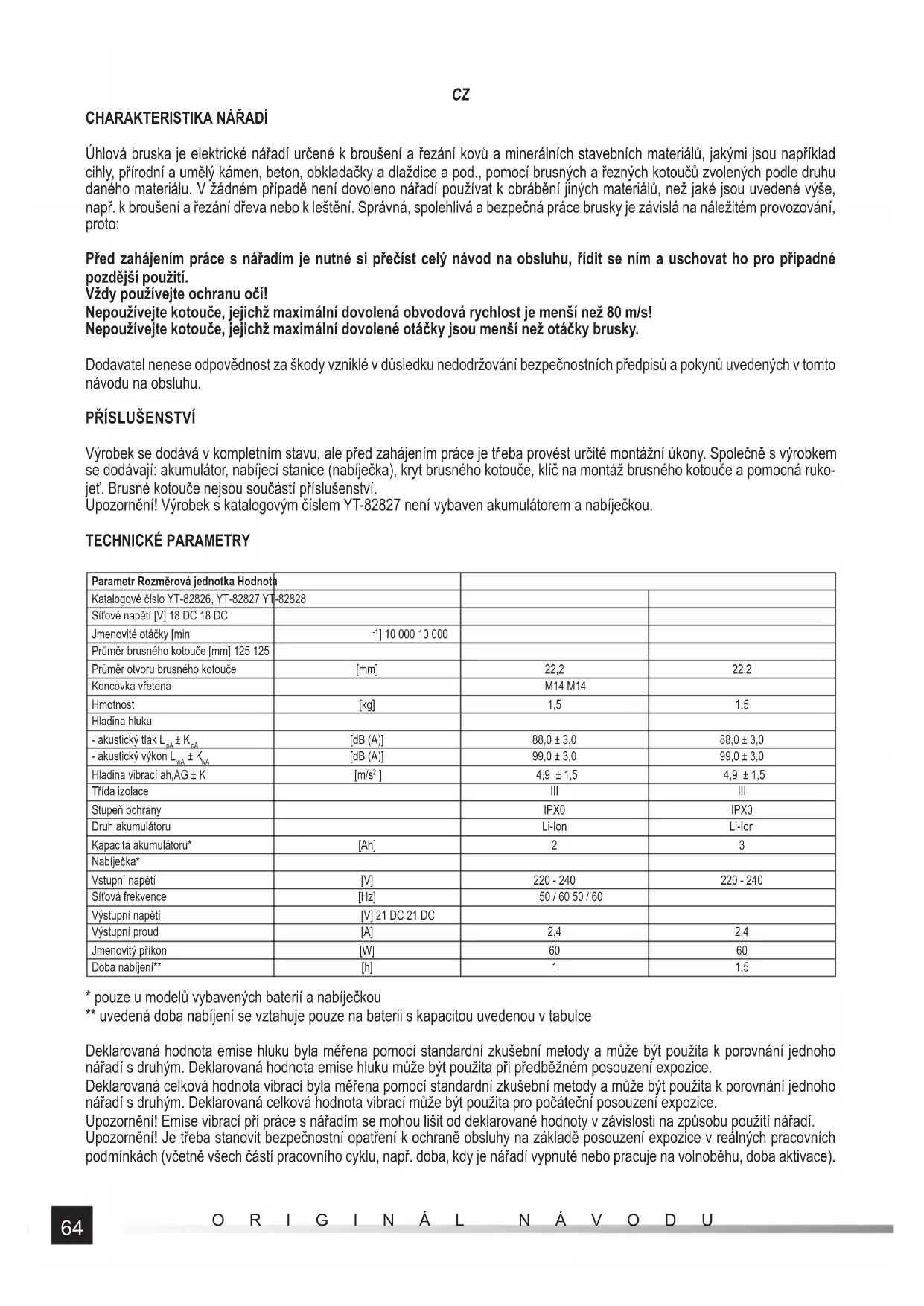

Úhlová bruska je elektrické nářadí určené k broušení a řezání kovů a minerálních stavebních materiálů, jakými jsou například cihly, přírodní a umělý kámen, beton, obkladačky a dlaždice a pod., pomocí brusných a řezných kotoučů zvolených podle druhu daného materiálu. V žádném případě není dovoleno nářadí používat k obrábění jiných materiálů, než jaké jsou uvedené výše, např. k broušení a řezání dřeva nebo k leštění. Správná, spolehlivá a bezpečná práce brusky je závislá na náležitém provozování, proto: Před zahájením práce s nářadím je nutné si přečíst celý návod na obsluhu, řídit se ním a uschovat ho pro případné pozdější použití. Vždy používejte ochranu očí! Nepoužívejte kotouče, jejichž maximální dovolená obvodová rychlost je menší než 80 m/s! Nepoužívejte kotouče, jejichž maximální dovolené otáčky jsou menší než otáčky brusky. Dodavatel nenese odpovědnost za škody vzniklé v důsledku nedodržování bezpečnostních předpisů a pokynů uvedených v tomto návodu na obsluhu.

Výrobek se dodává v kompletním stavu, ale před zahájením práce je tř eba provést určité montážní úkony. Společně s výrobkem se dodávají: akumulátor, nabíjecí stanice (nabíječka), kryt brusného kotouče, klíč na montáž brusného kotouče a pomocná ruko- jeť. Brusné kotouče nejsou součástí příslušenství. Upozornění! Výrobek s katalogovým číslem YT-82827 není vybaven akumulátorem a nabíječkou. TECHNICKÉ PARAMETRY Parametr Rozměrová jednotka Hodnota Katalogové číslo YT-82826, YT-82827 YT-82828 Síťové napětí [V] 18 DC 18 DC Jmenovité otáčky [min

] 10 000 10 000 Průměr brusného kotouče [mm] 125 125 Průměr otvoru brusného kotouče [mm] 22,2 22,2 Koncovka vřetena M14 M14 Hmotnost [kg] 1,5 1,5 Hladina hluku - akustický tlak L

] 4,9 ± 1,5 4,9 ± 1,5 Třída izolace III III Stupeň ochrany IPX0 IPX0 Druh akumulátoru Li-Ion Li-Ion Kapacita akumulátoru* [Ah] 2 3 Nabíječka* Vstupní napětí [V] 220 - 240 220 - 240 Síťová frekvence [Hz] 50 / 60 50 / 60 Výstupní napětí [V] 21 DC 21 DC Výstupní proud [A] 2,4 2,4 Jmenovitý příkon [W] 60 60 Doba nabíjení** [h] 1 1,5

• pouze u modelů vybavených baterií a nabíječkou ** uvedená doba nabíjení se vztahuje pouze na baterii s kapacitou uvedenou v tabulce Deklarovaná hodnota emise hluku byla měřena pomocí standardní zkušební metody a může být použita k porovnání jednoho nářadí s druhým. Deklarovaná hodnota emise hluku může být použita při předběžném posouzení expozice. Deklarovaná celková hodnota vibrací byla měřena pomocí standardní zkušební metody a může být použita k porovnání jednoho nářadí s druhým. Deklarovaná celková hodnota vibrací může být použita pro počáteční posouzení expozice. Upozornění! Emise vibrací při práce s nářadím se mohou lišit od deklarované hodnoty v závislosti na způsobu použití nářadí. Upozornění! Je třeba stanovit bezpečnostní opatření k ochraně obsluhy na základě posouzení expozice v reálných pracovních podmínkách (včetně všech částí pracovního cyklu, např. doba, kdy je nářadí vypnuté nebo pracuje na volnoběhu, doba aktivace).65

POZOR! Přečíst všechny níže uvedené instrukce. Jejich nedodržování může vést k zasažení elektrickým proudem, požáru nebo úrazu. Pojem „elektrické nářadí” použitý v instrukcích se vztahuje na všechna nářadí poháněná elektrickým proudem bez ohledu na to, jestli jsou s přívodem nebo bez něho.

DODRŽOVAT NÍŽE UVEDENÉ INSTRUKCE

Pracoviště Pracoviště je třeba udržovat dobře osvětlené a čisté. Nepořádek a špatné osvětlení mohou být příčinou nehod. Není dovoleno pracovat s elektrickým nářadím v prostředí se zvýšeným rizikem výbuchu, kde se nacházejí hořlavé kapa- liny, plyny nebo výpary. Elektrická nářadí vytvářejí jiskry, které při styku s hořlavými plyny nebo výpary mohou způsobit požár. Dětem a nepovolaným osobám není dovolen přístup na pracoviště. Snížená pozornost může být příčinou ztráty kontroly nad nářadím. Elektrická bezpečnost Zástrčka elektrického přívodu musí lícovat se síťovou zásuvkou. Není dovoleno zástrčku přizpůsobovat. Není dovoleno používat žádné adaptéry pro přizp ůsobení zástrčky do zásuvky. Nepřizpůsobovaná zástrčka lícující se zásuvkou snižuje riziko zasažení elektrickým proudem. Vyhýbat se kontaktu s uzemněnými plochami jako potrubí, ohřívače a ledničky. Uzemnění těla zvyšuje riziko zasažení elektrickým proudem. Není dovoleno vystavovat elektrické nářadí kontaktu s atmosférickými srážkami nebo vlhkostí. Voda a vlhkost, které se dostanou dovnitř elektrického nářadí, zvyšují riziko zasažení elektrickým proudem. Nepřetěžovat napájecí kabel. Nepoužívat napájecí kabel k přenášení, připojování nebo odpojování zástrčky ze síťové zá- suvky. Zamezit dotyku napájecího kabelu s teplem, oleji, ostrými hranami a pohyblivými předměty. Poškození napájecího kabelu zvyšuje riziko úrazu elektrickým proudem. V případě práce mimo uzavřeného prostoru nutno používat prodlužovací kabel určený pro použití mimo uzavřeného prostoru. Použití náležitého prodlužovacího kabelu snižuje riziko zasažení elektrickým proudem. V případě, že je použití nářadí ve vlhkém prostředí nevyhnutné, je třeba v napájecím obvodu použít jako ochranu rozdí- lový proudový chránič (RCD). Použití RCD snižuje riziko úrazu zaviněného elektřinou. Osobní bezpečnost Pracuj, jen když jsi v dobré fyzické a psychické kondici. Soustřeď se na to, co děláš. Nepracuj, když jsi unavený nebo pod vlivem léků nebo alkoholu. Chvíle nepozornosti během práce může vést k vážným zraněním těla. Používej prostředky osobní ochrany. Vždy si nasaď ochranné brýle. Používání prostředků osobní ochrany jako protiprachový respirátor, ochranná obuv, přilba a chrániče sluchu snižují riziko vážných úrazů. Zabraň náhodnému zapnutí nářadí. Před připojením nářadí k elektrické síti se ubezpeč, že elektrický spínač je v poloze „vypnuto”. Držení nářadí s prstem na spínači nebo připojování elektrického nářadí, když je spínač v poloze „zapnuto”, může vést k vážným úrazům. Před zapnutím elektrického nářadí odstraň všechny klíče a jiné nástroje, kterých bylo použito na jeho seřizování. Klíč ponechaný v rotujících elementech nářadí může způsobït vážné úrazy těla. Udržuj rovnováhu. Po celou dobu udržuj náležité postavení. Umožní to jednodušší ovládnutí elektrického nářadí v případě neočekávaných situací během práce. Používej ochranný oděv. Nepoužívej příliš volný oděv a bižutérii. Udržuj vlasy, oděv a pracovní rukavice mimo dosahu pohyblivých částí elektrického nářadí. Volný oděv, bižutérie nebo dlouhé vlasy se mohou zachytit do pohyblivých částí nářadí. Používej odsávače prachu nebo zásobníky na prach, jestliže je nářadí tímto způsobem vybaveno. Postarej se o to, aby byly správně připojeny. Používání odsávače prachu snižuje riziko vážného poškození zdraví. Používání elektrického nářadí Elektrické nářadí nepřetěžuj. K dané práci používej jen nářadí k tomu určené. Správný výběr nářadí pro daný druh práce zabezpečí, že práce bude efektivnější a bezpečnější. Nepoužívej elektrické nářadí, když nefunguje jeho síťový spínač. Nářadí, které nelze ovládat pomocí síťového spínače, je nebezpečné a je třeba ho odevzdat do opravy. Vytáhni zástrčku z napájecí zásuvky před seřizováním, výměnou příslušenství nebo uložením nářadí. Tím se zabrání náhodnému zapnutí elektrického nářadí. Nářadí přechovávej v místě, které je nepřístupné dětem. Nedovol, aby nářadí obsluhovaly osoby nevyškolené k jeho obsluze. Elektrické nářadí v rukou nevyškolené obsluhy může být nebezpečné. Zabezpeč náležitou údržbu nářadí. Kontroluj nářadí z pohledu nepřizpůsobení a vůlí pohyblivých částí. Kontroluj, jestli není nějaký element nářadí poškozen. V případě zjištění nějakých závad je potřebné je před použitím elektrického nářadí opravit. Mnoho nehod je způsobených nesprávně udržovaným nářadí. Řezné nástroje je potřebné udržovat čisté a nabroušené. Správně udržované řezné nástroje jsou během práce snadněji ovladatelné.66

Používej elektrické nářadí a příslušenství v souladu s výše uvedenými instrukcemi. Používej nářadí v souladu s jeho určením a ber do úvahy druh a podmínky práce. Použití nářadí k jiné práci, než bylo projektováno, může zvýšit riziko vzniku nebezpečných situací. Opravy Nářadí dávej do opravy jen podnikům k tomu oprávněným, které používají výhradně originální náhradní díly. Tím bude zajištěna náležitá bezpečnost práce elektrického nářadí. DOPLŇUJÍCÍ BEZPEČNOSTNÍ POKYNY PRO KOTOUČOVÉ BRUSKY A LEŠTIČKY Nářadí je určeno pouze k broušení, broušení brusným papírem, broušení drátěnými kartáči a řezání. Seznamte se se všemi varováními, pokyny, ilustracemi a technickými údaji dodanými s elektronářadím. Nedodržení všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo vážné zranění. Nepřestavujte nářadí pro práci, pro kterou nebylo navrženo a specifi kováno výrobcem. Taková přeměna může mít za následek ztrátu kontroly a způsobit vážné zranění. Nářadí je zakázáno používat jako leštičku nebo jiným způsobem, než je uvedeno v návodu k obsluze. Použití s nářadím k jiným pracím, než ke kterým je určeno, vytvář í riziko a může vést ke zranění osob. Nepoužívejte příslušenství, které nebylo navrženo výrobcem a není k nářadí určeno. Skutečnost, že příslušenství lze k nářadí připojit, neznamená, že je zaručen bezpečný provoz. Maximální rychlost otáček příslušenství musí být stejná nebo vyšší než maximální rychlost otáček nářadí. Příslušenství s nižší povolenou rychlostí otáček než je rychlost otáček nářadí, se může během práce roztříštit na kusy. Vnější průměr a tloušťka příslušenství musí být v rozsahu rozměrů, určených pro toto nářadí. Příslušenství nesprávné velikosti nelze správně zakrytovat a provozovat. Velikost montážního otvoru pro disky, kotouče, příruby a další příslušenství musí odpovídat rozměru vřetene brusky. Příslušenství, u kterého rozměr upínacího otvoru neodpovídá velikosti vřetene nástroje, při spuštění vibruje, může tak dojít ke ztrátě kontroly nad nářadím. Nepoužívejte poškozená příslušenství. Před každým použitím zkontrolujte stav příslušenství z hlediska přítomnosti odprýsknutých kousků, prasklin, odřených míst a nadměrného opotřebení. Pokud dojde k pádu příslušenství, zkontrolujte, zda není poškozené, případně použijte nové, nepoškozené příslušenství. Po prohlídce a montáži příslušenství se Vy a další přítomné osoby postavte mimo rovinu rotace příslušenství, teprve nyní na jednu minutu spusťte nářadí s maximálními otáčkami. Je-li příslušenství poškozené, dojde během testu k jeho zničení. Používejte osobní ochranné prostředky. V závislosti na způsobu použití používejte ochranné štíty, brýle nebo ochranné brýle. V případě potřeby používejte protiprachové masky, ochranu sluchu, rukavice a zástěry k ochraně před malými úlomky příslušenství nebo materiálů vytvářených během práce. Ochrana očí musí být schopna zastavit létající úlomky vznikající během práce. Protiprachová maska musí být schopna fi ltrovat prach vznikající při práci. Nadměrné vystavení hluku může mít za následek ztrátu sluchu. Dodržujte bezpečnou vzdálenost mezi místem práce a přihlížejícími osobami. Osoby vstupující do místa práce musí používat osobní ochranné pomůcky. Úlomky vznikající během práce nebo úlomky poškozeného příslušenství mohou odlétávat mimo nejbližší okolí pracoviště. Pokud provádíte práce, při kterých může disk přijít do styku se skrytým elektrickým kabelem nebo kabelem napájecím brusku, držte brusku pouze za izolované rukojeti. Kotouč může při styku s vodičem pod napětím způsobit, že se kovové části nářadí ocitnou pod napětím, což může vést k úrazu obsluhy nářadí elektrickým proudem. Napájecí kabel udržujte mimo dosah rotujících částí nářadí. Ztratíte-li kontrolu nad nářadím, může dojít k přeříznutí nebo k zachycení kabelu a dlaň nebo paže operátora mohou být zachyceny rotujícími částmi stroje. Nikdy neodkládejte nářadí, dokud se rotující části úplně nezastaví. Rotující části mohou přijít do kontaktu s podkladem a vytrhnout nářadí mimo kontrolu. Nespouštějte nářadí během přenášení. Náhodný kontakt s rotujícími součástmi může způsobit zachycení a namotání oděvu nebo kontakt s tělem uživatele. Větrací otvory nářadí je nutné pravidelně čistit. Ventilátor motoru nasává prach, který vzniká při práci, dovnitř nářadí. Nadměrné hromadění kovových částic v prachu zvyšuje riziko úrazu elektrickým proudem. Nepracujte s nářadím v blízkosti hořlavých materiálů. Jiskry generované během práce mohou způsobit požár. Nepoužívejte příslušenství vyžadující chlazení kapalinou. Voda nebo chladivo mohou způsobit úraz elektrickým proudem. Velikost závitu příslušenství musí odpovídat závitu vřetene brusky. V případě příslušenství, které se upevňuje přírubou, musí být montážní otvor příslušenství shodný s rozměrem upínací příruby. Příslušenství, které nepasuje k upevňovacímu prvku elektronářadí, může způsobit nevyváženost, nadměrné vibrace a může způsobit ztrátu kontroly. Varování týkající se zpětného rázu nářadí Odraz nářadí ve směru k uživateli je náhlou reakcí při zaseknutí nebo zatlačení rotačního kotouče, leštící pásky, kartáče nebo jiného příslušenství. Zablokování nebo zaseknutí způsobí náhle zastavení rotujícího příslušenství, což dále způsobí otáčení elektronářadí v opačném směru než příslušenství.67

Pokud se například brusný kotouč zablokuje nebo zasekne o obráběný předmět, hrana kotouče se v místě zaseknutí může zaříznout do povrchu materiálu a tím způsobit, že se kotouč uvolní nebo bude vymrštěn. V závislosti na směru pohybu kotouče v místě zaseknutí se může kotouč uvolnit směrem k operátorovi nebo od něj. Brusné kotouče mohou za těchto podmínek také prasknout. Zpětný ráz nářadí je výsledkem nesprávného použití a / nebo nedodržení pokynů uvedených v návodu k použití. Výše uvedeným jevům se lze vyhnout při dodržování níže uvedených doporučení. Nářadí držte pevně a udržujte správnou polohu těla a rukou, umožní Vám to odolat silám vznikajícím při zpětném rázu. Vždy používejte přídavnou rukojeť, pokud je součástí nářadí, zajistí Vám maximální kontrolu během zpětného rázu nebo neočekávaného otočení při spouštění nářadí. Pokud uživatel dodrží náležitá bezpečnostní opatření, je schopen mít oto čení nebo odraz brusky pod kontrolou. Nikdy neumisťujte ruce do blízkosti rotujících částí nářadí. Rotující součásti se mohou během odrazu dostat s rukama do kontaktu. Nestůjte v oblasti, do které během zpětného rázu nářadí směřuje. Zpětný ráz nasměruje nářadí v opačném směru, než je směr otáčení brusného kotouče v místě jeho zaseknutí. Zvláštní pozornost věnujte práci v blízkosti rohů, ostrých hran atd. Vyhněte se zaražení a zaseknutí brusného kotouče. Během obrábění rohů nebo hran existuje zvýšené riziko vzpříčení brusného kotouče, což vede ke ztrátě kontroly nad nářadím nebo k jeho odrazu. Nepoužívejte kotouče s řezným řetězem pro zpracování dřeva, segmentové diamantové kotouče s obvodovou vzdáleností segmentů větší než 10 mm nebo ozubené pily. Takové kotouče způsobují častý zpětný ráz a ztrátu kontroly nad nářadím. Varování při broušení a řezání Používejte pouze kotouče přizpůsobené pro práci s nářadím a ochrannými kryty navrženými pro daný typ kotouče. Kotouče, pro které není nástroj navržen, nemohou být řádně chráněny a nejsou bezpečné. Konvexní kotouč musí být namontován tak, aby jeho brusný povrch nevyčníval mimo rovinu ochranné příruby ochranného krytu. Nesprávně namontovaný kotouč, který vyčnívá mimo kryt, představuje během provozu bezpečnostní riziko Ochranný kryt musí být bezpečně připevněn k nářadí a nastaven do polohy zajišťující maximální bezpečnost tak, aby byla co nejmenší oblast kotouče odkryta směrem k operátorovi. Ochranný kryt chrání operátora před zlomenými částmi kotouče a zabraňuje náhodnému kontaktu s kotoučem. Kotouč se musí používat v souladu s určením. Například: je zakázáno brousit kotoučem určeným k řezání. Brusné kotouče určené k řezání jsou určeny pro obvodové zatížení, boční síly působící na takový kotouč mohou způsobit jeho rozpad. Vždy používejte nepoškozené upínací kotouče, které mají v poměru k brusnému kotouči správnou velikost. Správné upínací kotouče pro brusné kotouče snižují riziko poškození brusného kotouče. Upínací kotouče pro řezací kotouče se mohou lišit od upínacích kotoučů pro brusné kotouče. Nepoužívejte opotřebované brusné kotouče z větších nářadí. Brusný kotouč s větším průměrem není určen pro vyšší rychlost menších nářadí a může prasknout. Pokud používáte dvouúčelové kotouče, vždy používejte správný kryt pro daný typ práce. Použití nevhodného krytu může vést k tomu, že nebude zajištěn požadovaný stupeň zabezpečení, což může vést k vážnému zranění. Varování pro řezání Je zakázáno „zasekávat“ kotouče nebo vyvíjet přílišný tlak. Nepokoušejte se řezat příliš hluboko. Nadměrné napětí brusného kotouče zvyšuje zatížení a náchylnost ke kroucení nebo zachycení kotouče v mezeře řezu, což zvyšuje riziko zpětného rázu nebo zničení kotouče. Nestavte se do linie řezu a za rotující brusný kotouč. Pokud se při práci pohybuje brusný kotouč směrem od těla operátora, odraz ve směru operátora může nasměrovat rotující kotouč a nářadí směrem k operátorovi. Pokud se kotouč zasekne nebo se řez z jakéhokoli důvodu přeruší, nářadí vypněte a ponechte v klidu, dokud nedojde k úplnému zastavení rotace kotouče. Nikdy se nepokoušejte vyvést rotující řezný kotouč ze štěrbiny, následkem může být zpětný ráz nářadí směrem k obsluze. Najděte příčinu a podnikněte příslušné kroky tak, aby nedošlo k opětovnému zaseknutí kotouče. Nepokračujte v řezání materiálu. Až kotouč dosáhne jmenovité rychlosti, zasuňte ho opatrně do řezné mezery. Jestliže je řezání obnoveno s kotoučem zasunutým v materiálu, může dojít k zaseknutí, vytažení nebo odražení kotouče směrem k operátorovi. Panely a jiné nadměrné materiály je třeba podepřít, aby se minimalizovalo riziko zaseknutí a zpětného rázu ve směru k operátorovi. Nadměrně materiály mají sklon se ohýbat pod vlastní hmotností. Podpěry musí být umístěny pod materiálem v blízkosti linie řezu a poblíž okraje materiálu na obou stranách linie řezu. Při provádění zářezů do stěn a jiných neznámých povrchů buďte obzvláště opatrní. Vyčnívající kotouč může proříznout plynové, elektrické nebo jiné předměty, které mohou způsobit zpětný ráz nářadí. Nepokoušejte se provádět zakřivené řezy. Přetížení kotouče zvyšuje zatížení kotouče a zvyšuje možnost zkroucení nebo zaseknutí v řezu a pravděpodobnost zpětného rázu směrem k operátorovi nebo prasknutí kotouče, což může vést k vážnému zranění.68

Varování v souvislosti s broušením brusným papírem Používejte brusný papír správné velikosti. Při výběru brusného kotouče se řiďte doporučeními výrobce. Brusný papír, který značně přesahuje kotouč, může způsobit poranění, a také zvyšuje riziko zaseknutí, roztržení nebo zpětného odrazu ve směru uživatele. Varování pro práci s drátěným kartáčem Buďte opatrní, jelikož úlomky drátků jsou vymršťovány z kartáče i během normálního provozu. Nepřetěžujte drátky příliš velkým tlakem na kartáč. Drátky mohou snadno proniknout lehkým oděvem a / nebo kůží. Pokud se při použití drátěného kartáče doporučuje použití ochranných krytů, zabraňte jakémukoli kontaktu mezi kartáčem a krytem. Drátěný kartáč může zvětšit svůj průměr v důsledku zatížení a odstředivé síly. Varování při leštění Nedovolte, aby se jakákoli volná část leštícího kotouče nebo upevňovací šňůry volně otáčela. Volné a rotující šňůry se mohou namotat na vřeteno nebo se zachytit v obrobku.

POZOR! Veškeré činnosti uvedené v této kapitole je třeba provádět při vypnutém napájecím napětí – akumulátor musí být od nářadí odpojený! Bezpečnostní předpisy pro nabíjení akumulátoru Upozornění! Před zahájením nabíjení zkontrolujte, zda těleso síťového zdroje, kabel a zástrčka nejsou popraskané nebo jinak poškozené. Používání vadné nebo poškozené nabíjecí stanice a síťového zdroje je zakázáno! K nabíjení akumulátorů lze po- užívat pouze nabíjecí stanici a síťový zdroj dodaný v rámci soupravy. Použití jiného síťového zdroje by mohlo vést ke vzniku požáru nebo poškození nářadí. Nabíjení akumulátoru lze provádět pouze v suché a uzavřené místnosti, zabezpečené proti vstupu nepovolaných osob a zejména dětí. Nabíjecí stanici a síťový zdroj není dovoleno používat bez trvalého dozoru dospělé osoby! Bude-li nezbytné opustit místnost, ve které probíhá nabíjení, je třeba nabíječku odpojit od elektrické sítě vyjmutím síťového zdroje ze zásuvky elektrické sítě. Pokud by z nabíječky vycházel kouř, podezřelý zápach a pod., je třeba okamžitě vytáhnout zástrčku nabíječky ze zásuvky elektrické sítě! Vrtací šroubovák se dodává s nenabitým akumulátorem; proto je třeba před zahájením práce akumulátor nabít níže pospaným postupem pomocí síťového zdroje a nabíjecí stanice, které jsou součástí soupravy. Akumulátory typu Li-Ion (lithium-iontové) prakticky nevykazují tzv. „paměťový efekt“, což dovoluje akumulátor dobíjet v libovolném okamžiku. Doporučuje se však akumu- látor vybít během normální práce a potom ho nabít na plnou kapacitu. Jestliže však s ohledem na charakter práce není možné pokaždé takto s akumulátorem naložit, pak je nutné to udělat nejméně každých několik nebo několik desítek pracovních cyklů. V žádném případě není dovoleno vybíjet akumulátor zkratováním kontaktů, jelikož by v důsledku takového počínání došlo k jeho nevratnému poškození! Taktéž není dovoleno kontrolovat stav nabití akumulátoru zkratováním kontaktů a sledováním, zda dochází k jiskření. Skladování akumulátorů Aby se maximálně prodloužila životnost akumulátoru, je třeba k jeho uskladnění zajistit odpovídající podmínky. Akumulátor vydrží asi 500 cyklů „nabití – vybití”. Akumulátor je třeba skladovat v rozsahu teplot od 0 do 30 stupňů Celsia při relativní vlhkosti vzduchu 50 %. Pokud se má akumulátor skladovat delší dobu, je třeba ho nabít na cca 70 % kapacity. V případě delšího skladování je třeba pravidelně jednou za rok akumulátor dobít. Nesmí se dopustit, aby došlo k úplnému vybití akumulátoru, poněvadž se tím zkracuje jeho životnost a může dojít k jeho nevratnému poškození. Během skladování se bude akumulátor v důsledků svodů postupně vybíjet. Proces samovybíjení je závislý na teplotě skladování. Čím vyšší teplota, tím je proces vybíjení rychlejší. Při nesprávném skladování akumulátorů může dojít k úniku elektrolytu. V případě úniku je třeba vytečený elektrolyt zneškodnit pomocí neutralizujícího prostředku, v případe zasažení očí elektrolytem je třeba oči vypláchnout proudem vody a následně okamžitě vyhledat lékařskou pomoc. Používání nářadí s poškozeným akumu- látorem je zakázáno. Po uplynutí doby životnosti akumulátoru je ho třeba odevzdat do specializovaného střediska, které se zabývá zneškodňováním odpadů tohoto typu. Doprava akumulátorů Lithium-iontové akumulátory jsou podle právních předpisů považovány za nebezpečné materiály. Uživatel nářadí může nářadí přepravovat s akumulátorem nebo samotné akumulátory pozemní dopravou. V takovém případě nemusí být dodrženy dodatečné podmínky. V případě, že bude jejich přeprava svěřená třetím osobám (například zásilka prostřednictvím kurýrní fi rmy), je třeba postupovat podle předpisů pro přepravu nebezpečných materiálů. Před podáním zásilky na přepravu je nutné se v této věci spojit s příslušně kvalifi kovanou osobou. Přeprava poškozených akumulátorů je zakázána. Na dobu přepravy je nutné demontované akumulátory vyjmout z nářadí a ne- chráněné kontakty zajistit např. zalepením izolační páskou. Akumulátory se musí v obalu zajistit tak, aby se uvnitř obalu v průběhu69

přepravy nepohybovaly. Je taktéž nutné dodržovat národní předpisy týkající se přepravy nebezpečných materiálů. Nabíjení akumulátoru Upozornění! Před nabíjením je třeba odpojit síťový zdroj nabíjecí stanice od elektrické sítě vytažením zástrčky síťového zdroje ze zásuvky elektrické sítě. Navíc je třeba akumulátor a jeho kontakty očistit od nečistot a prachu pomocí měkkého a suchého hadříku. Akumulátor má vestavěný indikátor nabití. Po stisknutí tlačítka se rozsvítí diody (II). Čím víc jich svítí, tím víc je akumulátor nabitý. Jestliže se po stisknutí tlačítka diody nerozsvítí, znamená to, že akumulátor je vybitý. Odpojte akumulátor od nářadí. Zasuňte akumulátor do osazení nabíječky (II). Nabíječku připojte do zásuvky elektrické sítě. Rozsvítí se červená dioda, což znamená, že probíhá proces nabíjení. Po ukončení nabíjení červená dioda zhasne a rozsvítí se zelená dioda, která signalizuje, že akumulátor je plně nabitý. Vytáhněte zástrčku síťového zdroje ze zásuvky elektrické sítě. Stiskněte tlačítko západky akumulátoru a vysuňte ho z nabíjecí stanice. Upozornění! Jestliže se po připojení nabíječky k elektrické síti rozsvítí zelená dioda, znamená to, že akumulátor je plně nabitý. V takovém případě nabíječka nabíjecí proces nespustí.

MONTÁŽ PRVKŮ PŘÍSLUŠENSTVÍ

Montáž krytu brusného kotouče Ochranný kryt je třeba nasadit na válcovou část tělesa nářadí okolo vřetena a pomocí šroubů nebo stahovací objímky kryt připevnit tak, aby byl v rovné poloze a aby pevně a spolehlivě držel. Kryt brusného kotouče se musí nastavit do takové polohy, aby nekrytá část kotouče byla pokud možno co nejdál od rukou obsluhy brusky. S bruskou nikdy nepracujte bez správně namon- tovaného krytu kotouče! S bruskou se dodává kryt, který zajišťuje odpovídající ochranu pouze při broušení pomocí brusných kotoučů, kotoučů využíva- jících brusný papír a některých drátěných kartáčů. Kotouč namontovaný na vřeteno nesmí přečnívat mimo boční okraj krytu. V případě, že budete mít v úmyslu provádět nestandardní práci, kterou však předpisy pro toto nářadí připouštějí, je třeba se spojit s výrobcem a obstarat si kryt určený pro tento druh práce. Montáž pomocné rukojeti Rukojeť se montuje jejím důkladným zašroubováním do hlavy nářadí. Rukojeť je přizpůsobená k uložení klíče na upínání brus- ných kotoučů. Klíč tak je pro obsluhu nářadí snadno dostupný. Po ukončení všech prací, které vyžadují použití tohoto klíče, je třeba ho vložit do osazení v rukojeti a ověřit, zda nedoje k jeho samovolnému vypadnutí vlastní vahou.

POUŽÍVÁNÍ BRUSNÝCH KOTOUČŮ

UPOZORNĚNÍ! Montáž brusných kotoučů lze provádět pouze při odpojeném napájecím napětí. Demontujte akumulátor z osazení elektrického nářadí! Montáž brusných kotoučů Odpojte napájecí napětí od nářadí. Demontujte akumulátor z osazení elektrického nářadí! Při montáže dbejte na to, aby hrana A (IV) v dolní části osazení vřetene a hrana upínacích kroužků vzájemně přesně lícovaly. Na vřeteno nasaďte vnitřní upínací kroužek. Na vřeteno s vnitřním upínacím kroužkem nasaďte brusný kotouč. Na vřeteno našroubujte vnější upínací kroužek. Stlačte aretaci vřetena a vnější upínací kroužek dotáhněte pomocí klíče. Potom aretaci uvolněte. Do elektrického nářadí namontujte akumulátor, brusku zapněte a sledujte její chod bez zatížení po dobu asi 1 minuty. Demontujte akumulátor a zkontrolujte upnutí kotouče. Uspořádání upínacích kroužků Je třeba mít na paměti, že kotouče mohou mít v místě upnutí na vřeteno různé tloušťky. Podle toho, zda se používají tenké brusné kotouče (tloušťka do 3,2 mm) nebo hrubé (tloušťka nad 3,2 mm), je i různé uspořádání upínacích kroužků (III). Nepoužívejte kotouče hrubší než 6 mm. Demontáž brusných kotoučů Vypněte brusku a demontujte akumulátor. Stiskněte aretaci vřetena a pomocí klíče odšroubujte vnější upínací kroužek. Potom sejměte brusný kotouč z vřetena. Vřeteno a upínací kroužky očistěte od prachu a jiných nečistot vznikajících při práci.70

Druhy brusných kotoučů K práci s bruskou lze používat jakékoli kotouče určené pro úhlové brusky, jejichž dovolená obvodová rychlost je nejméně 80 m/s a upínací a vnější průměry odpovídají údajům uvedeným v tabulce technických parametrů. Jestliže je brusný kotouč vybaven otvorem bez závitu, je k jeho montáži nutno použít upínací kroužky. Možná je také montáž kotoučů, jejichž vnitřní průměr odpovídá hodnotě uvedené v tabulce technických údajů a jež jsou vybaveny závitovým otvorem M14. V takovém případě upínací kroužky není třeba používat. Kotouč se našroubuje přímo na vřeteno (které se musí tlačítkem zaaretovat) a pevně a spolehlivě dotáhne plochým klíčem (není součástí příslušenství brusky). U kotoučů, na které je možné nasadit kroužek brusného papíru pomocí suchého zipu, je třeba používat pouze takové kroužky brusného papíru, jejichž průměr je uveden v tabulce technických údajů. Kroužek brusného papíru je třeba umístit na kotouč koncentricky. Okraj kroužku nesmí přečnívat mimo hranu kotouče. Je možné používat i diamantové brusné kotouče, jejichž rozměry odpovídají údajům uvedeným v tabulce technických údajů a jež jsou určeny k řezání a broušení nasucho. Montáž se provádí stejným způ sobem jako v případě běžných brusných kotoučů. K obrábění kovů se doporučuje používat brusné kotouče vyrobené z materiálů určených k obrábění daného druhu kovu. Je třeba se seznámit s dokumentací přiloženou k brusnému kotouči. K obrábění keramických materiálů lze používat brusné kotouče určené na obrábění kamene, nebo diamantové kotouče určené pro práci nasucho. Drátěné kartáče a kotouče s brusným papírem se doporučuje používat k odstraňování starých nátěrů z kovových předmětů. Úpravy upínacího otvoru, vřetena nebo používání redukčních kroužků k přizpůsobení průměru upínacího otvoru průměru vřetena je kategoricky zakázáno. Je rovněž zakázáno používat brusné kotouče, jejichž upínací průměry jsou jiné než hodnota uvedená v tabulce technických údajů. Je zakázáno používat kotouče s řezacím řetězem nebo pilové kotouče, a to z toho důvodu, že zvyšují riziko zpětného vrhu nářadí na obsluhu. Upozornění! Je zakázáno používat jiné kotouče, než jaké jsou předepsané v tomto návodu. A to ani tehdy, když se dají na vřeteno brusky namontovat. Nesprávné kotouče by nemusely vydržet zatížení generované během chodu úhlové brusky. Poškozené, rozpadávající se brusné kotouče představují hrozbu vzniku vážných úrazů nebo dokonce smrti,

Demontujte akumulátor z osazení elektrického nářadí! Před zahájením práce s nářadím je třeba zkontrolovat, zda není poškozená skříň nářadí, kryt brusného kotouče a akumulátor. Jestliže jsou patrná jakákoli poškození. další práce s bruskou je zakázána! Namontujte kryt brusného kotouče a rukojeť. S bruskou nikdy nepracujte bez namontovaného krytu brusného kotouče! Vyberte typ brusného kotouče odpovídající druhu práce a namontujte ho na vřeteno brusky. Obráběný materiál upevněte tak, aby se během obrábění nepohyboval, například do svěráku nebo pomocí svěrek. Kotouč brusky rotuje vysokou rychlostí a nesprávné upevnění obráběného materiálu může být příčinou jeho nekontrolovatelného pohybu během práce, což zvyšuje riziko vzniku vážných úrazů. V případě řezání je třeba řezaný materiál podepřít po obou stranách čáry řezu, ale takovým způsobem, aby během řezání nedošlo k sevření řezného kotouče. Podpěry je třeba umístit v blízkosti okraje řezaného materiálu a v blízkosti čáry řezu. Nasaďte si prostředky na ochranu očí, chrániče sluchu a ochranné rukavice. Ověřte, zda je vypínač nářadí v poloze „vypnuto – 0”. Potom do elektrického nářadí namontujte akumulátor. Zaujměte náležité postavení, které vám zaručí udržení rovnováhy, a vypínačem brusku zapněte. Vypínač má aretaci chránící proti náhodnému zapnutí brusky. Aretaci je třeba posunout dozadu tak, aby se vyrovnala s plochou vypínače a následně umožnila jeho stisknutí. Vypínač není vybaven možností zajištění v zapnuté poloze. Je třeba ho držet stisknutý po celou dobu práce. Práci začněte přiložením příslušné plochy kotouče k obráběnému materiálu: - v případě brusných kotoučů určených k broušení je třeba brousit boční a/nebo čelní plochou, - v případě lamelových brusných kotoučů je třeba brousit boční plochou tak, aby se lamely brusného papíru pohybovaly rovno- běžně s obráběným materiálem, - v případě kotoučů se suchým zipem umožňujícím upevnit brusný papír je třeba broušení provádět boční plochou, - v případě drátěných kartáčů je třeba obrábění provádět konci drátů a nikoli jejich boční plochou, - v případě řezných kotoučů je třeba řezat čelní plochou, broušení čelní plochou kotoučů určených k řezání není dovoleno. Během broušení boční plochou držte brusku pod úhlem maximálně 30 stupňů vzhledem k obráběné ploše (VII). Bruskou pohy- bujte plynulými pohyby k sobě a od sebe. Během řezání musí být řezný kotouč orientován kolmo k řezanému povrchu. Řezání pod jiným úhlem není dovoleno. V průběhu samotného řezání je rovněž zakázáno měnit úhel řezného kotouče vůči obráběnému materiálu. Řez je třeba vést pouze přímo- čaře. Nedodržování výše uvedených pokynů zvyšuje riziko sevření řezného kotouče v obráběném materiálu, což může vést ke zpětnému vrhu nářadí směrem na obsluhu, prasknutí kotouče nebo jeho rozpadnutí. Během řezání je třeba vést brusku ve směru rotace kotouče (VIII). Během práce s bruskou se nesmí na obráběný materiál vyvíjet příliš velký tlak a nesmí se provádět prudké pohyby, aby nedošlo k sevření nebo prasknutí a roztržení brusného kotouče.71

Přetěžování brusky je nepřípustné. Teplota vnějšího povrchu nářadí nesmí nikdy překročit 60 °C. Bruska se vypíná uvolněním tlaku na vypínač. Po ukončení práce brusku vypněte, demontujte akumulátor a proveďte prohlídku. Upozornění! Po vypnutí brusky může kotouč ještě určitou dobu rotovat. Před odložením brusky je proto třeba počkat, dokud se brusný kotouč úplně nezastaví. Před zahájením prohlídky je třeba počkat, až kotouč vychladne. Během práce se jak kotouč, tak obráběný materiál mohou zahřát na vysokou teplotu. Zapamatujte si! Při práci s úhlovou bruskou: Vždy používejte ochranu očí. Nepoužívejte brusné kotouče, jejichž maximální dovolená obvodová rychlost je menší než 80 m/s. Nepoužívejte brusné kotouče, jejichž maximální dovolené otáčky jsou menší než otáčky brusky.

POZOR! Veškeré činnosti zvazané z; výměnou příslušenství, seřízovaním apod, je potřeba realizovat při vypnutým napětí na- pájení nářadí, proto p řed zahajením těchto činnosti je potřeba odpojit zástrčku od elektrické sítě. Po ukončení práce je třeba skontrolovat technický stav elektonářadí prohlídkou a hodnocením: stojanu a rukojeti, elektrického vodiče včetně zastrčky a ohybání, působení elektrického spínače, průchodnosti ventilačních mezer, jiskření kartáčů, hlasitosti práce ložisek a převodovek, spouštění a rovnoměrnosti práce. Během záruční doby použivatel nesmi demontovat elektronářadí, ani měnit veškere provozní jednotky nebo součásti, protože může stratit narok na záruku. Veškere nespravnosti zjištěne během prohlídky, nebo provozování, jsou signalem pro provedení opravy v záručním servisu. Po ukončení práce, stojan, ventilační mezery, přepínače, dodatečnou rukojeť a ochrany je třeba očistit, například proudem vzduchu (o tlaku maximum 0,3 MPa), štětcem nebo suchým hadříkem bez použití chemických prostředků a čisticích kapalin. Nářadí a rukojeť očistit suchým čistým hadříkem.72
