ПОСІБНИК КОРИСТУВАЧА YT82827 Yato

2. допоміжна рукоятка

3. захисний кожух круга

5. блокування шпинделя

6. кнопка ввімкнення

7. регулювання частоти обертання

8. абразивний круг (диск)

9. нижній затискний фланець

10. верхній затискний фланець

11. акумуляторна батарея

12. зарядний пристрій акумулятора

13. індикатор зарядження акумулятора

14. защіпка акумулятора

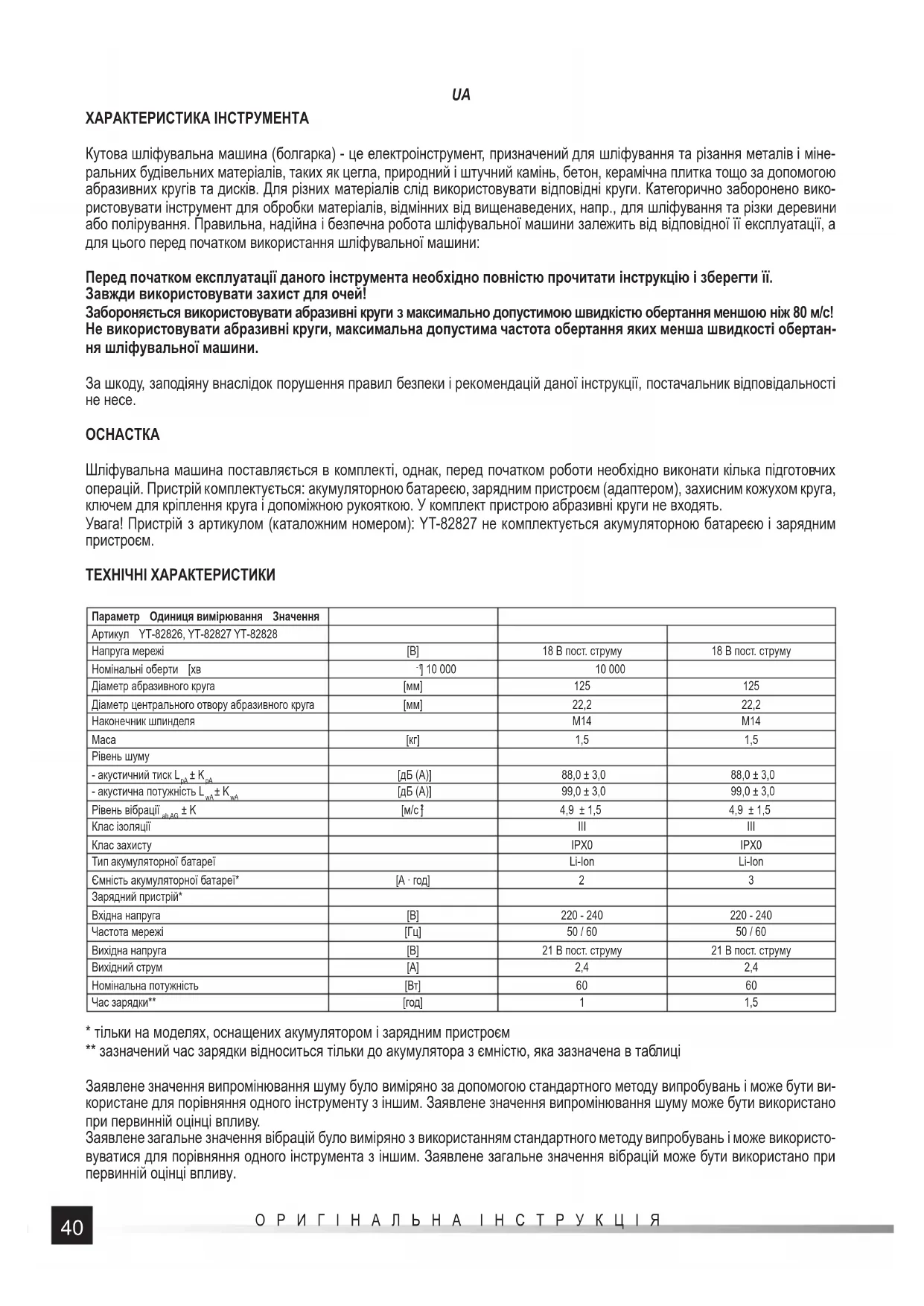

ХАРАКТЕРИСТИКА ІНСТРУМЕНТА Кутова шліфувальна машина (болгарка) - це електроінструмент, призначений для шліфування та різання металів і міне- ральних будівельних матеріалів, таких як цегла, природний і штучний камінь, бетон, керамічна плитка тощо за допомогою абразивних кругів та дисків. Для різних матеріалів слід використовувати відповідні круги. Категорично заборонено вико- ристовувати інструмент для обробки матеріалів, відмінних від вищенаведених, напр., для шліфування та різки деревини або полірування. Правильна, надійна і безпечна робота шліфувальної машини залежить від відповідної її експлуатації, а для цього перед початком використання шліфувальної машини: Перед початком експлуатації даного інструмента необхідно повністю прочитати інструкцію і зберегти її. Завжди використовувати захист для очей! Забороняється використовувати абразивні круги з максимально допустимою швидкістю обертання меншою ніж 80 м/с! Не використовувати абразивні круги, максимальна допустима частота обертання яких менша швидкості обертан- ня шліфувальної машини. За шкоду, заподіяну внаслідок порушення правил безпеки і рекомендацій даної інструкції, постачальник відповідальності

Шліфувальна машина поставляється в комплекті, однак, перед початком роботи необхідно виконати кілька підготовчих операцій. Пристрій комплектується: акумуляторною батареєю, зарядним пристроєм (адаптером), захисним кожухом круга, ключем для кріплення круга і допоміжною рукояткою. У комплект пристрою абразивні круги не входять. Увага! Пристрій з артикулом (каталожним номером): YT-82827 не комплектується акумуляторною батареєю і зарядним

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ Параметр Одиниця вимірювання Значення Артикул YT-82826, YT-82827 YT-82828 Напруга мережі [В] 18 В пост. струму 18 В пост. струму Номінальні оберти [хв

] 10 000 10 000 Діаметр абразивного круга [мм] 125 125 Діаметр центрального отвору абразивного круга [мм] 22,2 22,2 Наконечник шпинделя M14 M14 Маса [кг] 1,5 1,5 Рівень шуму - акустичний тиск L

[дБ (A)] 99,0 ± 3,0 99,0 ± 3,0 Рівень вібрації ah,AG ± K [м/с

] 4,9 ± 1,5 4,9 ± 1,5 Клас ізоляції III III Клас захисту IPX0 IPX0 Тип акумуляторної батареї Li-Ion Li-Ion Ємність акумуляторної батареї*[A · год]2 3 Зарядний пристрій* Вхідна напруга [В] 220 - 240 220 - 240 Частота мережі [Гц] 50 / 60 50 / 60 Вихідна напруга [В] 21 В пост. струму 21 В пост. струму Вихідний струм [A] 2,4 2,4 Номінальна потужність [Вт]60 60 Час зарядки** [год] 1 1,5

• тільки на моделях, оснащених акумулятором і зарядним пристроєм ** зазначений час зарядки відноситься тільки до акумулятора з ємністю, яка зазначена в таблиці Заявлене значення випромінювання шуму було виміряно за допомогою стандартного методу випробувань і може бути ви- користане для порівняння одного інструменту з іншим. Заявлене значення випромінювання шуму може бути використано при первинній оцінці впливу. Заявлене загальне значення вібрацій було виміряно з використанням стандартного методу випробувань і може використо- вуватися для порівняння одного інструмента з іншим. Заявлене загальне значення вібрацій може бути використано при первинній оцінці впливу.41 ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Увага! Значення вібрацій під час роботи з інструментом може відрізнятися від заявленого значення залежно від способу використання інструмента. Увага! Необхідно вказати заходи безпеки для захисту користувача, які засновані на оцінці впливу в реальних умовах ви- користання (включаючи всі частини робочого циклу, наприклад, час, коли інструмент вимкнений або працює на

ходу, а також час запуску). ЗАГАЛЬНІ ПРАВИЛА БЕЗПЕКИ УВАГА! Необхідно детально ознайомитися з усіма інструкціями. Недотримання їх може стати причиною удару електрич- ним струмом, пожежі або тілесних пошкоджень. Термін „електропристрій”, який вживається в інструкціях, стосується усіх пристроїв з електроприводом, як провідних, так і безпровідних. ДОТРИМУВАТИСЯ ВКАЗАНИХ ІНСТРУКЦІЙ Робоче місце

місце повинно бути чистим та добре освітленим. Безладдя та недостатнє освітлення можуть стати причинами нещасливих випадків. Не слід працювати з електропристроями в середовищі з підвищеним ризиком вибуху, у якому викрито пальні рідини, гази або випари. Під час роботи пристроїв утворюються іскри, які можуть викликати пожежу внаслідок реакції з пальними газами або випарами. Дітям та стороннім особам забороняється перебувати на робочому місці. Втрата зосередження може викликати втрату контролю над пристроєм. Електрична безпека Штепсель електропровода повинен пасувати до гнізда мережі. Забороняється модифікувати штепсель. Заборо- няється використовувати будь-які адаптери з метою зєднання штепселя з гніздом. Не модифікований штепсель, що пасує до гнізда, зменшує ризик удару електричним струмом. Слід уникати контакту з заземленими поверхнями, такими, як труби, батареї та холодильники. Заземлення тіла підвищує ризик удару електричним струмом. Не слід виставляти пневматичні пристрої на контакт з атмосферними опадами та вологою. Після проникнення всередину електропристрою вода та волога підвищує ризик удару електричним струмом. Не перевантажувати провід живлення. Не користуватися проводом живлення з метою перенесення, підєднання та відєднання штепселя від гнізда мережі. Уникати контакту провода живлення з теплими предметами, маслом, го- стрими краями та рухомими елементами. Пошкодження провода живлення підвищує ризик удару електричним струмом. У випадку роботи поза закритими приміщеннями слід користуватися здовжувачами, пристосованими до роботи поза закритими приміщеннями. Користування відповідними здовжувачами зменшує ризик удару електричним струмом. Якщо використання електроінструменту у вологому середовищі є неминучим, тоді для захисту від напруги необ- хідно використовувати пристрій захисного відключення (ПЗВ). Застосування ПЗВ знижує ризик ураження електрич- ним струмом. Особиста безпека Слід починати роботу, будучи у доброму фізичному та психічному стані. Необхідно уважно слідкувати за викону- ваною операцією. Не слід працювати втомленим, після прийому медикаментів та вживання алкогольних напоїв. Не забувайте про те, що навіть секундна неуважність може привести до поважних тілесних пошкоджень. Слід користуватися засобами особистої безпеки. Обовязково одягти захисні окуляри. Користування засобами осо- бистої безпеки, такими, як протипилові маски, захисне взуття, каски та вушні вклади зменшує ризик поважних тілесних пошкоджень. Слід уникати випадкового пуску пристрою. Необхідно переконатися у тому, що вимикач знаходиться у позиції “викл.”, перед ввімкненням пристрою у електромережу. Не слід тримати палець на вимикачі або підєднувати електро- пристрій, якщо вимикач знаходиться у позиції “вкл.”, оскільки це може викликати поважні тілесні пошкодження. Перед пуском електропристрою необхідно усунути всі ключі та інструменти, які використовувалися під час його регулювання. Ключ, що залишився на обертальних елементах пристрою, може стати причиною поважних тілесних по-

Необхідно утримувати рівновагу. Постійно працювати у відповідній позі. Завдяки цьому полегшиться контроль над електропристроєм у випадку несподіваних ситуацій під час роботи. Слід користуватися захисним одягом. Не носити просторний одяг та прикраси. Волосся, одяг та рукавиці слід тримати здаля від рухомих частин електропристрою. Просторний одяг, волосся або прикраси можуть зачепитися або бути втягнутими рухомими частинами пристрою. Слід користуватися відводом пилу або мішками для пилу, якщо пристрій оснащений ними. Подбайте про те

правильно підєднати їх. Користування відводом пилу зменшує ризик поважних тілесних пошкоджень.42 ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Користування електропристроєм Не перевантажуйте електропристрій. Слід користуватися інструментами, що відповідають даному виду роботи. Відповідний добір інструменту до даної роботи гарантує підвищення продуктивності та трудової безпеки. Забороняється користуватися електропристроєм, якщо не працює його вимикач мережі. Пристрій, який неможливо контролювати за допомогою вимикача мережі, небезпечний; слід віддати його у ремонт.

вийняти штепсель з гнізда мережі перед регулюванням, заміною аксесуарів та переховуванням пристрою. Завдяки цьому Ви уникнете випадкового пуску електропристрою. Пристрої слід переховувати у місці, недоступному для дітей. Забороняється працювати з пристроєм особам, які не навчені обслуговувати його. Електропристрій в руках не навченого оператора може стати небезпечним. Забезпечити відповідну консервацію пристрою. Перевіряти пристрій з точки зору невірних зєднань та зазорів у рухомих частинах. Перевіряти, чи не пошкоджений будь-який елемент пристрою. Якщо викрито поломки, то слід усунути їх перед початком роботи з електропристроєм. Багато нещасливих випадків викликано внаслідок неправиль- ної консервації пристрою. Ріжучі інструменти слід переховувати чистими та наточеними. Правильна консервація ріжучих інструментів полегшує контроль над ними під час роботи. Користуватися електропристроями та аксесуарами згідно з вказаними вище інструкціями. Користуватися при- строями та інструментами згідно з їх призначенням та враховувати умови на робочому місці. Використовування пристроїв та інструментів всупереч їх призначенню підвищує ризик небезпечних ситуацій.

Слід проводити ремонти пристрою виключно в уповноважених закладах, що користуються лише оригінальними запчастинами. Це гарантує відповідний рівень безпеки під час роботи з електропристроєм. ДОДАТКОВІ ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ ДЛЯ ШЛІФУВАЛЬНИХ ПРИСТРОЇВ ТА ДИСКОВИХ ПОЛІРУВАЛЬНИКІВ Інструмент призначений тільки для шліфування, шліфування наждачним папером, шліфування дротяною щіткою та різання. Ознайомтеся з усіма попередженнями, інструкціями, ілюстраціями та специфікаціями, що додаються до електропристрою . Недотримання всіх наведених нижче інструкцій може призвести до ураження електричним стру- мом, пожежі та/або серйозних травм. Не перетворюйте цей інструмент для роботи, для якої він не був розроблений і це не зазначено виробником. Таке перетворення призведе до втрати контролю та серйозних травм. Забороняється використовувати інструмент в полірувального пристрою або іншим способом, ніж описано в ін- струкціях. Використання даного інструменту не за призначенням може створювати загрозу для здоров’я користувача і привести до травмування. Не допускати використання елементів оснащення, що не були запроектовані і передбачені виробником. Той факт, що елементи оснащення можуть бути встановлені на інструмент, не означає, що вони гарантують безпечну роботу. Максимальна швидкість обертання елементів оснащення повинна дорівнювати або перевищувати максимальну швидкість обертання інструменту. Елементи оснащення, які працюють з меншою швидкістю обертання, по відношенню до швидкості інструменту, під час роботи можуть бути зламані. Значення зовнішнього діаметра і товщини елементів оснащення повинні знаходитися в межах розмірів, зазна- чених для цього інструменту. Елементи оснащення невідповідних розмірів не можуть бути належним чином закриті захисним кожухом і забезпечити справну роботу пристрою. Розмір монтажного отвору для кругів, дисків, фланців і інших елементів оснащення, повинен відповідати розміру шпинделя, встановленого в інструменті. Елементи оснащення, розмір монтажного отвору яких не відповідає розміру шпинделя, при включенні пристрою піддадуться сильної вібрації, що може привести до втрати контролю над інструментом. Не допускати використання пошкоджених елементів оснащення. Перед кожним використанням елементів осна- щення необхідно перевірити їх технічний стан на предмет відсутності сколів, тріщин, потертостей і надмірного зносу. При падінні елементів оснащення слід переконатися у відсутності їх пошкоджень, а при необхідності вста- новити нові. Після огляду і установки необхідного оснащення, слід переконатися, що оператор машини і інші люди знаходяться за межами робочої зони інструменту, а потім включити його на одну хвилину з максимальною швидкістю обертання. Під час пробного включення пошкоджені елементи оснащення будуть зламані. При роботі з інструментом слід використовувати засоби індивідуального захисту. Залежно від застосування, ви- користовувати захист обличчя і захисні окуляри. При необхідності використовувати також протипилову маску, засоби захисту органів слуху, захисні рукавички і одяг для захисту від дрібних фрагментів елементів оснащення або частинок матеріалів під час роботи. Захист очей повинен бути здатний затримувати під час роботи дрібні фрагмен- ти і частки оброблюваного матеріалу. Протипилова маска повинна бути здатна фільтрувати пил, що утворюється в процесі обробки поверхні. Занадто тривалий вплив шуму може привести до втрати слуху. Сторонні особи повинні перебувати на безпечній відстані від робочого місця оператора шліфувальної машини. Особи, які перебувають в зоні роботи оператора, повинні використовувати засоби індивідуального захисту. Під час роботи машини, частки оброблюваного матеріалу або фрагменти пошкоджених елементів оснащення можуть бути викинуті за межі робочої зони. Під час виконання робіт, при яких існує можливість зіткнення диска з електричним проводом всередині стіни,43 ОРИГІНАЛЬНА ІНСТРУКЦІЯ

що знаходяться під напругою або з силовим кабелем, шліфувальну машину слід тримати тільки за допомогою ізольованих власників. Контакт проводу під напругою з шліфувальним кругом машини, яка містить металеві елементи, може призвести до ураження електричним струмом та серйозних травм оператора. Кабель живлення пристрою повинен знаходитися на безпечній відстані від обертових елементів інструменту. Втрата контролю над інструментом може привести до затискання або обриву кабелю живлення і травмування оператора. Ніколи не кладіть інструмент до моменту повної зупинки його обертових елементів. Обертові елементи можуть пошкодити предмети, що знаходяться поблизу і привести до втрати контролю над інструментом. Не вмикайте інструмент при його перенесенні. Випадковий контакт з обертовими елементами може призвести до за- тискання одягу оператора і його травмування. Необхідно регулярно проводити очищення вентиляційних отворів інструменту. Вентилятор двигуна втягує пил, що утворюється під час роботи, всередину інструменту. Надмірне скупчення частинок металу в пилу збільшує ризик ураження електричним струмом. Не працюйте з інструментом поблизу легкозаймистих матеріалів. Іскри від дотику інструменту з оброблюваним мате- ріалом можуть привести до виникнення пожежі. Не допускайте використання елементів оснащення, що вимагають рідинного охолодження. Охолоджувальна рідина або вода може призвести до ураження електричним

Розмір різьблення аксесуарів повинен підходити до різьби шпинделя шліфувальної машини. У разі аксесуарів, що кріпляться за допомогою фланців, монтажний отвір аксесуарів повинен відповідати розміру кріпильного фланця. Приналежності, які не підходять для кріплення до електроінструменту, можуть викликати відсутність рівноваги, від надмірної вібрації і привести до втрати контролю. Застереження щодо відкидання інструменту в напрямку оператора Відкидання інструменту у бік оператора може виникнути в результаті раптової реакції на защемлення або заклинювання диска, що обертається, полировальной стрічки, щітки або іншої насадки. Защемлення або заклинювання може стати при- чиною раптової затримки обертової насадки, що призводить пристрій в рух в напрямку, протилежному обертанню насадки. Наприклад, якщо абразивний круг затиснений або застряг в оброблюваному матеріалі, край диска в момент защемлення може поглибитися в поверхню матеріалу, в результаті чого диск може вийти або відбитися з матеріалу. Відкидання абразивного диска може статися в сторону оператора або від нього, в залежності від напрямку руху диска в зоні защемлення. При цьому абразивний диск може також зламатися. Причиною відкидання інструменту у бік оператора є невідповідне використання і/або недотримання вказівок, наведених в керівництві по обслуговуванню пристрою. Такої ситуації можна уникнути, дотримуючись рекомендацій, наведених нижче. Працювати з інструментом слід в стійкому положенні, міцно утримуючи його двома руками. Використовувати додаткову рукоятку, якщо вона входить в комплект поставки, що забезпечить максимальний контроль над інстру- ментом при відкиданні або несподіваному русі інструменту при його включенні. Якщо оператор буде застосовувати відповідні запобіжні заходи, він зможе контролювати рух інструменту або силу відкидання. Тримайте руки далеко від обертових елементів інструменту. Під час відкидання обертові елементи можуть бути при- чиною травмування рук. Перебувайте за межами зони дії відкидання інструменту. При відкиданні інструмент буде приведений в рух, протилеж- ний напрямку обертання шліфувального диска в зоні його защемлення або заклинювання. Дотримуйтеся особливої обережності при роботі поблизу кутових конструкцій, гострих країв тощо. Уникайте від- хилення і заклинювання шліфувального диска. Під час обробки кутів або країв збільшується ризик заклинювання абразивного диска, що може призвести до втрати контролю над інструментом або зворотного удару інструменту. Не використовуйте диски з ріжучим ланцюгом для обробки деревини, сегментовані алмазні диски з периферій- ним зазором між сегментами більше 10 мм або зубчасті пилки. Такі диски часто призводять до зворотного удару і втрати контролю над інструментом. Застереження щодо шліфування і різання Використовуйте тільки диски, пристосовані для роботи з інструментом і кожухи, призначені для даного типу диска. Диски, для яких інструмент не був спроектований, можуть бути неналежним чином захищені кожухами і не бути безпечними. Випуклий диск повинен бути встановлений таким чином, щоб його шліфувальна поверхня не виступала за пло- щину захисного фланця кожуха. Неправильно встановлений диск, який виступає над кожухом, створює загрозу безпеці під час роботи. Кожух повинен бути надійно прикріплений до інструменту і поміщений в положенні, що забезпечує максимальну безпеку, щоб для оператора була відкрита максимально можлива площа диска. Кожух допомагає захистити опера- тора від зламаних частин диска і запобігає випадковому контакту з диском. Диск повинен використовуватися за призначенням. Наприклад: не шліфувати диском, призначеним для різання. Абразивні ріжучі диски призначені для кругових навантажень, бічні сили, прикладені до такого диску, можуть викликати його розпадання. Завжди використовуйте неушкоджені кріпильні диски, що відповідають розмірам абразивного диска. Відповідні44 ОРИГІНАЛЬНА ІНСТРУКЦІЯ

диски, що кріплять шліфувальний круг, зменшують ризик пошкодження шліфувального круга. Кріпильні диски для ріжучих дисків можуть відрізнятися від кріпильних дисків для шліфувального круга. Не використовуйте зношені шліфувальні диски від великих інструментів. Наждачний диск більшого діаметра не розрахований на більш високу швидкість обертання менших інструментів і може тріснути.

використовуєте диски подвійного призначення, завжди використовуйте захист, відповідний до типу ро- боти. Використання неправильного захисту може призвести до того, що бажаний ступінь захисту не буде забезпечений, що може призвести до серйозних травм. Попередження, пов’язані з різанням Не слід «заклинювати» диски або докладати надмірну силу натиску. Не слід намагатися здійснювати спробу

то глибокого різання. Надмірне напруження абразивного диску збільшує навантаження та сприйнятливість до деформа- ції або захоплення дику в утвореному пазі, що збільшує ризик відкидання або пошкодження диску. Не розташовуйте своє тіло на лінії різання та за абразивним диском, що обертається. Якщо під час роботи абра- зивний диск рухається, віддаляючись від тіла оператора, відкидання в напрямку оператора може спрямувати диск, що обертається, та інструмент в бік оператора. Якщо диск буде захоплено або відбудеться зупинка різання з будь-якої причини, слід вимкнути інструмент та притримати його без руху до повної зупинки обертання диску. Ніколи не слід здійснювати спроб виймання ріжу- чого диску, що обертається, з пазу, оскільки це може призвести до його виривання в бік оператора. Слід з’ясувати причини та здійснити відповідні заходи для недопущення захоплення диску. Не продовжуйте різання матеріалу. Слід дозволити досягнути диску номінальних обертів і лише тоді обережно ввести його в паз різання. Диск може бути затиснутим, витягнутим або вирваним в бік оператора, якщо продовжити різання в матеріалі. Панелі та інші негабаритні матеріали слід підпирати, щоб мінімізувати ризик затискання та відкидання в напрямку оператора. Негабаритні матеріали мають тенденцію вигинатися під власною вагою. Підпори слід розташовувати під ма- теріалом неподалік лінії різання та біля краю матеріалу з обох боків від лінії різання. Дотримуватися особливої обережності у випадку виконання заглибин в стінах та інших невідомих поверхнях. Виступаючий диск може розрізати електричні кабелі, газові труби та інші об’єкти, які можуть призвести до відкидання в бік оператора. Не намагайтеся різати по дузі. Перевантаження леза збільшує його навантаження та сприйнятливість до закручування або заклинювання в щілині розрізу та ймовірність відскоку в сторону оператора або розриву диска, що може призвести до серйозних травм. Застереження щодо використання абразивного паперу Використовуйте наждачний папір відповідного розміру. При виборі діаметра круга необхідно слідувати інструк- ціям виробника. Абразивний матеріал, який виступає за межі шліфувального круга, може привести до травмування, а також збільшення ризику заклинювання, зламу або віддачі інструменту у бік оператора. Попередження, пов’язані роботи з дротяною щіткою Дотримуйтесь обережності, оскільки уламки дротів викидаються зі щітки також під час звичайної роботи. Не пере- вантажуйте дроти, прикладаючи надмірні зусилля до щітки. Дроти легко можуть проколоти одяг і/або шкіру. Якщо рекомендується використання захисних елементів під час роботи дротяною щіткою, слід запобігти будь-якому контакту щітки із захисним елементом. У дротяної щітки під впливом навантаження та відцентрової сили може збільшуватися діаметр. Попередження, пов’язані з поліруванням Не допускайте, щоб будь-яка вільна частина полірувального диска або шнура кріплення вільно оберталася. Вільні шнури та шнури, що обертаються, можуть заплутатися в пальцях або зачепитися за заготовку. ПІДГОТОВКА ДО РОБОТИ УВАГА! Всі роботи, вказані у даному розділі, необхідно проводити з вимкнутим живленням – акумулятор слід відєднати від пристрою! Інструкції з безпечного заряджання акумулятора Увага! Перед початком заряджання необхідно переконатися, що корпус блоку живлення, шнур і штепсельна вилка не мають тріщин або пошкоджень. Забороняється використовувати несправну або пошкоджену зарядну станцію або блок живлення! Для заряджання акумулятора можна використовувати тільки зарядну станцію і блок живлення з комплекту акумулятора. Використання будь-якого іншого блоку живлення може призвести до пожежі або пошкодження інструмента. Заряджання акумулятора може здійснюватися лише в закритому, сухому приміщенні, захищеному від доступу сторонніх осіб, особливо дітей. Забороняється використовувати зарядну станцію і блок живлення за відсутності постійного нагляду дорослих! Якщо їм потрібно вийти з приміщення, в якому заряджається акумулятор, необхідно відключити зарядний при-45 ОРИГІНАЛЬНА ІНСТРУКЦІЯ

стрій від мережі, вийнявши вилку блоку живлення з розетки. У разі появи в зарядному пристрої диму, підозрілого запаху тощо, потрібно негайно вийняти вилку зарядного пристрою з розетки! Дриль-шуруповерт поставляється з не зарядженим акумулятором, тому перед початком експлуатації його необхідно заря- дити відповідно до процедури, описаної нижче, за допомогою блоку живлення і зарядної станції (з комплекту). Акумулятори Li-Ion (літій-іонні) не мають „ефекту пам’яті”, що дозволяє дозаряджувати їх у будь-який час. Однак, рекомендується повніс- тю розрядити акумулятор у процесі нормальної експлуатації, а потім заряджати його до максимальної ємкості. Якщо харак- тер робіт не дозволяє реалізувати даний алгоритм, тоді необхідно це робити, принаймні, кожні 10-20 циклів. Категорично забороняється розряджати акумулятор, коротко замикаючи його електроди, оскільки це спричиняє незворотні пошкоджен- ня! Також забороняється перевіряти стан заряду акумулятора шляхом замикання електродів для перевірки іскріння. Зберігання акумулятора Для продовження терміну експлуатації акумулятора необхідно забезпечити належні умови його зберігання. Акумулятор розрахований приблизно на 500 циклів „зарядження - розрядження”. Акумулятор слід зберігати при температурі від 0 до 30 градусів за Цельсієм і відносній вологості повітря 50%. Для зберігання акумулятора протягом довгого часу, його необ- хідно зарядити приблизно на 70% ємкості. Під час тривалого зберігання необхідно періодично (один раз на рік) заряджати акумулятор. Не слід допускати надмірного розрядження акумулятора, оскільки це знижує термін його експлуатації і може викликати незворотні ушкодження. Під час зберігання акумулятор буде поступово розряджатися через втрати. Процес мимовільної розрядки залежить від температури зберігання: чим вища температура, тим швидше відбувається розрядка. Неправильне зберігання акумуля- торів може призвести до витоку електроліту. У разі витоку електроліту, місце витоку потрібно обробити нейтралізуючим агентом, а при попаданні електроліту в очі, необхідно ретельно промити їх великою кількістю води і негайно звернутися до лікаря. Забороняється використовувати інструмент з пошкодженим акумулятором. У разі повного зносу акумулятора, його необхідно здати в спеціалізований пункт утилізації відходів. Транспортування акумуляторів Літій-іонні акумулятори згідно із законодавством є небезпечними матеріалами. Користувач інструмента може перевозити інструмент з акумулятором і самі акумулятори наземним транспортом. В цьому випадку не потрібно виконувати будь-які додаткові умови. У разі доручення транспортування акумуляторів третім особам (напр., кур’єрській службі), необхідно дотримуватися положень про транспортування небезпечних матеріалів. Перед відправкою слід звернутися щодо цього питання до особи, яка володіє відповідною кваліфікацією. Забороняється транспортувати пошкоджені акумулятори. На час транспортування знімні акумулятори необхідно зняти з інструмента, обмотати відкриті контакти, напр., ізоляційною стрічкою. В упаковці акумулятори потрібно розмістити так, щоб вони не переміщалися усередині упаковки під час транспортування. Також необхідно виконувати національні положення щодо транспортування небезпечних матеріалів. Заряджання акумулятора Увага! Перед заряджанням необхідно від’єднати зарядний пристрій від електромережі, вийнявши вилку блоку живлення з розетки. Крім того, потрібно очистити клеми акумулятора і сам акумулятор від бруду та пилу за допомогою м’якої, сухої

Акумулятор має вбудований індикатор заряджання. При натисканні на кнопку загоряються індикаторні світлодіоди (II). Кількість світлодіодів, що загорілися, відповідає рівню зарядження акумулятора. Якщо при натисканні кнопки світлодіоди не загоряються - це означає, що акумулятор розряджений. Від’єднати акумулятор від інструмента. Вставити акумулятор в гніздо зарядного пристрою (II). Підключити зарядний пристрій до розетки. Загориться червоний індикатор, що свідчить про початок процесу заряджання. Після завершення заряджання червоний індикатор гасне, і загоряється зелений, який вказує на те, що акумулятор заряджений. Необхідно вийняти вилку зарядного пристрою з електричної розетки. Вийняти акумулятор з зарядного пристрою, натискаючи на защіпку акумулятора. Увага! Якщо після підключення зарядного пристрою до мережі загориться зелений індикатор - це означає, що акумулятор повністю заряджений. У цьому випадку, зарядний пристрій не почне процес заряджання. ВСТАНОВЛЕННЯ ЕЛЕМЕНТІВ ОБЛАДНАННЯ Монтаж захисного кожуха абразивного круга Для цього потрібно встановити кожух круга на циліндричну частину корпуса навколо шпинделя і за допомогою гвинта або затиску державки кожуха зафіксувати його рівно, нерухомо і надійно. Кожух абразивного круга потрібно встановити так, щоб незахищений сегмент круга знаходився якнайдалі від руки користувача шліфувальні машини. Категорично заборонено працювати зі шліфувальною машиною без правильно встановленого кожуха!46 ОРИГІНАЛЬНА ІНСТРУКЦІЯ

У комплект шліфувальної машини входить кожух, що забезпечує належний захист тільки при шліфуванні з використанням абразивних кругів і кругів для наждачних паперових дисків, а також деяких дротяних щіток. Встановлений на шпинделі круг не може виступати за краї кожуха. Для виконання інших видів дозволених робіт слід зв’язатися з виробником

придбання захисного кожуха для таких робіт. Монтаж бічної допоміжної рукоятки Встановити рукоятку, надійно прикрутивши її до головки інструмента. Рукоятка має слот для зберігання ключа для кріплення абразивного круга. Завдяки чому ключ завжди знаходиться під рукою. Після завершення всіх робіт, для яких потрібно використовувати ключ, його необхідно вставити в слот і переконатися, що він не випаде під дією власної ваги. ВИКОРИСТАННЯ АБРАЗИВНИХ КРУГІВ УВАГА! Монтаж абразивних кругів може виконуватися тільки при відімкненому живленні. Вийняти акумулятор з гнізда електроінструмента! Установка абразивних кругів Відключити живлення від інструмента. Вийняти акумулятор з гнізда електроінструмента! Під час монтажу слід переконатися, щоб краї A (IV) нижньої частини шпинделя і затискних фланців точно збігаються. Встановити верхній затискний фланець на шпиндель. Встановити абразивний круг на шпиндель і верхній затискний фланець. Закрутити на шпинделі нижній затискний фланець. Натиснути кнопку блокування шпинделя і затягнути нижній затискний фланець за допомогою ключа, а потім відпустити кнопку блокування. Вставити акумулятор в електроінструмент, ввімкнути шліфувальну машину і спостерігати за її роботою без навантаження протягом приблизно однієї хвилини. Від’єднати акумулятор і перевірити кріплення абразивних кругів. Установка затискних фланців Слід враховувати, що круги в місці кріплення до шпинделя можуть мати різну товщину. Залежно від використовуваних абразивних кругів: тонких (товщиною до 3,2 мм) або товстих (товщиною понад 3,2 мм), затискні фланці встановлюються по різному (III). Не використовувати круги товщиною більше 6 мм. Демонтаж абразивних кругів Вимкнути шліфувальну машину і від’єднати акумулятор. Натиснути блокування шпинделя і відкрутити нижній затискний фланець за допомогою ключа. Потім зняти круг зі шпинделя. Очистити шпиндель і затискні фланці від пилу та інших забруднень, що утворилися під час роботи. Види абразивних кругів На шліфувальній машині можна встановлювати всі абразивні круги, призначені для використання в кутових шліфувальних машинах з максимальною швидкістю обертання не менше 80 м/с. Зовнішні діаметри кругів і діаметри їхніх центральних отворів вказані в таблиці з технічними характеристиками. Якщо абразивний круг має отвір без різьби, тоді для кріплення такого круга необхідно використовувати затискні фланці. Також можна встановлювати круги з зовнішнім діаметром, вказаним у таблиці з технічними характеристиками, з різьбою M14 в центральному отворі. У цьому випадку затискні фланці не використовуються. Круг прикручується безпосередньо до шпинделя, який блокується кнопкою. Потім круг необхідно міцно затягнути ключем (не входить в комплект шліфувальної

Для кругів, на яких є липучка для кріплення паперових наждачних дисків, слід використовувати тільки наждачні диски з діаметром зазначеним у таблиці з технічними характеристиками. Ці диски необхідно концентрично кріпити до круга. Кромка диска не може виходити за край круга. Окрім того, для різання і сухого шліфування можна використовувати абразивні алмазні круги, розміри яких вказані в таблиці з технічними характеристиками. Їхня установка повинна виконуватися аналогічно, як і у випадку звичайних абразивних кругів. Для обробки металів рекомендується використовувати абразивні круги, виготовлені з матеріалів, призначених для обробки даного типу металу. Слід ознайомитися з документацією, що додається до абразивного круга. Для обробки керамічних матеріалів можна використовувати абразивні круги, призначені для обробки каменю або алмазні круги для сухого шліфування. Дротяні щітки і круги з паперовими наждачними дисками рекомендується використовувати для усунення з металевих поверхонь старих лакофарбових покриттів. Заборонено модифікувати центральний отвір круга, шпиндель або використовувати редукційні кільця з метою адаптації діаметра центрального отвору круга до діаметру шпинделя. Заборонено використовувати абразивні круги,47 ОРИГІНАЛЬНА ІНСТРУКЦІЯ

діаметр центрального отвору яких відрізняється від зазначених в таблиці з технічними характеристиками. Заборонено використовувати круги з ланцюгами або дискові пили, оскільки вони збільшують ризик відбиття інструмента у бік

Увага! Заборонено використовувати круги, які не дозволені для використання в даній інструкції. Навіть якщо вони можуть бути встановлені на шпинделі шліфувальної машини. Невідповідні круги можуть не витримати навантажень, що діють на них під час роботи кутової шліфувальної машини. Пошкоджені, тріснуті шліфувальні круги створюють небезпеку нанесення серйозних травм або смерті. ЕКСПЛУАТАЦІЯ ШЛІФУВАЛЬНОЇ МАШИНИ Вийняти акумулятор з гнізда електроінструмента! Перед початком роботи з інструментом необхідно перевірити, чи не пошкоджений корпус, кожух та акумулятор

За наявності будь-яких видимих пошкоджень заборонено використовувати шліфувальну машину! Встановити кожух захисту круга і рукоятку. Категорично заборонено працювати зі шліфувальною машиною без правильно встановленого кожуха абразивного круга! Вибрати відповідний для запланованої роботи тип абразивного круга і встановити його на шпинделі шліфувальної

Оброблюваний елемент закріпити так, щоб він не рухався під час обробки, напр., за допомогою затискачів або лещат. Круг шліфувальної машини обертається з високою швидкістю, і неправильне кріплення елемента, що обробляється, може призвести до неконтрольованого його переміщення в процесі обробки, що збільшує ризик отримання серйозних травм. Якщо елемент необхідно розрізати, тоді під ним з обох боків від лінії різання потрібно встановити опори, але так, щоб уникнути заклинювання відрізного круга в процесі різання. Опори повинні знаходитися з обох країв елемента, що розрізується і біля лінії різання. Одягати захисні окуляри, засоби для захисту органів слуху та робочі рукавиці. Переконатись, що вмикач знаходиться в положенні „вимкнено - 0”. Потім підключити акумулятор до інструмента. Прийняти відповідне положення, що гарантує рівновагу і ввімкнути шліфувальну машину вмикачем. Вмикач має блокування для запобігання випадковому запуску шліфувальної машини. Для ввімкнення машини необхідно перемістити кнопку блокування назад, щоб вона перебувала врівень з вимикачем - це дозволить натиснути вмикач. Можливість фіксації вимикача у ввімкненому положенні не передбачена - його необхідно весь час утримувати в натисненому положенні під час роботи. Приступити до роботи, прикладаючи відповідну сторону абразивного круга до оброблюваного матеріалу. - у випадку абразивного шліфувального круга шліфувати потрібно бічною і/або торцевою поверхнею круга, - у випадку пелюсткового абразивного круга шліфувати необхідно бічною поверхнею, так, щоб пелюстки наждачного паперу рухалися паралельно до поверхні, що обробляється, - у випадку круга з липучкою для кріплення паперових наждачних дисків шліфувати необхідно бічною поверхнею, - дротяною щіткою поверхню слід обробляти кінцями дроту, а не їхніми бічними поверхнями, - відрізні круги розрізують матеріал торцем, заборонено шліфувати торцем відрізних кругів. При шліфуванні бічною поверхнею шліфувальну машину необхідно утримувати під кутом не більше 30 градусів до оброблюваної поверхні (VII). Переміщати шліфувальну машину слід плавними рухами від себе і до себе. Під час різання відрізний круг повинен знаходиться під прямим кутом до поверхні, яку він розрізує. Не слід різати під іншим кутом. Заборонено змінювати кут відрізного круга відносно оброблюваного матеріалу безпосередньо під час різання. Різати необхідно тільки по прямій лінії. Недотримання цих правил збільшує ризик заклинювання круга в оброблюваному матеріалі, що може викликати відбиття інструмента у бік оператора або утворення в крузі тріщин і розривів. Під час різання шліфувальну машину слід вести в напрямку обертання круга (VIII). Під час роботи з шліфувальною машиною не слід занадто сильно натискати на оброблюваний матеріал і робити різкі рухи, щоб не спричинити заклинювання круга або утворення в ньому тріщин і розривів. Заборонено допускати перевантаження шліфувальної машини, температура зовнішніх поверхонь ніколи не повинна перевищувати 60°C. Для вимкнення шліфувальної машини потрібно відпустити кнопку ввімкнення. Після завершення роботи вимкнути шліфувальну машину, від’єднати акумуляторну батарею і виконати огляд. Увага! Круг може обертатися ще деякий час після вимкнення шліфувальної машини. Дочекатися повної зупинки абразивного круга перед тим, як відкласти інструмент. Перед початком огляду необхідно почекати поки круг охолоне. У процесі роботи абразивний круг і елемент, що обробляється, можуть розігрітися до високої температури. Пам’ятайте! Під час роботи з кутовою шліфувальною машиною: Завжди слід використовувати захист для очей. Заборонено використовувати абразивні круги з максимально допустимою швидкістю обертання меншою ніж 80 м/с. Не використовувати абразивні круги, максимальна допустима частота обертання яких менша швидкості обертання шліфувальної машини.48 ОРИГІНАЛЬНА ІНСТРУКЦІЯ

КОНСЕРВАЦІЯ ТА ОГЛЯД УВАГА! Перед початком регулювання, технічного обслуговування або консервації слід вийняти штепсель приладу з гнізда електромережі. Після завершення роботи слід перевірити технічний стан електроприладу шляхом зовнішнього огляду та оцінки: корпуса та рукоятки, електропровода з штепселем і відгинкою, роботи електричного вимикача, прохідності венти- ляційних щілин, іскрення щіток, рівня шуму при роботі підшипників та передачі, запуска та рівномірності роботи. Протягом гарантійного періоду користувач не може проводити додатковий монтаж електроприладів або заміну будь-яких елементів та частин, оскільки це викликає втрату гарантійних прав. Всілякі перебої, викриті під час огляду або роботи, є сигналом до проведення ремонту у сервісному пункті. Після завершення роботи корпус, вентиляційні щілини, перемикачі, додаткову рукоятку та щитки слід прочистити, напр., струменем повітря (тиск не більше 0,3 MPa), пензлем або сухою шматкою без застосовування хімічних речовин та миючих рідин. Прилад та затиски прочистити сухою чистою шматою.49 ORIGINALI INSTRUKCIJA
