РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ YT85720 Yato

3. входное отверстие

4. разгрузочное отверстие

5. дренажное отверстие

7. фильтр из материала

10. всасывающий шланг

12. дренажный фильтр

16. насадка для пруда

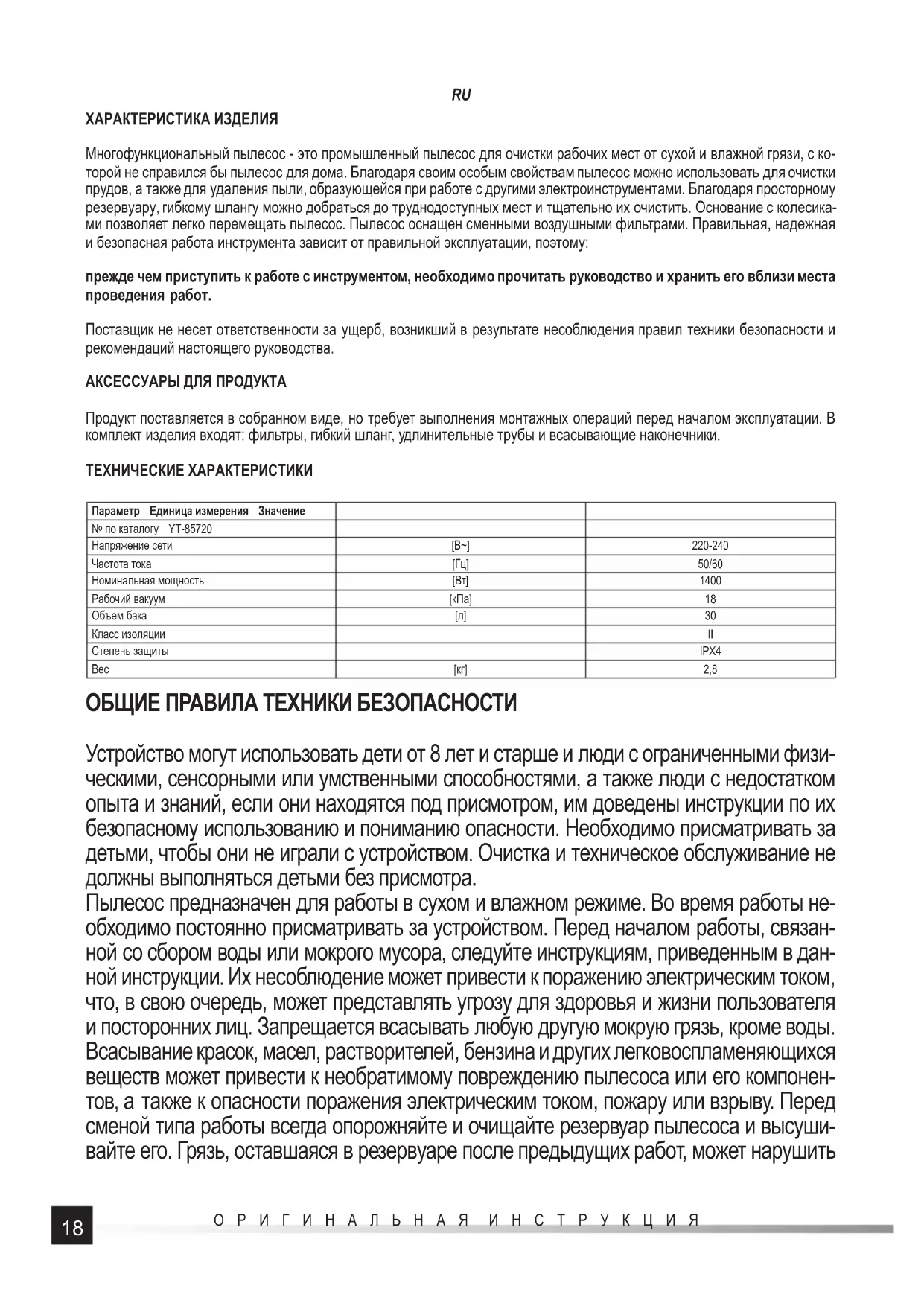

ХАРАКТЕРИСТИКА ИЗДЕЛИЯ Многофункциональный пылесос - это промышленный пылесос для очистки рабочих мест от сухой и влажной грязи, с ко- торой не справился бы пылесос для дома. Благодаря своим особым свойствам пылесос можно использовать для очистки прудов, а также для удаления пыли, образующейся при работе с другими электроинструментами. Благодаря просторному резервуару, гибкому шлангу можно добраться до труднодоступных мест и тщательно их очистить. Основание с колесика- ми позволяет легко перемещать пылесос. Пылесос оснащен сменными воздушными фильтрами. Правильная, надежная и безопасная работа инструмента зависит от правильной эксплуатации, поэтому: прежде чем приступить к работе с инструментом, необходимо прочитать руководство и хранить его вблизи места

Поставщик не несет ответственности за ущерб, возникший в результате несоблюдения правил техники безопасности и рекомендаций настоящего руководства. АКСЕССУАРЫ ДЛЯ ПРОДУКТА Продукт поставляется в собранном виде, но требует выполнения монтажных операций перед началом эксплуатации. В комплект изделия входят: фильтры, гибкий шланг, удлинительные трубы и всасывающие наконечники. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Параметр Единица измерения Значение № по каталогу YT-85720 Напряжение сети [В~] 220-240 Частота тока [Гц] 50/60 Номинальная мощность [Вт] 1400 Рабочий вакуум [кПа]18 Объем бака [л]30 Класс изоляции II Степень защиты IPX4 Вес [кг] 2,8 ОБЩИЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ Устройство могут использовать дети от 8 лет и старше и люди с ограниченными физи- ческими, сенсорными или умственными способностями, а также люди с недостатком опыта и знаний, если они находятся под присмотром, им доведены инструкции по их безопасному использованию и пониманию опасности. Необходимо присматривать за детьми, чтобы они не играли с устройством. Очистка и техническое обслуживание не должны выполняться детьми без присмотра. Пылесос предназначен для работы в сухом и влажном режиме. Во время работы не- обходимо постоянно присматривать за устройством. Перед началом работы, связан- ной со сбором воды или мокрого мусора, следуйте инструкциям, приведенным в дан- ной инструкции. Их несоблюдение может привести к поражению электрическим током, что, в свою очередь, может представлять угрозу для здоровья и жизни пользователя и посторонних лиц. Запрещается всасывать любую другую мокрую грязь, кроме воды. Всасывание красок, масел, растворителей, бензина и других легковоспламеняющихся веществ может привести к необратимому повреждению пылесоса или его компонен-

также к опасности поражения электрическим током, пожару или взрыву. Перед сменой типа работы всегда опорожняйте и очищайте резервуар пылесоса и высуши- вайте его. Грязь, оставшаяся в резервуаре после предыдущих работ, может нарушить19 ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

его работу в случае изменения ее характера. Никогда не засасывайте горячие, тлящи- еся или горящие предметы. Это может привести к пожару или взрыву и быть причиной серьезных травм или смерти. Максимальная температура всасываемых примесей не должна превышать 40 гр. C. Устройство предназначено для работы в закрытых поме- щениях и не должно подвергаться воздействию воды, включая атмосферные осадки. Перед подключением шнура питания к устройству убедитесь, что сетевое питание со- ответствует данным на заводской табличке устройства. Перед каждым использовани- ем проверьте состояние устройства, включая состояние шнура питания и вилки. Если вы заметите какие-либо неисправности, не используйте устройство. Поврежденные кабели и провода должны быть заменены новыми на специализированном предпри- ятии. Степень защиты, указанная в таблице с техническими характеристиками, будет обеспечена, если устройство подключено к розетке с по крайней мере такой же степе- нью защиты. Перед проведением технического обслуживания устройства убедитесь, что вилка шнура питания отсоединена от розетки. Храните устройство в недоступном для посторонних лиц месте, особенно для детей. Во время работы обращайте также внимание на то, чтобы устройство находилось в недоступном для посторонних лиц месте, особенно детей. Переносите устройство с помощью ручки, не перемещайте устройство, потянув за кабель питания. При ис- пользовании пылесоса в качестве устройства для обдува запрещается направлять выпускное отверстие шланга на людей и животных. Необходимо регулярно проверять состояние шланга. Запрещается использование пылесоса с поврежденным шлангом. ЭКСПЛУАТАЦИЯ УСТРОЙСТВА Подготовка к эксплуатации Перед первым использованием установите колесики в нижней части резервуара пылесоса. Штифт каждого колесика дол- жен быть вдавлен в отверстие в резервуаре (II). Убедитесь, что все колесики установлены и находятся на одной высоте, а штифты полностью спрятаны в отверстия резервуара (III). Пылесос оснащен поплавком (IV), который прекращает подачу воздуха каждый раз, когда резервуар переполняется. Пе- ред началом работы убедитесь, что поплавок и направляющие, в которых он перемещается, не повреждены, чистые и обеспечивают свободное перемещение поплавка. Каждый раз, когда поплавок работает, об этом сигнализирует более громкая работа двигателя и уменьшение силы всасывания. Внимание! Запрещается использовать пылесос без хорошо функционирующего поплавка. Пылесос оснащен двумя фильтрами. Губчатым, предназначенным для сухой и влажной работы, и фильтром из материала только для сухой работы. Губчатый фильтр установлен на корпусе поплавка (V). Убедитесь, что фильтр полностью закрывает направляющие поплавка. Фильтр из материала размещен на краю бака (VI). Убедитесь, что край фильтра прилегает к краю бака по всему периметру. Внимание! Пылесос следует всегда использовать с установленным губчатым фильтром. Фильтр из материала следует использовать только для всасывания сухого мусора. Поместите крышку пылесоса на край резервуара так, чтобы она прилегала к нему по всему периметру. Используйте защелки, чтобы прижать крышку к резервуару (VII). Обратите внимание на то, что на крышке есть метки, между которы- ми следует разместить каждую из защелок. Только таким образом будет обеспечена достаточная герметичность между крышкой и резервуаром. Если устройство будет использоваться в качестве пылесоса, к впускному отверстию должен быть прикреплен всасыва- ющий шланг. Соединение шланга имеет выступы, которыми следует попасть в направляющие воздухозаборника. После этого поверните конец шланга, чтобы заблокировать его во впускном отверстии (VIII). Если устройство используется в качестве устройства для продувки, всасывающий шланг должен быть подключен к вы- пускному отверстию для воздуха.20 ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Подсоедините трубу (IX) или выбранную насадку к другому концу шланга. Насадку также можно подсоединить к трубе (X). Трубы можно соединить друг с другом, чтобы получить длину, наиболее подходящую для выбранного вида работ. Резервуар в нижней части имеет отверстие, закрытое закручивающейся крышкой. Во время работы с водоемом снимите крышку отверстия и вместо нее подсоедините дренажный шланг (XI). На другом конце шланга прикрепите дренажный фильтр с помощью шнурка. Запуск пылесоса ВНИМАНИЕ! Запрещается всасывать пылесосом горячую золу. Температура отходов, всасываемых пылесосом, не долж- на превышать 40 гр. C. Пылесос может работать в непрерывном режиме или в автоматическом режиме, рекомендованном для опорожнения

Непрерывный режим включается при перемещении выключателя в положение, обозначенное «I». Пылесос работает в непрерывном режиме Выключение происходит после перевода выключателя в положение «O». Запуск автоматического режима наступает после переключения выключателя в положение «II». Пылесос запустится при- мерно на 30 секунд, а затем остановится примерно на 25 секунд. В таком цикле он будет работать до тех пор, пока не будет выключен при помощи поворота переключателя в положение «O». Работа с пылесосом Пылесос имеет несколько насадок, которые облегчают его работу. Широкая щетка используется для уборки пылесосом больших жестких полов и ковров с коротким ворсом. Круглая щетка используется для уборки пылесосом небольших участков, ее также можно использовать для уборки пы- лесосом мебели. Узкая насадка используется для очистки мест, слишком маленьких, чтобы их можно было очистить с помощью остальных

Насадка для пруда используется для опорожнения водоемов. Ручка всасывающего шланга оснащена регулятором силы всасывания. Открытие регулятора уменьшает силу всасыва- ния, отводя часть воздуха из шланга. Регулятор должен быть полностью закрыт во время влажной работы и при опорожнении пруда. При уборке пылесосом насадку следует нажимать только с силой, необходимой для очистки. Чрезмерное давление может повредить очищаемую поверхность и/ или насадку. Использование пылесоса в качестве воздуходувки Перед использованием пылесоса в качестве воздуходувки тщательно очистите резервуар, губчатый фильтр и снимите фильтр из материала. Подсоедините шланг к выпускному отверстию, убедитесь, что ничто не заслоняет входное отвер- стие, и запустите пылесос. Внимание! Запрещается использовать пылесосы в качестве воздуходувки для разведения огня. Использование пылесоса для опорожнения пруда Подсоедините всасывающий шланг к входу пылесоса, к другому концу шланга подсоедините насадку для пруда, не- посредственно или через трубы. Подсоедините дренажный шланг к дренажному отверстию и прикрепите дренажный фильтр на его другом конце. Дренажный шланг по всей его длине не должен располагаться выше дренажного отверстия. Только такая компоновка обеспечит опорожнение содержимого резервуара через дренажный шланг. Рекомендуется размещать шланг, по крайней мере, на небольшом уклоне. Дренажный шланг не должен быть изогнутым под острым углом, раздавленным или дефор- мированным таким образом, чтобы это препятствовало свободному потоку содержимого резервуара. Дренажный шланг должен быть направлен к месту, куда будет переливаться содержимое пруда. Погрузите в пруд насадку для пруда и запустите пылесос. Рекомендуется запускать его в автоматическом режиме. Однако, если пылесос запускается в непрерывном режиме, проверьте уровень заполнения резервуара, чтобы он не пе- реполнился. В автоматическом режиме опорожнение резервуара пылесоса происходит автоматически после остановки работы. Из-за грязи, которая может всасываться вместе с водой из водоема, следует проверить, опорожняется ли резервуар. Дренажное отверстие или шланг могут быть засорены грязью. Дренажный фильтр предназначен для удержания грязи, которая вытекает вместе с водой из резервуара пылесоса. Проверяйте состояние заполнения фильтра и при необходи- мости остановите работу пылесоса с помощью выключателя и опорожните фильтр.21 ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

По окончании работы выключите пылесос с помощью выключателя, а затем отсоедините вилку шнура питания от элек- трической розетки. Выполните операции по техническому обслуживанию пылесоса. Опорожнение резервуара пылесоса Закончив сухую уборку, снимите крышку пылесоса и проверьте уровень заполнения резервуара. В связи с емкостью резервуара рекомендуется опорожнять его после каждого использования. Это будет проще, чем опорожнение полного резервуара. По окончании влажной уборки снимите крышку пылесоса. Оставшуюся в резервуаре грязь можно удалить, наклонив резервуар. После опорожнения очистите резервуар струей воды, а затем тщательно высушите. Техобслуживание пылесоса Внимание! Перед началом любых работ по техническому обслуживанию убедитесь, что вилка шнура питания отсоеди- нена от сетевой

После каждого использования пылесоса проверьте резервуар и воздушный фильтр, как описано в разделе: «Подготовка

Очистите пылесос снаружи с помощью струи сжатого воздуха с давлением не более 0,3 МПа. Особое внимание следует уделить проходимости вентиляционных отверстий как на входе, так и на выходе. При необходимости очистите с помощью струи сжатого воздуха с давлением не более 0,3 МПа. Не используйте острые или металлические предметы для очист- ки вентиляционных отверстий. Не погружайте пылесос в воду для его очистки. Проверьте шланг пылесоса на наличие повреждений после и перед каждым использованием. Запрещается использовать поврежденный шланг. В случае всасы- вания воды или влажного мусора немедленно после работы очистите внутреннюю часть пылесоса, гибкий шланг, удлини- тельные трубы и насадки. Засохшая грязь может привести к необратимому повреждению пылесоса или его компонентов. Внутреннюю часть шланга и удлинительных труб следует очистить струей воды, отсоединив их от пылесоса, и дать пол- ностью высохнуть. Сильные загрязнения с корпуса очистите мягкой тряпочкой. Никогда не погружайте крышки пылесоса в воду или какую-либо другую жидкость. Не направляйте струю воды на крышку пылесоса. Фильтры пылесоса следует очищать чистой водою. Все фильтры следует полностью высушить перед их повторным ис- пользованием в пылесосе.22 ОРИГІНАЛЬНА ІНСТРУКЦІЯ
