INSTRUKCJA OBSŁUGI YT85720 Yato
PL ODKURZACZ WIELOFUNKCYJNY DO OCZKA WODNEGO
EN MULTIFUNCTIONAL VACUUM CLEANER FOR POND
DE MULTIFUNKTIONS-TEICHSAUGER
TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska
- pokrywa odkurzacza
- zbiornik
- otwór wlotowy
- otwór wylotowy
- otwór drenażowy
- włącznik
- filtr materiałowy
- filtr gąbkowy
- rura
- wąż ssący
- wąż drenażowy
- filtr drenażowy
- szczotka szeroka
- ssawka waska
- szczotka okragła
- ssawka do oczka
EN
Przeczytać instrukcję
Używaj gogle ochronne
Stosować rękawice ochronne
Use protective gloves
Druga klasa bezpieczeństwa elektrycznego
Ten symbol informuje o zakazie umieszczania zużytego sprzętu elektrycznego i elektronicznego (w tym baterii i akumulatorów) łącznie z innymi odpadami. Zużyty sprzęt powinien być zbierany selektywnie i przekazany do punktu zbierania w celu zapewnienia jego recyklingu i odzysku, aby ograniczać ilość odpadów oraz zmniejszyć stopnień wykorzystania zasobów naturalnych. Niekontrolowane uwalnianie składników niebezpiecznych zawartych w sprzęcie elektrycznym i elektronicznym może stanowić zagrożenie dla zdrowia ludzkiego oraz powodować negatywne zmiany w środowisku naturalnym. Gospodarstwo domowe pełni ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Więcej informacji o właściwych metodach recyklingu można uzyskać u władz lokalnych lub sprzedawcy.

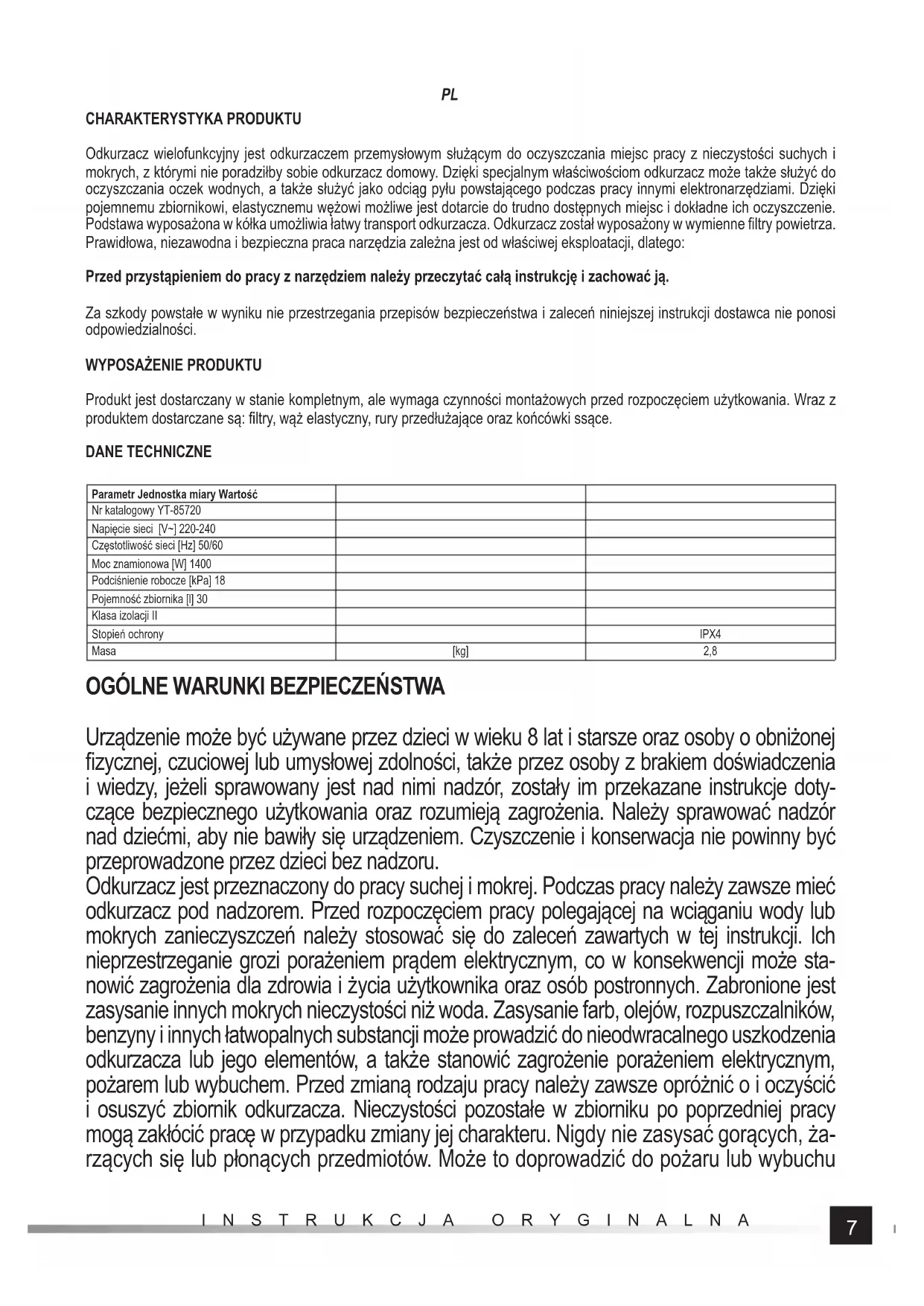

Odkurzacz wielofunkcyjny jest odkurzaczem przemysłowym służącym do oczyszczania miejsc pracy z nieczystości suchych i mokrych, z którymi nie poradziłby sobie odkurzacz domowy. Dzięki specjalnym właściwościom odkurzacz może także służyć do oczyszczania oczek wodnych, a także służyć jako odciąg pyłu powstającego podczas pracy innymi elektronarzędziami. Dzięki pojemnemu zbiornikowi, elastycznemu wężowi możliwe jest dotarcie do trudno dostępnych miejsc i dokładnie ich oczyszczenie. Podstawa wyposażona w kółka umożliwia łatwy transport odkurzacza. Odkurzacz został wyposażony w wymienne filtry powietrza. Prawidłowa, niezawodna i bezpieczna praca narzędzia zależna jest od właściwej eksploatacji, dlatego:
Przed przystąpieniem do pracy z narzędziem należy przeczytać całą instrukcję i zachować ją.
Za szkody powstałe w wyniku nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji dostawca nie ponosi odpowiedzialności.
Produkt jest dostarczany w stanie kompletnym, ale wymaga czynności montażowych przed rozpoczęciem użytkowania. Wraz z produktem dostarczane są: filtry, wąż elastyczny, rury przedłużające oraz końcówki ssące.
DANE TECHNICZNE
| Parametr Jednostka miary Wartość | ||
| Nr katalogowy YT-85720 | ||
| Napięcie sieci [V~] 220-240 | ||
| Częstotliwość sieci [Hz] 50/60 | ||
| Moc znamionowa [W] 1400 | ||
| Podciśnienie robocze [kPa] 18 | ||
| Pojemność zbiornika [I] 30 | ||
| Klasa izolacji II | ||
| Stopień ochrony | IPX4 | |
| Masa | [kg] | 2,8 |
OGÓLNE WARUNKI BEZPIECZEŃSTWA
Urządzenie może być używane przez dzieci w wieku 8 lat i starsze oraz osoby o obniżonej fizycznej, czuciowej lub umysłowej zdolności, także przez osoby z brakiem doświadczenia i wiedzy, jeżeli sprawowany jest nad nimi nadzór, zostały im przekazane instrukcje dotyczące bezpiecznego użytkowania oraz rozumieją zagrożenia. Należy sprawować nadzór nad dziećmi, aby nie bawiły się urządzeniem. Czyszczenie i konserwacja nie powinny być przeprowadzone przez dzieci bez nadzoru.
Odkurzacz jest przeznaczony do pracy suchej i mokrej. Podczas pracy należy zawsze mieć odkurzacz pod nadzorem. Przed rozpoczęciem pracy polegającej na wciąganiu wody lub mokrych zanieczyszczeń należy stosować się do zaleceń zawartych w tej instrukcji. Ich nieprzestrzeganie grozi porażeniem prądem elektrycznym, co w konsekwencji może stanowić zagrożenia dla zdrowia i życia użytkownika oraz osób postronnych. Zabronione jest zasysanie innych mokrych nieczystości niż woda. Zasysanie farb, olejów, rozpuszczalników, benzyny i innych łatwopalnych substancji może prowadzić do nieodwracalnego uszkodzenia odkurzacza lub jego elementów, a także stanowić zagrożenie porażeniem elektrycznym, pożarem lub wybuchem. Przed zmianą rodzaju pracy należy zawsze opróżnić o i oczyścić i osuszyć zbiornik odkurzacza. Nieczystości pozostałe w zbiorniku po poprzedniej pracy mogą zakłócić pracę w przypadku zmiany jej charakteru. Nigdy nie zasysać gorących, żarzących się lub płonących przedmiotów. Może to doprowadzić do pożaru lub wybuchu
PL
oraz narazić użytkownika na poważne obrażenia lub śmierć. Maksymalna temperatura zasysanych nieczystości nie może przekraczać 40 st. C. Urządzenie jest przeznaczone do pracy w pomieszczeniach zamkniętych i nie należy go wystawiać na działanie wody w tym opadów atmosferycznych.
Przed podłączeniem wtyczki kabla zasilającego urządzenie należy upewnić się, że parametry sieci zasilającej odpowiadają parametrom widocznym na tabliczce znamionowej urządzenia. Przed każdym użyciem należy sprawdzić stan urządzenia, w tym stan kabla zasilającego i wtyczki. W przypadku zauważenia jakichkolwiek usterek, nie należy używać urządzenia. Uszkodzone kable i przewody musza być wymienione na nowe w specjalistycznym zakładzie. Stopień ochrony podany w tabeli z danymi technicznymi zostanie zapewniony jeżeli urządzenie zostanie podłączone do gniazdka o co najmniej takim samym stopniu ochrony. Przed przystąpieniem do konserwacji urządzenia należy upewnić się, że została odłączona wtyczka przewodu zasilającego od gniazda sieciowego.
Urządzenie należy przechowywać w miejscu niedostępnym dla osób postronnych, zwłaszcza dzieci. Także podczas pracy należy zwrócić uwagę, aby urządzenie znajdowało się w miejscu niedostępnym dla osób postronnych, zwłaszcza dzieci. Urządzenie przenosić za pomocą uchwytu, nie przemieszczać urządzenia ciągnąc za kabel zasilający. W przypadku stosowania odkurzacza jako dmuchawy zabronione jest kierowanie wylotu węża w stronę ludzi i zwierząt. Należy regularnie sprawdzać stan węża. Zabronione jest użytkowanie odkurzacza z uszkodzonym wężem.
OBSŁUGA URZĄDZENIA
Przygotowanie do pracy
Przed pierwszym użyciem należy zamontować kółka w dnie zbiornika odkurzacza. Trzpień każdego z kółek należy wcisnąć w otwór w zbiorniku (II). Należy się upewnić, że wszystkie kółka zostały zamontowane i znajdują się na tej samej wysokości, trzpie-nie w pełni schowały się w otworach zbiornika (III).
Odkurzacz został wyposażony w pływak (IV), który odcina dopływ powietrza za każdym razem gdy zbiornik ulegnie przepelnieniu. Przed rozpoczęciem pracy należy się upewnić, że pływak i prowadnice w których się porusza nie uległy uszkodzeniu, są czyste i zapewniają swobodny ruch pływaka. Każdorazowe zadziałanie pływaka jest sygnalizowane za pomocą głośniejszej pracy silnika oraz spadkiem siły ssącej.
Ostrzeżenie! Zabronione jest stosowanie odkurzacza bez sprawnie działającego pływaka.
Odkurzacz został wyposażony w dwa filtry. Gąbkowy, przeznaczony do pracy na sucho i mokro oraz materiałowy przeznaczony tylko do pracy na sucho.
Filtr gąbkowy zakłada się na obudowę pływaka (V). Należy się upewnić, że filtr dokładnie zakrył prowadnice pływaka.
Filtr materiałowy umieszczna się na krawędzi zbiornika (VI). Należy się upewnić, że krawędź filtru przylega do krawędzi zbiornika na całym obwodzie.
Ostrzeżenie! Odkurzacz należy zawsze używać z założonym filtrem gąbkowym. Filtr materiałowy należy stosować tylko podczas zasysania suchych nieczystości.

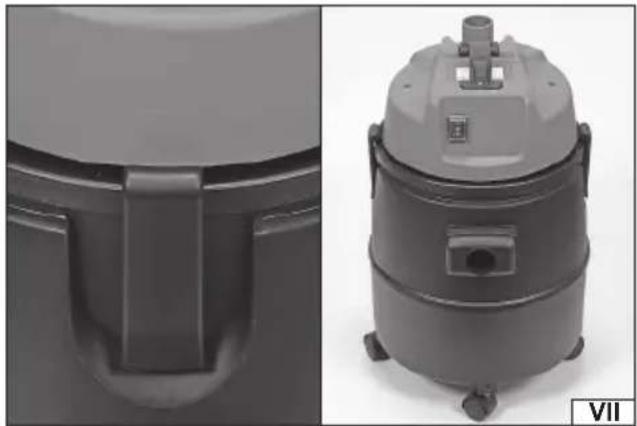

Pokrywę odkurzacza należy umieścić na krawędzi zbiornika tak, aby przylegała do niej na całym obwodzie. Za pomocą za-trzasków docisnąć pokrywę do zbiornika (VII). Żwrócić uwagę na to, że na pokrywie znajdują się znaczniki pomiędzy którymi powinien znaleźć się każdy z zatrzasków. Tylko w taki sposób zostanie zapewniona wystarczająca szczelność pomiędzy pokrywą i zbiornikiem.
Jeżeli urządzenie będzie używane w charakterze odkurzacza do otworu wlotowego należy dołączyć wąż ssący. Przyłącze węża posiada wypustki, którymi należy trafić w prowadnice wlotu powietrza. Następnie obrócić końcówkę węża, aby zablokować ją we włocie (VIII).
W przypadku wykorzystania urządzenia jako dmuchawy wąż ssący należy przyłączyć do wylotu powietrza.
PL
Do drugiego końca węża należy przyłączyć rurę (IX) lub wybraną ssawkę. Ssawkę można także przyłączyć do rury (X). Rury można łączyć ze sobą, aby uzyskać długość najbardziej dopasowaną do wybranego rodzaju pracy.
Zbiornik w dolnej części posiada otwór zamykany zakręcaną pokrywą. W przypadku pracy z oczkiem wodnym należy zdemon-tować pokrywę otworu i zamiast niej przyłączyć wąż drenażowy (XI). Na drugim końcu węża należy zamocować filtr drenażowy, za pomocą sznurka.
Uruchamianie odkurzacza
UWAGA! Zabroniona jest praca odkurzaczem z gorącym popiołem. Temperatura wciąganych przez odkurzacz odpadków nie może przekraczać 40 st. C.
Odkurzacz może pracować w trybie ciągłym lub w trybie automatycznym zalecanym do opróżniania oczek wodnych.
Tryb ciągły uruchamia się przestawiając włącznik w pozycję oznaczoną „I”. Odkurzacz pracuje w trybie ciągłym.
Wyłączenie następuje przez przestawienie włącznika w pozycję oznaczoną „O”.
Uruchomienie trybu automatycznego nastąpi po przestawieniu włącznika w pozycje oznaczoną „II”. Odkurzacz uruchomi się na czas ok. 30 sekund, a następnie wstrzyma pracę na ok. 25 sekund. W takim cyklu będzie pracował do momentu wyłączenia go przez przestawienie włącznika w pozycję „O”.
Praca odkurzaczem
Odkurzacz posiada kilka ssawek, które ułatwiają pracę.
Szczotka szeroka służy do odkurzania dużych podłóg twardych i dywanów z krótkim włosiem.
Szczotka okrągła służy do odkurzania niewielkich obszarów, można ją także wykorzystać do odkurzania mebli.
Ssawka wąska służy do sprzątania w miejscach zbyt małych, aby mogły zostać posprzątane za pomocą pozostałych ssawek.
Ssawka do oczka wodnego służy do opróżniania oczek wodnych.
Rękojeść węża ssącego posiada regulator siły ssania. Otwarcie regulatora zmniejsza siłę ssania, przekierowując część powietrza poza wąż.
Regulator należy całkowicie zamknąć podczas pracy na mokro oraz podczas opróżniania oczka wodnego.
Podczas odkurzania ssawkę należy dociskać tylko z taką siłą, jaka jest niezbędna do czyszczenia. Nadmierny nacisk może zniszczyć czyszczoną powierzchnię i/ lub ssawkę.
Wykorzystanie odkurzacza jako dmuchawy
Przed wykorzystaniem odkurzacza jako dmuchawy należy dokładnie oczyścić zbiornik oraz wyczyścić filtr gąbkowy i zdemon-tować filtr materiałowy. Wąż podłączyć do otworu wylotowego, upewnić się, że nic nie przysłania otworu wlotowego i uruchomić odkurzacz.
Ostrzeżenie! Zabronione jest wykorzystywanie odkurzaczy jako dmuchawy do rozniecania ognia.
Wykorzystanie odkurzacza do opróżniania oczka wodnego
Wąż ssący podłączyć do wlotu odkurzacza, do drugiego końca węża podłączyć ssawkę do oczka wodnego, bezpośrednio lub za pośrednictwem rur. Do otworu drenażowego podłączyć wąż drenażowy, a na jego drugim końcu zamocować filtr drenażowy.
Wąż drenażowy na całej długości nie może być umieszczony wyżej od otworu drenażowego. Tylko takie ułożenie zapewni, że zawartość zbiornika będzie mogła być opróżniona przez wąż drenażowy. Zaleca się, aby ułożyć wąż przynajmniej na niewielkim spadku. Wąż drenażowy nie może być zgięty pod ostrym kątem, zgnieciony lub zdeformowany w sposób, który uniemożliwi swobodny przepływ zawartości zbiornika. Wąż drenażowy należy skierować do miejsca gdzie będzie przelewana zawartość oczka wodnego.
Sawkę do oczka wodnego zanurzyć w oczku i uruchomić odkurzacz. Zalecane jest uruchomienie w trybie automatycznym.
Jeżeli jednak odkurzacz zostanie uruchomiony w trybie ciągłym należy kontrolować stopień napełnienia zbiornika, aby nie uległ przepelnieniu.
W trybie automatycznym opróżnienie zbiornika odkurzacza nastąpi samoczynnie po zatrzymaniu pracy.
Ze względu na nieczystości, które mogą zostać zassane razem z wodą z oczka wodnego należy kontrolować czy zbiornik jest opróżniany. Otwór drenażowy lub wąż mogą zostać zatkane przez nieczystości. Zadaniem filtra drenażowego jest zatrzymanie nieczystości, które wypływają razem z wodą ze zbiornika odkurzacza. Należy kontrolować stan napełnienia filtra i w razie potrzeby zatrzymać pracę odkurzacza włącznikiem i opróżnić filtr.
Po skończonej pracy wyłączyć odkurzacz włącznikiem, a następnie odłączyć wtyczkę przewodu zasilającego od gniazda sieciowego. Przystąpić do czynności konserwujących odkurzacz.
Opróżnianie zbiornika odkurzacza
PL
Po skończonej pracy na sucho należy zdemontować pokrywę odkurzacza i skontrolować stan napełnienia zbiornika. Ze względu na pojemność zbiornika, zaleca się go opróżniać po każdym użyciu. Będzie to łatwiejsze niż opróżnienie pełnego zbiornika. Po skończonej pracy na mokro należy zdemontować pokrywę odkurzacza. Nieczystości pozostałe w zbiorniku można usunąć przechylając zbiornik. Po opróżnieniu zbiornik wyczyścić za pomocą strumienia wody, a następnie dokładnie osuszyć.
Konserwacja odkurzacza
Uwaga! Przed rozpoczęciem jakichkolwiek czynności konserwujących, należy się upewnić, że wtyczka przewodu zasilającego została odłączona od gniazdka sieciowego.
Po każdorazowym użyciu odkurzacza należy sprawdzić zbiornik, uszczelkę pokrywy oraz filtry powietrza w sposób opisany w punkcie: "Przygotowanie do pracy".
Odkurzacz z zewnątrz oczyścić za pomocą strumienia sprężonego powietrza o ciśnieniu nie większym niż 0,3 MPa. Szczególną uwagę zwrócić na drożność otworów wentylacyjnych, zarówno wlotowych jak i wylotowych. W razie potrzeby oczyścić za pomocą strumienia sprężonego powietrza o ciśnieniu nie większym niż 0,3 MPa. Nie stosować ostrych, metalowych przedmiotów do czyszczenia otworów wentylacyjnych. Nie zanurzać odkurzacza w wodzie aby go wyczyścić. Wąż odkurzacza należy sprawdzać po i przed każdym użyciem pod kątem uszkodzeń. Zabronione jest używanie uszkodzonego węża. W przypadku zasysania wody lub mokrych nieczystości, należy oczyścić wnętrze odkurzacza, wąż giętki, rury przedłużające oraz końców natychmiast po zakończeniu pracy. Zaschnięte nieczystości mogą doprowadzić do nieodwracalnego uszkodzenia odkurzacza lub jego elementów.
Wnętrze węża oraz rur przedłużających należy oczyścić za pomocą strumienia wody, po uprzednim odłączeniu od odkurzacza, a następnie pozostawić do całkowitego wyschnięcia. Większe zabrudzenia z obudowy usunąć za pomocą miękkiej szmatki. Pokrywy odkurzacza nigdy nie zanurzać w wodzie lub jakimkolwiek innym płynie. Nie kierować strumienia wody na pokrywę odkurzacza.
Filtry odkurzacza oczyścić za pomocą czystej wody. Wszystkie filtry należy całkowicie osuszyć przed ponownym zastosowaniem ich w odkuraczu.
