INSTRUKCJA OBSŁUGI YT-85710 Yato

PL ODKURZACZ PRZEMYSŁOWY

EN INDUSTRIAL VACUUM CLEANER

DE INDUSTRIESTAUBSAUGER

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska

PL EN DE RU UA LT LV CZ SK HU RO ES FR IT NL GR

1. pokrywa odkurzacza
2. zbiornik
3. kółko
4. podstawa kółka
5. otwór wlotowy
6. otwór wylotowy
7. włącznik
8. fi ltr do pracy na sucho
9. fi ltr do pracy na mokro
10. rura
11. wąż elastyczny
12. szczotka
13. wąska ssawka

EN

Napięcie i częstotliwość znamionowa

Podciśnienie robocze

Operating vacuum

Nennunterdruck

Druga klasa bezpieczeństwa elektrycznego

Przeczytać instrukcję

Używać gogle ochronne

Stosować rękawice ochronne

Use protective gloves

Ten symbol informuje o zakazie umieszczania zużytego sprzętu elektrycznego i elektronicznego (w tym baterii i akumulatorów) łącznie z innymi odpadami. Zużyty sprzęt powinien być zbierany selektywnie i przekazany do punktu zbierania w celu zapewnienia jego recyklingu i odzysku, aby ograniczać ilość odpadów oraz zmniejszyć stopnień wykorzystania zasobów naturalnych. Niekontrolowane uwalnianie składników niebezpiecznych zawartych w sprzęcie elektrycznym i elektronicznym może stanowić zagrożenie dla zdrowia ludzkiego oraz powodować negatywne zmiany w środowisku naturalnym. Gospodarstwo domowe pełni ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Więcej informacji o właściwych metodach recyklingu można uzyskać u władz lokalnych lub sprzedawcy.

Odkurzacz przemysłowy służy do oczyszczania miejsc pracy z nieczystości suchych i mokrych, z którymi nie poradziłby sobie odkurzacz domowy. Może także służyć jako odciąg pyłu powstającego podczas pracy innymi elektronarzędziami. Dzięki pojemnemu zbiornikowi, elastycznemu wężowi możliwe jest dotarcie do trudno dostępnych miejsc i dokładne ich oczyszczenie. Podstawa wyposażona w kółka umożliwia łatwy transport odkurzacza. Odkurzacz został wyposażony w wymienne filtry powietrza. Prawidłowa, niezawodna i bezpieczna praca narzędzia zależna jest od właściwej eksploatacji, dlatego:

Przed przystąpieniem do pracy z narzędziem należy przeczytać całą instrukcję i zachować ją.

Za szkody powstałe w wyniku nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji dostawca nie ponosi odpowiedzialności.

Produkt jest dostarczany w stanie kompletnym i nie wymaga montażu. Wraz z produktem dostarczane są: filtry, wąż elastyczny, rury przedłużające oraz dwie końcówki ssące: szeroka i wąska.

DANE TECHNICZNE

Parametr Jednostka miary Wartość
Nr katalogowy YT-85710
Napięcie sieci [V~] 220-240
Częstotliwość sieci [Hz] 50/60
Moc znamionowa [W] 2400
Podciśnienie robocze [kPa] 18
Pojemność zbiornika	[!]	70
Klasa izolacji		II
Stopień ochrony		IPX4
Masa	[kg]	6,7

OGÓLNE WARUNKI BEZPIECZEŃSTWA

Urządzenie może być używane przez dzieci w wieku 8 lat i starsze oraz osoby o obniżonej fizycznej, czuciowej lub umysłowej zdolności, także przez osoby z brakiem doświadczenia i wiedzy, jeżeli sprawowany jest nad nimi nadzór, zostały im przekazane instrukcje dotyczące bezpiecznego użytkowania oraz rozumieją zagrożenia. Należy sprawować nadzór nad dziećmi, aby nie bawiły się urządzeniem. Czyszczenie i konserwacja nie powinny być przeprowadzone przez dzieci bez nadzoru. Odkurzacz jest przeznaczony do pracy suchej i mokrej. Przed rozpoczęciem pracy polegającej na wciąganiu wody lub mokrych zanieczyszczeń należy stosować się do zaleceń zawartych w tej instrukcji. Ich nieprzestrzeganie grozi porażeniem prądem elektrycznym, co w konsekwencji może stanowić zagrożenia dla zdrowia i życia użytkownika oraz osób postronnych.Zabronione jest zasysanie innych mokrych nieczystości niż woda. Zasysanie farb, olejów, rozpuszczalników, benzyny i innych łatwopalnych substancji może prowadzić do nieodwracalnego uszkodzenia odkurzacza lub jego elementów, a także stanowić zagrożenie porażeniem elektrycznym, pożarem lub wybuchem. Przed zmianą rodzaju pracy należy zawsze opróżnić o i oczyścić i osuszyć zbiornik odkurzacza. Nieczystości pozostałe w zbiorniku po poprzedniej pracy mogą zakłócić pracę w przypadku zmiany jej charakteru. Nigdy nie zasysać gorących, żarzących się lub płonących przedmiotów. Może to doprowadzić do pożaru lub wybuchu oraz narazić użytkownika na poważne obrażenia lub śmierć. Maksymalna temperatura zasysanych nieczystości nie może przekraczać 40 st. C. Urządzenie jest przeznaczone do pracy w

PL

pomieszczeniach zamkniętych i nie należy go wystawiać na działanie wody w tym opadów atmosferycznych. Przed podłączeniem wtyczki kabla zasilającego urządzenie należy upewnić się, że parametry sieci zasilającej odpowiadają parametrom widocznym na tabliczce znamionowej urządzenia. Przed każdym użyciem należy sprawdzić stan urządzenia, w tym stan kabla zasilającego i wtyczki. W przypadku zauważenia jakichkolwiek usterek, nie należy używać urządzenia. Uszkodzone kable i przewody musza być wymienione na nowe w specjalistycznym zakładzie. Stopień ochrony podany w tabeli z danymi technicznymi zostanie zapewniony jeżeli urządzenie zostanie podłączone do gniazdka o co najmniej takim samym stopniu ochrony. Przed przystąpieniem do konserwacji urządzenia należy upewnić się, że została odłączona wtyczka przewodu zasilającego od gniazda sieciowego. Urządzenie należy przechowywać w miejscu niedostępnym dla osób postronnych, zwłaszcza dzieci. Także podczas pracy należy zwrócić uwagę, aby urządzenie znajdowało się w miejscu niedostępnym dla osób postronnych, zwłaszcza dzieci. Urządzenie przenosić za pomocą uchwytu, nie przemieszczać urządzenia ciągnąc za kabel zasilający. W przypadku stosowania odkurzacza jako dmuchawy zabronione jest kierowanie wylotu węża w stronę ludzi i zwierząt. Należy regularnie sprawdzać stan węża. Zabronione jest użytkowanie odkurzacza z uszkodzonym wężem.

OBSŁUGA URZĄDZENIA

Przygotowanie do pracy

Sprawdzić zbiornik odkurzacza, w razie potrzeby opróżnić go z odpadów.

Sprawdzić stan filtrów. W przypadku zabrudzenia filtry przeznaczone do pracy na sucho (papierowe) oraz z włókniny należy czyścić tylko na sucho za pomocą strumienia sprężonego powietrza o ciśnieniu nie większym niż 0,3 MPa. Jeżeli zanieczyszczenia nie dają się usunąć z filtru, należy je wymienić na nowe. Filtry przeznaczone do pracy na mokro (gąbkowe) można oczyścić zanurzając je w letniej wodzie z dodatkiem mydła. Po oczyszczeniu wypłukać w czystej wodzie i odcisnąć nadmiar wody. Nie wykręcać. Pozostawić do całkowitego wyschnięcia.

Sprawdzić stan uszczelek, jeżeli zostaną zaobserwowane uszkodzenia, należy uszczelki wymienić na nowe.

UWAGA! Zabroniona jest praca odkurzaczem bez zamontowanego właściwie filtru powietrza. Może to doprowadzić do uszkodzenia odkurzacza, a także do porażenia prądem elektrycznym.

Podstawa odkurzacza została wyposażona w możliwość montażu kółek. Przednie kółka obrotowe zamocować wsuwając trzpie-nie kółek w otwory w podstawie zbiornika (II). Oś z kółkami tylnymi zamocować za pomocą wkrętów do podstawy (III).

Do spodniej strony zbiornika został przymocowany metalowy łańcuszek. Należy się upewnić, że podczas pracy będzie miał on kontakt z podłożem, pozwoli to odprowadzić ładunki elektrostatyczne gromadzące się podczas pracy.

Odkurzacz został wyposażony w pływak (IV), który odcina dopływ powietrza za każdym razem gdy zbiornik ulegnie przepelnieniu. Przed rozpoczęciem pracy należy się upewnić, że pływak i prowadnice w których się porusza nie uległy uszkodzeniu, są czyste i zapewniają swobodny ruch pływaka. Każdorazowe zadziałanie pływaka jest sygnalizowane za pomocą głośniejszej pracy silnika oraz spadkiem siły ssącej.

Uwaga! Zabronione jest stosowanie odkurzacza bez sprawnie działającego pływaka.

Odkurzacz został wyposażony w dwa rodzaje filtrów przeznaczonych do różnego rodzaju pracy.

Filtr wykonany z gąbki służy do pracy na mokro. Filtr papierowy oraz włókninowy służy do pracy na sucho.

Niezależenie od rodzaju, filtr należy nasunąć na prowadnice pływaka tak, aby zostały zasłonięte na całej długości (V).

Upewnić się, że filtr nie zsunie się samoistnie z prowadnic pływaka.

Nie należy stosować niewłaściwego rodzaju filtru. Użycie filtra przeznaczonego do pracy na sucho do filtrowania podczas pracy na mokro doprowadzi do uszkodzenia filtra, które może doprowadzić do uszkodzenia odkurzacza. Użycie filtra przeznaczonego do pracy na mokro do filtrowania podczas pracy na sucho nie zapewni właściwego poziomu filtrowania, co może doprowadzić do uszkodzenia odkurzacza.

W przypadku pracy na sucho należy pomiędzy krawędzią zbiornika, a pokrywą zamocować filtr wykonany z włókniny (V). Upewnić się, że gumowy kołnierz filtra, krawędź zbiornika oraz krawędź pokrywy są wolne od zanieczyszczeń. Zapewni to dokładne uszczelnienie zbiornika po zamocowaniu pokrywy, a tym samym zwiększy wydajność pracy.

PL

Pokrywę zamocować na górnej krawędzi zbiornika odkurzacza, tak aby przylegała całym obwodem. Za pomocą zatrzasków docisnąć pokrywę do zbiornika. Zwrócić uwagę na to, że na pokrywie znajdują się dwa oznaczone miejsca, umożliwiające uzyskanie poprawnej szczelności połączenia (VI).

Podłączyć do otworu wlotowego wąż elastyczny. Przyłącze węża należy wsunąć w otwór, tak aby nacięcia na niej trafiły w wystę-py otworu wlotowego, a następnie przekręcić w kierunku zgodnym ze strzałką opisaną „CLOSE” (VII). Upewnić się, że wąż nie wysunie się z otworu podczas pracy.

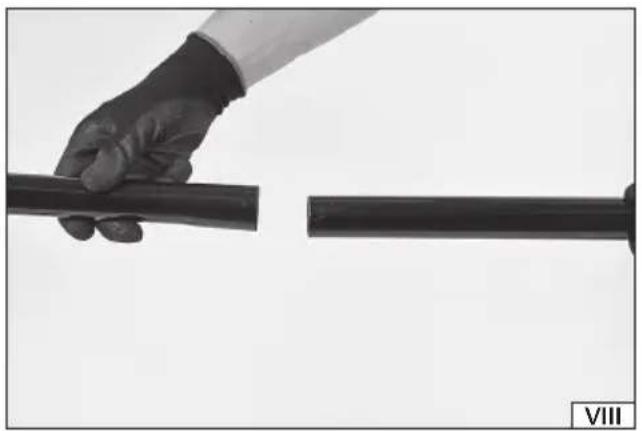

Połączyć obie części rur ze sobą, wsuwając węższy koniec rury w szerszy (VIII). Następnie rurę połączyć z wolnym końcem węża elastycznego, także wsuwając węższy koniec węża w szerszy koniec rury (IX).

W analogiczny sposób na wolnym końcu rury zamocować akcesorium w postaci szczotki lub wąskiej ssawki (X).

Należy wybrać odpowiednie akcesorium do wybranego rodzaju pracy. Szczotka jest przeznaczona do oczyszczania dużych i płaskich powierzchni, a wąska ssawka do miejsc nieosiągalnych za pomocą końcówki szerokiej.

W celu demontażu węża należy obrócić jego złącze w kierunku wskazywanym przez strzałkę opisaną „OPEN”, a następnie wysunąć przyłącze z otworu wlotowego. Demontaż rur przedłużających oraz końcówek należy przeprowadzić odwrotnie do montażu.

Odkurzacz umożliwia podłączenie węża także do otworu wylotowego, przez co można go stosować w charakterze dmuchawy. Wąż podłącza się w podobny sposób jak do otworu włotowego: wsunięcie i obrót celem zablokowania.

Podstawa zbiornika oraz pokrywa odkurzacza zostały wyposażona w uchwyty pozwalające na tymczasowe zamocowanie wyposażenia na czas pracy lub przechowywania odkurzacza. W uchwytach podstawy można zamocować rury przedłużające oraz końcówki ssące (XI).

Praca odkurzaczem

UWAGA! Zabroniona jest praca odkurzaczem z gorącym popiołem. Temperatura wciąganych przez odkurzacz odpadków nie może przekraczać 40 st. C.

Upewnić się, że poprawnie wykonano wszystkie czynności przygotowawcze.

Upewnić się, że włącznik odkurzacza znajduje się pozycji wyłączony – „O”.

Wtyczkę kabla zasilającego włożyć do gniazdka sieciowego, a następnie włącznik przełączyć w pozycję włączony „I” (XII).

Odkurzacz został wyposażony w dwa włączniki. Przestawienie dowolnego z nich w pozycję włączony – „l” spowoduje uruchomienie odkurzacza i pracę w trybie zwykłym. Dodatkowe przestawienie drugiego włącznika w pozycję włączony – „l” spowoduje uruchomienie pracy w trybie zwiększonej wydajności. Zwiększa się siła ciągu odkurzacza oraz pobór energii elektrycznej.

Aby zatrzymać pracę odkurzacza należy oba włączniki przestawić w pozycję wyłączony – „O”

Szczotka została wyposażona w dźwignię wysuwającą włosie. Wlosie należy wysunąć podczas sprzątania gładkich, twardych powierzchni. Wykładziny dywanowe oraz dywany zaleca się sprzątać ze schowanym włosiem.

Po skończonej pracy wyłączyć odkurzacz włącznikiem, a następnie odłączyć wtyczkę przewodu zasilającego od gniazda sieciowego. Przystąpić do czynności konserwujących odkurzacz.

Opróżnianie zbiornika odkurzacza

Po skończonej pracy na sucho należy zdemontować pokrywę odkurzacza i skontrolować stan napełnienia zbiornika. Ze względu na pojemność zbiornika, zaleca się go opróżniać po każdym użyciu. Będzie to łatwiejsze niż opróżnienie pełnego zbiornika.

Po skończonej pracy na mokro należy zdemontować pokrywę odkurzacza. Zbiornik został wyposażony w pokrywę umieszczoną w pobliżu jego podstawy. Otwarcie pokrywy spowoduje opróżnienie zbiornika.

Nieczystości pozostałe w zbiorniku można usunąć przechylając zbiornik. Po opróżnieniu zbiornik wyczyścić za pomocą strumienia wody. Zamknąć pokrywę, a następnie dokładnie osuszyć.

Uwaga! Jeżeli w trakcie pracy zostaną zaobserwowane podejrzane drgania, spadek siły ciągu lub będzie słychać głośniejszą pracę silnika może to oznaczać zapelnienie zbiornika lub zapchanie węża, rur przedłużających lub końców ssącej. W takim przypadku należy odkurzacz natychmiastowo wyłączyć włącznikiem oraz odłączyć wtyczkę kabla zasilającego od gniazdka sieciowego. Następnie opróżnić zbiornik oraz sprawdzić drożność węża oraz końcówki. W razie potrzeby udroźnić. Jeżeli nie będzie możliwe udrożnienie węża, rur przedłużających lub końcówki ssącej należy je wymienić na nowe przed podjęciem dalszej pracy.

Uwaga! W przypadku stosowania odkurzacza jako dmuchawy należy się upewnić, że zbiornik został opróżniony ze wszystkich odpadków, został odłączony worek, a filtr wyczyszczony lub wymieniony na nowy. Istnieje ryzyko zassania nieczystości zgromadzonych w zbiorniku lub worku przez otwór wylotowy.

Konserwacja odkurzacza

Uwaga! Przed rozpoczęciem jakichkolwiek czynności konserwujących, należy się upewnić, że wtyczka przewodu zasilającego została odłączona od gniazdka sieciowego.

PL

Po każdorazowym użyciu odkurzacza należy sprawdzić zbiornik, uszczelkę pokrywy oraz filtry powietrza w sposób opisany w punkcie: "Przygotowanie do pracy".

Odkurzacz z zewnątrz oczyścić za pomocą strumienia sprężonego powietrza o ciśnieniu nie większym niż 0,3 MPa. Szczególną uwagę zwrócić na drożność otworów wentylacyjnych, zarówno wlotowych jak i wylotowych. W razie potrzeby oczyścić za pomocą strumienia sprężonego powietrza o ciśnieniu nie większym niż 0,3 MPa. Nie stosować ostrych, metalowych przedmiotów do czyszczenia otworów wentylacyjnych. Nie zanurzać odkurzacza w wodzie aby go wyczyścić. Wąż odkurzacza należy sprawdzać po i przed każdym użyciem pod kątem uszkodzeń. Zabronione jest używanie uszkodzonego węża. W przypadku zasysania wody lub mokrych nieczystości, należy oczyścić wnętrze odkurzacza, wąż giętki, rury przedłużające oraz końców natychmiast po zakończeniu pracy. Zaschnięte nieczystości mogą doprowadzić do nieodwracalnego uszkodzenia odkurzacza lub jego elementów. Wętrze węża oraz rur przedłużających należy oczyścić za pomocą strumienia wody, po uprzednim odłączeniu od odkurzacza, a następnie pozostawić do całkowitego wyschnięcia. Większe zabrudzenia z obudowy usunąć za pomocą miękkiej szmatki.
