HASZNÁLATI ÚTMUTATÓ YT85720 Yato

13. szczotka szeroka

13. széles porszívófej

14. keskeny szívófej

16. víztározó szívófej

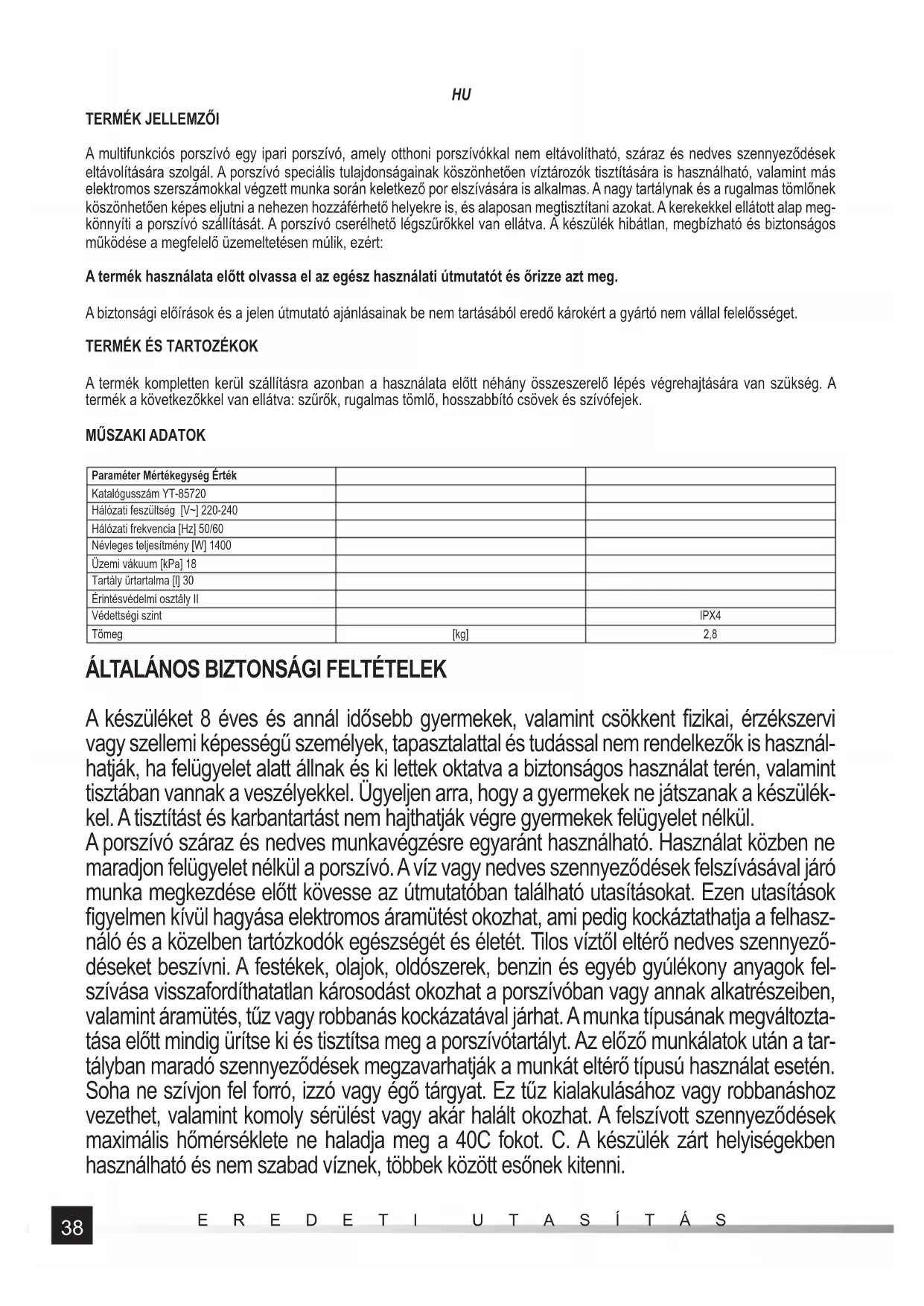

A multifunkciós porszívó egy ipari porszívó, amely otthoni porszívókkal nem eltávolítható, száraz és nedves szennyeződések eltávolítására szolgál. A porszívó speciális tulajdonságainak köszönhetően víztározók tisztítására is használható, valamint más elektromos szerszámokkal végzett munka során keletkező por elszívására is alkalmas. A nagy tartálynak és a rugalmas tömlőnek köszönhetően képes eljutni a nehezen hozzáférhető helyekre is, és alaposan megtisztítani azokat. A kerekekkel ellátott alap meg- könnyíti a porszívó szállítását. A porszívó cserélhető légszűrőkkel van ellátva. A készülék hibátlan, megbízható és biztonságos működése a megfelelő üzemeltetésen múlik, ezért: A termék használata előtt olvassa el az egész használati útmutatót és őrizze azt meg. A biztonsági előírások és a jelen útmutató ajánlásainak be nem tartásából eredő károkért a gyártó nem vállal felelősséget.

TERMÉK ÉS TARTOZÉKOK

A termék kompletten kerül szállításra azonban a használata előtt néhány összeszerelő lépés végrehajtására van szükség. A termék a következőkkel van ellátva: szűrők, rugalmas tömlő, hosszabbító csövek és szívófejek.

Paraméter Mértékegység Érték Katalógusszám YT-85720 Hálózati feszültség [V~] 220-240 Hálózati frekvencia [Hz] 50/60 Névleges teljesítmény [W] 1400 Üzemi vákuum [kPa] 18 Tartály űrtartalma [l] 30 Érintésvédelmi osztály II Védettségi szint IPX4 Tömeg [kg] 2,8

ÁLTALÁNOS BIZTONSÁGI FELTÉTELEK

A készüléket 8 éves és annál idősebb gyermekek, valamint csökkent fi zikai, érzékszervi vagy szellemi képességű személyek, tapasztalattal és tudással nem rendelkezők is használ- hatják, ha felügyelet alatt állnak és ki lettek oktatva a biztonságos használat terén, valamint tisztában vannak a veszélyekkel. Ügyeljen arra, hogy a gyermekek ne játszanak a készülék- kel. A tisztítást és karbantartást nem hajthatják végre gyermekek felügyelet nélkül. A porszívó száraz és nedves munkavégzésre egyaránt használható. Használat közben ne maradjon felügyelet nélkül a porszívó. A víz vagy nedves szennyeződések felszívásával járó munka megkezdése előtt kövesse az útmutatóban található utasításokat. Ezen utasítások fi gyelmen kívül hagyása elektromos áramütést okozhat, ami pedig kockáztathatja a felhasz- náló és a közelben tartózkodók egészségét és életét. Tilos víztől eltérő nedves szennyező- déseket beszívni. A festékek, olajok, oldószerek, benzin és egyéb gyúlékony anyagok fel- szívása visszafordíthatatlan károsodást okozhat a porszívóban vagy annak alkatrészeiben, valamint áramütés, tűz vagy robbanás kockázatával járhat. A munka típusának megváltozta- tása előtt mindig ürítse ki és tisztítsa meg a porszívótartályt. Az előző munkálatok után a tar- tályban maradó szennyeződések megzavarhatják a munkát eltérő típusú használat esetén. Soha ne szívjon fel forró, izzó vagy égő tárgyat. Ez tűz kialakulásához vagy robbanáshoz vezethet, valamint komoly sérülést vagy akár halált okozhat. A felszívott szennyeződések maximális hőmérséklete ne haladja meg a 40C fokot. C. A készülék zárt helyiségekben használható és nem szabad víznek, többek között esőnek kitenni.39

A tápkábel dugójának csatlakoztatása előtt győződjön meg, hogy az elektromos hálózat pa- raméterei megfelelnek a készülék adattábláján feltüntetett paramétereknek. Minden haszná- lat előtt ellenőrizze a készülék, többek között a tápkábel és a dugó állapotát. Ha bármilyen hibát vél felfedezni, hagyjon fel a készülék használatával. A sérült kábeleket és vezetékeket szakszerviznek kell kicserélnie. A műszaki adatokat tartalmazó táblázatban megadott érin- tésvédelmi fokozat akkor biztosítható, ha a készülék legalább ugyanolyan szintű védelem- mel rendelkező aljzathoz van csatlakoztatva. A készülék karbantartása előtt győződjön meg, hogy a tápkábel dugója ki lett húzva a konnektorból. A készüléket tárolja hívatlan személyektől, különösképpen gyermekektől távol. Munkavég- zés közben is ügyeljen arra, hogy a készülék hívatlan személyektől, különösképpen gyer- mekektől távol legyen. A készüléket a fogantyúnál fogva helyezze át, ne a tápkábelnél fogva húzza. Ha a porszívót légfúvóként használja, tilos a tömlőnyílást emberekre és állatokra irányítani. Rendszeresen ellenőrizze a tömlő állapotát. Tilos a terméket sérült tömlővel hasz- nálni. A KÉSZÜLÉK HASZNÁLATA Előkészítés Az első használat előtt szerelje fel a kerekeket a porszívótartály aljára. Minden kerék csapját nyomja be a tartályban található nyílásba (II). Győződjön meg, hogy az összes kerék fel van szerelve, és azonos magasságban van, a csapok pedig teljesen be vannak tolva a tartály nyílásaiba (III). A porszívó egy úszóval (IV) van felszerelve, amely minden alkalommal megszakítja a levegőellátást, amikor a tartály túlcsordul. A munka megkezdése előtt győződjön meg arról, hogy az úszó és a vezetőelemek nem sérültek, tiszták, és lehetővé teszik az úszó szabad mozgását. Az úszó működésbe lépését minden alkalommal megnövekedett motor-zajszint, valamint csökkent szívóerő jelzi. Figyelem! Tilos a porszívót működőképes úszó nélkül használni. A porszívó két szűrővel van ellátva. Szivacsos, mely száraz és nedves munkára, valamint szövet, mely kizárólag száraz munkára szolgál. A szivacsos szűrő az úszó házára van szerelve (V). Győződjön meg róla, hogy a szűrő teljes mértékben eltakarja az úszó veze- tősínjeit. A szövetszűrőt a tartály szélére (VI) kell felhelyezni. Győződjön meg, hogy a szűrő széle teljes kerülete mentén a tartály szélén helyezkedik el. Figyelem! A porszívó használatakor mindig helyezze fel a szivacsos szűrőt. Az anyagszűrőt csak száraz szennyeződés felszí- vásakor használja. Helyezze a porszívó fedelét a tartály szélére úgy, hogy az a tartály teljes kerülete mentén érintkezzen vele. Nyomja hozzá a fedelet a tartályhoz a reteszekkel (VII). Ne feledje, hogy a fedélen jelölések találhatók, amelyek közé kell az egyes reteszeket behelyezni. Csak így biztosítható a fedél és a tartály közötti megfelelő tapadás. Ha a készüléket porszívóként kívánja használni, csatlakoztassa a beömlő nyíláshoz a szívótömlőt. A tömlő csatlakozója pöckök- kel van ellátva, amelyeknek a légbeömlő vezetősínjeibe kell kerülniük. Ezután forgassa el a tömlő végét rögzítés céljából (VIII). Ha a készüléket légfúvóként használja, a légkiömlő nyílásra csatlakoztassa a szívótömlőt. Csatlakoztassa a csövet (IX) vagy a kiválasztott szívófejet a tömlő másik végéhez. A szívófej a csőhöz (X) is csatlakoztatható. A csövek a kiválasztott munkának leginkább megfelelő hosszúság elérése érdekében egymáshoz rögzíthetők. A tartály alján egy csavaros fedéllel ellátott nyílás található. Amikor tónál dolgozik, távolítsa el a nyílás fedelét, és csatlakoztassa helyette a leeresztő csövet (XI). A tömlő másik végén csatlakoztassa a leeresztő szűrőt egy zsinór segítségével. Porszívó bekapcsolása FIGYELEM! Tilos a porszívóval forró hamut felszívni. A porszívóval összegyűjtött szennyeződéseket hőmérséklete nem halad- hatja meg a 40C fokot. C.40

A porszívó folyamatos üzemmódban vagy a víztározók kiürítésére ajánlott automatikus üzemmódban működtethető. A folyamatos üzemmód a kapcsológomb „I” helyzetbe állításával kapcsolható be. A porszívó folyamatos üzemmódban működik. A termék a kapcsológomb „O” helyzetbe állításával kapcsolható ki. Az automatikus üzemmód a kapcsológomb „II” helyzetbe való kapcsolásával indítható el. A porszívó kb. 30 másodpercre kapcsol be, majd kb. 25 másodpercig szünetelteti a működést. Addig működik ennek a ciklusnak megfelelően, amíg át nem állítják a kapcsológombot „O” helyzetbe. A porszívó használata A porszívó több szívófejjel rendelkezik, amelyek megkönnyítik a munkát. A széles kefés szívófejjel nagyméretű kemény padlók és rövid sörtéjű szőnyegek porszívózására szolgál. A kis felületek porszívózására szolgáló kerek szívófej bútorok porszívózására is használható. A keskeny szívófej a többi szívófej számára nem elérhető, túl kicsi helyek tisztítására szolgál. A víztározó szívófej víztározók kiürítésére szolgál. A szívótömlő fogantyúja szívóerő-szabályozóval van ellátva. A szabályozó kinyitása csökkenti a szívóerőt azáltal, hogy a levegő egy részét a tömlőn kívülre irányítja. A szabályozót nedves üzemódban és víztározók kiürítésekor teljesen be kell zárni. A porszívózás során a szívófejet csak a tisztításhoz szükséges erővel szabad lefelé nyomni. A túl nagy erő kifejtése károsíthatja a megtisztítandó felületet és/vagy a szívófejet. A porszívó légfúvóként való használata Mielőtt légfúvóként használná a porszívót, alaposan tisztítsa meg a tartályt, tisztítsa meg a szivacsos szűrőt, és távolítsa el a szövet szűrőt. Csatlakoztassa a tömlőt a kimeneti nyíláshoz, győződjön meg róla, hogy semmi sem akadályozza a légbeömlő nyílást, és indítsa el a porszívót. Figyelem! Tilos a porszívót tűz begyújtására használni. A porszívó használata víztározó kiürítéséhez Csatlakoztassa a szívótömlőt a porszívó bemenetéhez, és csatlakoztassa közvetlenül vagy hosszabbító csövek segítségével a víztározó szívófejet a tömlő másik végéhez. Csatlakoztassa a leeresztő csövet a leeresztő nyíláshoz, és csatlakoztassa a másik végéhez a leeresztő szűrőt. A leeresztő tömlő egyik része sem lehet a leeresztő nyílásnál magasabban. Csak ez a beállítás biztosítja, hogy a tartály tartalma teljes mértékben kiüríthető legyen a leeresztő tömlőn keresztül. Ajánlott a tömlőt legalább enyhén leejtő állapotban elhelyezni. A leeresztő tömlőt nem szabad olyan szögben meghajlítani, összenyomni vagy deformálni, amely megakadályozza a tartály tartal- mának szabad áramlását. A leeresztő csövet oda kell irányítani, ahová a víztározót ki szeretné üríteni. Merítse a víztározó szívófejet a víztározóba és indítsa el a porszívót. Javasoljuk az automatikus üzemmód használatát. Ha azonban a porszívót folyamatos üzemmódban kapcsolja be, ellenőrizze a tartály töltöttségi szintjét, nehogy túltöltődjön. Automatikus üzemmódban a porszívó tartályának kiürítése a készülék leállítása után automatikusan történik. A víztározóból a vízzel együtt esetlegesen beszívott szennyeződések miatt ellenőrizni kell, hogy a tartály megfelelően kiürítésre kerül-e. A szennyeződések eltömíthetik a kifolyónyílást vagy a tömlőt. A leeresztő szűrő célja, hogy felfogja a porszívó tartályából kiáramló szennyeződéseket. Ellenőrizze a szűrő telítettségét, és szükség esetén állítsa le a porszívó működését a kapcsoló- gombbal, majd ürítse ki a szűrőt. A használatot követően kapcsolja ki a porszívót a kapcsológombbal, majd húzza ki a tápkábel dugóját a konnektorból. Kezdje meg a karbantartási műveleteket. Porszívó tartályának kiürítése A porszívó száraz üzemeltetése után távolítsa el a porszívó fedelét, és ellenőrizze a tartály telítettségét. A tartály űrtartalma miatt minden használat után ajánlatos azt kiüríteni. Ezt könnyebb végrehajtani, mint a már megtelt tartály kiürítését. A porszívó nedves üzemeltetése után távolítsa el a porszívó fedelét. A tartályban maradt szennyeződés a tartály megdöntésével távolítható el. Kiürítés után tisztítsa meg a tartályt vízsugárral, majd alaposan szárítsa meg. Porszívó karbantartása Figyelem! A karbantartás megkezdése előtt győződjön meg, hogy a tápkábel dugója ki van húzva a konnektorból. A porszívó használata után mindig az alábbi lépéseknek megfelelően ellenőrizze a tartályt, a fedél tömítését, valamint a légszű- rőket: az „Előkészítés” pontnak megfelelően. A porszívó külsejét és 0,3 MPa nyomást meg nem haladó sűrített levegővel tisztítsa. Fordítson különös fi gyelmet a szellőző- nyílások, azaz a légbeömlő és a légkiömlő nyílás átjárhatóságára. Szükség esetén 0,3 MPa nyomást meg nem haladó sűrített levegővel tisztítsa. A szellőzőnyílások tisztításakor ne használjon éles vagy fémből készült alkatrészeket. Tisztítás céljából ne41

merítse a porszívót vízbe. A porszívó tömlőjét minden használat előtt és után ellenőrizni kell, sérülés jeleit vizsgálva. Tilos sérült tömlő használata. Vízszívás vagy nedves törmelék esetén azonnal a munka befejezése után tisztítsa meg a porszívó belsejét, a hajlékony tömlőt, a hosszabbítócsöveket és a fejeket. A beszáradt szennyeződés visszafordíthatatlan károkat tehet a porszívóban vagy annak alkatrészeiben. A tömlő belsejét és a hosszabbítócsöveket a porszívóról való leválasztás után vízsugárral kell megtisztítani, majd hagyni teljesen megszáradni. A házon található nagyobb szennyeződéseket puha ronggyal távolítsa el. Soha ne merítse a porszívó fedelét vízbe, vagy bármilyen más folyadékba. Ne irányítsa a vízsugarat a porszívó fedelére. Tisztítsa meg a porszívószűrőket tiszta vízzel. A porszívóban történő újbóli használat előtt az összes szűrőt teljesen meg kell szárítani.42
