Prekės ženklas	Yato
Modelis	YT85720
Gaminio tipas	Daugiafunkcis dulkių siurblys (sausas/šlapias, pūtimas, baseino ištuštinimas)
Vardinė galia	1400 W
Maitinimo įtampa	220-240 V~, 50/60 Hz
Darbinis vakuumas	18 kPa
Talpos tūris	30 litrų
Izoliacijos klasė	II
Apsaugos laipsnis	IPX4
Svoris	2,8 kg
Filtravimo tipas	Kempininis filtras (sausas/šlapias) + audininis filtras (tik sausas)
Pridedama įranga	Lanksti žarna, prailginimo vamzdžiai, platus šepetys, apvalus šepetys, siauras antgalis, baseino antgalis, drenažo filtras, ratukai
Veikimo režimai	Nuolatinis (I) ir automatinis (II) su ciklu 30s įjungimas / 25s išjungimas
Pagrindiniai naudojimai	Sausas ir šlapias valymas, pūtimas, sodo baseino ištuštinimas
Maksimali atliekų temperatūra	40 °C
Elektrinė sauga	Dviguba izoliacija (II klasė), IPX4 apsauga nuo vandens purslų
Priežiūra	Išorinis valymas suslėgtu oru (max 0,3 MPa), skalaujami vandens filtrai, visiškas džiovinimas prieš pakartotinį naudojimą
Taisomumas	Keičiami filtrai, standartinė žarna ir priedai

Dažnai užduodami klausimai - YT85720 Yato

Kokias atliekas galiu siurbti su YT85720?

Yato YT85720 dulkių siurblys skirtas siurbti sausas ir šlapias atliekas. Jis gali siurbti vandenį, dulkes, mažas šiukšles. Dėmesio: niekada nesiurbkite degių medžiagų (dažų, benzino, tirpiklių) ar karštų objektų (maksimali temperatūra 40 °C).

Kaip sumontuoti siurblio ratukus?

Prieš pirmą naudojimą, įkiškite kiekvieno ratuko kaištį į rezervuaro apačioje esančią skylę. Įsitikinkite, kad visi ratukai yra vienodo aukščio ir kad kaiščiai yra tvirtai įspausti.

Kokius filtrus naudoti sausam ir šlapiam darbui?

Siurblys tiekiamas su dviem filtrais: kempininis filtras tinka sausam ir šlapiam, o audininis filtras naudojamas tik sausam. Visada naudokite kempininį filtrą; audininį filtrą pridėkite tik siurbdami sausas šiukšles.

Kaip naudoti automatinį režimą baseinui ištuštinti?

Prijunkite siurbimo žarną prie įėjimo, o drenažo žarną prie drenažo angos. Padėkite drenažo žarną nuožulniai žemyn. Pasukite jungiklį į II padėtį automatiniam režimui: siurblys veikia 30 sekundžių, tada sustoja 25 sekundėms, kad ištuštintų rezervuarą per drenažo žarną.

Ką daryti, jei plūdė suveikia?

Plūdė išjungia siurbimą, kai rezervuaras perpildytas. Išgirsite stipresnį variklio garsą ir sumažėjusį siurbimą. Tuomet ištuštinkite rezervuarą arba, jei naudojate automatinį režimą, ištuštinimas atliks automatiškai.

Ar galiu naudoti siurblį kaip pūstuvą?

Taip. Išvalykite rezervuarą, išimkite audininį filtrą, išvalykite kempininį filtrą, tada prijunkite žarną prie oro išleidimo angos. Dėmesio: niekada nenaudokite pūstuvo ugniai uždegti.

Kaip išvalyti siurblį po šlapio naudojimo?

Po šlapio darbo ištuštinkite rezervuarą, išvalykite jį švariu vandeniu. Nuplaukite filtrus vandenyje ir leiskite jiems visiškai išdžiūti prieš pakartotinį naudojimą. Niekada nepanardinkite dangčio į vandenį.

Kokie priedai yra prie siurblio?

Rinkinį sudaro: lanksti žarna, prailginimo vamzdžiai, platus šepetys (grindims ir kilimams), apvalus šepetys (mažiems paviršiams ir baldams), siauras antgalis (kampams), baseino antgalis, drenažo filtras ir montuojami ratukai.

Ar siurblį gali naudoti vaikai?

Taip, nuo 8 metų ir prižiūrint. Asmenys su ribotomis galimybėmis gali jį naudoti, jei gavo instrukcijas. Valymo ir priežiūros darbų neturėtų atlikti vaikai be priežiūros.

Ką daryti, jei žarna pažeista?

Niekada nenaudokite siurblio su pažeista žarna. Pakeiskite ją nauja tinkama žarna. Prieš kiekvieną naudojimą reguliariai tikrinkite žarnos būklę.

NAUDOJIMO INSTRUKCIJA YT85720 Yato

1. siurblio dangtis
2. talpykla
3. jvedimo anga
4. išvedimo anga
5. drenažo anga
6. jungiklis
7. audinio fi Itras
8. kempininis fi Itras
9. vamzdis
10. siurbimo žarna
11. drenažo žarna
12. drenažo fi ltras
13. platus antgalis
14. siauras antgalis
15. apvalus antgalis
16. tvenkinio antgalis

LV

Šis simbolis rodo, kad draudžiama išmesti panaudotą elektrinę ir elektroninę įrangą (įskaitant baterijas ir akumuliatorius) kartu su kitomis atliekomis. Naudota įranga turėtų būti renkama atskirai ir siunčiama į surinkimo punktą, kad būtų užtikrintas jos perdirbimas ir utilizavimas, siekiant sumažinti atliekas ir sumažinti gamtos išteklų naudojimą. Nekontroliuojamas pavojingų komponentų, esančių elektros ir elektroninėje įrangoje, išsiskyrimas gali kelti pavojų žmonių sveikatai ir sukelti neigiamus natūralios aplinkos pokyčius. Namų ūkis vaidina svarbų vaidmenį prisidedant prie pakartotinio įrenginių naudojimo ir utilizavimo, įskaitant perdirbimą. Norėdami gauti daugiau informacijos apie tinkamus perdirbimo būdus, susisiekite su savo vietos valdžios institucijomis ar pardavėju.

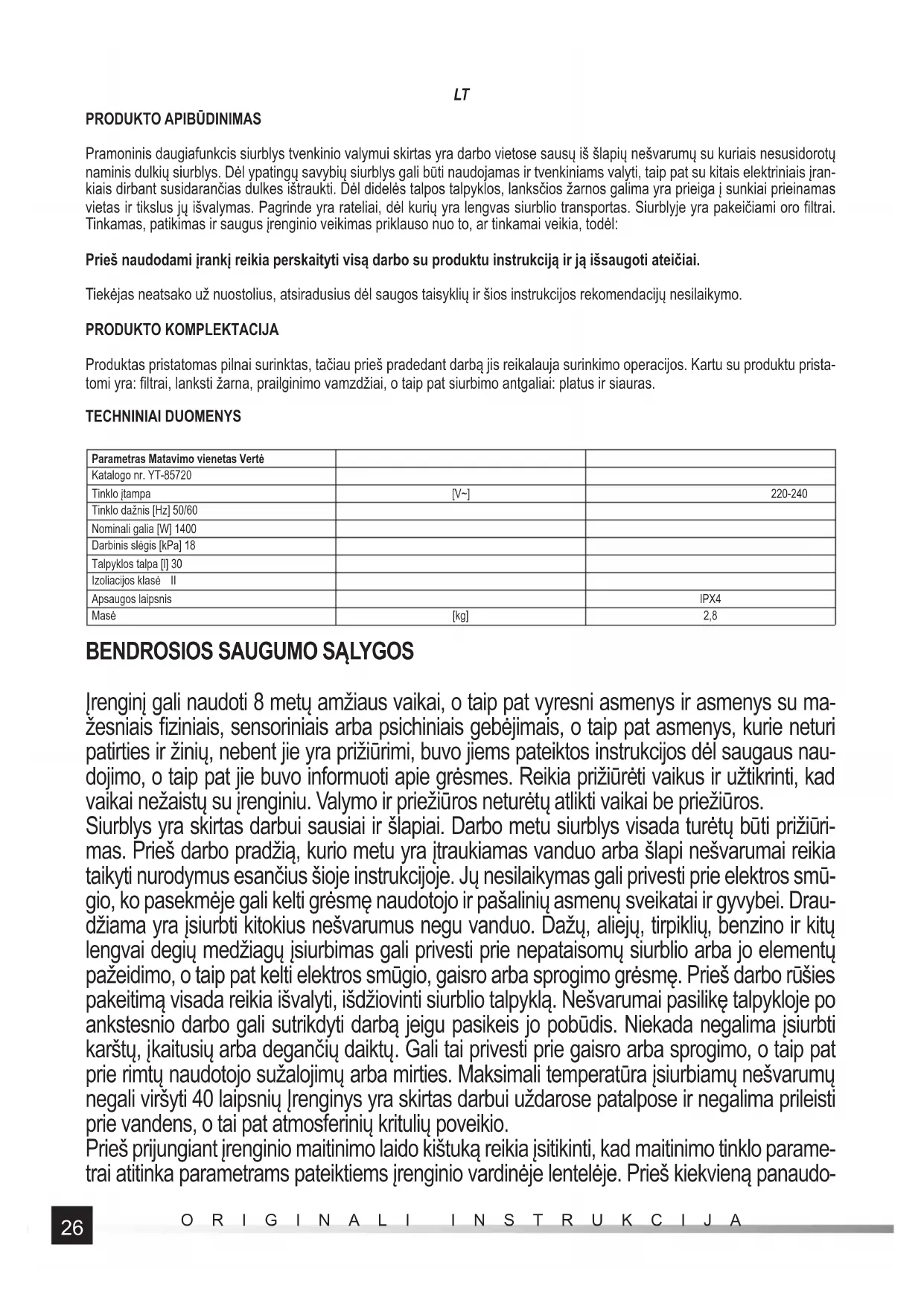

Pramoninis daugiafunkcis siurblys tvenkinio valymui skirtas yra darbo vietose sausų iš šlapių nešvarumų su kuriais nesusidorotų naminis dulkių siurblys. Dėl ypatingų savybių siurblys gali būti naudojamas ir tvenkiniams valyti, taip pat su kitais elektriniais įrankiais dirbant susidarančias dulkes ištraukti. Dėl didelės talpos talpyklos, lanksčios žarnos galima yra prieiga į sunkiai prieinamas vietas ir tikslus jų išvalymas. Pagrinde yra rateliai, dėl kurių yra lengvas siurblio transportas. Siurblyje yra pakeičiami oro filtrai. Tinkamas, patikimas ir saugus įrenginio veikimas priklauso nuo to, ar tinkamai veikia, todėl:

Prieš naudodami įrankį reikia perskaityti visą darbo su produktu instrukciją ir ją išsaugoti ateičiai.

Tiekėjas neatsako už nuostolius, atsiradusius dėl saugos taisyklių ir šios instrukcijos rekomendacijų nesilaikymo.

PRODUKTO KOMPLEKTACIJA

Produktas pristatomas pilnai surinktas, tačiau prieš pradedant darbą jis reikalauja surinkimo operacijos. Kartu su produktu prista- tomi yra: filtrai, lanksti žarna, prailginimo vamzdžiai, o taip pat siurbimo antgaliai: platus ir siauras.

TECHNINIAI DUOMENYS

Parametras Matavimo vienetas Vertė
Katalogo nr. YT-85720
Tinklo įtampa	[V~]	220-240
Tinklo dažnis [Hz] 50/60
Nominali galia [W] 1400
Darbinis slėgis [kPa] 18
Talpyklos talpa [I] 30
Izoliacijos klasė II
Apsaugos laipsnis		IPX4
Masė	[kg]	2,8

BENDROSIOS SAUGUMO SÁLYGOS

Irenginį gali naudoti 8 metų amžiaus vaikai, o taip pat vyresni asmenys ir asmenys su mažesniais fiziniais, sensoriniais arba psichiniais gebėjimais, o taip pat asmenys, kurie neturi patirties ir žinių, nebent jie yra prižiūrimi, buvo jiems pateiktos instrukcijos dėl saugaus naudojimo, o taip pat jie buvo informuoti apie grėsmes. Reikia prižiūrėti vaikus ir užtikrinti, kad vaikai nežaistų su irenginiu. Valymo ir priežiūros neturėtų atlikti vaikai be priežiūros.

Siurblys yra skirtas darbui sausiai ir šlapiai. Darbo metu siurblys visada turėtų būti prižiūrimas. Prieš darbo pradžią, kurio metu yra įtraukiamas vanduo arba šlapi nešvarumai reikia taikyti nurodymus esančius šioje instrukcijoje. Jų nesilaikymas gali privesti prie elektros smūgio, ko pasekmėje gali kelti grėsmę naudotojo ir pašalinių asmenų sveikatai ir gyvybei. Draudžiama yra įsiurbti kitokius nešvarumus negu vanduo. Dažų, aliejų, tirpiklių, benzino ir kitų lengvai degių medžiagų įsiurbimas gali privesti prie nepataisomų siurblio arba jo elementų pažeidimo, o taip pat kelti elektros smūgio, gaisro arba sprogimo grėsmę. Prieš darbo rūšies pakeitimą visada reikia išvalyti, išdžiovinti siurblio talpyklą. Nešvarumai pasilikę talpykloje po ankstesnio darbo gali sutrikdyti darbą jeigu pasikeis jo pobūdis. Niekada negalima įsiurbti karštų, įkaitusių arba degančių daiktų. Gali tai privesti prie gaisro arba sprogimo, o taip pat prie rimtų naudotojo sužalojimų arba mirties. Maksimali temperatūra įsiurbiamų nešvarumų negali viršyti 40 laipsnių Įrenginys yra skirtas darbui uždarose patalpose ir negalima prileisti prie vandens, o tai pat atmosferinių kritulių poveikio.

Prieš prijungiant jrenginio maitinimo laido kištuką reikia jsitikinti, kad maitinimo tinklo parametrai atitinka parametrams pateiktiems jrenginio vardinėje lentelėje. Prieš kiekvieną panaudo-

LT

jimą reikia patikrinti jrenginio stovį, taip pat maitinimo laido ir kištuko stovį. Jeigu pastebėsite kokius nors defektus, negalima naudoti jrenginio. Pažeistus kabelius ir laidus reikia pakeisti specializuotoje jmonėje. Apsaugos lygis pateiktas lentelėje su techniniais duomenimis bus užtikrintas jeigu jrenginys bus prijungtas prie lizdo su mažiausiai tokiu pačiu apsaugos lygiu. Prieš pradedant jrenginio priežiūrą reikia įsitikinti, kad yra atjungtas nuo tinklo lizdo maitinimo laido kištukas.

Jrenginj reikia laikyti vietoje neprieinamoje pašaliniams asmenims, ypatingai vaikams. Taip pat darbo metu reikia atkreipti dėmesį, kad jrenginys būtų vietoje neprieinamoje pašaliniams asmenims, ypatingai vaikams. Jrenginj reikia nešti panaudojant laikiklj, negalima perkelti jrenginio traukiant už maitinimo laido. Siurblio kaipo pūstuvo naudojimo atveju draudžiama nukreipti žarnos išmetimo į žmones ir gyvūnus. Reikia tiksliai patikrinti žarnos būseną. Draudžiama yra naudoti produkto su pažeistu maitinimo laidu.

IRENGINIO VALDYMAS

Paruošimas darbui

Prieš naudodami pirmą kartą, siurblio talpyklos apačioje sumontuokite ratus. Kiekvieno rato kaištis turi būti įspaustas į angą talpykloje (II). Įsitikinkite, kad visi ratai yra sumontuoti ir yra tame pačiame aukštyje, kaiščiai yra visiškai įstumti į talpyklos angas (III). Siurblyje yra įmontuota plūdė (IV), kuri neleidžia patekti orui kai talpykla perpildyta. Prieš darbo pradžią reikia įsitikinti, ar plūdė ir kreiptuvai, kuriuose ji juda nėra pažeisti, yra švarūs ir užtikrina laisvą plūdės judėjimą. Kiekvienas plūdės veikimas yra signalizuo-jamas garsesniu variklio darbu, o taip pat siurbimo jėgos sumažėjimu.

Įspėjimas! Draudžiama yra naudoti siurblį be tinkamai veikiančios plūdės.

Siurblyje yra du filtrai. Kempininis, skirtas sausiems ir šlapiems darbams ir audinio, skirtas tik sausiems darbams.

Kempininis filtras sumontuotas ant plūdės korpuso (V). Jsitikinkite, kad filtras gerai uždengia plūdės kreiptuvus.

Medžiagų filtras dedamas ant talpyklos krašto (VI). įsitikinkite, kad filtro kraštas per visą perimetrą prigludęs prie talpyklos krašto.

Įspėjimas! Visada naudokite siurblį su įdėtu kempinės filtru. Audinio filtras turi būti naudojamas tik sausiems nešvarumams siurbti.

Uždėkite siurblio dangtelį ant talpyklos krašto taip, kad jis būtų prigludęs visą perimetrą. Su skłąsčiais prispausti dangtį prie talpyklos (VII). Atkreipkite dėmesį, kad ant dangčio yra žymekliai, tarp kurių turi būti visi skłąsčiai. Tik tokiu būdu bus užtikrintas pakankamas sandarumas tarp dangčio ir talpyklos.

Jei jrenginys bus naudojamas kaip siurblys, prie jleidimo angos turi būti prijungta siurbimo žarna. Žarnos jungtis turi išsikišimų, kurie turėtų patekti į oro jleidimo kreiptuvus. Tada pasukite žarnos galą, kad užfiksuotumėte ją jleidimo angoje (VIII).

Jei jrenginys naudojamas kaip pūstuvas, siurbimo žarna turi būti prijungta prie oro išleidimo angos.

Prijunkite vamzdį (IX) arba pasirinktą antgalį prie kito žarnos galo. Antgalį taip pat galima prijungti prie vamzdžio (X). Vamzdžius galima sujungti, kad būtų pasiektas pasirinktam darbo tipui tinkamiausias ilgis.

Talpyklos apačioje yra anga, uždaryta užsukamu dangteliu. Dirbdami su tvenkiniu nuimkite angos dangtį ir prijunkite drenažo žarną (XI). Kitame žarnos gale su virvele pritvirtinkite drenažo filtrą.

Siurblio paleidimas

DÉMESIO! Draudžiama yra dirbti su siurbliu esant karštiems pelenams. Jtraukiamų per siurblį liekanų temperatūra negali viršyti 40 laip. C.

Siurblj galima naudoti nepertraukiamu režimu arba automatiniu režimu, rekomenduojamu tvenkiniams ištuštinti.

Nepertraukiamas režimas jjungiamas nustačius jungiklį j padėtį, pažymėtą „I“. Siurblys veikia nepertraukiamu režimu. Irenginys išsijungs nustačius jungiklį j padėtį, pažymėtą „O“.

Irenginys jsijungs automatiniu režimu nustačius jungiklį į padėtį, pažymėtą „Il“. Siurblys jsijungs maždaug 30 sekundžių, o vėliau sustos maždaug 25 sekundėms. Tokiu ciklu jis veiks, kol bus išjungtas nustačius jungiklį į padėtį „O“.

Darbas su siurbliu

Siurblys turi keletą siurbtukų, kurie palengvina darba.

LT

Platus šepetys naudojamas didelėms kietoms grindims ir kilimams su trumpais šeriais siurbti.

Apvalus šepetys naudojamas mažiems plotams siurbti ir gali būti naudojamas baldams siurbti.

Siauras antgalis naudojamas mažoms vietoms, kurių negalima išvalyti naudojant kitus antgalius.

Tvenkinio antgalis naudojamas tvenkiniams ištuštinti.

Siurbimo žarnos rankena turi siurbimo galios reguliatorių. Atidarius reguliatorių, sumažėja siurbimo jėga, nes iš žarnos pašalinama dalis oro.

Reguliatorius turi būti visiškai uždarytas dirbant šlapiai ir ištuštinant tvenkinį.

Siurbiant antgalj reikia spausti tik tokia jęga, kurios reikia valymui. Per didelis slėgis gali sugadinti valomą paviršių ir (arba) antgalj.

Siurblio, kaip pūstuvo, naudojimas

Prieš naudodami siurblj kaip pūstuvą, kruopščiai išvalykite talpykla, kempinės filtrą ir išimkite audinio filtrą. Prijunkite žarną prie išleidimo angos, isitikinkite, kad niekas neužstoja jleidimo angos ir jjunkite siurblj.

Įspėjimas! Draudžiama naudoti siurblį kaip pūstuvą ugniai uždegti.

Siurblio naudojimas tvenkiniui ištuštinti

Prijunkite siurbimo žarną prie siurblio jleidimo angos, prijunkite tvenkinio antgalį kitame žarnos gale tiesiogiai arba per vamzdžius. Prijunkite drenažo žarną prie drenažo angos, kitame jos gale pritvirtinkite drenažo filtrą.

Drenažo žarna per visą ilgį negali būti virš drenažo angos. Tik taip bus užtikrinta, kad talpyklos turinį būtų galima ištuštinti per drenažo žarną. Rekomenduojama žarną pakloti bent ant nedidelio nuolydžio. Drenažo žarna neturi būti sulenkta staigiu kampu, sutrupinta ar deformuota taip, kad talpyklos turinys negalėtų laisvai tekėti. Drenažo žarna turi būti nukreipta į vietą, kur bus pilamas tvenkinio turinys.

Panardinkite tvenkinio antgalj i tvenkinj ir junkite siurblj. Rekomenduojama paleisti automatiniu režimu.

Tačiau, jei siurblys nepertraukiamu režimu, patikrinkite talpyklos užpildymo lygj, kad jis nebūtų perpildytas.

Automatiniu režimu siurblio talpykla bus ištuštinta automatiškai po to, kai jis bus sustabdytas.

Dél nešvarumu, kuriuos galima iš vandens tvenkinio jsiurbti kartu su vandeniu, reikia patikrinti, ar talpykla yra ištuštinta. Nešvaru-mais gali užkimšti drenažo anga arba žarną. Drenažo filtro paskirtis - sustabdyti purvą, kuris išteka kartu su vandeniu iš siurblio talpyklos. Patikrinkite filtro užpildymo būseną ir, jei reikia, sustabdykite siurblio veikimą jungikliu ir ištuštinkite filtrą.

Po užbaigto darbo išjungti siurblį jungikliu, o vėliau atjungti maitinimo laido kištuką iš elektros lizdo. Pradėti siurblio priežiūros veiksmus.

Siurblio talpyklos ištuštinimas

Po užbaigto darbo sausai reikia išmontuoti siurblio dangtį ir patikrinti talpyklos pripildymo būklę. Dėl talpyklos talpos, rekomenduo-jama ją išvalyti po kiekvieno panaudojimo. Tai bus lengviau negu visos talpyklos valymas.

Po užbaigto darbo šlapiai reikia išmontuoti siurblio dangtį. Nešvarumus esančius talpykloje galima pašalinti palenkiant talpykla.

Po išvalymo talpyklą reikia išvalyti su vandens srautu, o vėliau tiksliai išvalyti sausai.

Siurblio priežiūra

Dêmesio! Prieš pradedant kokius nors priežiūros veiksmus, reikia įsitikinti, kad maitinimo laido kištukas yra atjungtas iš maitinimo lizdo.

Po kiekvieno siurblių panaudojimo reikia patikrinti talpyklą, dangčio tarpiklj, o taip pat oro filtrus, aprašytus taške: „Paruošimas darbui“.

Siurbli išoreje valyti suspausto oro srautu, kur slėgis nedidesnis negu 0,3 MPa. Ypatingą dėmesį reikia atkreipti į vėdinimo, išvedimo kaip ir įvedimo angų pralaidumą. Esant reikalui valyti suspausto oro srautu, kur slėgis nedidesnis negu 0,3 MPa. Negalima naudoti metalinių daiktų, skirtų vėdinimo angų valymui. Negalima nardinti siurblio vandenyje, kad jį išvalyti. Siurblio žarną reikia patikrinti po ir prieš kiekvieną panaudojimą, pažeidimų atžvilgiu. Draudžiama yra naudoti pažeistą žarną. Vandens ar šlapių daiktų įsiurbimo atveju, reikia išvalyti siurblio vidų, lanksčią žarną, prailginimo vamzdžius, o taip pat galūnes nedelsiant po darbo užbai-gimo. Išdžiuvę nešvarumai gali privesti prie pastovaus siurblio arba jo elementų pažeidimo.

Žarnos vidų, o taip pat prailginimo vamzdžių reikia išvalyti su vandens srautu, po ankstesnio atjungimo nuo siurblio, o vėliau palikti kol visiškai išdžius. Didesnius korpuse esančius nešvarumus pašalinkite su minkštu skudurėliu. Siurblio dangčio niekada nenardykite vandenyje ar kitame skystyje. Nenukreipkite vandens srovės į siurblio dangtį.

Išvalykite siurblio filtrus švariu vandeniu. Visi filtrai turi būti visiškai išdžiūvę prieš pakartotinai naudojant juos siurblyje.
