NÁVOD K OBSLUZE YT85720 Yato

14. sací hubice úzká

16. sací hubice do jezírka

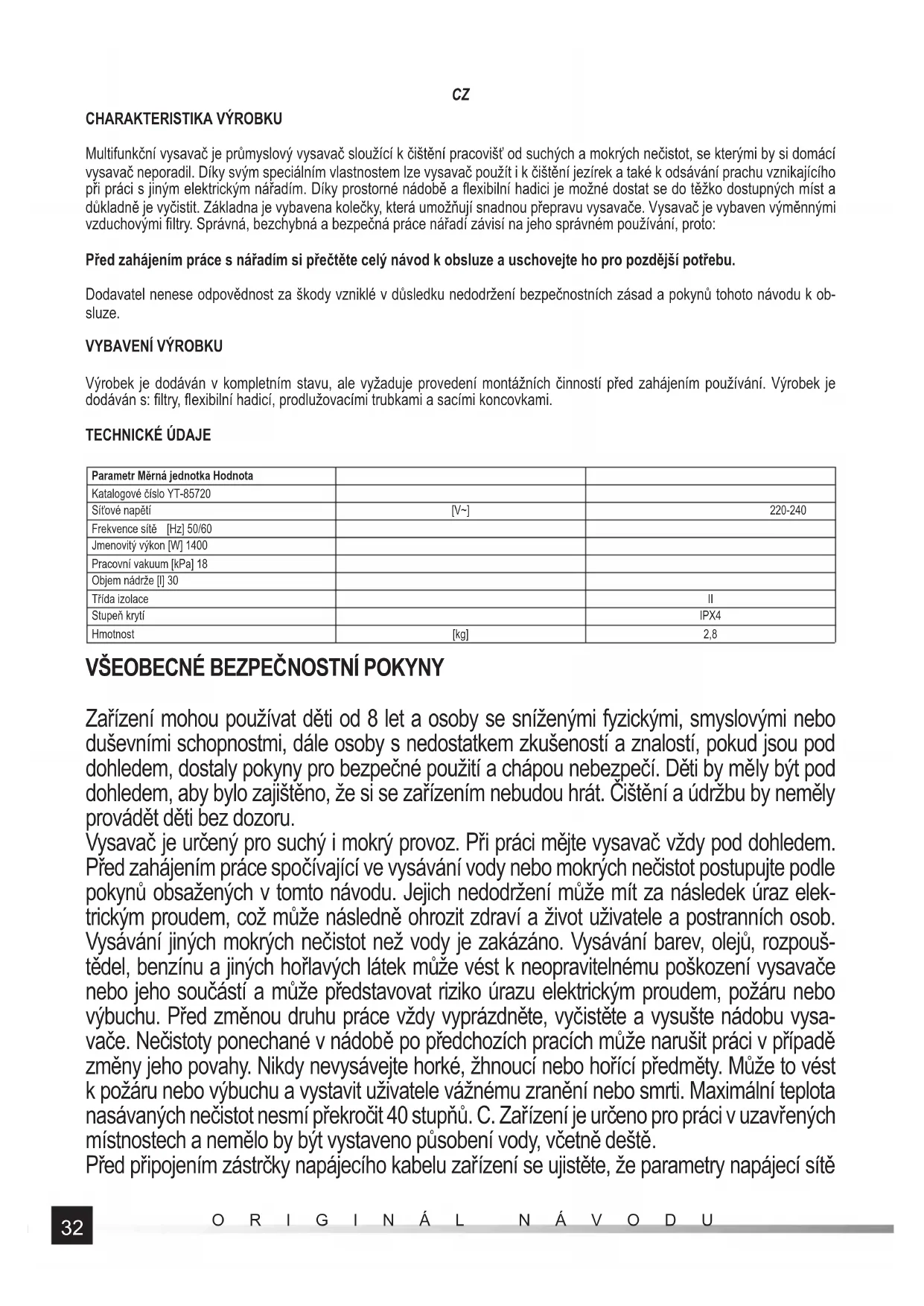

Multifunkční vysavač je průmyslový vysavač sloužící k čištění pracovišť od suchých a mokrých nečistot, se kterými by si domácí vysavač neporadil. Díky svým speciálním vlastnostem lze vysavač použít i k čištění jezírek a také k odsávání prachu vznikajícího při práci s jiným elektrickým nářadím. Díky prostorné nádobě a fl exibilní hadici je možné dostat se do těžko dostupných míst a důkladně je vyčistit. Základna je vybavena kolečky, která umožňují snadnou přepravu vysavače. Vysavač je vybaven výměnnými vzduchovými fi ltry. Správná, bezchybná a bezpečná práce nářadí závisí na jeho správném používání, proto: Před zahájením práce s nářadím si přečtěte celý návod k obsluze a uschovejte ho pro pozdější potřebu. Dodavatel nenese odpovědnost za škody vzniklé v důsledku nedodržení bezpečnostních zásad a pokynů tohoto návodu k ob- sluze.

Výrobek je dodáván v kompletním stavu, ale vyžaduje provedení montážních činností před zahájením používání. Výrobek je dodáván s: fi ltry, fl exibilní hadicí, prodlužovacími trubkami a sacími koncovkami. TECHNICKÉ ÚDAJE Parametr Měrná jednotka Hodnota Katalogové číslo YT-85720 Síťové napětí [V~] 220-240 Frekvence sítě [Hz] 50/60 Jmenovitý výkon [W] 1400 Pracovní vakuum [kPa] 18 Objem nádrže [l] 30 Třída izolace II Stupeň krytí IPX4 Hmotnost [kg] 2,8

VŠEOBECNÉ BEZPEČNOSTNÍ POKYNY

Zařízení mohou používat děti od 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi, dále osoby s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem, dostaly pokyny pro bezpečné použití a chápou nebezpečí. Děti by měly být pod dohledem, aby bylo zajištěno, že si se zařízením nebudou hrát. Čištění a údržbu by neměly provádět děti bez dozoru. Vysavač je určený pro suchý i mokrý provoz. Při práci mějte vysavač vždy pod dohledem. Před zahájením práce spočívající ve vysávání vody nebo mokrých nečistot postupujte podle pokynů obsažených v tomto návodu. Jejich nedodržení může mít za následek úraz elek- trickým proudem, což může následně ohrozit zdraví a život uživatele a postranních osob. Vysávání jiných mokrých nečistot než vody je zakázáno. Vysávání barev, olejů, rozpouš- tědel, benzínu a jiných hořlavých látek může vést k neopravitelnému poškození vysavače nebo jeho součástí a může představovat riziko úrazu elektrickým proudem, požáru nebo výbuchu. Před změnou druhu práce vždy vyprázdněte, vyčistěte a vysušte nádobu vysa- vače. Nečistoty ponechané v nádobě po předchozích pracích může narušit práci v případě změny jeho povahy. Nikdy nevysávejte horké, žhnoucí nebo hořící předměty. Může to vést k požáru nebo výbuchu a vystavit uživatele vážnému zranění nebo smrti. Maximální teplota nasávaných nečistot nesmí překročit 40 stupňů. C. Zařízení je určeno pro práci v uzavřených místnostech a nemělo by být vystaveno působení vody, včetně deště. Před připojením zástrčky napájecího kabelu zařízení se ujistěte, že parametry napájecí sítě33

odpovídají parametrům uvedeným na typovém štítku zařízení. Před každým použitím zkon- trolujte stav zařízení, včetně stavu napájecího kabelu a příslušenství zástrčky. Pokud zjistíte jakékoliv závady, spotřebič nepoužívejte. Poškozené kabely a hadice je nutné vyměnit za nové ve specializovaném servisu. Stupeň krytí uvedený v tabulce s technickými údaji bude zajištěn v případě připojení zařízení do zásuvky s minimálně stejným stupněm krytí. Před prováděním údržby zařízení se ujistěte, že je zástrčka napájecího kabelu odpojena ze zá- suvky. Zařízení uchovávejte mimo dosah nepovolaných osob, zejména dětí. Rovněž během pro- vozu je třeba dbát na to, aby bylo zařízení uchováváno mimo dosah nepovolaných osob, zejména dětí. Přenášejte zařízení za rukojeť, nepohybujte zařízením taháním za napájecí kabel. V případě použití vysavače jako odfukovače je zakázáno směřovat vývod hadice na osoby a zvířata. Stav hadice by měl být pravidelně kontrolován. Je zakázáno používat vysa- vač s poškozenou hadicí.

Příprava k práci Před prvním použitím namontujte kolečka na dno nádrže vysavače. Čep každého kolečka je nutné zatlačit do otvoru v nádrži (II). Ujistěte se, že jsou všechna kolečka namontována a nachází se ve stejné výšce, čepy jsou zcela zasunuty v otvorech nádrže (III). Vysavač je vybaven plovákem (IV), který přeruší přívod vzduchu při každém přeplnění nádrže. Před zahájením práce se ujistěte, že plovák ani vodítka, ve kterých se pohybuje, nejsou poškozeny, jsou čisté a zajišťují volný pohyb plováku. Každá aktivace plo- váku je signalizována hlasitějším chodem motoru a poklesem sací síly. Varování! Je zakázáno používat vysavač bez správně fungujícího plováku. Vysavač je vybaven dvěma fi ltry. Houbový je určen pro suchý i mokrý provoz a materiálový je určen pouze pro suchý provoz. Houbový fi ltr se umísťuje do pouzdra plováku (V). Ujistěte se, že fi ltr zcela zakrývá vodítka plováku. Materiálový fi ltr je umístěn na okraji nádrže (VI). Ujistěte se, že okraj fi ltru přiléhá po celém obvodu v jedné rovině k okraji nádrže. Varování! Vždy používejte vysavač s nasazeným houbovým fi ltrem. Materiálový fi ltr by měl být používán pouze pro vysávání suchých nečistot. Víko vysavače by mělo být umístěno na okraji nádrže tak, aby k ní přilnulo po celém jejím obvodu. Přitlačte víko k nádobě pomocí západek (VII) Všimněte si, že na víku jsou značky, mezi které by měla zapadnout každá západka. Pouze tak bude zajištěna dostatečná těsnost mezi víkem a nádrží. Pokud je zařízení používáno jako vysavač, musí být na vstupní otvor připevněna sací hadice. Přípojka hadice má výstupky, které musí trefi t na vodítka přívodu vzduchu. Následně otočte konec hadice tak, aby byl zajištěn ve vstupu (VIII). Při použití zařízení jako odfukovače připojte sací hadici k výstupu vzduchu. Na druhý konec hadice připojte trubku (IX) nebo vybranou hubici. Sací hubici lze také připevnit na trubku (X). Trubky lze spojovat dohromady, aby se získala délka nejvhodnější pro zvolený typ práce. Spodní část nádrže má otvor uzavřený šroubovaným víkem. Při práci s jezírkem je nutné odstranit víko otvoru a místo něj připojte drenážní hadici (XI). Na druhý konec hadice připevněte drenážní fi ltr pomocí šňůrky. Spuštění vysavače POZOR! Je zakázáno používat vysavač na horký popel. Teplota odpadu nasávaného vysavačem nesmí překročit 40 st. C. Vysavač může pracovat v nepřetržitém režimu nebo v automatickém režimu doporučeném pro vyprazdňování jezírek. Nepřetržitý režim se aktivuje přepnutím přepínače do polohy označené „I“. Vysavač pracuje v nepřetržitém provozu. Vysavač vypnete přepnutím spínače do polohy označené „O“. Spuštění automatického provozu proběhne přepnutím spínače do polohy označené „II“. Vysavač se spustí asi na 30 sekund a poté přeruší práci asi na 25 sekund. V takovém cyklu bude pracovat, dokud jej nevypnete nastavením přepínače do polohy „O“.34

Práce s vysavačem Vysavač má několik sacích hubic, které usnadňují práci. Široký kartáč slouží k vysávání velkých tvrdých podlah a koberců s krátkým vlasem. Kulatý kartáč slouží k vysávání malých ploch, lze jej použít i k vysávání nábytku. Úzká hubice se používá k čištění míst, která jsou příliš malá na to, aby je bylo možné čistit ostatními hubicemi. Sací hubice do jezírka slouží k vyprazdňování jezírek. Rukojeť sací hadice má regulátor sacího výkonu. Otevření regulátoru snižuje sací výkon přesměrováním části vzduchu pryč z hadice. Při mokrém provozu a při vypouštění jezírka by měl být regulátor zcela uzavřen. Při vysávání vyvíjejte tlak na hubici pouze takovou silou, jaká je nezbytná k čištění. Nadměrný tlak může poškodit čištěný povrch a/nebo hubici. Použití vysavače jako odfukovače Před použitím vysavače jako odfukovače důkladně vyčistěte nádrž, vyčistěte houbový fi ltr a vyjměte materiálový fi ltr. P řipojte hadici k výstupnímu otvoru, ujistěte se, že nic neblokuje vstupní otvor a spusťte vysavač. Varování! Je zakázáno používat vysavače jako dmychadlo k zapalování ohně. Použití vysavače k vyprázdnění jezírka Sací hadici připojte ke vstupu vysavače, na druhý konec hadice připojte hubici do jezírka, buď přímo nebo pomocí trubic. Připojte drenážní hadici k drenážnímu otvoru a na druhý konec připojte drenážní fi ltr. Drenážní hadice nesmí být po celé délce umístěna výše než drenážní otvor. Pouze takové uspořádání zajistí, že bude možné obsah nádrže vyprázdnit drenážní hadicí. Doporučuje se položit hadici alespoň s mírným spádem. Drenážní hadice nesmí být ostře zalomená, zmáčknutá nebo deformovaná způsobem, který brání volnému průtoku obsahu nádoby. Drenážní hadice by měla směřovat do místa, kde bude obsah jezírka vyléván. Ponořte sací hubici do jezírka a spusťte vysavač. Doporučuje se jej spustit v automatickém režimu. Pokud je však vysavač spuštěn v nepřetržitém režimu, je třeba kontrolovat stupeň naplnění nádrže, aby nedošlo k přeplnění. V automatickém režimu dochází k vyprázdnění nádrže vysavače automaticky po zastavení provozu. Vzhledem nečistotám, které mohou být nasávány spolu s vodou z jezírka, je nutné zkontrolovat, zda je nádrž vyprazdňována. Drenážní otvor nebo hadice mohou být ucpané nečistotami. Úkolem drenážního fi ltru je zadržet nečistoty, které vytékají z nádo- by vysavače spolu s vodou. Kontrolujte hladinu naplnění fi ltru a v případě potřeby zastavte provoz vysavače vypínačem a fi ltr vyprázdněte. Po skončení práce vypněte vysavač vypínačem a poté odpojte zástrčku napájecího kabelu ze zásuvky. Proveďte údržbu vysavače. Vyprazdňování zásobníku vysavače Po ukončení práce na sucho sejměte kryt vysavače a zkontrolujte stav naplnění zásobníku. Vzhledem k objemu zásobníku se doporučuje ho po každém použití vyprázdnit. Bude to jednodušší, než vyprázdnit plný zásobník. Po dokončení práce na mokro sejměte kryt vysavače. Zbylé nečistoty v zásobníku lze odstranit nakloněním nádrže. Po vyprázd- nění zásobník očistěte proudem vody a důkladně osušte. Údržba vysavače POZOR! Před zahájením jakékoliv údržby se ujistěte, že je zástrčka napájecího kabelu vytažená z elektrické zásuvky. Po každém použití vysavače zkontrolujte zásobník, těsnění krytu a vzduchové fi ltry, jak je popsáno v bodě: „Příprava k práci“. Vyčistěte vysavač proudem stlačeného vzduchu o tlaku ne větším než 0,3 MPa. Zvláštní pozornost je třeba věnovat průchodnosti ventilačních otvorů, a to jak vstupních, tak výstupních. Filtr v případě potřeby vyčistěte proudem stlačeného vzduchu o tlaku ne větším než 0,3 MPa. K čištění ventilačních otvorů nepoužívejte ostré kovové předměty. Pro čištění neponořujte vysavač do vody. Po každém použití a před ním zkontrolujte hadici vysavače, zda není poškozená. Je zakázáno používat poškozenou hadici. V případě vysávání vody nebo mokrých nečistot vyčistěte vnitřek vysavače, pružnou hadici, prodlužovací trubky a hubice ihned po ukončení práce. Zaschlé nečistoty mohou vést k neopravitelnému poškození vysavače nebo jeho součástí. Vnitřek hadice a prodlužovacích trubek by měl být po odpojení od vysavače vyčištěn proudem vody a poté ponechán k celkovému vyschnutí. Větší nečistoty z korpusu odstraňte měkkým hadříkem. Pouzdro vysavače nikdy neponořujte do vody nebo jiné kapa- liny. Nesměrujte proud vody směrem na pouzdro vysavače. Vyčistěte fi ltry vysavače čistou vodou. Všechny fi ltry musí být před opětovným použitím ve vysavači zcela suché.35
