РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ NT 611 Eco Kärcher

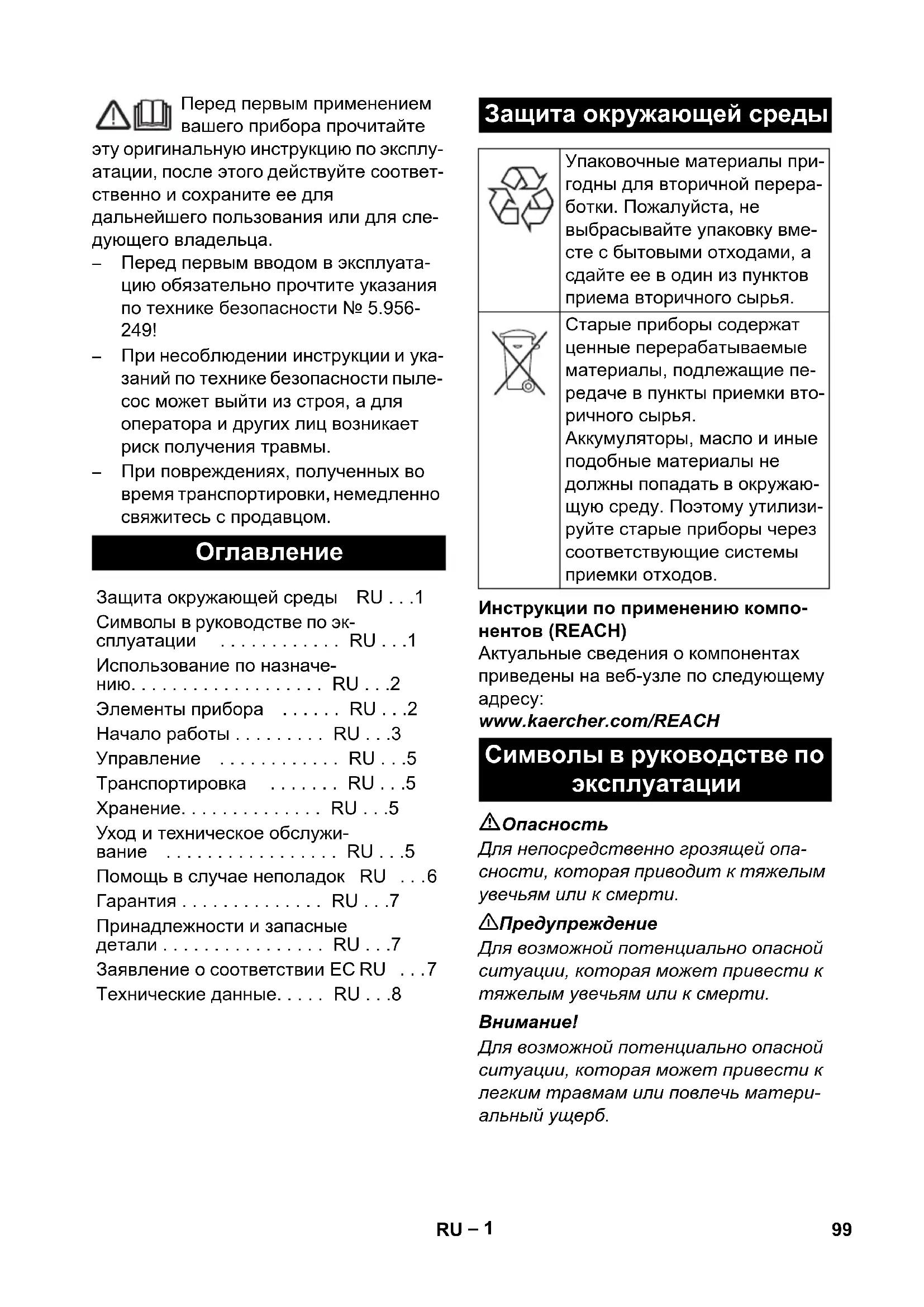

Parça No. Kablo uzunluğu EU 6.649-413.0 10 m CH 6.649-254.0 10 m 98 TR– 1 Перед первым применением вашего прибора прочитайте эту оригинальную инструкцию по эксплу- атации, после этого действуйте соответ- ственно и сохраните ее для дальнейшего пользования или для сле- дующего владельца. – Перед первым вводом в эксплуата- цию обязательно прочтите указания по технике безопасности № 5.956- 249! – При несоблюдении инструкции и ука- заний по технике безопасности пыле- сос может выйти из строя, а для оператора и других лиц возникает риск получения травмы. – При повреждениях, полученных во время транспортировки, немедленно свяжитесь с продавцом. Инструкции по применению компо- нентов (REACH) Актуальные сведения о компонентах приведены на веб-узле по следующему

Для непосредственно грозящей опа- сности, которая приводит к тяжелым увечьям или к смерти. 몇 Предупреждение Для возможной потенциально опасной ситуации, которая может привести к тяжелым увечьям или к смерти.

Для возможной потенциально опасной ситуации, которая может привести к легким травмам или повлечь матери- альный ущерб.

Защита окружающей среды RU . . .1 Символы в руководстве по эк- сплуатации . . . . . . . . . . . . RU . . .1 Использование по назначе- нию. . . . . . . . . . . . . . . . . . . RU . . .2 Элементы прибора . . . . . . RU . . .2 Начало работы . . . . . . . . . RU . . .3 Управление . . . . . . . . . . . . RU . . .5 Транспортировка . . . . . . . RU . . .5 Хранение. . . . . . . . . . . . . . RU . . .5 Уход и техническое обслужи- вание . . . . . . . . . . . . . . . . . RU . . .5 Помощь в случае неполадок RU . . .6 Гарантия . . . . . . . . . . . . . . RU . . .7 Принадлежности и запасные детали . . . . . . . . . . . . . . . . RU . . .7 Заявление о соответствии ЕС RU . . .7 Технические данные. . . . . RU . . .8 Защита окружающей среды Упаковочные материалы при- годны для вторичной перера- ботки. Пожалуйста, не выбрасывайте упаковку вме- сте с бытовыми отходами, а сдайте ее в один из пунктов приема вторичного сырья. Старые приборы содержат ценные перерабатываемые материалы, подлежащие пе- редаче в пункты приемки вто- ричного сырья. Аккумуляторы, масло и иные подобные материалы не должны попадать

щую среду. Поэтому утилизи- руйте старые приборы через соответствующие системы приемки отходов. Символы в руководстве по эксплуатации 99RU– 2 몇 Предупреждение Прибор не предназначен для сбора вредной для здоровья пыли. – Данный пылесос предназначен для непрерывной утилизации большого количества воды (ущерб, причинен- ный наводнением, осушение резер- вуаров, бассейнов или емкостей и т.п.), а также для проведения влаж- ной и сухой чистки поверхностей по- лов и стен. – Данный прибор предназначен для профессионального применения, на- пример, в ремесленном производст- ве и промышленности. 1 Поплавок 2 Сетевой шнур 3 Всасывающий шланг 4 Блокировка всасывающей головки 5 Мусорный бак 6 Держатель кабеля насоса для утили-

7 Прижимная шина 8 Колесо 9 Ось направляющего ролика 10 Направляющий ролик 11 Форсунка для чистки пола 12 всасывающая трубка, 13 Всасывающий патрубок 14 Всасывающая головка 15 Насос для утилизации воды 16 Накидная гайка насоса для утилиза-

17 Поплавковый выключатель насоса для утилизации воды 18 рукоятка для ношения прибора 19 Крышка фильтра 20 Ручка для чистки фильтра 21 ведущая дуга 22 Колено 23 Сетевой штекер насоса для утилиза-

24 Переключатель в положении "Насос для утилизации воды ВЫКЛ" 25 Розетка 26 Переключатель в положении "Насос

утилизации воды ВКЛ" 27 Главный выключатель 28 Фильтр для очистки отходящего воз-

29 Фильтр для грубых частиц грязи/ складчатый фильтр 30 Сливной шланг 31 Держатель насадки для пола 32 Колпачок (соединительный элемент GEKA-C) 33 Держатель для всасывающей трубки 34 Крючки для кабеля 35 Держатель насадки для стыков 36 Заводская табличка с данными Использование по

Элементы прибора 100 RU– 3 – Рекомендуется подключать данное устройство только к штепсельной ро- зетке, имеющей защитный выключа- тель, рассчитанный на аварийный ток 30 мА. Прибор обеспечивает работу в трех ре-

1 Чистка во влажном режиме с помо- щью насоса для утилизации воды 2 Чистка во влажном режиме без насо- са для утилизации воды 3 Чистка в сухом режиме

: Проведение чистки во влаж- ном режиме также возможно при выклю- ченном или демонтированном насосе для утилизации воды. Демонтировать насос для утилизации воды, см. "Чистка в сухом режиме".

Снять щетки. Установить резиновые кромки (5). Указание: Структурированная сторона резиновых кромок должна быть обраще-

Разблокировать и снять всасываю

щий элемент. Потянуть бумажный фильтроваль- ный пакет/фильтровальный пакет из нетканого материала вниз и снять

Надеть и зафиксировать всасываю- щий элемент. – При сборе влажной пыли бумажный фильтровальный пакет или фильтр из нетканого материала необходимо

Разблокировать и снять всасываю- щий элемент. Удаление мембранного фильтра. Надеть и зафиксировать всасываю- щий элемент. – При сборе влажной пыли мембран- ный фильтр необходимо снимать. Открыть крышку фильтра. Вынуть складчатый фильтр. Установить фильтр для грубых ча- стиц грязи. Закрыть крышку фильтра так, чтобы был слышен щелчок.

Удалить колпачок (соединительный элемент GEKA-C). Подключить шланг для утилизации воды (номинальный диаметр 3/4“ или

Слить грязную воду с помощью слив- ного шланга.

Удаление фильтра для грубых частиц грязи во время работы запрещается. – Чистка во влажном режиме без насо- са для утилизации воды: Рекоменду- ется использование специального фильтровального мешка (чистка во влажном режиме) (см. раздел "Филь- тровальные системы"). – При достижении максимального уровня жидкости прибор автоматиче- ски отключается. – После завершения чистки во влаж- ном режиме: Очистить и просушить при помощи салфетки поплавок, ре- зервуар и, при необходимости, насос для утилизации воды. Начало работы Влажная чистка Установка резиновых кромок Удаление бумажного фильтровально- го пакета/фильтровального пакета из нетканого материала Удаление мембранного фильтра Установка фильтра для грубых ча-

Подключение шланга для утилизации

Слить грязную воду Общие положения 101RU– 4

Перед проведением чистки в сухом ре- жиме: Демонтировать насос для ути- лизации воды и установить складчатый фильтр. Указание: При проведении чистки в су- хом режиме в основном следует исполь- зовать складчатый фильтр.

Удаление складчатого фильтра во время работы запрещается. – При сборе мелкой пыли дополни- тельно можно использовать бумаж- ный фильтровальный пакет, фильтр из нетканого материала или мем- бранный фильтр. Вынуть из розетки штепсельную вил- ку насоса для утилизации воды. Разблокировать и снять всасываю- щий элемент.

Отвинтить накидную гайку насоса для утилизации воды. Вытянуть держатель кабеля насоса

утилизации воды и установить вместо него прижимную шину. Снять с резервуара насос для утили- зации воды и пластмассовую вставку.

Заменить шланг для утилизации воды на колпачок. Надеть и зафиксировать всасываю- щий элемент. Указание: Складчатый фильтр не вхо- дит в объем поставки. Открыть крышку фильтра. Вынуть фильтр для грубых частиц

Установить складчатый фильтр. Закрыть крышку фильтра так, чтобы был слышен щелчок.

Снять резиновые кромки. Установить кромки щетки. Указание: Бумажный фильтровальный пакет или фильтр из нетканого материа- ла не входит в объем поставки.

Разблокировать и снять всасываю- щий элемент. Надеть бумажный фильтровальный пакет или фильтр из нетканого мате-

Надеть и зафиксировать всасываю- щий элемент. Указание: Мембранный фильтр не вхо- дит в объем поставки. Указание: При работе без бумажного фильтровального пакета или фильтра из нетканого материала должен исполь- зоваться мембранный фильтр для защи- ты всасывающей головки.

Разблокировать и снять всасываю

щий элемент. Наденьте мембранный фильтр на

Надеть и зафиксировать всасываю- щий элемент.

Всасывающий шланг оснащен системой клипсового соединения. Могут быть под- соединены все комплектующие изделия C-40/C-DN-40. Сухая чистка Общие положения Демонтаж насоса для утилизации

Установка складчатого фильтра Установка кромок щетки Установка бумажного фильтроваль- ного пакета/фильтровального пакета из нетканого материала Установка мембранного фильтра Клипсовое соединение 102 RU– 5

Опасность получения травм и повре- ждений! Штепсельная розетка пред- назначена исключительно для непосредственного подключения насо- са для утилизации воды к пылесосу. Любое иное применение штепсельной розетки недопустимо. Вставить в розетку штепсельную вилку устройства. Прибор отключается при помощи главного выключателя. Непрерывная утилизация большого количества воды: Включить насос для утилизации воды

Проводится непрерывное удаление жидкости или очистка. Чистить плоский складчатый фильтр че- рез регулярные отрезки времени во вре- мя всасывания. Несколько раз выдвинуть и вдвинуть ручку чистки фильтра. При необходимости выключить на- сос для утилизации воды. Выключить прибор при помощи глав- ного выключателя. Вытянуть штепсельную вилку устройства.

фильтра: Несколько раз выд- винуть и вдвинуть ручку. Опустошить бак. Очистить прибор снаружи и внутри пылесосом и протереть его влажным полотенцем. Намотать сетевой кабель вокруг крючков на ведущей дуге. Обмотать всасывающий шланг во- круг буксирной скобы. Хранить прибор в сухом помещении, приняв при этом меры от несанкцио- нированного использования.

Опасность получения травм и повре- ждений! При транспортировке следу- ет обратить внимание на вес устройства. Вынуть всасывающую трубку с на- садкой для пола из держателя. Для переноски прибора его следует брать за рукоятку и всасывающую

При перевозке аппарата в транспор- тных средствах следует учитывать действующие местные государст

венные нормы, направленные на за- щиту от скольжения и опрокидывания.

Опасность получения травм и повре- ждений! При хранении следует обра- тить внимание на вес устройства. Это устройство разрешается хранить только во внутренних помещениях.

Перед проведением любых работ с при- бором, выключить прибор и вытянуть штепсельную вилку.

Включение прибора Режим утилизации или очистки Чистка фильтра Выключение прибора После каждой эксплуатации Хранение прибора Транспортировка

Уход и техническое обслуживание 103RU– 6 Открыть крышку фильтра. Заменить фильтр для грубых частиц грязи/складчатый фильтр или фильтр для очистки отходящего воз-

Закрыть крышку фильтра так, чтобы был слышен щелчок. Разблокировать и снять всасываю- щий элемент. Поплавок очистить с помощью влаж- ной салфетки. Надеть и зафиксировать всасываю- щий элемент.

Перед проведением любых работ с при- бором, выключить прибор и вытянуть штепсельную вилку. Проверить штепсельную розетку и предохранитель системы электропи-

Проверить сетевой кабель и штеп- сельную вилку устройства. Включить аппарат. Проверить поплавок. Включить насос для утилизации во-

Удалить мусор из всасывающей на- садки, всасывающей трубки,

вающего шланга или фильтра для грубых частиц грязи/складчатого

Чистка фильтра: Несколько раз выд- винуть и вдвинуть ручку. Заменить бумажный фильтроваль- ный пакет или фильтр из нетканого

Правильно закрыть крышку фильтра так, чтобы она зафиксировалась. Промыть мембранный фильтр под проточной водой или заменить. Заменить складчатый

Проверить сливной шланг на герме-

Проверить правильность установки складчатого фильтра. Проверить правильность установки фильтра для грубых частиц грязи. Установить складчатый фильтр. Проверить правильность установки складчатого фильтра. Заменить складчатый фильтр. Проверить штепсельную розетку устройства. Освободить защемленный поплавко- вый выключатель резервуара. Освободить заблокированную крыльчатку насоса.

шланг насоса для утилиза- ции воды, избегая образования изги-

Проверить шланг насоса для утили- зации воды на наличие засоров. Замена фильтра для грубых частиц грязи/складчатого фильтра или фильтра для очистки отходящего воздуха Очистка поплавка Помощь в случае

Всасывающая турбина не

Всасывающая турбина отключается Мощность всасывания упала Выделение пыли во время чистки в сухом режиме Насос для утилизации воды не

Слабая подача насоса для утилизации воды 104 RU– 7 В каждой стране действуют соответст- венно гарантийные условия, изданные уполномоченной организацией сбыта нашей продукции в данной стране. Воз- можные неисправности прибора в тече- ние гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или ошибках при изготовлении. В случае возникновения претензий в течение гарантийного срока просьба обращаться, имея при себе чек о покупке, в торговую организацию, про- давшую вам прибор или в ближайшую уполномоченную службу сервисного об- служивания. – Разрешается использовать только те принадлежности и запасные части, использование которых было одо- брено изготовителем. Использова- ние оригинальных принадлежностей и запчастей гарантирует Вам надеж- ную и бесперебойную работу прибо-

– Выбор наиболее часто необходимых запчастей вы найдете в конце ин- струкции по эксплуатации. – Дальнейшую информацию о запча- стях вы найдете на сайте www.kaercher.com в разделе Service. Настоящим мы заявляем, что нижеука- занный прибор по своей концепции и конструкции, а также в осуществленном и допущенном нами к продаже исполне- нии отвечает соответствующим основ- ным требованиям по безопасности и здоровью согласно директивам ЕС. При внесении изменений, не согласованных с нами, данное заявление теряет свою

5.957-602 Нижеподписавшиеся лица действуют по поручению и по доверенности руковод- ства предприятия. уполномоченный по документации: S. Reiser Alfred Kaercher GmbH & Co. KG Alfred-Kaercher-Str. 28 - 40 71364 Winnenden (Germany) Тел.: +49 7195 14-0 Факс: +49 7195 14-2212 Winnenden, 2010/07/14

Принадлежности и запасные детали Заявление о соответствии

Продукт Пылесос для мокрой и су-

Тип: 1.146-xxx Основные директивы ЕС 2006/42/EC (+2009/127/EC) 2004/108/EC Примененные гармонизированные

CEO Head of Approbation 105RU– 8 Технические данные NT 611 Eco K Напряжение сети V 230 Частота Hz 1~ 50 Макс. мощность W EU: 2350 W CH: 2300 Мощность (полная) W 2000 Номинальная мощность W 1200 Мощность насоса для утилизации воды W 800 Емкость бака l55 Заправочный объем жидкости l42 Количество воздуха (макс.) l/s 56 Нижнее давление (макс.) kPa (mbar) 23,5 (235) Тип защиты -- IPX4 Класс защиты -- I Гнездо для подключения шланга(C-DN/C-ID) mm 40 Длина х ширина х высота mm 570 x 430 x 860 Типичный рабочий вес kg 23,0 Температура окружающей среды (макс.) °C +40 Значение установлено согласно стандарту EN 60335-2-69

dB(A) 63 Опасность K

dB(A) 1 Значение вибрации рука-плечо m/s

<2,5 Опасность K m/s

dB(A) 63 Неустойчивост K
