РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Filter 2322 EHEIM

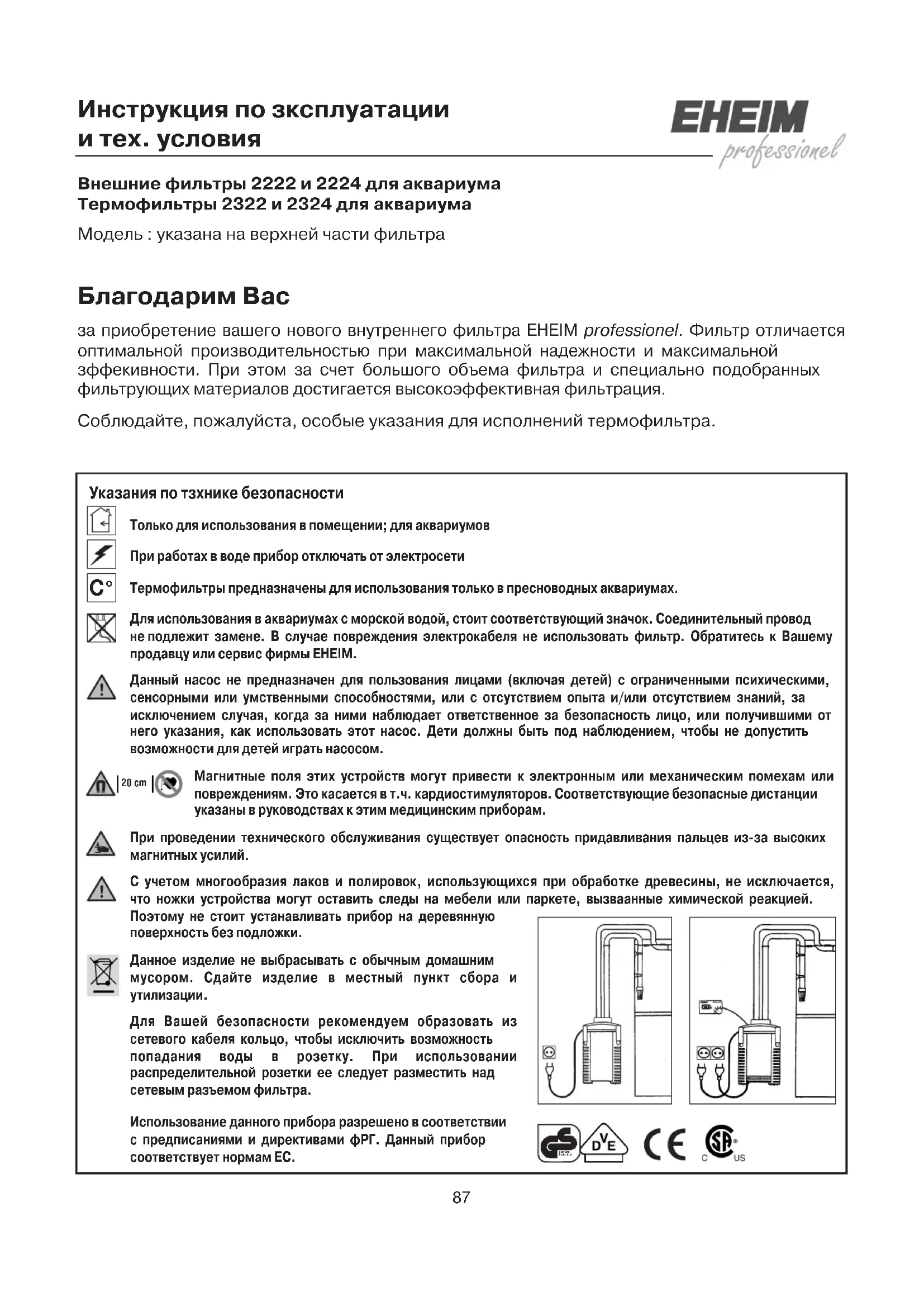

°87 Инструкция по зксплуатации и тех. условия Внешние фильтры 2222 и 2224 для аквариума Термофильтры 2322 и 2324 для аквариума Модель : указана на верхней части фильтра Благодарим Вас за приобретение вашего нового внутреннего фильтра EHEIM professionel. Фильтр отличается оптимальной производительностью при максимальной надежности и максимальной зффекивности. При этом за счет большого объема фильтра и специально подобранных фильтрующих материалов достигается высокоэффективная фильтрация. Соблюдайте, пожалуйста, особые указания для исполнений термофильтра. Указания по тзхнике безопасности Только для использования в помещении; для аквариумовПри работах в воде прибор отключать от электросетиТермофильтры предназначены для использования только в пресноводных аквариумах. Для использования в аквариумах с морской водой, стоит соответствующий значок. Соединительный проводне подлежит замене. В случае повреждения электрокабеля не использовать фильтр. Обратитесь к Вашемупродавцу или сервис фирмы EHEIM.Данный насос не предназначен для пользования лицами (включая детей) с ограниченными психическими,сенсорными или умственными способностями, или с отсутствием опыта и/или отсутствием знаний, заисключением случая, когда за ними наблюдает ответственное за безопасность лицо, или получившими от него указания, как использовать этот насос. Дети должны быть под наблюдением, чтобы не допуститьвозможности для детей играть насосом. Магнитные поля этих устройств могут привести к электронным или механическим помехам или повреждениям. Это касается в т.ч. кардиостимуляторов. Соответствующие безопасные дистанцииуказаны в руководствах к этим медицинским приборам. При проведении технического обслуживания существует опасность придавливания пальцев из-за высокихмагнитных усилий. С учетом многообразия лаков и полировок, использующихся при обработке древесины, не исключается, что ножки устройства могут оставить следы на мебели или паркете, вызваанные химической реакцией.Поэтому не стоит устанавливать прибор на деревяннуюповерхность без подложки.Данное изделие не выбрасывать с обычным домашним мусором. Сдайте изделие в местный пункт сбора и утилизации. Для Вашей безопасности рекомендуем образовать из сетевого кабеля кольцо, чтобы исключить возможность попадания воды в розетку. При использовании распределительной розетки ее следует разместить надсетевым разъемом фильтра.Использование данного прибора разрешено в соответствиис предписаниями и директивами фРГ. Данный приборсоответствует нормам ЕС.

geprüfteSicherheit 20 cmМонтаж (1) Открыть и потянуть наверх все четыре расположнные на корпусе фильтра защелки. При помощи обоих углублений верхняя часть фильтра легко сниматся. (2) Вынуть фильтровальный холст, а затем поочередно отдельные фильтрующие элементы. Опущенные ручки фильтрующих элементов вытягиваются наверх. (3) Наполнить элементы фильтрующей массой EHEIM. Наполнить нижние корпуса фильтров материалом EHEIM MECH только настолько, чтобы под ручкой можно было поместить синий фильтрующий мат. Второй фильтрующий элемент заполнить почти до самого его края биологической фильтрующей массой SUBSTRATpro. Внимание: Не переполнять элементы и не засорять выводы труб. (4) Затем фильтрующую массу необходимо тщательно промыть в корзинке проточной водой, пока она не станет прозрачной. (5) Вставить фильтрующий элемент с синим фильтрующим матом обратно в корпус фильтра и крепко надавить на него, пока он не сядет на опору. Таким образом гарантируется надежная герметизация между фильтрующим элементом и корпусом. Установить второй фильтрующий элемент. Следить за тем, чтобы отверстия для трубок располагались одно над другим и за счет резиновых насадок обеспечивали соответствующее соединение. Опустить обратно ручки и убедиться в том, чтобы фильтрующие элементы располагались друг под другом заподлицо. Надеть вторую резиновую насадку на верхний фильтрующий элемент. Уложить белый фильтровальный холст так, чтобы отверстие располагалось над отверстием трубки. Внимание: Не допускатся размещение белого фильтровального холста под ручкой корзинки, содержащей фильтрующую массу. Термофильтр: (6) При исполнении с термофильтром следить за тем, чтобы отверстие трубки фильтрующих элементов не было расположено над соединительной частью нагревательного элемента.

Внешние фильтры 2222 и 2224 для пресноводных и морских аквариумов Термофильтры 2322 и 2324 предназначены только для пресноводных аквариумов

Верхняя часть фильтра

Профильная уплотнительная прокладка

Фильтровальный холст (белый)

Фильтрующий мат (синий)

Фильтрующие элементы

Адаптер с запорными кранами

Всасывающий патрубок

"Флейта" с заглушкой

Регулировочная кнопка

Контрольный индикатор. При распаковке проверьте, пожалуйста, наличие всех деталй.

(7) Проверить, чтобы профильная уплотнительная прокладка на верхней части фильтра не была загрязнена и была точно посажена в паз.(8) Установить верхнюю часть на корпус фильтра таким образом, чтобы патрубок верхней части фильтра был вставлен в направляющие труб фильтрующих элементов. Закрыть все четыре защелки. (9) Внимание: Перед тем, как вставить в верхнюю часть фильтра адаптер шланговых соединений, проверить оба уплотнительных кольца на повреждения и правильность установки. Для облегчения монтажа уплотнительные кольца слегка смазать вазелином. (10) Вставить адаптер с открытой защелкой в соответствующее отверстие, расположенное в верхней части фильтра и, одновременно нажимая на крепеж адаптера, зафиксировать его. Подсоединение шлангов (11) Для того, чтобы закрыть запорные краны, необходимо обе ручки адаптера перевести в положние OFF. (12) Прилагаемые шланги необходимо до упора надеть на патрубки адаптера. Перед этим шланги размягчить в теплой воде. Указание: Использовать только оригинальные шланги фирмы EHEIM. (13) Вокруг смонтированных шлангов расположить двухсекционный шланговый зажим, подсоединить и (14) защелкнуть. (15) Установить полностью подготовленный фильтр в тумбочку. Следить за тем, чтобы соблюдалось указанное расстояние по высоте: для обеспечния оптимальной работы максимальное расстояние между поверхностью воды и дном фильтра не должно составлять больше 180 см. (16) Надеть сетчатый фильтр на всасывающий патрубок и закрепить его с помощью двух крепежей и присосок (17) к внутренней стенке аквариума. (18) Соединить выходной отвод и "флейту" коротким куском шланга и с помощью крепежей и присосок монтировать в аквариуме. В зависимости от условий установка проводится на задней стенке или одной из боковых стенок. Открытую сторону "флейты" закрыть прилагаемой заглушкой. Указание: "Флейта" может быть установлена ниже поверхности воды или на уровне в зависимости от желаемой интенсивности движения воды на поверхности. (19) Протянуть шланги от фильтра через отверстие в задней стенке тумбочки. Соединить смонтированный всасывающий патрубок со стороной всасывания фильтра, а выходной отвод - с напорной стороной фильтра. Обратить внимание на ровную укладку шлангов и отсутствие сгибов. При необходимости укоротить шланги. Указание: Размягчить шланги в теплой вод, чтобы устранить образовавшиеся сгибы. Пуск в эксплуатацию (20) Открыть запорные краны на адаптере фильтра, переведя оба рычага в направление шлангов (положние ON). Затем отсоединить напорный шланг от "флейты" и снова восстановить циркуляцию воды. 89(21) Указание: Для этого, прежде всего, подходит монтажный комплект InstallationsSЕT 1 фирмы EHEIM для (22) стороны всасывания (артикул № 4004300, диаметр 12 мм) или всасывающее приспособление EHEIM (артикул № 4003540). Наружный фильтр автоматически наполняется водой. После того, как фильтр наполнится, снова подсоединить шланги. (23) Указание: Мощность фильтра бесступнчато регулируется на напорной стороне при помощи встроенного запорного крана (OUT). Внимание: Запрещается снижать мощность насоса на стороне всасывания (IN). (24) После повторной проверки герметичности шланговых соединений и правильности посадки шлангового зажима фильтр ввести в эксплуатацию, подключив его при помощи штекера к электрости.

Термофильтр: (25) Внимание: Только после того, как фильтр будет равномерно работать, подсоединить нагреватель к розетке при помощи отдельного кабеля. Ни в ком случае не эксплуатировать нагреватель без воды. После ввода нагревателя в эксплуатацию подождать несколько минут, пока термодатчик в корпусе фильтра адаптируется к актуальной температуре воды. (26) Кнопка установки температуры сначала устанавливается в среднее положение (стрелка), в котором осуществляется регулирование температуры между 25

С. Контрольная лампочка показывает работу нагревателя и гаснет при достижении установленной темпратуры. (27) Если необходима более высокая температура, вращать установочную кнопку при выключенной контрольной лампочке по часовой стрелке, пока снова загорится лампочка. После того, как нагреватель выключился и контрольная лампочка снова погасла, по термометру аквариума проверить действительную темпратуру воды. Если темпратура еще слишком низкая, процесс повторить. В качестве ориентировки служит + /- деление шкалы в диапазоне установки: одно деление соответствует 1

(28) Если во время процесса подогрева уже достигнуто измеренное значение температуры, установочная кнопка поворачивается назад, пока не погаснет контрольная лампочка. Нагреватель поддерживает установленное значение почти постоянным. При снижении температуры подогрев включается автоматически, пока не будет снова достигнуто заданное значение. При помехах электросети контрольная лампочка нагревателя мигает. После устранения неисправности подогреватель будет снова работать нормально.

Техническое обслуживание и уход Термофильтр: Сначала отсоединить от сети штекер нагревателя, а затем штекер насоса.

(29) Оба запорных рычага на адаптере закрыть в положении OFF. Повернуть вверх фиксирующую ручку и вынуть адаптер из верхней части фильтра. (30) Вынуть внешний фильтр из тумбочки, взяв его за оба углубления.91 (31) Открыть все защелки и снять верхнюю часть фильтра. (32) Для очистки камеры насоса открыть крышку насоса, расположенную на дне верхней части фильтра, повернув влево. (33) Затем снять крышку насоса, ротор с крыльчаткой и ось. (34) Детали насоса и охлаждающий канал тщательно почистить при помощи комплекта для чистки EHEIM (артикул № 4009580). Осторожно ополоснуть ось (опасность разрушения!) и затем снова собрать и вставить

При монтаже соблюдать правильность установки насадок оси и крышки насоса. Затем снова зафиксировать крышку насоса, повернув вправо. (35) Фильтрующие массы: Вынуть из корпуса фильтра холст и фильтрующие элементы. Основательно промыть фильтрующую массу теплой водой, пока вода не станет прозрачной. Белый фильтровальный холст служит для механичской тонкой фильтрации и предназначен только для одноразового пользования, т.к. невозможно полностью вымыть прилипшие частицы грязи. Использовать новый фильтровальный холст (артикул № 2616225). Синий фильтрующий мат (артикул № 2616220 – одна шт. входит в комплект) можно использовать 2 – 3 раза. Перед повторным использованием тщательно промыть. Указание: При использовании нового SUBSTRATpro каждый раз смешивать примерно 1/3 использованной фильтрующей массы с новым материалом, что позволит быстрее развиваться бактериальным культурам. (36) I Промыть корпус фильтра и затем снова вставить фильтрующие элементы. Нажимать на самый нижний элемент, пока он не будет прижат к опоре. Следить за тем, чтобы последующие фильтрующие элементы были установлены заподлицо. Отверстия трубок фильтрующих элементов при этом должны располагаться друг над другом и уплотняться резиновыми насадками. Установить новый фильтрующий холст. Внимание: Белый фильтровальный холст не допускается размещать под ручкой корзинки фильтрующей

Проверить профильную уплотнительную прокладку в верхней части фильтра на правильность посадки и чистоту. Затем слегка смазать уплотнение верхней части корпуса фильтра вазелином. Надеть верхнюю часть фильтра на корпус фильтра. Закрыть защелки и поставить фильтр в тумбочку. Оба уплотнительных кольца на адаптере проверить на повреждения и правильность посадки, и слегка смазать вазелином. Вставить и зафиксировать адаптер. После того, как оба запорных рычага на адаптере открыты (положение ON), фильтр снова автоматически наполняется водой и после этого готов к эксплуатации. В заключение ввести фильтр в эксплуатацию, подсоединив штекер к электросети. Указание: Все шланговые соединения через регулярные промежутки времени проверять на правильное

Внимание: Эксплуатировать фильтр разрешается принципиально только в вертикальном положении. Термофильтр: (37) Промыть корпус фильтра. Нагревательную спираль время от времени чистить от отложившейся мути. Нагревательную спираль не гнуть. Емкость фильтра не погружать в воду. Не допускать попадания брызг воды на электронику нагревателя. Снова вставить фильтрующие элементы, как описано выше. Ввести фильтр в эксплуатацию при помощи штекера для подсоединения к сети верхней части фильтра. Штекер нагревателя подсоединить только после того, как фильтр будет равномерно работать.
