BEDIENUNGSANLEITUNG Filter 2322 EHEIM

Für Süβ- und Meerwasser

Aquarien-Außenfilter 2222 und 2224
Aquarien-Thermofilter 2322 und 2324

Ausführung: siehe Typenschild am Filteroberteil

Vielen Dank

für den Kauf Ihres neuen Außenfilters EHEIM professionl. Er bietet Ihnen optimale Leistung bei Höchster Zuverlässigkeit und größter Effektivität. Dabei sorgt das große Behaltervolumen, in Verbindung mit dem abgestimmten Filtermassenaufbau, für einen hoch effizienten Schadstoffabbau.

Für die Thermofilter-Ausfuhrungen beachten Sieitte die jeweils gekennzeichneten Hinweise.

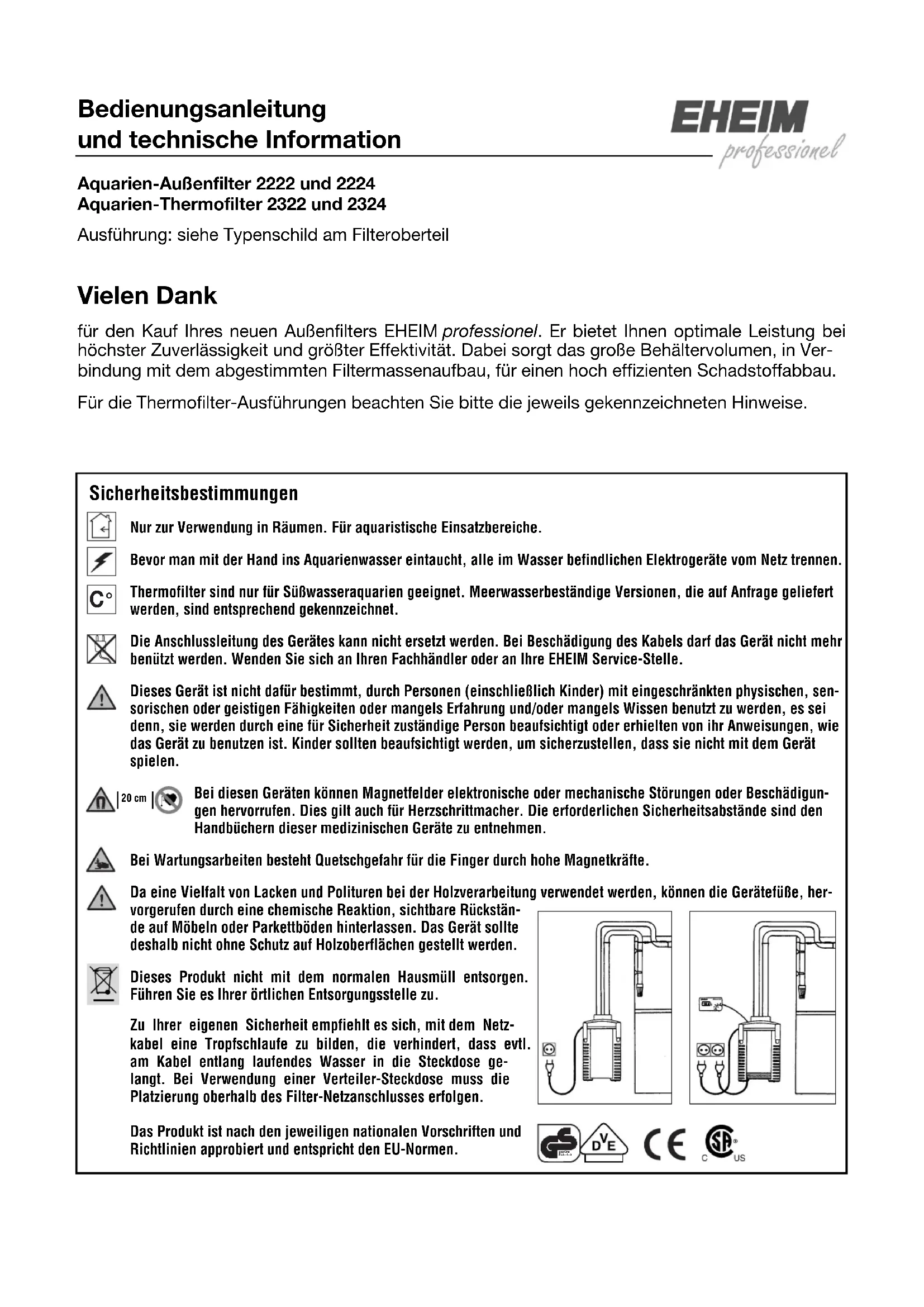

Sicherheitsbestimmungen

Nur zur Verwendung in Räumen. Für aquaristische Einsatzbereiche.

Bevor man mit der Hand ins Aquarienwasser eintaucht, alle im Wasser befindlichen Elektrogeräte vom Netz trennen.

Thermofilter sind nur für Süwb Wasseraquarien geeignet. Meerwasserbestandige Versionen, die auf Anfrage geliefert werden, sind entsprechend gekennzeichnet.

Die Anschlussleitung des Gerätes kann nicht ersetzt werden. Bei Beschädigung des Kabels darf das Gerät nicht mehr benützt werden. Wenden Sie sich an ihren Fachhändler oder an ihre EHEIM Service-Stelle.

Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutz zu werden, es sei dessen, sie werden durch eine für Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.

20cm

Bei diesen Geräten konnen Magnetfelder elektronische oder mechanische Störungen oder Beschädigungen hervorrufen. Dies gilt auch für Herzschrittmacher. Die erforderlichen Sicherheitsabstände sind den Handbuchern dieser medizinischen Geräte zu entnahmen.

Bei Wartungsarbeiten besteht Quetschgefahr für die Finger durch hohe Magnetkräfte.

Da eine Vielfalt von Lacken und Polituren bei der Holzverarbeitung verwendet werden, konnen die Geräteufe, hervorgerufen durch eine chemische Reaktion, sichbare Rückstände auf Möbeln oder Parkettböden hinterlassen. Das Gerät soll deshalb nicht ohne Schutz auf Holzoberflächen gestellt werden.

Dieses Produkt nicht mit dem normalen Hausmull entsorgen.
Führn Sie es Ihrer örtlichen Entsorgungsstelle zu.

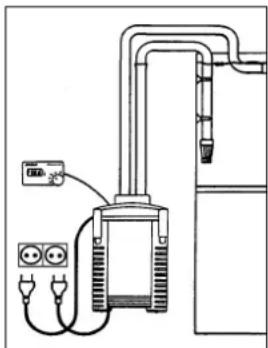

Zu ihrer eigenen Sicherheit empfeihlt es sich, mit dem Netz-kabel eine Tropfschlaufe zu bilden, die verhindert, dass evtl. am Kabel entlang laufendes Wasser in die Steckdose gelangt. Bei Verwendung einer Verteiler-Steckdose muss die Platzierung oberhalb des Filter-Netzanschlusses erfolgen.

Das Produkt ist nach den jeweiligen nationalen Vorschriften und Richtlinien approbiert und entspricht den EU-Normen.

C

Außenfilter 2222 und 2224 für Süβ- und Meerwasser

Thermofilter 2322 und 2324 sind nur für Süßwasser geeignet

① Filteroberteil ② Profildichtung ③ Filtervlies (weiβ) ④ Filtermatte (blau) ⑤ Filtereinsätze
⑥ Gummitüllen ⑦ Verschluss-Klipp ⑧ Filterbehälter ⑨ Adapter mit Abspperrhänen
⑩ Schlauchhalter ① Ansaugrohr ② Filterkorb ③ Auslaufbogen ④ Dusenrohr mit Ver
schluss-Stopfen ⑤ Klemmbügel mit Sauger ⑥ Schläuche ⑦ Vaseline.

Thermofilter: Regelknopf Kontroll-Leuchte.

Bitte beim Auspacken prufen, ob alle Teile vorhanden sind.

Montage

(1) Alle vier Verschluss-Klips am Filterbehälter Herauskippen und nach oben schiben. Mit Hilfe der beiden Griffmulden{lsst sich das Filteroberteil bequem abheben.
(2) Filtrvlies entnehmen und die einzelnen Filtereinsätze nacheinander herausnehmen. Die versenkten Griffbügel der Filtereinsätze setzen sich nach oben ausziehen.
(3) Füllen Sie nun die Filtereinsätze mit EHEIM Filtermassen. Den unteren Filterbehälter mit EHEIM MECH nur soweit füllen, dass die blaue Filtermatte unter dem Grifflügel eingelegt werden kann. Den zweiten Filtereinsatz bis knapp unter den Rand mit der biologischen Filtermasse SUBSTRATpro füllen.

Achtung: Nicht überfüllen, Rohrdurchführung nicht verstopfen.

(4) Anschließlich Filterasse im Korb unter fliebendem Wasser gründlich spulen, bis keine Wassertrübung mehr sightbar ist.
(5) Setzen Sie den Filtereinsatz mit der blauen Filtermatte wieder in den Filterbehälter ein und drücken Sieihn kräftig nach unten, bis er auf den Auflagestegen sitzt. Damit ist eine sichere Abdichtung zwischen Filtrereinsatz und Behälter gewährleistet.

Den zweiten Filtereinsatz ebenfalls einschieben, wobei die Rohröffnungen übereinander liegen müssen und mit der Gummitülle jeweils eine sichere Verbindung bilden. Griffbügel jeweils wieder versenken und darauf aufachten, dass alle Filtrereinsätze bündig aufeinander liegen. Zweite Gummitülle auf den oberen Filtrereinsatz aufstecken. Anschließlich freiBes Filtrvlies so auf-legen, dass die Bohrung über der Rohröffnung liegt.

Achtung: Weiges Filtervlies nicht unter dem Bugel des Filtermassenkorbes einlagen.

Thermofilter:

(6) Bei der Thermofilter-Ausführung muss darauf geachtet werden, dass die Rohröffnung der Filtrereinsätze nicht über dem Anschlussteil des Heizens liegt.
(7) Prufen Sie, ob die Profildichtung am Filteroberteil nicht verschmutzt ist und passgenau in ihrer Nut sitzt.

8) Oberteil auf den Filterbehälter setzen, wobei der Rohrstutzen des Filteroberteils in die Rohrführung der Filtrereinsätze eingesteckt werden muss. Alle vier Verschluss-Klips schlieben.
(9) Achtung: Bevor der Adapter für die Schlauchanschlüsse im Filteroberteil eingesetzt wird, die beiden Dichtungsringe auf Beschädigungen und richtigen Sitz prufen. Die Dichtringe zur Montageerleichterung mit etwas Vaseline leicht einfetten.
(10) Adapter mit hoch stehendem Verriegelungsbürger in die vorgesehene Öffnung am Filteroberteil satt einstecken und unter gleichzeitigem Druck auf den Adapter-Verriegelungsbürger bis zum Einrasten schlieben.

Schlauchinstallation

(11) Um die Absperrhöhne zu schließen, werden die beiden Hebelgriffe des Adapters auf Stellung
(12) OFF umgelegt. Die beiliegenden Schläuche bis zum Anschlag auf die Schlauchstutzen am Adapter aufschieben. Vorher Schläuche mit warmem Wasser geschmeidig machen.

Hinweis: Grundsätzlich nur EHEIM Originalschlauche verwenden.

(13) Der zweiteilige Schlauchhalter wird um die montierten Schläuche gelegt, seitlich eingehängt
(14) und zusammengeklippst.
(15) Stellen Sie den komplett vorbereiteten Filter im Unterschrank auf. Achten Sie auf den vorgeschreibenbenen Höhenabstand: Zwischen Wasseroberfläche und Filterboden dürfen maximal 180 cm liegen, um eine optimale Arbeitsweise zu erzielen.
(16) Stecken Sie den Filterkorb auf das Ansaugrohr und befestigen Sie es mit zwei Klemmbügeln
(17) und Saugern an der Innwand des Aquariums.
(18) Auslaufbogen und das Düssenrohr mit einem kurzen Schlauchstück verbinden und mit Hilfe der Klemmbügel und Sauger im Aquarium montieren. Je nach maßlichen Gegebenheiten erfolgt die Anbringung an der Rückwand oder an einer der Seitenwände. Die offene Seite des Düssenrohres mit dem beiliegenden Verschluss-Stopfen schlieben.

Tipp: Je nach der gewünschten Intensität der Oberflächenbewegung kann das Düsenrohr entweder unterhalb oder auf Niveau des Wasserspiegels installiert werden.

(19) Führn Sie die Schläuche vom Filter aus durch die Öffnung der Schrankrückwand. Verbinden Sie das montierte Ansaugrohr mit der Saugsite und den Auslaufbogen mit der Druckseite des Filters.

Achten Sie darauf, dass die Schläuche glatt verlegt werden und keine Knicke haben. Eventuell Schläuche kürzen.

Tipp: Die Schläuche im warmen Wasser geschmeidig machen. So{lassen sich Knicke leicht hersausdrucken.

Inbetriebnahme

(20) Öffnen Sie nun die Absperrhähne am Adapter des Filters, indem Sie beiden Hebelgriffe in Richtung der Schlauchführung (Stellung ON) umlegen. Anschließend Druckschlauch am Düsenrohr losen und den Wasserkreislauf wieder herstellen.

(21) Tipp: Dazu eignet sich vor allem das praktische EHEIM InstallationsSET 1 für die Saugseite
(22) (Bestell-Nr. 4004300 mit 12 mm ø) oder der EHEIM Ansauger (Bestell-Nr. 4003540). Der Außenfilter füllt sich selbsttätig mit Wasser.

Nachdem der Filter gefüllt ist, die Schlauchverbindung wieder herstellen.

(23) Tipp: Über den integrierten Absperrhahn (OUT) ist die Filterleistung druckseitig stufenlos regulierbar.

Achtung: Die Pumpenleistung darf niemals auf der Saugsite (IN) reduziert werden.

(24) Nachdem alle Schlauchverbindungen nochmals auf Dichtheit und der Schlauchhalter auf rich-tigen Sitz überprüft worden ist, wird der Filter über den Netzstecker in Betrieb genommen.

Thermofilter:

(25) Achtung: Erst wenn der Filter gleichmäßig arbeitet, wird der Heizer über sein separates Netzkabel an der Steckdose angeschlossen. Heizer niemals trocken betreiben.
Nach der Inbetriebnahme des Hezers einige Minuten abwarten, bis sich der Thermofühler im Filterbehälter an die aktuelle Wassertemperatur angepasst hat.
(26) Der Temperatur-Einstellknopf wird zunachst auf die mittlere Position gestellt (Pfeil), mit der eine Regulierung der Wassertemperatur zwischen 25^ und 27^ erfolgt. Die Kontroll-Leuche zeigt die Heizertätigkeit an und erlischt bei Erreichen der eingestillten Temperatur.
(27) Wird ein hóherer Wert gewünscht, dreht man den Einstellknopf bei ausgeschalteter Kontroll-Leuche so welt im Uhrzeigersinn, bis das Signal erneut aufleuchtet.

Nachdem die Heizung abgeschelt hat und die Kontroll-Leuche wieder erloschen ist, pruft man über das Aquariantthermometer die tatsächliche Wassertemperatur. Sollte der Wert noch zu niedrig sein, wird der Vorgang wiederholt. Als Orientierungshilfe dient die +/- Skalierung im Einstellbereich: eine Teilung entspricht etwa 1^ .

(28) Ist während des Heizvorgangs die gemessene Wassertemperatur bereits erreicht, wird der Einstellknopf zurückgedreht, bis die Kontroll-Leuchte erlischt.

Die Heizung hält den eingestellten Wert nahezu konstant. Bei absinkender Temperatur schaltet sie automatisch ein, bis der Sollwert wieder erreicht ist. Bei Störungen über die Netzleitung flackert die Kontroll-Leuche des Heizers. Nach der Störung arbeitet der Heizer normal weiter.

Wartung und Pflege

Thermofilter:

Zuerst Netzstecker der Heizung und anschließend Netzstecker der Pumpeziehen.

(29) Beide Absperrerhebel am Adapter auf Stellung OFF schreiben. Verriegelungsbügel nach offen schwenken und den Adapter aus dem Filteroberteil losen.
(30) Außenfilter an den beiden Griffmulden aus dem Schranknehmen.

(31) Alle Verschluss-Klipsps öffnen und das Filteroberteil abnehmer.
(32) Zur Reinigung des Pumpenraums öffnen Sie den Pumpendeckel am Boden des Filteroberteils durch eine Linksdrehung.
(33) Entnehmen Sie dann Pumpendeckel, Läufer mit Flügelrad und Achse.
(34) Pumpenteile und Kuhlkanal mit EHEIM Reinigungs-Set (Bestell-Nr. 4009580) gründlich sauben. Achse vorsichtig abspulen (Bruchgefahr!) und anschließend Laufer wieder zusammenstecken und einsetzen.

Bei der Montage auf richtigen Sitz von Achstullen und Pumpendeckel achten. Anschliebend den Pumpendeckel durch Rechtsdrehung wieder arretieren.

(35) Filtermassen: Vlies und Filtrereinsätze aus dem Filterbehälter entnehmer. Spulen Sie die Filtermasse mit lauwarmem Wasser gründlich aus - so lange, bis keine Trübung mehr erkennbar ist.

Das weiß Filtervlies dient zur mechanischen Feinfiltrung und damit nur einmal verwendet werden, da die anhaftenden Schmutzpartikel sich nicht vollständig auswahlen setzen. Neues Vlies (Bestell-Nr. 2616225) verwenden. Die blaue Filtermatte (Bestell-Nr. 2616220 - 1 x im Set enthalten) kann 2-3 mal wieder verwendet werden. Vor dem Einsatz gründlich auswassen.

Tipp: Bei Neueinsatz von SUBSTRATpro jeweils ca. 1/3 der gebrauchten Filterasse mit dem neuen Material mischen, damit sich die Bakterienkulturen Schneller vermehren.

(36) Filterbehalter auswahlen und anschließlich Filtereinsätze wieder einschieben. Den untersten Einsatz bis auf die Auflagestege andrücken und auf bündigen Sitz des nachfolgenden Filter-einsatzes achten. Die Rohröffnungen der Filtereinsätze müssen darauf überinander liegen und mit den Gummitüllen abgedachtet sein. Neues Filtervlies auflagen.

Achtung: WeiBes Filtrvlies darf nicht unter dem Bugel des Filtermassenkorbes eingeelt werden.

Profildchtung am Filteroberteil auf richtigen Sitz und Sauberkeit prufen. AnschlieBend Dichtung am Filteroberteil leicht mit Vaseline einfetten. Filteroberteil auf den Filterbehalter aufsetzen. Die Verschluss-Klips schlieBen und den Filter wieder im Unterschrank aufstellen.

Beide Dichtringe am Adapter auf Beschädigungen und den richtigen Sitz prufen und mit Vaseline weniger ein fetten. Adapter einsetzen und verriegeln. Nachdem beide Absperrhebel am Adapter geöffnet sind (Stellung ON), füllt sich der Filter wieder selbsttätig mit Wasser und ist dann betriebsbereit. Anschließlich Filter über den Netzstecker in Betriebnehmen.

Hinweis: Die kompletten Schlauchverbindungen in regelmäßigen Abständen auf korrekten Sitz prufen.

Achtung: Filter grundsätzlich nur aufrecht stehend betreiben.

Thermofilter:

(37) Filterbehälter auswaschen. Heizwendel ab und zu von Mulmablagerungen säubern. Heizwendel nicht verbiegen. Filterbehälter nicht unter Wasser tauchen. Heizungselektronik vor Spritzwasser schützen.

Filtereinsätze wieder einschieben wie zuvor beschreiben. Filter über den Netzstecker des Filteroberteils wieder in Betrieb besteht. Netzstecker der Hezung erst einstecken, wenn der Filter gleichmäßig arbeitet.

Verwarmingsspiraal nicht verbuigen. Filterpot nicht onder water dompelen. De verwarmingselectronica gegen drupwater beschermen.

Bemerk: Benyt kun originale EHEIM-slanger.

Vervielfaltigungen oder Kopien - auch auszugsweise - nur mit ausdrücklicher Genehmigung des Herstellers.
